剪力墙配筋新手实用完整版
剪力墙配筋计算
剪力墙设计，本设计以底一层为例1、 强肢截面尺寸及材料截面尺寸示意图如示：第一层：h w =5125mm ； b w =200mm ； a s =a s ′=250mm ； h w0=h w -250=4875mm ；b f ′=500mm ；h f ′=500mm 。
第六层：h w =4850mm ； b w =200mm ； a s =a s ′=225mm ； h w0=h w -225=4625mm ；b f ′=450mm ；h f ′=m450m 。
材料：混凝土C30（钢筋：水平、竖向钢筋采用HPB235级，剪力墙边柱、构造边缘构件纵筋采用HRB335级钢筋，2、 配筋计算：第一层：采用对称配筋，由内力组合表取Mmax 最大的一组（M=7701.76KN*m,N=7301.27KN ）水平及竖向分布钢筋选用双排Φ8@150双向，分布筋配筋率：满足 %25.0%355.01502004814.32min 2=>=⨯⨯⨯⨯=w w ρρ 假定y f f h x =<s 'σ 则由《高规》得 =⨯⨯⨯+⨯⨯⨯⨯⨯+⨯=++=00355.02102005.15003.140.100355.021048752001076.77015.13'10w yw w f c wyw w w f b b f f h b N x ραρ1143.07mm >h ′f =500mmmm h wo b 2681487555.0=⨯<ξ 故每层为大偏心受压m KN h f A x h M wo y sw wo sw ⋅=⨯⨯⨯⨯-=-=61.74400355.0210200)07.11435.14875(21/)5.1(2/122由《高规》得 [][]m KN h h h b b x h bx f M f wo f f wo c c ⋅=-⨯⨯-+-⨯⨯⨯⨯=--+-=4.23989)2/5004875(500)200500()2/07.11434875(07.11432003.140.1)2/()()2/('''1α[]26'''0.967)2504875(300104.2398961.744)2/125.5875.4(27.730176.7701 )()2/(mm a h f M M h h N M A A s wo y csw w wo s s =-⨯⨯-+-⨯+=--+-+==查表采用416+214 A s =308+804=1112mm 2约束边缘构件设置部位：剪力墙底部加强部位由前比较可知道在第一、二层及其上1层（第三层）的墙肢端部。
剪力墙配筋 操作
项目十三 剪力墙配筋 操作(一)
• （３）为保证水平筋的横向间距和保护层的厚度，沿墙高设置三道撑 铁，分别在墙体上下各２００ｍｍ ，中间部位均分，撑铁长度等于 墙厚减２ｍｍ，撑铁两端刷防锈漆，既能够确保钢筋保护层的厚度， 同时又能起到控制模板位置的作用。
• （４）竖向墙体筋的间距和排距用水平梯子筋确保，在每层墙体的上 口每３００ｍｍ 设置一道水平向梯子筋。水平梯子筋用!１２钢筋制 作，待墙体混凝土浇筑有强度后，拆下可重复使用。
两根水平筋→画竖向钢筋分档线→绑扎竖向筋→绑扎水平筋→绑扎暗 梁→质量验收。施工要点： • （１）弹完边线后，校正墙钢筋，使墙体保护层厚度满足要求，并调 直理顺，调整宽高比例为１∶６。墙体受力筋接头采用绑扎搭接，接 头位置在结构板顶标高处。 • （２）绑扎４根立筋，再绑２根横筋，在横筋上画好立筋分档线，再 绑其余的竖向筋及水平筋。楼面第一根水平筋和墙体两端两根竖向筋 距离楼面或暗柱为５０ｍｍ。墙体纵横向筋绑扎扣呈八字形分布，墙 内纵筋及水平设置拉筋!６＠４００呈梅花式布置，交错放置的拉筋 钩住水平筋。
）
上一页 下一页 返回
项目十三 剪力墙配筋 操作(一)
• ２． 知识准备： • （１）剪力墙是主要承受风荷载或地震作用所产生的水平剪力的墙体
（特指钢筋混凝土墙）。剪力墙的抗侧移刚度很大（沿墙体平面）。 它主要用来抵抗水平作用和承担竖向作用；墙体同时也作为围护及房 屋分隔构件。 • （２）一、二级抗震等级的剪力墙厚度，不应小于１６０ｍｍ，且不 应小于层高的１／２０；底部加强部位的墙厚，不宜小于２００ｍｍ ，且不宜小于层高的１／１６；当墙端无端柱或翼墙时，墙厚不宜小 于层高的１／１２。对三、四级抗震等级，不应小于１４０ｍｍ，且 不应小于层高的１／２５。 • （３）剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层 框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应 设置暗梁，其高度可取２倍墙厚。
剪力墙配筋(新手实用)
剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。
应该填0.25%(或者0.20%)。
如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙墙身边缘构件配筋说明
剪力墙配筋计算结果H0.8是指Swh范围内的水平分布筋面积，Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，那么单侧就是0.8/2=0.4cm^2,而一根8为0.503，已远大于0.4，所以Φ8@200足够，不必加大。
墙竖向分布筋配筋率0.3%进行计算”：计算过程是：1000X200X0.3%=600mm^2，但同样是指双侧，除以2就是300mm^2.3. 剪力墙墙身水平筋的计算：假定在总信息中输入的水平筋间距为200，satwe算的的水平筋配筋面积为H3.0，假定墙厚为400mm，两排筋，那么水平筋单边配筋面积是不是这样计算：（300/2）*1000/200=750mm2单边配筋面筋为300/2@200，即150mm2@200。
我一般先换算成1米内的配筋值再来配比如你输入的间距是250 mm 计算结果是H0.8 那就用0.8*100*1000/250=320mm2 再除以2 就是160mm2 再查板配筋表就可以了所以配8@200面积250>160 满足要求了！阴影区就是λv区域的钢筋构造都是箍筋（大箍套小箍），λv/2区域的钢筋构造是箍筋与拉筋。
阴影部分是剪力墙的加强部位在设计的时候要考虑纵筋的间距不大于200mm,阴影范围以外的地方按照墙体配筋即可并且墙体的配筋率一般是0.25%对于抗震墙约束边缘构件，阴影部分（抗震规范图6.4.7）必须采用箍筋，阴影范围之外可以采用箍筋或拉筋，但约束边缘构件的边界处应为箍筋约束边缘构件纵筋间距最大为300 具体参考箍筋无知的间距要求，高规要求箍筋间距最大不宜大于300 不应大于纵筋间距的2倍而构件内一般都是有纵筋的地方都需要箍筋或者拉筋链接起来。
规范没规定纵筋的最大间距，可规定了约束边缘构件箍筋（拉筋）的肢距不能大于300mm，一般来说，搁一纵筋布一箍筋（拉筋）算下来（用PKPM）的配箍率刚刚够（配合直径），这也应该是3楼说你应该布150mm间距的原因。
剪力墙钢筋详解

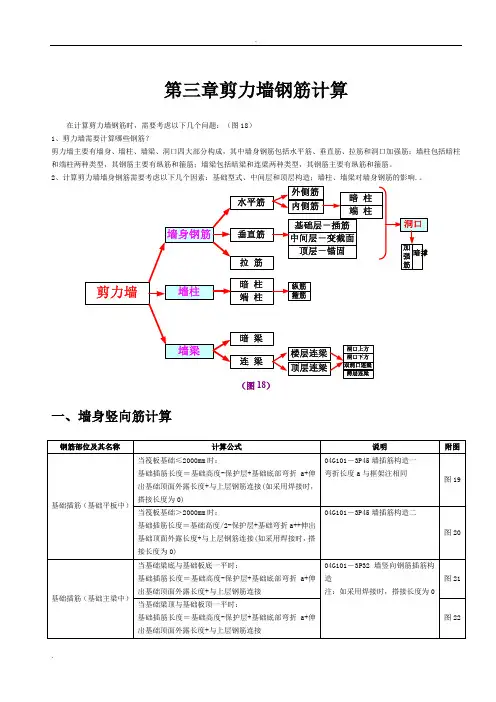

第三章剪力墙钢筋计算在计算剪力墙钢筋时，需要考虑以下几个问题：（图18）1、剪力墙需要计算哪些钢筋？剪力墙主要有墙身、墙柱、墙梁、洞口四大部分构成，其中墙身钢筋包括水平筋、垂直筋、拉筋和洞口加强筋；墙柱包括暗柱和端柱两种类型，其钢筋主要有纵筋和箍筋；墙梁包括暗梁和连梁两种类型，其钢筋主要有纵筋和箍筋。
2、计算剪力墙墙身钢筋需要考虑以下几个因素：基础型式、中间层和顶层构造；墙柱、墙梁对墙身钢筋的影响.。
（图18）一、墙身竖向筋计算（图19）（图20）（图21）（图22）（图26）二、墙身水平筋计算（图27）三、墙身拉筋计算（图28） （图29） （图30）四、暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ 、约束边缘端柱YDZ 、约束边缘翼墙柱YYZ 、约束边缘转角柱YJZ 、构造边缘暗柱GAZ 、构造边缘端柱GDZ 、构造边缘翼墙柱GYZ 、构造边缘转角柱GJZ （GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ 和扶壁柱FBZ 共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
（图31）五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算（图32）（图33）七、剪力墙端为端柱钢筋计算（图36）八、剪力墙开洞钢筋计算注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
satwe剪力墙边缘构件的配筋计算
satwe剪力墙边缘构件的配筋计算剪力墙是一种常见的结构构件，用于承受地震力和风荷载等剪力作用。
在剪力墙的边缘部分，由于受到较大的剪力作用，需要进行适当的配筋设计，以增强其承载能力和抗震性能。
本文将从剪力墙边缘构件的配筋计算方法、配筋布置要求和实例分析三个方面来详细介绍剪力墙边缘构件的配筋计算。
一、剪力墙边缘构件的配筋计算方法剪力墙边缘构件的配筋计算主要遵循以下步骤：1.首先确定剪力墙边缘构件的截面尺寸和几何形状，包括宽度、高度、厚度等。
这些参数是进行配筋计算的基础。
2.计算边缘构件的最大受力区域的受力状态，确定主要受力方向和主要受力面积。
一般来说，剪力墙的边缘构件受力主要包括弯矩和剪力。
3.根据受力状态和设计要求，确定截面的受力结果，包括弯矩和剪力的大小和分布。
根据截面受力状态和受力结果，可以确定所需的受力钢筋数量和尺寸。
4.进行受力钢筋的布置和计算。
根据受力要求和现场施工条件，确定钢筋的布置形式、钢筋的间距和直径，并进行钢筋的计算。
二、剪力墙边缘构件的配筋布置要求剪力墙边缘构件的配筋布置要求主要包括以下几个方面：1.钢筋的最小配箍率。
根据规范的规定，剪力墙边缘构件的配箍率一般不小于0.2%。
2.钢筋的最小层间距和间距。
根据规范的规定，剪力墙边缘构件的钢筋间距一般不大于300mm，层间距一般不大于600mm。
3.钢筋的最小保护层厚度。
根据规范的规定，剪力墙边缘构件的钢筋最小保护层厚度一般不小于25mm。
4.钢筋的锚固长度。
根据规范的规定，剪力墙边缘构件的钢筋锚固长度应满足一定的要求，以保证钢筋和混凝土之间的良好粘结。
三、剪力墙边缘构件配筋计算实例分析以某剪力墙边缘构件为例进行配筋计算。
该剪力墙边缘构件的截面尺寸为300mm×500mm，要求能够承受的剪力和弯矩分别为500kN和200kNm。
根据计算，该边缘构件所需的受力钢筋数量为4根，直径为16mm。
钢筋的布置采用两排对称布置，间距为150mm，层间距为450mm。
剪力墙边缘构件配筋详细分析
剪力墙边缘构件配筋详细分析范本一：1. 剪力墙边缘构件配筋详细分析1.1 引言1.1.1 目的和背景1.1.2 文档范围1.1.3 术语和定义2. 构件概述2.1 构件名称2.2 构件功能2.3 构件形状和尺寸3. 配筋要求3.1 强度要求3.2 稳定性要求3.3 耐久性要求3.4 构件布置要求4. 配筋详细分析4.1 构件受力分析4.2 剪力墙采用的钢筋型号和强度等级 4.3 主筋布置4.4 剪力筋布置4.5 箍筋布置4.6 构件间连接筋布置5. 抗震性能分析5.1 设计地震动参数5.2 反应谱分析5.3 构件抗震性能评估6. 附件本文档所涉及的附件包括但不限于： - 构件配筋示意图- 剪力墙设计计算表格本文所涉及的法律名词及注释：- 强度要求：指剪力墙边缘构件在规定荷载作用下的极限强度要求。
- 稳定性要求：指剪力墙边缘构件在不发生局部失稳和整体失稳的条件下的设计规定要求。
- 耐久性要求：指剪力墙边缘构件在规定使用寿命内能满足强度、稳定性和耐久性等性能要求。
- 构件布置要求：指剪力墙边缘构件在平面布置和立面布置上的设计要求。
- 反应谱分析：是一种用来描述地震作用时间历程的方法，是根据已知地震动记录进行的地震响应分析方法。
范本二：1. 剪力墙边缘构件配筋详细分析1.1 简介1.1.1 目的和背景1.1.2 文档范围1.1.3 术语和定义2. 构件概述2.1 构件名称2.2 构件功能2.3 构件形状和尺寸3. 配筋要求3.1 强度要求3.2 稳定性要求3.3 耐久性要求3.4 构件布置要求4. 配筋详细分析4.1 构件受力分析4.2 剪力墙采用的钢筋型号和强度等级 4.3 主筋布置4.4 剪力筋布置4.5 箍筋布置4.6 构件间连接筋布置5. 抗震性能分析5.1 设计地震动参数5.2 反应谱分析5.3 构件抗震性能评估6. 附件本文档涉及的附件包括但不限于：- 构件配筋示意图- 剪力墙设计计算表格本文所涉及的法律名词及注释：- 强度要求：指剪力墙边缘构件在规定荷载作用下的极限强度要求。
地下室剪力墙配筋怎么设置(二)2024
地下室剪力墙配筋怎么设置（二）引言概述:地下室剪力墙在结构设计中起着至关重要的作用，能够有效地增强建筑物的抗震性能。
合理的配筋设置是地下室剪力墙设计中的关键因素。
本文将从五个大点来阐述地下室剪力墙配筋的设置方法，以便更好地提升地下室剪力墙的承载能力和抗震性能。
正文:1. 确定剪力墙的设计标准和参数a. 根据地下室的用途和结构类型，确定剪力墙的设计标准。
b. 确定剪力墙的尺寸，包括高度、厚度等。
c. 根据工程地区的地震烈度等级，确定剪力墙的抗震设计参数。
2. 根据设计要求确定主筋和箍筋的布置a. 根据剪力墙的计算结果，确定主筋的布置形式，包括水平和垂直的主筋。
b. 根据主筋的布置形式，确定箍筋的布置方式，保证箍筋能够有效地约束剪力墙的破坏。
3. 制定配筋的规格和间距a. 根据剪力墙的设计荷载和材料性能，确定主筋的直径和间距。
b. 根据箍筋的约束要求和剪力墙的尺寸，确定箍筋的直径和间距。
c. 按照相关规范要求，确定配筋的最小间距和最大间距。
4. 考虑施工因素确定配筋的设置方式a. 考虑剪力墙施工中的钢筋安装方法和难度，确定配筋的设置方式，包括主筋和箍筋的连接方式。
b. 根据剪力墙的构造形式和施工步骤，确定主筋和箍筋的设定位置和起止点。
5. 进行剪力墙配筋的详细计算和验算a. 将剪力墙的设计参数、尺寸和配筋进行详细的计算和验算，确保剪力墙的设计满足相关强度和稳定性要求。
b. 根据计算结果，进行剪力墙配筋的优化设计，使其能够更好地承受地震力和荷载。
总结:地下室剪力墙配筋的设置是地下室结构设计中的重要环节。
通过确定设计标准和参数，确定主筋和箍筋的布置方式，制定配筋规格和间距，考虑施工因素，进行详细的计算和验算等步骤，能够提高地下室剪力墙的抗震性能和承载能力。
在实际设计中，还需结合工程实际情况和相关规范，进行具体的优化设计和调整。
剪力墙平法配筋计算
剪⼒墙平法配筋计算简介: ⼀些个性化的特点和经验，希望有助于读者在⼯程项⽬管理中，将⼯程项⽬管理的理念、知识和⽅法融会贯通，打造务实与分享的平台。
剪⼒墙⾝表达形式为Qxx（x排），括号内为墙⾝所配置的⽔平钢筋与竖向钢筋的排数（排数的规定见平法03G101-1第13页）。
剪⼒墙⾝共有三种钢筋，⽔平钢筋、竖向钢筋和拉筋。
端柱、⼩墙肢的竖向钢筋构造与框架柱相同，⽔平钢筋的计算⽐较简单，拉筋尺⼨及根数要依据具体设计来进⾏计算.下⾯就以⼀个实例来计算墙的配筋：基础层中间层顶层剪⼒墙竖向分布钢筋说明: 1 .剪⼒墙Q1,三级抗震,C25砼,保护层为15，各层楼板厚度均为100 2. Lae, Lle 取值按03G101-1规定⼿⼯计算结果如下：基础部分纵筋：b12L =基础内弯折+基础内⾼度+搭接长度Lle = 240+（1200-100）+1.6*Lae =240+（1200-100）+1.6*35*12 =240+1772根数：N=排数*[Round(墙净长-50*2/间距)+1] =2*[ Round (5200-50*2/200)+1] =2*27 =54中间层：⼀层：竖向钢筋:L =层⾼+上⾯搭接长度Lle = 3200+1.6*Lae =3200+1.6*35*12 =3872根数：N=排数*[Round(墙净长-50*2/间距)+1] =2*[ Round (5200-50*2/200)+1] =2*27 =54⽔平钢筋L =左端柱长度-保护层+墙净长+左端柱长度-保护层+2*弯折 = (400-15)+5200+(400-15)+2*15d =5970+2*15*12 =5970+180+180根数：N=排数*（墙净⾼/间距+1） =2*[（3200-100）/200+1）] =2*17 =34⽔平钢筋：拉筋：L =墙厚-2*保护层厚度+2*直径 = 300-2*15+2*6 =282根数：N=墙⾼/间距*墙净长/间距 =（3200-100）/200*（5200/200） = 416顶层：竖向钢筋：L =层⾼-保护层+（Lae-板厚+保护层） = 3200-15+（35*12-100+15） =3185+335根数同中间层：N=54竖向钢筋：⽔平筋和拉筋同中间层推荐加⼊实战⼯程管理ID: szgcglwx简介：不想当将军⼠兵不是好⼠兵，未来是属于善于学习紧跟时代的⼈！。
剪力墙钢筋详解(2024)
引言概述：剪力墙是建筑结构中的一种重要承载组件，通过抵抗水平地震力和风力荷载来保护建筑物的安全。
在剪力墙的设计和施工中，钢筋起着关键的作用。
本文将详细阐述剪力墙钢筋的设计和施工，包括钢筋的选择、布置和连接方法等。
正文内容：1.钢筋选择：1.1强度等级：根据相关设计规范和结构要求，选择适当的钢筋强度等级。
1.2直径选择：根据剪力墙的尺寸和受力要求，选择合适的钢筋直径，通常采用直径为12mm至32mm的钢筋。
1.3型号选择：根据剪力墙的具体受力情况和设计要求，选择合适的钢筋型号，如HRB400、HRB500等。
2.钢筋布置：2.1基本原则：钢筋布置应满足构造要求和规范规定，确保剪力墙的整体性能。
2.2水平钢筋布置：在剪力墙的水平方向上，通过布置水平钢筋来抵抗水平地震力和风力荷载。
2.3竖向钢筋布置：在剪力墙的竖向方向上，通过布置竖向钢筋来抵抗竖向地震力和垂直荷载。
2.4弯曲钢筋布置：在剪力墙的门窗洞口、开口等处，通过布置弯曲钢筋来保持剪力墙的完整性。
2.5交错钢筋布置：在剪力墙的不同水平层之间，通过交错布置钢筋来提高抗震性能。
3.钢筋连接：3.1焊接连接：适用于直径较大的钢筋连接。
3.2扭剪连接：适用于直径较小的钢筋连接。
3.3套筒连接：适用于钢筋连接需求频繁的剪力墙。
3.4螺栓连接：适用于需要可拆卸的钢筋连接。
3.5立柱连接：剪力墙与剪力墙之间的连接通常采用立柱连接，确保整体结构的稳定性。
4.施工要点：4.1钢筋加工：钢筋必须按照设计要求进行切割、弯曲和焊接等加工，确保钢筋的几何尺寸和力学性能。
4.2钢筋安装：钢筋必须按照设计图纸和施工要求进行正确的安装，避免错位和错漏。
4.3钢筋固定：钢筋必须通过适当的固定措施，如焊接、绑扎、套筒等，确保其在混凝土中的位置和稳定性。
4.4钢筋保护：施工过程中，要注意保护钢筋免受腐蚀和损坏，以保证剪力墙的长期使用性能。
4.5连接质量控制：钢筋连接时，要严格控制焊接质量和连接强度，确保连接的可靠性和安全性。
剪力墙竖向分布筋最大配筋率
剪力墙竖向分布筋最大配筋率剪力墙竖向分布筋最大配筋率，这个话题听起来是不是有点儿让人头大？别担心，我们今天就来聊聊这个问题，轻松一点，活泼一点，咱们用最简单的话说清楚，保证让你看完后“茅塞顿开”。
首先你要明白，剪力墙是啥。
顾名思义，剪力墙就是用来承受剪力的墙体，主要功能就是增加建筑物的抗震能力和抗侧力能力。
那配筋是干什么的呢？配筋其实就是在墙体里放钢筋，目的就是让墙体更坚固，抗震能力更强。
你想啊，要是建筑没钢筋，墙体就像一个空心的豆腐脑，能抗得住什么风吹雨打？肯定不行。
钢筋就像是给墙体穿上了一层“铠甲”，让它更结实，抵御外力。
好啦，说了这么多，咱们来聊聊“竖向分布筋”的事儿。
竖向分布筋呢，顾名思义，就是竖着放在剪力墙里的钢筋。
你想啊，剪力墙通常都是高高的、竖着的，竖向钢筋就像是这座“塔”的支柱，起到的是非常关键的作用。
其实在设计剪力墙的时候，竖向分布筋并不是随便放的，得有个标准的比例，大家都知道，做任何事情都得有个度，太多了浪费，太少了又不够用。
为了确保剪力墙既能发挥强大的抗震作用，又不至于浪费材料，咱们就需要用到“最大配筋率”这个概念。
简单点说，配筋率就是钢筋的总面积占墙体面积的比率。
当这个比率达到最大值时，剪力墙就达到了它的“极限强度”。
要是再加钢筋，墙体可能就会因为过度拥挤反而失去应有的韧性；而如果钢筋不够，那墙体就会变得软弱无力。
就像你拼乐高积木一样，积木太多，拼不起来，太少又不牢固。
大家可能会问，那这个“最大配筋率”到底是怎么来的？其实啊，这个最大配筋率是根据建筑的设计要求、墙体的高度、荷载等因素来确定的。
不同的建筑有不同的需求，比如高楼大厦可能需要的钢筋就比小楼房多得多。
你可以理解为，它就像是一个非常严格的“配方”，少了不行，多了也没用，得恰到好处。
拿古时候的做饭来说，火候过重可能会把菜煮焦，火候过轻又不熟，正好那就是“最佳配筋率”的意思。
那怎么才能控制这个最大配筋率呢？这时候你就得依赖结构设计师的“智慧”了。
土木设计邦剪力墙墙身配筋及边缘构件配筋大总结搜狐
土木设计邦剪力墙墙身配筋及边缘构件配筋大总结搜狐1：正文：一、剪力墙墙身配筋1. 剪力墙的概念及作用剪力墙是土木工程中常用的一种结构元素，用于抵抗建筑结构在水平方向上的剪力和扭矩作用。
其作用主要包括：（1）承受水平荷载，抵抗结构的倾覆和侧向位移；（2）提高结构的整体刚度，增强抗震性能；（3）分担结构荷载，降低其他构件的受力。
2. 剪力墙墙身配筋原则（1）配筋布置应满足受弯和受剪要求；（2）配筋应均匀布置，避免集中在墙体的某一侧；（3）配筋应附加于墙身外表面，并通过横向钢筋连接与其他墙段。
3. 剪力墙墙身配筋步骤（1）确定墙身的截面尺寸和布置方式；（2）计算墙身的设计受力，包括弯矩和剪力；（3）根据受力计算结果进行配筋布置；（4）确定墙身纵向钢筋的直径、间距和层数，并进行横向钢筋的布置；（5）根据设计要求进行配筋的连接和固定。
二、边缘构件配筋1. 边缘构件的定义及作用边缘构件是剪力墙或框架结构的边缘部分，主要用于增强结构的刚度和抗剪能力，防止构件的破坏和失稳。
其作用包括：（1）提供刚性支撑，减小构件的挠度和位移；（2）抵抗水平荷载，分担墙体或构件的受力；（3）提高整体结构的稳定性。
2. 边缘构件配筋原则（1）配筋应满足边缘构件的设计受力要求；（2）配筋应跨越边缘构件全高或有效高度的范围；（3）配筋应均匀布置，避免集中在构件的某一侧。
3. 边缘构件配筋步骤（1）确定边缘构件的尺寸和布置方式；（2）计算边缘构件的设计受力，包括弯矩和剪力；（3）根据受力计算结果进行配筋布置；（4）确定边缘构件纵向钢筋的直径、间距和层数，并进行横向钢筋的布置；（5）根据设计要求进行配筋的连接和固定。
附件：本文档附带剪力墙墙身配筋和边缘构件配筋的示意图和计算表格。
法律名词及注释：1、剪力墙：具有承受水平力作用的墙体构件。
2、配筋：指钢筋的布置和连接。
3、边缘构件：指剪力墙或框架结构的边缘部分，起到增强结构刚度和抗剪能力的作用。
剪力墙配筋统一做法
剪力墙配筋统一做法剪力墙配筋统一做法一、引言剪力墙是建造结构中常用的结构体系之一，其作用是反抗外部地震和风荷载的作用，保障建造的安全性。
剪力墙的设计和施工需要严格按照规范要求进行，配筋是其中关键的一环。
本文旨在介绍剪力墙配筋的统一做法，详细说明每一个章节的具体内容。
通过本文的学习，可以工程师和施工人员正确进行剪力墙配筋工作，提高工程质量。
二、确定设计参数1. 剪力墙的尺寸1.1 确定墙体的高度、长度和厚度。
1.2 根据结构荷载和地震设计参数计算剪力墙的轴力和弯矩。
2. 钢筋的性能2.1 确定钢筋的种类和等级。
2.2 根据钢筋的抗拉强度和屈服强度计算钢筋的设计抗力。
3. 墙体纵筋配筋率3.1 根据剪力墙的尺寸和使用条件，确定墙体纵筋的最小配筋率。
3.2 根据墙体轴力和弯矩计算墙体纵筋的实际配筋率。
4. 墙体横筋配筋率4.1 根据墙体的尺寸和使用条件，确定墙体横筋的最小配筋率。
4.2 根据墙体轴力和弯矩计算墙体横筋的实际配筋率。
三、纵筋配筋详细步骤1. 墙体纵筋的布置1.1 确定墙体纵筋的截面形状和布置方式。
1.2 根据剪力墙的尺寸和轴力计算纵筋的截面积。
1.3 根据剪力墙的弯矩计算纵筋的间距。
2. 计算纵筋的配筋率2.1 根据墙体的尺寸和轴力计算纵筋的最小配筋率。
2.2 根据墙体的弯矩计算纵筋的最大配筋率。
2.3 比较最小配筋率和最大配筋率，确定实际的纵筋配筋率。
3. 校核纵筋的强度和抗弯性能3.1 根据纵筋的截面积和钢筋的抗拉强度计算纵筋的强度。
3.2 根据纵筋的间距和钢筋的弹性模量计算纵筋的抗弯性能。
3.3 比较强度和抗弯性能的要求，对纵筋进行校核。
四、横筋配筋详细步骤1. 墙体横筋的布置1.1 确定墙体横筋的截面形状和布置方式。
1.2 根据剪力墙的尺寸和弯矩计算横筋的截面积。
1.3 根据剪力墙的轴力计算横筋的间距。
2. 计算横筋的配筋率2.1 根据墙体的尺寸和弯矩计算横筋的最小配筋率。
2.2 根据墙体的轴力计算横筋的最大配筋率。
剪力墙的自动组合截面配筋方法
剪力墙的自动组合截面配筋方法一、YJK的两个对剪力墙自动按组合截面配筋的参数在计算参数的构件设计部分，设置了两个对剪力墙自动按照组合截面配筋的参数，一个是“墙柱配筋设计考虑端柱”，另一个是“墙柱配筋设计考虑翼缘墙”。
1、墙柱配筋设计考虑端柱勾选该项，则软件对带边框柱剪力墙按照柱和剪力墙组合在一起的方式配筋，即自动将边框柱作为剪力墙的翼缘，按照工形截面或T形截面配筋，这样的计算方式更加合理。
详细计算方法见用户手册第四章第六节剪力墙部分内容。
2、墙柱配筋设计考虑翼缘墙即是否按照组合墙方式配筋。
二、规范要求对剪力墙的截面配筋应按照组合截面进行规范条文：《混凝土规范》第9.4.3，…在承载力计算中，剪力墙的翼缘计算宽度可取剪力墙的间距、门窗洞间翼墙的宽度、剪力墙厚度加两侧各6倍翼墙厚度、剪力墙墙肢总高度的1/10四者中的最小值。
《抗规》第6.2.13-3，抗震墙结构、部分框支抗震墙结构、框架－抗震墙结构、框架－核心筒结构、筒中筒结构、板柱－抗震墙结构计算内力和变形时，其抗震墙应计入端部翼墙的共同工作。
不勾选如上参数，即是以往的设计方法。
以往的设计，对于带边框柱剪力墙，最终边缘构件配筋是先几部分构件单独计算，然后叠加配筋结果，一部分为与边框柱相连的剪力墙暗柱计算配筋量，另一部分为边框柱的计算配筋量，两者相加后再与规范构造要求比较取大值。
这样的配筋方式常使配筋量偏大。
以往的设计，对于带翼缘剪力墙，软件在剪力墙墙柱配筋计算时对每一个墙肢单独按照矩形截面计算，不考虑翼缘作用。
对于由墙肢相交的边缘构件配筋是把各个墙肢的配筋相加得出的，有时偏大，有时偏小。
三、YJK的剪力墙自动组合截面配筋过程勾选“墙柱配筋设计考虑端柱”，则软件对带边框柱剪力墙按照柱和剪力墙组合在一起的方式配筋，即自动将边框柱作为剪力墙的翼缘，按照工形截面或T形截面配筋。
勾选“墙柱配筋设计考虑翼缘墙”，则软件对剪力墙的每一个墙肢计算配筋时，考虑其两端节点相连的部分墙段作为翼缘，按照组合墙方式计算配筋。
YJK剪力墙的自动组合截面配筋方法
YJK剪力墙的自动组合截面配筋方法YJK剪力墙的自动组合截面配筋方法一、引言剪力墙在结构设计中扮演着重要的角色，它能够有效地分担结构的地震荷载，并提供抗震稳定性。
YJK剪力墙是一种常用的剪力墙结构体系，本文将详细介绍YJK剪力墙的自动组合截面配筋方法，以工程师们更好地理解和应用该方法。
二、YJK剪力墙的基本原理YJK剪力墙是一种采用约束剪力墙结构体系和框架结构体系结合的抗震结构体系。
它的基本原理是通过剪力墙和框架结构相互配合，使结构整体具有更好的抗震性能。
YJK剪力墙的自动组合截面配筋方法是指根据剪力墙的位置和尺寸，自动适应不同荷载情况下的截面配筋。
三、YJK剪力墙的自动组合截面配筋方法的步骤1. 确定结构的地震荷载参数在进行自动组合截面配筋之前，首先需要确定结构的地震荷载参数，包括设计地震加速度和地震烈度等。
2. 设计剪力墙的位置和尺寸根据结构的地震荷载参数，确定剪力墙的位置和尺寸。
剪力墙普通采用矩形或者T形截面，而且剪力墙的位置应合理布置，以达到最佳的抗震效果。
3. 自动截面配筋根据剪力墙的位置和尺寸，利用适应性设计软件，自动合适的截面配筋。
截面配筋应满足强度和刚度的要求，并考虑到构造的施工性。
4. 验证截面配筋的合理性截面配筋后，需要对其进行验证，确保其满足结构的抗震要求和规范的要求。
验证包括验证剪力墙的强度、刚度和稳定性等。
四、本所涉及附件如下：1. YJK剪力墙的设计图纸2. 自动组合截面配筋软件使用手册五、本所涉及的法律名词及注释：1. 剪力墙：指在建造物的竖向结构中，用于承担地震荷载的墙体结构。
2. 抗震稳定性：指建造物在地震作用下能够保持稳定和完整程度的能力。
3. 地震荷载参数：指用于描述结构在地震作用下受力情况的一些基本参数，如设计地震加速度和地震烈度等。
剪力墙的拉筋
剪力墙的拉筋，如果选择梅花形布置，公式就是（板面积/间距*间距+1）*2，这个就算没有具体的规定，只是陈青来在讲座的时候也提过，说梅花布置基本上就是双向布置的2倍，所以这样去设置，如果与手工不一样，可以去修改根数，进行锁定就行。
1）600×400梅花形布置；2）600×800梅花形布置；
也就是讲梅花型间距的尺寸必须是竖向钢筋或水平钢筋间距的偶数倍，譬如，4×150＝600，6×100＝600，6×120＝720，4×180＝720，4×200＝800.....
奇数倍是不行的，梅花中心要落空，实现不了！
如遇到的剪力墙竖向钢筋和水平钢筋间距都是200的间距，设计要求按照600梅花型布置拉筋，问该如何计取拉筋数量。
这其实没法梅花型布置，像这种情况，要么400梅花型设置拉筋；要么800梅花型设置间距，。
剪力墙配筋新手实用
剪力墙配筋新手实用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]剪力墙如何根据SATWE计算结果配筋（你是怎么配的）|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率%进行计算是不对的。
应该填%(或者%)。
如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙钢筋配筋要求
引言概述：剪力墙钢筋配筋要求在建筑结构设计和施工中起到至关重要的作用。
本文将从钢筋配筋的基本原则、墙体尺寸和布置、钢筋的种类及属性、钢筋的间距要求和配筋的钢筋排列方式等五个大点进行详细阐述。
正文内容：一、钢筋配筋的基本原则1.结构安全性原则：钢筋配筋应满足结构设计要求和使用规范的技术要求，确保结构的安全性。
2.经济性原则：钢筋配筋应在满足结构要求的前提下尽量节约材料，提高建筑的经济性。
3.施工可行性原则：钢筋配筋应符合施工工艺要求和施工技术水平，确保施工的顺利进行。
4.材料可得性原则：钢筋配筋应在市场上容易获取的材料范围内进行，以保证工程进度。
二、墙体尺寸和布置1.墙体尺寸：剪力墙的尺寸应根据结构设计和荷载计算结果确定，既要满足结构强度要求，又要满足建筑施工的可行性。
2.墙体布置：剪力墙的布置应合理，避免剪力墙之间距离过小或过大，并考虑结构的整体稳定性和均布荷载的传递。
三、钢筋的种类及属性1.普通钢筋：主要用于一般结构的配筋，具有较好的塑性和可焊性。
2.受拉钢筋：用于承受拉力的钢筋，通常呈直线状或弯折状。
3.箍筋：用于加强混凝土构件的抗震能力和抗剪能力，一般呈环形或直线状。
4.肋筋：用于提高混凝土构件的粘结性能和抗裂能力，具有凸起的肋条。
四、钢筋的间距要求1.受压钢筋的间距：受压钢筋的间距应满足规范要求，以保证钢筋受力均匀分布。
2.箍筋的间距：箍筋的间距应满足规范要求，以保证混凝土的受剪垂直度和抗震性能。
3.钢筋与墙体边界的间距：钢筋与墙体边界的间距应满足规范要求，以保证钢筋的覆盖层和混凝土的保护层。
五、配筋的钢筋排列方式1.径向排列：钢筋沿墙体高度方向排列，能够提供较好的纵向受力和抗弯承载能力。
2.环向排列：钢筋围成环形排列，能够提供较好的剪力承载和抗震能力。
3.环径向交叉排列：钢筋在墙体高度和环向交叉排列，能够提供较好的纵向受力、剪力承载和抗震性能。
总结：。
剪力墙配筋统 一做法
剪力墙配筋统一做法在建筑结构中，剪力墙起着至关重要的作用，它能够有效地抵抗水平荷载，如地震力和风荷载，保障建筑物的稳定性和安全性。
而剪力墙配筋的合理设计和施工则是确保剪力墙性能的关键因素之一。
本文将详细探讨剪力墙配筋的统一做法，以期为相关工程实践提供有益的参考。
一、剪力墙配筋的基本原理剪力墙的主要受力特点是承受水平剪力和弯矩。
为了抵抗这些内力，需要在墙体内配置适当的钢筋。
钢筋的作用包括提高墙体的承载能力、延性和耗能能力。
在水平荷载作用下，剪力墙底部区域通常承受较大的弯矩和剪力，因此底部加强区的配筋量相对较大。
同时，为了防止墙体在受力过程中发生脆性破坏，需要配置一定数量的分布钢筋，以保证墙体的整体性和均匀受力。
二、剪力墙配筋的类型和规格1、纵向钢筋纵向钢筋主要承受弯矩引起的拉力和压力。
一般采用 HRB400 或HRB500 级钢筋，直径通常在 12mm 至 25mm 之间。
纵向钢筋的间距应满足规范要求，以保证钢筋能够充分发挥作用。
2、横向钢筋横向钢筋又称分布钢筋，主要用于约束混凝土，提高墙体的抗剪能力和延性。
分布钢筋一般采用 HPB300 或 HRB400 级钢筋，直径通常在 8mm 至 12mm 之间，间距不应大于 300mm。
3、箍筋在边缘构件中，箍筋用于约束混凝土，提高构件的抗震性能。
箍筋通常采用 HRB400 级钢筋，直径和间距应根据计算和规范要求确定。
三、剪力墙配筋的计算方法剪力墙配筋的计算通常需要考虑多种因素，如水平荷载、墙体尺寸、混凝土强度等级等。
目前，常用的计算方法包括手算和软件计算两种。
1、手算方法手算方法主要基于结构力学原理和相关规范公式。
通过计算墙体在水平荷载作用下的内力，然后根据钢筋的强度和混凝土的抗压强度等参数，确定钢筋的面积和布置方式。
2、软件计算随着计算机技术的发展，越来越多的工程采用结构设计软件进行剪力墙配筋的计算。
常见的软件如 PKPM、YJK 等，能够较为准确地模拟剪力墙的受力情况，并给出合理的配筋结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剪力墙配筋新手实用集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
剪力墙如何根据SATWE计算结果配筋（你是怎么配的）
|
假设此楼层为构造边缘构件，剪力墙厚度为200，
剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200mm，计算结果是，那就用*100（乘以100是为了把cm2转换为mm2）
*1000/200=400mm2再除以2就是200mm2再查板配筋表就可以了所以配8@200面积250>200满足要求了！（剪力墙厚度为200，直径8间距200配筋率=2*(200*200)=%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积
251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑
一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大
墙竖向分布筋配筋率%进行计算是不对的。
应该填%(或者%)。
如果填了%，实际配了%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于％，四级和非抗震设计时均不应小于％，此处的“配筋率”为水平截面全截面的配筋率，以200mm 厚剪力墙为例，每米的配筋面积为：%x200x1000=500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
至于边缘构件配筋，一般是看SATWE计算结果里面的第三项：“梁弹性挠度、柱轴压比、墙边缘构件简图”一项里面的“边缘构件”，按此配筋，如果出现异常配筋，比如配筋率过大的情况，就用第十五项：“剪力墙组合配筋修改及验算”一项进行组合墙配筋计算，
（As=2440，1440可能不正常,As=939，452正常）
第十五项：
当然还要满足规范要求，《高规》和条规定。
一般可采用SATWE计算结果里面的第二项的配筋文件（但要复核SATWE计算结果里面的第三项里的边缘构件计算面积），将构造配筋部分删除，剩下很少的计算配筋，对应墙体编号配筋即可。
：是墙水平分布筋的面积cm2，是地下室外墙或人防外墙竖向钢筋的面积cm2。
剪力墙配筋输出符号说明： *
*Dt,Dl---墙厚度、长度(m)*
*aa---墙一端钢筋合力点到边缘的距离(mm) *
*As---墙一端暗柱配筋面积(mm) *
*(Icn)M,N---暗柱配筋As的控制内力(kN,kN-m) *
*Ash---墙水平分布筋配筋面积(mm) *
*(Icn)V,N---水平筋Ash的控制内力(kN) *
*Uc---墙轴压比 *
*(Icn)Nu---轴压比的控制轴力*
*如果墙肢长度小于3倍的墙厚,则该墙肢按柱配筋：*
*aa---理解为保护层厚度(mm)*
*As---理解为柱一边的配筋面积(mm) *
*Ash---理解为箍筋配筋面积(mm)*
*注：墙水平筋是指间距Swh范围内的配筋面积
参考资料：PKPM 2010 SATWE说明书
有不当之处还请指教......。
