各种管件放样图
管件放样方法汇总
各类管件放样下料汇总----老师傅弯头放样经验谈（配详细图鉴）目录多种等径圆管任意角度多节弯头放样下料上圆下矩平口任意偏心连接管放样下料等径圆管任意角度三通放样下料斜截圆管放样下料异径带补料正交三通放样下料等径同平面任意角度Y型三通放样下料异径多节弯头与直管三通放样下料异径直管相交多节弯头放样下料长圆管任意角度多节弯头放样下料长圆管长向多节弯头放样下料锥管任意角度多节弯头放样下料圆管与正圆锥管三节裤形三通放样下料多种等径圆管任意角度多节弯头放样下料说明1、本构件为多节等径圆管弯头，弯头的角度和节数在一定范围内可任意调整，且弯头的两端还可加长直管长度。
2、示意图中d为圆管内径，a为弯头角度，R为弯头中线转角半径，L1、L2分别为两端节加长的长度，b为板材厚度。
要求180>∠a>0，d、b>0，R≥d，若管道地方狭窄，允许d<R>0.6*d，但管道阻力会增加。
以上数据由操作者确定后输入。
3、弯头须分成t节下料，t的数值以实际的节数输入，计算时则以两端按半节计算，中间按一节计算，即每节的转弯角度为a/(t-1)。
t必须为整数，要求3≤t≤30，t的数值越大，弯头就越顺畅，但工作量及费用增加，一般取15≤a/(t-1)≤25。
4、本构件圆管各交线计算有两种方式，一种是以圆心到板材中心为半径计算斜口各素线的下料长度，即“板材中径”方式，一种是以内半径计算高端斜口各素线长度，外半径计算低端斜口各素线长度，即“修正半径”方式。
如果板材较薄或者板材虽厚但以板材中线为基准打坡口，建议用板材中径方式下料，如果板材较厚并且不打坡口的构件，建议用修正半径方式下料，否则拼接时焊缝较宽并且角度会偏大。
5、本展开图为近似展开法，圆管周长须n等分来计算每一条线段的实长。
n的数值由操作者根据直径大小及精度要求确定，但必须取4的整倍数，n的数值越大，展开图的精度越高，但画展开图的工作量相应增加。
用人工画线一般取n=16~36已可比较准确下料，用数控切割机下料或是刻绘机按1:1画样板，n值可取大一些。
[实用参考]各种管件放样图
![[实用参考]各种管件放样图](https://img.taocdn.com/s3/m/215a476b804d2b160b4ec0a2.png)

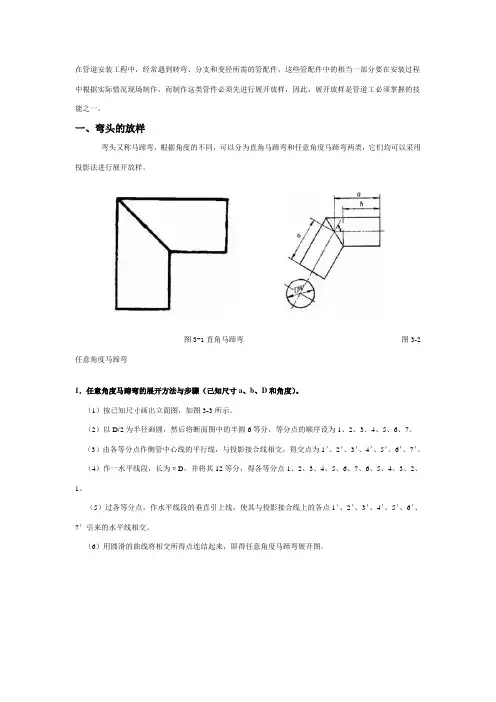

在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
常用焊接管件的放样方法
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类, 它们均可以采用投影法进行展开放样。
图3-1直角马蹄图3-2任意角度马蹄弯(1) 按已知尺寸画出立面图，如图3-3所示。
(2) 以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
(3) 由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为仁、2，、3/、4/、5/、6，、77(4) 作一水平线段，长为n D，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
(5) 过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点7、引来的水平线相交。
1 •任意角度马蹄弯的展开方法与步骤(己知尺寸a、b、D和角度)1、2、3、4、5、6、(6) 用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图图3-3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：(1)作/ AOB = 90°，以0为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
(2)将/ AOB平分成两个45°，即图中/ AOC、/ COB，再将/ AOC、/ COB各平分成两个22.5° 的角，即/ AOK、/ KOC、/ COD 与/ DOE。
各种管件放样图
在管道安装I:程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相％一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类.它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3・2任意角度马蹄弯1. 任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）.（1）按已知尺寸画出立面图，如图3・3所示。
（2）以D/2为半径画圆.然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1'、2\ 3'、4\ 5\ 6\ 7\（4）作一水平线段，长为/D,并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、Io（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1气2\ 3‘、4\ 5\ 6\ 7,引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3.3任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样(己知直径D)由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3・4直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成.有两个端节及若干个中节组成，端节为中节的一半，根据中节数的光少，虾壳弯分为单节、两节、三节等：节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难C 1、90。
单节虾壳弯展开方法、步骤：(1) 作NAOB = 90°,以。
为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
(2) 将ZAOB平分成两个45°,即图中ZAOC、ZCOB.再将ZAOC、匕COB各平分成两个22.5°的角，即ZAOK. ZKOC. ZCOD 与NDOE。
各种管件放样图
在管道安装工程中,经常遇到转弯、分支与变径所需得管配件,这些管配件中得相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样,因此,展开放样就是管道工必须掌握得技能之一、ﻫ一、弯头得放样弯头又称马蹄弯,根据角度得不同,可以分为直角马蹄弯与任意角度马蹄弯两类,它们均可以采用投影法进行展开放样。
图3-１直角马蹄弯图3—２任意角度马蹄弯１.任意角度马蹄弯得展开方法与步骤(己知尺寸a、b、D与角度)。
ﻫ (１)按已知尺寸画出立面图,如图3－3所示。
ﻫ (2)以Ｄ／2为半径画圆,然后将断面图中得半圆6等分,等分点得顺序设为1、2、3、4、5、6、7。
(3)由各等分点作侧管中心线得平行线,与投影接合线相交,得交点为1＇、2’、３＇、４'、5＇、6’、7＇。
ﻫ (4)作一水平线段,长为πD,并将其12等分,得各等分点1、2、3、4、5、６、7、6、５、4、3、２、1。
ﻫ(5)过各等分点,作水平线段得垂直引上线,使其与投影接合线上得各点1＇、2'、3'、4＇、5’、6＇、７＇引来得水平线相交。
ﻫ (6)用圆滑得曲线将相交所得点连结起来,即得任意角度马蹄弯展开图。
图3－3 任意角度马蹄弯得展开放样图２、直角马蹄弯得展开放样(己知直径D)ﻫ由于直角马蹄弯得侧管与立管垂直,因此,可以不画立面图与断面图,以D／2为半径画圆,然后将半圆6等分,其余与任意角度马蹄弯得展开放样方法相似、图３－4 直角弯展开图二、虾壳弯得展开放样虾壳弯由若干个带斜截面得直管段组成,有两个端节及若干个中节组成,端节为中节得一半,根据中节数得多少,虾壳弯分为单节、两节、三节等;节数越多,弯头得外观越圆滑,对介质得阻力越小,但制作越困难。
ﻫ1、90°单节虾壳弯展开方法、步骤:(１)作∠ＡOB=９0°,以O为圆心,以半径R为弯曲半径,画出虾壳弯得中心线。
(2)将∠ＡOB平分成两个45°,即图中∠AOC、∠ＣOB,再将∠AOC、∠COB各平分成两个22。
各种管件放样图
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
各种管件放样图
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
常用管件放样展开图【管工干货】
常用管件放样展开图【管工干货】概述在管道工程中看懂图，下准料是十分重要的，下料过程大致可分为放样，作展开图，画线，切割，等步骤。
其中放样和作展开图是下料过程的关键。
依照实物或施工图的要求，按正投影原理把需要制作的管子，管件等形状画到放样平台，钢板或油毡纸上的操作称为放样，所画出的图形称为放样图。
将管子，管件等物体的表面按其实际形状和大小，摊平在一个平面上，称为管子，管件等物体的展开，展开后所得到的平面图形，称为该物体的表面展示图。
管子，管件等物体展开的方法，有计算法和作图法，一般施工现场多采用作图法。
无论制品的外形如何复杂、都可以用这两种方法来展开。
在作图展开法中，按其作图方法的不同，又可分为放射线法，平行线法和三角形法等，本编章介绍的常用展开图主要有弯头，三通、大小头，就是采用常用的平行线法和放射线法。
展开下料的壁厚处理钢管都有一定的壁厚，分内径，外径和平均直径。
在展开下料过程中，如果取错管径，作出来的展开图及管件的下料会产生较大的误差。
因此在展开下料前必须根据具体情况决定用外径还是用内径。
解决这个问题的过程称为壁厚处理。
凡壁厚（板厚）大于1.5mm的，均应进行壁厚处理。
圆管类下料展开长度计算用钢板卷制的管展开长度的计算，钢板在卷成圆管时，里面受压缩短、外面受拉伸长，中性层不变。
因此应按中径计算圆管展开长度。
同时制作展开图的样板也有厚度，因此样板的周长也应考虑这个因素。
即L=π（d+t）。
异径三通管壁厚处理异径三通小管径端的展开周长按管径中径即π（d+t），开孔端展开周长则按小管径内径计算，即πd。
等径三通管及虾节弯头展开周长以管子外径计算即πD式中L=圆周长，π=圆周率（3.14.16），d=管子内径，t=管壁厚度，D=管子外径。
几种常用的几何作图法作垂线（十字平分线）①、作已知AB直线上一点O的垂线作法②、以O为圆心，任意长为半径画弧，在AB直线上交于C，D两点。
③、分别以C、D为圆心，以任意长半径画弧，（但必须大于CO 或DO），相交于E，F两点。
各种管件放样图
在管道安装工程中,经常遇到转弯、分支与变径所需得管配件,这些管配件中得相当一部分要在安装过程中根据实际情况现场制作,而制作这类管件必须先进行展开放样，因此，展开放样就是管道工必须掌握得技能之一。
ﻫ一、弯头得放样弯头又称马蹄弯,根据角度得不同，可以分为直角马蹄弯与任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图３－1直角马蹄弯图3－２任意角度马蹄弯１.任意角度马蹄弯得展开方法与步骤(己知尺寸a、b、D与角度）.ﻫ (1)按已知尺寸画出立面图，如图3-3所示。
（２）以Ｄ／2为半径画圆,然后将断面图中得半圆６等分，等分点得顺序设为１、2、３、4、5、６、7。
ﻫ (３)由各等分点作侧管中心线得平行线，与投影接合线相交,得交点为1＇、２'、3’、4'、5'、６＇、７'.ﻫ（4）作一水平线段,长为πＤ，并将其1２等分,得各等分点1、2、3、4、5、6、7、６、5、4、3、2、1。
（5)过各等分点，作水平线段得垂直引上线，使其与投影接合线上得各点1＇、2'、３’、４＇、５’、6＇、7’引来得水平线相交.ﻫ（6）用圆滑得曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯得展开放样图2、直角马蹄弯得展开放样（己知直径D)由于直角马蹄弯得侧管与立管垂直，因此，可以不画立面图与断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯得展开放样方法相似。
图3－4 直角弯展开图二、虾壳弯得展开放样ﻫ虾壳弯由若干个带斜截面得直管段组成，有两个端节及若干个中节组成，端节为中节得一半,根据中节数得多少，虾壳弯分为单节、两节、三节等；节数越多，弯头得外观越圆滑，对介质得阻力越小，但制作越困难。
ﻫ1、90°单节虾壳弯展开方法、步骤：（1）作∠AOＢ＝90°,以Ｏ为圆心，以半径R为弯曲半径,画出虾壳弯得中心线。
ﻫ（2)将∠AOB平分成两个4５°，即图中∠AOC、∠COB，再将∠AOＣ、∠COＢ各平分成两个22、5°得角,即∠AO Ｋ、∠ＫOＣ、∠COD与∠ＤOE。
弯头、活接、管码、阀门等常见管件图例及说明 (1)
常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。
各种管件放样图
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。
一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。
图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。
（1）按已知尺寸画出立面图，如图3-3所示。
（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。
（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。
（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。
图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。
图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。
1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。
（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。
（3）以弯管中心线与OB的交点4为圆心，以D／2为半径画半圆，并将其6等分。
（4）通过半圆上的各等分点作OB的垂线，与OB相交于1、2、3、4、5、6、7，与OD相交于1＇、2＇、3＇、4＇5＇、6＇、7＇，直角梯形11＇77＇就是需要展开的弯头端节。
（5）在OB的延长线的方向上，画线段EF，使EF＝πD，并将EF 12等分，得各等分点l、2、3、4、5、6、7、6、5、4、3、2、1，通过各等分点作垂线。
（6）以EF上的各等分点为基点，分别截取11＇、22′、33′、44′、55＇、66′、77＇线段长，画在EF相应的垂直线上，得到各交点1′、2′、3＇、4′、5＇、6＇、7＇、6′、5＇、4′、3＇、2′、1′，将各交点用圆滑的曲线依次连接起来，所得几何图形即为端节展开图。
用同样方法对称地截取11＇、22′、33′、44′、55＇、66′、77＇后，用圆滑的曲线连接起来，即得到中节展开图，如图3-5所示。
图3-5 90°单节虾壳弯展开图2、90°两节虾壳弯展开图从展开图可以看出，其展开画法与单节虾壳弯的展开法相似，只是将∠AOB＝90°等分成6等份，即∠COB＝15°，其余请大家参考单节虾壳弯的展开画法。
图3-6 90°两节虾壳弯展开图三、三通管的展开1、等径直角三通管展开图作图步骤如下：1）按已知尺寸画出主视图和断面图，由于两管直径相等，其结合线为两管边线交点与轴线交点的连线，可直接画出。
2）6等分管I断面半圆周，等分点为l、 2、 3、 4、 3、2、l。
由等分点引下垂线，得与结合线1′－4＇—l′的交点。
3）画管I展开图。
在CD延长线上取l－l等于管I断面圆周长度，并12等分。
由各等分点向下引垂线，与由结合线各点向右所引的水平线相交，将各对应交点连成曲线，即得所求管I展开图。
4）画管Ⅱ展开图。
在主视图正下方画一长方形，使其长度等于管断面周长，宽等于主视图AB。
在B′B〃线上取4－4等于断面1／2圆周。
6等分4－4，等分点为4、 3、2、 l、 2、 3、4，由各等分点向左引水平线，与由主视图结合线各点向下所引的垂线相交，将各对应交点连成曲线，即为管Ⅱ开孔实形。
A′B＇B″A″即为所求管Ⅱ展开图。
图3-7 等径直角三通管展开图2、异径直交三通管展开作图方法和步骤：1）依据所给尺寸画出异径直交三通管的侧视图（主管可画成半圆），按支管的外径画半圆。
2）将支管上半圆弧6等分，标注号为4、3、2、1、2、3、4。
然后从各等分点向上向下引垂直的平行线，与主管圆弧相交，得出相应的交点4＇、3＇、2＇、1＇、2＇、3＇、4＇。
3）将支管图上直线4--4向右延长得AB直线，在AB上量取支管外径的周长（πD），并12等分之，自左向右等分点的顺序标号是1、2、3、4、3、2、1、2、3、4、3、2、1。
4）由直线AB上的各等分点引垂直线，然后由主管圆弧上各交点向右引水平线与之相交，将对应点连成光滑曲线，即得到支管展开图（俗称雄头样板）。
5）延长支管圆中心的垂直线，在此直线上以点1°为中心，上下对称量取主管圆弧上的弧长，得交点1°、2°、3°、4°、3°、2°、1°。
6）通过这些交点作垂直于该线的平行线，同时，将支管半圆上的6根等分垂直线延长，并与这些平行直线相交，用光滑曲线连接各交点，此即为主管上开孔的展开图样。
图3-8 异径直交三通展开图3、同径斜交三通管的展开作图方法和步骤如下(已知主管与支管交角为α)（1）根据主管直径及相交角α画出同径斜三通的正面投影图（主视图）。
（2）在支管的顶端画半圆并6等分，得各等分点1、2、3、4、5、6、7，过各等分点作斜支管轴心线的平行线交支管与主管相交线于1＇、2＇、3＇、4＇、5＇、6＇、7＇。
（3）在支管直径17线段的延长线的方向上，作直线AB＝πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。
（4）过AB线段的各等分点1、2、3、4、5、6、7、6、5、4、3、2、1作AB的垂线，再过主管与支管的相交点1＇、2＇3＇、4＇、5＇、6＇、7＇作线段AB的平行线，依次对应于各点1″、2″、3″、4″、5″、6″、7″，将所得交点用圆滑曲线连结起来，所得几何图形就是支管展开图（即雄头样板）。
（5）在主管右断面图上画半圆；由支管与主管的相交点1＇、2＇3＇、4＇向右引主管轴心线的平行线，将主管断面图的半圆分成6分，交于a、b、c、d点。
(此步也可省略)（6）在三通主管下面作一条线段7°1°平行于三通主管轴心线，以7°1°为中心上下依此截取ab、bc、cd的弧长，并作7°1°的平行线段，再过1＇、2＇、3＇、4＇、5＇、6＇、7＇各点作三通主管轴线的垂直引下线，依此相交于1°、2°、3°、4°、5°、6°、7°将所得交点用圆滑曲线连结起来，所得几何图形就是主管开孔的展开图（即雌头样板）。
图3-9 同径斜交三通管的展开图四、大小头的展开1、同心大小头的展开方法一：放射线法展开步骤：（图3-10）（1）运用正投影原理画出同心大小头的立面图；（2）以ac为直径作大头的半圆并6等分，每一等分的弧长为A；（3）延长ab、cd交于O点；（4）以O为圆心，分别以Oa、Ob为半径画弧EF、GH，截取EF=12A，连结OE、OF，所得几何图形EFHG即为要展开的大小头展开图。
图3-10 同心大小头展开图方法二：利用三角形求实长法的展开步骤：（1）按已知尺寸画出主视图和俯视图，将其上、下口分成12等分，使表面组成24个三角形。
（2）采用直角三角形法求出l－2＇线的实长。
（3）按照已知三边作三角形的方法，即可得到如图3-11所示同心大小头的展开图。
图3-11 同心大小头展开图2、偏心大小头的展开步骤（图3-12）：（1）运用正投影原理画出偏心大小头的立面图；（2）延长7-A及1-B交于O点；（3）以1-7为直径画半圆并6等分，得等分点1、2、3、4、、5、6、7；（4）以7为圆心，以7到半圆各等分点的距离为半径画同心圆弧，分别与直线17相交得交点为2＇、3＇、4＇、5＇、6＇；（5）自O点连接O6＇、O5＇、O4＇、O3＇、O2＇的连结线交AB于6″、5″、4″、3″、2″各点；（6）以O为圆心，以O7、O6＇、O5＇、O4＇、O3＇、O2＇、O1为半径作同心圆弧；（7）在O7为半径的圆弧上任取一点7＇，以7＇为起点，以大头半圆等分的弧长为线段长，顺次阶梯地截得各同心圆弧交于6＇、5＇、4＇、3＇、2＇、1＇、2＇、3＇、4＇、5＇、6＇、7＇；（8）以O为圆心，分别以OA、O6″、O5″、O4″、O3″、O2″、OB为半径，分别画圆弧顺次阶梯地与于O7＇、O6＇、O5＇、O4＇、O3＇、O2＇、O1＇各条半径线相交于7″、6″、5″、4″、3″、2″、1″、2″、3″、4″、5″、6″、7″各点，用圆滑曲线连结所有交点，所得几何图形就是偏心大小头的展开图；图3-12 偏心大小头展开图五、天圆地方的展开步骤l）按已知尺寸画山主视图和俯视图，并3等分俯视图1/4圆周，得等分点为l、2、3、4，连接各等分点与B。
2）求实长线。
作EF、D＇Η′延长线的公垂线GH，截取H－l（4）、H－2（3）等于俯视图中B—1（B－4）、B－2（B－3），连接G－l（4）、G－2（3），即得俯视图中的b、c线实长b＇、c＇。
3）画展开图。
画AB线段等于俯视图中的AB长，以A、B为圆心，实长b′为半径分别画圆弧相交于l点。
以B为圆心，实长c＇为半径画圆弧，与以l为圆心，俯视图等分弧长为半径顺次画弧交于2、3 两点。
以 3为圆心，等分弧长为半径画圆弧，与以B为圆心，b＇为半径画圆弧交于4点。
以4为圆心b＇为半径画圆弧，与以B为圆心俯视图AB长为半径画圆弧交于C点；用同样方法求出3、2、1点。
以1为圆心，主视图h＇为半径画弧，与以C为圆心，1/2CD为半径画圆弧交于J点；用同样方法求出左边各点，以直线或曲线连接各点，即得所求展开图。
图3-13 天圆地方展开图。
