Solidworks扫描、拉伸、分割、复制制作太极图
扫描教程solidworks中扫描教程详解
扫描教程第一节认识扫描SW帮助是这样定义扫描的：扫描通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除或曲面，遵循以下规则：对于基体或凸台扫描特征轮廓必须是闭环的；对于曲面扫描特征则轮廓可以是闭环的也可以是开环的路径可以为开环的或闭环的。
路径可以是一张草图中包含的一组草图曲线、一条曲线或一组模型边线。
路径的起点必须位于轮廓的基准面上。
不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。
下图演示了一个简单的扫描过程。
可以看到，完成一个扫描的两个必备要素，轮廓和路径。
第二节扫描的轮廓轮廓为一个普通的平面草图。
在扫描过程中轮廓决定了扫描过程中任意截面的形状。
通过添加引导线，我们可以使轮廓在扫描过程中改变形状。
如下图，我们可以将轮廓草图中的某个点与一条引导线建立联系，这样就可以通过这条引导线来控制这个点在扫描过程中的变化，只要轮廓草图中的几何约束关系合理，就可以达到控制轮廓变化的目的。
（下图中，引导线1控制椭圆长轴，弓I导线2控制椭圆短轴，弓I导线3控制直线）与引导线建立联系也是很简单的，只须在绘制轮廓草图时，将对应的草图点和引导线建立穿透几何关系。
（必要时，我们可以添加辅助的点。
如示例中，引导线3和直线是无法直接添加穿透关系的，这时需要额外增加一个草图点”然后将其与直线建立重合关系，再与引导线3建立穿透关系。
）打描路径第三节中间截面的方向扫描过程中截面方向的变化对扫描的结果会有很大的影响控制截面的方向的方法之一：使扫描中间截面始终平行于轮廓草图的基准面控制截面的方向的方法之二：使用扫描路径控制截面方向，即扫描中间截面与路径的夹角保持不变。
（通常情况下，我们需要选择合适的扫描路径，其中一个重要原因就是控制中间截面的方向扫描路径\扫描轮廓A o"选项（Q）丄选项他〕亠1方向/■扭转类型£:方冉/扭转类型①：|随S&径亜化二|保痔法向不吏3第四节中间截面的扭转（本节配套零件是参照SW帮助中的图片绘制的，方便大家对照帮助学习）扭转是指在扫描过程中，某个中间截面的参照X轴方向发生了旋转。
SolidWorks如何复制和移动实体模型

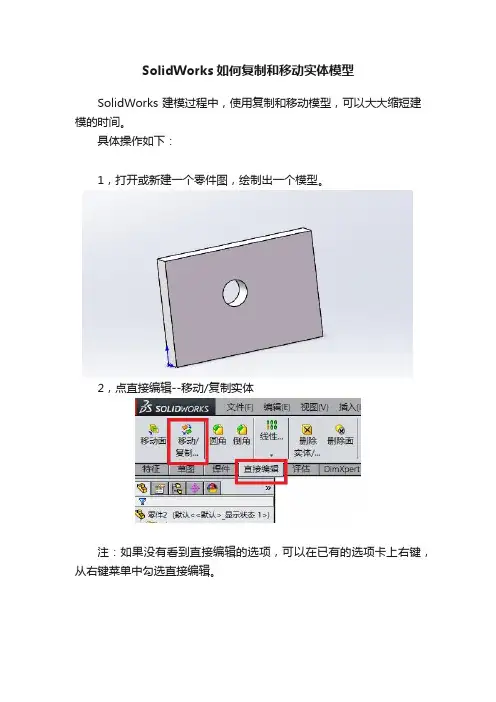

SolidWorks如何复制和移动实体模型
SolidWorks建模过程中，使用复制和移动模型，可以大大缩短建模的时间。
具体操作如下：
1，打开或新建一个零件图，绘制出一个模型。
2，点直接编辑--移动/复制实体
注：如果没有看到直接编辑的选项，可以在已有的选项卡上右键，从右键菜单中勾选直接编辑。
3，点击移动/复制实体后，出现属性对话框
4，如果是做移动，此时在图上点取要移动的实体，拖动坐标轴，就可以移动图形，在合适位置放手，点确定（左侧绿色的勾）。
效果如图。
5，如果是要复制。
接第3步，点击图上要复制的实体，勾上复制，输入复制个数（本例中是3），输入间隔（本例中是X方向100），点确定。
效果如图
谢谢您的阅读！。
solidworks中的拉伸和拉伸切除

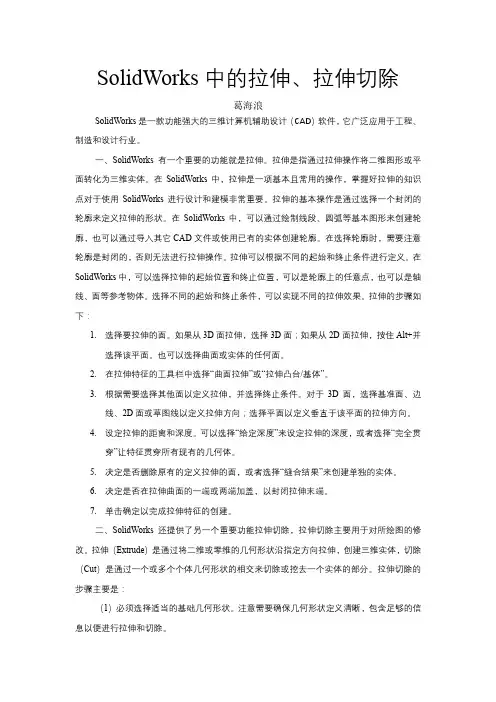

SolidWorks中的拉伸、拉伸切除葛海浪SolidWorks是一款功能强大的三维计算机辅助设计（ CAD）软件，它广泛应用于工程、制造和设计行业。
一、SolidWorks有一个重要的功能就是拉伸。
拉伸是指通过拉伸操作将二维图形或平面转化为三维实体。
在SolidWorks中，拉伸是一项基本且常用的操作，掌握好拉伸的知识点对于使用SolidWorks进行设计和建模非常重要。
拉伸的基本操作是通过选择一个封闭的轮廓来定义拉伸的形状。
在SolidWorks中，可以通过绘制线段、圆弧等基本图形来创建轮廓，也可以通过导入其它CAD文件或使用已有的实体创建轮廓。
在选择轮廓时，需要注意轮廓是封闭的，否则无法进行拉伸操作。
拉伸可以根据不同的起始和终止条件进行定义。
在SolidWorks中，可以选择拉伸的起始位置和终止位置，可以是轮廓上的任意点，也可以是轴线、面等参考物体。
选择不同的起始和终止条件，可以实现不同的拉伸效果。
拉伸的步骤如下：1.选择要拉伸的面。
如果从3D面拉伸，选择3D面；如果从2D面拉伸，按住Alt+并选择该平面。
也可以选择曲面或实体的任何面。
2.在拉伸特征的工具栏中选择“曲面拉伸”或“拉伸凸台/基体”。
3.根据需要选择其他面以定义拉伸，并选择终止条件。
对于3D面，选择基准面、边线、2D面或草图线以定义拉伸方向；选择平面以定义垂直于该平面的拉伸方向。
4.设定拉伸的距离和深度。
可以选择“给定深度”来设定拉伸的深度，或者选择“完全贯穿”让特征贯穿所有现有的几何体。
5.决定是否删除原有的定义拉伸的面，或者选择“缝合结果”来创建单独的实体。
6.决定是否在拉伸曲面的一端或两端加盖，以封闭拉伸末端。
7.单击确定以完成拉伸特征的创建。
二、SolidWorks还提供了另一个重要功能拉伸切除，拉伸切除主要用于对所绘图的修改。
拉伸（Extrude）是通过将二维或零维的几何形状沿指定方向拉伸，创建三维实体，切除Cut）是通过一个或多个个体几何形状的相交来切除或挖去一个实体的部分。
SolidWorks入门教程很全面
• 8. 等距实体
• 等距实体工具是按特定的距离等距诸如样条曲线或圆弧、 模型边线组、环等等之类的草图实体,
• 等距实体管理器中的设置项目有： • 等距距离：数值以此距离来等距草图实体, • 添加尺寸：在草图中显示等距尺寸, • 双向：在2个方向同时生成等距实体, • 制作基体结构：将原有草图实体转换成构造线,
2 完全定义
所有实体的位置都用尺寸或约束完全地描述出 来,在一个详细说明的草绘中,所有的实体都是黑 色的
3 过定义
图的尺寸或约束之间有冲突,其实体是红色的
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种,
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮,
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
第一章 草图设计
本章用4个课时的时间,主 要讲解基本草图绘制 草 图几何关系 草图尺寸标 注等基本内容,为零件的三 维设计作准备,
第一节 概述
一、Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程
分析和产品数据管理软件开发和营销的高科技跨 国公司,Solidworks公司成立于1993年,由PTC公 司的技术副总裁与CV公司的副总裁发起,总部位 于马萨诸塞州的康克尔郡 ,
solidworks绘图技巧总结(汇编)

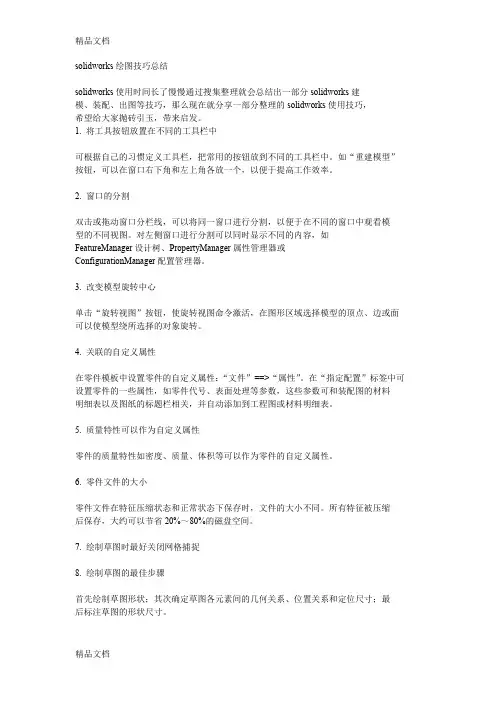

solidworks绘图技巧总结solidworks使用时间长了慢慢通过搜集整理就会总结出一部分solidworks建模、装配、出图等技巧，那么现在就分享一部分整理的solidworks使用技巧，希望给大家抛砖引玉，带来启发。
1. 将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。
如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。
2. 窗口的分割双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。
对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器。
3. 改变模型旋转中心单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。
4. 关联的自定义属性在零件模板中设置零件的自定义属性：“文件”==>“属性”。
在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。
5. 质量特性可以作为自定义属性零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。
6. 零件文件的大小零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。
所有特征被压缩后保存，大约可以节省20%～80%的磁盘空间。
7. 绘制草图时最好关闭网格捕捉8. 绘制草图的最佳步骤首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最后标注草图的形状尺寸。
9. 绘制垂直或平行线保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段。
10. 判断欠定义元素当草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系。
扫描教程solidworks中扫描教程详解
扫描教程第一节认识扫描SW帮助是这样定义扫描的：扫描通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除或曲面，遵循以下规则：对于基体或凸台扫描特征轮廓必须是闭环的；对于曲面扫描特征则轮廓可以是闭环的也可以是开环的路径可以为开环的或闭环的。
路径可以是一张草图中包含的一组草图曲线、一条曲线或一组模型边线。
路径的起点必须位于轮廓的基准面上。
不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。
下图演示了一个简单的扫描过程。
可以看到，完成一个扫描的两个必备要素，轮廓和路径。
第二节扫描的轮廓轮廓为一个普通的平面草图。
在扫描过程中轮廓决定了扫描过程中任意截面的形状。
通过添加引导线，我们可以使轮廓在扫描过程中改变形状。
如下图，我们可以将轮廓草图中的某个点与一条引导线建立联系，这样就可以通过这条引导线来控制这个点在扫描过程中的变化，只要轮廓草图中的几何约束关系合理，就可以达到控制轮廓变化的目的。
（下图中，引导线1控制椭圆长轴，弓I导线2控制椭圆短轴，弓I导线3控制直线）与引导线建立联系也是很简单的，只须在绘制轮廓草图时，将对应的草图点和引导线建立穿透几何关系。
（必要时，我们可以添加辅助的点。
如示例中，引导线3和直线是无法直接添加穿透关系的，这时需要额外增加一个草图点”然后将其与直线建立重合关系，再与引导线3建立穿透关系。
）打描路径第三节中间截面的方向扫描过程中截面方向的变化对扫描的结果会有很大的影响控制截面的方向的方法之一：使扫描中间截面始终平行于轮廓草图的基准面控制截面的方向的方法之二：使用扫描路径控制截面方向，即扫描中间截面与路径的夹角保持不变。
（通常情况下，我们需要选择合适的扫描路径，其中一个重要原因就是控制中间截面的方向扫描路径\扫描轮廓A o"选项（Q）丄选项他〕亠1方向/■扭转类型£:方冉/扭转类型①：|随S&径亜化二|保痔法向不吏3第四节中间截面的扭转（本节配套零件是参照SW帮助中的图片绘制的，方便大家对照帮助学习）扭转是指在扫描过程中，某个中间截面的参照X轴方向发生了旋转。
solidworks拉伸旋转
第3章 拉伸和旋转特征3.3 上 机 指 导3.3.1 方形烟灰缸设计完成如图3.39所示模型。
(1)单击【新建】按钮，新建一个零件文件。
(2) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图3.40所示。
图3.39 方形烟灰缸图3.40 草图 (3) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“26mm ”，单击【拔模开/关】按钮，在【拔模角度】文本框内输入“18°”，单击【确定】按钮，如图3.41所示。
图3.41 “拉伸”特征 (4) 选取基体上表面，单击【草图绘制】按钮，进入草图绘制，单击【等距实体】按钮，出现【等距实体】属性管理器，在【等距距离】文本框内输入“8mm ”，选中【添加尺寸】、【选择链】复选框，单击【确定】按钮，完成草图，如第3章 拉伸和旋转特征·25··25·图3.42所示。
图3.42 草图(5) 单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“20mm ”，单击【确定】按钮，如图3.43所示。
图3.43 “切除-拉伸”特征(6) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图3.44(a)所示。
单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉列表框内选择【完全贯穿】选项，单击【确定】按钮，如图 3.44(b)所示。
(a) 草图 (b) “切除-拉伸”特征图3.44 “切除-拉伸”特征 (7) 单击【基准轴】按钮，出现【基准轴】属性管理器，单击【两平面】按钮，选取“右视基准面”和“前视基准面”，单击【确定】按钮，如图3.45所示。
SolidWorks 2007基础教程与上机指导·26··26·图3.45 “基准轴”特征说明：SolidWorks可使用工具栏中【基准轴】按钮，建立所需的基准轴，常用建立基准轴的方法有【一直线/边线/轴】、【两平面】、【两点/顶点】、【圆柱/圆锥面】和【点和面/基准面】等。
路径工具简直制作太极图
路径工具制作太极图
1 建立一个适当大小的画布800*800，背景透明，建立如图辅助线，取椭圆形形状工具，此时光标变成十字，对准画布中心，同时按下Shift+Alt键，向外拉出正圆形路径，注意和辅助线的4个切点对齐。
如图1
2 取矩形路径工具，选择属性栏中的[减去]，做出一个矩形路径，注意，与正圆形的一半处对齐。
如图2
3 取路径选择工具，在方圆两个路径外框选一下，此时出现图示节点，即表示两个都己被选择。
如图3，再点一下[组合]
如图4
5 再用椭圆形状工具，属性栏中这回选“添加”，做一个如图示的小圆形，并使其直径正好半圆弦的一半，如图5
6 取路径选择工具，在半圆和小圆两个路径外框选一下，使都被选中，再点一下[组合]，如图6 图7
7 再用椭圆形状工具，属性栏中这回选“减去”，做一个如图示的小圆形，并使其直径正好大半圆弦的一半，如图8，图9
8 如前法同时选中两个形状路径，在属性栏里点[组合]，如图10
9 再用椭圆形状工具，属性栏中这回选“减去”，做一个如图示的小圆形，如前法选中，组合，如图11 图12
10 将路径在其面板中转换为选区，在选区中填充颜色，制作出太极的一半，另一半复制。
画韩国国旗。
SolidWorks扫描教程[整理版]
![SolidWorks扫描教程[整理版]](https://img.taocdn.com/s3/m/3e988bcda48da0116c175f0e7cd184254b351b9f.png)
SolidWorks扫描教程<不看别后悔>摘要心法之说，只是为引起大家兴趣而已。
由于SW的帮助太过简单，而公开的出版物中一般也仅作几个例子，至于为什么几乎很少提及，使学习者很难掌握扫描之要领。
本人也是由于觉得放样和扫描总不能得心应手，于是乎下决心钻研一下，恰巧在论坛上看到有几个题目确有意思，通过反复试作，反复验证，终于有一天可以长叹一口气自语道“原来如此”。
论坛上有人说这像是武林绝学。
哈哈！绝学没有，因为扫描大家都经常在使用，只是各有方法罢了。
但是，绝招还是有的，因为有些方法至少到目前为止，我还没有在论坛上看到过。
下面例子中的做法不一定是最简单的，只是为了说明方法而已，有更好的做法欢迎大家一起讨论。
由于心法实际上只是自己的一些摸索和体会，难免有错误或不当之处，希望能得到大家的指正。
前言心法之说，只是为引起大家兴趣而已。
由于SW的帮助太过简单，而公开的出版物中一般也仅作几个例子，至于为什么几乎很少提及，使学习者很难掌握扫描之要领。
本人也是由于觉得放样和扫描总不能得心应手，于是乎下决心钻研一下，恰巧在论坛上看到有几个题目确有意思，通过反复试作，反复验证，终于有一天可以长叹一口气自语道“原来如此”。
论坛上有人说这像是武林绝学。
哈哈！绝学没有，因为扫描大家都经常在使用，只是各有方法罢了。
但是，绝招还是有的，因为有些方法至少到目前为止，我还没有在论坛上看到过。
下面例子中的做法不一定是最简单的，只是为了说明方法而已，有更好的做法欢迎大家一起讨论。
由于心法实际上只是自己的一些摸索和体会，难免有错误或不当之处，希望能得到大家的指正。
基本概念扫描的三要素扫描有三要素，轮廓、路径和引导线。
轮廓和路径是必须的，引导线是选用的。
轮廓是“模板”，是在一个草图平面上的开口或闭口的实线（不是构造线），扫描过程中的截面形状由此“模板”决定，开口的轮廓只能用于曲面扫描，只有闭合的轮廓线才能用于实体的扫描特征。
路径是“驱动器”和“轨道”，路径驱动轮廓草图上一个特定的点在扫描过程中的沿着指定的轨道移动，这个点就是路径与草图平面的交点。
solidworks各命令使用的方法
solidworks各命令使用的方法Solidworks是一款功能强大的3D建模软件，广泛应用于工程设计和制造领域。
本文将介绍Solidworks中常用的一些命令及其使用方法，包括绘图命令、编辑命令、装配命令和分析命令。
一、绘图命令1. 线段命令：通过指定起点和终点绘制一条直线段。
可以设置线段的长度、角度和位置。
2. 圆命令：通过指定圆心和半径绘制一个圆。
可以设置圆的直径、周长和位置。
3. 弧命令：通过指定圆心、起点和终点绘制一个弧。
可以设置弧的半径、角度和位置。
4. 矩形命令：通过指定一个起点和对角线绘制一个矩形。
可以设置矩形的长度、宽度和位置。
5. 多边形命令：通过指定中心点、半径和边数绘制一个多边形。
可以设置多边形的直径、边数和位置。
二、编辑命令1. 剪切命令：用于删除实体的一部分。
可以选择剪切实体的方式，如矩形、圆形或任意形状。
2. 偏移命令：用于创建与已有实体平行或距离相等的新实体。
可以选择偏移的距离和方向。
3. 拆分命令：用于将实体分割成两个或多个部分。
可以选择拆分的方式，如点、线、面或体。
4. 平移命令：用于将实体沿指定方向移动一定距离。
可以选择平移的方式，如向量、参考点或轴线。
5. 旋转命令：用于将实体绕指定轴线旋转一定角度。
可以选择旋转的方式，如角度、参考点或平面。
三、装配命令1. 零件命令：用于在装配中插入和编辑零件。
可以选择零件的位置、角度和尺寸。
2. 约束命令：用于定义装配中零件之间的关系。
可以选择约束的类型，如固定、对齐或配对。
3. 配置命令：用于创建和管理装配中的不同配置。
可以选择配置的名称、状态和属性。
4. 装配体命令：用于将多个零件组装成一个装配体。
可以选择装配体的位置、角度和尺寸。
5. 装配特征命令：用于在装配中创建和编辑特征。
可以选择特征的类型，如剪切、拉伸或孔。
四、分析命令1. 重心命令：用于计算实体的重心位置。
可以选择实体的材料密度和体积。
2. 质量特性命令：用于计算实体的质量和惯性矩阵。
Solidworks扫描、拉伸、分割、复制制作太极图
Solidworks扫描、拉伸、分割、复制制作太极图
一、在前视基准面画一个圆，原点为圆心，直径60.在画一个直径30与大圆相切的小
圆，小圆构造几何线（虚线）。
二、在上视基准面画一个穿透（点与圆）前视基准面两圆的圆（如图）
三、扫描，以上视基准面的圆为轮廓，前视基准面的小圆为路径，大圆为引导线。
如
图
四、分割。
在前视基准面上画一条直线将上图一分为二。
五、在前视基准图画一个草图，旋转拉伸一个半球与上图连接
六、复制。
选择菜单栏的插入-特征-移动复制，如下图设置
七、在前视基准面画两个圆，拉伸切除，两个方向完全贯穿，如图
八、上色。
点击图片，选择外观-颜色。
数控编程太极图课程设计
数控编程太极图课程设计一、课程目标知识目标：1. 学生能理解数控编程的基本概念，掌握太极图的基本结构及其在数控编程中的应用。
2. 学生能掌握数控编程中的坐标系设定、刀具补偿、路径规划等基本知识，并能将其应用于太极图的编程与加工过程。
3. 学生了解数控编程在制造业中的重要性与实际应用。
技能目标：1. 学生能够独立进行太极图的CAD/CAM设计，完成数控编程操作。
2. 学生能够运用所学知识，解决数控编程中遇到的实际问题，如优化加工路径，减少加工时间。
3. 学生通过实践操作，提高动手能力，培养创新意识和问题解决能力。
情感态度价值观目标：1. 学生通过数控编程太极图的学习，培养对制造业的兴趣，激发学习热情。
2. 学生在学习过程中，养成严谨、细致、团结协作的工作态度。
3. 学生通过课程学习，认识到科技发展对国家制造业的重要性，增强民族自豪感和社会责任感。
课程性质分析：本课程为实践性较强的课程，结合理论知识与实际操作，帮助学生将所学知识应用于实际生产过程。
学生特点分析：学生为高年级学生，具备一定的数控编程基础，求知欲强，喜欢动手实践。
教学要求：1. 结合课本知识，注重理论与实践相结合，提高学生的实际操作能力。
2. 关注学生的个体差异，因材施教，激发学生的学习兴趣。
3. 通过课程学习，培养学生的创新意识和团队协作能力，为我国制造业培养高素质的技术人才。
二、教学内容1. 数控编程基本概念回顾：数控编程的定义、功能及其在制造业中的应用。
教材章节：第二章 数控编程概述2. 太极图结构与特点：太极图的组成、对称性及其在数控编程中的特殊意义。
教材章节：第三章 CAD/CAM设计基础3. 坐标系设定与刀具补偿：机床坐标系、工件坐标系设定，刀具半径补偿与长度补偿的应用。
教材章节：第四章 数控编程基本操作4. 太极图数控编程与加工：CAD/CAM软件在太极图设计中的应用，生成加工程序，操作数控机床进行加工。
教材章节：第五章 数控编程实例分析5. 加工路径优化：分析加工路径，减少加工时间，提高加工效率。
SW建模：拉伸、旋转、扫描、抽壳、基准面、镜像
SW建模：拉伸、旋转、扫描、抽壳、基准面、镜像
建模思路
a.先拉伸出黄色圆柱体，再旋转出椎体底座。
b.旋转出N图左侧实体。
c.扫描出N图右侧实体。
d.抽壳。
e.拉伸出所有法兰。
f.完成。
建模步骤
1.前视基准面，草绘圆，两侧对称拉伸50 。
2.前视基准面，草绘图形。
3.旋转。
4.前视基准面，草绘图形。
5.旋转。
6.上视基准面，草绘图形，用来建基准面。
7.新建基准面，参考上视基准面和粉色斜线。
8.在基准面上草绘。
9.新建基准面。
10.在新基准面上草绘圆。
作为扫描的轮廓。
11.扫描。
12.抽壳，点各个端面，抽壳厚度2 。
粉色面，厚度5（不抽壳）。
13.测量面积：937.39 。
14.点蓝色面，进入草绘。
草绘一个图形后，圆周阵列3个
15.拉伸凸台，深度4 。
16.镜像。
17.测量面积：4797.99 。
18.在蓝色面上草绘。
草绘一个，在圆周阵列
19.拉伸凸台，深度3 。
20.点蓝色面，进入草绘。
先草绘两条垂直的线段，显示临时轴，与临时轴平行约束。
草绘图形
21.拉伸凸台，深度3 。
22.点底座底面，进入草绘，草绘圆，整列6个。
23.拉伸切除。
24.测量面积：1260.85 。
25.完成。
体积：38016.14 。
Solidworks训练五 扫描特征
1
Solidworks 训练五 扫描特征
一、实例一
1、选择“前视基准面”，进行“草图绘制”
2、绘制如图所示的草图。
3、执行“拉伸基体/凸台”命令，在“方向1”下面单击“反向”箭头，“给定深度”为80。
4、选取基体项面，单击“正视于”按钮，进入草图绘制，使用“直线”绘制所示的草图。
5、选择基体右侧面，单击“正视于”按钮，进行草图绘制，绘制完成后退出草图绘制。
6、单击“特征”，进入“特征”操控面板，单击“扫描”命令，在其属性管理器中进行如图所示的设置。
7、单击“确定”按钮，效果如图所示。
8、选取右侧平面，进入草图绘制，绘制直径为16的圆，限制圆与斜圆柱的边缘同心，绘制完成后退出草图。
9、单击“特征”——“扫描切除”命令，进行如下设置：
10、单击“确定”按钮，完成内孔的切除。
二、实例二
2
1、绘制草图1：在“前视基准面”建立如下的扫描路径草图。
2、绘制草图2：右视基准面
3、退出草图绘制，单击“前导”视图工具栏中的“等轴测”，绘图区如图显示。
4、创建扫描基体特征
单击“特征”——“扫描”，在扫描管理器中进行如下设置：
5、单击“确定”按钮，完成扫描特征创建。
三、上机操作。
SOLIDWORK教程拉伸、旋转建模
第 3 章基准特征－参考几何体的创建【教学提示】所谓特征，就是在SolidWorks中可以用来参数驱动的实体模型，它是建模的最小单元。
SolidWorks的特征一般分为基础建模特征、附加建模特征、操作特征和基准特征。
本章讲述的基准特征是零件建模的参考特征，它的主要用途是为实体造型提供参考，也可以为绘制草图时的参考面。
草图、实体以及曲面都需要一个或多个基准来确定其空间/平面的具体位置。
基准可以分为：基准面、基准轴、坐标系以及参考点。
【教学要求】理解“特征”的概念掌握基准面的各种建立方法掌握基准轴的各种建立方法掌握基准点的各种建立方法掌握坐标系的建立方法3.1 创建基准面SolidWorks 建模的步骤有一定程序，其顺序分别为：选择绘图平面、进入草图绘制、绘制草图、标注尺寸和添加几何关系、特征制作等，其中在选择绘图平面就有下列几个平面可选取：默认的三个基准面利用基准面命令所建立的基准面直接由绘出零件的特征平面选取，进行绘制。
3.1.1 默认的三个基准面在Solidworks 内具有前视基准面、上视基准面、右视基准面等3 个默认的正交基准面视图，用户可在此3个基准面上绘制草图，并使用各种基础特征创建三维实体模型。
SolidWorks 默认的3 个基准面视图如图3.1 所示。
图3.1标准基准平面3.1.2 创建基准面一般情况下，用户可以在这三个基准面上绘制草图，然后生成各种特征。
但是，有一些特殊地特征却需要更多不同基准面上创建的草图，这就需要创建基准面。
创建【基准面】的操作步骤如下：(1) 单击【参考几何体】工具栏上的【基准面】按钮，或选择下拉菜单【插入】【参考几何体】︱【基准面】命令，出现【基准面】属性管理器，如图3-2 所示。
图3-2【基准面】属性管理器(2) 在【选择】下，选择想生成的基准面类型及项目来生成基准面。
①【通过直线/点】。
生成一通过边线、轴、或草图线、及点、或通过三点的基准面，如图3-3 所示。
SolidWorks课件拉伸、旋转
4.3 扫描特征（续）
4.3.7实例：创建使பைடு நூலகம்一条引导线的扫 描特征 1.要求：
使用一条引导线创建扫描特征。 2.操作步骤： ①建立引导线
SolidWorks课件拉伸、旋转
4.3 扫描特征（续）
②建立路径 ③建立轮廓
SolidWorks课件拉伸、旋转
4.3 扫描特征（续）
④建立使用引导线扫描
SolidWorks课件拉伸、旋转
SolidWorks课件拉伸、旋转
4.4 放样特征（续）
建立“闭合”放样特征
SolidWorks课件拉伸、旋转
4.4 放样特征（续）
SolidWorks课件拉伸、旋转
4.4 放样特征（续）
4.4.9实例：【简单放样】应用――保持相切 1.要求：
维持轮廓中的实体相切关系不变，以使 生成的放样中相应的曲面保持相切。 2.操作步骤
➢“O”型密封圈
SolidWorks课件拉伸、旋转
4.2 旋转特征（续）
➢侧轮廓复杂的轮毂类零件
SolidWorks课件拉伸、旋转
4.2 旋转特征（续）
4.2.2 确定旋转的选项 根据旋转特征的类型设定属性管理器
选项。
1. 旋转参数 2. 薄壁特征 3. 所选轮廓
SolidWorks课件拉伸、旋转
SolidWorks课件拉伸、旋转
4.4 放样特征（续）
①实体平面轮廓
②实体曲面边缘轮廓
SolidWorks课件拉伸、旋转
4.3扫描特征
扫描是一断面轮廓沿着一条路径的 起点到终点所扫过面积的集合，常用于 建构变化较多且不规则的模型。为了使 扫描的模型更具多样性，通常会加入一 条甚至多条引导线以控制其外形，如图 所示。
solidworks拉伸特征的操作
solidworks拉伸特征的操作SolidWorks是一款广泛应用于机械设计领域的三维建模软件，其强大的拉伸特征功能为用户提供了丰富的操作工具，可以轻松地创建复杂的零件和组件。
下面将详细介绍SolidWorks拉伸特征的操作方法。
首先，打开SolidWorks软件并创建一个新的零件文件。
在工具栏上选择“拉伸”命令或使用快捷键“B”，进入拉伸特征的操作界面。
一、拉伸的基本参数设置在拉伸特征的操作界面中，首先需要设置拉伸的基本参数，包括拉伸方向、拉伸距离和拉伸类型。
1.拉伸方向：选择拉伸的方向，可以通过选择一些面、边或轴线来定义拉伸的方向。
2. 拉伸距离：输入拉伸的距离或选择一个面或边作为拉伸的终点，SolidWorks会自动计算出拉伸的距离。
3.拉伸类型：根据实际需求选择拉伸的类型，包括盲拉伸、通过所有、到特征、到面等。
盲拉伸是指拉伸到指定距离，通过所有是指拉伸到指定的终点面，到特征是指拉伸到指定的特征，到面是指拉伸到指定的面。
二、拉伸的剖面设置在拉伸特征的操作界面中，还需要设置拉伸的剖面，即拉伸的起始截面。
1.直接选择剖面：在图形窗口中直接选择一个或多个剖面作为拉伸的起始截面。
2.通过轮廓选择剖面：在图形窗口中选择一个或多个轮廓作为拉伸的起始截面。
3.通过草图选择剖面：在图形窗口中选择一个或多个草图作为拉伸的起始截面。
三、拉伸的附加选项设置在拉伸特征的操作界面中，还可以设置一些附加选项，以满足具体的设计要求。
1.拉伸方向反转：选择此选项可以改变拉伸的方向。
2.引入纹理：选择此选项可以在拉伸特征上添加纹理效果。
3.补偿引入：选择此选项可以在拉伸特征上添加补偿。
4.螺旋：选择此选项可以将拉伸特征转化为螺旋特征。
2.修改拉伸特征：选中拉伸特征，在特征管理器中右键点击特征，选择“修改特征”，可以对拉伸特征进行修改。
3.删除拉伸特征：选中拉伸特征，在特征管理器中右键点击特征，选择“删除特征”，可以删除拉伸特征。
SolidWorks建模练习：曲面旋转、拉伸、分割、移动复制、组合
SolidWorks建模练习：曲面旋转、拉伸、分割、移动复制、
组合
建模思路
a.旋转出蓝色实体。
b.用M图的尺寸旋转出9个曲面。
c.用曲面分割实体。
d.再拉伸出间距4的两个曲面。
e.分割实体，并剪掉多余的部分。
f.移动/复制实体，圆周阵列3个，圆角，完成。
建模步骤
1.前视基准面，草绘图形。
2.旋转。
3.前视基准面，草绘图形。
顶端的斜线与草图1重合，最底下的斜线为虚线，沿锥体边线有5条虚线相等约束。
4.曲面旋转。
5.分割，剪裁工具：依次点所有曲面。
所产生的实体为10个粉色实体。
6.隐藏曲面，前视基准面，草绘两条竖直线。
7.曲面拉伸。
8.分割。
剪裁工具为两个拉伸曲面。
切掉5个粉色实体，消耗切除实体打钩。
隐藏曲面
9.移动/复制实体。
旋转。
旋转参考为圆锥的顶点，Y轴旋转60度，复制的勾去掉。
10.圆周阵列——实体。
5个蓝色实体沿顶部蓝色边线阵列3个。
11.组合，框选所有实体。
12.圆角，半径2 。
13.完成，测量距离：9.38 。
体积：7847.51。
solidWorks快捷键剖析
SOLIDWORKS常用的快捷键旋转模型：水平或竖直方向键水平或竖直90度Shift+方向键顺时针或逆时针Alt+左或右方向键平移模型Ctrl+方向键放大SHIFT+z缩小z整屏显示全图f打开文件Ctrl+O保存Ctrl+S额外快捷键：重建模型Ctrl+B强使重建模型及重建其所有特征Ctrl+Q重绘屏幕Ctrl+R在打开的SolidWorks文件之间循环Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）a撤消Ctrl+z剪切Ctrl+x复制Ctrl+c删除Delete下一窗口Ctrl+F6关闭窗口Ctrl+F4视图定向：视图定向菜单空格键前视Ctrl+1后视Ctrl+2左视Ctrl+3右视Ctrl+4上视Ctrl+5下视Ctrl+6等轴测Ctrl+7选择过滤器：过滤边线e过滤顶点v过滤面x切换选择过滤器工具栏F5切换选择过滤器(开/关)F6快捷键及技巧1您可以使用CTRL+TAB键循环进入在SolidWorks中打开的文件。
2使用方向键可以旋转模型。
按CTRL键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
五一长假除了旅游还能做什么？辅导补习美容养颜家庭家务加班须知4使用z来缩小模型或使用SHIFT+z来放大模型。
5您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9您可以按住CTRL键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
