建筑中水处理工程设计实例
基坑施工中的地下水处理施工方案

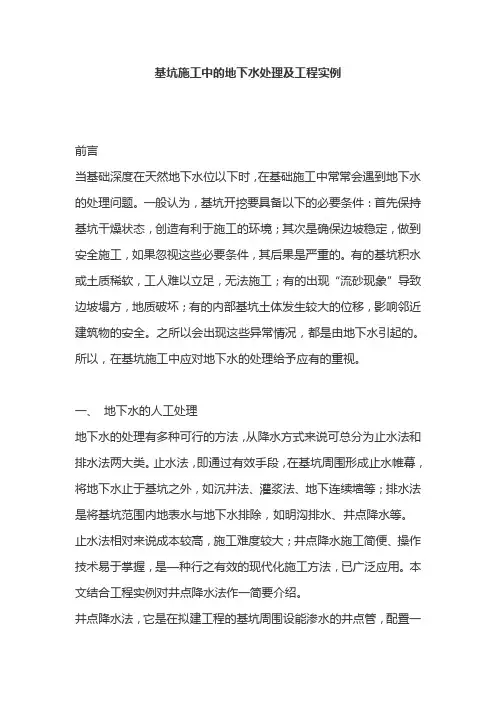

基坑施工中的地下水处理及工程实例前言当基础深度在天然地下水位以下时，在基础施工中常常会遇到地下水的处理问题。
一般认为，基坑开挖要具备以下的必要条件：首先保持基坑干燥状态，创造有利于施工的环境；其次是确保边坡稳定，做到安全施工，如果忽视这些必要条件，其后果是严重的。
有的基坑积水或土质稀软，工人难以立足，无法施工；有的出现“流砂现象”导致边坡塌方，地质破坏；有的内部基坑土体发生较大的位移，影响邻近建筑物的安全。
之所以会出现这些异常情况，都是由地下水引起的。
所以，在基坑施工中应对地下水的处理给予应有的重视。
一、地下水的人工处理地下水的处理有多种可行的方法，从降水方式来说可总分为止水法和排水法两大类。
止水法，即通过有效手段，在基坑周围形成止水帷幕，将地下水止于基坑之外，如沉井法、灌浆法、地下连续墙等；排水法是将基坑范围内地表水与地下水排除，如明沟排水、井点降水等。
止水法相对来说成本较高，施工难度较大；井点降水施工简便、操作技术易于掌握，是—种行之有效的现代化施工方法，已广泛应用。
本文结合工程实例对井点降水法作一简要介绍。
井点降水法，它是在拟建工程的基坑周围设能渗水的井点管，配置一定的抽水设备，不间断地将地下水抽走，使基坑范围内的地下水降低至设计深度。
井点法防水适用于具有不同几何形状的基坑，它有克服流砂、稳定边坡的作用。
由于基坑内土方干燥，有利机械化施工，缩短工期，保证工程质量与安全。
目前国内常用的井点降水法有轻型井点、喷射井点、电渗井点。
在我国，井点降水法是新中国成立后才逐步发展起来的。
在工程的基坑＜槽＞附近埋设大量的渗水井点管，与此同时地面组装抽水管路系统，通过井群连续抽吸地下水，使基坑范围内的地下水位降低到基坑以下一定深度，以保持基坑干燥状态。
通常把这一方法叫做井点降水法。
井点降水法具有下列优点：施工简便，操作技术易于掌握；适应性强，可用于不同几何图形的基坑；降水后土壤干燥，便于机械化施工和后续工作工序的操作；井点作用下土层固结，土层强度增加，边坡稳定性提高；地下水通过滤水管抽走，防止了流砂的危害；节省支撑材料，减少土方工程量等。
建筑工程水塘处理方案
建筑工程水塘处理方案1. 引言建筑工程中的水塘是用于收集雨水、蓄水或处理废水等。
在设计和施工过程中，需要考虑水塘的功能、结构、材料以及处理方案等。
本文将介绍一种常见的建筑工程水塘处理方案，并提供相关的建议和指导。
2. 水塘选择与设计2.1 功能性需求在选择和设计水塘时，需要明确水塘的功能需求。
常见的水塘功能包括雨水收集、蓄水、循环水处理等。
根据具体需求确定水塘的尺寸、形状和位置。
2.2 结构设计水塘的结构设计要考虑受力条件、土质及地基情况等。
一般情况下，水塘可以采用混凝土结构或钢结构。
混凝土结构可以根据需要进行加固，以确保水塘的稳定性和安全性。
2.3 材料选择在选择水塘的材料时，需考虑耐腐蚀性、耐磨性、防水性等因素。
常用的材料包括钢材、玻璃钢、聚乙烯等。
根据水塘的用途和环境条件选择合适的材料。
3. 水塘处理方案3.1 雨水收集和蓄水如果水塘的主要功能是雨水收集和蓄水，可以采用以下处理方案：•安装雨水收集装置：例如，安装雨水收集板、雨水收集箱等，将雨水引入水塘。
•设置滤水系统：对进入水塘的雨水进行初步过滤和除杂处理。
•保持水塘卫生：定期清理水塘底部和周边区域，防止积水变质。
3.2 循环水处理如果水塘的主要功能是循环水处理，可以采用以下处理方案：•安装循环水泵：使用循环水泵将水从水塘引入循环系统。
•设置过滤装置：安装适当的过滤装置，去除循环水中的悬浮物、杂质和有害物质。
•控制水质参数：监测和控制循环水的温度、PH 值和溶解氧等参数，保持循环水的良好品质。
•定期清洗和维护：定期对循环水系统进行清洗和维护，防止污染和堵塞。
4. 操作和维护建议为了确保水塘的正常运行和长期使用，以下是一些建议和指导：•定期清理水塘：清理水塘底部的淤泥和杂物，确保水塘的通畅和卫生。
•监测水质参数：定期测量和记录水质参数，如温度、PH 值、溶解氧等，及时调整处理方案。
•防止污染和漏水：确保水塘周边区域的卫生，并定期检查和修复水塘的漏水问题。
填海造陆区基坑工程地下水处理实例分析
填海造陆区基坑工程地下水处理实例分析
深圳地区近年来进行了大面积填海造陆工程,已经或正在填海的总面积达50km2。
深圳市西部沿岸地貌类型为冲积海积平原,沉积了较厚的淤泥层,东部黄金海岸主要地貌类型为沙滩、泻湖平原。
因填筑材料各异、地质条件复杂,填海造陆区基坑支护工程的设计和施工都面临不少特殊的岩土工程问题。
在水文地质条件方面主要有以下特点:地下水直接受海水补给,并受海水涨落的影响;填石层、或填土层中含大量块石碎石,因空隙度大,赋存了丰富的地下水而且渗透能力相当强;堆载预压结构层中的砂垫层以及原海底砂土层均是主要的含水层。
基于此,填海造陆区基坑工程地下水的处理措施与非填海造陆区相比有其独特之处。
思考问题：试对此例进行分析
解答：
1、排水盲沟的应用
当填海区地下水与海水有密切联系时,降水井抽排水量大,地下水位难以降低到设计标高;当紧邻已建建筑物或市政道路时,降水过程中容易造成地面沉降甚至建筑物倾斜。
如果基坑开挖深度浅或地下水补给有限时,可采用排水措施。
2、素混凝土桩止水帷幕的应用
基坑工程常用的止水措施有水泥搅拌桩和高压旋喷桩,可单独使用形成封闭的止水帷幕,也可与支护桩相间排列共同形成止水帷幕;在填海区管线埋设基槽开挖时,也使用钢板桩作为止水和支挡措施;近年来在深圳地铁、西部通道深圳侧接线地道基坑开挖时,采用咬合桩(即配筋桩与非配筋桩咬合搭接,俗称一荤一素桩)作为支护结构也作为止水结构,这种措施止水效果好但工程投资偏大。
水处理系统施工组织设计.doc
水处理系统施工组织设计一、工程范围1.工程概况：本期工程安装2×600MW的凝汽式汽轮发电机组，锅炉设备由东方锅炉股份有限公司制造，锅炉最大连续蒸发量为1900T/H；汽轮机和发电机分由哈尔滨汽轮机有限公司和哈尔滨电机厂有限公司制造，汽轮发电机额定功率为600MW。
2.工程技术条件2.1.规划布置电厂总平面按2×600MW规模设计，按6×600MW进行总体规划，留有脱硫装置场地。
总平面布置采用煤场、主厂房、配电装置三列式布置格局。
厂区采用阶梯式布置，竖向布置利用已经整平的场地标高。
两座冷却塔布置在主厂房固定端A排外侧。
在#1、#2冷却塔与主厂房之间布置循环水泵房、储氢罐区、综合水泵房、空压机室和化学水处理总站。
厂区化水设备采用集中布置方式，循环水旁流弱酸处理、锅炉补给水处理，化学废水集中处理站及加药设备采用集中布置，凝结水处理设备、化学取样、加药设备随主厂房布置；储氢库系统布置在冷却塔附近；煤水处理、工业废水处理站布置在煤场附近标高较低处。
2.2.标段相关系统介绍2.2.1.循环水处理系统2.2.1.1.旁流预处理系统采用直流凝聚方式，设置4台φ8000的重力式滤池，及2台400m3的清水池；旁流弱酸离子交换器采用较易反洗的顺流离子交换器，系统共设置8台弱酸离子交换器，其中2台再生备用。
离子交换器的投运及再生均为程序控制自动进行，交换器的运行终点根据周期制水量控制，一般终点出水碱度应达到3mmol／1左右，控制平均出水碱度lmmol／1。
系统操作采用计算机控制，并设有CRT显示，就地设电磁阀箱，可以就地操作气动阀门。
2.2.1.2.硫酸再生系统弱酸离子交换器再生用98％硫酸采用硫酸运输槽车运输。
运至化学水处理区酸碱贮存间外，用硫酸输送泵打入高位布置的硫酸贮存槽内。
酸碱库内设有4台50m3的硫酸贮存槽。
硫酸重力流入计量箱后经计量泵计量及稀释后送入离子交换器。
2.2.1.3.废水排放弱酸水处理系统设2台350m3废水池，废水泵4台，再生废液排入废水池后，利用废水泵送至化学废水处理系统进行处理。
建筑工程给排水水处理-过滤
（b）
过滤出水
硫酸铝
聚合物
原水
混合
絮凝池
（C）
双层或三层滤料滤池
过滤出水
阳离子型聚合物
原水
混合
絮凝池
（d）
双层或三层滤料滤池
图5-5 直接过滤流程
过滤出水
5.4 过滤理论
一、过滤水力学
1.清洁滤料层的水头损失
卡曼-康采尼公式（Carman-Kozony）公式：(层流状态）
h0
180
g
•
(1 m0 )2 m03
厚度 （mm）
<2.0
700
<2.0
300~400
<2.0
400
<1.7
450
<1.5
230
<1.7
70
滤速 （m/h）
8~10
强制滤速 （m/h）
10~14
10~14
14~18
18~20
20~25
2.滤料筛选方法
例：筛分试验记录见表5-3.
表5-3 筛分试验记录
筛孔 （mm）
2.362 1.651 0.991 0.589 0.246 0.208 筛底盘 合计
1. 滤速：5~10m/h 2. 构造 （P133） 3. 工作过程
由过滤与反冲洗两部分组成。
过滤周期: 工作周期：从过滤开始到冲洗结束的一段时间称 为快滤池的工作周期。
滤池的工作周期为12~24h。
三、现代慢滤池
表5-1 现代慢滤池的适用的进水条件与出水水质
适用的进水条件
出水水质
细菌的去除效率 颗粒物去除效率
2
层
深
度
(cm)
某大学中水处理设计实例
某大学中水处理设计实例近年来，水资源的短缺已成为了全球面临的共同问题。
为了解决这一问题，许多大学都在进行相关的水处理研究，以期能够开发出一系列高效可行的水资源处理方案。
下面，就让我们来探讨一下某大学中的一些水处理设计实例。
一、某大学生活污水处理该大学的生活污水处理主要采用了工艺流程：格栅除污- 沉砂池- 活性污泥法- 沉淀池- 灌溉。
其中，格栅除污是首先进行的净化工序，通过将污水中的杂物筛选出来，保证后续工序的正常运行。
而接下来的沉砂池则是用来去除污水中的泥沙，在活性污泥法阶段，污水中的微生物会通过代谢，将水中的有机污染物转化为无机物质。
而在沉淀池阶段，活性污泥和污水混合，沉淀后的上清液再次被送回生物池。
最后，经过该大学的灌溉系统处理，经过深度过滤后即可应用于浇灌植物。
这一处理方法能够有效地降低生活污水中的有机和无机污染物，达到了较好的净化效果。
同时，将净化后的水资源用于灌溉也能够减少地表水资源的使用，有助于保护当地的水资源。
二、某大学废水处理该大学的废水处理系统采用的是生物氧化- 化学沉淀- 活性炭吸附- 紫外线消毒- 冷却降温的处理流程。
在生物氧化处理的过程中，污水中的有机物质受到微生物的分解和氧化降解。
而在化学沉淀过程中，则是通过与污水中的重金属离子等物质结合，从而形成沉淀并使之沉降。
最后，经过活性炭吸附、紫外线消毒和冷却降温处理后，可使处理后的水质达到国家二级排放标准。
这一处理方法不仅有效地净化了废水中的有害物质，而且还对处理后的水进行了高效的安全管控。
这一方案还能够有效地减少对于周边环境的污染，有助于保护周边的生态环境。
综上所述，某大学中的这些水处理实例在一定程度上起到了优化水资源利用和保护环境的作用。
对此，我们应当认识到：水资源是人类生存和发展的关键，必须加以保护和合理利用。
水资源的净化和回收处理是提高水资源利用效率的重要环节，也是保护蓝色星球的必经之路。
水处理设计方案【范本模板】
某某给水工程水处理工艺设计方案目录一、概述 (2)二、设计依据和检验标准 (2)三、水厂净水工艺确定 (3)3.1原水 (3)3．2 拟选用工艺 (3)3．3微絮凝工艺的作用机理 (3)四、净水设施选用 (4)五、设计参数 (4)（一）预处理池 (4)（二）微絮凝过滤装置 (4)六、加氯系统 (5)6.1工作原理 (5)6.2 产品性能特点 (5)6。
3技术参数 (6)6。
4. 药剂投加 (6)6.5 余氯控制 (6)七、加药系统 (6)7.1、技术参数 (6)7.2产品特点 (7)7.3药剂选用 (7)八、水处理设备清单 (8)一、概述某某供水工程设计供水量为15m3/h。
根据现场实际高程情况结合节省占地、节省运行费用、方便管理等因素综合考虑,制定本方案。
二、设计依据和检验标准●用户提供的原始资料。
●GB 3838-2002《地表水环境质量标准》●GB / T 14848-93《地下水质量标准》●GB5749-2006《生活饮用水卫生标准》●GB50015-2003《建筑给排水设计规范》●GB50013—2006《室外给排水设计规范》●GB/T13922.3-92《水处理设备性能试验》●SL310-2004《村镇供水工程技术规范》●CJ3020-1993《生活饮用水水源水质标准》●CJ3026-94《饮用水一体化净化器》●JB/T2932—1999《水处理设备技术条件》●ZBG98003—87《水处理设备油漆、包装技术条件》●ZBG98004—87《水处理设备原材料入库检验》：●Q/CYT1－2012《SYZ-C型生活饮用水处理装置》●《给水排水设计手册》●水利部《村镇供水工程设计图集》第94页、第149页、第156页●已实施工程案例三、水厂净水工艺确定3.1原水该水厂水源为地下水，属于低温、低浊、微污染水，受季节的影响,浊度有短时升高,平时浊度在100NTU以内。
3．2 拟选用工艺混凝剂消毒原水预处理池清水池用户原水经输水管道首先进入预处理池，经投加净水药剂反应后，然后自流至微絮凝过滤装置内，在装置内部进行涡旋反应和微絮凝过滤,出水投加消毒剂后至清水池。
12 建筑给水排水施工图
12 建筑给水排水施工图
• 3．室内排水管道组成 • 室内排水管道由如下内容组成： • （1）排水横管：连接卫生器具的水平管段称为
排水横管。 • （2）排水立管：立管在底层和顶层应有检查口，
检查口距地面高度为1.00米。
12 建筑给水排水施工图
• （3）排出管：把室内排水立管的污水排入检查 井的水平管段。
12 建筑给水排水施工图
• （3）室内配水管网：包括干管、立管、支管。 • （4）配水器具与附件：包括各种配水龙头、闸阀等。 • （5）升压设备：当水压不足时，需设置水箱和水泵等设备。
12 建筑给水排水施工图
• 2．给水管道Biblioteka 布置原则• 建筑物的给水管，从配水平衡和供水可靠考虑，应从建筑 物用水量最大处和不允许断水处引入。
• 4．建筑给水排水管道的布置 • （1）除非是大型的生产管道，一般室内
给水排水工程管道的直径，从十几毫米 至几百毫米，因此管道在建筑给水排水 图中，无法按正确的投影来显示管径的 大小，所以各种管道不论大小，一律用 粗实线来表示，只能是显示了管道的位 置和延伸，管径需要标注数字来表明。
12 建筑给水排水施工图
道宜标注管内底标高。 • 在建筑工程中，管道也可注相对本层建筑地面
底标高，标注方法为h+XXX，h表示本层建筑 地面标高（如h＋0.250）。
12 建筑给水排水施工图
• 6．管径
• 管径应以mm为单位。管径的表达方式应符合 下列规定：水煤气输送钢管(镀锌或非镀锌)、 铸铁管等管材，管径宜以公称直径DN表示(如 DN15、DN50)；
• 为了说明管道空间联系情况和相对位置，需绘出室内管道的轴测图 (有时称系统图)。
• 给水排水平面布置图与轴测图是室内给水排水工程图的重要图纸。
水处理工程案例
水处理工程案例
水处理工程案例可以根据不同的应用场景和需求进行分类。
以下是一些常见的水处理工程案例：
1. 饮用水处理：针对饮用水源的污染问题，通过混凝、沉淀、过滤、消毒等工艺去除水中的悬浮物、细菌、病毒等杂质，保障饮用水安全。
2. 工业废水处理：针对工业生产过程中产生的各种废水，通过预处理、生化处理、深度处理等工艺降低废水中的污染物浓度，使其达到排放标准或回收利用的要求。
3. 城市污水处理：针对城市污水进行收集、处理和排放的工程，通过物理、化学和生物等处理方法去除污水中的有机物、悬浮物、氨氮等物质，使其达到排放标准或回用要求。
4. 农业灌溉水处理：针对农业灌溉用水进行消毒、过滤等处理，以减少水中的细菌、病毒、悬浮物等杂质，保证灌溉水的质量和安全。
5. 景观水处理：针对景观水体进行水质改善和生态修复的工程，通过物理、化学和生态等方法改善水体的透明度、pH值、溶解氧等指标，提高水体的
观赏性和生态价值。
以上案例仅供参考，具体的水处理工程应根据实际情况进行方案设计和实施。
中水工程设计任务书模板
中水工程项目设计任务书一、项目名称及建设地点1、项目名称：中水工程项目。
2、项目建设地点：。
二、项目介绍本居住小区建设地点位于。
该居住小区是一个配套齐全的综合性居住小区。
小区内规划住宅楼栋，栋商业性公共建筑，中小学各一所，幼儿园。
全小区规划居住户数为户，公共建筑的总建筑面积约，中小学计划招生人数为人，幼儿园计划招生人数为人。
小区占地面积为公顷，绿化系数为。
为实现该居住小区污水资源化，节约用水，治理污染，保护环境，根据国家规范及济南市当地的规定，本居住小区配套建设中水设施。
三、设计原则及设计范围1、本中水项目的设计根据原水的水质、水量和中水用途，进行水量平衡和技术经济分析，结合本小区中水水源的特点，合理确定中水系统形式、处理工艺和规模。
2、本项目为交钥匙工程，采用设计总承包的方式，首先确定设计方案，待设计方案确定后，再进行施工图的设计。
设计方应责成具有施工安装资质的专业公司或厂家进行土建施工、设备安装和系统的运行调试，确保工程达标验收、成功运行，并应负责与小区主体工程设计单位的技术协调，对本工程的完整性、整体性和设计质量负责。
3、设计范围包括本中水项目内的各处理工艺流程的工艺设计、相配套的所有公用设施的公用设计、处理工艺要求的构筑物及建筑物的土建设计。
4、本中水工程设计应采取合理、有效、成熟的处理工艺和设备，确保中水系统功能和效益的实现，并可采用国外成熟的先进工艺。
5、必须采取确保使用、维修的安全措施。
6、设计应本着合理、经济、便于管理的原则进行。
四、设计基础资料1、中水水源中水水源为本居住小区生活污水，可适当考虑小区内初期雨水作为补充水源。
小区内的生活污水由管道收集，流向由南向北，汇至小区北端的拟建定点处，小区排水管网的总排出口已敷设至该位置。
2、中水原水水量原水水量可根据国家相应规范及小区建设规模（见项目介绍部分）进行计算确定。
本项目的设计处理能力应考虑到该小区内所有能进行排放的综合污水量。
3、中水原水水质中水原水的水质指标可根据本小区的特点，参照有关综合水质指标进行取值。
建筑中水处理工程设计实例
建筑中水处理工程设计实例摘要：针对项目用地紧张、处理后出水用作冲厕、绿化浇洒等特点，提出一种结构紧凑的二级生物接触氧化加物化法处理的中水处理工艺。
介绍了其工艺流程、设计参数、设计总结等，可为类似工程项目的中水处理设计提供参考。
关键词：中水处理；生物接触氧化；建筑中水Abstract: The tight project site, the treated water used for flushing and poured green features, provide a compact two biological contact oxidation plus the physico-chemical treatment in water treatment processes. Describes the process, design parameters, design summary, etc., designed to provide a reference for similar projects in water treatment.Key words: water treatment; biological contact oxidation; construction of water随着人类社会的进步和经济的发展，工农业生产用水量的增加,城市的日益扩展，特别是世界人口急剧增多，加之人类活动失控,水资源消费量急剧增加，造成环境恶化，水资源污染及浪费严重，采用建筑中水系统，使污水处理后回用于建筑物和建筑小区供生活杂用，既可减少污染排放，使污水无害化，又可增加可利用的水资源从而节省水资源，是保护环境，防治水污染，缓解水资源不足的重要途径之一[1]。
城市节水和污水再生利用潜力的发挥，很大程度上受政府政策的影响。
因国家政策调整、处理技术成熟、水价等因素，建筑中水设施的发展势头迅猛[2]。
水处理工程设计实例
水处理工程设计实例水处理工程设计实例作为一项重要的基础设施工程，水处理工程的优良设计对于保障城市的供水安全和公共卫生意义重大。
水处理工程设计实例旨在介绍经典的水处理工程案例，为相关从业人员提供借鉴和参考，以增强其对于水处理工程设计的理解和能力。
一、西安市长安区自来水厂工程设计该工程是西安市在适应经济发展需要和提高居民生活水平的背景下为满足市容市貌要求和水质要求规模化扩建新型自来水厂。
该工程包括原水处理、中水处理、臭氧消毒、高前进式净水设备、砂滤器以及细菌静态苏打法脱氮除磷等技术，采用独特的工艺流程，使出水水质达到国家和市本位标准。
该工程的优良设计体现在以下几个方面：1.多重净水工艺，净水效果优异该工程采用深层过滤媒介，夹层隔膜、微滤膜和颗粒活性炭等多种净水工艺，逐层去除水中的悬浮物、腐殖质、细菌和各种有机物，达到了出水水质高、出水稳定等效果。
2.集成化控制设备，操作简便该工程在水处理过程中采用了集成化控制设备，并带有完整的远程控制和数据采集系统，有效提高了操作效率和管理水平。
3.加强节能降耗、环保经济该工程采用低压启动、变频控制、高效换热、余氯自动调节等技术，有效降低了设备使用和运营成本；此外，该工程还采用锅炉烟气余热回收以及经过二次沉淀和生物处理后的废水回用等措施，实现了循环利用和无害化排放的目的。
二、广州市番禺水厂扩建工程设计该工程是广州市为适应发展需求，在保证城市供水安全和水质要求的前提下扩建现有水厂。
该工程包括原水处理、宣股消毒、深滤、生物过滤、臭氧消毒、砂滤、高效压滤、臭氧消毒等技术，旨在提高供水量，改善供水质量和提高服务水平和运行效率。
该工程的优良设计主要体现在以下几个方面：1.先进成熟的技术装备，水质优良该工程采用宣等消毒技术、高效生物滤池、高前进式净水设备等先进成熟的技术装备，将水中的浑浊物质、有机物和病原体去除干净，达到严格的出水规范。
2.完善的自控系统，管理智能该工程实现了集成化控制、远程监控和数据采集等技术，并配备触摸屏显示和报警装置，提高了设备的智能化管理和运行效率。
建筑给水排水工程识图(2024)
给水系统的组成
包括引入管、水表节点、给水管道、配水装置和用水设备 等。
给水方式
根据建筑物的性质、高度、配水点的布置情况以及室外给 水管网的压力和水量等因素确定，如直接给水方式、设水 箱的给水方式、设水泵的给水方式等。
给水管材与附件
常用的给水管材有钢管、铸铁管、塑料管等，附件包括阀 门、水表、水龙头等。
少水垢的产生。
消毒设备
03
通过物理或化学方法杀灭水中的细菌、病毒等微生物，保证水
质安全，常见类型有紫外线消毒器、臭氧发生器等。
18
05
2024/1/26
建筑给水排水系统安装与调试的识图
19
给水系统安装与调试的识图
给水管网布置图
包括进水管、干管、支管等管 道的走向、管径、标高、连接
方式等。
2024/1/26
包括管道编号、管径、管道坡度、标高、 管道材质等。
阀门标注
包括阀门类型、规格型号、公称压力、公 称通径等。
设备标注
包括设备名称、规格型号、安装位置、标 高、重量等。
常用符号
如水流方向箭头、管道连接符号、阀门图 形符号等。
10
2024/1/26
03
给水排水管道及配件的识图
11
给水管道及配件的识图
给水管道Байду номын сангаас
识别给水管道的材质（如钢管、铸铁 管、塑料管等）、管径、连接方式等 ，并理解其在建筑给水系统中的作用 。
给水配件
识别各种给水配件（如水龙头、阀门 、水表等）的型号、规格和安装位置 ，理解其在给水系统中的作用和原理 。
管道布置
理解建筑内部给水管道的布置原则， 如干管、立管、支管的走向和位置， 以及管道与墙体、楼板等建筑构件的 关系。
基坑施工的地下水处理
基坑施工的地下水处理在土方开挖过程中，当开挖的基坑底面标高低于地下水位时，土的含水层会被切断，地下水会不断地渗入坑内，若不采取措施将坑内的水及时排走或将地下水位降低，不但会使施工条件恶化，而且地基土被水泡软后，容易造成边坡塌方并使地基承载力下降。
因此，为保证工程质量和施工安全，在基坑开挖前或开挖过程中，必须采取措施，降低地下水位。
基坑施工中，井点降水是目前较为普遍采用的一种降低地下水位的方法。
它可使基坑在干燥状态下施工。
但用井点降水法在降低地下水位的同时，会使周围的土层因失去原有的水分而产生同结压缩，如果处理不当，将会造成危害，特别是在软土地层中进行井点降水施工时，更应加以注意。
若在井点降水的同时。
辅之以井点回灌，可收到良好的技术经济效果。
一般来说，降水深度在3～6m的井点，选择轻型井点降水方法，为了保证基础的正常施工，减少对周围邻近建筑、管线、路面的不利影响，几年来，我们采取了一些措施，并取得了较好的技术经济效果，本文结合工程实例对轻型井点降水法作一简要介绍。
一、工程实例兴宝厂房基础施工，基坑底宽8m，长15m，基坑深4.5m。
挖土边坡1:0.5。
据地质勘察资料表明，在天然地面以下为1.0m厚的亚黏土，其下有8m厚的砂砾层，K=12m／d，再往下为不透水的黏土层。
地下水位在地面以下1.5m，采用轻型井点降低地下水位。
二、轻型井点的设备与布置轻型井点设备由管路系统和抽水设备组成，管路系统包括：滤管、井点管、弯联管及集水总管。
轻型井点的布置应根据基坑的平面形状及尺寸、基坑深度、土质、地下水位高低与流向、降水深度要求等因素确定。
1平面布置：当基坑宽度小于6m，且降水深度不超过6m时，可采用单排线状井点，布置在地下水流上游一侧，两端延伸长度以不小于槽宽为宜。
如宽度大于6m或土质不良，可用双排线状井点，当基坑面积较大时宜采用环状井点。
考虑到便于挖土机和运土车辆出入基坑，有时亦可布置成“U”形。
井点管距离基坑壁一般可取0.7-1.0m，以防局部漏气。
某学生宿舍工程建筑给排水及采暖工方案
某学生宿舍工程建筑给排水及采暖工方案一、概述某学生宿舍工程建筑的给排水及采暖工方案是一项重要的工程设计任务，它直接关系到宿舍楼的使用效率和质量。
本文将从以下方面分析该宿舍楼的给排水及采暖工方案：建筑结构、水力特性、水处理设施、给水系统、排水系统、采暖系统等方面展开分析。
二、建筑结构该宿舍楼为六层高，建筑面积共计5000平方米，采用框架结构、混凝土结构和砖混结构等材料进行建筑。
这种结构使得水力特性需要进行优化设计，确保给排水系统和采暖系统的稳定运行。
三、水力特性该宿舍楼给排水系统的水流通过降管、污水管、雨水管等排放，需要充分考虑以下方面：1. 管道降级问题：在水力特性设计中，需要根据整个导管系统的实际运行情况，对管道的大小、长度、衔接处等因素进行调整和优化，确保管道直径充足。
2. 水力防喷措施：在设计阀门和软管等疏通设施时，应遵循基本的安全原则，确保防止因管道积压等情况产生喷溅现象。
3. 排水方式的合理选择：该宿舍楼由于区域地势比较平坦，需要选择合适的排水方式，以防止地面积水渗透。
四、水处理设施水处理设施包括污水处理设施和生活用水过滤设施。
污水处理设施应采用先进的处理技术，充分净化污水，达到国家污染物排放标准，以防止对环境产生负面影响。
生活用水过滤设施则应具备良好的过滤效果和稳定运行性能，确保给水系统的健康性和安全性。
五、给水系统该宿舍楼给水系统需要包括有害物质的筛选、流量调整、水压调整等，并且需要结合水力特性进行优化设计，充分保证水压稳定。
同时，在水管的材料选择上需要注意材质的安全性和卫生性，以确保生活用水的安全。
六、排水系统该宿舍楼排水系统的设计要充分考虑到污水管、截污口、检查井、接头等排水系统组成部分的统一调配，确保排水系统的流量均衡和运行流畅。
此外，在排水系统中应加入适当的通风设备，以确保系统内的空气流畅和健康。
七、采暖系统该宿舍楼采暖系统的设计应该根据室内的温度和湿度等因素，结合本地气温和季节等多种因素进行优化，并考虑系统在连续工作状态下的能耗情况，以精确控制能源的耗费，降低对环境的影响。
一级建造师中的建筑工程施工项目环保控制与评价实例分析
一级建造师中的建筑工程施工项目环保控制与评价实例分析在建筑工程领域中，环保控制和评价是至关重要的方面。
一级建造师承担着负责管理和监督建筑工程施工过程中环境保护措施的责任。
本文将通过分析实例来探讨一级建造师在建筑工程施工项目中的环保控制与评价。
实例一：水处理系统建设在某大型住宅小区的施工项目中，一级建造师面临着水处理系统建设的环保控制与评价任务。
首先，建造师需要确保水处理设备的选用符合环保标准，并且在施工过程中严格按照设计要求进行安装和调试。
其次，建造师需要指导监理人员和工程队在施工现场进行水质监测，以及检查处理设备的运行状况。
及时发现并解决水质超标等问题，确保施工过程中的废水排放符合环保法规。
此外，一级建造师还应对水处理设备的维护和保养进行评价，确保设备长期运行稳定，并提供合理的维护建议，以减少对环境的影响。
实例二：垃圾分类与处理在另一个建筑工程项目中，垃圾分类与处理成为一级建造师需要关注的环保控制与评价内容。
建造师需要与施工队合作，制定有效的垃圾分类方案，并确保施工现场配备了合适的垃圾分类设施。
同时，一级建造师还需要监督施工队的垃圾处理操作，确保垃圾的收集、运输和处理符合环保要求。
在发现违规操作或设备故障时，建造师需要及时纠正并采取措施，以保证垃圾处理过程的环保性。
此外，建造师还应评价施工队对垃圾分类和处理工作的执行情况，并提供改进建议，以提高整体垃圾处理的效率和环境友好性。
实例三：能源利用与环境保护在某工业园区的建筑工程施工项目中，一级建造师需要关注能源利用与环境保护的问题。
建造师应与设计师紧密合作，确保建筑的能源利用效率达到规定的环保要求。
在施工过程中，建造师需要监督工程队对能源的使用进行调控，确保避免能源的浪费和不必要的环境污染。
建造师还需评价工程队在能源管理方面的表现，并提供改进措施，以提高能源利用效率。
同时，建造师还应推广和普及环保节能理念，培训工程队员和相关人员，引导他们在施工现场注重节约能源和减少环境污染。
中水处理设计实例
某大学中水处理设计实例一.工程概况:某大学学生宿舍区北临校园体育场,西面为食堂,南接现有学生宿舍区,东侧为校园休闲山体.建筑呈行列式布置.宿舍分一类宿舍和三类宿舍二大类,均为六层建筑,其中1#.2#.3#楼为一类宿舍,其内设单独的卫生间,1#宿舍建筑面积7856.76m2,2#宿舍7856.78m2,3#宿舍6405.66m2,总建筑面积22119.18m2,共按2544人入住设计;4#.5#.6#楼为三类宿舍,其内设公共盥洗室和淋浴室,每栋建筑面积均为5447.67m2,总建筑面积16343m2,共按2736人入住设计.食堂面向宿舍区,东面设置餐厅出入口,食堂共分四层,建筑面积为5461.40m2.因本工程位于某市郊区,周围为自然山体,市政给水资源不是很丰富,本着节约水资源出发,本工程考虑收集1~6号宿舍楼的淋浴废水和盥洗废水(并考虑与前.后期生活废水合并)作为中水源水,经中水处理站处理后用于小区内冲厕用水.二.水量平衡计算:水量平衡计算表由上表及图所示,本工程选用优质杂排水作为中水原水是可行的,其中水原水量设为：Q py=350 m3/d,并采用自来水作中水补充水源. 三.中水处理工艺计算:(一) 中水处理工艺流程方案选择:因本工程中水原水为淋浴排水与盥洗排水组成的优质杂排水,所以采用以物化处理为主的工艺流程.工艺流程框图经过此工艺流程处理后的水质标准: BOD5<20,CODmn<30,SS<10 (二) 各种水水质标准优质杂排水水质标准:BOD5:100,CODmn:80,SS:100,ABS:11.生活杂用水水质标准: :BOD5:10,CODmn:50,SS:10,.(三) 中水处理设施处理能力:设中水处理设施运行时间采用24小时连续运行.q=Q py/tq____设施处理能力（m3/h）Q py___经过水量平衡计算后的中水原水量（m3/d）(350)t_____中水设施每日设计运行时间（h）(24).q= Q py/t=350/24=14.58 m3/h.(四) 格栅的设置:本工程格栅设于格栅井内,且格栅条空隙宽度为8mm (采用一道格栅),其倾角采用750.(五) 调节池计算:本工程工艺处理设施运行时间为24小时连续运行,调节池有效容积计算如下:V s= Q py*CV s_____调节池有效容积, m3Q py____中水日处理水量，m3（350）C______调节池有效容积占日处理量的百分数%(40%)V s= Q py*C=350*0.4=140 m3调节池高设为H=3.5 m,有效水深设为H1=3.2 m,则调节池有效面积为: F= V s/ H1=140/3.2=43.75 m2调节池采用距形,则其BxL =6x7.5,则其面积为:6*7.5=45 m2>43.75 m2满足要求.并考虑在池底设置水下曝气器.(六) 毛发聚集器的设置:本工程毛发聚集器设于污水泵吸水管上,毛发聚集器要求如下:1.过滤网的有效过水面积等于连接管截面面积的2.5倍.2.过滤网的孔径为3mm.(七) 沉淀池计算:1.本工程采用斜管沉淀池,其设计参数如下:表面负荷:U0=2m3/ m2.h, 斜管长ι=1m, 斜管倾角θ=600斜管管径d=100mm, 保护超高为h1=0.3m, 清水区高度为：h2=0.7m,配水区高度为: h3=1.0m, 积泥区高度为: h4=0.53m,最大出水负荷<1.70L/S. m.2.表面负荷计算: U0=2m3/ m2.h=0.56mm/s.3.流量计算：Q=350 m3/d=14.58 m3/ h.=4.05L/S4.清水区面积：F=Q/ U0=14.58/2=7.3 m25.沉淀池尺寸:采用距形池,其长度为宽的2倍,即L=2B,则:2B2=7.3,得出B=1.9 m,取2 m则:L=2*B=2*2=4 m则:F=4*2=8 m2>7.3 m2满足要求.6.净出水口面积计算:为了配水均匀,进水布置在4 m长的一侧.在2 m 宽度中扣除0.3 m无效长度,则净出水口面积:F’=(B-0.2)*L/KK____斜管结构系数. 1.03F’=(B-0.2)*L/K=(2-0.2)*4/1.03=6.99 m27.沉淀池高度计算:斜管高度: h5=L*Sin600=1*0.87 m则池高：H= h1+ h2+ h3+ h4+ h5=0.3+0.7+1+0.53+0.87=3.4 m.8.核算:以沉淀池出水负荷来核算..Q f=Q /L=4.05/4=1.01L/S.m<1.70L/S.m满足要求.8.其它:排泥采用穿孔管,出水采用堰口出水方式.9.斜管沉淀池(八)中间水池:中间水池容积取调节池容积的11%,则中间水池容积V=0.11*140=15.4 m3,取中间水池高H=1.5 m,保护超高为0.3 m则中间水池面积:F=.V/H=15.4/1.2=12.8 m2中间水池平面尺寸边长为:L=12.81/2=3.6 m.(九)本工程中水过滤采用石英砂压力过滤器过滤.1. 设计参数:滤速为:v=10m/h, 反冲洗强度：q=40L/ m2.s,反冲洗时间t=5min, 2.过滤器面积：F=Q/ v式中：F____过滤器面积(m2)Q____过滤器处理能力(m3/ h)( 接两倍日处理量计算29.16)V____滤速(m/h)(8)F=Q/ v=29.16/10=2.9 m2.3.反冲洗水量: Q1= q*F*t=40*2.9*5*60=34800L=34.8m3,其反冲洗水由反冲泵从清水池中抽取供给.4.过滤罐尺寸计算:采用两个过滤罐n=2.(1)每罐过滤面积F1=F/n=2.9/2=1.45 m2(2)每罐半径:R= (F1/3.14)1/2=(1.45/3.14) 1/2=0.68 m(3)每个过滤罐直径:d=2*R=2*0.68=1.36 m,取1.4 m.(十)清水池计算:清水池的调节容积按中水系统日用水量的35%计算. 则:V=Q d.*0.35=350*0.35=122.5 m3,设清水池高为:3.5m(其中超高保护高为0.3 m)则清水池面积为:F=122.5/3.2=38 m2.则清水池平面尺寸为:BXL=4X9.5 m.(十一)混凝剂计算:1.本工程中水混凝剂采用精制硫酸铝,其性质为:无水硫酸铝含量为:52%,2.本工程助凝剂采用活化硅酸.3.药液箱容积的计算:本工程混凝剂投药率为:20mg/L,采取每天制药一次.则药液箱容积V=a*Q/(10*b*n)式中：V ___药液箱容积, La____混凝剂投药率, mg/L (20)Q____日处理水量, m3/d (350)b ____药液含量,一般采用20n_____每日配制药液次数,(1)则:V=a*Q/(10*b*n)=20*350/(10*20*1)=35L4. 本工程投药采用泵前投药方式,由孔口计量设备苗嘴流出的混凝剂药液投加在水泵吸水管上.采用孔口计量投药设备(十二)消毒剂计算:1.本工程消毒剂采用次氯配钠消毒剂,采用直流式次氯酸钠发生器.2.次氯酸钠发生器的产量计算如下式:W=24QD/T式中：W____次氯酸钠发生器的有效氯产量,g/hQ____被消毒水的最大日平均时流量, m3/ h(14.58)D____水的设计加氯量, mg/L(20)T____发生器的工作时间, h(10)W=24QD/T=24*14.58*20/10=700g/h3.食盐用量的计算如下式:G=24QDS/1000式中：G_____食盐用量,kg/dQ____被消毒水的最大日平均时流量, m3/ h(14.58)D____水的设计加氯量, mg/L(20)S____生产单位质量有效氯所消耗的食盐量, kg/kg (3.5) G=24QDS/1000=24*14.58*20*3.5/1000=24.5 kg/d4.盐水槽的容积计算如下式:Vs=100G/(n*N)式中：Vs_____盐水槽的有效容积,LG______食盐用量,kg/d(24.5)n ______稀盐水浓度,%(4)N______每日配制次数,(1)Vs=100G/(n*N)=100*24.5/(4*1)=612.5 L5.次氯酸钠贮液槽容积计算如下式(有效容积):Act=QDt/C式中：Act_____贮液槽的有效容积，LC______次氯酸钠溶液的有效氯浓度, g/ L(8)(或按产品说明书)t_______贮液时间, h. t=24-T=24-10=14 h (T为发生器工作时间). Q____被消毒水的最大日平均时流量, m3/ h(14.58)D____水的设计加氯量, mg/L(20)Act=QDt/C=14.58*20*14/8=510.3 L6.稀盐水(4%)的配制:由溶盐池配制浓度15%左右的浓盐水,静止沉淀后,用比重计测定其浓度,再配制成4%浓度的需要量,启动盐水泵将一定体积的浓盐水送入盐水槽中,然后加入清水使其成为需要浓度的稀盐水.7.配制612 L4%浓度的稀盐水所需浓盐水体积计算:(1)浓盐水浓度计算如下式:Cs=а*Ds-b式中：Cs_____盐水的质量百分比浓度，%Ds_____盐水的比重, kg/L(1.1)(应由实测数据为准)а.b _____系数,常温下取а=151.7, b=151.83Cs=а*Ds-b=151.7*1.1-151.83=15%(2)配制612 L4%浓度的稀盐水所需浓盐水体积:V=4*612/15=163.2 L.8. 本工程消毒液投放采用水射器投药方式四.结束语从本工程来看,对具有丰富优质杂排水的大型居住社区来说,从水量平衡及计算不难看出,其优质杂排水水量与中水用水量之间本身就可达到长期平衡关系,所需自来水补充水量很小,完全可达到自身循环,大大节约了水资源;且优质杂排水具有较好的原水水质,其处理流程采用完全成熟的传统处理工艺,具有较为丰富的设计.施工.管理经验,有利于降低中水的运行成本,提高中水工程建设的社会及经济效益.某钢铁制品厂废水处理设计近年来，钢铁制品企业飞速发展，生产规模不断扩大，废水的处理随之显得十分必要和紧迫。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑中水处理工程设计实例
摘要：针对项目用地紧张、处理后出水用作冲厕、绿化浇洒等特点，提出一种结构紧凑的二级生物接触氧化加物化法处理的中水处理工艺。
介绍了其工艺流程、设计参数、设计总结等，可为类似工程项目的中水处理设计提供参考。
关键词：中水处理；生物接触氧化；建筑中水
abstract: the tight project site, the treated water used for flushing and poured green features, provide a compact two biological contact oxidation plus the physico-chemical treatment in water treatment processes. describes the process, design parameters, design summary, etc., designed to provide a reference for similar projects in water treatment.key words: water treatment; biological contact oxidation; construction of water
中图分类号：tu7 文献标识码： a文章编号：2095-2104（2012）随着人类社会的进步和经济的发展，工农业生产用水量的增加,
城市的日益扩展，特别是世界人口急剧增多，加之人类活动失控,
水资源消费量急剧增加，造成环境恶化，水资源污染及浪费严重，采用建筑中水系统，使污水处理后回用于建筑物和建筑小区供生活杂用，既可减少污染排放，使污水无害化，又可增加可利用的水
资源从而节省水资源，是保护环境，防治水污染，缓解水资源不
足的重要途径之一[1]。
城市节水和污水再生利用潜力的发挥，很大程度上受政府政策的影响。
因国家政策调整、处理技术成熟、水价等因素，建筑中水设施的发展势头迅猛[2]。
北京市建筑中水设施的数量由 1993年85座发展到 2005年400 余座，2004年北京全市利用中水 3.00×107m3，其中市政中水利用量 2.40×107m3，主要用于东南郊工业和市政；建筑中水利用量6.00×106m3，主要用于冲厕等市政杂用[3]。
1工程概况
昌平某生命科学园坐落于北京市昌平区中关村科技园区内。
园区南邻北清路，东边为中关村国际商城，地上总建筑面积为186354m2，拟分四期进行建设。
该本项目为一期工程，一期为一座高档办公楼，地上四层，地下二层，檐高高度为20.9m，地上总建筑面积38577 m2，包括办公区域及数据中心两大部分。
该项目排水采用污、废分流系统。
首层及以上排水系统采用重力排水，废水重力排至地下二层中水处理站调节池内，污水重力排至市政污水管，地下一层洗浴废水通过提升泵压力排至中水处理站调节池，地下室卫生间污、废水通过提升泵压力排至市政污水管，地下一层餐饮污水经隔油处理后通过提升泵压力排至市政污水管，地下二层中水处理站、给水、消防泵房、换热站等设备用房集水坑废水通过提升泵压力排至市政污水管。
项目水量平衡见图1：
图1 项目水量平衡图
中水处理站设计处理量90吨/日，进水为办公楼卫生间废水及地下一层洗浴废水，进出水水质见表1：
表1 设计进、出水水质
表中进水水质为卫生间废水及洗浴废水依据《建筑中水设计规范》（gb 50336-2002）建筑物中水水源水质标准经加权平均所得，出水水质依据《污水再生利用工程设计规范》（gb50335-2002）水质控制指标所得。
2工程设计
2．1设计依据
《建筑给水排水设计规范》（gb 50015-2003 2009版）
《民用建筑太阳能热水系统应用技术规范》（gb 50364-2005）《建筑中水设计规范》（gb 50336-2002）
《室外排水设计规范》（gb50014-2006）
《污水再生利用工程设计规范》（gb50335-2002）
2．2工艺流程
设计工艺流程见图2
图2 中水处理工艺流程图
设计处理量90吨/日，中水处理系统设置于地下二层中水处理站
内，采用二级生物接触氧化+物化法处理工艺,中水处理流程如下：废水经格栅栅渣后进入调节池，由污水提升泵提升至一级生物接触氧化池，经一级生物接触氧化池好氧生物降解后重力流入二级生物接触氧化池，经二级好氧生物降解后重力流入混合反应池，混合反应池内加入絮凝药剂进行混凝反应，并重力流入斜板沉淀池进行固液分离，出水重力排放至中间水池，经提升泵加压输送至过滤池，过滤出水经加药消毒后重力排入中水贮池，剩余污泥排至污水集水坑，经潜污泵提升就近排放至室外污水检查井，经化粪池处理后排入市政污水管网，处理站内格栅间、调节池、一级生物接触氧化池、二级生物接触氧化池等设备间及构筑物内的废气经活性炭气体除
臭设备除臭达标后由管道输送至大楼屋面排放，废水处理系统采用双电源与发电机供电（利用楼内拟设电力系统）以确保超越排水泵的正常运行。
2．3主要构筑物设计参数
①格栅：格栅的设计流量为5.6l/s，该项目设置一道机械格栅，依据《建筑中水设计规范》（gb 50336-2002）规定，采用细格栅的栅条间隙应小于10mm，取2.5mm，过栅流速取0.7m，栅前水深取
0.4m，安装倾角为60°，格栅宽度0.3m，渠宽0.7m。
②调节池：中水处理站平均日处理水量为90m3/d，建筑物日排水时间为12小时（发生在白天），排水集中在上班时间（9小时内），且中水处理工艺连续24小时运行，故每小时处理的水量相等，为
90/24=3.75m3（取4m3）。
调节池的有效容积为：90-4*9=54m3，有效水深为2.5m，调节池占地面积为：a=54/2.5=21.6m2，取22 m2。
③生物接触氧化池：依据《室外排水设计规范》（gb50014-2006）为达到较高的水处理质量，该项目采用两段串联的接触氧化池。
接触氧化池内设内置式悬浮填料，填料容积负荷取2.0kgbod5/(m3·d),生物接触氧化池的填料总有效容积为：v=（220-10）*90/（2.0*1000）=9.45 m3 (取10 m3)，每段生物接触氧化池填料容积为：10/2=5 m3，填料厚度取0.6m，生物接触氧化池总面积为：a=5/0.6=8.3m2，取9m2。
④混合反应池：设计采用浆板式机械絮凝池，絮凝时间15~20min，池内设3挡搅拌机，各挡搅拌机之间以隔墙分开，隔墙孔上、下错开，搅拌机叶轮线速度自第一挡的0.5m/s起逐渐减至末挡的
0.5m/s。
⑤斜板沉淀池：生物接触氧化池后斜板沉淀池表面水力负荷取
1.5 m3/(m2·h)，则斜板沉淀池表面积a=4/1.5=
2.67 m2，取3 m2；斜板净距取80mm；斜板长度取1.2m；斜板安装倾角取60°；沉淀区上部水深取0.8m；底部缓冲层高度取1m。
中间水池：取水力停留时间为2h，水池容积为：v=4*2=8 m3。
⑥过滤池:过滤池内填料采用匀质砂质填料，滤料粒径为
0.9~1.35mm，填料层厚度1.0m，滤速为5m/h，滤池面积为：
a=4/5=0.8m2，设置水反冲洗，水冲强度12l/m2·s。
⑦中间水池：取水力停留时间2小时，容积为：v=4*2=8 m3。
项目地下二层中水处理站平面布置如图3
图3 中水处理站平面布置图
3设计总结
①需根据进、出水水质条件选用成熟的中水处理工艺，该工艺可连续稳定运行，处理出水达到设计标准。
②项目的中水处理构筑物、设备的布置应紧凑合理，以节约占地面积，并便于维修管理。
③中水处理系统设计使用材料应普遍、常见，且易于更换、替代。
④调节池的设置应既满足贮水要求又最大限度减少容积。
参考文献：
[1]马建芳.建筑中水发展趋势及其技术应用[j]. 山西建
筑,2003,11:76-77.
[2]郭清斌,潘春雨. 建筑中水正在兴起[j].城市住
宅,2008,2:116-117.
[3]宋磊.北京市中水利用情况和分析[j].北京水
务,2006,2:32-33.
注：文章内所有公式及图表请以pdf形式查看。
