电压时间型负荷开关动作原理及分合闸测试
负荷开关工作原理
负荷开关工作原理
负荷开关是一种用于控制和保护电路中电源负荷的开关装置。
它的工作原理基于电流的感知和控制。
以下是负荷开关的工作原理的详细描述：
1. 感知电流：负荷开关内部装有一个电流传感器，通常是一个电流互感器（CT）或霍尔效应传感器。
当负载电路通过负荷开关时，传感器会感知到通过负载的电流。
2. 比较电流：负荷开关内部有一个比较器，用于将感知到的电流与设定的阈值进行比较。
阈值可以通过负荷开关上的调节旋钮或数字界面进行设定。
3. 判断电流状态：根据比较结果，负荷开关可以判断电流是否超过设定的阈值。
如果电流小于阈值，负荷开关会保持闭合状态，并继续供电给负载。
4. 断开电路：如果电流超过阈值，负荷开关会触发断开电路的操作。
这可以通过机械或电磁机构实现，例如触发电磁继电器或电磁释放机构，使开关打开并切断电源。
这样可以保护负载免受过电流的损害。
5. 报警功能（可选）：一些负荷开关还可以具备报警功能，当电流超过设定阈值时，会触发声音或灯光等报警信号，以提醒操作人员及时处理故障。
总之，负荷开关通过感知电流、比较电流与设定的阈值、判断电流状态以及控制断开电路，以保护负载免受过电流的损害。
负荷开关工作原理

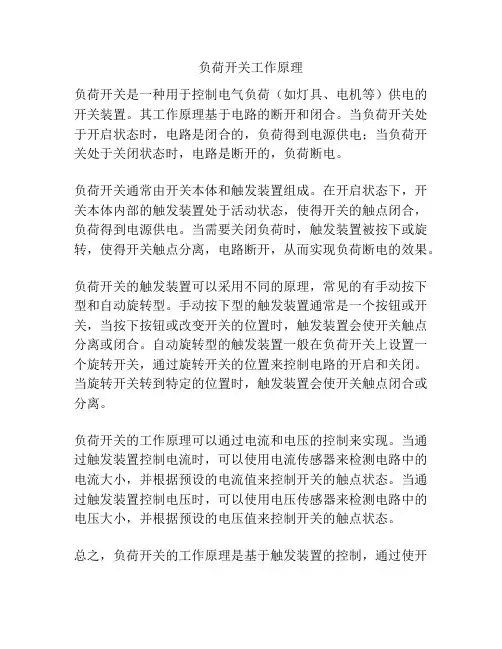

负荷开关工作原理
负荷开关是一种用于控制电气负荷（如灯具、电机等）供电的开关装置。
其工作原理基于电路的断开和闭合。
当负荷开关处于开启状态时，电路是闭合的，负荷得到电源供电；当负荷开关处于关闭状态时，电路是断开的，负荷断电。
负荷开关通常由开关本体和触发装置组成。
在开启状态下，开关本体内部的触发装置处于活动状态，使得开关的触点闭合，负荷得到电源供电。
当需要关闭负荷时，触发装置被按下或旋转，使得开关触点分离，电路断开，从而实现负荷断电的效果。
负荷开关的触发装置可以采用不同的原理，常见的有手动按下型和自动旋转型。
手动按下型的触发装置通常是一个按钮或开关，当按下按钮或改变开关的位置时，触发装置会使开关触点分离或闭合。
自动旋转型的触发装置一般在负荷开关上设置一个旋转开关，通过旋转开关的位置来控制电路的开启和关闭。
当旋转开关转到特定的位置时，触发装置会使开关触点闭合或分离。
负荷开关的工作原理可以通过电流和电压的控制来实现。
当通过触发装置控制电流时，可以使用电流传感器来检测电路中的电流大小，并根据预设的电流值来控制开关的触点状态。
当通过触发装置控制电压时，可以使用电压传感器来检测电路中的电压大小，并根据预设的电压值来控制开关的触点状态。
总之，负荷开关的工作原理是基于触发装置的控制，通过使开
关触点闭合或分离，实现电路的闭合或断开，从而控制负荷的供电状态。
电压时间型馈线自动化系统的参数整定方法
一．原理概述重合器与电压时间型分段负荷开关配合的馈线自动化系统是一种典型的就地型馈线自动化模式，适用于辐射网、“手拉手”环网和多分段多联络的简单网格状配电网，不宜用于更复杂的网架结构。
该馈线自动化系统中，重合器采用具有两次重合功能的断路器，第一次重合闸延时长（典型为15s ），第二次重合时间短（典型为5s ）。
重合闸时间各区域设置略有不同。
分段负荷开关具备两套功能：当作为线路分段开关时，设置为第一套功能，一侧带电后延时X 时限自动合闸，合到故障点引起重合器和分段负荷开关第二轮跳闸，故障区间两侧的分段开关由于Y 时限和故障残压闭锁，重合器再次延时重合后恢复故障点电源侧的健全区域供电。
联络开关设置为第二套功能，当一侧失电后延时XL 时限后自动合闸，恢复故障点负荷侧的健全区域供电。
另外分段开关在X 时限或联络开关在XL 时限内检测到开关两侧带电，禁止合闸避免合环运行。
二．参数整定下面针对三种典型网架结构描述其参数整定方法。
1. 辐射网（多分支）以图1所示配电线路为例，电源点S 为变电站出线断路器（具有2次重合闸功能），分段开关A 、B 、C 、D 为电压-时间型分段开关.S图1 典型辐射状馈线参数整定：原则（1）：为避免故障模糊判断和隔离范围扩大，整定电压-时间分段开关的X时限时，变电站出线断路器的第一次重合闸引起的故障判定过程任何时段只能够有1台分段开关合闸。
一般整定X时限时应将线路上开关按变电站出线断路器合闸后的送电顺序进行分级，同级开关从小到大进行排序，保证任何间隔时间段只有一台分段开关合闸。
参数整定步骤如下：（1）确定相邻分段开关的合闸时间间隔△T；（2）各分段开关按照所在级从小到大，依次编号，线路所有开关顺序号依次表示为n1，n2，n3 (i)（3）根据各分段开关的顺序，以△T为间隔顺序递增，计算其绝对合闸延时时间，第i台开关的绝对合闸时间ti=ni△T；（4）任意第i台开关的X时间为它的绝对合闸延时时间减去其父节点的绝对合闸延时时间Xi=ti-tj（序号为j的开关，是序号为i的开关的父节点。
开关分合闸线圈动作电压试验
注意事项
1、某些开关控制回路接线有问题，导致试验 仪器或检修电源保护跳闸的情况，此时可将控 制回路接线排上的试验端子拆出，将分合闸线 圈（包括限流分压模块）与控制回路其它部分 隔离，然后单独对分合闸线圈加压操作 2、有时候受现场强电场干扰，控制回路在电 源切除后仍可测到电压，此时应该再次核实电 源是否确已断开，如不能核实，则按1进行试 验。
开关分合闸线圈动作电压试验
讲解人：谢植飚
试验前准备（做解释）
开关控制回路接线图 万用表 开关直流操作电源或交流调压器 记录本 螺丝刀（必要时） 远方/就地转换开关钥匙（必要时）
试验步骤
图纸查阅，确定试验端子号（详细说明） losing、tripping，HC、TC、HQ、TQ 将开关控制操作电源切除（属于工作票的安全 措施，由值班员操作） 将开关的“远方/就地”转换开关设在“就地” 位置 用万用表测量试验端子号的交直流对地电压
试验步骤
确认试验端子无交直流电压后测量分合闸线圈 的电阻值，确认试验端子无误。 操作仪器，核实试验端子的正负极性，将仪器 相应电压极性的输出端子接到开关操作回路的 试验端子上。 按规程要求，合闸时合闸电压调至额定操作电 压的80％，分闸时电压先调至额定操作电压30 ％进行分闸操作，然后再升到65％进行操作。 并将数据记录到试验记录本中。
注意事项
3、某些开关的分合闸线圈无引出端子， 此时可在控制回路的正负电源线上施加 操作电压，利用开关的就地操作按钮/把 手进行操作。这样做必须确认开关的操 作电源仪器容量足够大。 4、拆除二次端子应填写二次措施单 5、试验完毕将现场恢复到试验前状态
高压负荷开关实验报告
高压负荷开关实验报告1. 引言高压负荷开关是电力系统中一种重要的保护设备，用于在线路过载或故障时切断电流，保障系统的安全运行。
本次实验旨在通过实际操作，了解高压负荷开关的工作原理和性能特点。
2. 实验原理高压负荷开关是一种机械式开关，主要由主控制机构、连接器、触头和弹簧等组成。
在正常工作状态下，弹簧将触头使保持闭合状态，电流可以顺利通过。
当线路发生过载或故障时，系统会产生大电流，通过电流感应器检测到这一过载信号后，控制机构会触发弹簧机构，使主触头迅速分离，切断电流，达到保护系统的目的。
3. 实验步骤3.1 实验准备- 高压负荷开关- 电源- 电流感应器- 示波器- 电压表- 电流表3.2 实验过程1. 将实验所需设备连接好，确保电路接线正确。
2. 打开电源，调整电压和电流的合适大小。
3. 在无负荷情况下，观察示波器图像，并记录数据。
4. 调整实验电路，使其出现过载或故障情况，同时观察示波器图像和记录重要数据。
5. 对比无负荷和有负荷情况下的数据，并分析实验结果。
备注：在进行实验时，应注意安全操作，确保自身和实验设备的安全。
4. 实验结果与分析经过实验测试，我们得到了高压负荷开关在不同工作状态下的数据。
在无负荷情况下，示波器图像呈现平稳的正弦波形，电流值和电压值均在正常范围内。
在有负荷情况下，示波器图像发生明显的变化，出现电流剧烈波动的情况，并且在最大负荷时出现电流突变的现象。
此时，高压负荷开关的保护机构迅速触发，主触头迅速切断电流，保护了系统的安全运行。
通过对比无负荷和有负荷情况下的数据，我们可以验证高压负荷开关的工作原理和性能特点。
在有负荷情况下，开关能够快速切断电流，保护系统免受过载或故障的影响。
5. 实验总结高压负荷开关是电力系统中重要的保护设备，能够在电路过载或故障时切断电流，保障系统的安全运行。
本次实验通过观察示波器图像和记录关键数据，验证了高压负荷开关的工作原理和性能特点。
实验过程中，我们注意到高压负荷开关在有负荷情况下能够快速触发并切断电流，从而保护了系统的安全。
负荷开关的工作原理
负荷开关（Load Break Switch）是一种用于配电系统的开关设备，它能够关合、承载和开断正常条件下的电流，并且能够通过规定的异常电流，如短路电流。
负荷开关通常用于切换负荷电流，而不是用于切断短路故障电流，尽管它具有一定的断路能力。
以下是负荷开关的工作原理：1. 开关组件：- 负荷开关由固定的触头（刀片）和可移动的触头（触头）组成。
固定触头通常与电源相连，而可移动触头则连接到负载或断路器。
2. 操作机制：- 负荷开关的操作可以通过手动机械操作或通过电动机驱动。
在手动操作中，操作者通过旋转开关手柄来打开或关闭电路。
在电动操作中，开关的驱动通常由控制系统或断路器辅助。
3. 灭弧装置：- 负荷开关通常配备有灭弧装置，用于在开断电流时熄灭电弧。
灭弧装置可以是简单的金属板，也可以是更复杂的气体灭弧室（如六氟化硫SF6）或压缩空气系统。
4. 弹簧操作机构：- 负荷开关的触头通常由弹簧操作机构驱动，这些机构在操作时储存能量，并在需要时释放，以实现快速和可靠的触头接触。
5. 分合闸过程：- 当负荷开关合闸时，可移动触头与固定触头接触，形成电路。
当开关分闸时，可移动触头从固定触头分离，切断电路。
6. 安全特性：- 负荷开关设计有安全特性，如防止误操作的安全锁定装置，以及确保在开断过程中电弧得到有效灭弧的机制。
7. 适用范围：- 负荷开关适用于10千伏以下的配电线路，它们通常与高压熔断器配合使用，以提供短路保护。
负荷开关的工作原理涉及到电气、机械和热力学的多个方面，其设计和操作需要考虑到可靠性、安全性和维护简便性。
通过正确的选择、安装和操作，负荷开关可以有效地管理配电系统中的负荷电流，并确保电力系统的稳定运行。
配网自动化与实现方式(电压时间型、电流计数型工作原理)
18
3.３.１国内变电站自动化技术
第一阶段： 在RTU的基础+当地监控系统. 未涉及继电保护,控制仍保留. 彩显
打印机
打印机 微机(当地监控系统)
★提高为用户服务水平和用户的满意程度 用户： ★提高电能质量和供电可靠率；
2
定义一：
配电系统自动化的概念
配电系统自动化是利用现代电子技术、通信技术、计算机 及网络技术，将配电网在线数据和离线数据、配电网数据 和用户数据、电网结构和地理图形进行信息集成，构成完 整的自动化系统，实现配电系统正常运行及事故情况下的 监测、保护、控制、用电和配电管理的现代化。
彩显
打印机
打印机 微机(当地监控系统)
鼠标
调度 中心
MODEM 数据采集及 控制部件
微机保护管理单元
YC
YX
YM
YK
22
23
对第二阶段SA的评价
优点： *系统造价低、体积小、减少占地面积。 *综合自动化本身已具有对各采集量进行处理能力，取 消变送器和常规测量仪表，还收集保护信息，所以不 必另设RTU，与调度通信。
30
断路器的定时限和反时限概念
★断路器常用的速断与过流保护，也有不同的开断时延，但这种时延只与保护 范围有关，一种故障电流对应一种开断时间
大
小
双时限: 两种动作特性
t2
1:定时限特性,t不随I变化.
应用于l随电流变化不明显场合,如较短线路.
2:反时限特性,t随I变化.
应用于I随电流变化明显场合,如较长线路.
高压开关故障检测的原理及方法
高压开关故障检测的原理及方法电力系统对供电的可靠性和经济性提出了越来越高的要求，高压输变电设备的安全运行已成为影响电力系统安全、稳定、经济运行的重要因素。
高压开关在电网中起着控制和保护的作用，当发生故障或事故时会引起电网事故或扩大事故。
国际大电网会议(CIGRE)对高压开关及其操作机构的可靠性进行过两次世界范围的调查，结果表明，大多数开关故障(主要故障的70%和次要故障的86%)属于机械性质，主要涉及操作机构、监视装置和辅助装置。
目前国内高压开关的问题也主要体现在机械故障上，如：绝缘拉杆脱落、断裂、击穿，水平拉杆断销等。
因此，高压开关机械故障的检测具有十分重要的意义。
1 高压开关机械故障检测基本方法及原理1.1 分、合闸线圈电流的检测高压开关一般都是以电磁铁作为操作的第一级控制元件，并且大多数开关皆以直流作为控制电源。
在每次分、合过程中，直流电磁线圈的电流随时间变化，此变化波形中蕴藏着极为重要的信息。
线圈电流波形可以反映的状态有铁心行程、铁心卡滞、线圈状态(如是否有短路匝)、与铁心顶杆连接的铁闩和阀门的状态、合、分线圈的辅助接点状况与转换时间。
通过对分合操作线圈动作电流的检测，运行人员可以大致了解开关二次控制回路的工作情况及铁心的运动有无卡滞等，为检修提供一个辅助判据。
分合闸线圈的电流是开关状态检测的一个重要内容。
通过霍尔传感器可以很方便的采集分合闸线圈的电流。
通过实测的波形与典型波形进行比较即可判断开关的铁心有无卡滞等问题。
1.2 高压开关动触头行程的检测高压开关的行程–时间特性是表征高压开关机械特性的重要参数，也是计算高压开关分、合闸速度的依据。
高压开关分合闸速度，尤其是开关合闸前、分闸后的动触头速度，对开关的开断性能有至关重要的影响。
因此，高压开关的行程–时间特性检测，是高压开关检测的重要内容。
由于开关动触头作直线运动，可以安装一个与动触头一起运动的附加件，当动触头做分、合操作时，该附加件随连杆做直线运动，通过光电传感器，将连续变化的位移量变成一系列电脉冲信号。
配网自动化及其实现方式(电压时间型电流计数型工作原理)
配电需求侧管理DSM
*远方抄表系统AMR
5
DSA和DMS的区别和联系
DMS： 是DSA功能的实现，侧重于计算机信息系统和控 制系统，它是配电控制中心的一个计算机平台或 者作为开放式的支撑环境。
DSA： 是功能意义上的概念，它除了包括实现配电自动 化功能的计算机信息系统和控制系统，还包括一 次开关设备。
应用I随电流变化不明显场合,如较
1
短线路.
2:反时限特性,t随I变化.
I
应用I随电流变化明显场合,如较长线路.
35
结构 功能
动作方式
重合器与断路器的比较
重合器
断路器
由灭弧室.操动机构.控制系统和 高压合闸线圈组成
由灭弧室.操动机构.
识别故障.断开故障电流.多次重 断开故障电流.电路分合闸 合.分闸闭锁.
1、配电系统自动化功能分析
*SCADA功能
由DA而来
*变电站自动化SA *馈线自动化FA
配网自动化系统DAS
*自动绘图/设备管理/地理信息系统AM/FM/GIS
配电系统 自动化
*配电系统高级应用软件DPAS 配电管理功
*配电工作管理DWM
能DMS
DSA
*故障投诉TC
*用户信息系统CIS
*负荷管理LM
25
第三阶段：
*按每个电网元件为对象。 *采用分散式系统，安装现场输入输出单元部件，完成保护 和监控功能，构成智能化开关柜； *与变电站控制室内计算机系统通信。采用串形口或 网络技术。
26
27
优点：
对第三阶段SA的评价
1.可靠性提高，任一部分设备故障只影响局部，即将‘危险’分散 2.简化了变电站二次部分的配置及二次设备之间的互连, 节省占 地面积和二次电缆的用量.
技能认证配网自动化运维考试(习题卷9)
技能认证配网自动化运维考试(习题卷9)第1部分：单项选择题，共54题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]完成主站配置后，可在分站通讯装置进行( )测试，查看主站收发报文是否一致从而确认通道配置是否正确。
A)收发短接B)收地短接C)报文D)误码率答案:A解析:2.[单选题]工作票只能延期( )。
A)三次B)两次C)一次D)不可以答案:C解析:3.[单选题]在DL/T634.5 104-2009规约中,控制域的长度为（）字节。
A)1B)2C)3D)4答案:D解析:4.[单选题]配电终端特别是户外环网柜的DTU、柱上断路器的FTU必须尽可能采用（）的多路电源供电，A)ABB)BC相C)CA相D)以上全选答案:D解析:5.[单选题]配电自动化站所终端操作控制回路当选择（）操作方式时，当地、远方均不能操作。
A)就地B)远方C)闭锁D)程序答案:C解析:D)遥控返校答案:D解析:7.[单选题]配电自动化系统主站系统性能指标中冷备切换时间应≤（）分钟A)1B)5C)10D)30答案:C解析:8.[单选题]配变终端应整机正常运行功耗宜不大于（）VAA)10B)8C)6D)5答案:A解析:9.[单选题]发生故障时，由故障点上游距离故障点( )的一级保护跳闸，尽量做到用户侧故障不造成线路停电，支线故障不造成干线停电。
A)最近B)最远C)中间D)不确定答案:A解析:10.[单选题]如果某厂站在主站侧的遥测系数均为1，则是在规约中使用( )传送遥测数据。
A)工程值B)浮点数C)归一化值D)标度化值答案:B解析:11.[单选题]三遥馈线终端采集不少于（）个遥信量A)2B)4|C)6D)8答案:A解析:12.[单选题]配电主站专用UPS电源故障属于（）。
13.[单选题]集中式配电自动化在全自动模式下故障处理时间小于（ ）分钟。
A)1B)2C)3D)5答案:C解析:14.[单选题]填用配电施全部完成后，方可下令开始工作。
负荷开关的原理是什么
负荷开关的原理是什么负荷开关是一种用于控制电路中负荷通断的开关。
它常用于低压配电系统中，能够在正常工作状态下保护电气设备的安全运行，同时也能用于紧急情况下进行设备的快速切断。
负荷开关的原理主要包括电磁原理和机械原理。
电磁原理是负荷开关正常工作的基础。
负荷开关内部通常会有一对电磁线圈，分别为控制线圈和释放线圈。
当外界施加正常工作电压到控制线圈时，电磁线圈中产生的磁场会引起线圈上的铁芯磁化，从而使得铁芯中的磁通量增加。
增加的磁通量会作用于另一对铁芯上，引起其产生电动势。
当这个电动势大于释放线圈中所施加的电压时，负荷开关就会自动切断负载。
负荷开关的机械原理是负荷开关实现通断操作的关键。
通常情况下，负荷开关内部会有一个机械装置，包括固定件、连杆和触头等。
固定件通常与电磁线圈相连，用于固定其他部件，保证其可靠工作；连杆是连接电磁线圈和触头的重要部件，通常被设计成一种杠杆结构，使得当电磁线圈通电时，能够将连接在另一端的触头迅速切断或者连接电路；触头则是负荷开关中与电路连接的关键部分，通常由金属材料制成，能够在通断操作时快速接触或者分离电路中的导体。
负荷开关在日常工作中的具体原理如下：当正常工作电压施加在负荷开关的控制线圈上时，控制线圈中的磁场会引起铁芯磁化，从而产生磁通量。
产生的磁通量会进一步作用于另一对铁芯上，并引起其中的电动势。
当电动势大于释放线圈中施加的电压时，释放线圈中的磁场逐渐减弱，释放线圈中的铁芯恢复原来非磁态。
在负荷开关工作的同时，机械装置也会快速启动。
当电磁线圈通电时，引起的磁场会使连杆发生运动，并将连杆一端连接的触头与电路或断开或者连接。
这样，就实现了负荷开关对负载通断的控制。
需要注意的是，负荷开关通常是一种单稳态设备，即它在通断操作后通常需要手动或者通过其他外部信号的干预才能切换回原来的状态。
这是为了确保开关的稳定性和安全性。
总之，负荷开关通过电磁原理和机械原理实现对电路中负荷的控制。
电磁原理是负荷开关正常工作的基础，它利用电磁线圈和铁芯之间的相互作用产生磁通量，进而切断或者连接电路中的负荷。
分合闸原理
分合闸原理分合闸是电气设备中常见的操作方式，它在电力系统中起着非常重要的作用。
分合闸原理是指在电路中，通过分闸和合闸操作，实现对电气设备的断开和闭合，从而实现对电路的控制。
本文将从分合闸的定义、原理、应用以及注意事项等方面进行详细介绍。
首先，分合闸的定义。
分合闸是指在电路中，通过控制开关，实现对电气设备的断开和闭合。
分闸是指将电路中的开关打开，从而使电路中的电流中断；而合闸则是指将电路中的开关关闭，使电路中的电流恢复流通。
分合闸操作通常由专门的操作人员进行，以确保操作的安全性和准确性。
其次，分合闸的原理。
分合闸的原理是通过控制开关的状态，来实现对电路的断开和闭合。
在电路中，开关的状态决定了电流是否能够正常流通。
当开关处于分闸状态时，电路中的电流被切断，电路处于断开状态；而当开关处于合闸状态时，电路中的电流得以恢复流通，电路处于闭合状态。
通过对开关状态的控制，可以实现对电路的分合闸操作。
再次，分合闸的应用。
分合闸操作广泛应用于电力系统中的各种电气设备中，如断路器、隔离开关等。
在电力系统中，经常需要对电路进行分合闸操作，以实现对电路的控制和保护。
通过分合闸操作，可以实现对电路的断开和闭合，从而对电力系统进行调控和保护。
最后，分合闸操作需要注意的事项。
在进行分合闸操作时，需要严格按照操作规程进行，确保操作的准确性和安全性。
操作人员应具备专业的操作技能和丰富的操作经验，以确保分合闸操作的顺利进行。
此外，在进行分合闸操作时，需要注意对电路的状态进行监测，确保电路处于安全的状态，避免发生意外事故。
总结而言，分合闸原理是电力系统中非常重要的操作方式，它通过控制开关的状态，实现对电路的断开和闭合。
分合闸操作广泛应用于电力系统中的各种电气设备中，对电力系统的安全运行起着重要的作用。
因此，在进行分合闸操作时，需要严格按照操作规程进行，确保操作的安全性和准确性。
