钢筋镦粗直螺纹经验交流
镦粗直螺纹钢筋连接施工要点分析
骤 ， 冷镦扩 粗， 即： 切削 螺纹 ， 再用 连接套 筒对 接钢 筋 。
２２工 艺特 点及 适用范 围 ． 钢筋 等 强 直 螺 纹连 接 是 我 国 近期 开 发 成 功 的 新 一代 钢筋 机械 连接技 术 。 它通 过对 钢筋 端部 冷镦 扩 粗 、 削螺 纹 ， 用连 接套筒 对接 钢筋 。 切 再 这种 接头
面扩 大而且 强 度也 有所 提高 ， 在镦 粗段 上 切 削螺 再 纹 时 不会造 成 钢筋母 材 横截 面 的削 弱 ， 它为 三个 步
些带 弯筋 的场合 、 筋笼 和钢筋不 能转 动的场 合 ， 钢 可利 用钢 筋一 端制 作加 长 螺纹 ， 连接 套 简 先全 部 将 拧入 一端 钢筋 。 另一 端 钢筋 端头 靠拢 后 将 连接 套 待 筒反拧 实现 对接 。标 准型接 头是 最常 用 的。套 筒长 度均 为 ２倍钢 筋直 径 ， （ ５ｍｌ钢筋 为 例， 以 ｐ ｉ ２ ｌ 套简 长 度 ５ ｍ 钢筋 丝头 长度 ２ ｉ。 筒拧 入一端 钢 ０ ｍ ５ｍｌ 套 ｌ 筋并 用 扳 手 拧 紧后 ， 头端 面 即在 套 筒 中 央 ， 将 丝 再 另一 端钢 筋丝 头拧 入并 用 普通 扳 手拧 紧 ， 用 两端 利 丝头相 互对 顶力 锁定 套筒位 置 。扩 口型接 头是 在连 接套 筒 的一 端增 加 ５ ６ｍ 长 的 ４ ￣ ｍ ５度 角 的扩 口段 ， 以利 钢筋对 中人 扣 。
４质 量 标 准
４ １保 证 项 目 ．
１钢 筋 的品种 和质量必 须符 合设计 要求 和有关 ）
标 准 的规定 。 检 验方 法： 检查 出厂 质量 证 明书 和试 验报 告单 。
④ 检 查合 格 的钢 筋直 螺 纹 ， 立 即拧 上 塑料 保 应
钢筋镦粗直螺纹经验交流
加工工人应逐个目测检查丝头的加工质量， 每加工10个丝头作为一批，用环规抽检一 个丝头，当抽检不合格时，应用环规逐个 检查该批的全部10个丝头，剔除其中不合 格的丝头，并调整设备至加工丝头合格为 止。
加工较好的镦粗直螺纹丝头
丝头加工好后，要用丝头保护帽进行保护， 避免机械损伤及丝头锈蚀的情况。
2、钢筋下料时，切口端面应与钢筋轴线垂直， 不得有马蹄形或挠曲，端部不直应调直后下 料。
钢筋端部未调直， 导致生产出来的丝头
出现挠曲的现象
3、钢筋原材在镦粗前必须将钢筋端头的马蹄 型或挠曲部分切除或磨平，否则会产生不 完整螺纹。
钢筋端头有马蹄形、挠曲现象
钢筋端头的马蹄型或挠曲部分未经切除或磨平生产出来的镦粗头
外露的扣数不受限制，但应有明显的标记， 以便检查进入套筒的丝头长度是否满足1/2 套筒长度要求。
钢筋镦粗直螺纹接头未在1/2套筒处
丝头长度不足，导致钢筋接头未在套筒1/2处
对接头的每一个验收批，应在工程 结构中随机抽取10%检验其拧紧力 矩。抽检合格率不应小于95%，否 则要加倍抽检；复检合格率仍小于 95%时，应对该批全部接头重新拧 紧，直至抽检合格为止。
镦粗头的直径必须满足丝头螺纹加工要求， 长度必须大于1/2套筒长度，冷镦粗过渡段 坡度应不大于1：5.
镦粗头不得有横向裂纹。
不合格的镦粗头，应切去后重新镦粗，不 得对镦粗头进行二次镦粗。
冷镦粗过渡 段坡度应不 大于1：5.
加工较好的镦粗头
冷镦粗过渡段坡度应大 于1：5.
不符合要求的镦粗头
5、加工好的丝头，要用塑料保护套保护好。
6、接头组装质量检验在工程结构抽检10%的接 头，合格率大于等于95%，合格。否则加倍抽检， 如果仍小于95%，全部接头重新拧紧。
浅谈钢筋镦粗直螺纹机械连接接头技术
近 年来 高速 公路 桥梁 工程 钢筋 施工 中常用 的钢 筋
机械连 接 多为镦 粗 直螺纹 接头 、等强剥 肋滚 轧 直螺纹
接头 和套 筒挤压 连 接接头 ，其 中镦 粗 直螺纹 接 头与 其 他接 头 相 比具 有钢 筋 等 强 ， 现场 操 作 简 单 ， 工便 捷 。 施
（） 粗 钢 筋 的端 头平 整 ， 面 没有 马 蹄形 、 曲 １镦 端 扭
连接 ． 筋镦粗 直螺 纹接 头连接 工艺 流程见 图 １ 钢 。
人。 塞止规 旋人 长度 不得 超过３ （ 螺距 ） Ｐ ３倍 。
３３ 钢 筋 连 接 施 工 ＿
（） 行 钢 筋 连 接 时 ， 筒 规 格 应 与 钢筋 规 格 相 １进 套 匹配 。 并保 证 丝 头 与套筒 内螺 纹干 净 、 好无 损 。 （） 完 ２
【 关键词 】 钢 筋镦粗
直螺纹接 头
机械连接
质量控 制
措施
。
【 中图分类号 】 Ｔ ３ ６ Ｇ ８． ４
【 文献标识码】 Ｂ
【 文章编号 】 １０ — ７ ｘＩ０ ６ ｏ — ０ １０ ０ ３ ７ ３ ２ｏ ）２ ０２ － ２
ｌ 钢 筋 连接接 头概 述
型 、 口型 、 扩 异径 型 、 反丝 扣 型和 加 锁 母 型 接 头等 。 正 施 工 中最 常用 的 为 同径标 准 型 和 同径 正 反 丝扣 型 。 同
效长 度应 不小 于 １ 连 接套筒 长 度 ，且允 许 有＋ 的误 ／ ２ Ｐ 差 （ 为螺距 ｍｍ）有 效 螺纹 公 差 应 满 足Ｇ ／１７ Ｐ 。 ＢＴ ９ 的要 求 。（ ） ５ 丝头 加 工完毕 后经 验 收合格 ， 立 即套 上丝头 应 保护 套或 拧上 连接套 筒 ， 防止 丝头损 坏及 锈蚀 。（ ） ６不 合格 的镦 粗 头 ． 切 去 后 重 新 镦 粗 ． 应 不得 对其 进 行 二
浅论钢筋镦粗直螺纹加工工艺和质量控制
浅论钢筋镦粗直螺纹加工工艺和质量控制向圣松仙桃市建兴工程建设监理有限公司摘要：钢筋机械的连接不管从经济效益、质量又或者是技术考虑，都是非常有优势的，它结合了施工的便捷性以及接头的经济性和可靠性，使得三者有机融合，是一套非常具有实用价值的新兴工艺，由于这项技术不停被提高、完善以及发展，所以在未来会广泛应用到桥梁的施工当中。
关键词：镦粗直螺纹；加工工艺；质量控制1引言利用钢筋进行镦粗直螺纹的机械连接，首先是利用镦粗机把钢筋的端部给镦粗，接着使用套丝机给镦粗的那一段套丝，然后使用连接套筒，但是里面必须要有内螺纹，把两根钢筋给进行螺旋和紧固。
前面阐述的操作方式，因为客观条件非常优越，经济利益也很直接，同时操作方式十分简单便捷，所以变成现如今在高速公路的相关施工里面最为常见的一种连接钢筋的方式。
这种方式有着综合性的经济效益、应用的范围十分广泛、连接的速度很快、施工方便、质量稳定以及接头的强度高等一些优点。
很多的高速公路的桥梁施工当中，对于镦粗直螺纹的接头的应用是非常普遍的，在这之中，也表现出钢筋连接这一技术是很先进的，也会使得钢筋连接质量有所提高，还会让钢筋连接这一工艺水平得到不断改善和提高。
2工艺流程和其中操作的要点2.1工艺的流程下料→进行镦粗→加工以及套丝→加上塑料保护套→分开放置→放到现场以备用→套筒接钢筋→使用扳手尽量拧紧→查看套筒的两端→现场进行抽检以及记录。
2.2操作的要点（1）钢筋下料的端部一定要是平整的，不可以出现马蹄形状。
可以利用切断机、气割、带锯或者砂轮锯进行下料，在切断机中可以选择弧形的刀具去使得钢筋的端面更加平整。
（2）在进行冷镦扩粗的过程当中，需要提供设备的单位给油压，然后在现场试镦，并且就钢筋的强度是高是低进行一定的调整。
如果镦粗的外形不符合规定的时候就应该切除然后重新镦粗，禁止在原来不合格的镦粗上面重复进行镦头。
（3）套丝以及镦头的工人都应该是固定的，并且要在经过培训之后才能到工作岗位进行工作，套丝的工人需要对套丝质量一个个进行检查，然后抽检一部分丝头，并且利用螺纹规检查。

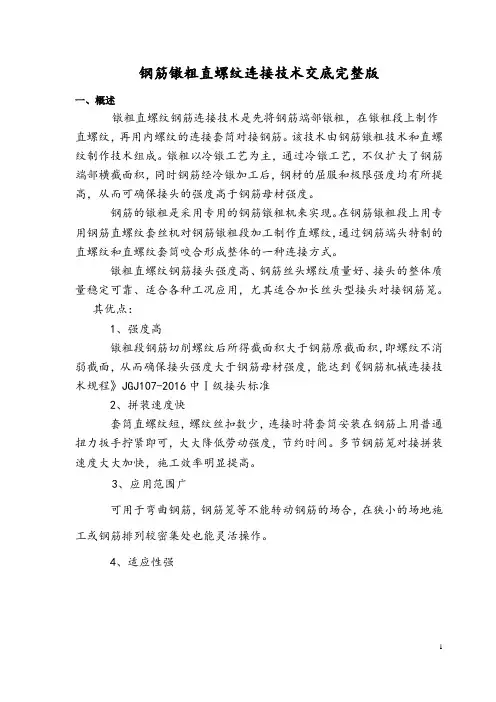

钢筋镦粗直螺纹连接技术交底完整版
3
四、剥肋滚轧直螺纹套筒介绍
4.1 套筒类型 其主要类型分为标准型、异径型、正反丝扣型、加锁母型 1 、标准型：用于正常情况下同直径钢筋连接。 2 、异径型：用于不同直径钢筋连接。代号 Y 3 、正反丝扣型：用于两端钢筋不能转动的连接。代号 F 4、加锁母型：用于两端钢筋均不能转动的连接，用锁母锁紧套筒。 代号 S 5 、扩口型：用于较难对中的钢筋连接。代号 K
5
5、施工前检验钢筋是否符合 GB1499.2-2018《钢筋混凝土用热轧带肋 钢筋》的要求。套筒应有合格证，其形式规格应与包装箱标志相符，与工 程要求相符。
6、满足钢筋镦粗要求的模具已备全，模具上有相对应的需镦粗钢筋规 格型号标记。
7、基本技术参数
六、操作流程
钢筋端部镦粗操作流程
32S 镦粗机；加工范围：钢筋 直径 16-32，镦粗缸内径 220； 压模油缸内径 220 电机 7.5kw
4.2 规格及尺寸
Ⅱ型镦粗直螺纹套筒(400 级）尺寸表（mm）
螺纹
外径
长度
规格
公称直径 （±0.5） （±1）
16
M18.1
26.5
33
规格
螺纹
外径
长度
公称直径 （±0.5） （±1）
28
M30.7
44.5
57
4
18 M20.15
29.5
37
32
M34.2
50.0
65
20 M22.15
32.5
41
安装套筒
力矩检查（采用力矩扳手检查力矩值）
连接
现场工艺性检验
批量套丝，同时安装保 护帽或套筒
七按、钢工筋艺规流格程型及号操进作行要堆点放整齐
墩粗直螺纹钢筋连接工法
墩粗直螺纹钢筋连接工法WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】墩粗直螺纹钢筋连接工法一、前言开发生产的镦粗机、套丝机及直螺纹接头，是随着这项新技术的推广应用和行业标准的出台。
专业研制革新的专用工艺新装备，它能将16-40直径的Ⅱ、Ⅲ级热轧带筋钢筋头部墩粗，能达到规定标准要求，然后由套丝机套丝后到现场直螺纹套筒连接。
在精心组织和总结墩粗直螺纹钢筋连接施工的基础上，最终形成本工法。
二、直螺纹连接技术的特点1、接头特点：接头强度高，墩粗直螺纹接头不削弱母材截面积，使螺丝牙底直径大于母材直径，冷镦后还可提高钢材强度使接头部位的强度大于母材强度。
2、节能经济：直螺纹接头同挤压连接相比节约套筒材料70%，同锥螺纹接头相比节约套筒材料40%，接头成本降低，同时镦粗机、套丝机设备动力小，能耗材、节约能源。
3、适应性强：直螺纹接头现场施工时不受环境影响任何自然条件下，无电也可以连接。
如钢筋弯曲，不可转到的钢筋笼等场合也可适用，套筒连接速度快不须扭力扳手，施工便捷迅速。
三、适用范围墩粗直螺纹钢筋接头性能指标已达SA级（等强）标准。
一些重要的结构工程宜优先选取墩粗直螺纹钢筋接头。
我国行业标准《钢筋机械连接通用技术规程》JGJ107-96（局部修订）第4.0.1条规定：钢筋的机械连接宜优先选用SA级和A级接头；抗震结构中的重要部位应选用SA级。
墩粗直螺纹钢筋接头适用于一切抗震和非抗震设防的工程结构中的任何部位，必要时，在同一连接范围内钢筋的接头百分率可以不受限制。
如钢筋笼的对接，伸缩缝或新老结构连接外钢筋的对接；滑模施工的筒体或墙体与水平方向梁钢筋的连接；逆作法和地下连接墙中钢筋的连接等场合。
墩粗直螺纹接头适用于16-40直径的Ⅱ、Ⅲ级热轧带筋钢筋的连接。
针对不同的应用场合，接头分六种类型见表1及附图1.表墩粗直螺纹接头的工艺是利用冷镦机将钢筋端部先行墩粗，再用套丝机在钢筋的墩粗段上制作丝扣，然后用连接套对接钢筋，图1为工艺简图。
墩粗直螺纹钢筋连接施工工法
镦粗直螺纹钢筋连接施工工法一、前言镦粗直螺纹钢筋连接方法是钢筋机械连接的方法之一，具有连接速度快、质量好的特点，具有良好的应用前景。
二、工法特点该连接技术是用专门机械镦头机和专用机床在钢筋制作现场进行加工，确保了丝头直径和螺纹的精度，保证了与套筒的良好配合和互换性。
在具体施工时只需利用普通扳手，把用套筒对接好的钢筋拧紧即可。
它具有以下特点：（一）强度高：镦粗段钢筋切削螺纹后的净截面积仍大于钢筋原截面积，即螺纹不削弱截面，从而可确保接头强度大于钢筋母材强度（二）性能稳定：接头强度不受拧紧力矩影响，丝扣松动或少拧入2～3扣，均不会明显影响接头强度，排除了人工因素和测力工具对接头性能的影响。
（三）连接速度快：用连接套筒对接好钢筋，拧紧即可。
由于丝扣螺距大，拧入扣数少，不必用扭力扳手，因此加快了连接速度。
（四）生产效率高：现场镦粗，切削一个丝头仅需30～50秒，每套设备每班能加工400～600个丝头。
三、适用范围在桥梁工程建设中，因受到施工场地狭窄的限制，以及快节奏的工期要求，传统的人工焊接钢筋连接工艺制作加工钢筋成品已经不能适应现代化建筑工程快节奏的需求。
镦粗直螺纹钢筋连接技术，它适用于HRB335、HRB400热轧带肋钢筋，可以代替传统的人工焊接工艺，应用范围广。
对于弯折钢筋、固定钢筋、钢筋笼等不能转动的场合均适用。
四、工艺原理镦粗直螺纹钢筋连接技术的工艺是利用冷镦机将钢筋端部先行镦粗，不影响钢筋本身的物理力学性能，再用套丝机在钢筋的镦粗段上制作丝扣，然后用连接套筒对接钢筋，施工操作程序如下：（1）夹紧钢筋；（2）冷镦扩粗；（3）切削丝头；（4）对接钢筋。
五、施工工艺流程及操作要点（一）、下料钢筋下料端应平直，允许少量偏斜，应以能镦出合格头型为准。
（二）、镦粗镦粗机通过调节油压表来调整镦头压力，镦粗压力根据设备厂家提供的压力值进行调整。
在每批钢筋进场加工前应做镦头试验，以镦粗量合格为标准来调整最佳镦粗压力和缩短量，镦粗头不合格时应切去重镦，不应在原镦粗段进行二次镦头。
浅谈镦粗直螺纹钢筋连接技术的实际操作和控制
浅谈镦粗直螺纹钢筋连接技术的实际操作和控制一、前言- 镦粗直螺纹钢筋连接技术概述- 相关标准和规范介绍二、实际操作- 工具和设备的准备- 钢筋的处理和加工- 必要的检查和测试- 连接过程的步骤三、连接质量控制- 合格率的要求和评价方法- 监督和检查的方式和频率- 不合格品的处置方法和原因分析四、安全和环保要求- 作业现场的安全要求- 施工过程中的环境保护措施- 废弃物的处理方法和标准五、结论- 镦粗直螺纹钢筋连接技术的优点和应用前景- 对技术的未来发展方向的展望注：以上各章节可以再分为几个小节，具体细节根据写作需要进行调整。
镦粗直螺纹钢筋连接技术是一种常用的钢筋连接方式，通过对钢筋的处理和加工，将两根钢筋连接在一起，提高了钢筋的强度和稳定性。
该技术被广泛应用于建筑、桥梁、水利等领域。
与其他钢筋连接方式相比，镦粗直螺纹钢筋连接技术具有很多优点。
首先，它能够保证连接的强度和稳定性，可以承受较大的拉力和剪力。
其次，连接方式简单，施工方便，不需要很高的技术要求，可以较快地完成连接。
第三，该技术占用空间小，不会增加建筑物或结构体的重量和体积。
在国内，镦粗直螺纹钢筋连接技术已被纳入了相关标准和规范。
例如《建筑钢筋连接技术规范》等，这些规范要求钢筋连接应符合规范的技术要求，确保连接的质量和安全。
此外，国内也出现了一些针对该技术的研究和评价，如连接强度的测试和评价方法等。
在实际应用中，镦粗直螺纹钢筋连接技术需要使用一些专用的工具和设备。
例如钢筋切割机、镦头机、压线机、直螺纹机等。
在操作过程中，需要注意钢筋加工的准确度和连接的质量。
必要的检查和测试也是不可缺少的，包括镦头强度测试、拉力测试和超声波探伤等，以确保连接的品质。
整个连接过程中，对连接质量的控制和监督也是必不可少的。
根据相关规范要求，需要对连接进行定期的监测和检查，确保连接的合格率符合规定要求。
对于连接质量不合格的钢筋，需要对其进行重新加工或者废弃处理。
镦粗直螺纹钢筋接头技术交底
BIG DATA EMPOWERS TO CREATE A NEW ERA
03
镦粗直螺纹钢筋接头施工工艺
施工准备
现场勘查
对施工现场进行实地勘 察，了解现场实际情况， 为后续施工提供依据。
制定方案
根据勘察结果，制定详 细的施工方案，包括施 工流程、技术要求、安
全措施等。
人员培训
对施工人员进行技术培 训，确保施工人员掌握 相关技能和操作要领。
材料准备
根据施工方案，准备所 需的各种材料和工具，
确保施工顺利进行。
钢筋加工
01
02
03
04
钢筋除锈
去除钢筋表面的锈迹和污渍， 保证钢筋的质量和连接效果。
钢筋切割
根据需要，使用切割机将钢筋 切割成适当的长度。
钢筋镦粗
使用镦粗机对钢筋端头进行镦 粗处理，使其满足直螺纹连接
的要求。
钢筋丝加工
使用直螺纹滚丝机对钢筋端头 进行滚丝加工，形成直螺纹。
提高工程质量
镦粗直螺纹钢筋接头技术能够提高钢筋连接的可靠性和稳定性，从而有效提高工程质量。 未来，该技术将在保障工程质量方面发挥更加重要的作用。
促进产业发展
镦粗直螺纹钢筋接头技术的应用将促进相关产业的快速发展，包括钢筋加工、建筑施工等 领域。同时，该技术的应用也将推动产业技术的创新和升级。
THANKS
钢筋连接
检查丝扣
在连接前，对丝扣进行检查， 确保丝扣的质量和规格符合要
求。
连接套筒
将两个带有直螺纹的钢筋端头 插入对应的连接套筒中。
锁紧套筒
使用专用扳手或液压钳将连接 套筒锁紧，使两个钢筋牢固连 接在一起。
检查紧固情况
在连接完成后，检查套筒的紧 固情况，确保连接牢固可靠。
镦粗直螺纹钢筋连接技术应用分析
镦粗直螺纹钢筋连接技术应用分析摘要：镦粗直螺纹钢筋连接技术通过对钢筋端部冷墩扩粗、切削螺纹，再用连接套筒对接钢筋。
这种接头技术综合了套筒挤压接头和锥螺纹接头的优点，具有接头强度高、质量稳定、施工方便、连接速度快、应用范围广、综合效益好的优点。
结合笔者在某工程项目的实践，分析了钢筋混凝土结构中Ⅱ～Ⅲ级镦粗直螺纹钢筋接头连接的技术，并对镦粗直螺纹套筒连接的施工要点进行了分析，提出保证施工质量的有效措施。
关键词：镦粗直螺纹，连接，技术，应用Abstract: upsetting straight thread rebar connection technology of reinforced through at the end of the cold mound thick, cutting screw expansion, again with connecting sleeve reinforced docking. This connector technology comprehensive sleeve extrusion joint and taper thread joint advantages, have joint high strength, stable quality, construction is convenient, connection speed, application range, comprehensive benefit of good points. Based on the author’s practice in some engineering project, analysis of reinforced concrete structures Ⅱ~ Ⅲlevel of upsetting straight thread steel joint connection technology, and the upsetting straight screw sleeve connection points of construction are analyzed, the effective measures to ensure the construction quality.Keywords: upsetting straight thread, links, technology, application1、概述在现代工程建设中，因受到施工场地的限制以及快节奏的工期要求，传统的人工焊接钢筋连接工艺制作很难适应现代化建筑工程快节奏的需求。
钢筋镦粗直螺纹经验交流解析
用来检测套筒内螺纹是否符合要求的通、止塞规
塞规可要求厂家提供，具体判断套筒合格的 方法为：
1、用通端螺纹塞规能顺利旋入螺纹并达到旋 合长度
2、用止端螺纹塞规允许环规与端部螺纹部分 旋合，旋入量不应超过3P.(P为螺距)
塞规检验套筒质量示意图
镦粗头检验
镦粗头的直径必须满足丝头螺纹加工要求， 长度必须大于1/2套筒长度，冷镦粗过渡段 坡度应不大于1：5.
镦粗机的镦粗腔
镦粗长度不到位，导致丝头出现不完整螺纹
镦粗直径不能满足 丝头螺纹加工的要求， 导致丝头出现不完整螺纹
镦粗直径不能满足丝头螺纹加工的要求， 导致丝头出现不完整螺纹
镦粗直径不能满足丝头螺纹加工的要求， 导致丝头出现不完整螺纹
丝头检验
外观检验：检验方法采用目测，必须保证 丝头的牙型饱满，牙顶宽度超过0.25P的秃 牙部分的累计长度不超过一个螺纹的周长。
套筒表面无裂纹和其他缺陷，并应进行防 锈处理。
套筒表面应打钢印标记，标明型号规格、生产批号
套筒的长度及外径要符合设计要求。
设计的长度要求≥2d+10mm,25mm的钢筋镦粗 直螺纹接头套筒长度为≥60mm,28mm的钢筋 镦粗直螺纹接头套筒长度为≥ 66mm.
外径25mm的钢筋镦粗直螺纹接头套筒长度为 ≥40mm,28mm的钢筋镦粗直螺纹接头套筒长 度为≥ 44mm.
设计要求本项目，I级接头的机械接头。 I级接头接头所要达到的标准，在此也向大家
简要的介绍一下：
主要分为两种情况：
1、钢筋镦粗直螺纹接头在进行拉伸试验时， 在钢筋母材上拉断。
拉伸的极限强度大于母材的规定值该接头就 能判定为I级接头。
钢筋拉断
2、钢筋镦粗直螺纹接头在进行拉伸试验时， 出现试件在以下情况①镦粗过渡段拉断② 丝头处拉断③直接将钢筋从套筒内拉出。
墩粗直螺纹钢筋连接工法
墩粗直螺纹钢筋连接工法一、刖言开发生产的镦粗机、套丝机及直螺纹接头，是随着这项新技术的推广应用和行业标准的岀台。
专业研制革新的专用工艺新装备，它能将16-40直径的级热轧带筋钢筋头部墩粗，能达到规定标准要求，然后由套丝机套丝后到现场直螺纹套筒连接。
在精心组织和总结墩粗直螺纹钢筋连接施工的基础上，最终形成本工法。
二、直螺纹连接技术的特点1、接头特点：接头强度高，墩粗直螺纹接头不削弱母材截面积，使螺丝牙底直径大于母材直径，冷镦后还可提高钢材强度使接头部位的强度大于母材强度。
2、节能经济：直螺纹接头同挤压连接相比节约套筒材料70%，同锥螺纹接头相比节约套筒材料40%，接头成本降低,同时镦粗机、套丝机设备动力小，能耗材、节约能源。
3、适应性强：直螺纹接头现场施工时不受环境影响任何自然条件下，无电也可以连接。
如钢筋弯曲，不可转到的钢筋笼等场合也可适用，套筒连接速度快不须扭力扳手，施工便捷迅速。
三、适用范围墩粗直螺纹钢筋接头性能指标已达SA级（等强）标准。
一些重要的结构工程宜优先选取墩粗直螺纹钢筋接头。
我国行业标准《钢筋机械连接通用技术规程》JGJ107-96 （局部修订）第 4.0.1条规定：钢筋的机械连接宜优先选用SA级和A级接头；抗震结构中的重要部位应选用SA级。
墩粗直螺纹钢筋接头适用于一切抗震和非抗震设防的工程结构中的任何部位，必要时，在同一连接范围内钢筋的接头百分率可以不受限制。
如钢筋笼的对接，伸缩缝或新老结构连接外钢筋的对接；滑模施工的筒体或墙体与水平方向梁钢筋的连接；逆作法和地下连接墙中钢筋的连接等场合。
墩粗直螺纹接头适用于16-40直径的级热轧带筋钢筋的连接。
针对不同的应用场合，接头分六种类型见表1及附图1.墩粗直螺纹接头的工艺是利用冷镦机将钢筋端部先行墩粗，再用套丝机在钢筋的墩粗段上制作丝扣，然后用连接套对接钢筋，图1为工艺简图设备所在位置要求有防雨设施，提供 380V 电源，电容量为 6KW/套。
墩粗直螺纹钢筋连接工法
墩粗直螺纹钢筋连接工法一、前言开发生产的镦粗机、套丝机及直螺纹接头，是随着这项新技术的推广应用和行业标准的出台。
专业研制革新的专用工艺新装备，它能将16-40直径的Ⅱ、Ⅲ级热轧带筋钢筋头部墩粗，能达到规定标准要求，然后由套丝机套丝后到现场直螺纹套筒连接。
在精心组织和总结墩粗直螺纹钢筋连接施工的基础上，最终形成本工法。
二、直螺纹连接技术的特点1、接头特点：接头强度高，墩粗直螺纹接头不削弱母材截面积，使螺丝牙底直径大于母材直径，冷镦后还可提高钢材强度使接头部位的强度大于母材强度。
2、节能经济：直螺纹接头同挤压连接相比节约套筒材料70%，同锥螺纹接头相比节约套筒材料40%，接头成本降低，同时镦粗机、套丝机设备动力小，能耗材、节约能源。
3、适应性强：直螺纹接头现场施工时不受环境影响任何自然条件下，无电也可以连接。
如钢筋弯曲，不可转到的钢筋笼等场合也可适用，套筒连接速度快不须扭力扳手，施工便捷迅速。
三、适用范围墩粗直螺纹钢筋接头性能指标已达SA级（等强）标准。
一些重要的结构工程宜优先选取墩粗直螺纹钢筋接头。
我国行业标准《钢筋机械连接通用技术规程》JGJ107-96（局部修订）第4.0.1条规定：钢筋的机械连接宜优先选用SA级和A级接头；抗震结构中的重要部位应选用SA级。
墩粗直螺纹钢筋接头适用于一切抗震和非抗震设防的工程结构中的任何部位，必要时，在同一连接范围内钢筋的接头百分率可以不受限制。
如钢筋笼的对接，伸缩缝或新老结构连接外钢筋的对接；滑模施工的筒体或墙体与水平方向梁钢筋的连接；逆作法和地下连接墙中钢筋的连接等场合。
墩粗直螺纹接头适用于16-40直径的Ⅱ、Ⅲ级热轧带筋钢筋的连接。
针对不同的应用场合，接头分六种类型见表1及附图1.表1四、工艺原理墩粗直螺纹接头的工艺是利用冷镦机将钢筋端部先行墩粗，再用套丝机在钢筋的墩粗段上制作丝扣，然后用连接套对接钢筋，图1为工艺简图。
（1）夹紧钢筋（2）冷镦扩粗（3）切削丝头（4）对接钢筋工艺流程及操作要求（一）流程图（二）操作要点1、钢筋下料要求端部平整，不得有马蹄形。
浅谈镦粗直螺纹钢筋接头加工技术及连接工艺
事关 民心所向 ， 企业和谐 的一项 民心工ห้องสมุดไป่ตู้ 。特别是关注弱势群体 ， 事关 健全完善送温暖活动 的长效机制 ， 发挥 困难职工帮扶 中心的作用 ， 是工 会履行维护职能的一项基本任务和有效途径 。 当前困难的经济形势 ， 将 会导致困难职工增多 ， 维护 困难职工合法权益的任务加大。 企业工会要 不断加强困难职工帮扶 中心建设 ， 使送温暖工作进一步形成经常化 、 制 度化 、 化。 社会 一是各级工会要 把帮扶 工作提 高到应对挑战、 改善民生 、 心齐人和 、 共同富裕 、 维护稳定 、 促进和谐 的战略发展高度来认识 ， 提高 到 以人为本 ， 全面协调可持续发展 的科学发展观 的高度来认识 ， 主动为 企业分忧 ， 为职工解难 ， 尽力 为职 工说话 办事 ， 努力把 帮扶 中心建 设成 为充满爱心、 充满 阳光的 困难职工之家。 二是大力推进帮扶 中心的制度 化、 信息化 、 社会化建设 ， 运用工会 帮扶工作管理系统 软件 ， 对帮扶工作 实行动态管理 ， 积极发动社会力量拨付救济资金 ， 开展捐助活动。三是 把党政所 望、 职工所需 、 工会所能结合起来 ， 着力完善法律政策咨询 、 争 议调解 、 就业 服务 帮助 、 生活及 医疗救 助 、 职工子女就学资助一体化 的 工会帮扶机制 ， 续推出特大疾病救 助 、 继 金秋助学 、 女职工姐妹献爱 心 等工作 品牌 ， 实现帮扶中心的可持续发展 。
１镦粗 直 螺 纹 接 头 与 其 它几 种 钢 筋 机械 接 头 的 比较 ． 钢筋的机械连接有镦粗直螺纹套筒 、锥螺纹套筒和冷挤压等连接 方式 ， 镦粗直螺纹接头与其它几种钢筋机械连接接头 比较有以下优点 ： （） １强度高 ： 粗段 钢筋切削螺纹后 的净截 面积 仍大于原钢筋截面 积 ， 镦 即螺纹不削弱截 面， 从而确保接头强度大于钢筋母材强度。（ ） ２ 性能稳 定： 接头强度不 受扭紧力矩影响 ， 丝扣松 动或少 拧入 ２—３扣均不 会明 显影响接头强度 ， 排除了工人素质和测力工具对接头性能的影响。（ ） ３ 连接速度快 ： 镦粗直螺纹套筒比锥螺纹套筒简短 ４ ％左右 ， ０ 且丝扣螺距 大， 拧入丝扣少 ， 可加快连接 速度 。 ４ 应用范围广 ： （） 对弯折钢筋 、 固定钢 筋、 钢筋笼不 能转动 的场合均可使用 。 ５ 经济： （） 镦粗直螺纹接头 比挤压 连接省钢 ７ ％， ０ 比锥螺纹接头省钢 ３ ％ ， ５ 综合技 术经 济效益好 。（ ） ６ 便 于管理 ： 镦粗直螺纹钢筋接头加工在统一工作场地 ， 流水作业 。 ２镦 粗 直 螺 纹 钢筋 接 头的 准 备 工 作 ． ２１ ．现场施工场地和设备布置 由于镦粗直螺纹钢筋接头加工属于场外 预制 ，现场连接 的施工方 式。 故本工程所有丝头 的加工均在钢筋加工场完成 ， 而且施工设备摆放 位置相对固定 ，设备安装位置有防雨设施 及 ３０ ８Ｖ电源 ，设备功率为
钢筋镦粗直螺纹接头技术交底
钢筋镦粗直螺纹接头技术交底
本工程钢筋使用镦粗直螺纹接头，操作时应注意以下几点：
1 钢筋下料时；切口端面应与钢筋轴线垂直；不得有马蹄形或挠曲；端部不直应调直后下料
2镦粗头的基圆直径d
1应大于丝头螺纹外径；长度L
应大于1/2套
筒长度；过渡段坡度应≤1：3。
镦粗头不得有与钢筋轴线相垂直的横向表面裂纹；不合格的镦粗头，应切去后重新镦粗，不得进行二次镦粗，
3.加工丝头时，应采用水溶性切削润滑液（皂液），当气温低于0℃时应有防冻措施，不得在不加润滑液的情况下套丝，钢筋丝头的螺纹应与连接套筒的螺纹相匹配，公差带应符合GB/T197的要求，接头的丝头，其长度应为1/2套筒长度，公差为+1P以保证套筒在接头的居中位置，牙型饱满，牙顶宽超过0.6mm。
秃牙部分累计长度不应超过一个螺纹周长，外形尺寸包括螺纹直径及丝头的长度应满足产品设计要求。
4：接头拼装时用管钳扳手拧紧，应使用两头丝头在套筒中央位置相互顶紧，拼装完成后，套筒每端不得有一扣以上的完整丝扣外露。
5．严禁使用不合格和未经复试的钢材。
6．严禁无操作人员进行丝口加工。
7．机械保养方面：每天要求设备运行岗位原始记录，并定时定期进行保养并填写好例保记录，设备损坏时，要专职人员进行维修，并填写好维修记。
镦粗直螺纹技术交底
四、接头的应用：
受力钢筋接头的位置应相互错开。在任意接头中心至长度为钢筋直径35倍的区段范围内受拉区的受力钢筋接头百分率不宜超过50%；在受拉区的钢筋受力小的部位，A级接头百分率可不受限制；接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时接头应采用A级，且接头百分率不应超过50%。
4、镦粗头的基圆直径应大于丝头螺纹外径，长度应大于1/2套筒长度，过渡段坡度应≤1：3。
5、对加工的直螺纹丝头，要求必须逐个目测检查。要求牙形饱满，牙顶宽超过0。6MM秃牙部分累计不应超过一个螺纹周长。加工钢筋丝头时，应采用水溶性切削润滑液，当气温低于0℃时应有防冻措施，不得在不加润滑液的情况下套丝。
交底单位：中建八局秦皇岛工程项目经理部
交底人：
2001年四月1日
接收单位：
接受人；
年月日
工艺流程图：
6、检查合格的丝头立即将其一端套上同规格的塑料帽，另一端则连接上同规格的连接套筒。
7、加工好的钢筋要集中堆放，最底排应放在木方或砖垛上，防止泥土污染丝头或套筒。排与排间应垫好木方。码放整齐。
三、钢筋连接：
1、钢筋连接之前应先回收丝头上的塑料保护帽和套筒断头的塑料密封盖，并检查钢筋规格是否和连接套筒一致，检查螺纹丝扣是否完好无损，清洁。
二、丝头加工：
1、钢筋下料可采用砂轮切割机下料，要求钢筋切割端面垂直于钢筋轴线，端头不准翘曲，不得有马蹄形。
2、端头镦粗前镦粗机应先退回零位，再把钢筋从前端插入、顶紧，开始给油泵上压，压力应随着钢筋规格与批号先做几根试验后决定。
3、钢筋轴线一定要与镦粗机模具中心线保持一致，严禁夹偏，损坏模具；若镦粗基圆没达要求，不许二次镦粗。
镦粗直螺纹套筒连接技术交底
钢筋镦粗直螺纹机械连接技术交底根据设计图纸要求，结构物普通钢筋直径大于等于25mm时，应采用机械连接，机械连接必须符合中华人民共和国行业标准（JGJ107-2003）《钢筋机械连接通用技术规程》Ⅰ级接头要求，Ⅰ级接头应采用不缩小削弱钢筋头母材有效截面的接头形式，并满足相关技术规范要求。
桥梁桩基、墩柱、盖梁钢筋的制作与安装，要严格按照下发的施工图纸照图加工制作。
一、钢筋的堆放1、钢筋必须按不同钢种、等级、型号、规格及生产厂家分别堆存，不得混杂，设立识别标志。
钢筋在运输过程中，应避免锈蚀和污染。
钢筋宜堆置在仓库(棚)内，露天堆置时，应垫高并加遮盖。
钢筋使用前，必须具有出厂合格证和试验报告等。
1.钢筋表面应洁净，使用前应将表面油渍、漆污、鳞锈等清除干净。
2.钢筋应平直，无局部折曲。
3.钢筋笼制作时，每一截面上的焊接接头在受弯构件的受压区不得大于50%，轴心受拉构件不得大于25%。
（两钢筋接头相距在30d以内，或两焊接接头相距在50cm以内，或两绑扎接头的中距在绑扎长度以内，均视为同一截面，并不得小于50cm。
）4.钢筋笼主筋在连接时（直径大于等于25mm），接头采用镦粗直螺纹套筒机械连接二、材料、设备准备（1）材料的品种规格的规格、型号以及钢筋的品种、规格必须符合设计要求。
（2）套筒与锁母材料应采用优质碳素结构钢或合金结构钢，其材质应符合《优质炭素结构钢标准》GB/T700-2006规定。
（3）成品螺纹套筒应由产品合格证；两端螺纹孔应有保护盖；套筒表明应有规格标记。
（3）切割机、钢筋滚轧直螺纹成型机、普通扳手及量规。
三、加工及制作钢筋镦粗直螺纹连接工艺流程：钢筋端面平头→端头镦粗→钢筋套丝→丝头质量检查→戴帽保护→存放待用→钢筋就位→拧下钢筋保护帽和套筒保护塞→接头拧紧→对已拧紧的接头作标记→施工检验（1）钢筋下料钢筋下料前检查钢筋待加工的端部是否有弯曲现象，如有应先调直。
如果发现钢筋端面不平齐的要用无齿锯切掉2~3cm，以确保钢筋端面与钢筋轴线垂直。
钢筋镦粗直螺纹套筒连接技术的探讨
钢筋镦粗直螺纹套筒连接技术的探讨【摘要】我国粗钢筋机械连接技术是八十年代中后期才开始发展的，近年来，钢筋机械连接发展较快，特别是钢筋镦粗直螺纹套筒连接技术近几年广泛应用于公路桥梁桩基础和墩柱的连接。
本文通过实践经验，对该连接施工工艺、质量控制技术措施等进行介绍，可供以后类似工程参考应用【关键词】钢筋镦粗；套筒；连接【中图分类号】TU74 【文献标识码】A【文章编号】1002-8544（2017）24-0102-021.前言在公路桥梁粗钢筋连接施工中，多采用焊接工艺，焊接不仅浪费材料，而且速度慢，现场质量难以控制，从环保的角度上考虑，也应当尽量减少焊接施工。
因此，如何解决钢筋连接是一个关键的技术问题。
随着标准化管理的逐步推广，从质量、进度、环保等方面考虑，对于直径≥25mm的钢筋连接大多采用镦粗直螺纹套筒连接。
2.钢筋镦粗直螺纹连接工艺特点钢筋接头连接方式通常分为焊接接头、搭接接头和机械接头。
其中机械接头又分为四种：套筒挤压接头、锥螺纹接头、滚轧直螺纹接头、镦粗直螺纹接头。
钢筋机械接头按其性能分为SA、A、B、C四个等级。
SA、A级接头以钢筋抗拉强度标准值ftk作为强度检验指标，B级接头以钢筋屈服强度fyk的1.35倍作为强度检验指标，C级接头只能受压不能受拉。
镦粗直螺纹钢筋接头是利用冷镦头机先将钢筋连接端部镦粗，然后再利用专用机床对镦粗段进行套丝，利用带内螺纹的连接套筒将两根钢筋连接起来的一种钢筋接头。
这种技术不但弥补了钢筋焊接连接的不足，而且综合了套筒挤压连接和锥螺纹连接的优点，具有接头强度高、与母材等强、质量稳定、施工操作方便、连接速度快、应用范围广、节约材料、综合经济效益好等优点。
3.连接施工工艺和质量控制3.1 施工机具准备墩粗螺纹连接需要配备以下施工机械：钢筋液压冷镦机、钢筋直螺纹套丝机、无齿锯切割机、扭力扳手、量规（通规、止规、月牙规）等。
3.2 施工工艺流程钢筋下料→钢筋端部局部冷镦扩粗→削直端部→用套丝机车丝→螺纹质量检验→套筒在现场连接→接头检验→完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋拉断
2、钢筋镦粗直螺纹接头在进行拉伸试验时， 出现试件在以下情况①镦粗过渡段拉断② 丝头处拉断③直接将钢筋从套筒内拉出。 拉伸的极限强度大于母材的规定值的1.1倍， 该接头才能判定为I级接头。
镦粗过渡 段
丝头 处
加长型接头镦粗 不到位
三个试件均从套筒内拔出
钢筋镦粗直螺纹试件抗拉时，从套筒内拔出
加工工人应逐个目测检查丝头的加工质量， 每加工10个丝头作为一批，用环规抽检一 个丝头，当抽检不合格时，应用环规逐个 检查该批的全部10个丝头，剔除其中不合 格的丝头，并调整设备至加工丝头合格为 止。
加长丝头型
二、钢筋镦粗直螺纹接头性能检验方法介 绍 钢筋镦粗直螺纹接头性能检验分为型式检 验和施工现场检验两类。
型式检验：镦粗直螺纹钢筋接头 在正式生产前必须进行型式检验， 型式检验就是镦粗直螺纹钢筋接 头在高应力和大变形反复拉压循 环的环境下对其变形及强度进行 检测。
施工现场检验：钢筋镦粗直螺纹接头的现 场检验按验收批进行。同一施工条件下采 用同一批材料的同等级、同规格接头，以 500个为一个验收批进行检验与验收，不足 500个也作为一个验收批。对接头的每一验 收批，必须在工程结构中随机截取三个试 件作抗拉强度试验，按设计要求的接头等 级进行评定。
环规可要求厂家提供，具体判断丝头合格 的方法为： 1、用通端螺纹环规能顺利旋入螺纹并达到 旋合长度 2、用止端螺纹环规允许环规与端部螺纹部 分旋合，旋入量不应超过3P.(P为螺距)
环规检验钢筋丝头示意图
丝头的完整螺纹长度应满足设计要求，标 准型接头的丝头长度公差为+1P（P----螺纹 间距）
钢筋机械连接绞丝机模具，直接关系丝头质量，磨损时应及时更换
未及时更换模具，加工出来的丝头
钢筋丝头的螺纹应与连接套筒的螺纹必须 匹配，可通过通端螺纹环规和止端螺纹环 规来检测钢筋丝头的螺纹应与连接套筒的 螺纹的匹配性。
检测钢筋丝头的通端螺纹环规和止端螺纹环规
检测钢筋丝头的通端螺纹环规和止端螺纹环规
工程结构中随机截取三个试件作抗拉强度试验
半成品上随机截取三个试件作抗拉强度试验
设计要求本项目，I级接头的机械接头。 I级接头接头所要达到的标准，在此也向大家 简要的介绍一下： 主要分为两种情况： 1、钢筋镦粗直螺纹接头在进行拉伸试验时， 在钢筋母材上拉断。
拉伸的极限强度大于母材的规定值该接头就 能判定为I级接头。
镦粗长度不到位，导致丝头出现不完整螺纹
镦粗直径不能满足 丝头螺纹加工的要求， 导致丝头出现不完整螺纹
镦粗直径不能满足丝头螺纹加工的要求， 导致丝头出现不完整螺纹
镦粗直径不能满足丝头螺纹加工的要求， 导致丝头出现不完整螺纹
丝头检验
外观检验：检验方法采用目测，必须保证 丝头的牙型饱满，牙顶宽度超过0.25P的秃 牙部分的累计长度不超过一个螺纹的周长。
不合格的镦粗头，应切去后重新镦粗，不 得对镦粗头进行二次镦粗。
冷镦粗过渡 段坡度应不 大于1：5.
加工较好的镦粗头
冷镦粗过渡段坡度应大 于1：5.
不符合要求的镦粗头
镦粗机的压力表，据现场熟练工人反应， 压力表读数达到32MPa时，镦粗的效果最佳。
镦粗腔的形状，决定镦粗 头的形状
镦粗机的镦粗腔
钢筋镦粗直螺纹标准型接头
组装完成后不宜有一扣以上的完整丝扣外露
丝头外露超 过一扣以上 完整螺纹
未按规范要求生产的镦粗直螺纹接头
2、加长丝头型是用于转动钢筋较 困难的场合，通过转动套筒连接钢 筋（工地现场主要体现在钢筋笼对 接时采用），在组装完成后加长丝 头一端外露丝扣数不受限制。
加长丝头型
一、钢筋镦粗直螺纹接头型式 介绍
二、钢筋镦粗直螺纹接头性能检 验方法介绍
三、钢筋镦粗直螺纹接头加工控 制要点介绍
一、钢筋镦粗直螺பைடு நூலகம்接头型式介绍
目前厦沙高速泉州德化段的钢筋镦粗直螺 纹接头型式有标准型及加长丝头型两种。 1、标准型接头是在正常情况下连接钢筋接 头，在组装完成后不宜有一扣以上的完整 丝扣外露。
用来检测套筒内螺纹是否符合要求的通、止塞规
塞规可要求厂家提供，具体判断套筒合格的 方法为： 1、用通端螺纹塞规能顺利旋入螺纹并达到旋 合长度 2、用止端螺纹塞规允许环规与端部螺纹部分 旋合，旋入量不应超过3P.(P为螺距)
塞规检验套筒质量示意图
镦粗头检验
镦粗头的直径必须满足丝头螺纹加工要求， 长度必须大于1/2套筒长度，冷镦粗过渡段 坡度应不大于1：5. 镦粗头不得有横向裂纹。
3、钢筋原材在镦粗前必须将钢筋端头的马蹄 型或挠曲部分切除或磨平，否则会产生不 完整螺纹。
钢筋端头有马蹄形、挠曲现象
钢筋端头的马蹄型或挠曲部分未经切除或磨平生产出来的镦粗头
•钢筋端头的马蹄型或 挠曲部分未切除或磨平， 产生不完整螺纹。
钢筋端头的马蹄型或 挠曲部分未切除或磨平， 产生不完整螺纹。
钢筋镦粗直螺纹试件抗拉时，从套筒内拔出
三、钢筋镦粗直螺纹接头加工控制要点介绍 钢筋原材控制 1、钢筋原材经检验合格后方可用于钢筋镦粗直 螺纹钢筋接头加工。 2、钢筋下料时，切口端面应与钢筋轴线垂直， 不得有马蹄形或挠曲，端部不直应调直后下 料。
钢筋端部未调直， 导致生产出来的丝头 出现挠曲的现象
套筒的要求 套筒表面应打钢印标记，标明型号规格、 生产批号。 套筒出厂时应成箱包装，包装箱外应标明 产品名称、型号、规格和数量、生产批号、 出厂日期和生产厂名；包装箱应用包装带 捆扎牢固。包装箱内必须附有产品合格证， 产品合格证内容包括1、型号规格；适用的 钢筋品种；生产批号；质量合格签章；工 厂名称、地址、电话。
套筒表面无裂纹和其他缺陷，并应进行防 锈处理。
套筒表面应打钢印标记，标明型号规格、生产批号
套筒的长度及外径要符合设计要求。 设计的长度要求≥2d+10mm,25mm的钢筋镦粗 直螺纹接头套筒长度为≥60mm,28mm的钢筋 镦粗直螺纹接头套筒长度为≥ 66mm. 外径25mm的钢筋镦粗直螺纹接头套筒长度为 ≥40mm,28mm的钢筋镦粗直螺纹接头套筒长 度为≥ 44mm. 可采用游标卡尺进行测量。
