《建筑保温课件》
建筑保温课件
建筑保温是提高建筑能源效率、节约能耗、实现可持续发展的必要措施，本 课件将为您全面介绍建筑保温的知识。
保温材料的种类及特点
有机保温材料
如聚氨酯、聚苯乙烯等，具有优异的保温隔热性 能和良好的施工性。
生态保温材料
如麻、棉、木屑等，生产成本低、无污染，但保 温性能不如有机、无机材料。
无机保温材料
建筑保温材料的更新与升级技术趋势
更新
新型保温材料不断涌现，表现出更好的性能、更高 的环保标准和更广阔的应用前景。
升级
工业化程度不断提高，新技术得到广泛应用，建筑 保温将实现更为高效、智能、一体化的升级。
提升房屋保温水平，为房屋增值。
改善人员舒适度
4
为居住者提供更加舒适的居住环境，提 高生活和工作质量。
建筑保温对能源的影响与节约措施
影响
保温有助于提高建筑能源效率，减少能源消耗，降 低温室气体排放。
措施
采用优质保温材料、结合建筑特点综合考虑保温设 计方案。
建筑保温施工中的安全注意事项
安全防护
施工现场应设置警示标志， 工人应佩戴安全帽、手套及 防护眼镜温工程质量控制与验收 标准
1 1.质量验收标准
根据地区、保温材料规定的 标准，对工程验收的质量进 行检测。
2 2.质量控制要求
强化施工班组管理，加强质 量监督和检查，确保保温工 程质量可靠。
3 3.工程质量保证
对工程质量的投诉或建议进行科学的分析及处理，做到质优、效快、 服务周到，提高业主满意度。
如硅酸盐、玻璃纤维等，耐高温、防火阻燃性能 好。
复合保温材料
将有机、无机、生态材料进行合理的组合，兼具 多种优点，应用范围广泛。
建筑外墙保温施工步骤
建筑保温是提高建筑能源效率、节约能耗、实现可持续发展的必要措施，本 课件将为您全面介绍建筑保温的知识。
保温材料的种类及特点
有机保温材料
如聚氨酯、聚苯乙烯等，具有优异的保温隔热性 能和良好的施工性。
生态保温材料
如麻、棉、木屑等，生产成本低、无污染，但保 温性能不如有机、无机材料。
无机保温材料
建筑保温材料的更新与升级技术趋势
更新
新型保温材料不断涌现，表现出更好的性能、更高 的环保标准和更广阔的应用前景。
升级
工业化程度不断提高，新技术得到广泛应用，建筑 保温将实现更为高效、智能、一体化的升级。
提升房屋保温水平，为房屋增值。
改善人员舒适度
4
为居住者提供更加舒适的居住环境，提 高生活和工作质量。
建筑保温对能源的影响与节约措施
影响
保温有助于提高建筑能源效率，减少能源消耗，降 低温室气体排放。
措施
采用优质保温材料、结合建筑特点综合考虑保温设 计方案。
建筑保温施工中的安全注意事项
安全防护
施工现场应设置警示标志， 工人应佩戴安全帽、手套及 防护眼镜温工程质量控制与验收 标准
1 1.质量验收标准
根据地区、保温材料规定的 标准，对工程验收的质量进 行检测。
2 2.质量控制要求
强化施工班组管理，加强质 量监督和检查，确保保温工 程质量可靠。
3 3.工程质量保证
对工程质量的投诉或建议进行科学的分析及处理，做到质优、效快、 服务周到，提高业主满意度。
如硅酸盐、玻璃纤维等，耐高温、防火阻燃性能 好。
复合保温材料
将有机、无机、生态材料进行合理的组合，兼具 多种优点，应用范围广泛。
建筑外墙保温施工步骤
2022建筑热工学建筑保温优秀ppt
体积湿度：湿试样中水分所占体积与整个试样体积
的重百量分湿比度和体v积湿VV12度的10换00算0 ：
v 1000w
材料受潮后，导热系数显著增大。原因是由于孔 隙中有了水分后，附加了水蒸气扩散的传热量，此外 还增加了毛细孔中的液态水分所传导的热量。
一般情况下，水的导热系数约为，冰的导热系数 约为，都远大于空气的导热系数。
20
n：考虑外表面位置的修正系数。由于计算最小总热阻公式
中统一取当地的室外气温的计算值，这对外墙、屋顶等直接 接触大气的围护结构来说符合实际，但对那些不直接接触室 外空气的结构来说则需要修正。如：顶棚的上部是闷顶空间 ，其温度比室外气温要高一些。见下表
允t 许温差。见表。使用质量要求较高的房间，
约为0.35w/(m2k)。我国北京为0.9w/(m2k)。
2022/1/13
23
围护结构的保温构造
一：绝热材料 二：绝热材料的选择
三、围护结构构造方案的选择
2022/1/13
24
一：绝热材料：
绝热材料：指那些绝热性能较好，即导热系数较小的 材料，通 常把导热系数小于 并能用于绝热工程的材料。
量(W／m2)； t——传热时数(h)； F——围护结构的总面积(m2)。
由此可看出，在建筑设计中，优化平面形式 和建筑体形、减少外围护结构的总面积是一项 减少能耗的有效措施。
2022/1/13
10
所谓建筑物体形系数，是指建筑物与室外大 气接触的外表面积与其所包围的体积的比值。
在外表面积中，不包括地面和不采暖楼梯间隔 墙和户门的面积。
系数不仅不再降低，还会变大，存在有最佳容重。例
如图9-2。
原因是：孔隙率太大，不仅意味着孔隙的数量增
的重百量分湿比度和体v积湿VV12度的10换00算0 ：
v 1000w
材料受潮后，导热系数显著增大。原因是由于孔 隙中有了水分后，附加了水蒸气扩散的传热量，此外 还增加了毛细孔中的液态水分所传导的热量。
一般情况下，水的导热系数约为，冰的导热系数 约为，都远大于空气的导热系数。
20
n：考虑外表面位置的修正系数。由于计算最小总热阻公式
中统一取当地的室外气温的计算值，这对外墙、屋顶等直接 接触大气的围护结构来说符合实际，但对那些不直接接触室 外空气的结构来说则需要修正。如：顶棚的上部是闷顶空间 ，其温度比室外气温要高一些。见下表
允t 许温差。见表。使用质量要求较高的房间，
约为0.35w/(m2k)。我国北京为0.9w/(m2k)。
2022/1/13
23
围护结构的保温构造
一：绝热材料 二：绝热材料的选择
三、围护结构构造方案的选择
2022/1/13
24
一：绝热材料：
绝热材料：指那些绝热性能较好，即导热系数较小的 材料，通 常把导热系数小于 并能用于绝热工程的材料。
量(W／m2)； t——传热时数(h)； F——围护结构的总面积(m2)。
由此可看出，在建筑设计中，优化平面形式 和建筑体形、减少外围护结构的总面积是一项 减少能耗的有效措施。
2022/1/13
10
所谓建筑物体形系数，是指建筑物与室外大 气接触的外表面积与其所包围的体积的比值。
在外表面积中，不包括地面和不采暖楼梯间隔 墙和户门的面积。
系数不仅不再降低，还会变大，存在有最佳容重。例
如图9-2。
原因是：孔隙率太大，不仅意味着孔隙的数量增
《房屋建筑学》建筑保温、隔热构造 ppt课件
硬质保温制品内贴—在外墙内侧用粘结剂粘贴增强石膏聚
苯复合保温板等硬质建筑保温制品，然后在其表抹粉刷石 膏，并在里面压入中碱玻纤涂塑网格布（满铺），最后用 腻子嵌平，做涂料
保温层挂装 —先在外墙内侧固定衬有保温材料的保温龙
骨，在龙骨的间隙中填入岩棉等保温材料，然后在龙骨表 面安装纸面石膏板
墙体内保温—内贴保温板材
彼此相容，并具有防腐性
9.2 建筑外围护结构保温构造
9.2.2建筑外墙保温构造 ●常用外墙面保温层的设置位置：
(a) 外墙内保温层示意
(b) 外墙外保温层示意
外墙保温层设置位置示意
(c) 外墙中保温层示意
9.2 建筑外围护结构保温构造
9.2.2建筑外墙保温构造 ●常用外墙面的保温构造做法：
外墙内保温
(c) 内部结构构成
(a) 闭合状态
保温金属窗实例一则
双层中空玻璃 窗框材带有断热 装置
夹层玻璃
9.2 建筑外围护结构保温构造
9.2.3建筑地面保温构造
●在严寒和寒冷地区，建筑底层室内如果采用实铺地面构造， 则对于直接接触土壤的周边地区，也就是从外墙内侧算起 2.0m的范围之内，应当作保温处理
●如果底层地面之下还有不采暖的地下室，则地下室以上的 底层地面应该全部作保温处理。保温层除了放在在底层地 面的结构面板与地面的饰面层之间之外，还可以考虑放在 底层地面的结构面板，即地下室的顶板之下
如水汽不能够被排出，就可能使材料发生霉变，影响使用 寿命
在冬季室外温度较低的情况下，如水汽进而受冻结冰，体 积膨胀，就会使材料的内部结构遭到破坏，称为冻融性的 破坏
基本对策——阻止水汽进入保温材料内，并安排通道以使进入 建筑外围护结构中的水汽能够排出

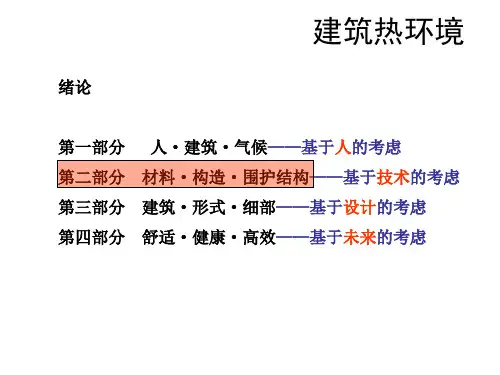

建筑热工学第建筑保温讲解
