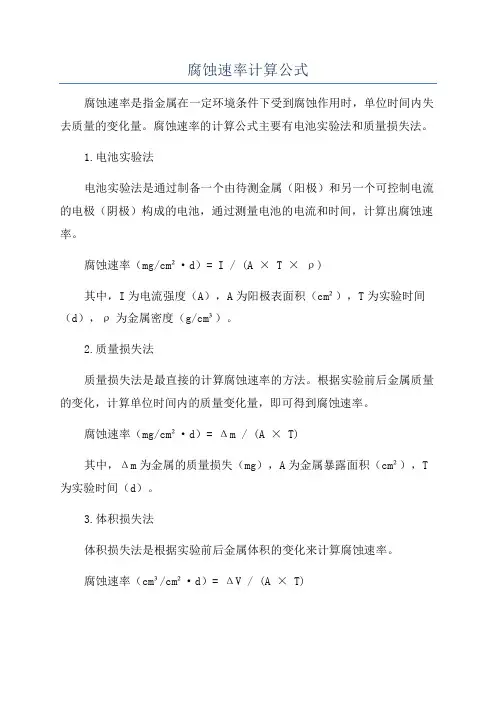

腐蚀速率计算公式
腐蚀速率计算公式
腐蚀速率计算公式
腐蚀速率是指金属在一定环境条件下受到腐蚀作用时，单位时间内失去质量的变化量。
腐蚀速率的计算公式主要有电池实验法和质量损失法。
1.电池实验法
电池实验法是通过制备一个由待测金属（阳极）和另一个可控制电流的电极（阴极）构成的电池，通过测量电池的电流和时间，计算出腐蚀速率。
腐蚀速率（mg/cm²·d）= I / (A × T × ρ)
其中，I为电流强度（A），A为阳极表面积（cm²），T为实验时间（d），ρ为金属密度（g/cm³）。
2.质量损失法
质量损失法是最直接的计算腐蚀速率的方法。
根据实验前后金属质量的变化，计算单位时间内的质量变化量，即可得到腐蚀速率。
腐蚀速率（mg/cm²·d）= Δm / (A × T)
其中，Δm为金属的质量损失（mg），A为金属暴露面积（cm²），T 为实验时间（d）。
3.体积损失法
体积损失法是根据实验前后金属体积的变化来计算腐蚀速率。
腐蚀速率（cm³/cm²·d）= ΔV / (A × T)
其中，ΔV为金属的体积损失（cm³），A为金属暴露面积（cm²），T 为实验时间（d）。
需要注意的是，在使用以上公式计算腐蚀速率时，需要保持实验条件的稳定，如温度、溶液浓度、氧化剂浓度等。
同时，还需要根据实际情况选择合适的实验时间，以确保获得准确的腐蚀速率数据。
此外，还有其他一些衍生的公式，如单位长度的线腐蚀速率，单位体积的体腐蚀速率等，根据实际需求使用相应的公式进行计算。

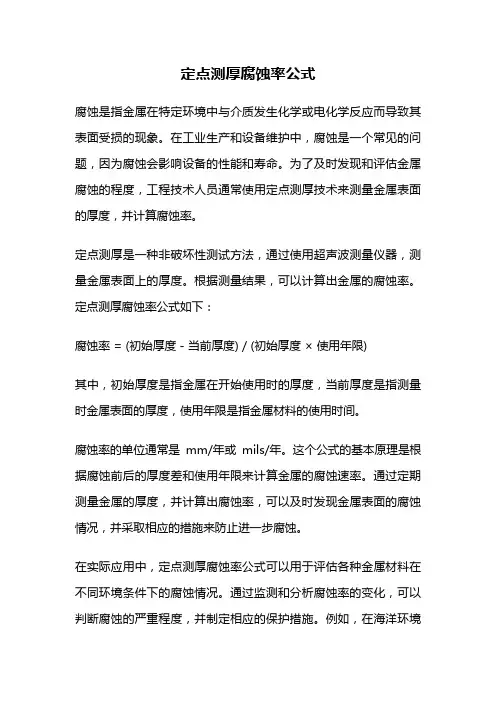

定点测厚腐蚀率公式
定点测厚腐蚀率公式腐蚀是指金属在特定环境中与介质发生化学或电化学反应而导致其表面受损的现象。
在工业生产和设备维护中，腐蚀是一个常见的问题，因为腐蚀会影响设备的性能和寿命。
为了及时发现和评估金属腐蚀的程度，工程技术人员通常使用定点测厚技术来测量金属表面的厚度，并计算腐蚀率。
定点测厚是一种非破坏性测试方法，通过使用超声波测量仪器，测量金属表面上的厚度。
根据测量结果，可以计算出金属的腐蚀率。
定点测厚腐蚀率公式如下：腐蚀率 = (初始厚度 - 当前厚度) / (初始厚度× 使用年限)其中，初始厚度是指金属在开始使用时的厚度，当前厚度是指测量时金属表面的厚度，使用年限是指金属材料的使用时间。
腐蚀率的单位通常是mm/年或mils/年。
这个公式的基本原理是根据腐蚀前后的厚度差和使用年限来计算金属的腐蚀速率。
通过定期测量金属的厚度，并计算出腐蚀率，可以及时发现金属表面的腐蚀情况，并采取相应的措施来防止进一步腐蚀。
在实际应用中，定点测厚腐蚀率公式可以用于评估各种金属材料在不同环境条件下的腐蚀情况。
通过监测和分析腐蚀率的变化，可以判断腐蚀的严重程度，并制定相应的保护措施。
例如，在海洋环境中，金属材料容易受到盐水的侵蚀，因此可以使用定点测厚腐蚀率公式来评估金属的腐蚀速率，以确定是否需要进行防腐涂层的修复或更换。
定点测厚腐蚀率公式也可以用于评估设备的寿命和安全性。
通过定期测量设备的厚度，并计算出腐蚀率，可以预测设备的剩余使用寿命，并采取相应的维护措施，以确保设备的正常运行和工作安全。
定点测厚腐蚀率公式是一种重要的工程技术手段，用于评估金属材料的腐蚀情况和设备的使用寿命。
通过定期测量和计算腐蚀率，可以及时发现和解决金属腐蚀问题，保护设备的性能和安全。
在实际应用中，工程技术人员应根据具体情况选择合适的测量方法和仪器，并正确使用定点测厚腐蚀率公式来评估腐蚀情况和制定相应的维护措施。
只有这样，才能确保设备的长期稳定运行和工作安全。
腐蚀速度的计算公式
创作时间：贰零贰壹年柒月贰叁拾日
(W1－W2)×87600
X＝───────── mm/a
A·T·D
X──试片腐蚀速率 mm/a
W1──试片试前称重 g
W2──试验后试片称重 g
87600──计算常数
A ──试片概况积 cm2
T ──试验时间 h
D ──试片材质密度 g/cm3
(27.4r)
2.2×105
mg/(dm2·d)
×10-3
×10-3
1
103
μg/(dm2·d)
×10-6
4.63×10-6
10-3
1
注：非括号内数值指碳钢材质换算结果；r为金属重度(g/cm3)
创作时间：贰零贰壹年柒月贰叁拾日
几种罕见金属的重度
金属
重度（g/cm3）
金属
重度（g/cm3）
低 碳 钢
不 锈 钢
低合金钢
硅 铸 铁
海军黄铜
灰 铸 铁
黄 铜
铅
紫 铜钛铜铝源自腐蚀速度的换算单位
克/(米2·小时)
毫米/年
毫克/(分米2·天)
微克/(分米2·天)
g/(m2·h)
1
×102
×105
mm/a
×10-1
(0.114r)
1
2.2×102
腐蚀速度的计算公式

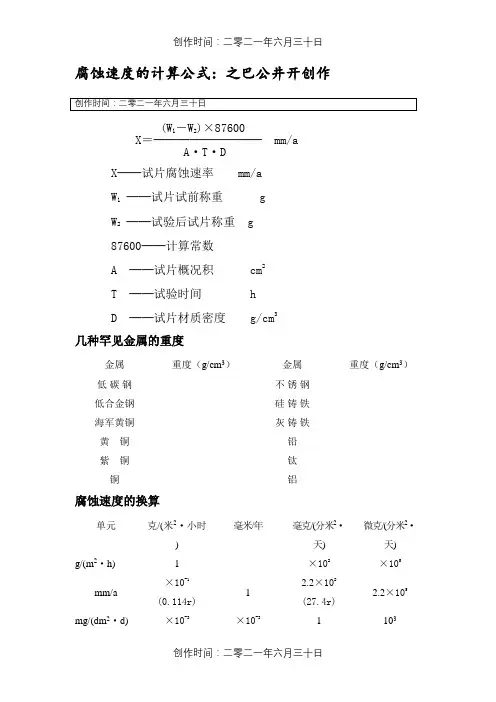

腐蚀速度的计算公式：之巴公井开创作
创作时间：二零二一年六月三十日
(W1－W2)×87600
X＝───────── mm/a
A·T·D
X──试片腐蚀速率 mm/a
W1──试片试前称重 g
W2──试验后试片称重 g
87600──计算常数
A ──试片概况Байду номын сангаас cm2
T ──试验时间 h
D ──试片材质密度 g/cm3
(27.4r)
2.2×105
mg/(dm2·d)
×10-3
×10-3
1
103
μg/(dm2·d)
×10-6
4.63×10-6
10-3
1
注：非括号内数值指碳钢材质换算结果；r为金属重度(g/cm3)
创作时间：二零二一年六月三十日
几种罕见金属的重度
金属
重度（g/cm3）
金属
重度（g/cm3）
低 碳 钢
不 锈 钢
低合金钢
硅 铸 铁
海军黄铜
灰 铸 铁
黄 铜
铅
紫 铜
钛
铜
铝
腐蚀速度的换算
单元
克/(米2·小时)

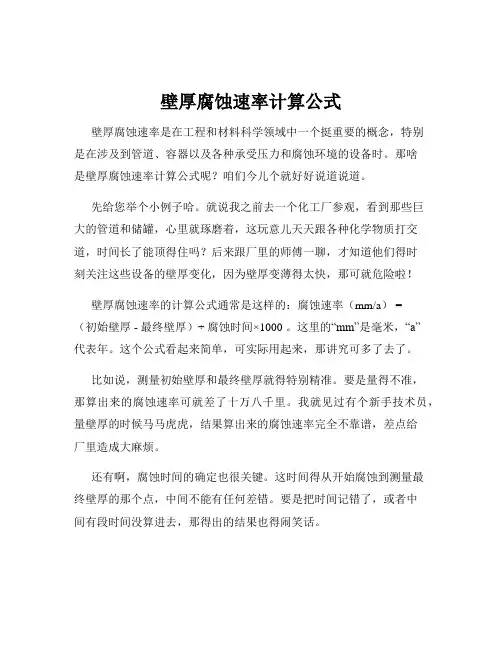

壁厚腐蚀速率计算公式
壁厚腐蚀速率计算公式壁厚腐蚀速率是在工程和材料科学领域中一个挺重要的概念，特别是在涉及到管道、容器以及各种承受压力和腐蚀环境的设备时。
那啥是壁厚腐蚀速率计算公式呢？咱们今儿个就好好说道说道。
先给您举个小例子哈。
就说我之前去一个化工厂参观，看到那些巨大的管道和储罐，心里就琢磨着，这玩意儿天天跟各种化学物质打交道，时间长了能顶得住吗？后来跟厂里的师傅一聊，才知道他们得时刻关注这些设备的壁厚变化，因为壁厚变薄得太快，那可就危险啦！壁厚腐蚀速率的计算公式通常是这样的：腐蚀速率（mm/a） =（初始壁厚 - 最终壁厚）÷腐蚀时间×1000 。
这里的“mm”是毫米，“a”代表年。
这个公式看起来简单，可实际用起来，那讲究可多了去了。
比如说，测量初始壁厚和最终壁厚就得特别精准。
要是量得不准，那算出来的腐蚀速率可就差了十万八千里。
我就见过有个新手技术员，量壁厚的时候马马虎虎，结果算出来的腐蚀速率完全不靠谱，差点给厂里造成大麻烦。
还有啊，腐蚀时间的确定也很关键。
这时间得从开始腐蚀到测量最终壁厚的那个点，中间不能有任何差错。
要是把时间记错了，或者中间有段时间没算进去，那得出的结果也得闹笑话。
另外，不同的材料、不同的腐蚀环境，腐蚀速率可能会有很大的差别。
就像在强酸环境下和在普通潮湿空气中，那腐蚀的速度能一样吗？肯定不一样啊！所以在使用这个公式的时候，还得充分考虑这些因素。
再回到开头我说的那个化工厂，厂里的师傅们为了准确计算壁厚腐蚀速率，那可是下了大功夫。
他们定期仔细地测量壁厚，认真记录每一次的数据，还根据不同的设备和环境进行分类分析。
正是因为他们这么认真负责，才能保证工厂的生产安全，避免出现因为设备腐蚀导致的事故。
总之，壁厚腐蚀速率计算公式虽然看起来不复杂，但要真正用好了，用准了，还得咱们多用心，多积累经验。
只有这样，才能让这个公式发挥出它应有的作用，保障咱们的生产和生活安全。
您说是不是这个理儿？。
腐蚀速度
失重挂片腐蚀速率计算为了计算失重挂片的腐蚀速率，请使用下述公式：22,300 X 失重(克)腐蚀速率(mpy) = ------------------------------------------------------------------------------------金属密度(克/立方厘米) X 挂片面积(平方英寸) X 时间(天)这里，“失重”是指挂片因腐蚀而损失的重量，且由挂片的初始重量减去清洗后的重量而获得；“金属密度”是指挂片金属或合金的密度，可从“合金特征表”中获得（见附录）；“挂片面积”指挂片暴露在腐蚀介质中的表面积；而“时间”是指挂片从安装到拆卸之间以天数计算的时间区段。
当挂片面积以英寸为单位且腐蚀时间以天数来计算时，上述公式可以按mpy（密尔/年）来计算腐蚀速率。
如果公式中使用其它测量单位，则要用其它常量来替换上述公式中的22,300。
下面列出了不同测量单位用的一些替换常量。
测量单位替换22,300的常量腐蚀速率(毫米/年) 566腐蚀速率(密尔/年)，挂片面积(平方厘米) 143,700腐蚀速率(毫米/年)，挂片面积(平方厘米) 3,650例如：一种重为10.9265克，且暴露面积为2.96平方英寸的低碳钢挂片在8月27日被装入工艺过程。
78天后的11月13日，该挂片从工艺过程中卸下，清洗后再次称重为10.5560克。
从“合金特征表”中查得低碳钢的密度为7.86克/立方厘米。
所以，腐蚀速率可由以下公式算出：22,300 X ( 10.9265 -- 10.5560 )----------------------------------------------------- = 4.56 mpy7.86 X 2.96 X 78天标准的挂片面积3英寸条状COSASCO®高压挂片 5.2平方英寸 COSASCO®多盘状挂片 2.3平方英寸6英寸条状COSASCO®高压挂片 11.4平方英寸3英寸条状COSASCO®多孔挂片 5.25平方英寸2英寸COSASCO®梯式挂片 3.4平方英寸3英寸条状6210型挂片(可伸缩式) 3.4平方英寸COSASCO®平面盘状挂片 2.5平方英寸附录：合金特征表/密度(g/cm3) Corrater Alloy / 合金 UNS_Code/编号 Density校正系数Aluminum,1100 / 1100 铝 A91100 2.71 0.94Aluminum,2024 / 2024 铝 A92024 2.78 0.86Brass,Arsenical Admiralty / 黄铜 C44300 8.52 1.67Brass,Aluminum Arsenical / 黄铜 C68700 8.33 1.62Brass,Phosphorized Admiralty /黄铜 C44500 8.52 1.68K03005 7.85 1.00Carbon Steel,Pipe Grade / 管道级碳钢Carbon Steel,1010 / 1010 碳钢 G10100 7.86 1.00Carbon Steel,1018 / 1018 碳钢 G10180 7.86 1.00Carpenter 20-Cb3 / 20-Cb3 卡喷特 N08020 8.08 0.98Cast Iron,Gray / 灰口铸铁 F12801 7.19 1.002.008.91Copper / 铜 C11000Copper-Nickel,90/10 铜镍合金 C70610 8.94 1.80Copper-Nickel,70/30 铜镍合金 C71500 8.94 1.50Inconel 600 / 600因科内尔合金 N06600 8.51 0.95Incoloy 800 / 800因科镍铬铁合金 N08800 7.94 0.89Incoloy 825 / 825因科镍铬铁合金 N08825 8.14 0.882.5711.34Lead / 铅 L50045Monel 400 / 400 蒙乃尔铜-镍合金 N04400 8.84 1.13N05500 8.47 1.04Monel K-500 / K-500蒙乃尔铜-镍合金Nickel 200 / 200 镍 N02200 8.89 0.93 Stainless Steel,304 / 304 不锈钢 S30400 8.02 0.89Stainless Steel,304L / 304L不锈钢 S30403 8.02 0.89Stainless Steel,316 / 316 不锈钢 S31600 8.02 0.90Stainless Steel,316L / 316L 不锈钢 S31603 8.02 0.90S31803 7.80 0.89Stainless Steel,2205 Duplex /2205双相不锈钢Titanium,Gr.2&4 / Gr.2&4 钛 R50400 4.54 0.751.29 Zinc / 锌 Z170017.13。
工业管道腐蚀速率计算公式
工业管道腐蚀速率计算公式引言。
工业管道在运行过程中会受到各种因素的影响，其中腐蚀是最为常见且严重的问题之一。
腐蚀会导致管道壁厚度减小，甚至会引发管道破裂，造成严重的安全事故和经济损失。
因此，对工业管道腐蚀速率进行准确的计算和预测，对于管道的安全运行至关重要。
本文将介绍工业管道腐蚀速率的计算公式及其应用。
工业管道腐蚀速率计算公式。
工业管道腐蚀速率的计算通常采用以下公式：CR = K × (C1 C2) × t。
其中，CR为腐蚀速率（mm/yr），K为腐蚀速率常数，C1为管道内腐蚀介质的腐蚀速率（mm/yr），C2为管道外表面的腐蚀速率（mm/yr），t为腐蚀时间（年）。
腐蚀速率常数K是一个与管道材料、腐蚀介质、温度等因素相关的参数，通常需要通过实验测定得到。
C1和C2分别表示管道内外的腐蚀速率，可以通过实验测定或者根据工艺条件和腐蚀介质的特性进行估算。
腐蚀时间t则是指管道在特定条件下的运行时间。
应用实例。
为了更好地理解工业管道腐蚀速率计算公式的应用，我们可以通过一个实际案例来进行说明。
假设某石油化工企业的管道材料为碳钢，输送的介质为含有硫化氢的原油，环境温度为40℃。
经过实验测定，得到腐蚀速率常数K为0.005，管道内腐蚀速率C1为0.1mm/yr，管道外腐蚀速率C2为0.05mm/yr。
如果该管道的设计使用年限为20年，我们可以通过工业管道腐蚀速率计算公式来计算其腐蚀速率。
CR = 0.005 × (0.1 0.05) × 20 = 0.005 × 0.05 × 20 = 0.005 mm/yr。
通过计算可得，该管道的腐蚀速率为0.005mm/yr。
这个结果可以帮助企业及时采取措施，如定期检测管道壁厚度、加强防腐措施等，以确保管道的安全运行。
结论。
工业管道腐蚀速率的计算对于管道的安全运行至关重要。
通过腐蚀速率计算公式，可以对管道的腐蚀情况进行准确预测，从而采取相应的防护措施，延长管道的使用寿命，降低安全风险。
金属腐蚀实验观察金属的腐蚀现象和腐蚀速率
金属腐蚀实验观察金属的腐蚀现象和腐蚀速率金属腐蚀是指金属在特定条件下与周围环境中的化学物质发生反应，引起金属表面的破坏和氧化现象。
本文将通过实验观察金属腐蚀的现象和速率，并探讨其影响因素。
一、实验材料和方法实验所用材料：1. 不锈钢板2. 铁板3. 铝板4. 酸性溶液（如盐酸溶液）5. 碱性溶液（如氢氧化钠溶液）6. 中性溶液（如蒸馏水）实验步骤：1. 将不锈钢板、铁板和铝板分别放置于不同的容器中。
2. 向每个容器中倒入相应的酸性、碱性和中性溶液。
3. 观察金属板的腐蚀现象，并记录下来。
4. 在一定时间内，记录下金属板的质量损失，并计算腐蚀速率。
二、实验结果和分析1. 实验观察结果：不锈钢板：在酸性溶液中，不锈钢板表面出现腐蚀痕迹，由于不锈钢在常温下对酸性环境具有一定的耐腐蚀性，在短时间内腐蚀相对较轻；在碱性溶液和中性溶液中，不锈钢板表面无明显腐蚀。
铁板：在酸性溶液中，铁板表面迅速出现明显的腐蚀现象，呈现出褐色的铁锈；在碱性溶液中，铁板表面的腐蚀相对较轻，较不锈钢板更具耐腐蚀性；在中性溶液中，铁板表面依然有少量的腐蚀现象，但程度较轻。
铝板：在酸性溶液中，铝板表面发生轻微的腐蚀，产生气泡和颜色变化；在碱性溶液中，铝板表面无明显腐蚀现象；在中性溶液中，铝板表面无明显腐蚀现象。
2. 腐蚀速率计算：腐蚀速率可以通过金属质量的损失来计算。
假设实验时间为t，金属初始质量为m0，实验结束后的质量为m，腐蚀速率v可以用以下公式计算：v = (m0 - m) / t三、影响腐蚀的因素金属腐蚀速率受多种因素的影响，包括环境条件、金属种类和金属结构等。
1. 环境条件：酸性和碱性溶液对金属的腐蚀速率通常较大，而中性条件下腐蚀速率较慢。
温度对腐蚀速率也有显著影响，一般而言，温度越高，腐蚀速率越快。
2. 金属种类：不同种类的金属对腐蚀的抵抗性也不同。
同样的环境条件下，不锈钢相对于铁和铝来说具有更高的耐腐蚀性。
3. 金属结构：金属的晶界和缺陷处容易发生腐蚀。
1010微蚀速率计算公式
《10×10微蚀速率计算公式》是一种用于计算金属某些微蚀速率的公式。
它是由微蚀研究和设计的研究者在半个世纪前开发出来的，是一种实用的计算方法，可以有效地预测金属的微蚀行为。
10×10微蚀速率计算公式的基本原理是：通过测量金属在不同腐蚀剂浓度、温度、时间和负荷状态下的腐蚀速率，根据比例系数和腐蚀速率计算公式，可以计算出金属在不同条件下的腐蚀速率。
具体来说，10×10微蚀速率计算公式是这样的：
R = K * C * T * E * W
K是一个常数，C是腐蚀剂的浓度，T是温度，E是时间，W是负荷状态。
10×10微蚀速率计算公式具有计算简单，计算结果准确，反映实际情况的优点，被广泛应用于金属的腐蚀研究与设计中。
它可以帮助研究者准确预测金属的腐蚀行为，有助于金属的腐蚀抗蚀性能的改善，为金属抗腐蚀设计服务。
stern公式
stern公式
您可能指的是斯特林公式。
斯特林公式是用来求N的阶乘近似值的公式，
其公式为：n! = 2πn(ne)^n。
斯特林公式的应用之一是求n的阶乘的位数，可以表示为：log10(n) + 1。
此外，Stern-Geary公式是一种计算金属腐蚀速率的公式，也被称为“极化曲线法”。
该公式可以通过测量金属在腐蚀环境中的电位差和电流密度来计算腐蚀速率。
其数学表达式为：CR=K[(i_corr)/(E-E_corr)]，其中CR表示
腐蚀速率，K是一个常数，i_corr表示电流密度，E是电位，E_corr是腐蚀
电位。
该公式可以用于各种金属腐蚀速率的计算。
如果还有更多关于斯特林公式的疑问，建议查阅数学相关书籍或咨询数学专业人士。
