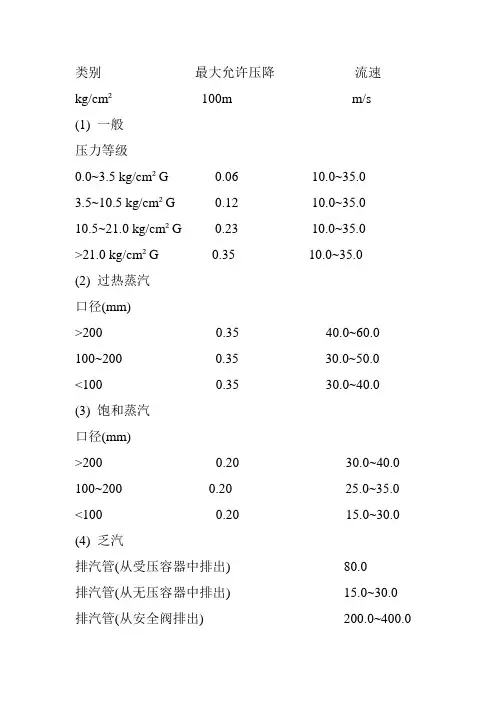

类别最大允许压降流速
kg/cm²100m m/s
（1）一般
压力等级
0.0～3。
5 kg/cm²G 0.06 10。
0~35。
0 3.5～10。
5 kg/cm²G 0.12 10。
0~35。
0 10.5～21。
0 kg/cm²G 0.23 10。
0～35.0
>21.0 kg/cm²G 0.35 10.0～35.0
(2）过热蒸汽
口径（mm）
>200 0.35 40.0~60.0
100~200 0.35 30。
0～50。
0 <100 0.35 30。
0~40。
0 (3) 饱和蒸汽
口径(mm)
〉200 0.20 30。
0~40.0 100～200 0.20 25。
0～35.0
<100 0.20 15。
0~30。
0 （4) 乏汽
排汽管（从受压容器中排出）80。
0
排汽管(从无压容器中排出）15.0~30。
0
排汽管(从安全阀排出）200.0~400.0。
1 蒸汽网路系统
一、蒸汽网路水力计算的基本公式
计算蒸汽管道的沿程压力损失时，流量、管径与比摩阻三者的关系式如下
R = 6。
88×1×K0。
25×（Gt2/ρd5.25),Pa/m (9—1）
d = 0。
387×[K0。
0476Gt0。
381 / (ρR）0.19］，m （9—2）
Gt = 12。
06×[(ρR）0。
5×d2。
625 / K0.125］, t/h （9—3）
式中 R ——每米管长的沿程压力损失(比摩阻)，Pa/m ;
Gt -—管段的蒸汽质量流量，t/h；
d ——管道的内径，m;
K ——蒸汽管道的当量绝对粗糙度，m,取K=0.2mm=2×10-4 m；
ρ -- 管段中蒸汽的密度，Kg/m3。
为了简化蒸汽管道水力计算过程，通常也是利用计算图或表格进行计算.附录9—1给出了蒸汽管道水力计算表。
二、蒸汽网路水力计算特点
1、热媒参数沿途变化较大
蒸汽供热过程中沿途蒸汽压力P下降，蒸汽温度T下降，导
致蒸汽密度变化较大。
2、ρ值改变时，对V、R值进行的修正
在蒸汽网路水力计算中，由于网路长，蒸汽在管道流动过程中的密度变化大，因此必须对密度ρ的变化予以修正计算。
如计算管段的蒸汽密度ρsh与计算采用的水力计算表中的密度ρbi不相同，则应按下式对附表中查出的流速和比摩阻进行修正.
vsh = ( ρbi/ ρsh）• vbi m/s （9—4)
Rsh = （ρbi/ ρsh）• Rbi Pa/m (9—5)
式中符号代表的意义同热水网路的水力计算。
3、K值改变时,对R、Ld 值进行的修正
（1）对比摩阻的修正、
当蒸汽管道的当量绝对粗糙度Ksh与计算采用的蒸汽水力计算表中的Kbi=0.2mm不符时，同样按下式进行修正：
Rsh=（Ksh / Kbi）0。
25 • Rbi Pa/m (9—6)
式中符号代表意义同热水网路的水力计算。
（2）对当量长度的修正
蒸汽管道的局部阻力系数，通常用当量长度表示，同样按下式进行计算.即
Ld = Σξ•d/λ= 9.1•(d1.25/K0。
25)•Σξ (9—7)
室外蒸汽管道局部阻力当量长度Ld值，可按附录5—2热水网路局部阻力当量长度表示。
但因K值不同，需按下式进行修正。
Lsh.d = （Kbi / Ksh）0。
25 •Lbi.d = （0.5/0。
2）0.25 •Lbi。
d
=1.26•
Lbi.d m
式中符号代表意义同热水网路的水力计算。
当采用当量长度法进行水力计算,蒸汽网路中计算管段的总压降为
ΔP = R(L + Ld) = RLzh Pa （9—9）
式中 Lzh ——管段的折算长度，m。
【例题9-1】蒸汽网路中某一管段，通过流量Gt=4。
0 t/h ，蒸汽平均密度ρ=4。
0 kg/m3。
（1）如选用φ108×4的管子,试计算其比摩阻R值.
(2)如要求控制比摩阻R在200Pa/m以下，试选用合适的管径。
【解】（1）根据附录11-1的蒸汽管道水力计算表（ρbi=1。
0 kg/m3）,查出当Gt=4.0t/h，公称直经DN100时，Rbi = 2342。
2 Pa/m ;vbi = 142 m/s
管段流过蒸汽的实际密度ρsh=4.0 kg/m3。
需要进行修正,得出实际的比摩阻Rsh和流速vsh值为
vsh = （ρbi/ ρsh) • vbi = （1/4）×142 = 35。
5 m/s
Rsh = ( ρbi/ ρsh) • Rbi = (1/4）×2342.2 = 585。
6 Pa/m （2）根据上述计算可见，在相同的蒸汽质量流量Gt和同一管径d条件下，流过的蒸汽密度越大，其比摩阻R及流速v 值越小,呈反比关系.因此，在蒸汽密度ρ=4.0kg/ m3，要求控制的比摩阻为200Pa/m以下，因表中蒸汽密度为ρ=1。
0 kg/ m3 ，则表中控制的比摩阻值，相应为200×（4/1)= 800 Pa/m 以下.
根据附录9—1,设ρ=1.0 kg/ m3，控制比摩阻R在800Pa/m 以下，选择合适的管径，得出应选用的管道的公称直径为DN125mm，相应的Rbi值及vbi值为
Rbi = 723.2 Pa/m ；vbi = 90.6 m/s
最后，确定蒸汽密度ρ=4。
0 kg/ m3时的实际比摩阻及流速值。
Rsh = （ρbi/ ρsh）• Rbi = (1/4)×723。
2 = 180.8 Pa/m < 200 Pa/m
vsh = ( ρbi/ ρsh）• vbi = (1/4）×90。
6 = 22。
65 m/s
三、蒸汽网路水力计算方法
1、准确的计算方法—-按管段取蒸汽的平均密度
ρpj = （ρs + ρm) / 2, kg/m3 （9-10）
式中ρs、ρm ——分别为计算管段始端和末端的蒸汽密度，kg/m3。
逐段进行计算
特点：该方法较准确的计算管段节点蒸汽参数(Ps、Ts）,计算较准确.
2、简略计算方法——对整个系统取蒸汽平均密度
ρpj = (ρs + ρm）/ 2， kg/m3 （9—11)
式中ρs、ρm ——分别为系统始端和末端的蒸汽密度, kg/m3.
特点：该方法计算误差比较大，但计算工作量小.
3、按一定管长取管段始端的密度
具体取法：每隔50米管长取始端蒸汽的密度，逐段进行计算。
特点：该方法计算的准确性介于上述两者之间.
4、蒸汽网路水力计算的任务
要求选择蒸汽网路各管段的管径，以保证各热用户蒸汽流量的使用参数的要求。
