干燥过滤器介绍及选型
干燥过滤器
EMERSON (ALCO) STAS系列干燥过滤筒名义制冷量US TR型号接口尺寸R134a R22 R407C R404a R502 STAS-485T 5/8 19 21 20 14 13 STAS-487T 7/8 35 38 37 25 24 STAS-489T 1-1/8 48 53 51 35 34 STAS-4811T 1-3/8 56 61 59 40 39特点：1、适用于HFC，CFC，HCFC工质2、低压力降设计ALCO吸气过滤器用于ATDS,ADKS及其它品牌的大容量型干燥过滤器上.干燥过滤芯提供了优良的吸气管方面的压缩机保护.干燥过滤芯保护压缩机不受液管内存在的污染物的损坏.干燥过滤器型号：型号说明适用于ALCO壳体F-48 吸气过滤芯ATDSF-48R 反向流动吸气过滤芯ATDSF-100 吸气过滤芯ATDSD-48 标准容量过滤芯ATDSH-48 大容量过滤芯ATDSW-48 烧损用过滤芯ATDSH-100 大容量过滤芯本公司专业生产各种除尘过滤器、滤芯、过滤器、滤油机、除尘滤筒、空气滤芯、除尘器滤芯、液压油滤芯、空压机滤芯、油气分离滤芯、不锈钢烧结滤芯、活性碳滤芯、线缠绕滤芯、微孔折叠滤芯、空气呼吸器滤芯、全焊式烧丝筛管、油气分离滤芯、油水分离滤芯、盘式滤芯、单丝编绕滤芯、高效过滤器、亚高效过滤器、初效过滤器、水处理液体净化滤芯、高温滤袋、常温滤袋、化工过滤器、油类过滤器、水处理设备、真空滤油机、聚结式滤油机。
干燥过滤器采用干燥、过滤组合的设计，并以气体为介质，具有过滤精度高、分子筛吸水能力强等特征。
HCFC和HFC在系统中动用了矿物油和钋酯油，使系统进一步得到完善。
特征有孔式样（跳动负荷）密封设计铜接口40微米的过滤系统垫子运动不会引起振动干燥首先进行过滤处理兼容的制冷系统/润滑系统透明线状过滤棉要按照保护系统组装.因为它们移动有害于组成部分。
严重损害流通、制冷和润滑系统。
干式过滤器设计参数
干式过滤器设计参数1. 引言干式过滤器是一种常用的空气过滤设备，广泛应用于工业生产、环境治理等领域。
本文将探讨干式过滤器的设计参数，包括过滤效率、压降、过滤面积等方面。
通过合理设计这些参数，可以提高干式过滤器的性能，满足不同领域的需求。
2. 过滤效率过滤效率是干式过滤器最重要的设计参数之一。
它表示过滤器对空气中颗粒物的去除能力。
过滤效率通常用百分比表示，例如90%、95%、99%等。
过滤效率的高低直接影响到过滤器的净化效果。
2.1 过滤介质选择选择合适的过滤介质是提高过滤效率的关键。
常见的过滤介质包括纤维素纸、聚酯纤维、玻璃纤维等。
不同的过滤介质具有不同的过滤效率和阻力特性。
根据实际需求，选择适合的过滤介质可以提高过滤效率。
2.2 过滤器结构设计过滤器的结构设计也会对过滤效率产生影响。
例如，增加过滤层数、增加过滤面积等可以提高过滤效率。
同时，过滤器的结构应该合理布置，以确保空气能够充分接触到过滤介质，提高过滤效果。
3. 压降压降是指空气通过过滤器时所受到的阻力。
合理控制压降可以减少能源消耗，延长过滤器的使用寿命。
3.1 过滤介质阻力过滤介质的阻力是导致压降的主要原因。
过滤介质的阻力与过滤介质的厚度、密度、孔隙率等有关。
通过选择合适的过滤介质，可以降低阻力，减少压降。
3.2 过滤器结构设计过滤器的结构设计也会对压降产生影响。
合理设计过滤器的进出口截面积、过滤面积等参数，可以降低压降。
4. 过滤面积过滤面积是指过滤器中用于过滤空气的有效面积。
过滤面积的大小直接影响到过滤器的处理能力。
4.1 过滤介质布置过滤介质的布置方式会影响到过滤面积。
通常采用折叠式布置可以增加过滤面积，提高处理能力。
4.2 过滤器尺寸设计合理设计过滤器的尺寸也可以增加过滤面积。
通过增加过滤器的长度、宽度等参数，可以扩大过滤面积，提高处理能力。
5. 其他设计参数除了上述提到的设计参数外，还有一些其他参数也需要考虑。
5.1 清灰方式干式过滤器在使用过程中会积累大量的颗粒物，需要定期清灰。

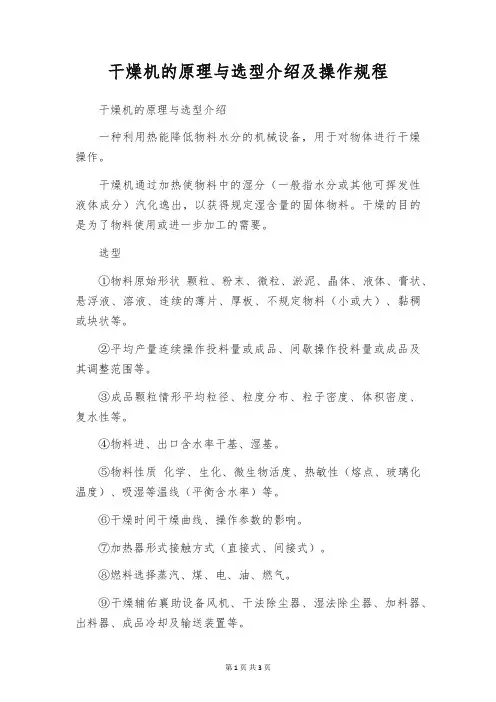

干燥机的原理与选型介绍及操作规程
干燥机的原理与选型介绍及操作规程干燥机的原理与选型介绍一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作。
干燥机通过加热使物料中的湿分（一般指水分或其他可挥发性液体成分）汽化逸出，以获得规定湿含量的固体物料。
干燥的目的是为了物料使用或进一步加工的需要。
选型①物料原始形状颗粒、粉末、微粒、淤泥、晶体、液体、膏状、悬浮液、溶液、连续的薄片、厚板、不规定物料（小或大）、黏稠或块状等。
②平均产量连续操作投料量或成品、间歇操作投料量或成品及其调整范围等。
③成品颗粒情形平均粒径、粒度分布、粒子密度、体积密度、复水性等。
④物料进、出口含水率干基、湿基。
⑤物料性质化学、生化、微生物活度、热敏性（熔点、玻璃化温度）、吸湿等温线（平衡含水率）等。
⑥干燥时间干燥曲线、操作参数的影响。
⑦加热器形式接触方式（直接式、间接式）。
⑧燃料选择蒸汽、煤、电、油、燃气。
⑨干燥辅佑襄助设备风机、干法除尘器、湿法除尘器、加料器、出料器、成品冷却及输送装置等。
⑩特别要求构成材料、腐蚀性、毒性、非亲水溶液、易燃易爆的极限、着火点、色泽、结构、香味要求。
⑩干燥系统干燥设备及附属设备的占地面积。
设备安装调试过程及一般要求。
干燥机的原理如木材在制作木模、木器前的干燥可以防止制品变形，陶瓷坯料在煅烧前的干燥可以防止成品龟裂。
另外干燥后的物料也便于运输和贮存，如将收获的粮食干燥到确定湿含量以下，以防霉变。
由于自然干燥远不能充分生产进展的需要，各种机械化干燥机越来越广泛地得到应用。
压缩空气中水蒸气的量是由压缩空气的温度决议的:在保持压缩空气压力基本不变的情况下，降低压缩空气的温度可削减压缩空气中的水蒸气含量，而多余的水蒸气会凝结成液体。
冷冻干燥机就是利用这一原理接受制冷技术干燥压缩空气的。
因此冷干机具有制冷系统。
冷冻干燥机的制冷系统属于压缩式制冷，由制冷压缩机、冷凝器、蒸发器、膨胀阀等四个基本部件构成。
它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化并与压缩空气和冷却介质进行热量交换。
冷库干燥过滤器尺寸参数
冷库干燥过滤器尺寸参数
一、产品简介
冷库干燥过滤器是一种用于保持冷库内部干燥，防止制冷系统堵塞的重要设备。
本产品采用优质材料制作，具有高效过滤、低阻力、长寿命等优点。
二、尺寸参数
1.长度：210mm
2.宽度：105mm
3.高度：30mm
4.重量：约0.5kg
三、技术参数
1.过滤精度：≤5μm
2.工作温度：-40℃～+100℃
3.工作压力：≤2.5MPa
4.材质：不锈钢
四、使用说明
1.将干燥过滤器安装在冷库制冷系统的适当位置，确保连接紧密，防止制冷
剂泄漏。
2.建议每隔一定时间检查干燥过滤器的干燥剂，如发现干燥剂变色或饱和，
应及时更换。
3.在进行冷库维护或维修时，务必先关闭制冷系统，并排空管道内的制冷剂，
以防操作不当导致人员受伤或设备损坏。
五、注意事项
1.本产品应存放在干燥、通风的环境中，远离火源和高温。
2.避免在有腐蚀性气体的环境中使用。
3.在使用过程中，应定期检查过滤器的密封性能，确保无泄漏。
干燥过滤器分类及功能
干燥过滤器分类及功能1. 空气干燥过滤器（Air Dryers and Filters）：空气干燥过滤器主要用于去除空气中的固体颗粒、液滴和水分。
它们通常与压缩空气系统或其他空气处理设备配合使用，以保护设备和增加生产效率。
空气干燥过滤器可以分为颗粒过滤器、液体过滤器和气体干燥机等。
- 颗粒过滤器（Particle Filters）：主要用于去除空气中的固体颗粒，以防止颗粒堵塞设备或影响产品质量。
- 液体过滤器（Liquid Filters）：主要用于去除空气中的液滴，以保护设备和提高制造效率。
- 气体干燥机（Gas Dryers）：主要用于去除空气中的水分，以防止水分对设备和产品造成损害。
2. 液体干燥过滤器（Liquid Dryers and Filters）：液体干燥过滤器主要用于去除液体中的悬浮物、固体颗粒和湿气。
它们通常与液体处理系统或其他工业设备配合使用，以提高产品质量和生产效率。
液体干燥过滤器可以分为颗粒过滤器、湿气过滤器和杂质过滤器等。
- 颗粒过滤器（Particle Filters）：主要用于去除液体中的固体颗粒，以防止颗粒对设备和产品造成损害。
- 湿气过滤器（Moisture Filters）：主要用于去除液体中的湿气，以防止湿气对设备和产品造成损害。
- 杂质过滤器（Impurity Filters）：主要用于去除液体中的杂质，以保证产品质量和工艺要求。
3. 气体干燥过滤器（Gas Dryers and Filters）：气体干燥过滤器主要用于去除气体中的湿气、固体颗粒和杂质。
它们通常与气体处理系统或其他工业设备配合使用，以满足产品质量要求和提高生产效率。
气体干燥过滤器可以分为湿气过滤器、颗粒过滤器和杂质过滤器等。
- 湿气过滤器（Moisture Filters）：主要用于去除气体中的湿气，以防止湿气对设备和产品造成损害。
- 颗粒过滤器（Particle Filters）：主要用于去除气体中的固体颗粒，以防止颗粒对设备和产品造成堵塞或损害。

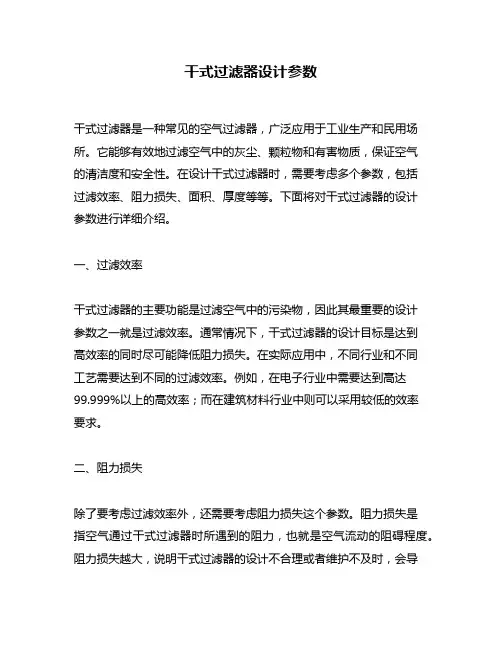

干式过滤器设计参数
干式过滤器设计参数干式过滤器是一种常见的空气过滤器，广泛应用于工业生产和民用场所。
它能够有效地过滤空气中的灰尘、颗粒物和有害物质，保证空气的清洁度和安全性。
在设计干式过滤器时，需要考虑多个参数，包括过滤效率、阻力损失、面积、厚度等等。
下面将对干式过滤器的设计参数进行详细介绍。
一、过滤效率干式过滤器的主要功能是过滤空气中的污染物，因此其最重要的设计参数之一就是过滤效率。
通常情况下，干式过滤器的设计目标是达到高效率的同时尽可能降低阻力损失。
在实际应用中，不同行业和不同工艺需要达到不同的过滤效率。
例如，在电子行业中需要达到高达99.999%以上的高效率；而在建筑材料行业中则可以采用较低的效率要求。
二、阻力损失除了要考虑过滤效率外，还需要考虑阻力损失这个参数。
阻力损失是指空气通过干式过滤器时所遇到的阻力，也就是空气流动的阻碍程度。
阻力损失越大，说明干式过滤器的设计不合理或者维护不及时，会导致空气流量减小、能耗增加、甚至设备故障。
因此，在设计干式过滤器时需要合理控制阻力损失，保证其在正常运行范围内。
三、面积干式过滤器的面积是另一个重要的设计参数。
面积越大，意味着可以处理更多的空气流量和更多的污染物。
因此，在实际应用中需要根据具体情况来确定干式过滤器的面积大小。
例如，在处理高浓度污染物时需要采用较大面积的干式过滤器；而在处理低浓度污染物时则可以采用较小面积的设备。
四、厚度干式过滤器的厚度也是一个重要参数。
厚度越大，意味着可以容纳更多的过滤介质，从而提高过滤效率。
但同时也会增加阻力损失和成本。
因此，在设计干式过滤器时需要综合考虑这些因素，并根据具体情况来确定合适的厚度。
五、过滤介质干式过滤器的过滤介质是影响其过滤效率和阻力损失的关键因素。
常见的过滤介质包括纤维布、纸板、金属网等。
不同的过滤介质具有不同的特点，例如纤维布可以提高过滤效率，但同时也会增加阻力损失；而金属网则可以减小阻力损失，但对于细小颗粒物的过滤效果较差。
干燥-过滤器的介绍
干燥－过滤器干燥-过滤器过滤器和干燥器装于储液器与膨胀网之间的输液管路上。
过滤器用以阻挡铁屑、焊渣和污物等固体颗粒，以免堵塞通道。
干燥器用以吸收随制冷剂循环的水分，以免膨胀阀和通道处发生“冰塞”。
来源于制冷剂、滑油及操作管理不当渗入的游离状水，当其达到低温处时，会结冰而堵塞通道，阻碍甚至完全停止冷剂的循环，从而破坏装置的正常制冷。
膨胀阀的阀孔狭小，是冷剂首先降温之处，故易发生“冰塞”。
过滤器和干燥器常组合在一起，构成干燥－过滤器，其结构如图，干燥剂的两端均装有滤网。
为避免干燥剂颗粒在液体冷剂的冲击下互相摩擦而产生粉末被带出，填充干燥剂时应墩压结实。
有些干燥器还装有弹簧使干燥剂处于压实状态。
常用的干燥剂有硅胶、分子筛、活性氧化铝和无水氯化钙等。
硅胶呈颗粒状，吸水后其颜色会发生变化，通常加染色剂，以便判断其吸水程度。
按所加人的染色剂的不同，在硅胶吸水前后的颜色变化为：白色变黄色，棕色变蓝色，绿色变五色，红色变淡粉色，深蓝黑色变桃红色等。
吸水后的硅胶可在140~160℃下烘烤3~4h再生，继续使用。
硅胶凝结水滴后会碎裂。
活性氧化铝，吸水性能比硅胶强，但吸足水分后易粉化，适宜在临时外接的体积较大的干燥器中采用。
分子筛是一种人工合成的泡沸石一多水硅酸盐晶体。
其吸水能力比硅胶和活性氧化铝都强，且可在500℃下烘烤6h，冷却后再用。
R22与分子筛会起显著的化学作用，使氯从R22分解出来。
所以，分子筛目前主要用于R12制冷装置。
无水氯化钙吸水性能好，但它是化学吸水剂，吸水后易成粉末，甚至生成具有腐蚀性的水溶液，故只用于临时性的外接干燥器，作为系统中存在大量水分时应急用。
一般24h 以内应拆除或更换干燥剂。
干燥－过滤器的安装：应使液流方向与干燥－过滤器上箭头的方向一致，以保证其出口端的毡垫阻止干燥剂的粉末进入系统。
充注或补充冷剂时，或系统发生“冰塞”时，可接入干燥器，运行一段时间未见“冰塞”发生，宜旁通干燥器或撤除干燥剂，以减小制冷剂的流阻，避免“闪气”，防止干燥剂粉末被气态冷剂冲入系统。
干燥设备的基本要求与选型
干燥设备的基本要求与选型目前工业上使用最多的干燥方法是对流干燥，由于采用的干燥介质、被干燥的物料、干燥设备和操作方式不同，而且干燥机理复杂，因此至今仍主要依靠实验手段和生产经验来确定干燥过程的最佳条件。
一、干燥设备的基本要求为了确保优化生产、提高效率，对干燥器有如下要求。
1、能满足生产工艺的要求。
指达到规定的干燥程度；均匀干燥；保证产品具有一定的形状和大小等。
由于不同物料的物理、化学性质以及外观形状等差异很大，对于干燥设备的要求也就各不相同，干燥器必须根据物料的这些不同特征确定不同的结构。
通常除了干燥小批量、多品种的产品外，工业上并不要求一个干燥器能处理多种物料，即干燥过程中通用设备不一定符合优化、经济的原则。
这与其他单元操作的要求不同。
2、生产能力大。
干燥器的生产能力取决于物料达到规定干燥程度所需的时间。
干燥速率越快，干燥时间越短，设备的生产能力越大。
许多干燥器，如气流干燥器、流化床干燥器、喷雾干燥器能使物料在干燥过程中处于分散、悬浮状态，增大气固接触面积并不断更新接触面，加快了干燥速率，缩短了干燥时间，具有较大的生产能力。
3、热效率高。
对流干燥中，提高热效率的主要途径是减少废气带走的热量。
干燥器的结构应有利于气固接触、有较大的传热和传质推动力，以提高热能的利用率。
4、干燥系统的流动阻力要小，以降低动力消耗。
5、操作控制方便，劳动条件好，附属设备简单。
二、干燥器的选择由于工业生产中湿物料种类较多，对于产品质量的要求不同，因此选择合适的干燥器非常重要。
在选择干燥器时，主要从以下方面考虑，然后综合选择。
1、物料的形态干燥器最初的选择是以原料为基础的，如在处理液态物料时选择的设备通常有喷雾干燥器、转鼓干燥器和搅拌间歇真空干燥器等。
2、物料的性质物料达到所要求的干燥程度需要一定的干燥时间。
物料不同，所需的干燥时间不同。
对于吸湿性物料或临界含水量很高的物料，应选择干燥时间较长的干燥器，例如间接加热转筒干燥器；对干燥时间很短的干燥器，例如气流干燥器，仅适用于干燥临界含水量很低且易于干燥的物料。
干燥过滤器名词解释
干燥过滤器名词解释一、引言在制冷和空调系统中，干燥过滤器是一个关键的组件，主要用于吸收或排除系统中的水分和杂质，确保系统的正常运行和延长设备的使用寿命。
本文将对干燥过滤器的定义、作用、分类、工作原理、应用领域、常见问题与维护、发展趋势以及结语进行深入的探讨。
二、定义与作用干燥过滤器，顾名思义，是一种用于去除系统中水分的过滤器。
它是制冷和空调系统中的一部分，主要用于吸收或排除系统中的水分和杂质，防止冰堵和脏堵现象的发生，确保系统的正常运行。
同时，干燥过滤器还能够防止系统的内部腐蚀，延长设备的使用寿命。
三、分类1.根据用途：可分为吸湿型干燥过滤器和吸附型干燥过滤器。
吸湿型干燥过滤器利用吸湿剂吸收系统中的水分，而吸附型干燥过滤器则利用吸附剂的吸附作用将系统中的水分和其他杂质吸附在过滤器内部。
2.根据结构：可分为平板式干燥过滤器和螺纹式干燥过滤器。
平板式干燥过滤器的结构相对简单，易于更换和清洗；而螺纹式干燥过滤器的结构则更为紧凑，能够减小系统的体积和重量。
四、工作原理干燥过滤器的工作原理主要依赖于吸附或吸收的作用，将系统中的水分和杂质去除。
具体来说，当制冷剂流经干燥过滤器时，其中的水分和杂质会被吸附或吸收在干燥过滤器的滤芯上。
随着使用时间的增长，滤芯上的吸附剂会逐渐饱和，此时需要更换新的滤芯以保证系统的正常运行。
五、应用领域干燥过滤器广泛应用于制冷和空调系统中，如家用空调、商用空调、冷冻冷藏设备、工业制冷设备等。
它对于保证这些设备的正常运行，防止冰堵和脏堵现象的发生，提高设备的性能和延长设备的使用寿命具有重要的作用。
六、常见问题与维护在使用干燥过滤器的过程中，可能会出现一些常见问题，如滤芯堵塞、干燥剂失效等。
这些问题可能会导致系统性能下降或设备故障。
因此，对于干燥过滤器的维护和保养至关重要。
定期检查和更换滤芯，确保干燥剂的有效性，是保证系统正常运行的重要措施。
此外，对于不同类型的干燥过滤器，其维护和保养的方法也略有不同，使用者需根据实际情况进行操作。
干燥过滤器介绍及选型
干燥器简介干燥过滤器在制冷系统中有两个功能：一，吸附系统内的杂物如水和酸；二，提供过滤功能。
选择特殊用途的干燥过滤器需要考虑各种技术因素，这些因素包括：系统的型式、连接管路的尺寸、含水量(含湿量)、系统的流量、过滤容量、材质（铜或钢）和安全工作压力。
评估每一个因素都是必要的以确保选择经济适用的干燥过滤器。
Parker Hannifin在现有的技术基础上结合多年的实践经验进行研发干燥过滤器，这些干燥过滤器严格按照ASHRAE63.1标准和ARI 710.标准进行流通能力和吸湿量测试，获得的数据被制作成液体流干燥过滤器的能力表(基于ARI标准工况)，可以作为干燥过滤器的比照使用。
当然，对于不同形式的设备也要考虑一起其它因素。
吸附湿气和预防酸的产生对于干燥过滤器，把湿气从制冷系统中吸附掉的能力是一项很重要的功能，系统的湿气有许多来源，比如:不合适的抽空而造成的残留空气、系统泄漏、电机线圈等等；另一个重要来源是酯类润滑油的操作不当，酯类润滑油具有很强的吸湿性。
确切地说是他们很乐意吸收湿气。
和以前使用的矿物油相比较，酯类润滑油能够从环境中吸收更多地湿气，并且更加难以分离。
湿气会造成系统冰堵，以及腐蚀系统地金属部件。
系统中的湿气还和酯类润滑油起水解反应，生成有机酸。
为了预防有机酸的形成，系统中的湿气必须降到最少。
干燥过滤器中的干燥剂能够完成这一过程。
分子筛、活性氧化铝和硅胶是三种最常用的干燥剂。
分子筛是结晶状的铝矽酸钠（合成沸石），它有立方体状的晶体机构，所以能够根据分子的大小和极性的不同来选择性吸附。
晶体状结构的分子在尺寸上有变化。
这样可以使一些分子被吸附，例如水；同时允许其它大量的分子通过，例如制冷剂、润滑油和酸。
干燥剂的表面布满阳离子，阳离子作为磁体能够吸附极性分子，例如水，他能被紧紧的吸附。
水分子从润滑油中分离，大大降低了脂类润滑油发生水解反应的可能性。
活性氧化铝由铝的氧化物(Al2O3)组成, 不是一种很好的晶体材料。
干燥过滤器
KG-001 2.1 15 6.1
130
8
KG-002 2.1 15 5.1
130
8
KG-003 2.1 15 5.1 4.1 130
8
KG-004 2.1 16 5.1
130
10
KG-005 2.1 16 5.1
130
10
KG-006 2.1 16 5.1
130
10
KG-007 2.2 19 6.2
来因为新冷媒如 R134a，R407C 的应用，对水分的要求高了，就普遍使用分子筛吸附水分，对于如冰箱 的小系统，一般只用铜管里加滤网和分子筛来干燥过滤系统，因为制冷剂充注量少，进入的水分及制冷 剂流量相对小些，但对于空调系统，考虑到充注量大，带入的水分也会多，压降的影响也会大，所以要 使用大些的干燥过滤器（一般是钢板焊接加喷涂做成），一些专业厂家如 ALCO，DANFOSS 都有此类产 品。这类产品根据用途或大小分为密封式和可拆装式，一般密封式从 5-124KW，可拆装式从 50-500KW。 可拆装式用在大型系统中时，因为充注量，管路都比较大，所以含水量，开放时间及空间相对也会大些， 而且使用可拆装式可以不用排空冷媒就可更换滤芯，方便现场服务。随着新冷媒 HFC 及对应冷冻油 POE 油的广泛使用，对系统的水分要求越来越高，原来 R22 是过滤到 60ppm，R410a 要到 50ppm。而且 POE 油在带点酸性的环境中润滑效果更好，所以 DANFOSS 干脆 100%使用 3A 的分子筛，而对 HCFC 的则是 80%分子筛和 20%活性氧化铝（ALCO 是 75%和 25%）。但是对于旧系统的现场维修，因为系统运行了一 段时间，而维修时系统会被污染，所以在更换干燥过滤器时最好要一定比例的活性氧化铝。
艾默生干燥过滤器
EK 系列液管干燥过滤器，内含颗粒状滤芯、适用于CFC 、HCFC 和HFC 。
特点• 高过滤精度• 高除水性，有效的防止POE 油的变质 • 末道漆层为抗腐蚀的环氧粉末喷漆 • 钢制壳体防振、抗震效果极佳 • 滤芯为25%活性氧化铝和75%分子筛 • 过滤精度为20微米 • 最高运行压力：47 bar• UL / CUL 认证：认证编号SA3124EK 系列干燥过滤器命名：举例：EK-083SEK08 3 S干燥过滤器系列 规格 （立方英寸） 接管尺寸 （以1/8’’为单位）接管方式 S = ODF 空白 = SAE 螺纹外形尺寸及EK 系列干燥过滤器定购信息尺寸 (英寸)产品编号型号A B D E F 重量(磅)060009 EK 032 4.38 - - 060012 EK 032S 3.88 3.13 0.38 060013 EK 033 4.69 - - 060014 EK 033S 4.06 3.19 0.44 2.561.630.50047601 EK 052 4.81 - - 047602 EK 052S 4.44 3.69 0.38 047603 EK 053 5.13 - - 047604 EK 053S 4.50 3.63 0.44 3.000.88047605 EK 082 5.63 - - 047606 EK 082S 5.25 4.50 0.38 047607 EK 083 5.94 - - 3.81 2.631.25047609 EK 084 6.19 - - 047610 EK 084S 5.38 4.38 0.50 047611 EK162 6.56 - - 047612 EK 162S 6.19 5.44 0.38 047613 EK 163 6.88 - - 047614 EK 163S 6.25 5.44 0.44 047615 EK 164 7.06 - - 047616 EK 164S 6.31 5.31 0.50 047617 EK 165 7.50 - - 047618 EK 165S 6.56 5.31 0.63 047619 EK 167S 7.50 5.63 0.75 4.75 1.25048210 EK 303 9.63 - - 048211 EK 303S 9.00 8.13 0.44 048212 EK 304 9.88 - - 048213 EK 304S 9.13 8.13 0.50 048214 EK 305 10.31 - - 048215 EK 305S 9.31 8.06 048216 EK 306S 9.69 8.44 0.63048217 EK 307S 9.88 8.38 0.75 048218 EK 309S 10.25 8.44 0.94 7.50 3.063.75 048219 EK 413 9.75048220 EK 414 10.00 - -048221 EK 414S 9.25 8.25 0.50 048222 EK 415 10.44 - - 048223 EK 415S 9.44 8.19 0.63 048224 EK 417S 10.00048225 EK 419S 10.948.507.63 4.75048228 EK 757S 15.44 13.940.75048229 EK 759S 15.75 13.88 0.9413.06 3.697.50容量表吸水量2，水滴数3 1psi 压降1，4下的容量单位: 冷吨(千瓦=冷吨x3.5) R-12 R-134a R-22 R-407C R-410AR-404A/507R-502型号连接入口/出口R-12 R-134aR22/R-410AR-407CR-404A/R-507R-50224ºC52ºC24ºC52ºC24ºC52ºC24ºC 52ºC 24ºC 52ºC24ºC52ºC24ºC52ºCEK 032 1/4 SAE 1.6 2.0 2.2 2.1 1.4 1.4EK 032S 1/4 ODF 2.2 2.7 2.9 2.9 2.0 1.9EK 033 3/8 SAE 2.5 3.0 3.3 3.2 2.2 2.1EK 033S 3/8 ODF 2.5 3.0 3.3 3.2 2.2 2.147414037 403333 25 21 19 38374237EK 052 1/4 SAE 1.7 2.1 2.3 2.2 1.5 1.5EK 052S 1/4 ODF 2.7 3.3 3.6 3.5 2.4 2.3EK 053 3/8 SAE 2.9 3.5 3.8 3.7 2.5 2.5EK 053S 3/8 ODF 3.6 4.4 4.8 4.7 3.2 3.11331191161061149795 75 64 58 109106120107EK 082 1/4 SAE 1.9 2.3 2.5 2.4 1.7 1.6EK 082S 1/4 ODF 2.5 3.1 3.4 3.3 2.2 2.2EK 083 3/8 SAE 3.3 4.0 4.3 4.3 2.9 2.8EK 083S 3/8 ODF 3.7 4.5 4.9 4.8 3.3 3.2EK 084 1/2 SAE 5.5 6.7 7.3 7.1 4.9 4.7EK 084S 1/2 ODF 5.8 7.1 7.7 7.5 5.1 5.0274240237218235200195 155 159 118 224217245217EK 162 1/4 SAE 1.9 2.3 2.5 2.4 1.7 1.6EK 162S 1/4 ODF 2.5 3.1 3.4 3.3 2.2 2.2EK 163 3/8 SAE 3.2 3.9 4.2 4.1 2.8 2.7EK 163S 3/8 ODF 3.6 4.4 4.8 4.7 3.2 3.1EK 164S 1/2 ODF 7.0 8.5 9.2 9.0 6.2 6.0EK 165 5/8 SAE 8.0 9.7 10.510.3 7.0 6.8EK 165S 5/8 ODF 8.3 10.1 10.910.7 7.3 7.1EK 167S 7/8 ODF 12.7 15.5 16.816.5 11.2 10.9347301371341368313305 240 206 186 350340306272EK 303 3/8 SAE 3.5 4.3 4.7 4.6 3.1 3.0EK 303S 3/8 ODF 5.2 6.3 6.8 6.7 4.6 4.4EK 304 1/2 SAE 6.6 8.1 8.8 8.6 5.9 5.7EK 304S 1/2 ODF 8.2 10.0 10.810.6 7.2 7.0EK 305 5/8 SAE 8.7 10.6 11.511.3 7.7 7.5EK 306S 3/4 ODF 12.1 14.8 16.015.7 10.7 10.4EK 307S 7/8 ODF 13.8 16.8 18.217.9 12.2 11.8EK 309S 1 1/8 ODF 16.1 19.6 21.220.8 14.2 13.8601526664611657561548 434 515 355 627608536477EK 413 3/8 SAE 3.5 4.3 4.7 4.6 3.1 3.0EK 414 1/2 ODF 8.5 10.4 11.311.1 7.5 7.3EK 414S 1/2 ODF 8.9 10.8 11.711.5 7.8 7.6EK 415 5/8 SAE 9.8 12.0 13.012.8 8.7 8.5EK 417S 7/8 ODF 16.6 20.3 22.021.6 14.7 14.3EK 419S 1 1/8 ODF 22.7 27.7 30.029.4 20.1 19.51104971938854919785765 607 715 465 876850991884EK 757S 7/8 ODF 18.2 22.2 24.123.6 16.1 15.6EK 759S 1 1/8 ODF 26.8 32.7 35.434.8 23.7 23.02368215921592019215918801810 1460 1460 11112019201922292019注1：上表内的数据均基于ARI 标准710-04的测试标准。
干燥过滤器
相关故障检修实例
某型号窗机，因不制冷送修。通电试机，测其运转电流为4A（正常值为3.7A），压缩机运转声沉闷，手感室 内机出风口无凉风，初步判定为干燥器堵塞。关机后拆开箱壳，再重新开机检查，发现干燥器结露（正常应为微 温）。停机待压力平衡后，在干燥器出口端就近断开毛细管验证，靠毛细管侧排出气体充足，而干燥器则无气体 排出，因此证明：干燥过滤器是脏堵。断开低压侧工艺管连接修理阀，并同时更换新的干燥过滤器焊接后，经抽 空并按铭牌标注量充注的R制剂后试机观察，制冷正常。
干燥过滤器Drier Filter主要是起到杂质过滤的作用。一般来说，这要根据冰箱，空调的制冷系统来确定干 燥器的规格，如直径，内径，外径的规格，和内部件，如过滤碗，布，和分子筛。XH-6.9.一般国内采用XH-9的 较多，其通用性强。而XH-6只能用与R134a制冷系统中，但其的吸附性好，堆积密度和静态水吸附等。如果，冰 箱系统配置很好的话，产生的杂质很少，不会造成冰堵等问题，干燥器的寿命在7-10年。最重要是选好的厂家， 不光产品要好，而且工厂的质量管理系统，及程序文件要完善 。
干燥过滤器
起到杂质过滤的作用的设备
01 简介
03 故障排除
目录
02 结构及工作原理 04 相关故障检修实例
干燥过滤器(Drier Filter)主要是起到杂质过滤的作用。一般来说，这要根据冰箱，空调的制冷系统来确定 干燥器的规格，如直径，内径，外径的规格，和内部件，如过滤碗，布，和分子筛。
简介
谢谢观看
结构及工作原理
图1是干燥过滤器的结构图。其外壳是用紫铜管收口成型，两端进出接口有同径和异径两种，进端为粗金属， 出端为细金属，可以有效地过滤杂质。内装吸湿特性优良的分子筛作为干燥剂，以吸收制冷剂中的水分，以确保 毛细管畅通和制冷系统正常工作。当干燥剂因吸收水过多而失效时，应该及时进行更换。
一看就会！全面解析干燥过滤器、视液镜轻松搞定制冷故障
一看就会！全面解析干燥过滤器、视液镜轻松搞定制冷故障一、功能为了确保可以达到最佳功能，制冷系统的内部必须保持清洁和干燥。
SFlb 启动系统之前，必须在不高于 0.05 mbar abs 的压力下通过排放来除去湿气。
SFlb 在运行过程中，必须过滤并清除掉污垢及湿气。
这由包含一个实芯的干燥过滤器来完成，实芯由以下部分组成：分子筛；硅胶（低效—在Danfoss 干燥器中并未使用）；活性氧化铝和一个插入过滤器出口中的聚酯网 A。
DML: 100% 分子筛DCL: 80% 分子筛 20% 活性铝实芯与海棉类似，能够吸收并留住水分。
分子筛可以留住水，而活性氧化铝则可以留住水和酸。
实芯B 和聚酯网A 一起也可以作为滤尘器。
实芯可以留住较大的灰尘颗粒，而聚酯网则可以留住较小的颗粒。
这样干燥过滤器能够过滤大于25微米的所有灰尘颗粒。
二、位置干燥过滤器通常安装在液体管路中，其主要功能是保护膨胀阀。
液体管路中制冷剂的流速很慢，因此制冷剂与干燥过滤器中实芯的接触良好。
同时，干燥过滤器的压降也很小。
干燥过滤器也可安装在吸入管路中，其功能是防止灰尘进入压缩机以及干燥制冷剂。
吸滤器，也称为“烧毁型”过滤器，用于清除电机损坏后产生的酸性物质。
为确保尽可能低的压降，吸滤器通常必须要比液体管路过滤器大。
当压降超过以下值时必须更换吸滤器：空调系统：0.50bar//制冷系统：0.25bar//冷冻系统：0.15bar在干燥过滤器之后通常要安装一个带有湿气指示器的视液镜，此时其指示含义如下：绿色：制冷剂中无危险湿气。
黄色：在膨胀阀之前的制冷剂中湿气含量过高。
气泡：1) 干燥过滤器压降过高。
2) 无过冷。
3)整个系统中制冷剂不足。
如果视液镜安装在干燥过滤器之前，则其指示含义为：绿色：制冷剂中无危险湿气。
黄色：整个制冷系统中湿气含量过高。
视液镜指示器由绿变黄的转变点取决于制冷剂的水溶性。
注意：Danfoss 视液镜的转换点非常小。
这样可以确保只有当制冷剂干燥时指示器才会转变为绿色。
冰箱用干燥过滤器标准
冰箱用干燥过滤器的标准主要根据冰箱制冷系统的要求来设定，包括以下几个方面：
1. 尺寸：干燥过滤器的直径、内径和外径等规格需要与冰箱或空调系统的匹配。
一般来说，冰箱使用的干燥过滤器比空调小一些。
2. 结构：冰箱干燥过滤器通常由过滤碗、网布和分子筛等内部部件组成。
过滤碗用于容纳过滤材料，网布可以防止大颗粒杂质进入系统，而分子筛则用来吸附水分和其他有害物质。
3. 级别：过滤器有多个级别，如S、P、U、H、F等，不同级别的过滤器对应不同的过滤精度。
这些级别可能表示过滤器对不同大小颗粒物的过滤能力。
4. 工作原理：干燥过滤器的主要作用是清除制冷系统中的残留水分和杂质，防止毛细管冰堵，并减少水分对制冷系统的腐蚀作用。
5. 常见故障：干燥过滤器可能出现的问题包括堵塞、破损、颜色不均等，这些问题都可能导致制冷效果下降或者系统故障。
6. 分类：家用电冰箱使用的干燥过滤器可分为单孔进口干燥过滤器和双孔进口干燥过滤器。
选择哪种类型的干燥过滤器取决于冰箱的具体型号和制冷系统的需求。
在购买或更换干燥过滤器时，应确保其符合您的冰箱品牌和型号的技术要求，以保证最佳的使用效果和设备的正常运行。
压缩空气活性炭干燥除油过滤器
压缩空气活性炭干燥除油过滤器
压缩空气经过空气压缩机压缩之后，含有大量水分、油分等杂质，为了能够更好的在后续设备中使用，昱晟建议安装SRB过滤干燥器。
干燥过滤器大致分为两个系列，活性炭过滤干燥器、干燥剂过滤干燥器，功能如下。
SRB活性炭过滤干燥器：功能是去除压缩空气系统中的油蒸汽。
活性炭过滤干燥器配有可更换的吸附剂筒，可以将油蒸汽的含量降至0.003mg/m³。
为了过滤效果更好，可以在过滤干燥器前安装H级凝聚式过滤器。
特点：
1、使用方便
2、有效去除油蒸汽
3、接触时间长
4、吸附能力强
5、相对较低的压力差
6、易于更换活性炭滤芯
7、集成的前后过滤
SRB干燥剂过滤干燥器：功能是小范围的分离压缩空气中的湿气（水蒸气）。
SRB过滤干燥器配有可更换的吸附剂筒，可以将压力露点降至-40℃。
为了过滤效果更好，可以在过滤干燥器前端安装H级凝聚式过滤器。
特点：
1、使用方便
2、低压力露点
3、接触时间长
4、吸附能力强
5、相对较低的压力差
6、易于更换的干燥剂芯
7、集成的前后过滤
组件
两种过滤干燥器的壳体和吸附剂筒均为铝合金材质，活性炭过滤干燥器的吸附剂成分为活性炭，干燥剂过滤干燥器的吸附剂成分为分子筛（MS）。
集成预过滤和后置过滤，带不锈钢筛网的无纺布过滤材料。
丝杠为SS304不锈钢。
冰箱用干燥过滤器选型计算
冰箱用干燥过滤器选型计算作为人们生活中不可或缺的大型家电之一，冰箱的选择和维护成为了很多家庭关注的话题。
其中，干燥过滤器作为冰箱重要的维护部件之一，选型和计算也成为了人们关注的焦点。
干燥过滤器是冰箱制冷系统中用来除去系统中的杂质和水分的部件。
所以，正确选型和使用干燥过滤器显得尤为重要。
下面，就来详细介绍一下如何正确进行干燥过滤器的选型计算。
首先，需要确定冰箱的制冷剂种类和容积。
制冷剂种类不同，对应的干燥过滤器型号也不同。
常见的制冷剂有R134a和R600a等，对于不同的制冷剂，选用的干燥过滤器需满足相应的技术要求。
而冰箱容积也会影响干燥过滤器的选型，一般来说，冰箱容积越大，所需的干燥过滤器也就越大。
其次，需要根据冰箱的工作环境选择不同的干燥过滤器。
如果冰箱放置在潮湿环境下工作，那么就需要选用有防潮功能的干燥过滤器。
如果冰箱在高温环境下工作，那么就要选择能够耐高温的干燥过滤器。
此外，还需要考虑干燥过滤器的连接方式。
干燥过滤器有直接焊接连接和带法兰连接的两种方式，需要根据冰箱的接口类型选择相应的连接方式。
最后，需要按照相关的技术参数进行选型计算。
干燥过滤器的选型需要考虑制冷剂流量、最高工作压力、适用温度范围等多个因素。
通过计算并比较不同型号的干燥过滤器，选择最适合冰箱制冷系统的干燥过滤器是十分必要的。
总之，正确选择和使用干燥过滤器对冰箱的使用寿命和制冷性能都有着极大的影响。
以上介绍的干燥过滤器的选型计算方法，将帮助用户选择到最符合冰箱制冷系统要求的干燥过滤器，为家庭冰箱的使用提供了有力的指导。
31-EK系列干燥过滤器
92EK 系列系统保护装置快速选型表全封闭干燥过滤器类型过滤干燥器适用制冷剂功能液管EK HCFC,HFC 通用型液管BFK HCFC,HFC 双向流通吸气管ASFHCFC,HFC仅过滤功能可拆式干燥过滤桶类型过滤干燥器液管吸气管可拆式STAS √√可拆式ADKS√√滤芯类型型号适用制冷剂功能滤芯D-48HCFC 高除酸能力滤芯H-48/100HCFC 高除酸能力、除水能力滤芯W-48/100HH HCFC,HFC 吸附能力滤芯F-48/100HCFC,HFC仅过滤功能潮气指示器类型系列适用制冷剂功能可拆式AMI HCFC,HFC 高灵敏度全封闭HMIHCFC,HFC高灵敏度气液分离器类型系列适用制冷剂功能全封闭A-ASHCFC,HFC分离液体9495PCN型号尺寸 (mm)重量(KG)ABDE F048210EK 303244.6--190.577.7 1.7048211EK 303S 228.6206.511.2048212EK 304251.0--048213EK 304S 231.9206.512.7048214EK 305261.9--048215EK 305S 236.5204.716.0048216EK 306S 246.1214.4048217EK 307S 251.0212.919.1048218EK 309S 260.4214.423.9048219EK 413247.7--193.893.72.2048220EK 414254.0048221EK 414S 235.0209.612.7048222EK 415265.2--048223EK 415S 239.8208.016.0048224EK 417S 254.0215.919.1048225EK 419S 277.9048228EK 757S 392.2354.1331.7 3.4048229EK 759S400.1352.623.9容量表：容量表：注1：所有标定均基于ARI 标准710-04。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干燥过滤器介绍及选型
一、干燥过滤器的原理
在空气压缩机中，除去空气中的悬浮颗粒物和水分是非常重要的。
因为这些颗粒物和水分会影响空气系统的正常运行，导致设备故障、产品质量下降等问题。
二、干燥过滤器的分类
根据不同的工作原理和适用场景，干燥过滤器可以分为几种不同的类型。
1.空气过滤器
空气过滤器主要用于除去空气中的悬浮颗粒物，如灰尘、沙粒等。
它通常由一个过滤网或纤维层组成，通过捕捉和截留颗粒物来保护设备和产品质量。
2.油雾过滤器
油雾过滤器是一种用于除去空气中的油雾和颗粒物的设备。
它通常由一个过滤网和吸附层组成，通过物理过滤和化学吸附来去除空气中的油雾和颗粒物。
3.压缩空气过滤器
压缩空气过滤器是用于除去空气中的颗粒物和水分的设备。
它通常由多个过滤层组成，通过不同的过滤材料和工艺来除去不同颗粒物的使用场景。
4.油水分离器
油水分离器是一种用于分离压缩空气中的油和水的设备。
它通常采用
物理过滤和重力分离的原理，通过不同密度的液体分离出水和油。
三、干燥过滤器的选型
选型干燥过滤器需要综合考虑以下几个因素：
1.流量要求：根据空气压缩机的输出流量和使用设备的需求，选择合
适的干燥过滤器流量。
通常应在空气压缩机输出流量的1.2-1.5倍左右。
2.工作压力：根据使用设备的工作压力选择合适的干燥过滤器。
一般
情况下，压缩空气干燥过滤器的额定工作压力可以大于等于空压机的最高
工作压力。
3.过滤精度：根据对悬浮颗粒物的要求和实际使用场景选择合适的过
滤精度。
一般空气过滤器的过滤精度为5-40微米，油雾过滤器的过滤精
度可达到0.01微米以下。
4.工作温度：干燥过滤器的工作温度应在规定范围内，通常为0-60
摄氏度。
5.维护方便：选择安装和维护方便的干燥过滤器。
例如，易于更换滤
芯和排水装置的设计可以减少维护成本和工作困难。
6.品牌和质量：选择知名品牌和高质量的干燥过滤器可以保证产品的
性能和使用寿命。
7.安全性能：选择具有适当安全装置和可靠性能的干燥过滤器。
例如，压缩空气过滤器应具有过压、过滤器堵塞等报警保护装置。
总结：
干燥过滤器是工业生产中除去空气中颗粒物和水分的重要设备，它能够保护设备的正常运行和产品质量。
选型干燥过滤器时，需要综合考虑流量要求、工作压力、过滤精度、工作温度、维护方便、品牌和质量以及安全性能等因素。
选择适合的干燥过滤器可以提高工作效率，保护设备，降低维护成本。
