压电换能器设计原理

压电换能器设计原理压电换能器是一种将机械能转换为电能或将电能转换为机械能的装置，是一种新型的智能化、高效能、环保型换能器件。

它具有结构简单、可靠性高、转换效率高等特点，在电子、光学、传感、医学等领域有着广泛的应用。

以下是压电换能器设计原理的详细介绍：一、压电换能器概述压电换能器是一种基于压电效应的换能器，它利用了一种特殊的晶体材料，当施加外力时可在其内部产生电荷。

这些电荷可通过电路引导到装置的其他部件中，从而达到机械与电能之间的转换效应。

压电换能器主要由压电材料、电极、背夹板和引线四部分组成。

二、压电换能器的工作原理压电效应是指在压电材料中，当施加外力时微小的晶格形变进而出现分离正、负电荷的现象。

压电材料的压电系数可以表示产生的电荷量与施加的外力之间的关系。

利用这一效应，可以实现机械能与电能之间的转换，即将机械能转换为电能或者将电能转换为机械能。

三、压电换能器的优点1. 结构简单，易于制造和安装，可靠性高。

2. 控制精度高，能够自适应环境变化，并能有效处理温度、湿度、压力等环境参数。

3. 能够实现高精度测量和控制。

4. 体积小，功耗低，适用于微型系统和移动设备。

5. 在探测、测量、计量等领域有着广泛的应用。

四、压电换能器的应用1. 传感领域：压电传感器、加速度计、压力传感器、温度传感器等。

2. 振动与声学领域：压电陶瓷振动器、压电驱动器等。

3. 能量采集与转换领域：压电能量采集器等。

4. 医学领域：压电造影设备等。

总之，压电换能器的高效能、低功耗、小体积等优点逐渐受到人们的青睐，并在各个领域得到了广泛的应用。

简述压电换能器的应用原理

简述压电换能器的应用原理1. 什么是压电换能器？压电换能器是一种将电能和机械能相互转换的装置。

它利用压电效应，即压电材料在受力或施加压力时会产生电荷分布不均，从而产生电压。

2. 压电效应的原理压电效应是一种固体材料在受到机械应力作用时，发生电荷累积和电位变化的现象。

它基于压电材料的晶格结构，通过应力引起晶格变形来产生电荷。

3. 压电换能器的工作原理压电换能器利用压电效应将机械能转换为电能，或将电能转换为机械能。

其工作原理如下：•当施加机械应力或变形时，压电材料中的晶体结构会发生改变，导致正负电荷的分离。

•由于电荷分布不均，产生电势差，这个电势差即为压电换能器的输出电压。

•反之，当施加电场时，会导致压电材料的形状发生变化，从而实现机械能的转换。

4. 压电换能器的应用领域压电换能器广泛应用于以下领域：4.1 声学•压电换能器可用于扩音器、扬声器等音频设备中，将电能转换为机械能产生声音。

•在超声波领域，压电换能器可用于医疗成像、清洁、焊接等应用。

4.2 传感器•压电换能器可用作传感器，将机械信号转换为电信号，用于测量力、压力、加速度等物理量。

•在气体和液体流量测量、振动监测等领域，压电传感器也发挥着重要作用。

4.3 能源回收•压电换能器可以将机械振动或冲击转换为电能，用于能量回收和供电。

•在自行车、汽车、建筑物等振动环境中，压电换能器可以将振动能量转换为电能，用于供电。

4.4 操作控制•压电换能器可用于精密定位、形状变换等操作控制领域。

•在纳米技术、生物医学、航空航天等领域，压电换能器被广泛应用于精密运动控制系统。

5. 压电材料的选择与性能优化在设计和应用压电换能器时，选择合适的压电材料非常重要，常用的压电材料有：•钛酸锆（PZT）：具有高压电性能和良好的稳定性，常用于高精度和高功率应用。

•铅锆钛（PZT）：具有较高的压电常数和温度稳定性，广泛用于声学和传感器应用。

•四方钛酸铅（PZT）：具有高压电性能和优异的热稳定性，适用于高温环境和高功率应用。

压电换能器设计与能量获取特性研究

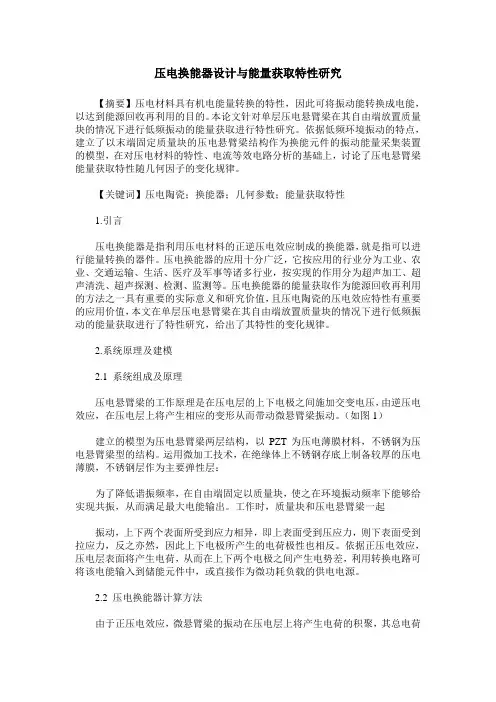

压电换能器设计与能量获取特性研究【摘要】压电材料具有机电能量转换的特性，因此可将振动能转换成电能，以达到能源回收再利用的目的。

本论文针对单层压电悬臂梁在其自由端放置质量块的情况下进行低频振动的能量获取进行特性研究。

依据低频环境振动的特点，建立了以末端固定质量块的压电悬臂梁结构作为换能元件的振动能量采集装置的模型，在对压电材料的特性、电流等效电路分析的基础上，讨论了压电悬臂梁能量获取特性随几何因子的变化规律。

【关键词】压电陶瓷；换能器；几何参数；能量获取特性1.引言压电换能器是指利用压电材料的正逆压电效应制成的换能器，就是指可以进行能量转换的器件。

压电换能器的应用十分广泛，它按应用的行业分为工业、农业、交通运输、生活、医疗及军事等诸多行业，按实现的作用分为超声加工、超声清洗、超声探测、检测、监测等。

压电换能器的能量获取作为能源回收再利用的方法之一具有重要的实际意义和研究价值，且压电陶瓷的压电效应特性有重要的应用价值，本文在单层压电悬臂梁在其自由端放置质量块的情况下进行低频振动的能量获取进行了特性研究，给出了其特性的变化规律。

2.系统原理及建模2.1 系统组成及原理压电悬臂梁的工作原理是在压电层的上下电极之间施加交变电压，由逆压电效应，在压电层上将产生相应的变形从而带动微悬臂梁振动。

（如图1）建立的模型为压电悬臂梁两层结构，以PZT为压电薄膜材料，不锈钢为压电悬臂梁型的结构。

运用微加工技术，在绝缘体上不锈钢存底上制备较厚的压电薄膜，不锈钢层作为主要弹性层：为了降低谐振频率，在自由端固定以质量块，使之在环境振动频率下能够给实现共振，从而满足最大电能输出。

工作时，质量块和压电悬臂梁一起振动，上下两个表面所受到应力相异，即上表面受到压应力，则下表面受到拉应力，反之亦然，因此上下电极所产生的电荷极性也相反。

依据正压电效应，压电层表面将产生电荷，从而在上下两个电极之间产生电势差，利用转换电路可将该电能输入到储能元件中，或直接作为微功耗负载的供电电源。
