BTL功放输出功率测试指南

功放的主要技术指标测量方法

１．测量线路如图２，示波器用于监视波形失真之用，其他同图１。
２．测量过程。由音频信号发生器输出一个０．７７５Ｖ（０ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“线路输入”口；或由音频信号发生器输出一个０．３５ｍＶ（－６７ｄＢ）的１０００Ｈｚ正弦信号，送入功放的“话筒”口。缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。由输出电压表上可得知Ｕｏ数据。再用公式Ｐ＝Ｕ２ｏ／ＲＬ求出额定输出功率Ｐ。若Ｐ值大于或等于说明书上的Ｐ值，则说明符合要求。当然，在此基础上，将功放的音量钮开至最大，还可以增大输出功率，那就是最大输出功率了。
２．测量过程。按照额定输出功率的测量方法，从功放的输入端分别送２０Ｈｚ、１００Ｈｚ、１０００Ｈｚ、５０００Ｈｚ、１００００Ｈｚ、１５０００Ｈｚ等不同频率的正弦信号，将功放逐次调到额定输出功率值，并调节失真度仪分别测出各个频点的失真度系数。一般以１０００Ｈｚ的失真度系数为基准，与其他频点的数据相比较。差别大，说明功放在整个音频段内的失真度不均衡。差别小，说明功放在整个音频段内的失真度比较平衡。
功放的主要技术指标有三个：频率特性、额定输出功率、失真度。本文从量化的角度出发，提供上述三个技术指标的测量方法。
一、测量前的准备工作
１．配备必要的仪器仪表。主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。
２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。

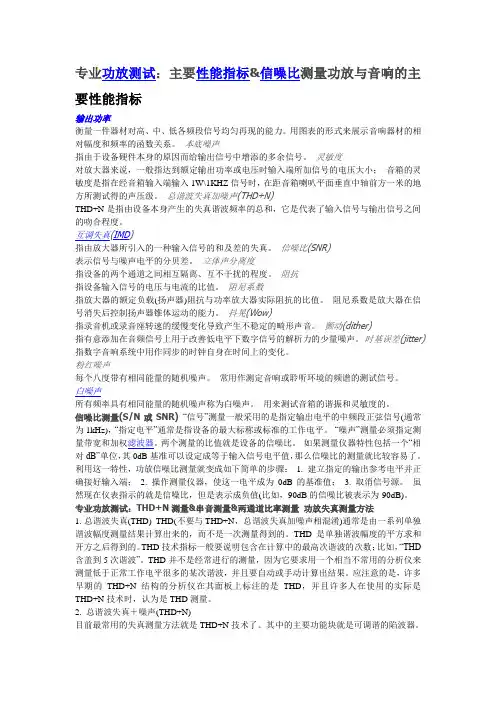

功放主要测试方法和技术指标

要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。

用图表的形式来展示音响器材的相对幅度和频率的函数关系。

本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。

灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。

总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。

指由放大器所引入的一种输入信号的和及差的失真。

信噪比(SNR)表示信号与噪声电平的分贝差。

立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。

阻抗指设备输入信号的电压与电流的比值。

阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。

阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。

抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。

颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。

时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。

粉红噪声每个八度带有相同能量的随机噪声。

常用作测定音响或聆听环境的频谱的测试信号。

所有频率具有相同能量的随机噪声称为白噪声。

用来测试音箱的谐振和灵敏度的。

信噪比测量(S/N或SNR)“信号”测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，“指定电平”通常是指设备的最大标称或标准的工作电平。

“噪声”测量必须指定测两个测量的比值就是设备的信噪比。

如果测量仪器特性包括一个“相对dB”单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。

利用这一特性，功放信噪比测量就变成如下简单的步骤：1. 建立指定的输出参考电平并正确接好输入端；2. 操作测量仪器，使这一电平成为0dB的基准值；3. 取消信号源。

功放机指标测试方法讲解

文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。

2.适用范围——使用于本厂所有质量管理人员及在岗QC。

功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。

e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。

二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

功放机指标测试方法概要

文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。

2.适用范围——使用于本厂所有质量管理人员及在岗QC。

功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。

e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。

二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。

功放后级电路的分类（OTL,OCL,BTL）特点介绍

功放后级电路的分类（OTL,OCL,BTL）特点介绍功放前级关⼼的是增益，后级关⼼的则是带负载能⼒。

通常的扬声器阻抗都是8欧，若要产⽣10W的输出，后级的电流输出能⼒就必须⼤于1A。

就这⼀点，集成运算放⼤器就不能胜任。

所以必须加接电流放⼤级。

这些电流放⼤级的电压增益甚⾄不到1，⼀般都是使⽤射级跟随器。

功放后级的输出⽅式后变压器输出、OTL（Output TransformerLess，⽆输出变压器，下图（a））、OCL（OutputCapacitorLess，⽆输出电容，下图（b））、BTL（BridgedTransformerLess，桥式，下图（c））等⼏种。

变压器输出⼀般⽤于电⼦管后级很少⽤于晶体管电路，后三种在晶体管和集成电路后级中⼴泛采⽤。

电路采⽤单电源即可⼯作，所以在便携式功放中很常⽤，如果不加输出电容，则稳态时输出电压为0.5Vcc，所以输出电容不可省去。

但是输出电容也影响了电路的低频响应。

为了提⾼低频响应，OCL电路使⽤对称双电源供电，使稳态输出为0V，省去输出电容。

这时，加在负载上的最⼤电压为Vcc。

这样电源电压利⽤率偏低，因为整个电源电压为2Vcc。

提⾼利⽤率的⽅式是使⽤BTL电路，负载接在电桥中，两端的最⼤电压可达2Vcc，相同供电电压下输出功率是OCL的四倍，但是元件数量翻倍。

下图⽰出了BTL电路的原理。

每次都是电桥对侧桥臂上的管⼦同时导通和截⽌。

由于负载中点电压始终在0V，我们可以把BTL电路看成是两个等效负载为0.5RL的OCL电路。

现在没有⼈会⽤分⽴元件组装BTL后级，因为与其消耗多⼀倍的元件搭建电路，不如把电源电压提⾼⼀倍来提⾼输出功率成本低廉。

但是，集成电路⼯艺限制了集成功放芯⽚供电电压的提升。

LM4780的极限⼯作电压为+-42V，已经是很⾼了，通常⼯作在+-35V，这时的输出功率在50W（8欧负载）。

要想获得100W以上的输出功率，只有考虑BTL电路了。

顺便说⼀句，现在的便携式设备如果有扬声器，也偏向于使⽤BTL，因为电池电压低，要提⾼功率，使⽤BTL是上策，因为在集成电路⾥多做⼀个放⼤器成本也增加不了多少。

功放电路性能指标及测试方法

功放电路性能指标及测试方法(共4页)-本页仅作为预览文档封面，使用时请删除本页-1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。

配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。

（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。

功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。

额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。

应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。

通常规定的谐波失真指标有1%和10%。

由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为：2o o =LU P R （4-1-4）式中L R 为等效负载的阻抗。

这样得到的输出功率，实际上为平均功率OAV P 。

当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。

谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。

最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。

额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。

通常最大输出功率是额定功率的2倍。

2LUom Pom R （4-1-5）其中，Uom 为放大器的最大输出电压有效值。

功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。

图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。

专业功放机参数、可靠性测试方法

功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质.二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V或115V）,用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率.（A)有效功率（Prms）:为刚有一点切波时测得（一般在THD0.1%、1％、10％三个条件下测试其输出功率)。

（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波,直至功率不再增加时测其输出的功率.（C）峰值功率（Pp—p）:用示波器测出最大切波峰值电压,再平方即是.2）注意事项：电源线要够粗,接线要紧，防止烧坏端子台.2、输入灵敏度：1）一般情况下,在4Ω负载，标称功率下测（规格标示多少瓦,就用多少瓦为标准),测其输入信号强度,单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大，或在FLAT状态下测试）。

2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试.3、输入阻抗：1)交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平,以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。

2）直流阻抗，用万用表在静态下测得。

4、整机增益：在4Ω负载标称功率下,功放输出电平dB数减去输入信号电平dB数即可。

5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz(SUB),要确保电源电压为13。

8V。

加计权滤波器LPF 80KHz，A级机THD≤0.1%，B级机THD≤0。

5%,C级机THD≤1％，无特殊要求下一般应达到A级机标准,另D类或T类功放≤3％即可。

6、分离度：一般情况下，在4Ω负载标称功率下测得，先检查输入端与输出端丝印是否一一对应后再测试，一声道调到标称功率,另一声道无信号输入;测无信号输入声道输出电平（dB）减去标称功率电平,即是此声道分离度，要求≤-50dB，测试频率1KHz和100Hz（SUB)。

功放机指标测试方法

文件名称：功放机电性能测试方法指引文件编号： TPPEAV201105090001版本号： A0版受控状态: 是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。

2.适用范围——使用于本厂所有质量管理人员及在岗QC。

功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机臵于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。

e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。

二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。

3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道臵于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）= -28dB】；c. L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a 、b两点给出的数据计算R/L=23 dB的绝对值+（-28dB）的绝对值】；d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压 8Ω负载 1KHz/500mv正弦波信号各仪器按要求连接好。

功放的主要技术指标测量方法

功放的主要技术指标测量方法功放的主要技术指标测量方法.txt26选择自信，就是选择豁达坦然，就是选择在名利面前岿然不动，就是选择在势力面前昂首挺胸，撑开自信的帆破流向前，展示搏击的风采。

功放的主要技术指标测量方法更新时间：2009-7-28 10:10:32 （编辑：白云）【大中小】--------------------------------------------------------------------------------功放的主要技术指标有三个：频率特性、额定输出功率、失真度。

本文从量化的角度出发，提供上述三个技术指标的测量方法。

一、测量前的准备工作１．配备必要的仪器仪表。

主要有：ＸＤ２音频信号发生器一台；ＤＡ－１６型音频毫伏表两块；ＳＢ－１０普通示波器一台；ＢＳ－１型失真度测量仪一台。

２．功放的输出端子不接音箱，改接假负载电阻Ｒｆ。

电阻的阻值与功放的输出阻抗Ｚ相同，电阻的功率应大于或等于功放额定输出功率（从说明书上查）的３倍以上。

对于输出端子标注电压的功放，其相应端子的输出阻抗可由Ｚ＝Ｕ２ｏ／Ｐｏ求出。

Ｕｏ是输出电压（Ｖ），Ｐｏ是额定输出功率（Ｗ），Ｚ是阻抗（Ω）。

３．测量时所有仪器、设备应按额定供电电压供给（一般为２２０Ｖ／５０Ｈｚ），以保证测量精度。

若电网电压不稳，应加接交流稳压器。

４．音频信号发生器的输出阻抗应小于或等于被测功放的输入阻抗，以防止功放输入阻抗过小时影响输入信号的频率稳定度。

二、频率特性的测量功放的频率特性是指功放电路对不同音频频率的放大特性，范围在２０～２００００Ｈｚ之间，理想的功放应对这个范围内的所有频率具有完全相同的放大作用。

如果功放在输入不同频率的音频信号时，其输出电压比较一致，则频率特性平稳。

频率特性的不均匀性用ｄＢ表示，它是以频率为１０００Ｈｚ时输出电压对其他频率下输出电压比值的对数形式来表示，即频率为ｆ赫兹的信号相对电平为：ｆ赫兹电平（ｄＢ）＝２０ｌｏｇ?ｆ赫输出电压／１ｋＨｚ输出电压。

音响功放测试方法精品

音响功放测试方法精品概要：音响功放是音频系统中的核心部件，其性能和质量对整个音响系统的表现起着至关重要的作用。

通过科学的测试方法可以全面评估音响功放的性能，并为用户提供准确的参考数据。

测试环境：1.测试仪器：音频信号发生器、功率计、频谱分析仪、示波器等。

2.测试设备：音响功放、音频输入设备（如CD播放器）、音频输出设备（如扬声器）等。

3.测试音频信号：可以使用固定频率的正弦波、白噪声、音乐等多种类型的信号进行测试。

测试项目：1.频率响应：通过连续输出不同频率的正弦波信号，并使用频谱分析仪检测功放的输出信号，在不同频率下绘制出功放的频率响应曲线。

频率响应的平坦度越高，功放的性能越好。

2.失真率：使用音频信号发生器输出固定频率和幅度的正弦波信号作为输入信号，将功放的输出信号与输入信号进行比较，并计算失真率。

失真率越低，功放的音质越好。

3.信噪比：在输入信号为静音状态下，测量功放的输出信号，计算信噪比。

信噪比越高，功放的静音表现能力越好。

4.幅度线性：用音频信号发生器以不同幅度输出正弦波信号，并测量功放的输出信号幅度，绘制幅度线性曲线。

幅度线性越好，功放的音质表现能力越好。

5.功率输出：使用功率计测量功放连续输出稳定信号时的输出功率，包括最大功率和额定功率。

功率输出越大，功放的驱动能力越强。

6.耐受性测试：对功放进行连续高功率输出测试，检测功放在高负载状态下的温度变化和稳定性。

耐受性越好，功放的可靠性越高。

测试步骤：1.准备测试环境，将音频信号发生器连接到功放的输入端，将功率计、频谱分析仪等设备连接到功放的输出端。

2.设置音频信号发生器的初始参数，如频率、幅度等。

3.开始测试，按照上述测试项目逐一进行测试，记录测试数据。

4.根据测试数据进行分析和评估，综合考虑功放在不同测试项目上的表现，给出最终的评价。

注意事项：1.测试时要注意保持测试环境的静音状态，避免外界噪音干扰测试结果。

2.测试时要注意功放和测试仪器的工作状态和参数设置，并校准设备以保证测试数据的准确性。

功放测量步骤

打开万用表模式并将单位选择为dBRel 位选择为
用测试线将A输用测试线将输入与输出短路
2点击计算参考点击计算参考电平键
1点击输出测点击输出测量信号
3点击点击YES确认点击确认
仪器的电平已经定为0dB
将输出关闭,如下图将被测功放的输入与将输出关闭如下图将被测功放的输入与CLIO的如下图将被测功放的输入与的输出连接;输出并联一个负载电阻与输出并联一个负载电阻与CLIO的输入输出连接输出并联一个负载电阻与的输入连接.(下图的下图的QCBOX为被测功放连接下图的为被测功放
打开输出信号. 打开输出信号
此为测量出来的功放增益值
此为测量出的功放失真值
点击选择正弦扫描模式点击请选择正弦扫描模式单位同样选择 dBRel
ห้องสมุดไป่ตู้
点击开始测试
即为测量出来的功放频响曲线与增益值(dB). 响曲线与增益值

集成音频功放IC应用于BTL方法探讨与实验

集成音频功放IC 应用于BTL 方法探讨与实验陈永飞B TL(Bridge-Tied-load)意为桥接式负载。

负载的两端分别接在两个放大器的输出端。

其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差180°。

负载上将得到原来单端输出的2倍电压。

从理论上来讲电路的输出功率将增加4倍。

BTL 电路能充分利用系统电压，因此BTL 结构常应用于低电压系统或电池供电系统中。

在汽车音响中当每声道功率超过10w 时，大多采用BTL 形式。

BTL形式不同于推挽形式，BTL 的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。

用集成功放块构成一个BTL 放大器需要一个双声道或两个单声道的功放块。

但是并不是所有的功放块都适用于BTL 形式，BTL 形式的几种接法也各有优劣、下面藉助于制作实验，对各种接法逐一介绍。

实验中用到的功放集成块有LM1875，LM3886，TDA1514，LM4766。

由于个人比较偏好于LM4766的音色，且其他IC 的应用杂志上也多有介绍。

因此以LM4766的BTL 应用为例。

图1所示是LM4766的第一种BTL 应用接法。

输入信号从LM4766放大器B 的同相输入端输入，R6，R4，C2是其负反馈网络。

放大器A 的反相输入端信号经过R9从放大器B 的输出端引入。

并被R9，R1，C1分压。

同时R1，C1，R3鹏又是放大器A 的负反馈网络。

假设C6端输入信号为V ，放大器B 的增益为PB ＝（R4＋R6）／R4，B 的输出端电压为PB*V 。

放大器A 的输入是经过分压的，分压系数为 R1／（ R9＋R1），在电路中一般取R9=R6，R4＝R1。

因此分压系数为1／PB ，放大器A 的反相输入信号亦为 V ，其增益为-（R4＋R6）／R4，R3一般等于R6，所以A 的增益为-PB*V。

在负载上得到的输出为此两信号的迭加，即2PB*V。

BTL功放输出功率测试指南

BTL功放输出功率测试指南BTL (Bridge-Tied Load) 功放，也被称为差动功放，是一种常见的电路拓扑结构，用于提高功放输出功率。

BTL功放通常用于音频应用中，例如音响系统和汽车音响系统。

为了确保BTL功放的正确工作和输出功率的准确测量，以下是一个BTL功放输出功率测试的指南。

1.准备测试环境：在开始测试之前，需要准备一个适当的测试环境。

这包括一个合适的负载（如阻抗与功放的匹配），电源供应，信号源和测量设备（如示波器和功率计）。

2.连接电路：将BTL功放与测试设备连接起来。

确保连接正确，没有松动的插头或导线。

检查所有连接，并确保没有短路或其他问题。

3.设置电源供应：根据BTL功放的规格和要求，设置正确的电源供应。

确保电源供应的电压和电流在规定范围内，并且稳定。

4.调整负载：使用合适的负载来匹配BTL功放的输出阻抗。

这可以是一个测试负载电阻或实际的负载设备。

确保负载与BTL功放相匹配，并且能够承受所需的功率。

5.设置信号源：设置适当的信号源，以便为BTL功放提供测试信号。

信号源应该能够生成所需信号的频率、幅度和波形。

6.测试输出功率：使用示波器测量BTL功放的输出信号。

在测试之前，确保示波器的设置正确，并且能够准确地测量BTL功放的输出信号。

7.计算功率：根据示波器的输出信号和负载的阻抗，计算BTL功放的输出功率。

可以使用以下公式来计算功率：P=V^2/R其中，P是功率，V是输出电压，R是负载阻抗。

8.进行多个测试：对于更准确的结果，建议进行多个测试。

可以改变输入信号的幅度、频率和波形，以检查BTL功放在不同条件下的输出功率。

9.记录和分析数据：记录每一次测试的结果，并进行数据分析。

根据数据分析的结果，可以调整BTL功放的参数或设计，以优化输出功率和效果。

10.完成测试：当所有测试都完成并记录时，测试可以结束。

确保所有设备和电路都处于安全状态，并进行必要的关机程序。

总结：。

BTL功放输出功率测试指南

BTL功放输出功率测试指南引言：BTL功放是一种特殊的功放电路，能够有效提高功放的输出功率，并在一些要求高功率输出的应用中得到广泛应用。

为了确保功放输出功率的准确性和稳定性，进行合适的测试是非常重要的。

本文将提供一份BTL功放输出功率测试指南，用于指导工程师在测试中遵循正确的步骤和方法。

一、测试设备准备1.功放测试台为了进行功放输出功率测试，需要准备一个专门的测试台。

测试台应具备以下功能：-支持BTL功放的输入和输出连接-能够提供稳定、准确的输入信号源-能够测量功放输出功率和失真度的测试仪器2.输入信号源准备一个能够提供准确、稳定信号的音频信号发生器。

输入信号的频率和幅度应该能够覆盖到预期测试范围内的频率和功率。

3.负载准备一个合适的负载，能够承受功放输出功率并保持温度稳定。

负载应能够匹配功放的输出阻抗。

4.测试仪器准备一台功率计、失真度分析仪或示波器等测试仪器，用于测量功放输出功率和波形失真程度等指标。

二、测试步骤1.连接测试设备将BTL功放连接到测试台上，包括输入信号源、负载和测试仪器等。

确保所有设备的连接线路正确、牢固。

2.设置输入信号调节输入信号源的幅度和频率，使其符合测试需求。

通常选择正弦波作为输入信号，频率可根据具体情况进行选择，建议从20Hz到20kHz范围内等间隔选择多个频率进行测试。

3.设置负载根据BTL功放的输出特性和目标输出功率，选择合适的负载设置。

负载应能够稳定承受输出功率，并保持温度稳定，以防止测试结果的误差。

4.开始测试逐步增大输入信号的幅度，记录每个幅度下的输出功率。

通常从小到大，以5dB增量进行测试。

在每个幅度下，记录功放的输出功率、失真度和频率响应等指标。

5.统计和分析根据测试数据统计和分析功放的输出功率曲线、频率响应和失真度等指标。

对于输出功率曲线，可以制作曲线图并分析其波动情况。

对于频率响应和失真度，可以绘制图表进行分析比较。

6.结果报告根据测试数据和分析结果，编写测试报告。
