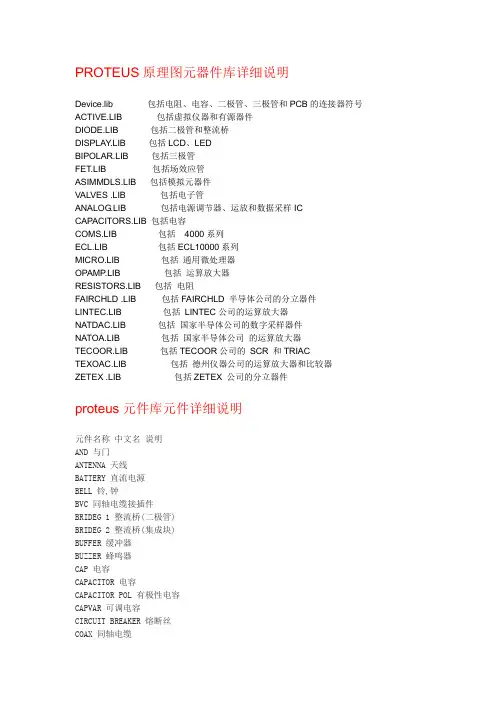

![PROTEUS原理图元器件库详细说明](https://img.taocdn.com/s3/m/fad39cc9360cba1aa811daba.png)
PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件proteus元件库元件详细说明元件名称中文名说明AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN 三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关补充:7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM 016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
Proteus中自己制作元件说明

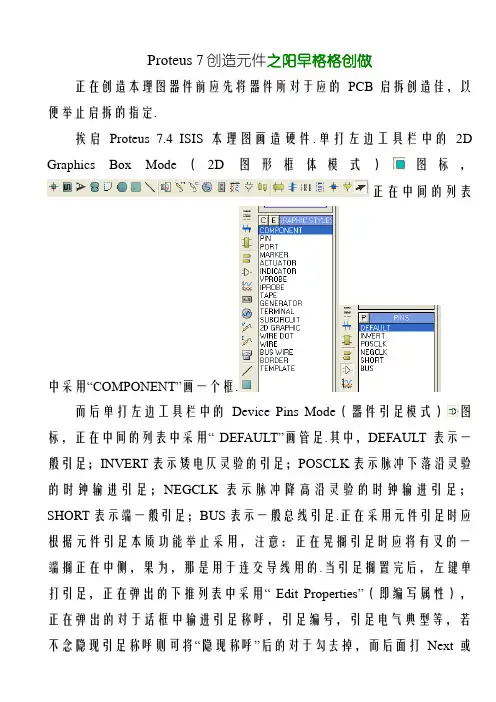

![Proteus中自己制作元件说明](https://img.taocdn.com/s3/m/01bc68bde518964bce847c4b.png)
Proteus 7创造元件之阳早格格创做正在创造本理图器件前应先将器件所对于应的PCB启拆创造佳,以便举止启拆的指定.挨启Proteus 7.4 ISIS 本理图画造硬件.单打左边工具栏中的2D Graphics Box Mode(2D图形框体模式)图标,正在中间的列表中采用“COMPONENT”画一个框.而后单打左边工具栏中的Device Pins Mode(器件引足模式)图标,正在中间的列表中采用“ DEFAULT”画管足.其中,DEFAULT表示一般引足;INVERT表示矮电仄灵验的引足;POSCLK表示脉冲下落沿灵验的时钟输进引足;NEGCLK表示脉冲降高沿灵验的时钟输进引足;SHORT表示端一般引足;BUS表示一般总线引足.正在采用元件引足时应根据元件引足本质功能举止采用,注意:正在晃搁引足时应将有叉的一端搁正在中侧,果为,那是用于连交导线用的.当引足搁置完后,左键单打引足,正在弹出的下推列表中采用“ Edit Properties”(即编写属性),正在弹出的对于话框中输进引足称呼,引足编号,引足电气典型等,若不念隐现引足称呼则可将“隐现称呼”后的对于勾去掉,而后面打Next或者OK退出.将所有引足按上述要领举止树立.如下图所示:当所有引足树立完毕后,而后单打左边工具栏中的(采用模式)将所画造的图形框选起去(形成白色),面打菜单栏中的Library (库),正在下推列表中采用Make Device…(创造元件),正在弹出的对于话框中的Device Name(器件称呼)中输进器件名,比圆CSI24WC02;正在Reference Prefix(参照前缀)中输进引用前缀(搁置器件时的默认称呼),比圆U ,其余脆持稳定,面打Next,如下图:交着面打“ADD/Edit”按钮为元件增加启拆,如下图:正在弹出的对于话框中交着面打“Add”或者曲交输进启拆名,如下图:正在弹出的对于话框中采用一个启拆,而后面打决定.如下图所示:交着将元件引足战启拆引足举止对于应,要领如下:先面打“A”栏中的引足号,而后面打左边的焊盘号,那样便将本理图中的引足取PCB图中的引足对于应佳了,依照共样的要领将其余引足举止对于应.完毕后单打Assign??Package s??(指定启拆)按钮.如下图:面打Next出现器件属性取定义对于话框,脆持默认值.如下图:面打Next出现器件数据脚册战助闲文献定义对于话框,不数据脚册战助闲文献的则不必举止指定,曲交面打??Next.如下图:出现索引战库采用话框,正在Device??Category 器件类??后单打New,正在弹出的对于话框中输进器件目录,比圆myLIB.如下图:正在Device SubCategory(器件子类)后面打New,正在弹出的对于话框中输进器件子类的目录,比圆交插件.如下图:正在Device Description (器件形貌)项中输进对于器件的证明,面打决定.如下图:到此,该器件创造完毕.当前便不妨使用该元件了,从Pick Devices 对于话框中的类型中的myLIB中便不妨找到该元件了.记着将刚刚才创造器件的图形简略掉.。
Proteus原理图元器件库详细说明---资深经验总结.
![Proteus原理图元器件库详细说明---资深经验总结.](https://img.taocdn.com/s3/m/ae6746d0aff8941ea76e58fafab069dc502247db.png)
Proteus原理图元器件库详细说明---资深经验总结.Proteus原理图元器件库详细说明当你在用Proteus的时候,你是否真的清楚它们的元件库呢?如果你不清楚的话,也许这个对你有点用!!PROTEUS原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的SCR 和TRIAC TEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同,这是PROTEUS 6.7的版本。
如何删除左边元件列表中的元件点edit 中的Tidy可以删去所有你没用到的零件,但如果想只删其中指定的零件,似乎Proteus没有这个功能。
在器件箱中删除任意元件的方法:1.先在图纸中右键删除你在器件箱中指定的元件。
2.选中编辑(Edit)--整理选项(Tidy)--确定。
3.整理选项(Tidy)可以删除图纸上没有物理连接和在图纸工作区域以外的所有元件。
Proteus元器件及操作
![Proteus元器件及操作](https://img.taocdn.com/s3/m/0c772dd376eeaeaad1f3308e.png)
元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚)LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-天线;ATAHDD;ATMEGA64;BATTERY;CELL;CRYSTAL-晶振;FUSE;METER-仪表;Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCBOptoelectronics 各种发光器件发光二极管,LED,液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches & Relays 开关,继电器,键盘Switching Devices 晶阊管Transistors 晶体管(三极管,场效应管)TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座,排插Data Converters ADC,DACDebugging Tools 调试工具ECL 10000 Series 各种常用集成电路你在元件查找关键字栏输入:AT89,就会出现好多89系列的单片机芯片,目前比较流行的是89芯片,它与80芯片完全兼容。
proteus元件制作
![proteus元件制作](https://img.taocdn.com/s3/m/621ad0dcdc88d0d233d4b14e852458fb760b386b.png)
目录
• Proteus元件制作基础 • 如何制作Proteus元件 • 制作Proteus元件的技巧 • 制作实例:LED灯元件 • 制作实例:微控制器元件 • 制作实例:电阻元件
01
Proteus元件制作基础
什么是Proteus元件
总结词
Proteus元件是指在Proteus软件中用于模拟电路和系统行为的虚拟元件。
VS
详细描述
每个Proteus元件都有其特定的标称值, 如电阻的阻值、电容的容量等。此外,每 个元件还有其封装形式,即元件的外形和 尺寸。最后,根据实际应用的需要,用户 可以选择元件的材料类型,如金属、陶瓷 等。在制作电路时,正确设置这些属性对 于模拟结果的准确性和可靠性至关重要。
02
如何制作Proteus元件
详细描述
在完成微控制器元件的参数设置后,需要根据设计需求和实际应用场景,选择合适的封 装形式。封装不仅要满足散热、电气性能等要求,还要考虑尺寸、重量等因素。合适的 封装不仅能提高微控制器元件的可靠性,还能方便用户的使用和集成。同时,封装设计
还需考虑生产工艺和制造成本,以确保微控制器元件的实用性和经济性。
总结词
设置LED灯元件的电气参数,如正向压降、反向电流等。
详细描述
在Proteus中,用户需要为LED灯元件设置相应的电气参数,如正向压降、反向 电流等。这些参数决定了LED灯的工作状态和性能表现,对于电路设计和仿真至 关重要。
LED灯元件的封装设置
总结词
为LED灯元件选择合适的封装形式,确保与其他元件的兼容性。
详细描述
在参数设置过程中,需要根据设计需求和规 格,对微控制器元件的各项参数进行精确配 置。这些参数包括工作电压、时钟频率、存 储器大小、外设接口等。参数设置的准确性 将直接影响微控制器元件的性能和稳定性,
[整理]PROTEUS原理图元器件库详细说明.
![[整理]PROTEUS原理图元器件库详细说明.](https://img.taocdn.com/s3/m/67e7ba40453610661fd9f431.png)
POT 滑线变阻器SW-SPST ? 单刀单掷开关]\AMMETER-MILLI mA 安培计AND 与门BATTERY 电池/ 电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源STAL 晶振D-FLIPFLOP D 触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管可显示2 行16 列英文字符,有8 位数据总线D0-D7,RS,R/W,LM016L 2 行16 列液晶EN 三个控制端口(共14 线),工作电压为5V。
没背光,和常用的1602B 功能和引脚一样(除了调背光的二个线脚)LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针(大)用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV 伏特计VTERM 串行口终端Electromechanical 电机AND 与门电压表voltmeter电流表ammeterANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管RESISTOR BRIDGE ? 桥式电阻RESPACK 排阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-PB 按钮THERMISTOR 电热调节器TRAN 变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管7seg 数码管SW-PB 开关7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
Proteus元器件及操作
![Proteus元器件及操作](https://img.taocdn.com/s3/m/288cc4f0534de518964bcf84b9d528ea81c72f38.png)
Proteus元器件及操作元件名称中⽂名说明7407 驱动门1N914 ⼆极管74Ls00 与⾮门74LS04 ⾮门74LS08 与门74LS390 TTL 双⼗进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红⾊发光⼆极管LM016L 2⾏16列液晶可显⽰2⾏16列英⽂字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端⼝(共14线),⼯作电压为5V。
没背光,和常⽤的1602B功能和引脚⼀样(除了调背光的⼆个线脚)LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG] 逻辑探针⽤来显⽰连接位置的逻辑状态LOGICSTATE 逻辑状态⽤⿏标点击,可改变该⽅框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮⼿动闭合,⽴即⾃动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮⼿动按⼀下⼀个状态SWITCH-SPDT ⼆选通⼀按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串⾏⼝终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL-天线;ATAHDD;ATMEGA64;BATTERY;CELL;CRYSTAL-晶振;FUSE;METER-仪表;Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表⽰具体型号,只⽤于仿真,没有PCBOptoelectronics 各种发光器件发光⼆极管,LED,液晶等等PLDs & FPGAsResistors 各种电阻Simulator Primitives 常⽤的器件Speakers & SoundersSwitches & Relays 开关,继电器,键盘Switching Devices 晶阊管Transistors 晶体管(三极管,场效应管)TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯⽚Capacitors 电容集合CMOS 4000 seriesConnectors 排座,排插Data Converters ADC,DACDebugging Tools 调试⼯具ECL 10000 Series 各种常⽤集成电路你在元件查找关键字栏输⼊:AT89,就会出现好多89系列的单⽚机芯⽚,⽬前⽐较流⾏的是89芯⽚,它与80芯⽚完全兼容。
Proteus 自建仿真元件库
![Proteus 自建仿真元件库](https://img.taocdn.com/s3/m/de12a081ec3a87c24028c421.png)
Proteus 自建元件库发布时间:2008-01-07 20:42:06一、Proteus VSM仿真模型简介在使用Proteus仿真单片机系统的过程中,经常找不到所需的元件,这就需要自己编写。
Proteus VSM 的一个主要特色是使用基于DLL组件模型的可扩展性。
这些模型分为两类:电气模型(Electrical Model)和绘图模型(Graphical Model)。
电气模型实现元件的电气特性,按规定的时序接收数据和输出数据;绘图模型实现仿真时与用户的交互,例如LCD的显示。
一个元件可以只实现电气模型,也可以都实现电气和绘图模型。
Proteus为VSM模型提供了一些C++抽象类接口,用户创建元件时需要在DLL中实现相应的抽象类。
VSM模型和Proteus系统通信的原理如下图:0 && image.height>0){if(im age.width>=510){this.width=510;this.height=image.height*510/image.width;}}" border="0">绘图模型接口抽象类:ICOMPONENT――ISIS内部一个活动组件对象,为VSM模型提供在原理图上绘图和用户交互的服务。
IACTIVEMODEL――用户实现的VSM绘图模型要继承此类,并实现相应的绘图和键盘鼠标事件处理。
电气模型接口抽象类:IINSTANCE――一个PROSPICE仿真原始模型,为VSM模型提供访问属性、模拟节点和数据引脚的服务,还允许模型通过仿真日志发出警告和错误信息。
ISPICECKT(模拟)――SPICE拥有的模拟元件,提供的服务:访问、创建和删除节点,在稀疏矩阵上分配空间,同时还允许模型在给定时刻强制仿真时刻点的发生和挂起仿真。
ISPICEMODEL(模拟)――用户实现的VSM模拟元件要继承此类,并实现相应的载入数据,在完成的时间点处理数据等。
Proteus常见操作方法
![Proteus常见操作方法](https://img.taocdn.com/s3/m/f3319c317ed5360cba1aa8114431b90d6c858980.png)
Proteus常见操作方法Proteus是一种功能强大的电子电路设计和仿真软件,主要用于原型设计、调试和验证电子电路的工作原理。
在Proteus中,你可以创建电子电路原型,模拟电路的行为,并且进行一系列的测试和调试。
下面是Proteus常见的一些操作方法。
1. 创建电路图:在Proteus中,你可以创建电路图形来表示电子电路的连接和组件关系。
要创建电路图,请打开Proteus并点击“New Schematic”按钮。
然后,你可以从左侧的元件库中选择所需的组件,并将其拖放到电路图中。
使用电子元件图标将元件连接起来,以形成所需的电路连接。
2. 设置元件属性:在Proteus中,你可以对每个元件设置不同的属性。
例如,你可以设置电阻的阻值,电容的电容值等。
要设置元件属性,请右键单击元件,并选择“Properties”选项。
在打开的对话框中,你可以设置元件的各种属性。
3. 连接元件:在Proteus中,你可以使用连线工具将不同的元件连接在一起。
要连接元件,请选择连线工具,然后单击第一个元件的连接点。
接下来,单击第二个元件的连接点,以建立连接。
4. 仿真电路:Proteus还提供了一个功能强大的仿真引擎,可以模拟电路的行为。
要进行电路仿真,请单击工具栏上的“Run Simulation”按钮。
然后,Proteus将模拟你的电路,并显示其行为。
你可以在仿真引擎的控制面板上设置仿真参数和观察模拟结果。
5. 添加仪器:在仿真过程中,你可以将不同的仪器添加到电路中,以观察电路的行为。
在Proteus中,有各种各样的仪器可供选择,如示波器、谱仪和逻辑分析仪等。
要添加仪器,请单击工具栏上的“AddInstru ment”按钮。
然后,从仪器库中选择所需的仪器,并将其添加到电路中。
6. 进行调试:Proteus提供了强大的调试功能,可帮助你找到电路中的故障和错误。
要进行调试,请单击工具栏上的“Debug”按钮。
然后,Proteus将执行电路,并在出现错误时自动停止。
Proteus中自己制作元件说明
![Proteus中自己制作元件说明](https://img.taocdn.com/s3/m/ffa3037d50e2524de4187e60.png)
Proteus 7制作元件在制作原理图器件前应先将器件所对应的PCB封装制作好,以便进行封装的指定。
打开Proteus 7.4 ISIS 原理图绘制软件。
单击左边工具栏中的2D Graphics Box Mode(2D图形框体模式)图标,在旁边的列表中选择“COMPONENT”画一个框。
然后单击左边工具栏中的Device Pins Mode(器件引脚模式)图标,在旁边的列表中选择“DEFAULT”画管脚。
其中,DEFAULT表示普通引脚;INVERT表示低电平有效的引脚;POSCLK表示脉冲下降沿有效的时钟输入引脚;NEGCLK表示脉冲上升沿有效的时钟输入引脚;SHORT表示端普通引脚;BUS表示普通总线引脚。
在选择元件引脚时应根据元件引脚实际功能进行选择,注意:在摆放引脚时应将有叉的一端放在外侧,因为,那是用于连接导线用的。
当引脚放置完后,右键单击引脚,在弹出的下拉列表中选择“Edit Properties”(即编辑属性),在弹出的对话框中输入引脚名称,引脚编号,引脚电气类型等,若不想显示引脚名称则可将“显示名称”后的对勾去掉,然后点击Next或OK退出。
将所有引脚按上述方法进行设置。
如下图所示:当所有引脚设置完成后,然后单击左边工具栏中的(选择模式)将所绘制的图形框选起来(变成红色),点击菜单栏中的Library(库),在下拉列表中选择Make Device…(制作元件),在弹出的对话框中的Device Name (器件名称)中输入器件名,例如CSI24WC02;在Reference Prefix(参考前缀)中输入引用前缀(放置器件时的默认名称),例如U ,其他保持不变,点击Next,如下图:接着点击“ADD/Edit”按钮为元件添加封装,如下图:在弹出的对话框中接着点击“Add”或直接输入封装名,如下图:在弹出的对话框中选择一个封装,然后点击确定。
如下图所示:接着将元件引脚和封装引脚进行对应,方法如下:先点击“A”栏中的引脚号,然后点击右边的焊盘号,这样便将原理图中的引脚与PCB图中的引脚对应好了,按照同样的方法将其它引脚进行对应。
Proteus中自己制作元件的PCB封装说明
![Proteus中自己制作元件的PCB封装说明](https://img.taocdn.com/s3/m/5354c27b76eeaeaad0f33054.png)
Proteus中制作元件的PCB封装对于封装库中没有的封装或者是与实际的元件不符的封装,就需要自己在Proteus中制作。
下面以制作一个轻触键的PCB封装为例进行说明,步骤如下:图1 轻触键的PCB封装1、打开PCB编辑软件Proteus 7.4 的ARES。
在Proteus ISIS 编辑环境下,选择“Tools”-- “ Netlist to ARES ”或是单击工具栏中的图标按钮,即可进入PCB设计软件ARES界面。
当然也可直接运行Proteus 7.4 ARES 软件进入其编辑界面。
2、放置焊盘在编辑界面中应根据元件的引脚间距放置焊盘及元件所占空间的大小画元件的边框。
在ARES软件界面中点击左侧工具栏中的或图标用于放置焊盘,这时在对象选择器中列出了所有焊盘的外径和内径的尺寸,我们选择S/C-70-30(其中S表示正方形焊盘,C表示圆形焊盘,70为焊盘的外径尺寸,30为内径的尺寸即钻孔直径)如下图:如果列表中没有该尺寸的焊盘,可单击列表上的图标新建焊盘,在弹出的对话框中输入焊盘的名称及选择焊盘的形状后点击确定,如下图:在接着弹出的对话框中设置好焊盘参数后单击确定即可完成焊盘的新建,如下图:除了新建焊盘外还可点击列表上的图标,即可弹出焊盘修改对话框进行已有焊盘的修改,如下图:现在我们开始放置焊盘,将第一个焊盘放在原点处(即X=0;Y=0),如下图:注意:在屏幕下方有光标的坐标显示,可根据该坐标来放置和复制焊盘即画元件边框。
左边的为X坐标,右边的为Y坐标。
单击工具栏中的图标,切换为光标操作模式,选中刚才放置的焊盘,然后选择“Edit / 编辑”- “Replicate / 焊盘复制”菜单项,在弹出的对话框中进行设置(其中,X-Step为X方向焊盘中心点的距离到焊盘中心点的距离;Y-Step为Y方向焊盘中心点的距离到焊盘中心点的距离;由于只在X方向复制一个焊盘,所以设置如下图所示)后点击确定即可复制焊盘到指定位置。
(最新整理)Proteus入门元件介绍
![(最新整理)Proteus入门元件介绍](https://img.taocdn.com/s3/m/17e8493d49649b6649d7475e.png)
4
图1-1 ISIS 7 Professional在程序中的位置
图1-2 ISIS 7 Professional运行时的界面
2021/7/26
5
1.2 Proteus ISIS编辑环境
2021/7/26
6
图1-3 Proteus ISIS的编辑环境
为了方便介绍,将分别对窗口内各部分进行中文说明(见图1-3)。 下面简单介绍各部分的功能: 1.原理图编辑窗口(The Editing Window):顾名思义,它是 用来绘制原理图的。蓝色方框内为可编辑区,元件要放到它里面。 2.预览窗口(The Overview Window):它可显示两个内容, 一个是,当你在元件列表中选择一个元件时,它会显示该元件的预 览图;另一个是,当你的鼠标焦点落在原理图编辑窗口时(即放置 元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后),它 会显示整张原理图的缩略图,并会显示一个绿色的方框,绿色的方 框里面的内容就是当前原理图窗口中显示的内容,因此,你可用鼠 标在它上面点击来改变绿色的方框的位置,从而改变原理图的可视 范围。 3.模型选择工具栏(Mode Selector Toolbar):
1* 终端接口(terminals):有VCC、地、输出、输入等接口
2* 器件引脚:用于绘制各种引脚
3* 仿真图表(graph):用于各种分析,如Noise Analysis
4* 录音机
5* 信号发生器(generators)
6* 电压探针:使用仿真图表时要用到
7* 电202流1/7探/26 针:使用仿真图表时要用到
信号发生器(generators)、仿真图表(graph)等。
举例,当你选择“元件(components)”,单击“P”按钮会打开
Proteus 入门教程(完整版)
![Proteus 入门教程(完整版)](https://img.taocdn.com/s3/m/00c06632804d2b160a4ec053.png)
Proteus 入门教程本文将简单介绍一下Proteus 的使用。
在这里,我用的Proteus 版本是Proteus 6.7 sp3 Professional。
一、Proteus 6 Professional 界面简介安装完Proteus 后,运行ISIS 6 Professional,会出现以下窗口界面:为了方便介绍,我分别对窗口内各部分进行中文说明(见上图)。
下面简单介绍各部分的功能:1.原理图编辑窗口(The Editing Window):顾名思义,它是用来绘制原理图的。
蓝色方框内为可编辑区,元件要放到它里面。
注意,这个窗口是没有滚动条的,你可用预览窗口来改变原理图的可视范围。
2.预览窗口(The Overview Window):它可显示两个内容,一个是:当你在元件列表中选择一个元件时,它会显示该元件的预览图;另一个是,当你的鼠标焦点落在原理图编辑窗口时(即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后),它会显示整张原理图的缩略图,并会显示一个绿色的方框,绿色的方框里面的内容就是当前原理图窗口中显示的内容,因此,你可用鼠标在它上面点击来改变绿色的方框的位置,从而改变原理图的可视范围。
3.模型选择工具栏(Mode Selector Toolbar):主要模型(Main Modes):1* 选择元件(components)(默认选择的)2* 放置连接点3* 放置标签(用总线时会用到)4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数(先单击该图标再单击要修改的元件)配件(Gadgets):1* 终端接口(terminals):有VCC、地、输出、输入等接口2* 器件引脚:用于绘制各种引脚3* 仿真图表(graph):用于各种分析,如Noise Analysis4* 录音机5* 信号发生器(generators)6* 电压探针:使用仿真图表时要用到7* 电流探针:使用仿真图表时要用到8* 虚拟仪表:有示波器等2D 图形(2D Graphics):1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4.元件列表(The Object Selector):用于挑选元件(components)、终端接口(terminals)、信号发生器(generators )、仿真图表(graph )等。
单片机Proteus原理图元器件库详细说明
![单片机Proteus原理图元器件库详细说明](https://img.taocdn.com/s3/m/fc6042124431b90d6c85c77b.png)
Proteus原理图元器件库详细说明Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE.LIB 包括虚拟仪器和有源器件DIODE.LIB 包括二极管和整流桥DISPLAY.LIB 包括LCD、LEDBIPOLAR.LIB 包括三极管FET.LIB 包括场效应管ASIMMDLS.LIB 包括模拟元器件VALVES .LIB 包括电子管ANALOG.LIB 包括电源调节器、运放和数据采样IC CAPACITORS.LIB 包括电容COMS.LIB 包括 4000系列ECL.LIB 包括ECL10000系列MICRO.LIB 包括通用微处理器OPAMP.LIB 包括运算放大器RESISTORS.LIB 包括电阻FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件LINTEC.LIB 包括 LINTEC公司的运算放大器NATDAC.LIB 包括国家半导体公司的数字采样器件NATOA.LIB 包括国家半导体公司的运算放大器TECOOR.LIB 包括TECOOR公司的 SCR 和TRIACTEXOAC.LIB 包括德州仪器公司的运算放大器和比较器ZETEX .LIB 包括ZETEX 公司的分立器件也许部分因版本回有所不同,这是 PROTEUS 6.7的版本。
Proteus 仿真库简介元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Proteus 7制作元件
在制作原理图器件前应先将器件所对应的PCB封装制作好,以便进行封装的指定。
打开Proteus 7.4 ISIS 原理图绘制软件。
单击左边工具栏中的2D Graphics Box Mode(2D图形框体模式)
图标,在旁边的列表中选择
“COMPONENT”画一个框。
然后单击左边工具栏中的Device Pins Mode(器件引脚模式)图标,在旁边的列表中选择“DEFAULT”画管脚。
其中,DEFAULT表示普通引脚;INVERT表示低电平有效的引脚;POSCLK表示脉冲下降沿有效的时钟输入引脚;NEGCLK表示脉冲上升沿有效的时钟输入引脚;SHORT表示端普通引脚;BUS表示普通总线引脚。
在选择元件引脚时应根据元件引脚实际功能进行选择,注意:在摆放引脚时应将有叉的一端放在外侧,因为,那是用于连接导线用的。
当引脚放置完后,右键单击引脚,在弹出的下拉列表中选择“Edit Properties”(即编辑属性),在弹出的对话框中输入引脚名称,引脚编号,引脚电气类型等,若不想显示引脚名称则可将“显示名称”后的对勾去掉,然后点击Next或OK退出。
将所有引脚按上述方法进行设置。
如下图所示:
当所有引脚设置完成后,然后单击左边工具栏中的(选择模式)将所绘制的图形框选起来(变成红色),点击菜单栏中的Library(库),在下拉列表中选择Make Device…(制作元件),在弹出的对话框中的Device Name (器件名称)中输入器件名,例如CSI24WC02;在Reference Prefix(参考前缀)中输入引用前缀(放置器件时的默认名称),例如U ,其他保持不变,点击Next,如下图:
接着点击“ADD/Edit”按钮为元件添加封装,如下图:
在弹出的对话框中接着点击“Add”或直接输入封装名,如下图:
在弹出的对话框中选择一个封装,然后点击确定。
如下图所示:
接着将元件引脚和封装引脚进行对应,方法如下:先点击“A”栏中的引脚号,然后点击右边的焊盘号,这样便将原理图中的引脚与PCB图中的引脚对应好了,按照同样的方法将其它引脚进行对应。
完成后单击Assign Package(s)(指定封装)按钮。
如下图:
点击Next出现器件属性与定义对话框,保持默认值。
如下图:
点击Next出现器件数据手册和帮助文件定义对话框,没有数据手册和帮助文件的则不用进行指定,直接点击Next。
如下图:
出现索引和库选择话框,在Device Category(器件类)后单击New,在弹出的对话框中输入器件目录,例如myLIB。
如下图:
如下图:
在Device Description (器件描述)项中输入对器件的说明,点击确定。
如下图:
到此,该器件制作完成。
现在就可以使用该元件了,从Pick Devices对话框中的类别中的myLIB中就可以找到该元件了。
记着将刚才制作器件的图形删除掉。
