软件系统分析与设计实验报告学院：计算机科学与技术学院专业：软件工程学号：*********姓名：***实验名称：图书管理系统用例建模时间：一、实验内容与要求本实验要求学生对学校的图书馆管理系统进行需求分析，对系统功能进行用例建模，画出用例图，类图以及相应的时序图。
在使用UML对系统建模时，学会使用UML建模工具，熟悉工具中的功能。
二、用例分析1、读者“借书还书系统”用例图(f还书(from Use Cases)1．1、行为者：主要行为者：读者。
1．2、前置条件：读者进入图书管理系统。
1．3、事件流：1.3.1、主要事件流：1.3.1.1：读者检索所需图书信息，并查看；1.3.1.2：读者检索到所需图书，登录系统，开始借书；1.3.1.3：系统查询图书信息，图书数目是否可借；1.3.1.3.1：图书显示可借，借书成功；1.3.1.3.2：图书显示不可借，借书失败；1.3.1.4：进入续借图书界面，续借图书；1.3.1.5：系统查看预约记录，1.3.1.5.1：没有冲突，续借成功；1.3.1.5.2：有冲突，续借失败；1.3.3.1：1.3.1.6：读者归还图书；1.3.1.6.1：归还时间没有逾期，归还成功；1.3.1.5.2：归还时间逾期，逾期处罚，归还成功；1.3.2、备选事件流：1.3.2.1：图书检索信息失败，未检索到图书，重新输入信息检索；1.3.2.2：未曾检索到用户检索的图书，系统显示相关联的信息的图书；1.3.2.3：用户名或密码输入错误，登录系统失败，重新输入用户名或密码登录；1.3.2.4：系统显示图书不可借后，进入图书预约界面，输入信息预约图书；1.3.3、异常事件流：1.3.3.1：读者登录系统失败，未曾注册用户；1.3.3.1.1：返回系统注册用户后，重新登录。
1．4、后置条件：退出系统。
1．5、1．6、扩展点：无。
2、“图书信息管理系统”用例图新书信息录入(f逾期通知(from Use Cases)(from Use Cases)2．1、行为者：主要行为者：管理员；2．2、前置条件：管理员打开图书信息管理系统；2．3、事件流：2.3.1：主要事件流：2.3.1.1：图书管理员输入管理员登录信息，登录系统；2.3.1.2：进入图书信息管理界面，查看已有图书信息，是否有需要购入图书；2.3.1.2.1：录入新购进图书信息，并确认；2.3.1.3：进入读者信息管理界面，管理已有用户信息；2.3.1.4：进入信息通知界面，查看已有用户图书借阅、预约情况；2.3.1.4.1：查看读者所预约图书，自动查询图书信息，确认是否已有可借图书，有则通知读者；2.3.1.4.2：查询读者已借图书信息，根据已借时间及归还时间分类；2.3.1.4.2.1：所借图书即将逾期，启动系统提醒功能；2.3.1.4.2.2：所借图书已经逾期，启动逾期及处罚通知功能；2.3.2：备选事件流：2.3.2.1：管理员用户名或登录名错误，重新登录；2.3.2.2：需要购进新图书，存储信息，通知相关人员；2.3.2.3：读者预约图书没有可借图书，不予通知；2.3.2.4：预约通知提醒后，删除该预约记录；2.3.2.5：读者所借图书距离归还时间仍很久，无需通知；2.3.3：异常事件流：2.3.3.1：登录失败超过一定次数后，系统冻结该用户名，一段时间后可以重用；2．4、后置条件：退出系统；2．5、扩展点：无。
图书馆管理系统用例图、活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理基于UML的图书馆管理系统建模设计满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
图书馆管理系统数据流程图及数据字典

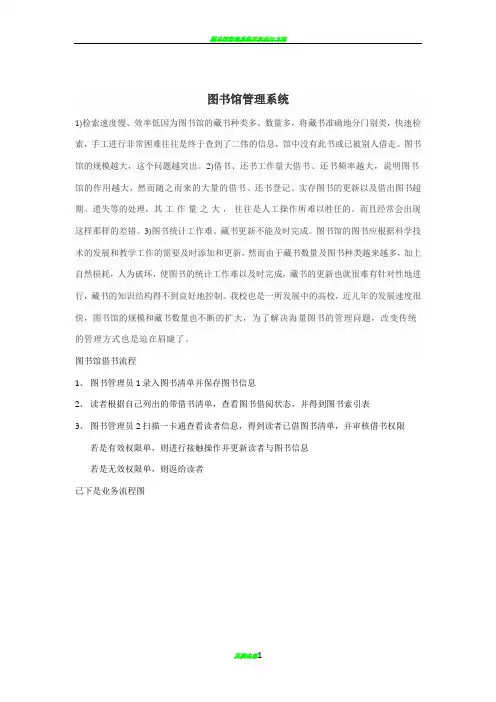

图书馆管理系统1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。
图书馆的规模越大，这个问题越突出。
2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。
而且经常会出现这样那样的差错。
3)图书统计工作难、藏书更新不能及时完成。
图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。
我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。
图书馆借书流程1、图书管理员1录入图书清单并保存图书信息2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限若是有效权限单，则进行接触操作并更新读者与图书信息若是无效权限单，则返给读者已下是业务流程图图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号：D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述：填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称：借阅修改在库简述：修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向：图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号：D16数据流名称：填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述：对目前读者库内存书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号：D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向：读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向：读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源：电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。
图书管理系统UML图
图书管理系统UML图图书管理系统UML图1·引言1·1 目的本文档旨在提供一个图书管理系统的UML图，帮助开发团队理解系统的结构和功能，并为项目的开发和维护提供指导。
1·2 范围本文档涵盖了图书管理系统的所有主要组成部分和功能。
包括系统的用户角色、核心业务流程、主要模块以及模块之间的关系。
2·系统概述2·1 系统简介图书管理系统是一个用于管理图书馆藏书和借阅信息的系统。
它具有用户注册、图书查询、借阅图书、归还图书等基本功能，同时还提供了管理图书馆藏书和用户信息的管理功能。
2·2 用户角色2·2·1 系统管理员系统管理员负责管理系统的配置和维护，包括添加图书、删除图书、添加用户、删除用户等操作。
2·2·2 图书管理员图书管理员负责图书的管理和借阅归还，包括图书的借阅、归还、续借等操作。
2·2·3 读者读者是系统的最终用户，可以查询图书、借阅图书，并进行归还和续借操作。
3·系统结构3·1 用户管理模块用户管理模块负责管理系统的用户信息，包括用户的注册、登录、修改密码等功能。
3·2 图书管理模块图书管理模块负责管理图书的信息，包括图书的添加、删除、修改和查询功能。
3·3 借阅管理模块借阅管理模块负责管理图书的借阅和归还功能，包括借阅、归还、续借等操作。
4·系统设计4·1 用户管理模块设计4·1·1 用户注册用户注册功能允许用户输入个人信息并注册为系统用户。
4·1·2 用户登录用户登录功能允许已注册用户输入用户名和密码进行登录。
4·1·3 修改密码用户登录后，可以修改密码来增加账号安全性。
4·2 图书管理模块设计4·2·1 添加图书图书管理员可以添加新的图书到系统中。
图书管理系统UML图
图书管理系统UML图图书管理系统UML图文档⒈引言本文档旨在描述一个图书管理系统的UML图，用于展示系统的结构和功能。
通过该文档，读者可以了解系统的各个组成部分、它们之间的关联以及每个组件的功能。
⒉系统概述图书管理系统是一个用于管理图书馆或其他机构的图书借阅、归还和查询的软件系统。
其主要目标是提供高效、准确和方便的图书管理服务。
⒊用例图用例图展示了系统与外部用户之间的交互。
它描述了系统的功能和用户之间的关系。
⒋类图类图显示了系统中的类以及它们之间的关系。
它描述了系统的静态结构。
⑴用户类系统主要包含以下用户类：- 管理员：具有对系统进行设置、添加用户、管理图书等特权。
- 图书管理员：负责图书的借阅和归还，以及图书的维护和管理。
- 用户：可以查询和借阅图书。
⑵图书类系统中的主要类包括：- 图书：存储图书的基本信息，如书名、作者、出版社等。
- 借阅记录：记录用户借阅图书的详细信息，如借阅日期、归还日期等。
⒌时序图时序图描述了系统中的对象之间的交互，以及它们之间的消息传递顺序。
⒍状态图状态图描述了系统中的对象的生命周期和状态转换。
⒎活动图活动图展示了系统中各个活动的流程和顺序，以及参与者之间的交互。
⒏部署图部署图描述了系统的物理架构，包括各个组件的部署位置和网络连接。
⒐本文档涉及附件本文档附带的附件包括系统的详细设计文档和相关的源代码。
⒑法律名词及注释- UML：统一建模语言，一种用于软件系统设计和开发的标准化语言和方法。
- 图书馆：一个专门用于收藏和借阅图书的机构或场所。
- 借阅：指用户从图书馆借走图书，并在规定时间内归还。
图书馆管理系统用例图、精彩活动图、类图、时序图
图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规X化和自动化.能够对图书进展注册登记,也就是将图书的根本信息〔如：书的编号、书名、作者、价格等〕预先存入数据库中,供以后检索.能够对借阅人进展注册登记,包括记录借阅人的某某、编号、班级、年龄、性别、地址、等信息.提供方便的查询方法.如：以书名、作者、、时间〔确切的时间、时间段、某一时间之前、某一时间之后〕等信息进展图书检索,并能反映出图书的借阅情况；以借阅人编号对借阅人信息进展检索；以名称查询联系方式信息.提供对进展的预先预订的功能.提供旧书销毁功能,对于淘汰、损坏、丢失的可与时对数据库进展修改.能够对使用该管理系统的用户进展管理,按照不同的工作职能提供不同的功能授权.提供较为完善的过失控制与友好的用户界面,尽量防止误操作.2、系统功能需求分析<1> 读者管理：读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等.<2> 管理：根本信息制定、输入、修改、查询,包括编号、类别、关键词、备注.<3> 借阅管理：包括借书,还书,预订,续借,查询,过期处理和丢失后的处理.<4>系统管理：包括用户权限管理,数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统〔1〕根本业务功能子系统：该系统中主要包含了借书还书和预订等功能.〔2〕根本数据录入功能子系统：该子系统主要包含有信息和读者信息录入功能.〔3〕信息查询子系统：包含了多功能的查询信息和读者信息.〔4〕数据库管理功能子系统：主要包含了借阅信息管理功能,信息管理功能和预订信息管理功能.〔5〕帮助功能子系统.二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例.管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进展各项功能的操作（2）管理：包括对的增删改等.（3）借阅管理：包括借书、还书、预订、逾期处理和丢失处理等等.（4）读者管理：包含对读者的增删改等操作.（5）自动借书机的管理.读者所包含的用例有：（1）登录系统（2）借书：进展借书业务.（3）还书：读者具有的还书业务.（4）查询：包含对个人信息和信息的查询业务（5）预订：读者对的预订业务.（6）逾期处理：就是过期后的缴纳罚金等.（7）丢失处理：对丢失后的不同措施进展处理.（8）自动借书机的使用等.2、时序图时序图是显示对象之间交互的图,对象是按时间顺序排列的.该图书馆管理系统主要含有以下几个重要的时序图,其他对象的时序图和也类似.（1）借书时序图（2）还书时序图（3）罚款时序图1、借书时序图图书馆管理系统借书时序图[时序图说明]（1）login〔〕：登录系统.（2）checkstu_card<>:对读者信息进展验证,检查是否符合本图书馆借书条件.（3）showinformation〔〕：显示该读者的根本信息函数.（4）borrow〔〕：读者借书函数.（5）getreaders〔〕：取得读者信息函数.看该读者是否符合借书条件,假如符合,如此返回可借信息.（6）gettitle〔〕:取得信息.（7）getreservation〔〕：检验是否被预订函数.（8）getnoreservation〔〕：没被预订或取消预订函数.（9）create〔borrower,item〕：创建外借函数.借书时,读者先将书拿予管理员,管理员对和读者进展检验,假如和读者都符合借书条件,如此借书成功.2、还书时序图图书馆管理系统还书时序图[时序图说明]（1）login〔〕：登录系统.（2）getitem<>:取得条目信息.（3）update〔〕：对图书馆条目和借阅者信息进展更新条目.还书时,读者先将书交给管理员,由管理员扫描,假如没有过期等违规现象,如此对和读者借阅信息进展更新,同时还书成功.3、罚款时序图图书馆管理系统的罚款时序图[时序图说明]管理员对进展扫描,假如发现已经超过了图书馆规定的还书期限,如此按每天一定金额进展罚款,过期天数和罚款金额由系统自动计算.用户交完罚金后,如此对读者借阅信息进展更新.4.4、系统的状态图图书馆的状态图如图7所示.[状态图说明]在未变成图书馆在库时,为新加状态.处于在库状态时既可以预订也可以外借,外借后变为借出状态.处于预订状态时也可以外借,超出预订时间期限如此从预订状态直接转为可用状态.借阅者在规定的预订时间内也可以考虑取消预订,取消预订后的状态转为可用.外借归还后变为可用状态.图书馆的状态图3、活动图活动图描述的是某流程中的任务的执行,活动图描述活动是如何协同工作的,当一个操作必须完成一系列事情,而又无法确定以样的顺序来完成事情时,活动图可以更清晰地描述事情..在本图书馆管理系统中,我们主要描述了图书馆系统的借书、还书和预订的活动图.<1>借书活动图[借书活动图说明]管理员首先要扫描读者的借书证,检验证件是否符合图书馆借书条件,假如该读者的借书数量还未达到最大规定数量,并且其所借均未属于过期X围,如此符合借书条件.如此再扫描条形码,检查是否是不可借或者已经被预订,假如被预订,如此取消预订,方可借书.在条件都符合时如此更新信息和读者的借阅信息,记录好借书的时间.图书馆管理系统的借书活动图<2>还书活动图[还书活动图说明]图书管理员对进展扫描,假如已经过期,如此要求读者还请欠款才能还书,读者缴应交罚款后,更新信息和读者信息.图书馆管理系统的还书活动图<3>预订图书活动图[预订活动图说明]读者先进入系统查询自己所需要的,显示信息,检验是否属于可预订,假如符合条件如此检查是否已经被预订或已经被外借,假如都未成立,如此读者登录系统,并对该进展预订.图书馆管理系统预订活动图4、图书馆管理系统的类图[类图说明]（1）reader类是借阅者的类,它的属性很多,包括借阅者的账户ID 〔reader_id〕、某某〔reader_Name〕、地址〔Address〕、班级〔class〕、所借的〔borrowed〕等.其中主要操作有借书〔addborrowed〕和还书<deleteborrowed>和预订<reservation>等.（2）admin类是管理员类,他有编号和某某属性,操作主要是的增删改和读者的增删改等等.〔3〕 Title 类是记录信息的类,包括的名字〔name〕、作者〔author〕、book_id 等属性.〔4〕 Item 类是具体某本书的类,属性包括号〔id〕.操作包括预订〔reserve〕、按查找〔find_on_title〕等.〔5〕 borrow类是某本书的借阅信息类,包括所借阅的ISBN、借阅的时间〔date〕等.〔6〕 Reservation类是预订信息类,每个预订信息包括预订日期〔date〕、所预订的ISBN、预订的用户ID〔UserID〕等属性.<7> persistent store类是永久的存储类,在数据库中的存储数据,其他对与有关的活动都要经过其存储类.图书馆管理系统的类图与关系三．实验心得此次实验我们实现了对网上选课系统的设计,通过UML建模,把事物从抽象到实例化的过程,对每个对象进展细化分析,从而得到简单而方便,容易理解的模型结构.通过UML模型可以高效完成软件设计,通过此次试验收获很大.在教师和同学们的帮助下,使我能够成功的掌握了UML模型.在此,对教师和同学们的帮助表示感谢.。
图书馆管理系统UML
图书馆管理系统一、用例图该图书馆管理系统的用例图如下：图1：图书馆管理系统的用例图二、系统的顺序图（1）借书顺序图（2）还书顺序图（3）罚款顺序图1、借书顺序图图2：图书馆管理系统借书顺序图顺序图说明：（1）login（）：登录系统。
（2）checkstu_card():对读者信息进行验证，检查是否符合本图书馆借书条件。
（3）showinformation（）：显示该读者的基本信息函数。
（4）borrow（）：读者借书函数。
（5）getreaders（）：取得读者信息函数。
看该读者是否符合借书条件，若符合，则返回可借信息。
（6）gettitle（）:取得书目信息。
（7）getreservation（）：检验书籍是否被预订函数。
（8）getnoreservation（）：书籍没被预订或取消预订函数。
（9）create（borrower，item）：创建书籍外借函数。
2、还书顺序图图3：图书馆管理系统还书顺序图顺序图说明：（1）login（）：登录系统。
（2）getitem():取得书籍条目信息。
（3）update（）：对图书馆书籍条目和借阅者信息进行更新条目。
3、罚款顺序图图4：图书馆管理系统的罚款顺序图顺序图说明：管理员扫描图书，图书显示过期天数，罚款金额按过期天数累加三、系统的状态图图5：图书馆的书籍状态图四、系统的活动图1.借书活动图管理员首先要扫描读者的借书证，检验证件是否符合图书馆借书条件，若该读者的借书数量还未达到最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。
则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。
在这些条件都符合时则更新书籍信息和读者的借阅信息，记录好借书的时间。
图6：图书馆管理系统的借书活动图2、还书活动图图书管理员对书籍进行扫描，若书籍已经过期，则要求读者还请欠款才能还书，读者缴应交罚款后，更新书目信息和读者信息。
图书馆管理系统的DFD图
图书馆管理系统的DFD图：数据字典：图书馆管理系统=用户管理+用户信息查询+图书管理+图书查询+借还登记用户管理=用户注册+修改口令+用户借阅状态+ 用户挂失补办+用户注销+用户信息查询用户注册=读者编号+姓名+性别+借书证号+登记日期+用户注册口令用户借阅状态={在借书本编号+书本条形码+是否续借+应还日期}+借阅次数用户挂失补办=读者编号+姓名+借书证号+是否挂失+原口令+新口令用户注销=读者编号+姓名+借书证号+是否注销用户信息查询=读者编号+姓名+{所借书名+图书编号+借阅日期+应还日期+是否续借}+修改口令修改口令=读者编号+姓名+借书证号+原口令+新口令图书管理=图书入库+图书借阅状态+图书归还+图书罚款+图书注销+图书查询图书入库=入库图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数+是否注销+操作员图书借阅状态=图书编号+读者编号+借阅日期+应还日期+续借次数+操作员图书归还=图书编号+读者编号+归还日期+是否超期+操作员图书罚款=图书编号+读者编号+罚款日期+应罚金额+实收金额+是否交款+操作员图书注销=图书编号+注销数量+注销日期+操作员图书查询=图书编号+书本条形码+书名+作者+ISBN+出版社+价格+所属类别+所放书架编号+现存量+入库日期+内容简介+借阅次数借还登记={图书编号+书名+借阅日期+所属类别}+借阅次数2. 某事务系统具有如下功能：1）读入用户命令，并检查其有效性；2）按照命令的编号（1-4号）进行分类处理3）1号命令计算产品工时，能根据用户给出的各种产品数量，计算出各工种的需要工时；4）2号命令计算材料消耗，根据产品的材料定额和用户给出的生产数量，计算各种材料的需求量；5）3号命令编织材料订货计划；6）4号命令计算产品成本。
试用结构化分析方法画出该系统的DFD图。
欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
图书管理系统体系结构图和数据流程图
图书管理系统需求分析—功能流程图一、功能结构图系统管理员身份认证信息 图书管理信息 借阅者 借阅者超时管理信息 管理信息借 图书 图 书目 借阅者 阅 借 借阅者 超时罚款 超时 借阅 图书信息表 信息 书 信息 信息表 者 阅者 分类 信息表 罚款 信息表 表 信息表 信息表 信息表 信息表 信息表二、各模块功能说明系统管理员系统分为4个模块：系统管理员身份认证模块、图书管理模块、借阅者管理模块和借阅超时管理模块。
（一）管理员身份认证① 接口描述：输入系统管理员身份认证信息② 模块功能：通过检验认证信息允许系统管理员进入系统管理员系统管理③ 过程陈述：将输入的管理员身份认证信息与管理员信息表中的信息惊喜对照，若管理员 编号、姓名和密码中的任意一项与信息管理员信息表中的信息不符合则认为 系统管理员管理系统 图书管理 借阅者管理 借阅超时管理身份认证 图书查看 图书删除 图书修改 借阅者查看 借阅者修改 借阅者删除 借阅超时查看 借阅超时修改输入有误，身份不通过，要求重新输入；只有三者都相同才能通过身份认证进入系统。
④约束：最多只允许系统管理员输入三次，若三次都有误，则认定该输入者为非法管理员，不允许其再输入。
（二）借阅者管理模块①接口描述：输出借阅者管理信息②模块功能：对借阅者信息|借阅者分类信息执行修改、查看和删除操作③过程陈述：输入借阅者编号，打开借阅者信息表可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者信息表中，执行删除操作则需对借阅者分类信息表中的信息进行修改；输入借阅者职务/班次，可打开借阅者分类信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者分类信息表中。
④约束：借阅者可分为学生和教师两类，以职务/班次为关键字进行索引。
（三）图书管理模块①接口描述：输出图书管理信息②模块功能：对图书信息|书目信息执行修改、查看和删除操作③过程陈述：输入图书编号，打开图书信息表可修改、查看和删除表中的信息，并将修改后的信息保存到图书信息表中，执行删除操作则需对书目信息表中的信息进行修改；输入图书名|图书类名，可打开书目信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到书目信息表中。
图书管理系统UML图
图书管理系统UML图案例：图书管理系统一、图书管理系统功能描述图书管理系统能够对图书进行注册登记，也就是将图书的基本信息（如编号、书名、价格、作者等）预先存入数据库中，供以后检索，并且能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
同时，图书管理系统提高方便的查询方法。
如以书名、作者、出版社、出版时间等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式等信息。
图书管理系统提供对书籍进行预订的功能，也提供旧书销毁功能，对于淘汰、损坏、丢失的书名可及时对数据库进行修改。
图书管理系统能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
总的来说，图书管理系统主要包含下列功能。
1）读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
2）书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
3）借阅管理：包括借书、还书、预订书籍、续借、查询书籍、过期处理和书籍丢失后的处理。
4）系统管理：包括用户权限管理、数据管理和自动借还机的管理。
二、图书管理系统用例图确定参与者1.本系统的参与者包括两个：读者、管理员。
2.确定用例管理员包括的用例：1）登录系统：管理员可以通过登录该系统进行各项功能的操作。
2）书籍管理：包括对书籍的增删改查操作。
3）书籍借阅管理：包括借书、还书、预订、书籍逾期处理和书籍丢失处理4）读者管理：包括对读者的增删改查操作。
读者包括的用例：1）登录系统。
2）借书。
3）还书。
4）查询：包括对个人信息和书籍信息的查询业务。
5）预订：读者对书籍的预订业务。
6）逾期处理：书籍过期缴纳罚金等。
7）书籍丢失处理：对书籍丢失后的不同措施进行处理。
8）自动借书机的使用。
3.用例图三、图书管理系统用例规约借书用例规约1.用例名称借书UC01ID用例本用例描述读者通过管理员借书的过程。
图书馆管理系统用例图、活动图、类图、时序图

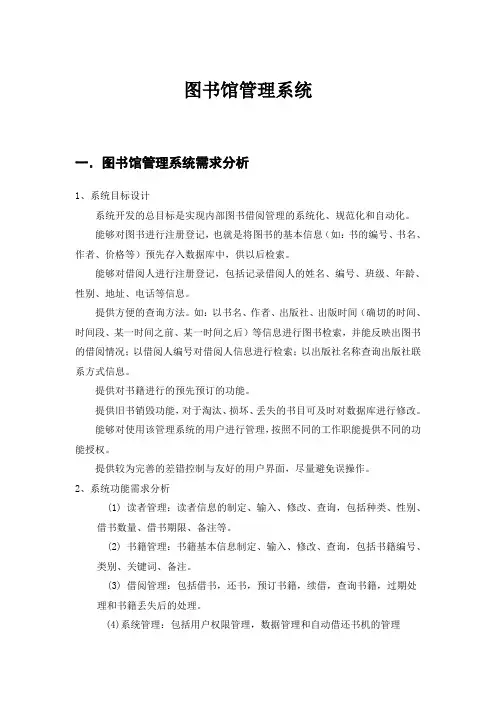

图书馆管理系统一．图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。
能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。
能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。
提供方便的查询方法。
如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。
提供对书籍进行的预先预订的功能。
提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。
能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。
提供较为完善的差错控制与友好的用户界面，尽量避免误操作。
2、系统功能需求分析(1) 读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。
(2) 书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。
(3) 借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理和书籍丢失后的处理。
(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。
（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。
（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。
（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。
（5）帮助功能子系统。
二、系统动态建模1、用例图、图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。
管理员所包含的用例有：（1）登录系统：管理员可以通过登录该系统进行各项功能的操作（2）书籍管理：包括对书籍的增删改等。
图书馆管理系统结构图
图书馆管理系统结构图——第四小组数据库说明：数据库名（DateBook）;主要有五张表：图书表Book（book_id,isbn,title,author,publisher,price,amount,total_amount,add_date），借书表Borrowbook（reader_id,book_id,borrpw_date,revertible_date）, 丢失图书表Lossbook（book_id,reader_id,loss_date）,读者表reader（reader_id,student_id,reader_name ,age,academy,department,register,summary）, 管理人员表admin（admin_id,admin_name,create_date,phone,email,password）. 具体ER图如下：管理人员表(admin):读者表(reader):图书表(book):丢失图书表（Lossbook）:借书表（borrowbook）:表间关系：Sql 代码如下：创建数据库CREATE DATABASE DateBook use DateBook Go可以通过Book 表查询borrowbook 表中的信息。
可以通过Book 表查询borrowbook 表中的信息。
可以通过Book 表查询lossbook 表中的信息。
Lossboo k 表是主键，reader 是创建admin表CREATE TABLE admin(admin_id int IDENTITY(1,1)NOT NULL,admin_name varchar(30)CONSTRAINT PK_adminInfo PRIMARY KEY CLUSTERED,create_date datetime NOT NULL,phone varchar(15)NOT NULL,email varchar(80)NOT NULL,password varchar(30)NOT NULL)创建Book表CREATE TABLE Book(book_id int IDENTITY(1,1)CONSTRAINT PK_Book PRIMARY KEY CLUSTERED,isbn varchar(15)NOT NULL,title varchar(100)NOT NULL,author varchar(100)NOT NULL,publisher varchar(80)NOT NULL,price float NOT NULL,amount int NOT NULL,total_amount int NOT NULL,add_date datetime NOT NULL)创建borrowbook表CREATE TABLE borrowbook(reader_id int CONSTRAINT FK_borrowbook_reader FOREIGN KEY REFERENCES reader(reader_id), book_id int CONSTRAINT FK_borrowbook_Book FOREIGN KEY REFERENCES Book(book_id), borrpw_date datetime NOT NULL,revertible_date datetime NOT NULL,CONSTRAINT [PK_sno_CNO] PRIMARY KEY(book_id,reader_id))创建reader表CREATE TABLE reader(reader_id int IDENTITY(1,1)CONSTRAINT [PK_reader] PRIMARY KEY CLUSTERED,student_id varchar(50)NOT NULL,reader_name varchar(50)NOT NULL,age int NOT NULL,academy varchar(30)NOT NULL,department varchar(50)NOT NULL,register datetime NOT NULL,summary varchar(300)NULL)创建Lossbook表CREATE TABLE Lossbook(book_id int CONSTRAINT FK_Lossbook_Book FOREIGN KEY REFERENCES Book(book_id),reader_id int CONSTRAINT [FK_Lossbook_reader] FOREIGN KEY REFERENCES reader(reader_id), loss_date datetime NOT NULL)谢谢欣赏！！。
