太阳能热水工程系统安装与验收规范
太阳能热水工程系统安装与验收规范
目录0．总则 (1)1．基座 (1)2．支架 (1)3. 贮水箱 (2)4．集热器 (3)5. 管路 (4)6．检漏、冲洗 (7)7．防腐与保温 (7)8．辅助加热设备 (8)9．电气与自动控制系统 (9)10.工程系统安全措施 (11)11．系统调试 (12)12．工程质量检验 (13)13．资料整理与人员培训 (14)14．工程验收与移交 (14)太阳能热水工程系统安装与验收规范0．总则0．1为规范工程安装与验收，保证工程质量，特制定本规范。
0．2本规范依据GB 50364-2005《民用建筑太阳能热水系统应用技术规范》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》，结合本公司实际情况编写。
0．3本规范适用于各种太阳能热水系统的安装、质量检验与验收。
1．基座1．1 集热器基座1.1.1 预制水泥墩的集热器基座应满足以下条件：a)水泥墩预埋件应居中设置，水泥墩外观应平整、无质量缺陷；b)水泥墩应摆放整齐、放置平稳，且不应破坏屋面防水层。
1.1.2现场制作的集热器基座应满足以下条件：a)应使基座设置在建筑物的承重位置；b)基础做完后，防水破坏部分应重新做防水处理，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。
1.1.3在轻型屋面上制作集热器基座时，应特别注意安全，并确保基座牢靠稳固。
1．2 贮水箱基座1.2.1贮水箱基座应由专业施工人员完成，以确保安全。
1.2.2贮水箱基座的设置应满足以下要求：a)应设置在建筑物的承重墙（梁）上；b)贮水箱基座应加预埋铁，基座没有干固前，应做好保养与防护；c)全部基座应做操平处理；d)基座四周应留有足够的维修空间。
1.2.3防水破坏部分应重做防水，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。

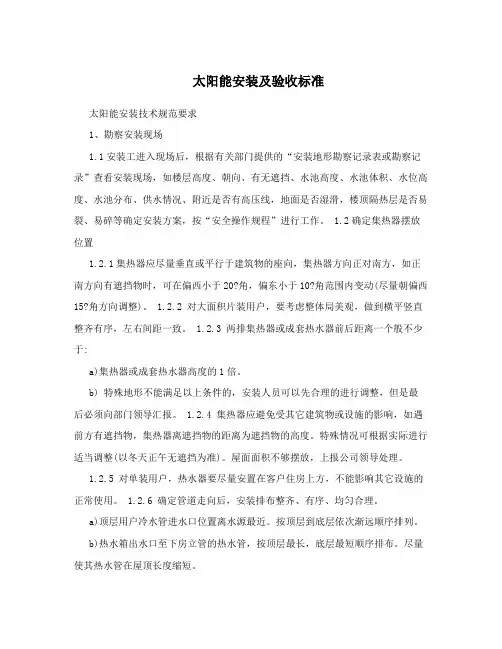

太阳能安装及验收标准
太阳能安装及验收标准太阳能安装技术规范要求1、勘察安装现场1.1安装工进入现场后，根据有关部门提供的“安装地形勘察记录表或勘察记录”查看安装现场，如楼层高度、朝向、有无遮挡、水池高度、水池体积、水位高度、水池分布、供水情况、附近是否有高压线，地面是否湿滑，楼顶隔热层是否易裂、易碎等确定安装方案，按“安全操作规程”进行工作。
1.2确定集热器摆放位置1.2.1集热器应尽量垂直或平行于建筑物的座向，集热器方向正对南方，如正南方向有遮挡物时，可在偏西小于20?角，偏东小于10?角范围内变动(尽量朝偏西15?角方向调整)。
1.2.2 对大面积片装用户，要考虑整体局美观，做到横平竖直整齐有序，左右间距一致。
1.2.3 两排集热器或成套热水器前后距离一个般不少于:a)集热器或成套热水器高度的1倍。
b) 特殊地形不能满足以上条件的，安装人员可以先合理的进行调整，但是最后必须向部门领导汇报。
1.2.4 集热器应避免受其它建筑物或设施的影响，如遇前方有遮挡物，集热器离遮挡物的距离为遮挡物的高度。
特殊情况可根据实际进行适当调整(以冬天正午无遮挡为准)。
屋面面积不够摆放，上报公司领导处理。
1.2.5 对单装用户，热水器要尽量安置在客户住房上方，不能影响其它设施的正常使用。
1.2.6 确定管道走向后，安装排布整齐、有序、均匀合理。
a)顶层用户冷水管进水口位置离水源最近。
按顶层到底层依次渐远顺序排列。
b)热水箱出水口至下房立管的热水管，按顶层最长，底层最短顺序排布。
尽量使其热水管在屋顶长度缩短。
1.2.7 取水管管径选择根据热水器套数、屋顶水池水位高度参照“热水器取水管管径表”选择取水管管径。
热水器取水管管径表套数 1 2-4 4-6 7-15 水位1.5-2.0米 DN15 DN 20 DN 25 DN 402.0-4米 DN15 DN 20 DN 25 DN 25 2(热水器的安装2.1支架的安装支架按照安装说明书进行组装，螺帽前必须加垫平垫，避免支架涂层划伤，拧紧所有螺丝，使其稳固，安入到选定的位置。
太阳能热水系统安装与验收规范
1.1.3应进行承载力现场试验，必要时应进行极限拉拔试验。锚栓承载力设计值不应大于其极限承载力的50%。
1.1.4每个连接节点不应少于2个锚栓
1.1.5锚栓直径应通过承载力计算确定，并不应小于10mm。
1.1.6不宜在化学锚栓接触的连接件上进行焊接操作。
检验方法：对照设计图纸检查，观察、手扳、抽查材料质量证明文件及检测报告。
6.水泵安装
6.1水泵的混凝土基础强度、坐标、标高、尺寸和螺栓孔位置应符合设计要求。
6.2安装在室外的水泵，应采取有效的防雨设施。
6.3按设计要求水泵吸水管上应安装阀门，压水管上应安装单向阀、阀门及压力表。
6.4水泵及管路上应按设计要求设置减震设施。
7.附件安装
7.1压力表的安装应符合设计规定。取压点应选择在流速稳定的直线管段上，或在容器介质流动平稳的区域。仪表应垂直安装在易于观察且无显着震动的地方。
11.1.3太阳能热水系统水压试验合格后，应对系统进行冲洗直至排出的水不浑浊、无杂质为止。太阳能热水系统水压试验合格及冲洗完毕，应填写《太阳能热水系统水压试验与冲洗检验记录》
11.2系统调试与系统试运行
11.2.1太阳能热水系统调试包括设备单机或部件调试和系统联动调试。
11.2.2设备单机或部件调试应包括水泵、阀门、电磁阀、自动控制设备、监控显示设备及辅助能源加热设备等。
4.集热循环水箱及贮热水箱安装
4.1集热循环水箱及贮热水箱应按设计要求固定在支承物（基础）上，与底座固定牢靠。自然循环的集热循环水箱的底部与集热器上集管之间的距离不应小于0.3m。
4.2集热循环水箱及贮热水箱上的压力表、温度计、温度传感器等，应按设计要求安装在便于观察的地方;排水阀应安装在闭式水箱最高处;放空阀应安装在水箱最低处且容易操作的地方。
太阳能热水系统设计安装及验收规范
太阳能热水系统设计安装及验收规范太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质经过集热器进行循环的太阳热水系统。
太阳能管道规范
太阳能管道规范篇一：民用建筑太阳能热水系统应用技术规范《民用建筑太阳能热水系统应用技术规范》4．3．2 太阳能热水系统应安全可靠，内置加热系统必须带有保证使用安全的装置，并根据不同地区应采取防冻、防结露、防过热、防雷、抗雹、抗风、抗震等技术措施。
（一）：太阳能热水系统防冻措施：太阳能热水器常用防冻方法：冬季在晴天时，可以正常使用太阳能热水器，当气温低于—6℃时，每天最好少量、多次使用太阳能热水器里的水。
尤其在睡觉前和起床后，放少量水以使管道内的水流动，依靠水温来增加管道温度。
气温越低越要多放水，以防上、下水管路冻堵。
太阳能热水器滴水防冻方法：如第二天气温在—6℃以下，晚上用完热水后，将太阳能热水器水箱上满水。
此后在喷头或水龙头下接一水盆，把热水阀松开一点，使其慢慢滴水，以保持管道内水的流动，一般一晚上一盆水的流量可避免管路冻堵。
太阳能热水器的放空防冻方法：如果遇到阴天或下雪时尽量将太阳能热水器内的水用完，将太阳能热水器放空，并保持混水阀常开，这样就不会使管道冻堵了。
太阳能热水器伴热带防冻方法：可加装伴热带彻底解决管路冻堵问题。
如果管路冻堵，气温回升后一般即可自动疏通，但多次冻堵容易使管道冻裂。
（二）：太阳能热水系统防结露措施：（三）：太阳能热水系统防过热措施：1，具有防过热功能的太阳能承压水箱2，设置储热水箱和热平衡水箱3，用遮荫网盖住一部分真空管（四）：太阳能热水系统防雷措施：1、如果楼房没有避雷设施，最好不要安装使用太阳能热水器。
如果一定要安装，应在距楼顶太阳能热水器水平方向1米左右处安装2根高度为2米左右的等高避雷针或1根高度为3米左右的独立避雷针，而且避雷针针体应直接入地。
在有避雷设施的楼房安装使用太阳能热水器也应注意防雷。
要减少雷击隐患，应适当降低太阳能热水器的安装位置，或加高避雷针的高度。
一般情况下，太阳能热水器至少应低于避雷针60厘米，并与其保持1米左右的安全距离，热水器的金属架应做接地处理。
太阳能热水工程验收标准需涵盖内容详情
太阳能热水工程验收标准需涵盖内容详情近年来，伴随着中央供热水工程的普及施工，越来越的企事业单位都把目光投向热水工程，可是纵观全国各地热水工程施工，从施工前无准备、品牌无固定到施工过程的监督、竣工验收细则都没有一个统一的规划，很多企业为了应付检查更是直接以次充好，导致热水工程的后期使用出现众多问题，结合32年太阳能热水工程行业经验，我们认为出台一套完整有效的工程施工、验收标准必须提上日程，让更多的企业单位做到依标准办事，力求工程各项指标达到要求，使得客户在工程的后期使用中无后顾之忧。
太阳能工程行业标准应该包括产品生产标准、设计时的定量标准、施工标准及完工后的验收标准至少四部分的完整规定，最后的验收，则最好采用委托第三方权威机构来进行专项的验收。
1、产品生产标准：参照较多，工程所需产品从保温水箱、集热联箱（或太阳能板）到阀门、配件、管路保温等众多，各产品均应具备完善的出厂合格验收证明、产品的检验报告等资料；2、设计时的定量标准：系指多大面积的建筑物应配置多少热水，需要有一个自己的定量，这样才能保证满足热水用量的需求，而不仅仅是应付工程，作为摆设却发挥不了应有作用；3、工程施工标准：目前多依据《建筑给排水及采暖工程施工质量验收规范》GB50242-2002进行施工，但是该规范对于中央供热水工程的规范标准比较少，多集中在给排水，就使的太阳能工程的施工验收都像在打擦边球，不置可否，因此，单独的太阳能热水系统工程的施工标准，亟待制定；4、完工验收标准：目前太阳能热水系统工程没有专项的验收标准。
因此，委托第三方验收就显得很有必要。
这一环节，检测验收费用一般由施工单位出，在招投标文件时可将验收费用计入到成本计算之中，一旦中标，也可以解决检测费用的问题，第三方的专业验收，使得工程的质量有保障。
一个行业标准的制定必不是一朝一夕即可，但是有了工程的需求，标准的制定执行必须推上日程，才能规范整个行业的各项行为。
而标准之后的执行，就是对于太阳能行业所有企业的一个考验，能否做到按章办事，从各个细节、施工环节控制整个工程的施工质量，执行力和有效监督，必将成为未来太阳能热水系统工程中必不可少的行业实力证明。
太阳能热水工程验收报告
太阳能热水工程验收报告一、工程概述太阳能热水工程是为了利用太阳能的热能，提供给用户供暖和热水的系统。
本工程于XX年XX月XX日开始施工，历时XX个月，总投资XX万元。
工程包括太阳能集热器的安装、热水储存设备的配套安装以及管道系统的铺设等。
二、工程验收内容1.太阳能集热器的安装情况根据合同要求，太阳能集热器的数量和类型符合设计要求，并且安装位置合理。
集热器的连接、固定和绝缘等工艺操作符合规范要求，各组件之间接头连接严密，无渗漏现象。
集热器表面没有明显划痕、裂纹或者褪色情况。
2.热水储存设备的配套安装情况热水储存设备的数量和容量符合合同要求，并且安装位置合理。
设备的连接、固定和绝缘等工艺操作符合规范要求，各管道接头连接严密，无渗漏现象。
设备外表未发现明显损坏或者腐蚀情况。
3.管道系统的铺设情况管道系统的设计符合规范要求，并且根据设计进行合理铺设。
管道系统采用优质材料，连接紧密，无泄漏现象。
管道铺设过程中遵守安全操作，各连接点使用密封材料密封严实，无渗漏现象。
4.辅助设备的安装情况辅助设备包括泵、控制器、阀门等，其数量和类型符合设计要求，并且安装位置合理。
设备的连接、固定和绝缘等工艺操作符合规范要求，各管道接头连接严密，无渗漏现象。
设备外表未发现明显损坏或者腐蚀情况。
5.系统运行情况测试完成工程验收前，对太阳能热水系统进行了系统运行情况测试。
测试表明，系统运行正常，太阳能集热器吸收太阳能并将其转化为热能，热水储存设备按照设计要求储存热水，并且通过管道系统向用户提供热水。
系统在运行过程中无明显异常现象。
三、现场验收情况本次验收是在施工现场进行的。
验收小组成员对工程进行了现场勘察与检查，对照设计文件与合同要求，进行了全面的验收。
根据现场勘察和检查，太阳能热水工程整体质量较好，符合设计要求和合同规定。
工程实施过程中严格按照相关标准和要求进行操作，工程质量得到有效控制。
四、问题与建议在工程验收过程中，未发现明显质量问题，但还是存在一些建议和改进点，具体如下：1.需要加强工程质量管理，严格按照设计要求和合同规定进行施工，确保太阳能热水系统的质量和可靠性。
建筑太阳能热水系统工程检测与评定规程江苏省工程建设标准(DGJ32J
建筑太阳能热水系统工程检测与评定规程江苏省工程建设标准（DGJ32/J T90－2009）1总则1.0.1为积极推广应用太阳能热利用技术，确保太阳能热水系统安全可靠、性能稳定，规范建筑太阳能热水系统工程检测与评定，特制订本规程。
1.0.2本规程适用于建筑太阳能热水系统的集中供热水系统、集中－分散供热水系统及分散供热水系统工程的检测与评定。
1.0.3建筑太阳能热水系统应包括：太阳能集热循环系统、辅助加热系统、热水供应系统及控制系统。
1.0.4建筑太阳能热水系统工程检测与评定的内容应包括：1系统热性能检测与评定；2系统安全性能检验与评定；3辅助加热系统检验与评定；4控制系统检验与评定；5系统运行状况检验与评定；6检修条件检验与评定；1.0.5建筑太阳能热水系统工程检验与评定，除应符合本规程外，尚应符合国家、行业和江苏省现行标准的规定。
2术语和符号2.1术语2.1.1太阳辐照量solar irradiation太阳辐照度对时间的积分。
2.1.2太阳辐照度solar irradiance太阳照射到表面一点处的面元之上的辐射能通量除以该面元的面积。
2.1.3太阳辐（射能）通量solar radiant flux太阳以辐射形式发射、传播或接收的能量。
2.1.4辐射radiation能量以电磁波或粒子形式的发射或传播。
2.1.5太阳能solar energy从太阳发射、传播或接收的辐射能。
2.1.6总日射表pyranometer测量2πSr立体角内短波辐照度的辐射表。
注：根据总日射表安放状态不同，可分别测量总日射、半球向日射、反射日射或借助遮阳板测量散射等的辐照度。
2.1.7采光面积aperture area集热器采光面上接收太阳辐射的最大投影面积。
2.1.8总采光面积gross aperture area聚光型集热器采光面上接收太阳辐射的最大投影面积。
其中包括接收器及其支架在采光面上的投影面积与反射镜片的间隙。
太阳能热水系统与建筑一体化设计施工及验收规程
《太阳能热水系统与建筑一体化设计施工及验收规程》建标标备[2009]43号海南省建设标准定额站：你站《关于海南省工程建设地方标准〈太阳能热水系统与建筑一体化设计施工及验收规程〉申请备案的函》（琼建定函[2009]3号）收悉。
经研究，同意该项标准作为“中华人民共和国工程建设地方标准”备案。
其中，同意第3.2.7、3.2.11（6）、3.5.2、4.4.2条（款）作为强制性条文，将第1.0.5、3.2.8、3.2.12（1、2、3）、3.2.13（3）、3.3.7、4.4.6条（款）修改后作为强制性条文，不同意第3.3.4、3.3.5、4.5.14（2、3、4）、5.3.5条（款）修改后作为强制性条文，其备案号为J11367-2009。
该项标准的备案公告，将刊登在近期出版的《工程建设标准化》刊物上。
附件：海南省地方标准《太阳能热水系统与建筑一体化设计施工及验收规程》强制性条文二OO九年三月二十日附件：海南省地方标准《太阳能热水系统与建筑一体化设计施工及验收规程》强制性条文1.0.5 建议修改为：1.0.5 新建建筑太阳能热水系统的设计，应纳入建筑节能设计专项审查，应经审查合格后施工。
既有建筑增设和改造已安装的太阳能热水系统，应进行建筑结构安全复核。
3.2.7 在安装太阳能集热器的建筑部位，应设置防止太阳能集热器损坏后其部件坠落伤人的安全防护设施。
3.2.8 建议修改为：3.2.8 直接以太阳能集热器构成围护结构（如嵌入墙体部位）时，太阳能集热器除应与建筑整体有机结合、与建筑周围环境相协调外，还应满足所在部位的结构安全和建筑防护、防火、保温隔热的功能要求。
3.2.11 坡屋面设置太阳能集热器应符合下列要求：6 太阳能集热器顺坡安装在坡屋面上，不得降低屋面整体的保温、隔热、排水、防水、防雷电、抗(台)风及抗震等功能；3.2.12（1、2、3）建议修改为：3.2.12 阳台设置太阳能集热器应符合下列要求：1 设置在上部无飘板的凸阳台(露台)上的太阳能集热器,其支架应与阳台地面预埋件连接牢固，并应在地脚螺栓周围做密封处理；2 装在阳台栏板上的太阳能集热器支架，应与阳台栏板上的预埋件连接牢固；3 作为阳台栏板的太阳能集热器，则本身构成阳台栏板或栏板的一部分，应满足其刚度、强度及防雷电、抗强(台)风、抗震等围护和防护功能要求。
太阳能热水系统验收规范三篇
太阳能热水系统验收规范三篇篇一：太阳能热水系统设计验收标准1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2引用标准GBJ205——1983钢结构工程施工及验收规范GB/T700——1988碳素结构钢GB/T714——2000桥梁用结构钢GB/T4706.1——1998家用和类似用途电器的安全第一部分：通用要求（eqvIEC335——1:1991）GB/T4272——1992设备及管道保温技术通则GB/T8175——1987设备及管道保温设计导则GB8877——1988家用电器安装、使用、检修安全要求GB/T12936——1991太阳能热利用术语GB14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T15513——1995太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T17581——1998真空管太阳集热器GB50057——1994建筑物防雷设计规范GB50171——1992电器装置安装工程盘、柜及二次回路结线施工及验收规范GB50207——1994屋面工程技术规范GB50258——1996电气装置安装工程1KW及以下配线工程施工及验收规范JB4088——1999日用管状电热元件3定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
4系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。
强迫循环系统通常采用温差控制、定时器控制等方式。
太阳能热水工程施工方案
太阳能热水工程施工方案一、工程概述本项目为XX公司太阳能热水工程，旨在为用户提供节能、环保、高效的热水解决方案。
工程采用太阳能热水系统，结合辅助加热设备，满足用户在各种天气条件下的热水需求。
本方案将详细介绍太阳能热水系统的施工流程、注意事项及验收标准。
二、施工准备1. 材料准备：根据设计方案，提前准备好太阳能集热器、储热水箱、循环管道、辅助加热设备等相关材料。
2. 现场准备：清理施工场地，确保施工区域无障碍物，便于施工人员进行操作。
3. 技术培训：对施工人员进行太阳能热水系统相关技术的培训，确保施工质量。
三、施工流程1. 安装太阳能集热器：根据设计方案，合理布局太阳能集热器的位置，确保集热器朝向、倾斜角度等参数符合要求。
安装集热器支架，将集热器固定在支架上。
2. 安装储热水箱：选择合适的地点安装储热水箱，水箱应具有良好的通风、防晒条件。
根据水箱尺寸，预埋水箱基础。
将水箱固定在基础上，连接进出水管道。
3. 安装循环管道：按照设计方案，布置循环管道走向，将管道连接至太阳能集热器和储热水箱。
确保管道布局合理，减少热量损失。
4. 安装辅助加热设备：根据设计要求，安装电辅加热器或其他辅助加热设备，确保设备安全可靠。
5. 系统调试：完成施工后，对太阳能热水系统进行调试，检查各部件是否正常运行，调整参数，确保系统达到最佳工作状态。
6. 验收合格：经过调试，确保太阳能热水系统满足设计要求，通过验收。
四、施工注意事项1. 太阳能集热器的安装位置、朝向、倾斜角度应根据当地太阳辐射情况、建筑物结构等因素综合考虑，以确保太阳能热水系统的效率。
2. 储热水箱的安装应保证水箱内部清洁，防止水质受到污染。
3. 管道布置应尽量简洁，减少管道长度，降低热量损失。
管道保温层应施工到位，防止热量散失。
4. 辅助加热设备的选择应根据实际需求进行，确保设备安全可靠，避免过度投资。
5. 施工过程中，严格遵循相关规范标准，确保施工质量。
五、验收标准1. 太阳能热水系统各项参数应满足设计要求，包括集热器效率、水箱容量、供水温度等。
居住建筑太阳能热水系统设计安装及验收规范
居住建筑太阳能热水系统设计、安装及验收规范目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。
1.0.2 本规范适用于我省新建、改建、扩建的居住建筑分户式和集中式太阳能热水系统。
在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。
1.0.3 居住建筑太阳能热水系统的设计、安装及验收，除应符合本规范外，尚应符合国家、省现行的有关标准、规范的要求。
2引用标准及术语2.1 引用标准以下文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后的修改单（不包括刊误内容）或修订版均不适用本标准。
凡不注明日期的引用文件，其最新版本适用于本标准。
GB/12936-1991 太阳能热利用术语GB50368-2005 住宅设计规范GB50345-2004 屋面工程技术规范GB50207-2002 屋面工程质量验收规范GB50300-2001 建筑工程施工质量验收统一标准GB50057-94 建筑物防雷设计规范（2000年版）GB50015-2003 建筑给水排水设计规范GB/T18713-2002 太阳热水系统设计、安装及工程验收技术规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50364-2005 民用建筑太阳能热水系统应用技术规范2．2 术语1 居住建筑residential building供人们居住使用的建筑，包括住宅、宿舍、旅馆等建筑。
太阳能热水系统安装与验收规范
一、太阳能热水系统的安装标准
1.集热器固定件预埋
2.集热器支架安装
3.集热器支架安装
4.集热循环水箱及贮热水箱安装
5.辅助能源、辅助加热设备安装
6.水泵安装
7.附件安装
8.管路安装
9.保温
10.电气与自动控制系统安装
11.太阳能热水系统的试运行
二、太阳能热水系统的验收规范
7.3.5.3水表应装设在观察方便、不冻结、不被任何液体及杂物淹没和不宜受损坏的地方。
7.3.6流量调节器的型号、规格及设置位置，均应符合设计要求
8.管路安装
8.1太阳能热水系统的管道安装，应符合《建筑给水排水及采暖工程施工质量验收规范》GB50242的规定。
8.2建筑物外墙及建筑物屋面有管道穿过时，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管。
1.2.1锚栓产品应有出厂合格证
1.2.2碳素钢锚栓应经过防腐处理
1.2.3应进行承载力现场试验，必要时应进行极限拉拔试验。锚栓承载力设计值不应大于其极限承载力的50%。
1.2.4每个连接节点不应少于2个锚栓
1.2.5锚栓直径应通过承载力计算确定，并不应小于10mm。
1.2.6不宜在化学锚栓接触的连接件上进行焊接操作。
4.3集热循环水箱及贮热水箱的各接管管径、位置应符合设计规定。
4.4集热循环水箱及贮热水箱的箱体，应按设计要求做接地处理。
4.5集热循环水箱和贮热水箱应进行检漏试验，试验方法应符合设计要求和符合《建筑给水排水及采暖工程施工质量验收规范》GB50242的相关规定。
5.辅助能源、辅助加热设备安装
5.1辅助能源及辅助加热设备应符合设计文件要求
7.3.3自动温度调节装置应根据设计要求选用，可用直接式自动调温装置或电动式自动调温装置，一般控制精度为±2℃。
太阳热水系统设计安装及工程验收技术规范(GB-T18713-2002)
太阳热水系统设计、安装及工程验收技术规范《太阳热水系统设计、安装及工程验收技术规范》自2002年11月1日实施。
现将《太阳热水系统设计、安装及工程验收技术规范》中太阳热水系统设计主要内容摘录如下，供读者参考。
1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的自然循环、直流式和强迫循环太阳热水系统（包括带辅助能源的太阳热水系统）。
这些系统是根据当地条件单独设计和安装的。
5系统设计5.1调查用户基本情况5.1.1环境条件——安装地点纬度——月均日辐照度——日照时间——环境温度5.1.2用水情况——日均用水量——用水方式——用水温度——用水位置——用水流量5.1.3场地情况——场地面积——场地形状——建筑物承载能力——遮挡情况5.1.4水电情况——水压——电压——水、电供应情况5.2确定系统运行方式太阳热水系统的运行方式应根据用户基本条件、用户的使用需求及集热器与储水箱的相对安装位置等因素综合加以确定，可按表1推荐的方式选取。
5.3确定集热器类型集热器类型应根据太阳热水系统在一年中的运行时间、运行期内最低环境温度等因素确定，可按表2推荐的类型选用。
5.5储水箱5.5.1储水箱的容量应与日均用水量相适应。
5.5.2大面积太阳热水系统的储水箱一般为常压水箱，水箱应有足够的强度和刚度。
5.5.3在储水箱的适当位置应设有通气口、溢流口、排污口和必要的入孔（一般大于3t的水箱）。
5.5.4储水箱应满足防腐要求，保持水质清洁。
5.5.5为了减少热量损失，储水箱上应设有保温层，其保温设计见5.10。
5.6辅助能源5.6.1如果单靠太阳热水系统不能满足水温及水量的要求，可采用电、燃气、油、煤等辅助能源加以补充。
如果条件许可，宜采用电作为辅助能源。
5.6.2辅助能源可直接加热储水箱中的水，也可通过换热器间接加热储水箱中的水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录0．总则 (1)1．基座 (1)2．支架 (2)3. 贮水箱 (3)4．集热器 (6)5. 管路 (7)6．检漏、冲洗 (15)7．防腐与保温 (16)8．辅助加热设备 (18)9．电气与自动控制系统 (21)10. 工程系统安全措施 (28)11．系统调试 (29)12．工程质量检验 (31)13．资料整理与人员培训 (32)14．工程验收与移交 (32)太阳能热水工程系统安装与验收规范0．总则0．1为规范工程安装与验收，保证工程质量，特制定本规范。
0．2本规范依据GB 50364-2005《民用建筑太阳能热水系统应用技术规范》、GB/T 18713-2002《太阳热水系统设计、安装及工程验收技术规范》、GB/T 20095-2006《太阳热水系统性能评定规范》，结合本公司实际情况编写。
0．3本规范适用于各种太阳能热水系统的安装、质量检验与验收。
1．基座1．1 集热器基座1.1.1 预制水泥墩的集热器基座应满足以下条件：a)水泥墩预埋件应居中设置，水泥墩外观应平整、无质量缺陷；b)水泥墩应摆放整齐、放置平稳，且不应破坏屋面防水层。
1.1.2现场制作的集热器基座应满足以下条件：a)应使基座设置在建筑物的承重位置；b)基础做完后，防水破坏部分应重新做防水处理，且应由专业人员来完成；防水卷材应粘接牢固，密封严实，不应有皱折、翘皮和鼓泡等缺陷，以确保屋面不渗漏。
1.1.3在轻型屋面上制作集热器基座时，应特别注意安全，并确保基座牢靠稳固。
1．2 贮水箱基座1.2.1贮水箱基座应由专业施工人员完成，以确保安全。
1.2.2贮水箱基座的设置应满足以下要求：a)应设置在建筑物的承重墙（梁）上；b)贮水箱基座应加预埋铁，基座没有干固前，应做好保养与防护；c)全部基座应做操平处理；d)基座四周应留有足够的维修空间。
1．3 其它基座1.3.2基座施工工艺应符合相关施工规范，确保施工质量。
2．支架2．1 基本要求2．2集热器支架保支架整体满足抗风要求。
2.2.5支架处于建筑物的防雷保护区内时，钢结构支架应与防雷网多点焊接；支架处于建筑物的防雷保护区之外时，应单独制作避雷装置。
2.2.6焊缝应外形均匀，焊道与焊道、焊道与钢材过渡平滑，焊渣和飞溅物应清除干净。
2.2.7集热器支架焊接完毕后，应按设计要求做防腐处理，设计图纸没有明确防腐措施的，应按本规范第6部分的相关规定做防腐处理。
2.2.8防腐处理应按以下程序进行：a)刷底漆前，应先进行除锈；b)除锈合格后；再刷底漆；c)底漆干固后，再刷面漆。
2.2.9集热器支架应达到整体美观、协调。
2．3 贮水箱支架水箱支架焊接完毕，应按设计要求做防腐处理，凡设计图纸没有明确防腐措施的，应按本规范第7部分的相关规定做防腐处理，防腐处理程序与本规范2.2.8的要求相同。
3. 贮水箱3．1 现场制作的贮水箱3.1.1 制作贮水箱的材质、规格应符合设计要求，并根据现场合理排板、拼接、焊制。
缺陷；焊接成形后，各面应平整，无扭曲变形。
，方形开口水箱按以下规定执行：a)水箱内底面四周应设置角钢拉筋；四角设置满焊节点角钢，上述角钢规格均不应小于40*40*4的角钢；b) 1.25米高的水箱，设一层拉筋；1.5米高的水箱设两层拉筋；超过1.5米高的水箱，每每增加500mm高设置一层拉筋；然后按水箱高度平均分层布置拉筋；拉筋采用不小于40*40*4的角钢焊成；c)每层拉筋之间用拉条焊接成十字形拉网；拉条采用40*40*4的角钢或40*4扁钢焊成。
d)用于制作拉筋或拉条的角钢，均不应拼焊成方管形状，以便于防腐处理；3.1.3 贮水箱人孔尺寸、人孔位置应符合设计要求。
设计图纸未注明时，人孔尺寸按500mm×500mm制作，人孔上沿应高出水箱顶面保温层50mm左右,以防止雨水流入；盖板尺寸按600mm×600mm制作，盖板应设置与人孔配合的导向板，导向板与人孔应留有合适的间隙，以确保定位准确，启闭顺畅。
3.1.4贮水箱摆放位置应正确，确保水箱支架受力均衡。
贮水箱应与水箱支架牢靠固定，以防止水箱滑动。
3.1.5贮水箱开孔口尺寸及位置应按符合设计要求。
凡设计图纸没有注明开孔位置的，应按表1的规定制作。
表3.1.5 贮水箱开孔位置要求3.1.6钢板焊接的贮水箱，应做防腐处理。
凡设计图纸没有明确防腐措施的，应按本规范第7部分的相关规定做防腐处理。
防腐处理程序与本规范2.2.8的要求相同。
3.1.7现场焊接的钢板贮水箱涂刷防腐漆时，应保证贮水箱内通风，避免施工人员受到伤害。
3.1.8贮水箱制作完毕，应进行检漏试验和冲洗。
检漏试验和冲洗应符合本规范第6部分的规定。
3．2 成品贮水箱3.2.1 贮水箱运输和吊装应注意安全，并避免造成人身伤害和财产损失。
3.2.2贮水箱必须与支架固定牢靠，并设置可靠的防风、防侧滑措施，以确保安全。
3.2.3 贮水箱安装位置应符合设计要求，以确保支架及基座受力均衡。
3.2.4 贮水箱开孔位置与尺寸应符合设计要求。
4．集热器4．1 现场组装的集热器4.1.1 集热器联箱、尾座在牢靠固定在集热器支架上，并确保联箱、尾座摆放整齐、一致、无歪斜。
上端口位于联箱接头下沿与接头中心线之间偏下的位置；对于横置的全玻璃真空管集热器，尾座在集热器支架的固定位置，应确保真空管插入固定后，真空管上端口位于联箱接头边沿与接头中心线之间偏接头边沿的位置。
更换。
所有硅胶管应无扭曲，喉箍紧固牢靠。
对于采用其它方式连接的集热器，集热器之间的联接应按厂家规定的方式联接，并确保密封牢靠，无泄漏。
a)真空管插管应在系统管道安装完毕，具备通水条件后进行，以减少真空管空晒时间；b)真空管插管前，应将真空管联箱内的异物清除干净；c)真空管插管时，真空管应蘸水润滑，旋转插入联箱，以利插入；d)真空管插完后，硅胶密封圈应无扭曲变形；e)真空管插完后，所有真空管应排放整齐、一致、无歪斜，并使防尘圈贴紧联箱外表面，确保防尘效果。
a)热管插管应在系统管道安装完毕，具备通水条件后进行，以减少真空管空晒时间；b)热管插管前，应将联箱内的异物清除干净；c)插管时，应在热管冷凝端上涂导热硅胶；d)插管后，热管冷凝端应插入到联箱传热孔的正确位置，并使其接触紧密，以减少传热损失；e)热管插完后，所有热管真空管应排放整齐、一致、无歪斜，并使防尘圈贴紧联箱外表面，确保防尘效果。
4．2 工厂组装的集热器4.2.1 集热器摆放位置应符合设计要求，并与集热器支架牢靠固定，防止滑脱。
4.2.2 平板集热器应留有不小于1%的坡度，并在最低处便于放水的地方安装排空阀门，以便于放水防冻或检修。
5. 管路5．1 明装管路成排安装时，直线部分应互相平行。
曲线部分按以下要求安装:a)当管道水平或垂直并行时，应与直线部分保持等距；b)当管道水平上下并行时，弯管部分的曲率半径应一致。
5．2 冷、热水管路同时安装应符合下列规定：a)上、下平行安装时，热水管应在冷水管上方；b)垂直平行安装时，热水管应在冷水管左侧。
5．3 系统水平管路应留有利于排气的坡度，凡未注明坡度值或方向的，系统管道应顺水抬头安装，坡度不小于3‰；但开式系统太阳能的热水管应低头敷设，坡度不小于1%，以利于热水尽快流入水箱。
系统管路最高点应设排气管，排气管顶端应加向下弯头和引导管，以减少热量散失和防止掉入脏物堵塞管路。
系统管路最低点应设泄水阀。
5．4 热媒管路应尽量利用自然弯补偿热伸缩，直线段过长则应设置补偿器。
补偿器形式、规格、位置应符合设计要求，并按有关规定进行预拉伸。
5．5 溢流管、排污管应加引导管，引至排污口附近。
溢流管与排污管不得相连通。
5．6 管径≤DN50的镀锌管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径＞DN50的镀锌管应采用法兰或卡套式专用管件连接。
镀锌钢管与法兰的焊接处应防腐处理。
较短的丝头一端焊接时，应先焊接合格后，另一端再用丝接连接，以防止烧坏麻丝和生料带而导致漏水（如集热器进出口阀门安装时）。
5．7 塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。
塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝。
5．8 铜管连接可以采用专用接头或焊接，当管径小于22mm时，宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时，宜采用对口焊接。
5．9 管道的接口应符合下列规定：a)埋地铺设的管路不应有接头。
b)不应设置在套管内c)螺纹连接管道安装后的螺纹根部应有2～3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。
d)法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。
不得安放双垫或偏垫。
连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。
e)采用橡胶圈接口的管道，允许沿曲线敷设，每个接口的最大偏转角不得大于2°。
f)采用熔接连接的管道，结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凸凹不匀现象。
g)采用卡箍（套）式连接的管道，两管口端应平整、无间隙，沟槽应均匀，卡紧螺栓后管道应平直，卡箍（套）安装方向应一致。
5．10 钢管弯制时，弯曲半径应符合下列规定：a)冷弯时，应不小于管道外径的4倍；b)热弯时，应不小于管道外径的3.5倍；c)焊接弯头，应不小于管道外径的1.5倍；d) 冲压弯头，应不小于管道外径，且所使用的冲压弯头外径应与管道外径相同。
5．11 管道穿过墙壁和楼板，应设置金属或塑料套管。
套管安装应符合下列规定：a)安装在楼板内的套管，其顶部应高出装饰地面20mm，底部应与楼板底面相平；b)安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；c)安装在墙壁内的套管，其两端与饰面相平；5．12 套管与管道之间的缝隙应按如下规定处理：a)穿过楼板的套管与管道之间的缝隙应用阻燃密实材料和防水油膏填实，端面光滑；b)穿墙套管与管道之间的缝隙宜用阻燃密实材料填实，且端面应光滑。
5．13管道支、吊、托架的安装应符合下列规定：a)固定在建筑上的管道支、吊、托架不得影响建筑物结构的安全。
b)管道支、吊、托架应位置正确，埋设应平整牢固；c)固定支架与管道接触应紧密，固定应牢靠；d)滑动滑托与滑槽两侧应留有3-5mm的间隙，支架应灵活，纵向移动量应符合设计要求；e)无热伸缩长管道的吊架、吊杆应垂直安装；有热伸缩长管道的吊架、吊杆应向热膨胀的反方向偏移；f)太阳能系统循环管路和热水供应系统管路的支架，应在管道和支架间加衬非金属垫或套管，以避免形成热桥，导致过度散热。
g)管路支托架焊接完毕后，应做防腐处理。
5．14 钢管水平安装的支、吊架间距应不大于表5.14 的规定。
