（二）牙轮钻头工作原理
1．牙轮钻头在井底的运动
滑动：牙轮齿相对于井底的滑移，包
括径向（轴向）和切向（周向）滑动。
引起滑动的原因： ① 超顶和复锥引起切向（周向）滑动 ② 移轴引起径向（轴向）滑动
14
长江大学 YANGTZ UNIVERSITY
超顶引起切向滑动
钻头的运动
复锥产生超顶效果
牙轮的运动
牙轮母线相对 于井底的运动
PDC、 TSP
金刚石以重量计算，国际通用单位是克拉，一克拉相当于0.2克。
油井钻井用的金刚石粒度范围一般在0.5粒/克拉～15 35
粒长/江克大UN拉学IVY。EARNSGITTYZ
（二）金刚石材料钻头的切削齿材料
a、PDC钻头的结构特点
切削元件—聚晶金刚石复合片（PDC）
特性 既具有金刚石的硬度和耐磨性，又具有 碳化钨合金的结构强度和抗冲击能力。 弱点是热稳定性差，350℃以上加速磨 损。抗冲击能力较差。
21
长江大学 YANGTZ UNIVERSITY
21
4. 牙轮钻头的选型及分类法
2）牙轮钻头的分类方法及型号编码
(1)按结构分类：Y，P，MP，MPB，HP，HPB，XMP，XH共8个系列
类别
系列名称 全称
简称
普通三牙轮钻头
普通钻头
喷射式三牙轮钻头
铣 齿 滚动密封轴承喷射式三牙轮钻头
钻 头
滚动密封轴承保径喷射式三牙轮钻头
长江大学 YANGTZ
32
UNIVERSITY
（一）金刚石材料钻头的总体结构
金刚石钻头的冠部
1. 钢体 钢体是金刚石钻头的骨架。上部柱体 车制丝扣和钻柱连接，下部铣成爪形 和胎体烧结在一起。
钻头的知识ppt课件
钻头尺寸 (Inch) 9 1/2
排量 (L/S) 28-50
喷嘴 数量/型号 5N
转速 (rpm) 60-200
保径长度(mm)
API 接头
65
6-5/8" REG
钻压 (KN)
20-120
8
9 1/2 MD3642 (M433)
• 碳化钨胎体钻头 • 标准PDC 齿（Φ19.05 mm） • 圆柱聚晶金刚石保径 • 中等密度布齿，拱肋状排列，深宽水槽 • 适用于软至中等硬度地层 • 可与转盘和井下马达相匹配 • 推荐使用高比水马力
KN
000lbs
45~90 10~20
17
DQ 取芯钻头
碳化钨胎体钻头 聚晶金刚石削齿 圆弧形冠部轮廓 聚晶TSP保径 面泄式水道设置 适用于极硬和高研磨性地层的取芯 推荐使用高比水马力
钻头型号
8440DQ50 6
钻头尺寸 inch 8 1/2×4
mm
215.9×10 2

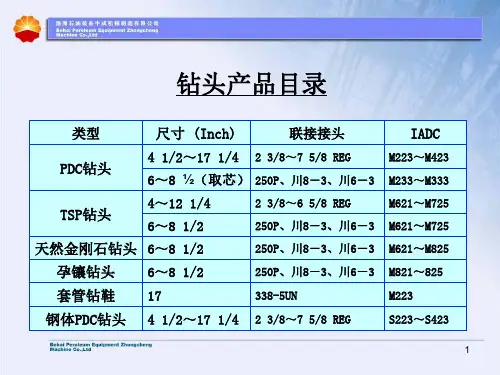

钻头产品目录
类型
尺寸 (Inch)
联接接头
PDC钻头
4 1/2～17 1/4 2 3/8～7 5/8 REG 6～8 ½（取芯） 250P、川8－3、川6－3
TSP钻头
4～12 1/4 6～8 1/2
2 3/8～6 5/8 REG 250P、川8－3、川6－3
天然金刚石钻头 6～8 1/2
250P、川8－3、川6－3
钻头参数 钻头尺寸
领眼尺寸
扩眼尺寸
喷嘴数量 接头
inch
mm
inch
mm
inch
mm
4 5/8 117.5 3 5/8
92.1 5 1/8
常用 钻头和批头 介绍
钻头和批头的基本认识
Date :May-10-2015
Editor: Frank. Lin
钻头
钻头的制作和加工
断料（棒料冲裁成要求长度）
加热处理
高频轧机，辊轧成麻花状
磨背加工
磨刃开口：钻头头部118°
热处理-- 淬火
钻头有轧制 磨制 铣制三种制造方法 档次是依次增加，大部分为轧制加工流程:断料- 加热 - 辊轧- 磨背 - 磨刃口 - 热处理 。 表面处理好坏，一看材料，不同材料耐磨程度不一样 二看刃口，刃口好坏影响切削性能， 开口开的好你就用得好,但是前提是必须是好材料的。淬火也要把握的好,硬度计能鉴别淬 火度(硬度),实在不会的 我教你去用手枪钻打 1mm 的不锈钢 ，差的钻头一个孔都打不了
附件：麻花钻常用尺寸规格一览
国标尺寸
日本标准尺寸
美式和欧式尺寸一览表
麻花钻的分类
按其柄状进行分类，(用什么样形状的柄取决于所配的工具的夹头结构） 直柄：常规的钻夹头上广泛使用这种钻头，优点是作业时偏摆晃动小，作业相对精准 六角柄：可以让钻夹工具更好的夹持钻头，从而有效的防止打滑。但是功效差，因为其力臂被分 散，所以一般只钻6MM以下的孔； 缩柄（圆）：通常缩柄就是为了迎合常规夹头的装配。柄小头大，可以小材大用。比如10MM的 柄可以做成13MM的钻头。这样就可装在最大夹持能力10MM的枪钻上去打13MM的孔了。 锥柄：主要是为了用于台钻上，可以提高作业的同心度和夹持的紧密度，适合钻较硬孔和钻大孔
三角钻头的形状和结构
直柄结构
方柄结构
六角柄结构
麻花 螺旋 结构
扁钻概述
W
扁钻主要因其结构而得名。其主要 用途就是在木板上进行扩孔加工， 前面的三角头是用来打孔定位的。 当定位后，钻头旋转到扁钻的宽度 作业端。进而进行扩孔作业。W的 宽度是多少，就可打多大的孔。且 钻孔深度不受限制。可以持续给进。 这种钻头，只能打木板不能延伸到 其它工件表面进行作业
Date :May-10-2015
Editor: Frank. Lin
钻头
钻头的制作和加工
断料（棒料冲裁成要求长度）
加热处理
高频轧机，辊轧成麻花状
磨背加工
磨刃开口：钻头头部118°
热处理-- 淬火
钻头有轧制 磨制 铣制三种制造方法 档次是依次增加，大部分为轧制加工流程:断料- 加热 - 辊轧- 磨背 - 磨刃口 - 热处理 。 表面处理好坏，一看材料，不同材料耐磨程度不一样 二看刃口，刃口好坏影响切削性能， 开口开的好你就用得好,但是前提是必须是好材料的。淬火也要把握的好,硬度计能鉴别淬 火度(硬度),实在不会的 我教你去用手枪钻打 1mm 的不锈钢 ，差的钻头一个孔都打不了
附件：麻花钻常用尺寸规格一览
国标尺寸
日本标准尺寸
美式和欧式尺寸一览表
麻花钻的分类
按其柄状进行分类，(用什么样形状的柄取决于所配的工具的夹头结构） 直柄：常规的钻夹头上广泛使用这种钻头，优点是作业时偏摆晃动小，作业相对精准 六角柄：可以让钻夹工具更好的夹持钻头，从而有效的防止打滑。但是功效差，因为其力臂被分 散，所以一般只钻6MM以下的孔； 缩柄（圆）：通常缩柄就是为了迎合常规夹头的装配。柄小头大，可以小材大用。比如10MM的 柄可以做成13MM的钻头。这样就可装在最大夹持能力10MM的枪钻上去打13MM的孔了。 锥柄：主要是为了用于台钻上，可以提高作业的同心度和夹持的紧密度，适合钻较硬孔和钻大孔
三角钻头的形状和结构
直柄结构
方柄结构
六角柄结构
麻花 螺旋 结构
扁钻概述
W
扁钻主要因其结构而得名。其主要 用途就是在木板上进行扩孔加工， 前面的三角头是用来打孔定位的。 当定位后，钻头旋转到扁钻的宽度 作业端。进而进行扩孔作业。W的 宽度是多少，就可打多大的孔。且 钻孔深度不受限制。可以持续给进。 这种钻头，只能打木板不能延伸到 其它工件表面进行作业
钻头讲义PPT课件
6
刮刀钻头的破岩原理
7
8
刮刀钻头的破岩机理
塑性岩石 塑脆性岩石生日礼物送什么最好
刀翼向前推井碰撞刃前岩石 刀翼在扭力Ｔ作用下压碎前方的岩石，使其 产生小剪切破碎施转力增大。 当扭力增大到极限值时，岩石沿剪切面产生 大剪切破碎，然后扭力突然减小。
9
刮刀钻头
刮刀钻头适用的地层 泥岩及页岩等软地层 参数配合 增加转速，适当减小钻压，提高排量
35
一般原则
长而稀疏的钢齿用来钻进软地层，稀疏 布齿有利于钻头的清洗。 密而短的镶齿适合于钻硬地层。
36
37
38
39
牙轮钻头的牙齿
对于牙齿的基本要求是破岩效率高、寿命 长。为满足这一要求，一是牙齿的几何形 状要合理；二是齿的材料要耐磨并有足够 的强度。 目前牙轮钻头的牙齿有铣齿（也称钢齿） 和硬质合金齿（简称镶齿）两大类。
40
牙轮钻头的牙齿（铣齿）
铣齿牙轮钻头的牙齿与牙轮壳体成一体， 它是由牙轮毛坯经过铣削加工形成，为了 提高牙齿的耐磨性，在齿面上敷焊硬质合 金粉。 铣齿的齿型主要是楔形齿。外排保径齿可 作成型、T型、L形。
41
牙轮钻头的牙齿（镶齿）
楔形齿
适用于破碎具有高塑性的软地层以及中硬地 层，齿尖角同65－90不等，齿尖角小的适 合软地层，齿尖角大的适合较硬的地层。
软地层角较大，硬地层角较小
29
牙轮移轴方式
30
31
牙轮的形状及布置
牙轮的几何形状及尺寸
主锥角、副锥角、牙轮总高 牙轮最大外径、背锥角
牙轮的布置
非自洗式 自洗不移轴 自洗移轴
32
33
牙轮布置方式
34
牙轮上牙井底 牙轮在重复滚动时应使牙齿不致落入别 的齿已破碎的旧坑内。 各牙轮齿圈上的牙齿数应使每齿均匀地 承担破碎井底岩石的任务。所以外圈齿 数应多些，内圈齿应少些。
刮刀钻头的破岩原理
7
8
刮刀钻头的破岩机理
塑性岩石 塑脆性岩石生日礼物送什么最好
刀翼向前推井碰撞刃前岩石 刀翼在扭力Ｔ作用下压碎前方的岩石，使其 产生小剪切破碎施转力增大。 当扭力增大到极限值时，岩石沿剪切面产生 大剪切破碎，然后扭力突然减小。
9
刮刀钻头
刮刀钻头适用的地层 泥岩及页岩等软地层 参数配合 增加转速，适当减小钻压，提高排量
35
一般原则
长而稀疏的钢齿用来钻进软地层，稀疏 布齿有利于钻头的清洗。 密而短的镶齿适合于钻硬地层。
36
37
38
39
牙轮钻头的牙齿
对于牙齿的基本要求是破岩效率高、寿命 长。为满足这一要求，一是牙齿的几何形 状要合理；二是齿的材料要耐磨并有足够 的强度。 目前牙轮钻头的牙齿有铣齿（也称钢齿） 和硬质合金齿（简称镶齿）两大类。
40
牙轮钻头的牙齿（铣齿）
铣齿牙轮钻头的牙齿与牙轮壳体成一体， 它是由牙轮毛坯经过铣削加工形成，为了 提高牙齿的耐磨性，在齿面上敷焊硬质合 金粉。 铣齿的齿型主要是楔形齿。外排保径齿可 作成型、T型、L形。
41
牙轮钻头的牙齿（镶齿）
楔形齿
适用于破碎具有高塑性的软地层以及中硬地 层，齿尖角同65－90不等，齿尖角小的适 合软地层，齿尖角大的适合较硬的地层。
软地层角较大，硬地层角较小
29
牙轮移轴方式
30
31
牙轮的形状及布置
牙轮的几何形状及尺寸
主锥角、副锥角、牙轮总高 牙轮最大外径、背锥角
牙轮的布置
非自洗式 自洗不移轴 自洗移轴
32
33
牙轮布置方式
34
牙轮上牙井底 牙轮在重复滚动时应使牙齿不致落入别 的齿已破碎的旧坑内。 各牙轮齿圈上的牙齿数应使每齿均匀地 承担破碎井底岩石的任务。所以外圈齿 数应多些，内圈齿应少些。
钻头基本知识PPT课件
环保型切削液的开发与应用
环保型切削液
研发低毒、低污染、可生物降解的切削 液，减少切削液对环境和人体的危害。
VS
切削液应用
优化切削液的配比和使用方法，提高切削 液的冷却、润滑和排屑效果，降低能耗和 切削温度。
THANKS
感谢观看
切削速度与切削深度
切削速度
切削速度是指钻头切削刃在单位时间内切除的金属量，它与钻头的转速和孔径 有关。
切削深度
切削深度是指钻头切削刃切入工件表面的深度，它与钻头的直径和工件的材料 有关。
切削液在钻头切削中的作用
01
02
03
冷却作用
切削液能够将切削过程中 产生的热量带走，降低切 削区的温度，防止钻头过 热而磨损。
松开夹持螺丝，将钻头从夹持工具中 拔出。注意不要用力过猛，以免损坏 夹持工具或钻头。
正确安装钻头
将钻头插入夹持工具中，确保钻头与 工具对齐，然后紧固夹持螺丝，确保 钻头牢固地安装在工具上。
钻头的正确使用方法
确定钻孔深度
根据需要钻孔的深度，调整钻床的行程，确保钻孔深度符合要求。
选择合适的转速和进给速度
钻头基本知识ppt课 件
目录
• 钻头简介 • 钻头材料 • 钻头切削原理 • 钻头使用与维护 • 常见钻头问题与解决方案 • 钻头发展趋势与未来展望
01
钻头简介
钻头的定义与用途
定义
钻头是一种旋转切削用刀具，主 要用于在实心材料上钻孔。
用途
在机械加工、建筑、矿山等领域 广泛应用，用于打孔、攻丝等作 业。
以减少磨损和摩擦热。
存储环境
03
将钻头存放在干燥、无尘的环境中，避免阳光直射和高温环境。
05
