数字语音信号处理实验报告
语音信号处理实验报告.docx
在实验中,当P值增加到一定程度,预测平方误差的改善就不很明显了,而且会增加计算量,一般取为8~14,这里P取为10。
5.基音周期估计
①自互相关函数法
②短时平均幅度差法
二.实验过程
1. 系统结构
2.仿真结果
(1)时域分析
男声及女声(蓝色为时域信号,红色为每一帧的能量,绿色为每一帧的过零率)
某一帧的自相关函数
3.频域分析
①一帧信号的倒谱分析和FFT及LPC分析
②男声和女声的倒谱分析
③浊音和清音的倒谱分析
④浊音和清音的FFT分析和LPC分析(红色为FFT图像,绿色为LPC图像)
从男声女声的时域信号对比图中可以看出,女音信号在高频率分布得更多,女声信号在高频段的能量分布更多,并且女声有较高的过零率,这是因为语音信号中的高频段有较高的过零率。
2.频域分析
这里对信号进行快速傅里叶变换(FFT),可以发现,当窗口函数不同,傅里叶变换的结果也不相同。根据信号的时宽带宽之积为一常数这一性质,可以知道窗口宽度与主瓣宽度成反比,N越大,主瓣越窄。汉明窗在频谱范围中的分辨率较高,而且旁瓣的衰减大,具有频谱泄露少的有点,所以在实验中采用的是具有较小上下冲的汉明窗。
三.实验结果分析
1.时域分析
实验中采用的是汉明窗,窗的长度对能否由短时能量反应语音信号的变化起着决定性影响。这里窗长合适,En能够反应语音信号幅度变化。同时,从图像可以看出,En可以作为区分浊音和清音的特征参数。
短时过零率表示一帧语音中语音信号波形穿过横轴(零电平)的次数。从图中可以看出,短时能量和过零率可以近似为互补的情况,短时能量大的地方过零率小,短时能量小的地方过零率较大。从浊音和清音的时域分析可以看出,清音过零率高,浊音过零率低。
语音信号处理实验报告实验二
语音信号处理实验报告实验二一、实验目的本次语音信号处理实验的目的是深入了解语音信号的特性,掌握语音信号处理的基本方法和技术,并通过实际操作和数据分析来验证和巩固所学的理论知识。
具体而言,本次实验旨在:1、熟悉语音信号的采集和预处理过程,包括录音设备的使用、音频格式的转换以及噪声去除等操作。
2、掌握语音信号的时域和频域分析方法,能够使用相关工具和算法计算语音信号的短时能量、短时过零率、频谱等特征参数。
3、研究语音信号的编码和解码技术,了解不同编码算法对语音质量和数据压缩率的影响。
4、通过实验,培养我们的动手能力、问题解决能力和团队协作精神,提高我们对语音信号处理领域的兴趣和探索欲望。
二、实验原理(一)语音信号的采集和预处理语音信号的采集通常使用麦克风等设备将声音转换为电信号,然后通过模数转换器(ADC)将模拟信号转换为数字信号。
在采集过程中,可能会引入噪声和干扰,因此需要进行预处理,如滤波、降噪等操作,以提高信号的质量。
(二)语音信号的时域分析时域分析是对语音信号在时间轴上的特征进行分析。
常用的时域参数包括短时能量、短时过零率等。
短时能量反映了语音信号在短时间内的能量分布情况,短时过零率则表示信号在单位时间内穿过零电平的次数,可用于区分清音和浊音。
(三)语音信号的频域分析频域分析是将语音信号从时域转换到频域进行分析。
通过快速傅里叶变换(FFT)可以得到语音信号的频谱,从而了解信号的频率成分和分布情况。
(四)语音信号的编码和解码语音编码的目的是在保证一定语音质量的前提下,尽可能降低编码比特率,以减少存储空间和传输带宽的需求。
常见的编码算法有脉冲编码调制(PCM)、自适应差分脉冲编码调制(ADPCM)等。
三、实验设备和软件1、计算机一台2、音频采集设备(如麦克风)3、音频处理软件(如 Audacity、Matlab 等)四、实验步骤(一)语音信号的采集使用麦克风和音频采集软件录制一段语音,保存为常见的音频格式(如 WAV)。
数字语音信号处理实验
数字语音信号处理实验学号:1228401060姓名:唐榆专业:信息工程日期:2014年12月21日目录前言---------------------------------------------------------------2 一,实验目的--------------------------------------------------3 二,实验原理-----------------------------------------------------31.短时能量---------------------------------------------------------------------32短时平均过零率-------------------------------------------------33.短时自相关函数------------------------------------------------4 三,算法流程及结果------------------------------------------4 语音端点的检测与估计--------------------------------------------------4处理结果-----------------------------------5基音频率提取及男女判别-----------------------------------------5处理结果-----------------------------------5四,实验总结----------------------------------6五,参考文献----------------------------------------------------6六,附程序--------------------------------------------------------6前言语音信号处理是研究用数字信号处理技术和语音学知识对语音信号进行处理的新兴的学科,是目前发展最为迅速的信息科学研究领域的核心技术之一。
数字语音处理课程实验报告
数字语音处理课程报告语音信号的采集与分析摘要语音信号的采集与分析技术是一门涉及面很广的交叉科学,它的应用和发展与语音学、声音测量学、电子测量技术以及数字信号处理等学科紧密联系。
其中语音采集和分析仪器的小型化、智能化、数字化以及多功能化的发展越来越快,分析速度较以往也有了大幅度的高。
本文简要介绍了语音信号采集与分析的发展史以及语音信号的特征、采集与分析方法,并通过PC机录制自己的一段声音,运用Matlab进行仿真分析,最后加入噪声进行滤波处理,比较滤波前后的变化。
关键词:语音信号,采集与分析,时域,频域0 引言通过语音传递信息是人类最重要、最有效、最常用和最方便的交换信息的形式。
语言是人类持有的功能.声音是人类常用的工具,是相互传递信息的最主要的手段。
因此,语音信号是人们构成思想疏通和感情交流的最主要的途径。
并且,由于语言和语音与人的智力活动密切相关,与社会文化和进步紧密相连,所以它具有最大的信息容量和最高的智能水平。
现在,人类已开始进入了信息化时代,用现代手段研究语音信号,使人们能更加有效地产生、传输、存储、获取和应用语音信息,这对于促进社会的发展具有十分重要的意义。
让计算机能听懂人类的语言,是人类自计算机诞生以来梦寐以求的想法。
随着计算机越来越向便携化方向发展,随着计算环境的日趋复杂化,人们越来越迫切要求摆脱键盘的束缚而代之以语音输人这样便于使用的、自然的、人性化的输人方式。
作为高科技应用领域的研究热点,语音信号采集与分析从理论的研究到产品的开发已经走过了几十个春秋并且取得了长足的进步。
它正在直接与办公、交通、金融、公安、商业、旅游等行业的语音咨询与管理.工业生产部门的语声控制,电话、电信系统的自动拨号、辅助控制与查询以及医疗卫生和福利事业的生活支援系统等各种实际应用领域相接轨,并且有望成为下一代操作系统和应用程序的用户界面。
可见,语音信号采集与分析的研究将是一项极具市场价值和挑战性的工作。
我们今天进行这一领域的研究与开拓就是要让语音信号处理技术走人人们的日常生活当中,并不断朝更高目标而努力。
数字语音信号处理实验
语音信号处理实验班级:学号:姓名:2015年10月语音信号处理实验实验学时数:8实验学分:0.5实验项目数:41、目的与基本要求实验为研究型(设计型)实验,共安排4个,为了真正达到研究设计型实验的目的,采用开放实验的办法,将自主学习和研究设计型实验结合起来,统一安排。
自主学习内容由学生自主学习参考教材的内容,并采用多种渠道,如查阅最新语音信号处理方面的科技文献、资料,作出学习报告。
目的是培养学生的自学能力和科技文献的检索和查阅能力,同时可以有助于学生了解和掌握语音信号处理领域的最新技术进展和应用情况,将理论知识和实际应用结合起来,促进学生学习的积极性和主动性。
通过开放实验,目的使学生进一步理解数字语音信息处理的基本方法,提高学生自主分析、发现及解决问题的能力,锻炼学生论文写作能力,为实际的应用打下扎实的基础。
2、研究设计型实验的内容1)研究设计型实验1:基于MATLAB的语音信号时域特征分析要求:按所学相关语音处理的知识,通过网上学习、资料查阅,自己设计程序,给出某一语音信号的短时过零率、短时能量、短时自相关特征的分析结果,并借助时域分析方法检测所分析语音信号的基音周期。
2)研究设计型实验2:基于MATLAB分析语音信号频域特征要求:按所学相关语音处理的得知识,通过网上学习、资料查阅,自己设计程序,给出某一语音信号的短时谱、倒谱、语谱图的分析结果,并借助频域分析方法检测所分析语音信号的基音周期或共振峰。
3)研究设计型实验3:基于MATLAB进行语音信号的LPC分析要求:按所学相关语音处理的知识,通过网上学习、资料查阅,自己设计程序,给出某一语音信号的LPC分析结果,包括LPC谱、LPCC谱的分析结果,并借助LPC分析方法检测所分析语音信号的基音周期和共振峰。
4)研究设计型实验4:基于VQ的特定人孤立词语音识别研究要求:按所学相关语音处理的知识,通过网上学习、资料查阅,借助MATLAB工具,自己设计基于VQ的码本训练程序和识别程序(尽量选用所学HMM或DTW方法设计识别程序),能识别特定人的语音,分析所设计系统的特性。
数字信号处理语音处理课程设计实验报告

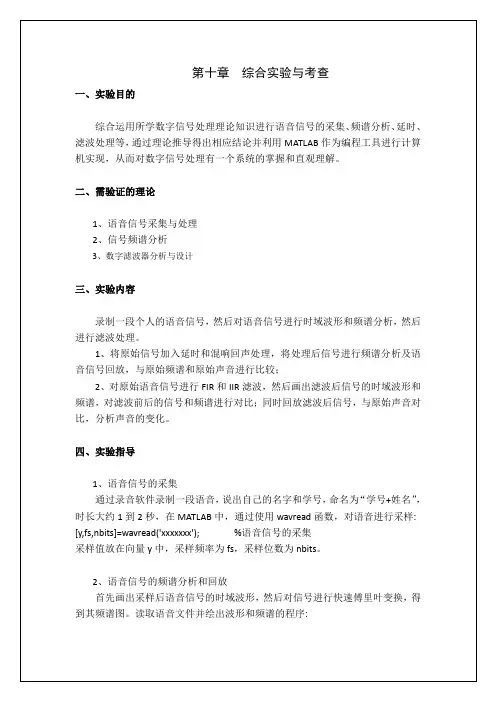

实验报告(1)语音采样和观察clear,clc;[y,fs]=audioread('E:\大学课程\大三上\数字信号处理\201400121184吴蔓.mp3'); %语音信号的采集,把采样值放在y中subplot(3,1,1)plot(y);title('时域波形');sound(y,fs); %语音信号的播放n=length(y) %计算语音信号的长度Y=fft(y) ; %快速傅里叶变换subplot(3,1,2)plot(abs(Y)); %绘出频域波形title('幅频特性');subplot(3,1,3)plot(angle(Y));title('相频特性');plot(angle(Y1)); title('延时后相频特性');0.511.522.533.544.5x 105-0.500.5延时后时域波形0.511.522.533.544.5x 10505001000延时后幅频特性0.511.522.533.544.5x 105-505延时后相频特性我延时了和原信号一样长的点数,可以看出来延时后的信号要后播放一小段时间并且幅频相频差别不大。
(3)混响: clear,clc;[y,fs]=audioread('E:\大学课程\大三上\数字信号处理\201400121184吴蔓.mp3'); %语音信号的采集一,加一撇表示转置。
如右图二,语音信号真的大多数是在3.4khz以内的,由下面三图对比可以发现,实际人的声音只在一段频率范围内,并且主要集中在3400hz以内。
但录制的语音还有一些少许的幅度很低的高频信号达到了100khz,那都是人耳听不见的声音。
也可以看出声音占得频谱很宽,并且是在数字域的pi也就是模拟域的FS以内,audioread函数读取Mp3格式的采样率大约是44100hz。
也可以看出采样时大致满足奈奎斯特定理,fs约等于2fh.(5)多重回声(回声数量有限):clear,clc;[y,fs]=audioread('E:\大学课程\大三上\数字信号处理\201400121184吴蔓.mp3') ; %语音信号的采集,从命令行窗口的输出可以看出%采样后的信号矩阵是多行一列的,下面n=length(y0)语句计算出来有220032个采样数据,有的数据为0,大多数数据是复数y0= y (:,1);%冒号代表“所有的”,这里指的是把y的所有行的第一列给y0,实际上y0和y 一样的,这句指令用来取单声道信号N=3; %三重回声y1=filter(1,[1,zeros(1,80000/(N+1)),0.5],y');%这里的y'指的是y的转置矩阵,故是一行多列的,y'作为filter函数的输入矩阵%[1,zeros(1,30000),0.5]是分母矩阵,1是分子,就相当于这是个无限长的信号,求其差分方程,y1是输出矩阵,这里filter函数相当于是个IIR滤波器,系统函数%相当于H(Z)=1/(1-0.5Z.^(-30001)).sound(10*y1,fs); %回放三重回声信号,这里乘以10以加强信号,便于听取,因为如果衰减系数太大则回声难以听见n=length(y0) ;Y0=fft(y0) ;Y=fft(y1) ;figure(1);subplot(2,1,1)plot(y);title('原音时域波形');axis([0 225000 -0.4 0.6]);subplot(2,1,2)plot(y1);title('多重回声时域波形');。
数字语音信号处理实验报告
语音信号处理实验报告专业班级电子信息1203学生姓名钟英爽指导教师覃爱娜完成日期2015年4月28日电子信息工程系信息科学与工程学院实验一语音波形文件的分析和读取一、实验学时:2 学时二、实验的任务、性质与目的:本实验是选修《语音信号处理》课的电子信息类专业学生的基础实验。
通过实验(1)掌握语音信号的基本特性理论:随机性,时变特性,短时平稳性,相关性等;(2)掌握语音信号的录入方式和*.WAV音波文件的存储结构;(3)使学生初步掌握语音信号处理的一般实验方法。
三、实验原理和步骤:WAV 文件格式简介WAV 文件是多媒体中使用了声波文件的格式之一,它是以RIFF格式为标准。
每个WAV 文件的头四个字节就是“RIFF”。
WAV 文件由文件头和数据体两大部分组成,其中文件头又分为RIFF/WAV 文件标识段和声音数据格式说明段两部分。
常见的WAV 声音文件有两种,分别对应于单声道(11.025KHz 采样率、8Bit 的采样值)和双声道(44.1KHz 采样率、16Bit 的采样值)。
采样率是指声音信号在“模拟→数字”转换过程中,单位时间内采样的次数;采样值是指每一次采样周期内声音模拟信号的积分值。
对于单声道声音文件,采样数据为8 位的短整数(short int 00H-FFH);而对于双声道立体声声音文件,每次采样数据为一个16 位的整数(int),高八位和低八位分别代表左右两个声道。
WAV 文件数据块包含以脉冲编码调制(PCM)格式表示的样本。
在单声道WAV 文件中,道0 代表左声道,声道1 代表右声道;在多声道WAV 文件中,样本是交替出现的。
WAV 文件的格式表1 wav文件格式说明表(1)选取WINDOWS 下MEDIA 中的任一WAV 文件,采用播放器进行播放,观察其播放波形,定性描述其特征;(2)录入并存储本人姓名语音文件(姓名.wav),根据WAV 文件的储格式,利用MATLAB 或C 语言,分析并读取文件头和数据信息;(3)将文件的通道数、采样频率、样本位数和第一个数据读取并示出来。
最新语音信号处理实验报告实验二
最新语音信号处理实验报告实验二实验目的:本实验旨在通过实际操作加深对语音信号处理理论的理解,并掌握语音信号的基本处理技术。
通过实验,学习语音信号的采集、分析、滤波、特征提取等关键技术,并探索语音信号处理在实际应用中的潜力。
实验内容:1. 语音信号采集:使用语音采集设备录制一段时长约为10秒的语音样本,确保录音环境安静,语音清晰。
2. 语音信号预处理:对采集到的语音信号进行预处理,包括去噪、归一化等操作,以提高后续处理的准确性。
3. 语音信号分析:利用傅里叶变换等方法分析语音信号的频谱特性,观察并记录基频、谐波等特征。
4. 语音信号滤波:设计并实现一个带通滤波器,用于提取语音信号中的特定频率成分,去除噪声和非目标频率成分。
5. 特征提取:从处理后的语音信号中提取关键特征,如梅尔频率倒谱系数(MFCC)等,为后续的语音识别或分类任务做准备。
6. 实验总结:根据实验结果,撰写实验报告,总结语音信号处理的关键技术和实验中遇到的问题及其解决方案。
实验设备与工具:- 计算机一台,安装有语音信号处理相关软件(如Audacity、MATLAB 等)。
- 麦克风:用于采集语音信号。
- 耳机:用于监听和校正采集到的语音信号。
实验步骤:1. 打开语音采集软件,调整麦克风输入设置,确保录音质量。
2. 录制语音样本,注意控制语速和音量,避免过大或过小。
3. 使用语音分析软件打开录制的语音文件,进行频谱分析,记录观察结果。
4. 设计带通滤波器,设置合适的截止频率,对语音信号进行滤波处理。
5. 应用特征提取算法,获取语音信号的特征向量。
6. 分析滤波和特征提取后的结果,评估处理效果。
实验结果与讨论:- 描述语音信号在预处理、滤波和特征提取后的变化情况。
- 分析实验中遇到的问题,如噪声去除不彻底、频率成分丢失等,并提出可能的改进措施。
- 探讨实验结果对语音识别、语音合成等领域的潜在应用价值。
结论:通过本次实验,我们成功实现了语音信号的基本处理流程,包括采集、预处理、分析、滤波和特征提取。
语音信号处理实验报告
语⾳信号处理实验报告语⾳信号处理实验报告【实验⼀】⼀、实验题⽬Short time analysis⼆、实验要求Write a MA TLAB program to analyze a speech and simultaneously, on a single page, plot the following measurements:1. the entire speech waveform2. the short-time energy, En3. the short-time magnitude, Mn4. the short-time zero-crossing, Zn5. the narrowband spectrogram6. the wideband spectrogramUse both the speech waveforms in the wznjdx_normal.wav. Choose appropriate window sizes, window shifts, and window for the analysis. Explain your choice of these parameters.三、实验程序clear[x,fs]=wavread('wznjdx_normal.wav');n=length(x);N=320;subplot(4,1,1);plot(x);h=linspace(1,1,N);En=conv(h,x.*x);subplot(4,1,2);plot(En);Mn=conv(h,abs(x));subplot(4,1,3);plot(Mn);for i=1:n-1if x(i)>=0 y(i)=1;else y(i)=-1;endif x(i+1)>=0 y(i+1)=1;else y(i+1)=-1;endw(i)=abs(y(i+1)-y(i));endk=1;j=0;while (k+N-1)Zm(k)=0;for i=0:N-1Zm(k)=Zm(k)+w(k+i);endj=j+1;k=k+N/2;endfor w=1:jQ(w)=Zm(160*(w-1)+1)/(2*N);endsubplot(4,1,4);plot(Q);grid;figure(2);subplot(2,1,1);spectrogram(x,h,256,200,0.0424*fs); subplot(2,1,2);spectrogram(x,h,256,200,0.0064*fs);四、实验结果语谱图:(Matlab 7.0 ⽤不了spectrogram)【实验⼆】⼀、实验题⽬Homomorphic analysis⼆、实验要求Write a MATLAB program to compute the real cepstrums of a section of voiced speech and unvoiced speech. Plot the signal, the log magnitude spectrum, the real cepstrum, and the lowpass liftered log magnitude spectrum.三、实验程序nfft=256;[x,fs] = wavread('wznjdx_normal.wav');fx=x;Xvm=log(abs(fft(fx,nfft)));xhv=real(ifft(Xvm,nfft));lifter=zeros(1,nfft);lifter(1:30)=1;lifter(nfft-28:nfft)=1;fnlen=0.02*fs; % 20mswin=hamming(fnlen);%加窗n=fnlen;%窗宽度赋给循环⾃变量nnoverlap=0.5*fnlen;while(n<=length(x)-1)fx=x(n-fnlen+1:n).*win;n=n+noverlap;endxhvp=xhv.*lifter';figure;subplot(4,1,1)plot(lifter);title('倒谱滤波器');subplot(4,1,2)plot(x);title('语⾳信号波形');subplot(4,1,3)plot(Xvm);title('Xvm');subplot(4,1,4)plot(xhv);title('xhv');四、实验结果【实验三】⼀、实验题⽬LP analysis⼆、实验要求Write a MATLAB program to convert from a frame of speech to a set of linear prediction coefficients. Plot the LPC spectrum superimposed on the corresponding STFT.三、实验程序clear;[x,fs]=wavread('wznjdx_normal.wav');fx=x(4000:4160-1);p=10;[a,e,k]=aryule(fx,p);G=sqrt(e*length(fx));f=log(abs(fft(fx)));h0=zeros(1,160);h=log(G)-log(abs(fft(a,160)));figure(1);subplot(211);plot(fx);subplot(212);plot(f);hold on;plot((0:160-1),h,'r');四、实验结果【实验四】⼀、实验题⽬Pitch estimation⼆、实验内容Write a program to implement the pitch estimation and the voiced/unvoiced decision using the LPC-based method.三、实验程序clear[x,fs]=wavread('wznjdx_normal.wav');n=length(x);Q = x';NFFT=512;N = 256;Hamm = hamming(N);frame = 30;M = Q(((frame -1) * (N / 2) + 1):((frame - 1) * (N / 2) + N)); Frame = M .* Hamm';% lowpass filter[b2,a2]=butter(2,900/4000);speech2=filter(b2,a2,Frame); % filter% residual[a,e] = lpc(speech2,20);errorlp=filter(a,1,speech2); % residual% Short-term autocorrelation.re = xcorr(errorlp);% Find max autocorrelation for lags in the interval minlag to maxlag. minlag = 17; % F0: 450Hzmaxlag =160; % F0: 50Hz[remax,idx] = max(re(fnlen+minlag:fnlen+maxlag));figuresubplot(3,1,1);plot(Frame);subplot(3,1,2);plot(speech2);subplot(3,1,3);plot(re);text(500,0,'idx');idx=idx-1+minlagremax四、实验结果【实验五】⼀、实验题⽬Speech synthesis⼆、实验内容Write a program to analyze a speech and synthesize it using the LPC-based method.三、实验程序主程序clear;[x,sr] = wavread('wznjdx_normal.wav');p=[1 -0.9];x=filter(p,1,x);N=256;inc=128;y=lpcsyn(x,N,inc);wavplay(y,sr);⼦程序lpcsynfunction y=lpcsyn(x,N,inc)%[x,sr] = wavread('wznjdx_normal.wav');%pre = [1 -0.97];%x = filter(pre,1,x);%N=256;%inc=128;fn=floor(length(x)/inc);y=zeros(1,50000);for (i=1:fn)x(1:N,i)=x((i-1)*inc+1:(i+1)*inc);[A(i,:),G(i),P(i),fnlen,fnshift] = lpcana(x(1:N,i),order); if (P(i)) % V oiced frame.e = zeros(N,1);e(1:P(i):N) = 1; % Impulse-train excitation.else % Unvoiced frame.e = randn(N,1); % White noise excitation.endyt=filter(G(i),A(i,:),e);j=(i-1)*inc+[1:N];y(j) = y(j)+yt';end;end⼦程序lpcanafunction [A,G,P,fnlen,fnshift] = lpcana(x,order) fnlen=256;fnshift=fnlen/2;n=length(x);[b2,a2]=butter(2,900/4000);speech2=filter(b2,a2,x);[A,e]=lpc(speech2,order);errorlp=filter(A,1,speech2);re=xcorr(errorlp);G=sqrt(e*length(speech2));minlag=17;maxlag=160;[remax,idx]=max(re(n+minlag:n+maxlag));P=idx-1+minlag;end四、实验结果【实验六】⼀、实验题⽬Speech enhancement⼆、实验内容Write a program to implement the basic spectral magnitude subtraction.三、实验程序clear[speech,fs,nbits]=wavread('wznjdx_normal.wav');%读⼊数据alpha=0.04;%噪声⽔平winsize=256;%窗长size=length(speech);%语⾳长度numofwin=floor(size/winsize);%帧数hamwin=zeros(1,size);%定义汉明窗长度enhanced=zeros(1,size);%定义增强语⾳的长度ham=hamming(winsize)';%%产⽣汉明窗x=speech'+alpha*randn(1,size);%信号加噪声noisy=alpha*randn(1,winsize);%噪声估计N=fft(noisy);nmag=abs(N);%噪声功率谱%分帧for q=1:2*numofwin-1frame=x(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2);%对带噪语⾳帧间重叠⼀半取值hamwin(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)=...hamwin(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)+ham;%加窗y=fft(frame.*ham);mag=abs(y);%带噪语⾳功率谱phase=angle(y);%带噪语⾳相位%幅度谱减for i=1:winsizeif mag(i)-nmag(i)>0clean(i)=mag(i)-nmag(i);else clean(i)=0;endend%频域中重新合成语⾳spectral=clean.*exp(j*phase);%反傅⾥叶变换并重叠相加enhanced(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)=...enhanced(1+(q-1)*winsize/2:winsize+(q-1)*winsize/2)+real(ifft(spectral));endfigure(1);subplot(3,1,1);plot(speech);xlabel('样点数');ylabel('幅度');title('原始语⾳波形'); subplot(3,1,2);plot(x);xlabel('样点数');ylabel('幅度');title('语⾳加噪波形'); subplot(3,1,3);plot(enhanced);xlabel('样点数');ylabel('幅度');title('增强语⾳波形');四、实验结果。
语音信号处理实验报告 (2)
语音信号处理实验报告实验一1 用Matlab读取一段话音(自己录制一段,最好其中含有汉语四种声调变化,该段话音作为本课实验原始材料),绘制原始语音波形图。
2. 用Matlab计算这段语音的短时平均过零率、短时平均能量和短时平均幅度,并将多个波形同步显示绘图。
3.观察各波形在不同音情况下的参数特点,并归纳总结其中的规律。
clc clc;[x,fs]=wavread('benpao.wav');figureplot(x);axis([0 length(x) min(x) max(x)]);title('原始语音波形')xlabel('时间')f=enframe(x,300,100);[m,n]=size(f);for i=1:menergy(i)=sum(f(i,1:n).^2);mn(i)=sum(abs(f(i,1:n)));endfigureplot(energy);axis([0 length(energy) min(energy) max(energy)]);title('短时能量')figureplot(mn);axis([0 length(mn) min(mn) max(mn)]);title('短时幅度')lingd=zeros(m);for x=1:mfor y=1:n-1temp=f(x,y)*f(x,y+1) ;if temp<= 0lingd(x)=lingd(x)+1;endend%temp1=num(x,1)/300;%count(x)=temp1;endfigureplot(lingd);%axis([0 length(lingd) min(lingd) max(lingd)]);title('短时过零率')子函数:function f=enframe(x,win,inc)%定义函数。
语音信号处理实验报告要求
语音信号处理实验报告要求第一篇:语音信号处理实验报告要求实验一:1.简述本次试验的目的,关于基音周期的理论;2.使用相关法的同学,给出程序的同时要说明所使用语音段的长度(短时平稳性),解释怎样在matlab中实现三电平削波(for...end 循环和if elseif else end判决的使用)。
给出清浊音两组截取后的语音信号波形图、三电平削波后的信号图、自相关计算后的信号图。
然后根据自相关信号图上最大峰值和次峰值之间的间隔点数,计算出基音周期和基音频率;3.使用倒谱法的同学,要解释分帧后加窗的方法,给出清浊音其中各一帧的语音信号波形图,和计算后的倒谱图。
并根据倒谱图上对应基音周期处的峰值的位置,给出基音周期。
4.使用简化逆滤波的同学,要说明切比雪夫2型低通滤波器的使用方法(cheby2、freqz两个函数的使用方法、参数意义),给出低通滤波后的信号波形图、5倍抽取后的波形图、自相关计算后信号波形图、5倍插值后的信号波形图,根据浊音内插后的信号图上最大峰值和次峰值之间的间隔点数计算基音周期;5.比较所选用的两种方法的结果。
实验二:1.给出倒谱法的程序,解释汉明窗宽度的选取要求(书上有简单解释),解释怎样实现倒谱窗的matlab编程方法和倒谱窗宽度的选取(男女生有一定的差别),给出加窗后的信号波形图、对数谱图、倒谱图、加窗后的信号频谱图,给出三个共振峰的估值。
2.给出LPC谱估计程序,不同LPC阶数时的LPC谱图,在n=?时,学生自己估计的前三个共振峰的值。
实验三:给出录音的内容,判断结果。
解释端点检测的原理、MFCC系数的说明和DTW算法的简单原理(参考书上都有比较详细的解释)。
识别的结果的表格和识别的结果正确率(正确的数目,错误的数目,正确率)。
考虑一下识别错误的原因(录音的效果?端点检测算法的可靠性?DTW算法的可靠性?等)第二篇:DSP语音信号处理摘要语音信号处理是研究数字信号处理技术和语音信号进行处理的一门学科,是一门新型的学科,是在多门学科基础上发展起来的综合性技术,它涉及到数字信号处理、模式识别、语言学。
语音信号信号处理实验报告
实验一 语音信号的端点检测一、实验目的1、掌握短时能量的求解方法2、掌握短时平均过零率的求解方法3、掌握利用短时平均过零率和短时能量等特征,对输入的语音信号进行端点检测。
二、仪器设备HP 计算机、Matlab 软件三、实验原理3.1、短时能量3.1.1、原理:语音信号能量随时间有相当大的变化,特别是清音段的能量一般比浊音段的小得多。
语音信号的短时能量定义:3.1.2、短时能量序列反映了语音振幅或能量随着时间缓慢变化的规律。
从原始语音信号图中可以看到语音信号幅度随时间有相当大的变化,特别是清音段的幅度一般比浊音段的幅度小很多,语音信号的短时能量给出了反映这些幅度变化的一个合适的描述方法。
3.1.3、短时平均幅度函数和能量函数的作用(1)区分清/浊音。
En 、Mn 大,对应浊音; En 、Mn 小,对应清音。
其中Mn 是短时幅度差。
(2)在信噪比高的情况下,能进行有声/无声判决。
无声时,背景噪声的En 、Mn 小;有声时,En 、Mn 显著增大。
判决时可设置一个门限。
(3)大致能定出浊音变为清音的时刻,或反之。
3.2、短时过零率:3.2.1、定义:过零就是信号通过零值。
连续语音信号,考察其时域波形通过时间轴的情况;离散时间信号,相邻的 值改变符号则称为过零。
12()n N n w m nE x m +-==∑()()()01w x n w n x n m N =⋅≤≤-101() 0n N w n ≤≤-⎧=⎨⎩其它窄带信号,平均过零数作为信号频率的一种简单度量是很精确的,语音信号序列是宽带信号, 则不能简单用上面的公式,但是可以用短时平均过零数来得到频谱的粗略估计。
3.2.2、短时过零分析的意义:(1)、可以区分清音与浊音:浊音时具有较低的平均过零数,而清音时具有较高的平均过零数。
(2)、利用它可以从背景噪声中找出语音信号,可用于判断寂静无语音和有语音的起点和终点位置。
(3)、在背景噪声较小时用平均能量识别较为有效,而在背景噪声较大时用平均过零数识别较为有效。
语音信号处理实验报告
一、实验目的1. 理解语音信号处理的基本原理和流程。
2. 掌握语音信号的采集、预处理、特征提取和识别等关键技术。
3. 提高实际操作能力,运用所学知识解决实际问题。
二、实验原理语音信号处理是指对语音信号进行采集、预处理、特征提取、识别和合成等操作,使其能够应用于语音识别、语音合成、语音增强、语音编码等领域。
实验主要包括以下步骤:1. 语音信号的采集:使用麦克风等设备采集语音信号,并将其转换为数字信号。
2. 语音信号的预处理:对采集到的语音信号进行降噪、去噪、归一化等操作,提高信号质量。
3. 语音信号的特征提取:提取语音信号中的关键特征,如频率、幅度、倒谱等,为后续处理提供依据。
4. 语音信号的识别:根据提取的特征,使用语音识别算法对语音信号进行识别。
5. 语音信号的合成:根据识别结果,合成相应的语音信号。
三、实验步骤1. 语音信号的采集使用麦克风采集一段语音信号,并将其保存为.wav文件。
2. 语音信号的预处理使用MATLAB软件对采集到的语音信号进行预处理,包括:(1)降噪:使用谱减法、噪声抑制等算法对语音信号进行降噪。
(2)去噪:去除语音信号中的杂音、干扰等。
(3)归一化:将语音信号的幅度归一化到相同的水平。
3. 语音信号的特征提取使用MATLAB软件对预处理后的语音信号进行特征提取,包括:(1)频率分析:计算语音信号的频谱,提取频率特征。
(2)幅度分析:计算语音信号的幅度,提取幅度特征。
(3)倒谱分析:计算语音信号的倒谱,提取倒谱特征。
4. 语音信号的识别使用MATLAB软件中的语音识别工具箱,对提取的特征进行识别,识别结果如下:(1)将语音信号分为浊音和清音。
(2)识别语音信号的音素和音节。
5. 语音信号的合成根据识别结果,使用MATLAB软件中的语音合成工具箱,合成相应的语音信号。
四、实验结果与分析1. 语音信号的采集采集到的语音信号如图1所示。
图1 语音信号的波形图2. 语音信号的预处理预处理后的语音信号如图2所示。
语音信号处理实验报告
实验报告一、 实验目的、要求(1)掌握语音信号采集的方法(2)掌握一种语音信号基音周期提取方法(3)掌握短时过零率计算方法(4)了解Matlab 的编程方法二、 实验原理基本概念:(a )短时过零率:短时内, 信号跨越横轴的情况, 对于连续信号, 观察语音时域波形通过横轴的情况;对于离散信号, 相邻的采样值具有不同的代数符号, 也就是样点改变符号的次数。
对于语音信号, 是宽带非平稳信号, 应考察其短时平均过零率。
其中sgn[.]为符号函数⎪⎩⎪⎨⎧<=>=0 x(n)-1sgn(x(n))0 x(n)1sgn(x(n))短时平均过零的作用1.区分清/浊音:浊音平均过零率低, 集中在低频端;清音平均过零率高, 集中在高频端。
2.从背景噪声中找出是否有语音, 以及语音的起点。
(b )基音周期基音是发浊音时声带震动所引起的周期性, 而基音周期是指声带震动频率的倒数。
基音周期是语音信号的重要的参数之一, 它描述语音激励源的一个重要特征, 基音周期信息在多个领域有着广泛的应用, 如语音识别、说话人识别、语音分析与综合以及低码率语音编码, 发音系统疾病诊断、听觉残障者的语音指导等。
因为汉语是一种有调语言, 基音的变化模式称为声调, 它携带着非常重要的具有辨意作用的信息, 有区别意义的功能, 所以, 基音的提取和估计对汉语更是一个十分重要的问题。
由于人的声道的易变性及其声道持征的因人而异, 而基音周期的范围又很宽, 而同—个人在不同情态下发音的基音周期也不同, 加之基音周期还受到单词∑--=-=10)]1(sgn[)](sgn[21N m n n n m x m x Z发音音调的影响, 因而基音周期的精确检测实际上是一件比较困难的事情。
基音提取的主要困难反映在: ①声门激励信号并不是一个完全周期的序列, 在语音的头、尾部并不具有声带振动那样的周期性, 有些清音和浊音的过渡帧是很难准确地判断是周期性还是非周期性的。
语音信号_实验报告
一、实验目的1. 理解语音信号的基本特性及其在数字信号处理中的应用。
2. 掌握语音信号的采样、量化、编码等基本处理方法。
3. 学习语音信号的时域、频域分析技术。
4. 熟悉语音信号的增强、降噪等处理方法。
二、实验原理语音信号是一种非平稳信号,其特性随时间变化。
在数字信号处理中,我们通常采用采样、量化、编码等方法将语音信号转换为数字信号,以便于后续处理和分析。
三、实验内容1. 语音信号的采集与预处理- 使用麦克风采集一段语音信号。
- 对采集到的语音信号进行预加重处理,提高高频成分的幅度。
- 对预加重后的语音信号进行采样,采样频率为8kHz。
2. 语音信号的时域分析- 画出语音信号的时域波形图。
- 计算语音信号的短时能量和短时平均过零率,分析语音信号的时域特性。
3. 语音信号的频域分析- 对语音信号进行快速傅里叶变换(FFT)分析,得到其频谱图。
- 分析语音信号的频谱特性,提取关键频段。
4. 语音信号的增强与降噪- 在语音信号中加入噪声,模拟实际应用场景。
- 使用谱减法对加噪语音信号进行降噪处理。
- 对降噪后的语音信号进行主观评价,比较降噪效果。
5. 语音信号的回放与对比- 对原始语音信号和降噪后的语音信号进行回放。
- 对比分析两种语音信号的时域波形、频谱图和听觉效果。
四、实验步骤1. 采集语音信号- 使用麦克风采集一段时长为5秒的语音信号。
- 将采集到的语音信号保存为.wav格式。
2. 预处理- 使用Matlab中的preemphasis函数对采集到的语音信号进行预加重处理。
- 设置预加重系数为0.97。
3. 时域分析- 使用Matlab中的plot函数画出语音信号的时域波形图。
- 使用Matlab中的energy和zero crossing rate函数计算语音信号的短时能量和短时平均过零率。
4. 频域分析- 使用Matlab中的fft函数对语音信号进行FFT变换。
- 使用Matlab中的plot函数画出语音信号的频谱图。
语音信处理实验报告
语音信号处理实验报告——语音信号分析实验一.实验目的及原理语音信号分析是语音信号处理的前提和基础,只有分析出可表示语音信号本质特征的参数,才有可能利用这些参数进行高效的语音通信、语音合成和语音识别等处理,并且语音合成的音质好坏和语音识别率的高低,都取决于对语音信号分析的准确性和精确性.贯穿语音分析全过程的是“短时分析技术”.因为从整体来看,语音信号的特性及表征其本质特征的参数均是随时间变化的,所以它是一个非平稳态过程,但是在一个短时间范围内一般认为在0~30ms的时间内,其特性基本保持不变,即相对稳定,可将其看做一个准稳态过程,即语音信号具有短时平稳性.所以要将语音信号分帧来分析其特征参数,帧长一般取为0ms~30ms.二.实验过程2.仿真结果(1) 时域分析男声及女声蓝色为时域信号,红色为每一帧的能量,绿色为每一帧的过零率 某一帧的自相关函数3. 频域分析一帧信号的倒谱分析和FFT 及LPC 分析050100150200250300-1-0.500.510510152025303540-50050100150050100150200250300-1-0.500.5100.51 1.52 2.53 3.5-40-2002040②男声和女声的倒谱分析③浊音和清音的倒谱分析④浊音和清音的FFT 分析和LPC 分析红色为FFT 图像,绿色为LPC 图像三. 实验结果分析 1. 时域分析实验中采用的是汉明窗,窗的长度对能否由短时能量反应语音信号的变对应的倒谱系数:,,……对应的LPC 预测系数:,,,,,……原语音一帧语音波形一帧语音的倒化起着决定性影响.这里窗长合适,En能够反应语音信号幅度变化.同时,从图像可以看出,En可以作为区分浊音和清音的特征参数.短时过零率表示一帧语音中语音信号波形穿过横轴零电平的次数.从图中可以看出,短时能量和过零率可以近似为互补的情况,短时能量大的地方过零率小,短时能量小的地方过零率较大.从浊音和清音的时域分析可以看出,清音过零率高,浊音过零率低.从男声女声的时域信号对比图中可以看出,女音信号在高频率分布得更多,女声信号在高频段的能量分布更多,并且女声有较高的过零率,这是因为语音信号中的高频段有较高的过零率.2.频域分析这里对信号进行快速傅里叶变换FFT,可以发现,当窗口函数不同,傅里叶变换的结果也不相同.根据信号的时宽带宽之积为一常数这一性质,可以知道窗口宽度与主瓣宽度成反比,N越大,主瓣越窄.汉明窗在频谱范围中的分辨率较高,而且旁瓣的衰减大,具有频谱泄露少的有点,所以在实验中采用的是具有较小上下冲的汉明窗.为了使频域信号的频率分辨率较高,所取的DFT及相应的FFT点数应该足够多,但时域信号的长度受到采样率和和短时性的限制,这里可以采用补零的办法,对补零后的序列进行FFT变换.从实验仿真图可以看出浊音的频率分布比清音高.3.倒谱分析通过实验可以发现,倒谱的基音检测与语音加窗的选择也是有关系的.如果窗函数选择矩形窗,在许多情况下倒谱中的基音峰将变得不清晰,窗函数选择汉明窗较为合理,可以发现,加汉明窗的倒谱基音峰较为突出.在典型的浊音清音倒谱对比中,理论上浊音倒谱基音峰应比较突出,而清音不出现这种尖峰,只是在倒谱的低时域部分包含声道冲激响应的信息.实验仿真的图形不是很理想.4.线性预测分析从实验中可以发现,LPC谱估计具有一个特点,在信号能量较大的区域即接近谱的峰值处,LPC谱和信号谱很接近;而在信号能量较低的区域即接近谱的谷底处,则相差比较大.在浊音清音对比中,可以发现,对呈现谐波特征的浊音语音谱来说这个特点很明显,就是在谐波成分处LPC谱匹配信号谱的效果要远比谐波之间好得多.在实验中,当P值增加到一定程度,预测平方误差的改善就不很明显了,而且会增加计算量,一般取为8~4,这里P取为0.5.基音周期估计自互相关函数法②短时平均幅度差法③倒谱分析法共偏移92+32=24个偏移点6000/24=可以发现,上面三种方法计算得到的基音周期基本相同.。
语音信号处理实验报告
语音信号处理实验报告 The Standardization Office was revised on the afternoon of December 13, 2020语音信号处理实验报告——语音信号分析实验一.实验目的及原理语音信号分析是语音信号处理的前提和基础,只有分析出可表示语音信号本质特征的参数,才有可能利用这些参数进行高效的语音通信、语音合成和语音识别等处理,并且语音合成的音质好坏和语音识别率的高低,都取决于对语音信号分析的准确性和精确性。
贯穿语音分析全过程的是“短时分析技术”。
因为从整体来看,语音信号的特性及表征其本质特征的参数均是随时间变化的,所以它是一个非平稳态过程,但是在一个短时间范围内(一般认为在10~30ms的时间内),其特性基本保持不变,即相对稳定,可将其看做一个准稳态过程,即语音信号具有短时平稳性。
所以要将语音信号分帧来分析其特征参数,帧长一般取为10ms~30ms。
二.实验过程男声及女声(蓝色为时域信号,红色为每一帧的能量,绿色为每一帧的过零率)某一帧的自相关函数3.频域分析①一帧信号的倒谱分析和FFT及LPC分析②男声和女声的倒谱分析对应的倒谱系数:,,……对应的LPC预测系数:1,,,,,……原语音波形一帧语音波形一帧语音的倒谱③浊音和清音的倒谱分析④浊音和清音的FFT分析和LPC分析(红色为FFT图像,绿色为LPC图像)三.实验结果分析1.时域分析实验中采用的是汉明窗,窗的长度对能否由短时能量反应语音信号的变化起着决定性影响。
这里窗长合适,En能够反应语音信号幅度变化。
同时,从图像可以看出,En可以作为区分浊音和清音的特征参数。
短时过零率表示一帧语音中语音信号波形穿过横轴(零电平)的次数。
从图中可以看出,短时能量和过零率可以近似为互补的情况,短时能量大的地方过零率小,短时能量小的地方过零率较大。
从浊音和清音的时域分析可以看出,清音过零率高,浊音过零率低。
从男声女声的时域信号对比图中可以看出,女音信号在高频率分布得更多,女声信号在高频段的能量分布更多,并且女声有较高的过零率,这是因为语音信号中的高频段有较高的过零率。
数字语音处理实验报告
实验一、用MATLAB实现语音信号的时域分析学院:信息与通信工程学院专业:通信工程班级:通信144学号:2014136410:新雨指导教师:艳秋1.实验目的观察并验证语音信号的时域特性,理解并掌握典型的语音信号时域分析方法和时域特征,为深入学习语音信号处理的各种应用奠定基础。
2.MATLAB程序代码(1)由麦克风采集语音数据,将采集的数据存成WAV文件(采样率为8000Hz),存在本人的文件夹中。
所用程序代码为:clear;close all;Fs=11025;y=wavrecord(5*Fs,Fs,'double');wavwrite(y,'D:\\lxy');soundview(y,Fs);(2)读取WAV文件,显示语音信号的波形。
所用程序代码为:clear;close all;x = wavread('D:\\lxy.wav');figure;plot(x);axis([0,size(x,1),-0.35,0.3]);title('语音信号时域波形');xlabel('样点数'); ylabel('幅度');(3)读取WAV文件,计算并显示语音的短时能量(窗函数为矩形窗,帧长为50,200,400,600)。
所用程序代码为:clear;close all;x = wavread('d:\\k.wav');x = double(x);f1= enframe(x,50, 50);energy1 = sum(abs(f1), 2);subplot(2,2,1);plot(energy1);title('语音信号的短时能量');legend('帧长LEN =50');f2= enframe(x,200, 200);energy2 = sum(abs(f2), 2);subplot(2,2,2);plot(energy2);title('语音信号的短时能量');legend('帧长LEN = 200');f3= enframe(x,400, 400);energy3 = sum(abs(f3), 2);subplot(2,2,3);plot(energy3);title('语音信号的短时能量');legend('帧长LEN = 400');f4= enframe(x,600,600);energy4 = sum(abs(f4), 2);subplot(2,2,4);plot(energy4);title('语音信号的短时能量');legend('帧长LEN = 600');(4)读取WAV文件,计算并显示语音的短时过零率(窗函数为矩形窗,帧长为256,帧移为128),所用程序代码为:clear;close all;x = wavread('D:\\lxy.wav');x = double(x);LEN = 300;INC= 150;f = enframe(x, LEN, INC);% 计算短时过零率z = zeros(size(f,1),1);difs =0.01;for i=1:size(f,1)s=f(i,:);for j=1:(length(s)-1)if s(j)* s(j+1)<0&abs(s(j)-s(j+1))>difs;z(i)= z(i)+1;endendendsubplot(2,1,1); plot(x);axis([0,size(x,1),-0.35,0.3]);title('语音信号时域波形'); xlabel('样点数'); ylabel('幅度');subplot(2,1,2);plot(z);title('语音信号的短时过零率');xlabel('帧数'); ylabel('短时过零率');(5)读取WAV文件,计算浊音与清音的短时自相关函数所用的程序代码为:clear;close all;x = wavread('D:\\lxy.wav');x = double(x);LEN = 256;INC= 128;f = enframe(x, LEN, INC);ff=f(15,:);N=LEN;R=zeros(1,N);for k=1:NR(k)= sum(ff(k:N).*ff(1:N-k+1));endfor k=1:NR1(k)= R(k)/R(1);endsubplot(2,1,1);plot(ff);axis([0,N,-0.5,0.75])title('加矩形窗的语音帧'); xlabel('样点数'); ylabel('幅度'); subplot(2,1,2); plot(R1);axis([0,N,-1,1])title('加矩形窗的短时自相关函数'); xlabel('k'); ylabel('R(k)');clear;close all;x = wavread('d:\\k.wav');x = double(x);LEN = 256;INC= 128;f = enframe(x, LEN, INC);ff=f(124,:);ff=ff'.*hamming(length(ff));N=LEN;R=zeros(1,N);for k=1:NR(k)= sum(ff(k:N).*ff(1:N-k+1));endfor k=1:NR1(k)= R(k)/R(1);endsubplot(2,1,1);plot(ff);axis([0,N,-0.5,0.75])title('加汉明窗的语音帧'); xlabel('样点数'); ylabel('幅度'); subplot(2,1,2); plot(R1);axis([0,N,-1,1])title('加汉明窗的短时自相关函数'); xlabel('k'); ylabel('R(k)');clear;close all;x = wavread('D:\\lxy.wav');x = double(x);LEN = 10;INC= 10;f = enframe(x, LEN, INC);ff=f(500,:);N=LEN;R=zeros(1,N);for k=1:NR(k)= sum(ff(k:N).*ff(1:N-k+1));endfor k=1:NR1(k)= R(k)/R(1);endsubplot(2,1,1);plot(ff);axis([0,N,-0.05,0.05])title('加矩形窗的语音帧'); xlabel('样点数'); ylabel('幅度');subplot(2,1,2); plot(R1);axis([0,N,-0.5,0.5])title('加矩形窗的短时自相关函数'); xlabel('k'); ylabel('R(k)');clear;close all;x = wavread('D:\lxy.wav');x = double(x);LEN = 256;INC= 128;f = enframe(x, LEN, INC);ff=f(25,:);N=LEN;R=zeros(1,N);for k=1:NR(k)= sum(ff(k:N).*ff(1:N-k+1));endfor k=1:NR1(k)= R(k)/R(1);endsubplot(2,1,1);plot(ff);axis([0,N,-0.05,0.05])title('加矩形窗的语音帧'); xlabel('样点数'); ylabel('幅度');subplot(2,1,2); plot(R1);axis([0,N,-0.5,0.5])title('加矩形窗的短时自相关函数'); xlabel('k'); ylabel('R(k)');3.实验结果及其分析(1)本实验利用11025Hz的采样频率对输入的语音信号进行采样,采样点数为55125个,持续时间为5秒,存储格式为double。
语音信号处理实验报告2
实验二语音信号的频域特性一、实验目的(1)结合汉语语音信号的各类音素和复元音的特点分析其频域性质;(2)熟悉语音信号的各类音素和复元音的频域参数;(3)熟悉声音编辑软件PRAAT的简单使用和操作。
二、实验记录与思考题1.观察语音信号的频域特点, 总结其规律。
浊音段:其谱线结构是与浊音信号中的周期信号密切相关。
具有与基音及其谐波对应的谱线。
频谱包络中有几个凸起点, 与声道的谐振频率相对应。
这些凸起点为共振峰。
清音段:2.清音的频谱无明显的规律, 比较平坦。
总结清音/b/p/m/f/d/t/n/l/g/k/h/j/q/x/z/c/s/zh/ch/sh/r/共21个的语谱图的规律, 给出辅音的能量集中区;语谱图中的花纹有横杠、乱纹和竖直条。
横杠是与时间轴平行的几条深黑色带纹, 它们是共振峰。
从横杠对应的频率和宽度可以确定相应的共振峰频率和带宽。
在一个语音段的语谱图中, 有没有横杠出现是判断它是否是浊音的重要标志。
竖直条是语谱图中出现于时间轴垂直的一条窄黑条。
每个竖直条相当于一个基音, 条纹的起点相当于声门脉冲的起点, 条纹之间的距离表示基音周期, 条纹越密表示基音频率越高。
b, p……清音的语谱图为乱纹。
辅音的能量集中区为: 高频区4./r/、/m/、/n/、/l/ 从这几个音素的的基频、共振峰频率分析宽带语谱图和窄带语谱图的不同之处, 请解释原因;语谱图中的花纹有横杠、乱纹和竖直条等。
横杠是与时间轴平行的几条深黑色带纹, 它们是共振峰。
从横杠对应的频率和宽度可以确定相应的共振峰频率和带宽。
在一个语音段的语谱图中, 有没有横杠出现是判断它是否是浊音的重要标志。
竖直条(又叫冲直条)是语谱图中出现与时间轴垂直的一条窄黑条。
每个竖直条相当于一个基音, 条纹的起点相当于声门脉冲的起点, 条纹之间的距离表示基音周期。
条纹越密表示基音频率越高。
宽带语谱图的时域分辨率高、可以看见语谱图上的纵的线条;窄带语谱图的频域分辨率高、语谱图上横的线条明显。
信号处理综合实验报告(3篇)
第1篇一、实验目的1. 深入理解信号处理的基本原理和方法。
2. 掌握信号处理在各个领域的应用,如语音信号处理、图像处理等。
3. 熟悉实验设备的使用,提高实际操作能力。
4. 培养团队协作和问题解决能力。
二、实验内容本次实验主要分为以下几个部分:1. 语音信号处理(1)采集语音信号:使用麦克风采集一段语音信号,并将其转换为数字信号。
(2)频谱分析:对采集到的语音信号进行频谱分析,观察其频谱特性。
(3)噪声消除:设计并实现噪声消除算法,对含噪语音信号进行处理,提高信号质量。
(4)语音增强:设计并实现语音增强算法,提高语音信号的清晰度。
2. 图像处理(1)图像采集:使用摄像头采集一幅图像,并将其转换为数字图像。
(2)图像增强:对采集到的图像进行增强处理,如对比度增强、亮度增强等。
(3)图像滤波:设计并实现图像滤波算法,去除图像中的噪声。
(4)图像分割:设计并实现图像分割算法,将图像中的不同区域分离出来。
3. 信号处理算法实现(1)傅里叶变换:实现离散傅里叶变换(DFT)和快速傅里叶变换(FFT)算法,对信号进行频谱分析。
(2)小波变换:实现离散小波变换(DWT)算法,对信号进行时频分析。
(3)滤波器设计:设计并实现低通滤波器、高通滤波器、带通滤波器等,对信号进行滤波处理。
三、实验原理1. 语音信号处理(1)语音信号采集:通过麦克风将声音信号转换为电信号,再通过模数转换器(ADC)转换为数字信号。
(2)频谱分析:利用傅里叶变换将时域信号转换为频域信号,分析信号的频谱特性。
(3)噪声消除:采用噪声消除算法,如维纳滤波、谱减法等,去除信号中的噪声。
(4)语音增强:利用语音增强算法,如谱峰增强、长时能量增强等,提高语音信号的清晰度。
2. 图像处理(1)图像采集:通过摄像头将光信号转换为电信号,再通过模数转换器(ADC)转换为数字图像。
(2)图像增强:通过调整图像的亮度、对比度等参数,提高图像的可视效果。
(3)图像滤波:利用滤波器去除图像中的噪声,如均值滤波、中值滤波、高斯滤波等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
语音信号处理实验报告
专业班级电子信息1203
学生姓名钟英爽
指导教师覃爱娜
完成日期2015年4月28日
电子信息工程系
信息科学与工程学院
实验一语音波形文件的分析和读取
一、实验学时:2 学时
二、实验的任务、性质与目的:
本实验是选修《语音信号处理》课的电子信息类专业学生的基础实验。
通过实验
(1)掌握语音信号的基本特性理论:随机性,时变特性,短时平稳性,相关性等;
(2)掌握语音信号的录入方式和*.WAV音波文件的存储结构;
(3)使学生初步掌握语音信号处理的一般实验方法。
三、实验原理和步骤:
WAV 文件格式简介
WAV 文件是多媒体中使用了声波文件的格式之一,它是以RIFF格式为标准。
每个WAV 文件的头四个字节就是“RIFF”。
WAV 文件由文件头和数据体两大部分组成,其中文件头又分为RIFF/WAV 文件标识段和声音数据格式说明段两部分。
常见的WAV 声音文件有两种,分别对应于单声道(11.025KHz 采样率、8Bit 的采样值)和双声道(44.1KHz 采样率、16Bit 的采样值)。
采样率是指声音信号在“模拟→数字”转换过程中,单位时间内采样的次数;采样值是指每一次采样周期内声音模拟信号的积分值。
对于单声道声音文件,采样数据为8 位的短整数(short int 00H-FFH);而对于双声道立体声声音文件,每次采样数据为一个16 位的整数(int),高八位和低八位分别代表左右两个声道。
WAV 文件数据块包含以脉冲编码调制(PCM)格式表示的样本。
在单声道WAV 文件中,道0 代表左声道,声道1 代表右声道;在多声道WAV 文件中,样本是交替出现的。
WAV 文件的格式
表1 wav文件格式说明表
(1)选取WINDOWS 下MEDIA 中的任一WAV 文件,采用播放器进行播放,观察其播放波形,定性描述其特征;
(2)录入并存储本人姓名语音文件(姓名.wav),根据WAV 文件的储格式,利用MATLAB 或C 语言,分析并读取文件头和数据信息;
(3)将文件的通道数、采样频率、样本位数和第一个数据读取并示出来。
四、实验设备
PC机。
五、实验源程序及结果:
[y,Fs,bits]=wavread('C:\Users\Administrator\Desktop\zys.wav');//读取本人姓名语音文件,分析并读取文件头和数据信息,y为数据信息、Fs为采样频率、bits为样本位数
m=wavread('C:\Users\Administrator\Desktop\zys.wav',1); 将文件的第一个数据读取并示出来
实验二语音信号的时域参量分析
一、实验学时:2 学时
二、实验的任务、性质与目的:
(1)增强学生对语音时域分析理论的理解,尤其是语音的短时能量、幅度和过零率的的分析和应用;
(2)进一步提高学生分析问题和解决问题的能力从而培养学生初步掌握进行科学研究的方法和总结实验结果的能力。
三、实验原理和步骤:
(1)利用MATLAB或C语言,针对ringout.wav文件,求取语音信号的短时能量函数、短时平均幅度函数和短时平均过零率三大时域参量;三大时域参量的定义式是:短时能量函数和短时平均幅度函数
(2)将三大时域参量的结果用波形图的方式显示出来;
(3)分析并标识波形图上的清浊音信息。
四、实验设备
PC机。
五、实验源程序及结果
[y,Fs,bits]=wavread('C:\Users\Administrator\Desktop\ringout.wav');
T=1/Fs;
N=input('窗口长度为:');
h=linspace(1,1,N);
En=conv(h,y.*y); subplot(4,1,1),
plot(y)
subplot(4,1,2),
plot(En)
legend('短时能量函数');
Mn=conv(h,abs(y));
subplot(4,1,3),
plot(Mn)
legend('短时平均幅度');
n=length(y);
for i=1:n
if y(i)>=0
a(i)=1;
else
a(i)=-1;
end
end
for i=1:n
if i==n
b(i)=a(i);
else
b(i)=a(i+1)-a(i);
end
w(i)=abs(b(i))/2;
end
subplot(4,1,4)
s=0;
x=1;
for i=1:n-1
if(rem(i,200)~=0)
s=s+w(i);
else
m(x)=s;
s=0;
x=x+1;
end
end
plot(m)
legend('短时过零率');
实验三语音信号的基音周期检测和线性预测分析
一、实验学时:4 学时
二、实验的任务、性质与目的:
1、理解自相关函数的概念、性质和应用,特别是在基音周期检测和线性预测分析(LPC)中的应用;
2、进一步增强学生对语音时域分析理论的理解,尤其是语音基音周期检测的分析和应用;
3、深入理解线性预测分析的概念和原理,并利用LPC 的自相关法对语音进行预测分析。
三、实验原理和步骤:
(1)利用MATLAB 或 C 语言,针对ringout.wav 文件和姓名.wav文件,求取语音信号的短时自相关函数;
(2)画出自相关函数波形,分析清浊音性质,检测基音周期;
(3)利用Durbin 递推算法,设定采样频率和预测阶数,求解语音(名字)的预测系数;(4)画出原始语音的波形、预测语音波形以及预测误差波形,并分析和比较。
四、实验设备
PC机。
五、实验源程序及结果
自相关函数波形
Wn=[60/8000,500/8000];
n=[1:240];
B=FIR1(239,Wn,'bandpass');
Y=wavread('C:\Users\Administrator\Desktop\ringout.wav');
temp=Y(3271:3510);
wc1=0.0075;
wc2=0.9625;
wn=[wc1/pi,wc2/pi];
h=fir1(239,wn,blackman(240));
h=reshape(h,240,1);
temp=temp.*abs(h);
temp2=reshape(temp,1,240);
temp=temp2.*B;
Rn1=zeros(1,240);
for nn=[1:240]
for ii=[1:240-nn]
Rn1(nn)=Rn1(nn)+temp(ii)*temp(nn+ii);
end
end
jj=[1:240];
