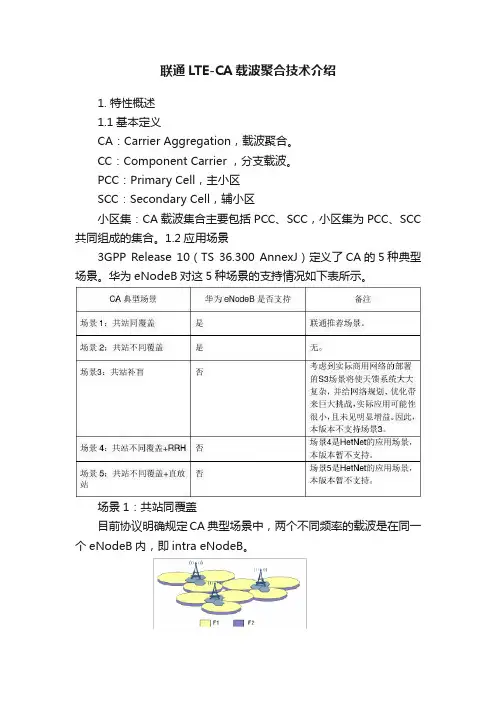

联通LTE CA载波聚合技术介绍

1.特性概述
1.1基本定义
CA：Carrier Aggregation，载波聚合。

CC：Component Carrier ，分支载波。

PCC：Primary Cell，主小区
SCC：Secondary Cell，辅小区
小区集：CA载波集合主要包括PCC、SCC，小区集为PCC、SCC共同组成的集合。

1.2应用场景
3GPP Release 10（TS AnnexJ）定义了CA的5种典型场景。

华为eNodeB对这5种场景的支持情况如下表所示。

场景1：共站同覆盖
目前协议明确规定CA典型场景中，两个不同频率的载波是在同一个eNodeB内，即intra eNodeB。

F1：载波频率1
F2：载波频率2
场景2：共站不同覆盖
场景3：共站补盲
场景4：共站不同覆盖+RRH
场景5：共站不同覆盖+直放站
1.3载波聚合类型
标准上支持的CA载波聚合类型有：Intra-Band和Inter-Band，详细如下：
类型1：Intra-band contiguous component carriers aggregated
类型2：Intra-band non-contiguous component carriers aggregated
类型3：Inter-band non-contiguous component carriers aggregated
注：协议规定，连续两个CC的载波间隔必须为300kHz的整数倍，以保证子载波的正交性；若非连续载波，没有要求。

1.4网元要求
CA特性对于网元的要求，如下表所示：
1.5载波管理
载波聚合状态：
CA UE共有三种状态：SCell（Secondary Cell）配置未激活、SCell配置并激活、SCell未配置。

CA UE将满足A4测量门限值的小区上报给eNodeB，如果该小区与PCell（Primary Cell）属于同一个CA Group，那么eNodeB下发RRC Connection Reconfiguration 将其配置为该CA UE的SCell。

当CA UE上报SCell的，通过RRC Connection Reconfiguration 将该CA UE的SCell删除。

如果打开载波管理（LAOFD-00100106 Carrier Management）开关（亦即设为ON），在CA UE数据量不大的情况下可以去激活SCell从而节省UE在SCell的盲检、收发数据的能耗，以及上行CSI 反馈。

当CA UE数据量大于一定门限时，则可以快速激活SCell，以提升CA UE的数据量吞吐能力。

如下图所示。

业务量触发的SCell激活：
当CA UE已配置SCell但未激活，满足如下条件：
●RLC缓存数据量> max (RLC出口速率* ,
●并且RLC 首包时延>
eNodeB将下发MAC CE（MAC Control Element），快速激活该CA UE的SCell：
●如果是GBR承载（此时业务已经在PCell上建立了），此时先判决该GBR业
务满意率是否满足，如果满足就不激活；如果不满足则尝试激活。

●如果是non GBR承载，需要判决当前是否已经达到了UE的AMBR，若已达
到就不激活，否则激活该SCell。

为了保持eNodeB和UE侧能够同步，在UE正确接收到MAC层激活信令之后的第x个子帧(n为下发MAC信令时子帧号，n+x子帧为真正激活的时间)上，eNodeB和UE同时激活；这个x由物理层协议来确定（FDD：x为8）。

业务量触发的SCell去激活：
当CA UE每个承载都满足：
●RLC出口速率<
●并且RLC缓存<
eNodeB将下发MAC CE，去激活该CA UE的SCell。

1.6eNodeB CA约束
CA特性的主要实现或约束包括如下：
➢考虑到在实际应用场景中很少会出现同站两载波的CP配置不同的情况，所以中，在配置小区集时，要求两载波的CP设置相同，即要么两载波都是Normal CP，要么都是
Extended CP。

➢3GPP TS 协议规定，对于上行载波聚合的UE，不配置TTI Bundling。

当前版本虽然不支持上行聚合，但实际产品实现中考虑降低产品复杂度，当CA UE配置TTI Bundling
后，会删除SCell。

后续版本可能会继续优化。

➢在载波聚合场景下，当前华为产品实现中对于CA UE不进行ANR测量，有效减少算法复杂度。

建网初期CA UE渗透率较低，ANR特性由non CA UE支持即可。

➢中CA与共载频共享场景的配合，只考虑两个载波都是A、B运营商共享的场景。

对于F1频点由A、B共享，而F2频点A独享的场景，引入CA后B运营商的CA UE也可
能会将F2频点作为SCell。

➢由于当前测试终端不能同时支持CA与4T，如果在4T的网络中打开CA，UE性能将大幅下降。

暂时没有看到商用终端有同时支持CA和4T的计划。

➢，华为eNodeB支持的中国联通典型载波聚合频段组合如下表所示：
1、请关注上述表格“Bandwidths (MHz)”列与“Version and BW”列之间的约束关系。

“Bandwidths (MHz)”列中的带宽聚
合后的带宽值不能超过第三列的限制。

2、Band1（）暂不支持CA。

➢中国联通支持LBBPd+LBBPd以及LBBPd3的基带板配置，具体的基带板组合场景如下：
LBBPd1+LBBPd2（支持3个2T2R小区+ 3个2T2R/2T4R小区）
2块LBBPd1（各支持3个2T2R小区）
2块LBBPd2（各支持3个2T2R小区，或2T2R+2T4R小区，或3个2T4R小区）
1块LBBPd3（支持6个2T2R小区）
➢只支持下行2CC，上行1CC配置
➢不考虑通过BBU互联支持CA
➢目前仅有TUE支持CA特性
2.测试组网
CA测试组网和一般的LTE环境组网没有区别，如下图所示：
CA测试在各种测试要求下的组网，区别在于空口，取决于使用几个RRU以及客户的具体测试要求：
如果是单载波RRU，则PCC和SCC各承载在一个RRU上，需要依照“CA测试典型组网：双RRU”进行环境搭建；
如果是双载波RRU，则依照“CA测试典型组网：单RRU”进行环境搭建；
2.1CA测试典型组网：双RRU
此组网环境采用两个独立RRU，ENB的主集合路后分别接UE的两个主集，ENB的分集合路后分别接UE的两个分集。

在外部测试过程中，根据客户的测试要求和现场物料情况，存在三种可能的组网：TestBed测试、外场测试。

这两种组网对于Uu口的环境准备存在一些差别，TestBed测试组网中，RRU信号均通过射频跳线封闭接入TUE，外场测试组网中，TUE则通过小天线搜索RRU的开放式信号。

1、 TestBed测试组网：：
信号从RRU出来一般需要经过60dB衰减，使RSRP调节到-60~-80dB以保证TUE最佳吞吐率。

建议采用30dB固定衰减器加可调衰减器来组网，便于信号微调：
2、外场测试
如果客户要求在外场测试，则不需通过衰减器调整信号，通过改变TUE的位置来寻找最佳RSRP 和SINR的测试点（见测试选点）。

2.2CA测试典型组网：单RRU
若使用双载波RRU，组网图如下，ENB的主集分路后接UE的两个主集，ENB的分集分路后接UE的两个分集。

建议使用30dB固衰、可调衰减器、功分器来进行组网。

外部测试组网图可类比双RRU组网。
