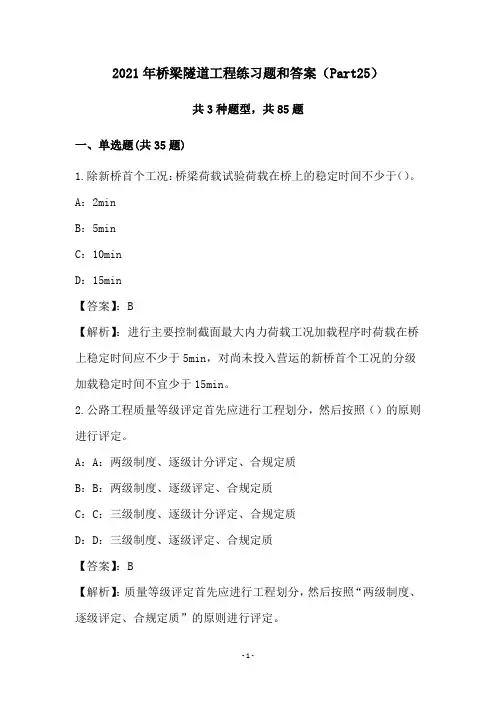

2021年桥梁隧道工程练习题和答案(Part25)

2021年桥梁隧道工程练习题和答案（Part25）共3种题型，共85题一、单选题(共35题)1.除新桥首个工况：桥梁荷载试验荷载在桥上的稳定时间不少于（）。

A：2minB：5minC：10minD：15min【答案】：B【解析】：进行主要控制截面最大内力荷载工况加载程序时荷载在桥上稳定时间应不少于5min，对尚未投入营运的新桥首个工况的分级加载稳定时间不宜少于15min。

2.公路工程质量等级评定首先应进行工程划分，然后按照（）的原则进行评定。

A：A：两级制度、逐级计分评定、合规定质B：B：两级制度、逐级评定、合规定质C：C：三级制度、逐级计分评定、合规定质D：D：三级制度、逐级评定、合规定质【答案】：B【解析】：质量等级评定首先应进行工程划分，然后按照“两级制度、逐级评定、合规定质”的原则进行评定。

3.在用桥梁承载能力检算系数确定时，缺损状况、材质强度和自振频率对应的权重为（）。

A：A：0.4：0.3：0.3B：B：0.3：0.3：0.4C：C：0.3：0.4：0.3D：D：0.2：0.4：0.4【答案】：A【解析】：圬工与配筋混凝土桥梁，应综合考虑桥梁结构或构件表观缺损状况、材质强度和桥梁结构自振频率，缺损状况、材质强度和自振频率对应的权重为0.4：0.3：0.3，再确定承载能力检算系数。

4.中碳钢和高碳钢没有明显的屈服点，通常以残余变形0.2%的应力作为名义（）。

A：A：屈服强度B：B：拉伸强度C：C：弯曲强度D：D：极限强度【答案】：A【解析】：在常温条件下，对没有明显屈服现象的钢材标准试样进行拉伸试验，由于没有明显的屈服现象，可以取对应于某一规定塑性延伸率对应的应力作为规定塑性延伸长度，作为这类钢材的强度指标。

通常取塑性延伸率为0.2%所对应的应力作为规定塑性延伸强度。

5.隧道监控量测，洞内必测项目各测点应埋入围岩深度不得小于（）。

A：0.1m,B：0.2mC：0.3mD：0.5m【答案】：B【解析】：测点及测桩应牢固可靠、不松动、不移位，测桩锚固深度不小于20cm。

浅谈公路桥梁板式橡胶支座抗剪弹性模量

浅谈公路桥梁板式橡胶支座抗剪弹性模量简要介绍板式橡胶支座抗剪弹性模量试验方法，并从几个方面分析影响板式橡胶支座抗剪弹性模量的因素标签：公路桥梁；板式橡胶支座；抗剪弹性模量前言公路桥梁板式橡胶支座作为公路桥梁的配套产品，它是桥梁上下部结构的重要传力构件，直接影响桥梁的使用寿命和结构安全。

抗剪弹性模量作为板式橡胶支座重要的成品力学性能指标之一，在一定程度上反映了板式橡胶支座的质量。

本文介绍下板式橡胶支座抗剪弹性模量的试验方法步骤和对影响板式橡胶支座抗剪弹性模量的因素进行分析。

一、抗剪弹性模量的试验方法步骤根据交通部行业标准《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，试验前应将试样直接暴露在标准温度230C±50C下，停放24h，以使试样内外温度一致。

《公路桥梁板式橡胶支座》（JT/T4—2004）中规定，实测抗剪弹性模量G1 与相应抗剪弹性模量标准值G的偏差不得大于±15%。

试验时应按以下步骤进行试验：（1）在试验机的承载板上，应使支座顺其短边方向受剪，将试样及中间钢拉板按双剪组合配置好，使试样和中间钢拉板的对称轴和试验机承载板中心轴处在同一垂直面上，精度应小于1%的试件短边尺寸。

为防止出现打滑现象，应在上下承载板和中间钢拉板上粘贴高摩擦板，以确保试验的准确性。

（2）将压应力以（0.03～0.04）Mpa/s的速率连续地增至平均压应力，并在整个抗剪试验过程中保持不变。

（3）调整试验机的剪切试验机构，使水平油缸、负荷传感器的轴线和中间钢拉板的对称轴重合。

（4）预加水平力。

以（0.002～0.003）Mpa/s的速率连续施加水平剪应力至剪应力τ1=1.0MPa，持荷5min，然后以连续均匀的速度卸载至剪应力为0.1MPa，持荷5min，记录初始值。

预载三次。

（5）正式加载。

每一加载循环自τ1=0.1MPa开始，每级剪应力增加0.1MPa，持荷10min，采集支座变形数据，至τ1=1.0MPa为止。

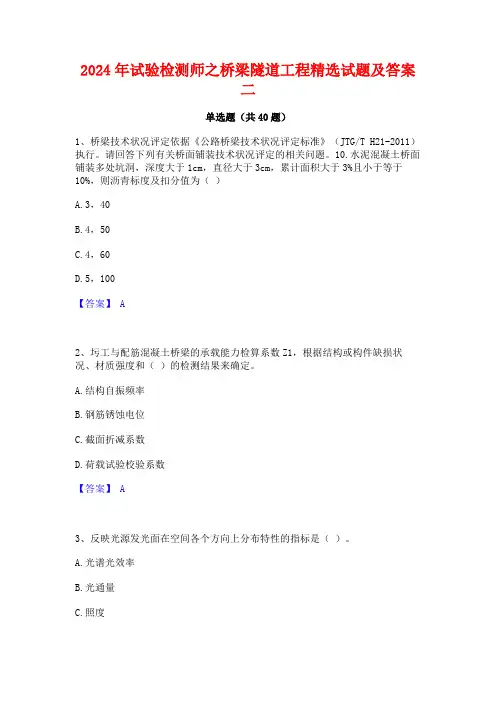

2024年试验检测师之桥梁隧道工程精选试题及答案二
