光学纳米测量技术
纳米材料的检测分析技术
分辨率较高，操作简单，但需要将样品进行镀金处理，且对生物样品有一定的损伤。
原子力显微镜技术
1
利用微悬臂上的一端针尖接触样品表面，通过检 测针尖与样品表面原子之间的相互作用力来获得 样品的形貌和成分信息。
2
可以观察纳米材料表面的原子级细节，对于研究 纳米材料的表面性质和界面行为具有重要意义。
02
可以检测纳米材料中的化学键振动和转动，从而推断出材料的
分子结构和化学组成。
可以用于表面增强拉曼散射(SERS)技术，提高检测灵敏度和分
03
辨率。
核磁共振技术
01
利用核自旋磁矩进行研究物质结构和化学键的检测技术。
02
可以提供分子内部结构和化学环境的信息，有助于了解纳米 材料的分子结构和化学组成。
通过对纳米材料的结构和 性能进行深入了解，为新 材料的研发提供指导和依 据。
评估环境影响
检测分析纳米材料在环境 中的分布、迁移和降解情 况，评估其对环境和生态 的影响。
检测分析技术的发展历程
起步阶段
成熟阶段
20世纪80年代初，随着纳米科技的兴 起，人们开始关注纳米材料的检测分 析技术。
21世纪初至今，检测分析技术不断优 化和完善，成为纳米科技领域的重要 支撑。
环境领域
用于水处理、空气净化和土壤 修复等。
医疗领域
用于药物输送、生物成像和癌 症治疗等。
电子信息领域
用于制造高性能计算机、电子 器件和光电器件等。
02
纳米材料检测分析技术概述
检测分析的目的和意义
确保产品质量
通过检测分析，确保纳米 材料的质量和性能符合预 期要求，保证产品的可靠 性和安全性。
纳米粒度仪的原理是怎样的呢
纳米粒度仪的原理是怎样的呢纳米粒度测量是一个非常重要的领域，因为纳米颗粒在很多领域都有着广泛的应用，如生物医学、材料科学、环境学等等。
纳米颗粒的粒径大小对其性质影响很大，因此了解纳米颗粒的粒径分布非常重要。
纳米粒度仪就是用来测量纳米颗粒粒径分布的工具。
本文将介绍纳米粒度仪的原理。
什么是纳米粒度仪？纳米粒度仪是一种用于测量纳米颗粒粒径分布的仪器。
纳米粒度仪通常使用激光散射技术，这种技术基于光散射现象，利用光学原理对材料中的颗粒进行测量。
激光散射原理激光散射是一种光学现象，当激光束照射到物质表面时，由于光波与物质相互作用，光波的能量将被物质所吸收、散射、反射和透射。
其中散射是指光波被物质散射到不同的方向上。
这种散射分为两种，一种是弹性散射，也称为雷利散射，另一种是非弹性散射，也称为拉曼散射。
纳米粒度仪通常使用光学原理来测量纳米颗粒的大小。
激光散射技术是纳米颗粒测量中最常用的技术之一，该技术利用了光散射现象。
当激光束照射到物质中的纳米粒子时，光波被颗粒所散射，而散射光的强度与颗粒的大小和分布有关。
因此，通过测量散射光的强度，可以推算出颗粒的大小和分布。
纳米粒度仪的工作原理纳米粒度仪测量纳米颗粒的原理是光学散射。
在纳米粒度仪中，激光束照射在物质中的粒子上，散射光被收集并分析。
纳米粒度仪通常使用人工智能技术对数据进行处理，得到纳米颗粒的尺寸和分布。
光散射角度分布在散射光的角度分布中，有两个比较重要的方向，一个是正向散射方向，另一个是侧向散射方向。
正向散射方向用于粒径较大颗粒的测量，侧向散射方向用于测量较小颗粒。
通过测量两个方向的散射光的强度，可以计算出颗粒的粒径分布曲线。
动态光散射技术动态光散射技术（DLS）是纳米粒度仪中最常用的技术之一，它利用了散射光的自相关函数来分析纳米颗粒的大小和分布。
DLS使用时间域光学技术进行测量，当粒子被激光束照射时，粒子在液体中运动并发生散射。
由于散射光在时间上的连续变化，其自相关函数呈现出衰减的趋势。

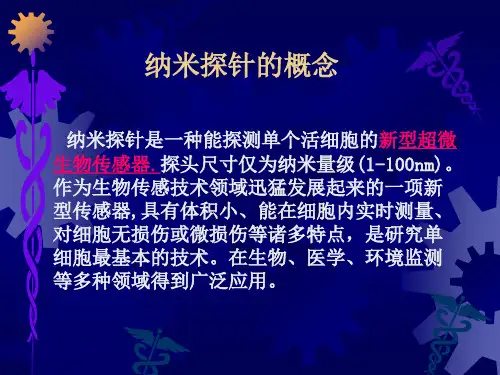

纳米探针与诊断技术
③ 半导体量子点荧光量子产率高，发光度强， 光化学稳定性好，不易被光解或漂白。
核一壳结构的半导体量子点的发光强度比目 前用的有机荧光染料分子强20倍，光化学稳定 性则提高了100倍以上，这有利于对标记物进 行长时间的观察研究。
电化学式：包括电位式、电流式、电导式；
光学式：包括吸光式、反光式、发光式。
二、纳米技术与生物传感器
纳米技术(nanometer technology）是用 单个原子、分子制造物质的科学技术。其主要针 对1～100ｎｍ之间的尺寸,该尺寸处在原子、分 子为代表的微观世界和宏观物体交界的过渡区域, 这样的系统既非典型的微观系统亦非典型的宏观 系统,突出表现为表面效应、体积效应、量子效 应和宏观量子隧道效应四大效应.
3、非侵入性活体成像
Kim等用量子点荧光探针研究乳腺癌的前 哨淋巴结.用磷酸氢包裹发射波长为840一 860nm的量子点，然后将量子点分别通过小鼠 模型的足垫皮内和猪模型的股部皮内注射，通 过活体成像在体外可分别清楚显示距皮肤1 cm 下的腹股沟和腋下前哨淋巴结以及周围的淋巴 管道，并经手术切除后组织学证实该方法的特 异性，达到了体外对前哨淋巴结“光学活检” 的目的。
一）基本组成结构及光学特征
1、组成结构： 半导体量子点或称为半导体纳米微晶体
(scmiconductor nanocrystal )，它是由Ⅱ一 Ⅵ族元素(如CdSe,CdS等)或Ⅲ一V族元素(如 InP, InAs)组成的尺寸小于1OOnm的半导体纳 米微晶体。
当这些半导体纳米微晶体的直径小于其 玻尔直径(< lOnm)时，这些半导体纳米微晶体 由于受到量子尺寸效应和介电限域效应的影响， 表现出其独特的光学特征。
纳米光学技术的基本原理和实验操作流程
纳米光学技术的基本原理和实验操作流程纳米光学技术是一种运用光学原理研究和操作纳米级尺度物质的科学技术。
它结合了纳米科学和光学技术的优势，可以对微观世界进行实时、非破坏性的观测和操控，为材料科学、生物医学、信息技术等领域的发展带来了新的机遇和挑战。
基本原理：纳米光学技术主要利用光的传播性质和与物质相互作用的特点，通过调控光的波长、强度和相位等参数，来实现对纳米级尺度物质的探测、成像和加工。
其中，主要包括以下几个基本原理：1. 表面等离子共振（Surface Plasmon Resonance，SPR）：当光散射到金属纳米结构表面时，可以引发共振现象，即表面等离子共振。
利用这种现象，可以测量样品中等离子体积浓度、膜的厚度以及分子的亲和力等物理和化学信息。
2. 全息术（Holography）：通过利用光的干涉和衍射效应，将光的信息存储在照相底片或光敏材料上，形成全息图像。
利用全息术可以实现高分辨率的成像和三维重建，对纳米级尺度结构进行表征和研究。
3. 等离子体共振（Plasmon Resonance）：金属纳米颗粒具有独特的光学性质，当光与金属纳米颗粒相互作用时，可以产生等离子体共振现象。
例如，纳米金颗粒可以吸收和散射光，也可以通过改变光的频率或波长来调控等离子体共振的吸收和散射效应，从而实现纳米结构的探测和成像。
实验操作流程：进行纳米光学实验需要以下步骤和条件：1. 准备样品：根据实验目的选择和准备相应的纳米级尺度样品，可以是金属纳米颗粒、纳米材料薄膜或纳米生物分子等。
2. 光源选择：根据实验需求选择合适的光源。
常用的光源有氙灯、激光器和白炉等，其中激光器是常用的高亮度、高直流和单色性光源。
3. 光学系统搭建：根据实验需要搭建好合适的光学系统，包括光路调整、光学元件选择和安装等。
光学系统可以由准直器、物镜、滤光片、调制器等组成。
4. 数据采集与分析：根据实验设计选择合适的数据采集设备，例如像素均衡相机或光谱仪。
纳米测量技术现在与未来
ห้องสมุดไป่ตู้
一、纳米测量产生的时代背景
测量技术与工业生产技术相互促进、相互提 高。可以说纳米测量正是顺应微电子工业集成电路 制作、机械工业和国防工业超精密加工的需要而发 展起来的。以微电子工业为例，美国Inter公司已经 在实验室内采用超短紫外线激光光刻技术成功地实 现了分辨率为130nm线路的制造工艺。美国不久前 提出的超电子学研发计划，要求未来的电子器件要 比现有的电子器件的存储密度高（ 5~100 ）倍，速 度快（ 10~100 ）倍，功耗则要小于现在器件功耗 的 2% 。要实现这一目标，电子器件的尺寸必将进 入纳米技术的尺度范围，即要小于100nm。为此， 微电子器件过渡到纳米电子器件是21世纪的必然。 2003年Serbin等采用飞秒激光诱导无机/有机混合材 料的双光子聚合，获得了结构尺寸小于200nm，周 期为450nm的三维结构和光子晶体。同时，机械工 业的超精密加工能力也已达到纳米量级。为由美
三、可实现纳米测量的技术和仪器
纳米级测量技术在本文专指：纳米级精度的尺 寸及位移的测量，纳米级表面形貌的测量。 近十几年来，随着测量技术的飞速发展，至今 已经出现了多种可以实现纳米测量的技术和仪器。 现在纳米级测量技术主要有两个发展方向：光干涉 测量技术和扫描显微测量技术。
1. 光干涉测量技术
这种方法是利用光的干涉条纹的提高其测量 分辨率。由于纳米级测量彩波长很短的激光或 X 射 线，故可以有很高的测量分辨率。光干涉测量技术 既可用于长度和位移的精确测量，也可用于表面显 微形貌的测量。下面介绍利用此原理的测量方法。 （1）双频激光干涉测量仪：图1是双频激光干 涉测量系统的原理图。双频激光干涉测量系统受环 境干扰的影响比单频激光测量系统要小很多，使测 量精度大大提高，因而这种测量系统得以广泛的生 产应用。常用的双频激光干涉测量系统测长度时分 辨率达到 0.01 μ m ，采用空气参数补偿后测量精度 达0.1μm以上。
纳米技术 纳米材料电阻率的接触式测量方法 通则
纳米技术，作为当代科技领域的热门话题，其应用领域日益扩大，其中纳米材料的研究和应用备受关注。
而纳米材料的电阻率测量方法，是纳米技术领域中的一个重要的研究内容。
本文将就纳米材料电阻率的接触式测量方法进行介绍和探讨。
一、纳米材料的特点纳米材料是指至少在一个空间维度上具有尺寸小于100纳米的物质。
纳米材料由于其尺寸小、界面效应大、量子尺寸效应显著等特点，使得其具有许多传统材料所不具备的特殊性能，如磁、电、光、力学等性质。
目前，纳米材料已经被广泛应用于电子器件、传感器、生物医药、能源储存等领域。
二、纳米材料电阻率的测量意义纳米材料的电阻率是其重要的物理性质之一，它直接影响着纳米材料在电子器件、电阻传感器等领域的应用。
准确、可靠地测量纳米材料的电阻率是纳米技术研究领域中的一个关键问题。
三、传统电阻率测量方法的局限性以往常用的测量纳米材料电阻率的方法，如四探针法、焦耳热法等存在一些局限性。
四探针法需要制备特殊的探针样品，且对样品的尺寸和形状要求严格；焦耳热法对测量温度和样品形状等要求严格，且具有一定的危险性。
寻求一种准确、简便、可靠的纳米材料电阻率的测量方法显得尤为重要。
四、接触式测量方法的原理接触式测量方法是一种通过将待测材料与标准电极或探针接触，利用电流-电压关系来测定电阻率的方法。
对于纳米材料的接触式测量方法，可选用纳米尺度的电子束或原子力显微镜探针等。
五、接触式测量方法的优势相对于传统的电阻率测量方法，接触式测量方法具有以下优势：接触式测量方法无需特殊的样品制备，减小了实验的难度；接触式测量方法不需要高温或高压环境，能够在常温下进行测量，极大地减小了实验的危险性；第三，接触式测量方法可以快速、准确地获得纳米材料的电阻率。
六、接触式测量方法的应用接触式测量方法已经被广泛应用于纳米材料电阻率的研究中。
包括利用扫描隧道显微镜、原子力显微镜等探针进行接触式测量，通过测得的电流-电压关系来计算纳米材料的电阻率。
纳米材料的表征与测试技术
纳米材料的表征与测试技术纳米科技是21世纪最具发展前景的领域之一，而纳米材料作为纳米科技的重要组成部分，其性质和性能的表征与测试显得尤为重要。
本文将介绍纳米材料的表征方法和测试技术，以期为相关领域的研究提供有益的参考。
原子力显微镜是一种用于研究纳米材料表面形貌和微观结构的强大工具。
它利用微悬臂感受样品原子间的相互作用力，从而获得样品的表面形貌和粗糙度等信息。
AFM不仅可以观察纳米粒子的形貌，还可以用于研究表面修饰和吸附等现象。
透射电子显微镜是通过电子束穿过样品获取信息的一种仪器。
在纳米材料的表征中，TEM可以用来观察纳米粒子的形貌、尺寸和分布等信息。
TEM还可以用于研究纳米材料的内部结构、界面等现象。
X射线衍射是一种用于研究材料晶体结构和相变的重要手段。
通过测量X射线的衍射角度，可以获得样品的晶体结构、晶格常数和相组成等信息。
在纳米材料的表征中，XRD可以用于研究纳米粒子的物相、结晶度以及分子结构等信息。
扫描隧道显微镜主要用于测量样品的表面形貌和电子云分布。
在纳米材料的测试中，STM可以用于研究纳米结构的电子性质、表面修饰和分子吸附等现象。
STM还可以用于测量纳米材料的隧道电流和电阻等电学性质。
紫外-可见光谱是一种用于研究材料光学性质的重要手段。
在纳米材料的测试中，UV-Vis可以用于测量纳米材料的光学性质，如吸收光谱、反射光谱和透射光谱等。
通过分析这些光谱数据，可以获得纳米材料的光学带隙、粒径分布和成分等信息。
热重分析是一种用于研究材料热稳定性和质量变化的重要技术。
在纳米材料的测试中，TGA可以用于研究纳米材料在不同温度下的热稳定性、分解行为和热反应动力学等。
TGA还可以用于测量纳米材料的比表面积和孔径分布等物理性质。
本文介绍了纳米材料的表征方法和测试技术。
这些技术和方法在纳米材料的研究和开发中发挥着重要的作用，帮助科学家们深入了解纳米材料的性质和性能。
随着纳米科技的不断发展，相信未来会有更多更先进的表征和测试技术涌现，为纳米材料的研究和应用提供更全面的信息。
纳米测试技术
精密测试技术论文纳米测试技术在微电子中的应用姓名：杜翠翠学号：04091055班级：04091102引言纳米技术（nanotechnology）是用单个原子、分子制造物质的科学技术。
纳米科学技术是以许多现代先进科学技术为基础的科学技术，它是现代科学（混沌物理、量子力学、介观物理、分子生物学）和现代技术（计算机技术、微电子和扫描隧道显微镜技术、核分析技术）结合的产物。
纳米技术兴起于20世纪80年代，随着它的逐步发展和完善，人类将必然在认识和改造自然方面进入一个前所未有的新阶段关键词：纳米技术，传感器，测试计量，存储技术一、课题研究背景微/纳米技术作为当前发展最迅速，研究广泛、投入最多的科学技术之一，被认为是当前科技发展的重要前沿。
在该科技中，微/纳米的超精密测量技术是代表性的研究领域，也是微/纳米科技得以发展的前提和基础。
在微/纳测量领域，基础问题包括纳米计量、纳米测量系统理论与设计、微观形貌测量等方面，主要研究问题和方向为：基于扫描电子显微镜的精密纳米计量、微纳坐标测量机（分子测量机）、基于干涉的非接触微观形貌测量、基于原子晶格作刻度的X 射线干涉测量及其与光学干涉仪的组合原理、纳米测量系统设计理论和微纳尺寸测量条件的研究等。
涉及的重要工程测量问题有：面向MEMS 和MOEMS 的微尺度测量、面向22 nm～45 nm极大规模集成电路制造的测量等。
无论是集成电路技术，还是微系统技术或纳米技术，其共同的特征是功能结构的尺寸在微米或纳米范围，因此可以统称为微纳米技术。
微纳米技术依赖于微纳米尺度的功能结构与器件。
实现功能结构微纳米化的基础是先进的微纳米加工技术。
在过去50年中，正是微纳米加工技术的发展促进了集成电路的发展，导致集成电路的集成度以每18个月翻一番的速度提高。
现代微纳米加工技术已经能够将上亿只晶体管做在方寸大小的芯片上。
除了集成电路芯片中的晶体管越做越小，微纳米加工技术还可以将普通机械齿轮传动系统微缩到肉眼无法观察的尺寸（如下图2.1所示）。
纳米测量方法及其研究进展综述
２０ ０ ７年 １ ２月
宇航 计 测技 术
Ｊ ｕ ｎ ｌｏ ｔ ｎ ｕｉ ｔ ｌｇ ｎ ａ ｕｅ ｎ ｏ ｒ ａ ｆＡｓ ｏ ａ ｔ Ｍｅｒ ｏ ｙ ａ ｄ Ｍｅ ｓ ｒｍｅ ｔ ｒ ｃ ｏ
Ｄ ｃ ．０ ７ ｅ ．２０
Ｖｏ ． １２７． ． Ｎｏ ６
ＰＥＩＹａ ｐｅ ｇ — ｎ
ห้องสมุดไป่ตู้
（ ｅ ｉ ｅｏｐ ｃ ｎｔｕ ｒ ｔ ｌ ｙａ ｄＭ ａｕｅ ｎ Ｔｃ ｎｌ ｙ Ｂ ｒｎ ０ ０ ６ Ｂ ｒｎ Ａ ｒｓａｅＩｓｔｔ ｆ ｒ ｏ ｎ ｅｓｒ ｇ ｉ ｅ ｏ Ｍｅ ｏ ｇ ｍｅｔ ｅｈ ｏ ｇ ， ｅ ｉ １０７ ） ｏ ｇ
Ｋｅ ｒ Ｎａ ｏ ｔｅ ｔ ｃ ｏｏ ｙ Ｍｅ ｓ ｒ ｍｅ ｔ Ｌａ ｅ ｎ ｅ ｆｒ ｍｅｅ ｙ ｗｏ ｄｓ ｎ ｍｅ ｒ ｅ ｈｎ ｌｇ ａ ｕ ｅ ｎ ｓ ｒｉ ｔｒｅ ｏ ｔｒ
１ 引 言
纳米 技术 是二 十世 纪八 十年 代发 展起来 的新兴
已经 不被 人们 所 陌生 ， 为 国际 上研 究 的最 热 门的 成 领域 之一 。纳 米测 量学在 纳米 技术 中起 着举足 轻重
宇航 计 测技 术
２０ 焦 ０７
技 这 技术的 很大程度上提高了 术， 些 应用 干涉仪的 ３ 光 学 纳 米 测 量 方 法
测量分 辨力 。
由于扫描 探针 显微 技术 最终 还要 由一些 光学 的
２ 非光 学纳 米 测 量 方 法
１８ ９ ２年 ， ｉｎｎ ， ｏ ｒｒ 人 发 明 了 扫描 Ｇ Ｂｎ ｉｇ Ｈ Ｒ ｈｅ 等 电子显 微镜 （ Ｔ ， Ｓ Ｍ） 开辟 了微 观 尺 寸测 量 的新 研 究 领域 。根据 扫描 隧道 显 微 镜 的基 本 原 理 ， 随后 又发 展 了具 有纳米 级准 确 度 的 扫描 探 针 显 微镜 ， 如原 子 力 显微 镜 、 光力 显微 镜 、 力 显 微 镜 、 电力 显 微 激 磁 静 镜、 扫描 电容显 微 镜 、 描 离子 显 微技 术 、 描热 显 扫 扫 微 镜 、 子扫描 隧道 显微 镜 、 场光学 显微 镜等 。这 光 近
光刻机的纳米级测量技术确保芯片制造的精度与稳定性
光刻机的纳米级测量技术确保芯片制造的精度与稳定性随着科技的发展，芯片在电子产品中的应用越来越广泛。
而在芯片的制造过程中，光刻技术的精度和稳定性显得尤为重要。
本文将介绍光刻机的纳米级测量技术，探讨其如何确保芯片制造的精度与稳定性。
1. 光刻机的作用和原理光刻机是芯片制造过程中的关键设备之一，其主要作用是使用光学镜头将模板上的图案投射到硅片上。
利用紫外光的短波长特性和准直、投影等技术，使得图案能够高精度地转移到硅片上。
光刻机的精度和稳定性对芯片的性能和可靠性有着直接影响。
2. 纳米级测量技术的应用为了确保光刻机的精度和稳定性，纳米级测量技术被广泛应用于光刻机制造和维护的过程中。
该技术通过精密的测量仪器和传感器，实时监测和控制光刻机的各项参数，以达到最佳的制造效果。
3. 纳米级测量技术的原理和方法(1) 激光干涉技术：利用激光的干涉原理，测量出设备的各部分相对位置和偏移量，从而实现对设备的高精度控制。
(2) 原子力显微镜技术：利用扫描探针探测器，实现对芯片表面的原子级别测量，以检测材料的形貌和特性。
(3) 电子束曝光技术：利用电子束的高能量和精细控制，实现对图案的精确曝光，从而提高光刻机的分辨率和制造精度。
(4) 光学微影技术：利用高分辨率的光学显微镜观察芯片表面的形貌和特征，通过图像处理和分析，得出相应的测量结果。
4. 纳米级测量技术的优势和挑战(1) 优势：纳米级测量技术具有高精度、高分辨率和非接触式等特点，能够满足光刻机对精度和稳定性的要求。
(2) 挑战：纳米级测量技术在实际应用中仍面临着测量速度、测量范围和设备复杂度等问题，需要不断进行技术创新和改进。
5. 纳米级测量技术在芯片制造中的应用案例(1) 制造过程监控：利用纳米级测量技术对光刻机进行实时监测和控制，确保制造过程中的精度和稳定性。
(2) 素材检测与选择：利用纳米级测量技术对芯片制造中的关键材料进行分析和检测，确保材料的质量和性能。
(3) 芯片检测与修复：利用纳米级测量技术对制造完成的芯片进行检测和修复，以提高芯片的可靠性和出货率。
STM-AFM-LFM三种光学纳米测量技术介绍
实例分析
14
thanks
15
北京交通大学
三种光学纳米测量技术
1
Contents
目录
1
扫描隧道显微镜 STM
2
原子力显微镜 AFM
3
激光力显微镜 LFM
2
光学纳米测量技术
原子尺寸：10-10m
将纳米尺度的空间变化转化为目前 科技技术能够接收和处理的信息
变换成什么信息？
怎么变换？
电流电压变化、相干光干涉的条纹变化、电容的变化、受力的变化等等。。。。。。
8
光学纳米测量技术（2）- - -AFM
检测微悬臂弯曲的三种方法（一）---隧道电流法 优点： 灵敏度高 不需要特别的检测手段， 只需要在STM上稍作改 进 缺点： 当微悬臂上产生隧道电流 的部位被污染时，其性能 下降 带针尖的微悬臂+STM
9
光学纳米测量技术（2）- - -AFM
检测微悬臂弯曲的三种方法（二）---电容检测法
6
当原子和原子之间距离很近时，它们之间电子云的排斥力作用比原子核和电子云的 吸引力要大，所以合力表现为斥力。当2个原子分开一段距离时，电子云之间的排斥力 作用比原子核和电子云的吸引力要小，故合力表现为引力。
7
光学纳米测量技术（2）- - -AFM
原理分析
微悬臂
对力传感器的要求： 低的力弹性系数 高的横向刚性 高的共振频率 带有尽可能尖的针尖 技术（1）- - -STM
间距S<1nm
隧道电流效应
原理图
4
光学纳米测量技术（1）- - -STM
根据针尖与样品间相对运动方式的不同，STM有两种工作模式
起伏较大
起伏较小 <1nm
XRD、TEM、AFM表征粒径的方式及异同
XRD、TEM、AFM表征粒径的方式及异同晶粒（注意粒子的大小和晶粒的大小不是一个概念，在多数情况下纳米粒子是由多个完美排列的晶粒组成的）的晶相和大小，虽然也可通过更强的场发射透镜（HRTEM）得到，但是机器昂贵、操作复杂，所以实验室一般使用X射线粉末衍射仪。
XRD、TEM、AFM在表征粒径大小方面各有优势，我们将分别从原理和应用来讲解。
X射线衍射仪（XRD）当高速电子撞击靶原子时，电子能将原子核内K 层上一个电子击出并产生空穴，此时具有较高能量的外层电子跃迁到K 层，其释放的能量以X射线的形式（K 系射线，电子从L 层跃迁到K 层称为Kα）发射出去。
X射线是一种波长很短的电磁波，波长范围在0.05～0.25 nm 之间。
常用铜靶的波长为0.152nm。
它具有很强的穿透力。
X射线仪主要由X 光管、样品台、测角仪和检测器等部件组成。
XRD 物相定性分析的目的是利用XRD 衍射角位置以及强度，鉴定未知样品是由哪些物相组成。
它的原理是：由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度是物质的固有特性。
每种物质都有其特定的晶体结构和晶胞尺寸，而这些又与衍射角和衍射强度有着对应关系，因此，可以根据衍射数据来鉴别物质结构。
通过将未知物相的衍射花样与已知物质的衍射花样相比较，逐一鉴定出样品中的各种物相。
目前，可以利用粉末衍射卡片进行直接比对，也可以计算机数据库直接进行检索。
粉末X 射线衍射XRD分析仪多为旋转阳极X 射线衍射仪，由单色X 射线源、样品台、测角仪、探测器和X 射线强度测量系统所组成。
Cu 靶X 射线发生器发出的单色X 射线。
XRD 粒度分析纳米材料的晶粒尺寸大小直接影响到材料的性能。
XRD 可以很方便地提供纳米材料晶粒度的数据。
测定的原理基于样品衍射线的宽度和材料晶粒大小有关这一现象。
当晶粒小于100 nm 时，其衍射峰随晶粒尺寸的变大而宽化。
当晶粒大于100 nm 时，宽化效应则不明显。
光学纳米探针技术的应用前景
光学纳米探针技术的应用前景光学纳米探针技术是一种在纳米尺度下分析物质及其相互作用的技术。
纳米探针可以通过精确的成像和测量，获取材料的物理、化学、生物学等信息。
这项技术可以为多个领域的应用提供快速、精确、有效的解决方案。
本文将侧重于探讨光学纳米探针技术在医学、环境科学、能源领域中的应用前景。
1. 医学领域在医学领域，光学纳米探针技术将会有许多用途。
粘附在纳米探针表面的荧光探针可以在组织和细胞水平下观察生理和病理过程。
这项技术可以帮助医生更准确地诊断和治疗各种疾病。
此外，纳米探针可以被设计成针对具体病原体的治疗方法，如肿瘤标志物。
纳米探针不仅可以提高准确性，而且可以减少治疗的不利作用。
例如，在癌症治疗中，药物可以通过纳米探针的传递来精确地送达到肿瘤细胞上，避免了对正常细胞造成的伤害。
在未来，这种技术将会大大提高治疗效果，并使得医疗成本得以降低。
2. 环境科学环境科学领域也需要精细的测量工具来准确地评估环境中的化学和物理特性。
纳米探针的出现可以有效地较少对自然环境的侵害，通过获取有关污染物的信息来加强污染治理。
例如，利用纳米探针的光学性质和高分辨率成像技术可以很好地检测到水中的有害污染物。
纳米探针可以被设计为特定的分子信标，根据它们与污染物的相互作用来确保它们正确地指示了特定的污染物。
而在污染净化方面，纳米探针也可以作为污染物的控制系统，当污染物浓度达到特定的水平时，纳米探针会自动启动净化过程，以提高治理效果。
3. 能源领域能源是人们生产生活的根本，而目前为止，能源和环境之间的矛盾一直是一个难题。
而光学纳米探针技术为能源领域提供了新的可能，例如太阳能电池等发电装置。
利用纳米探针，可以更好地观察太阳能电池中光的传输和电子转移的物理过程。
而在石油勘探方面，纳米探针可以发挥出很大的作用，帮助人们从更深的地层中获取石油等能源，以满足日益增长的需求。
综上所述，光学纳米探针技术在医学、环境科学、能源领域中的应用前景是广阔的。
简述食品安全快速检测的方法与表述形式
简述食品安全快速检测的方法与表述形式
食品安全快速检测的方法主要包括传统的实验室检测方法和现代的快速检测方法。
传统实验室检测方法包括病原微生物培养、物理化学指标测定、毒素检测等，需要在实验室中进行，耗时较长。
而现代快速检测方法则采用了生物技术、光学技术、纳米技术等先进技术，具有快速、准确、便捷的特点，可以在现场或快速实验室中进行。
常见的食品安全快速检测方法包括：
1. 光学方法：如光谱技术、荧光标记、表面增强拉曼光谱等，通过观察光谱变化或荧光信号来判断食品中的污染物。
2. 生物传感器：利用生物分子或细胞作为感受器件，通过与目标物质的特异性识别来实现快速检测，如基于抗体的免疫传感器、基于DNA的核酸传感器等。
3. 基因检测：通过PCR扩增、实时荧光定量PCR、基因芯片
技术等方法，快速检测食品中的基因序列或基因表达水平，用于检测转基因食品或致病菌。
4. 纳米技术：利用纳米材料或纳米结构的特殊性质，如金纳米颗粒、量子点等，来实现食品中微量物质的快速检测。
食品安全快速检测的表述形式主要包括定量和定性两种方式。
定量是指通过测量目标物质的含量或浓度，来判断食品是否符合标准或安全要求。
定量表述通常以数字或数字范围的形式呈
现。
定性是指通过识别或鉴定目标物质的存在与否，常用于判断是否有特定的污染物或致病菌存在。
定性表述通常以阳性或阴性的形式呈现。
此外，还可以利用颜色变化、荧光信号强弱等可视化的方式来直观地表达食品安全检测结果，方便非专业人士的快速判断。
纳米科技材料的成像与表征技术详解
纳米科技材料的成像与表征技术详解纳米科技是当今科学技术领域的热点之一，其革命性的特性使得纳米科技材料被广泛应用于各个领域，包括电子、药物、能源等。
然而，纳米材料的特殊性质和微小尺寸给其成像和表征带来了巨大挑战。
在本文中，我们将详细探讨纳米科技材料的成像与表征技术，以及应用于纳米材料研究和应用的关键方法和工具。
成像技术是研究与应用纳米科技材料不可或缺的一部分。
成像技术的目的是获取样品的形貌和结构信息，并揭示纳米材料的内部结构和特性。
传统的光学显微镜由于波长的限制，无法对纳米尺寸的材料进行直接观察。
因此，对纳米材料的成像需要使用具有更高分辨率的方法。
在纳米材料成像中，透射电子显微镜（TEM）是一种常用且非常强大的工具。
TEM以高速电子束穿过样品后通过其结构中的原子和电子来形成图像。
通过经过优化的样品准备技术，TEM能够在原子尺度上显示出纳米材料的形貌和晶体结构。
此外，随着技术的不断发展，TEM还可以通过寻找对电子束产生散射的材料部分，来获得材料的化学成分和晶体结构等信息。
除了TEM，扫描电子显微镜（SEM）也是一种常用的纳米材料成像技术。
与TEM不同，SEM使用电子束的反射或散射来获得表面拓扑和形貌信息。
在SEM中，电子束扫描样品的表面，并通过测量所产生的二次电子或后向散射电子来生成图像。
SEM不仅可以提供样品的形貌和表面特性，还可以通过能谱分析仪（EDS）等附加设备获取样品的元素组成。
除了电子显微镜，原子力显微镜（AFM）也是一种常用的纳米材料成像技术。
AFM通过探针和样品之间的相互作用来测量样品的表面形貌和物理性质。
探针在样品表面上扫描，并通过它们之间的相互作用来绘制出样品表面的拓扑图像。
AFM具有极高的分辨率和多功能性，可以在几乎任何样品类型（导体、绝缘体、液体等）上进行成像。
在纳米材料表征方面，晶体结构和晶格定向的分析是非常重要的。
X射线衍射（XRD）是一种常用的技术，通过入射X射线与晶体中的原子相互作用，产生衍射峰从而确定晶体的晶体结构和晶格常数。
纳米材料的表征与测试技术
纳米材料的表征与测试技术1纳米材料的表征方法纳米材料的表征主要包括: 1化学成分; 2纳米粒子的粒径、形貌、分散状况以及物相和晶体结构; 3纳米粒子的表面分析。
1.1化学成分表征化学成分是决定纳米粒子及其制品性能的最基本因素。
常用的仪器分析法主要是利用各种化学成分的特征谱线，如采用X射线荧光分析和电子探针微区分析法可对纳米材料的整体及微区的化学组成进行测定。
而且还可以与扫描电子显微镜SEM配合，使之既能利用探测从样品上发出的特征X射线来进行元素分析，又可以利用二次电子、背散射电子、吸收电子信号等观察样品的形貌图像。
即可以根据扫描图像边观察边分析成分，把样品的形貌和所对应微区的成分有机的联系起来，进一步揭示图像的本质。
此外，还可以采用原子l发射光谱AES、原子吸收光谱AAS对纳米材料的化学成分进行定性、定量分析;采用X射线光电子能谱法XPS可分析纳米材料的表一面化学组成、原子价态、表面形貌、表面微细结构状态及表面能态分布等。
1.2纳米徽粒的衰面分析(1)扫描探针显徽技术SPM扫描探针显徽技术SPM以扫描隧道电子显微镜STM ,原子力显徽镜AFM、扫描力显微镜SFM 、弹道电子发射显徽镜BEEM、扫描近场光学显微镜SNOM等新型系列扫描探针显徽镜为主要实验技术，利用探针与样品的不同相互作用，在纳米级乃至原子级的水平上研究物质表面的原子和分子的几何结构及与电子行为有关的物理、化学性质，在纳米尺度上研究物质的特性。
(2)谱分析法①紫外一可见光谱由于(金属粒子内部)电子气(等离子体)共振激发或由于带间吸收，它们在紫外——可见光区具有吸收谱带。
不同的元素离子具有其特征吸收谱。
因此，通过紫外一可见光光谱，特别是与Mie理论的计算结果相配合时，能够获得关于粒子颗粒度、结构等方面的许多重要信息。
此技术简单方便，是表征液相金属纳米粒子最常用的技术。
另外，紫外一可见光谱可观察能级结构的变化，通过吸收峰位置变化可以考察能级的变化。
什么是纳米技术纳米技术的内容
什么是纳米技术纳米技术的内容纳米技术是用单个原子、分子制造物质的科学技术，研究结构尺寸在1至100纳米范围内材料的性质和应用。
那么你对纳米技术了解多少呢?以下是由店铺整理关于什么是纳米技术的内容，希望大家喜欢! 纳米技术的简介纳米科学技术是以许多现代先进科学技术为基础的科学技术，它是现代科学(混沌物理、量子力学、介观物理、分子生物学)和现代技术(计算机技术、微电子和扫描隧道显微镜技术、核分析技术)结合的产物，纳米科学技术又将引发一系列新的科学技术，例如：纳米物理学、纳米生物学、纳米化学、纳米电子学、纳米加工技术和纳米计量学等纳米技术的理论含义纳米技术(nanotechnology)，也称毫微技术，是研究结构尺寸在1纳米至100纳米范围内材料的性质和应用的一种技术。
1981年扫描隧道显微镜发明后，诞生了一门以1到100纳米长度为研究分子世界，它的最终目标是直接以原子或分子来构造具有特定功能的产品。
因此，纳米技术其实就是一种用单个原子、分子射程物质的技术。
从迄今为止的研究来看，关于纳米技术分为三种概念：第一种，是1986年美国科学家德雷克斯勒博士在《创造的机器》一书中提出的分子纳米技术。
根据这一概念，可以使组合分子的机器实用化，从而可以任意组合所有种类的分子，可以制造出任何种类的分子结构。
这种概念的纳米技术还未取得重大进展。
第二种概念把纳米技术定位为微加工技术的极限。
也就是通过纳米精度的"加工"来人工形成纳米大小的结构的技术。
这种纳米级的加工技术，也使半导体微型化即将达到极限。
现有技术即使发展下去，从理论上讲终将会达到限度，这是因为，如果把电路的线幅逐渐变小，将使构成电路的绝缘膜变得极薄，这样将破坏绝缘效果。
此外，还有发热和晃动等问题。
为了解决这些问题，研究人员正在研究新型的纳米技术。
第三种概念是从生物的角度出发而提出的。
本来，生物在细胞和生物膜内就存在纳米级的结构。
DNA分子计算机、细胞生物计算机的开发，成为纳米生物技术的重要内容。
attocube测距原理
attocube测距原理
attocube是一家专门从事纳米测量技术的公司，其测距原理主要基于干涉测量技术。
干涉测量是一种精密测量方法，利用光的干涉现象来测量长度、位移或形变。
attocube的测距原理主要包括以下几个方面：
1. 使用激光干涉仪，attocube通常使用激光干涉仪来实现测距。
激光光束被分成两束，一束作为参考光束，另一束照射到被测物体上。
当被测物体发生位移或形变时，其表面的反射光会和参考光发生干涉，从而产生干涉条纹。
2. 相位差测量，attocube通过测量干涉条纹的相位差来计算被测物体的位移或形变。
利用光学干涉的原理，可以精确地测量出被测物体的微小位移，甚至可以实现纳米级甚至更高精度的测量。
3. 高精度的信号处理，attocube利用先进的信号处理技术，对干涉信号进行处理和分析，从而得出被测物体的精确位移信息。
通过数字信号处理和算法优化，可以实现高精度的测量结果。
总的来说，attocube的测距原理基于激光干涉技术，利用干涉
条纹的相位差来实现对被测物体位移的高精度测量。
通过先进的信
号处理和算法优化，attocube可以实现纳米级甚至更高精度的测距。
这种原理在纳米技术领域具有重要的应用，可以用于纳米材料、纳
米器件的表征和测量，以及纳米加工等领域。
