土工颗粒分析试验自动算

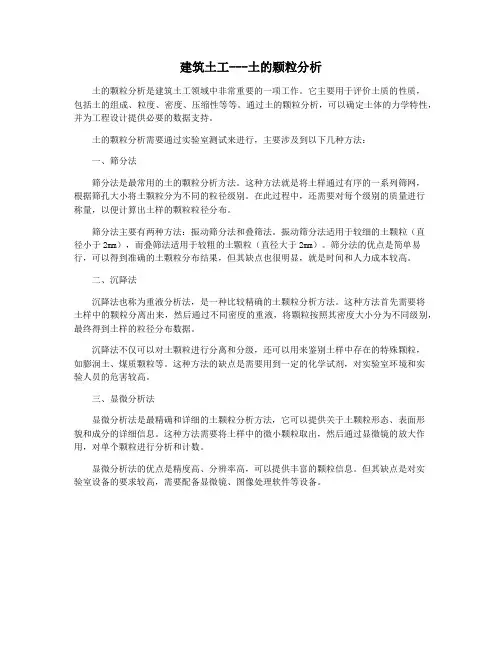

建筑土工---土的颗粒分析
建筑土工---土的颗粒分析土的颗粒分析是建筑土工领域中非常重要的一项工作。
它主要用于评价土质的性质，包括土的组成、粒度、密度、压缩性等等。
通过土的颗粒分析，可以确定土体的力学特性，并为工程设计提供必要的数据支持。
土的颗粒分析需要通过实验室测试来进行，主要涉及到以下几种方法：一、筛分法筛分法是最常用的土的颗粒分析方法。
这种方法就是将土样通过有序的一系列筛网，根据筛孔大小将土颗粒分为不同的粒径级别。
在此过程中，还需要对每个级别的质量进行称量，以便计算出土样的颗粒粒径分布。
筛分法主要有两种方法：振动筛分法和叠筛法。
振动筛分法适用于较细的土颗粒（直径小于2mm），而叠筛法适用于较粗的土颗粒（直径大于2mm）。
筛分法的优点是简单易行，可以得到准确的土颗粒分布结果，但其缺点也很明显，就是时间和人力成本较高。
二、沉降法沉降法也称为重液分析法，是一种比较精确的土颗粒分析方法。
这种方法首先需要将土样中的颗粒分离出来，然后通过不同密度的重液，将颗粒按照其密度大小分为不同级别，最终得到土样的粒径分布数据。
沉降法不仅可以对土颗粒进行分离和分级，还可以用来鉴别土样中存在的特殊颗粒，如膨润土、煤质颗粒等。
这种方法的缺点是需要用到一定的化学试剂，对实验室环境和实验人员的危害较高。
三、显微分析法显微分析法是最精确和详细的土颗粒分析方法，它可以提供关于土颗粒形态、表面形貌和成分的详细信息。
这种方法需要将土样中的微小颗粒取出，然后通过显微镜的放大作用，对单个颗粒进行分析和计数。
显微分析法的优点是精度高、分辨率高，可以提供丰富的颗粒信息。
但其缺点是对实验室设备的要求较高，需要配备显微镜、图像处理软件等设备。
