直线导轨压块样本
标准作业指导书(线轨立柱)

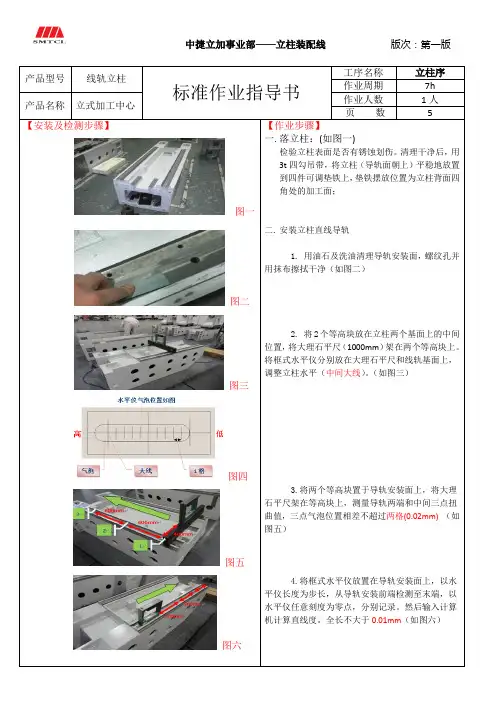

产品型号线轨立柱标准作业指导书工序名称立柱序作业周期7h产品名称立式加工中心作业人数1人页数 5【安装及检测步骤】图一图二图三图四图五图六【作业步骤】一.落立柱：(如图一)检验立柱表面是否有锈蚀划伤。
清理干净后，用3t四勾吊带，将立柱（导轨面朝上）平稳地放置到四件可调垫铁上，垫铁摆放位置为立柱背面四角处的加工面；二. 安装立柱直线导轨1. 用油石及洗油清理导轨安装面，螺纹孔并用抹布擦拭干净（如图二）2. 将2个等高块放在立柱两个基面上的中间位置，将大理石平尺（1000mm）架在两个等高块上。
将框式水平仪分别放在大理石平尺和线轨基面上，调整立柱水平（中间大线）。
（如图三）3.将两个等高块置于导轨安装面上，将大理石平尺架在等高块上，测量导轨两端和中间三点扭曲值，三点气泡位置相差不超过两格(0.02mm)（如图五）4.将框式水平仪放置在导轨安装面上，以水平仪长度为步长，从导轨安装前端检测至末端，以水平仪任意刻度为零点，分别记录。
然后输入计算机计算直线度。
全长不大于0.01mm（如图六）图七图八图九图十图十一图十二5.安装直线导轨及压块,有MR标志的为主导轨，箭头方向指示为基准面方向，轻预紧线轨螺丝，在预紧压块螺丝。
用小力矩扳手10um以中间开始锁紧压块螺丝后再用大力矩扳手90-95um锁紧线轨螺丝。
依次向两边延伸锁紧。
拧螺丝顺序如图七所示。
注：安装完导轨后，确保导轨各结合面0.02mm塞尺不入。
6. 检测立柱平行度≤0.01mm（缺图）、立面直线度≤0.01mm三. 安装主轴：1．用砂纸，油石，洗油清理所用零部件，倒角，去毛刺。
（如图九）(用里眼表检验主轴里孔要求公差0.01mm-0.04mm逢十抽一)2．保证主轴箱主轴孔与地面垂直。
3. 在主轴上涂抹少许甘油。
4．将主轴组用主轴吊环吊起，缓缓落到主轴箱孔内，再用铜棒左右轻轻敲打主轴端面两个螺丝孔中间部位(如图十红圈部位)，使之与主轴箱孔同心，逐渐落入箱内。
