电伴热系统元件选型手册
电伴热带设计选型和安装

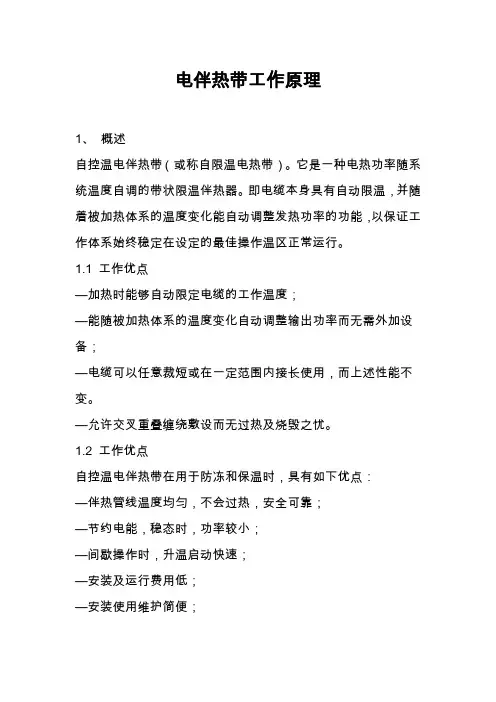

电伴热带工作原理1、概述自控温电伴热带（或称自限温电热带）。
它是一种电热功率随系统温度自调的带状限温伴热器。
即电缆本身具有自动限温，并随着被加热体系的温度变化能自动调整发热功率的功能，以保证工作体系始终稳定在设定的最佳操作温区正常运行。
1.1 工作优点—加热时能够自动限定电缆的工作温度；—能随被加热体系的温度变化自动调整输出功率而无需外加设备；—电缆可以任意裁短或在一定范围内接长使用，而上述性能不变。
—允许交叉重叠缠绕敷设而无过热及烧毁之忧。
1.2 工作优点自控温电伴热带在用于防冻和保温时，具有如下优点：—伴热管线温度均匀，不会过热，安全可靠；—节约电能，稳态时，功率较小；—间歇操作时，升温启动快速；—安装及运行费用低；—安装使用维护简便；—便于自动化管理。
2、PTC工作原理2.1 PTC效应及PTC材料PTC效应即正温度系数效应，是特指材料电阻率随着温度升高而增大，并在一定温度区间电阻率急剧增大的特性。
具有PTC 效应的材料称为PTC材料，本电缆的高分子PTC材料是半晶离聚物与炭黑的共混物。
2.2 工作原理自控温电伴热带的电热元件，是在两根平行金属母线之间均匀的挤包一层PTC材料制成的芯带。
PTC材料经熔融挤出、冷却定型之后，分散其中的炭微粒形成无数纤细的导电炭网络。
当它们跨接在两根平行母线上时，就构成芯带的PTC并联回路。
电缆一端的两根母线与电源接通时，电流从一根母线横向流过PTC 材料层到达另一根母线形成并联回路。
PTC层就是连续并联在母线之间的电阻发热体，将电能转化成热能，对操作系统进行伴热保温。
当芯带温度升到相应的高阻区时，电阻大到几乎阻断电流的程度，芯带的温度将达到高限不再升高（即自动限温）。
与此同时，芯带通过护套向温度较低的被加热体系传热，达到稳态时单位时间传递的热量等于电缆的电功率。
电缆的输出功率主要受控于传热过程以及被加热体系的温度。
2.3工作性能2.3.1功率自调性能自控温电伴热带的电热功率是随温度升高而自动减少，或随温度降低自动增大，同时电阻达到极大时，电热功率就趋于极小，温度便升到了高限，这就是电缆的自限温特性。
电伴热中文样本08版 13
描述
PSB伴热带是一种并行结构伴热带。适 用于防止霜冻，以及管道、仪表板及取 样管道的温度维持。它可应用于许多工 业企业，例如：化学提炼厂、制药厂、 食品厂、电厂、海上钻井、港口、化学 处理工厂等等。平行的铜导体之间的热 敏电阻元件它利用了在两条具有根据周 围温度自动调节和限制伴热带热量输出 的原理，当环境温度升高时，便会减少 伴热带的热量输出。
应用
PSB 护套为： ■ 聚烯烃绝缘层 ■ 适用于苛性钠等盐碱环境 ■ 适用于有机械损害的环境
■ 含氟聚合物保护外套 ■ 适用于潮湿环境和碳氢化合物、
溶剂等有机化学环境 ■ 适用于有机械损害的环境
12
PSB 系统 PS 特性
40
PSB 33 35
30 PSB 26
25
BTB/BSTB 安全温限器
特点
■ 16/32 A开关容量，可用于1区和2区 ■ BSTB带预设限温点 ■ 可用于1区和2区 ■ 可在1/21/ 22区内设定温度 ■ 通过电缆连接到伴热回路 ■ -20 °C ~ +500 °C的型号也可提供
描述
BSTW温控器和BTB/BSTB有EEx e的防爆 聚酯外壳。
198 m 145 m
20 A, 通电温度 +10 °C 20 A, 通电温度 -20 °C
198 m 183 m
25 A, 通电温度 +10 °C 25 A, 通电温度 -20 °C
198 m 198 m
164 m 107 m
175 m 136 m
175 m 170 m
146 m 95 m
162 m 125 m
电伴热设计导则
中国石化集团兰州设计院标准SLDI 333C06-20012001-01-08 发布 2001-01-15 实施中国石化集团兰州设计院目录第一章总则第二章电伴热型式简介第一节电热带第二节挠性电热板第三章电伴热设计和选型第一节电伴热的应用范围第二节电伴热的选用原则第三节热损失计算第四节电伴热产品选型及长度确定第四章电伴热的安装第一节电伴热带的安装第二节挠性电热板的安装第五章电热带的施工第一节电热带施工的一般要求第二节电热带施工前的准备第三节电热带的施工第四节保温工程第五节施工注意事项第六章挠性电热板的施工第一节挠性电热板施工的一般要求第二节挠性电热板施工前的准备第三节挠性电热板的施工第七章设计文件第一章总则本导则适用于石油化工装置中对伴热有特殊要求的场合。
电伴热仅适用于二区防爆场所和非防爆区域。
本导则与国标、部标有矛盾时，按国标、部标的规定执行。
第二章电伴热型式简介第一节电热带串联式电热带串联式电热带如一般的两条发热的电阻丝一样，在每条电阻线上包有两层聚四氟乙烯树脂（铁弗龙树脂TEFLON－RESIN）绝缘材料，也可在其外围加不锈钢补强网。
此种电热带绝缘性佳，且富有耐药品性及耐腐蚀性，本身重量轻，易于施工，可用于二区防爆危险场所。
但此种电热带是依其长度的长短而改变其输电功率的。
现场施工配管的实际长度往往与配管设计长度不同，因此在电热带敷设前，必须确实地对此电热带的输电功率与现场配管的实际长度认真核实。
这是选择此种电热带不便之处。
串联式电热带见图2.1.1图2.1.1 串联式电热带构造图并联式电热带并联式电热带又称恒功率型电热带。
此种电热带可避免串联式电热带在选用设计上的不便之处。
并联式电热带又分为单相供电和三相供电方式。
单相并联式电热带是在两条平行的电源导线上，包覆一层电气绝缘性能佳且具有耐热性及柔软性的树脂，在其周围缠绕可发热的镍铬丝，再在其上加一层绝缘材料而成。
电热丝与电源导线构成许多并联相等的单元发热节，从而形成一个连续的发热体。
电伴热系统附件配置方法介绍

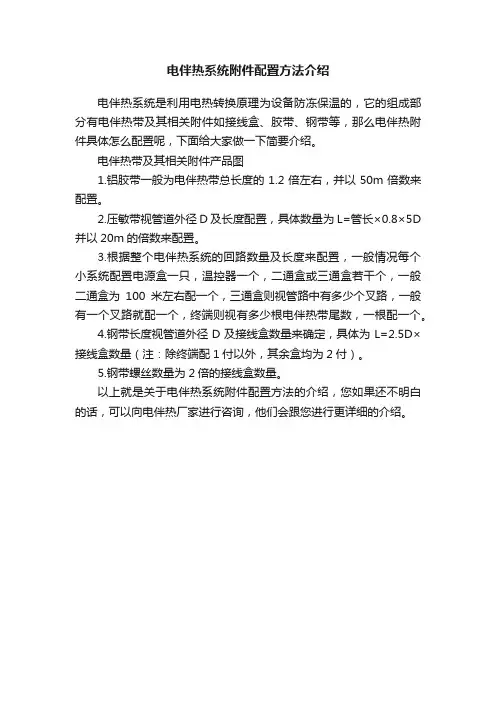

电伴热系统附件配置方法介绍
电伴热系统是利用电热转换原理为设备防冻保温的，它的组成部分有电伴热带及其相关附件如接线盒、胶带、钢带等，那么电伴热附件具体怎么配置呢，下面给大家做一下简要介绍。
电伴热带及其相关附件产品图
1.铝胶带一般为电伴热带总长度的1.2倍左右，并以50m倍数来配置。
2.压敏带视管道外径D及长度配置，具体数量为L=管长×0.8×5D 并以20m的倍数来配置。
3.根据整个电伴热系统的回路数量及长度来配置，一般情况每个小系统配置电源盒一只，温控器一个，二通盒或三通盒若干个，一般二通盒为100米左右配一个，三通盒则视管路中有多少个叉路，一般有一个叉路就配一个，终端则视有多少根电伴热带尾数，一根配一个。
4.钢带长度视管道外径D及接线盒数量来确定，具体为L=2.5D×接线盒数量（注：除终端配1付以外，其余盒均为2付）。
5.钢带螺丝数量为2倍的接线盒数量。
以上就是关于电伴热系统附件配置方法的介绍，您如果还不明白的话，可以向电伴热厂家进行咨询，他们会跟您进行更详细的介绍。
电伴热带设计手册
600 750 900 1050 1200 1200 1500 1650
1200 1500 2400 4200 5700 7500 9000 10800
1650 2100 3000 4800 6600 8400 9900 11700
表 3.2 110-120 Vac
最大回路长度与断路器规格
FLX 伴热带与
后有“1”如：5-FLX-1 l 用于 208-277 Vac 的 FLX，其产品型号
后有“2”如：5-FLX-2
在第 2 步中，从 2.1 和 2.2 表格中选出合适的 伴热带（5、8 或 10）。根据电压、所选伴热带 型号以及表 3.2 或 3.3，就可以决定最大回路 长度和断路器的规格。 l 如果已知所用断路器的电流值，伴热带的
量为 300 mm l 两通：每个两通的 FLX 伴热带裕量为 600
mm l 三通：每个三通的 FLX 伴热带裕量为 900
mm l 管道支架：对于隔热的管道支架不需另加
裕量；对于普通未隔热的管道支架，伴热 带的裕量为 2 倍管托的长度加上 380 mm l 阀门与泵：根据表 3.1 的裕量
为了确定回路长度，选择合适的电压： l 用于 110-120 Vac 的 FLX，其产品型号
所有 FLX 自调控伴热带均有镀锡铜丝的编织层，表 示为在产品型号后加 BC，如 5-FLX-2 BC，该金属 编织层的作用为伴热带提供接地及机械保护。
在含水或烃类的化学物环境中，为避免镀锡铜丝受 到腐蚀，可选外护套对金属编织层提供机械和防腐 保护。 l 聚烯烃外护套…用于防含水无机化合物（在
FLX 型号后加 OJ：如：5-FLX-2 OJ） l 含氟聚合物外套…用于防有机化合物或腐蚀剂
断路器规格
电伴热技术规格书
目录一、技术要求 (1)1. 概述 (2)2. 设计标准 (3)3. 定义 (4)4. 工作条件 (5)5. 基本要求 (5)6. 主要技术参数 (6)7. 选型要求 (15)二、供货范围 (15)1. 供货设备清单 (15)2. 图纸及技术文件 (16)3. 设备出厂随带文件 (16)4. 质保期 (17)一、技术要求1.概述1.1工程概况亦庄线是连接北京市中心城和亦庄新城的轨道交通线路。
线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东,在凉水河北侧与凉水河并行,下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，其中地下线长约8.59km，高架线路约13.95km，U型槽及路基段约0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14 座，其中地下车站6座，高架车站8座。
全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6线换乘。
1.2地铁亦庄线5座地下车站出入口、风道处及区间出入口、区间风道处的给水及消防给水管道均需做电保温系统；8座地上站除车站采暖的附属用房内的给排水及消防管道不做电保温，车站站厅层、站台层的公共区、站台板下、附属用房走廊、不采暖房间，还包括裸露在室外的给水及消防给水管道均需做电保温系统。
电伴热技术规格书
目录一、技术要求. (1)1. 概述 (2)2. 设计标准 (3)3. 定义 (4)4. 工作条件 (5)5. 基本要求 (5)6. 主要技术参数 (6)7. 选型要求 (15)二、供货范围. (15)1. 供货设备清单 (15)2. 图纸及技术文件 (16)3. 设备出厂随带文件 (16)4. 质保期 (17)- 1 -、技术要求1. 概述1.1 工程概况亦庄线是连接北京市中心城和亦庄新城的轨道交通线路。
线路起点位于宋庄路与石榴庄路交叉口南侧，以地下线形式沿宋庄路向南，至顶秀家园后转向东, 在凉水河北侧与凉水河并行, 下穿南四环后沿四环南侧向东；线路在龙爪树路转向南，沿规划龙爪树路穿过小红门中心区，下穿通久路及高压走廊，在三台山村西侧出地面，以高架线形式上跨成寿寺路及凉水河，进入旧宫地区；在旧宫镇东边缘上跨旧宫北路，之后线路转向东，跨越凉水河及南五环后进入开发区；开发区内线路沿亦庄文化园西路、宏达路、康定街等预留轨道位置到达通惠排干渠；过通惠排干渠后转入地下，以地下线方式沿规划站前街到达亦庄新城东部的亦庄火车站。
起点设置宋家庄停车场、终点设置车辆段各一处。
本线路途经丰台、朝阳、大兴、通州四个辖区和亦庄开发区，正线全长23.23km，其中地下线长约8.59km，高架线路约13.95km，U 型槽及路基段约0.69km。
宋家庄出入段线长1.38km，亦庄火车站出入段线0.77km。
全线共设车站14 座，其中地下车站6座，高架车站8 座。
全线换乘车站共5座，宋家庄站与M5、M10换乘，旧宫东站及荣京街站与L5 换乘，经海路站与M12换乘，亦庄火车站与京津城际及S6 线换乘。
1.2 地铁亦庄线5 座地下车站出入口、风道处及区间出入口、区间风道处的给水及消防给水管道均需做电保温系统；8 座地上站除车站采暖的附属用房内的给排水及消防管道不做电保温，车站站厅层、站台层的公共区、站台板下、附属用房走廊、不采暖房间，还包括裸露在室外的给水及消防给水管道均需做电保温系统。
电伴热带设计选型和安装
电伴热带设计选型和安装电伴热是一种以电为热源，通过导热层传导热量，实现加热的一种方式。
它具有安全、节能、环保、调控精度高等优点，被广泛应用于居住、商业、工业等领域的加热设备中。
在进行电伴热设计选型和安装之前，首先需要确定以下几个关键要素：1.加热对象：确定需要加热的对象，比如水管、地板、天花板等。
2.加热功率：根据对象所需的加热功率确定电伴热的功率大小。
一般情况下，室内使用的电伴热功率为50-150W/m²，室外为100-300W/m²。
3.安全性考虑：电伴热线路必须具备过载保护、漏电保护和过温保护功能，确保使用安全。
4.寿命和稳定性：选择品牌信誉好、技术成熟、质量可靠的电伴热产品，以确保使用寿命和工作稳定性。
在选型方面，可以选择以下几种常见的电伴热产品：1.电伴热带：是一种具有较高耐久性和灵活性的电伴热产品，可以根据现场需要灵活安装，适用于管道、储罐、容器等对象的加热。
2.电伴热毡：是一种较薄、柔软的电伴热产品，适用于加热地板、墙体等大面积对象。
3.电伴热膜：是一种贴合在基层上的电伴热产品，适用于加热地板、墙体等需贴合方式安装的对象。
在安装方面，需要注意以下几点：1.安全距离：电伴热线路与非电伴热材料之间需要有一定的安全距离，以避免过热引发安全事故。
2.密封性：安装时需要确保电伴热线路的密封性，避免水或潮气进入导热层，影响加热效果和安全性。
3.保护层：在安装电伴热线路之前，需要在导热层上叠加一层保护层，以防止电伴热线路受到机械损伤。
4.接线盒或连接器：电伴热线路的连接需要使用专用的接线盒或连接器，确保连接牢固可靠。
5.安全测试：在安装完成后，需要进行电气安全测试，确保电伴热线路与电源连接正常，并且具备过载保护、漏电保护和过温保护功能。
综上所述，电伴热设计选型和安装需要根据具体需求和对象的特点进行选择和施工。
正确的选型和安装能够保证电伴热设备的正常使用和安全性，提高加热效果和节能性。
电器元件选型手册
电器元件选型手册导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1. 隔离开关2. 熔断器3. 断路器4. 接触器5. 热继电器6. 电流互感器 7. 电压互感器 8. 电流传感器 9. 电压传感器 10. 电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
隔离开关选型：额定电压：额定电压二回路标称电压x1.2/1.1倍。
额定电流：额定电流标准值应大于最大负荷电流的150%。
额定热稳定电流：大于系统短路电流的额定热稳定电流值。
低压隔离开关型号：HD HS系列隔离开关，HR系列熔断时式隔离开关。
熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。
特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6 倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。
3、相对尺寸小，价格便宜。
缺点：1、故障熔断后必须更换熔断体。
2、保护功能单一，只有一段反时限保护特性。
瑞侃电伴热材料清单选型手册
36 大桶自调控电伴热装置 55GALLONS,230V,1000WATTS
2/2
套 套 页 页 页 页 卷 卷的二通 置于保温层内的三通 电伴热标签，表示此段管道已做电伴热 尾端标签，表示此处安装了尾端接线盒 两通标签，表示此处安装了两通接线盒 三通标签，表示此处安装了三通接线盒 宽0.5〞长66′/卷 环境温度高于4℃时安装 宽0.5〞长54′/卷 环境温度高于-40℃时安装 宽2.5〞长180′/卷 给管体和塑料管道用 固定电源盒于管道上（管径1/2〞至1〞） 固定电源盒于管道上（管径1〞至2〞） 固定电源盒于管道上（管径2〞至10〞） 固定电源盒于管道上（管径10〞至19.5〞） 55GALLONS,230V,1000WATTS
1/2
23 24 25 26 27 28 29 30 31 32 33 34 35
两通接线盒 三通接线盒 告示标签 告示标签 告示标签 告示标签 玻璃纤维胶带 玻璃纤维胶带 铝箔胶带 接线盒扎带 接线盒扎带 接线盒扎带 接线盒扎带
PMKG-LSC PMKG-LTC ETL-C ETL-END ETL-SPLICE ETL-TEE GT-66 GS-54 AT-180 PS-01 PS-03 PS-10 PS-20
自调控电伴热系统材料清单
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 产品名称 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 自控电伴热带 电源接线盒 电源接线盒 电源接线盒 电源接线盒 尾端接线盒 产品规格型号 5BTV2-CT 8BTV2-CT 10BTV2-CT 10QTVR2-CT 15QTVR2-CT 20QTVR2-CT 4XTV2-CT 5XTV2-CT 8XTV2-CT 10XTV2-CT 12XTV2-CT 15XTV2-CT 20XTV2-CT 5KTV2-CT 10KTV2-CT 15KTV2-CT 20KTV2-CT JBS-100-E JB1－C JBM-100-E JB2－C PMKG-LEC 单位 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 套 套 套 套 套 备注 最高维持温度65℃，常用于防冻 最高维持温度65℃，常用于防冻 最高维持温度65℃，常用于防冻 最高维持温度110℃，常用于工艺保温 最高维持温度110℃，常用于工艺保温 最高维持温度110℃，常用于工艺保温 最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 33W/M at10℃，最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 49W/M at10℃，最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度121℃，常用于间歇性高温蒸汽吹扫工艺管线 16W/M at10℃，最高维持温度150℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度150℃，常用于间歇性高温蒸汽吹扫工艺管线 49W/M at10℃，最高维持温度150℃，常用于间歇性高温蒸汽吹扫工艺管线 最高维持温度150℃，常用于间歇性高温蒸汽吹扫工艺管线 电缆一进一出，电伴热线进一根 电缆一进一出，电伴热线进一根 电缆一进一出，电伴热线可进三根 电缆一进一出，电伴热线可进二根 置于保温层内的尾端
电伴热选用及安装说明
电伴热选用及安装说明一、引言电伴热系统作为一种有效的管道和设备保温及防冻技术，在许多领域中得到了广泛应用。
通过将电能转化为热能，电伴热系统能够维持管道和设备内部流体温度的稳定，从而确保工艺流程的顺利进行。
本文将详细介绍电伴热的选用原则和安装注意事项，旨在帮助用户正确选择和使用电伴热系统，并提高其应用效果。
二、电伴热选用原则1.温度范围选择选用电伴热产品时，首先需要根据实际需要维持的温度范围选择具有适当发热温度的电伴热产品。
一般来说，电伴热产品的发热温度应略高于所需温度。
同时，需要考虑管道内流体的温度变化，以确保在正常工作时管道内流体的温度波动不会过大。
2.管道材质考虑不同材质的管道对电伴热产品的适应性不同。
选用电伴热产品时，需要考虑管道的材质和结构，选择适合的电伴热材料。
例如，对于金属管道，可以选择电热线或电热带缠绕的方式进行伴热；对于塑料管道，可以选择使用专用电伴热带。
3.管道尺寸与电伴热产品匹配在选择电伴热产品时，需要考虑管道的外径和内径，以确保所选的电伴热产品与管道尺寸相匹配。
一般来说，电伴热产品的外径应略小于管道的内径，以确保顺利安装。
同时，需要注意电伴热产品的长度和弯曲半径，以满足实际需求。
4.环境条件适应性选用电伴热产品时，需要考虑管道所处的环境条件，如湿度、酸碱度、紫外线等因素对电伴热产品的影响。
针对不同的环境条件，选择具有相应耐受性的电伴热产品，以确保其正常工作。
5.安全性能与认证选用电伴热产品时，优先选择具有认证标志和质量保证的电伴热产品，以确保使用安全可靠。
同时，需要注意电伴热产品的电气安全性能，如绝缘电阻、耐压性能等参数是否符合相关标准要求。
6.安装与维护便利性选用电伴热产品时，还需要考虑其安装的难易程度和维护的便利性。
选择易于安装和拆卸、维护的电伴热产品，可以降低安装和维护成本，提高使用效率。
三、电伴热安装注意事项1.准备工具与材料在安装电伴热系统之前，需要准备以下工具和材料：工具：螺丝刀、剥线钳、万用表等；材料：电伴热带、电源线、温控器、扎带、绝缘胶带等。
伴热电缆选型样本+41页+4.3M(1)
.c
智能温控伴热电缆的优点：
1. 良好的记忆功能； 2. 启动电流小，功率长期不衰，温度衰 减率低，使用寿命长； 3. 升温快，热效率高，加热均匀； 4. 产品性能安全稳定，温控准确，不需 温控器能进行远控，实现自动化管理； 5. 使用长度超长，便于特殊伴热场合， 超长设计； 6. 适用于复杂管线伴热； 7. 产品安全可靠，安装简便，运行费用 低， 无污染， 保护环境， 节约能源， 利国利民， 是新一代节能环保产品。 我公司研制生产的智能温控伴热电缆 （消防、油田专用） ，已在天津、北京、东 北等城市的大型工程中大量应用，深受用户
om
上海涌纬自控成套设备有限公司
