衬塑钢管卡箍连接施工技术总结

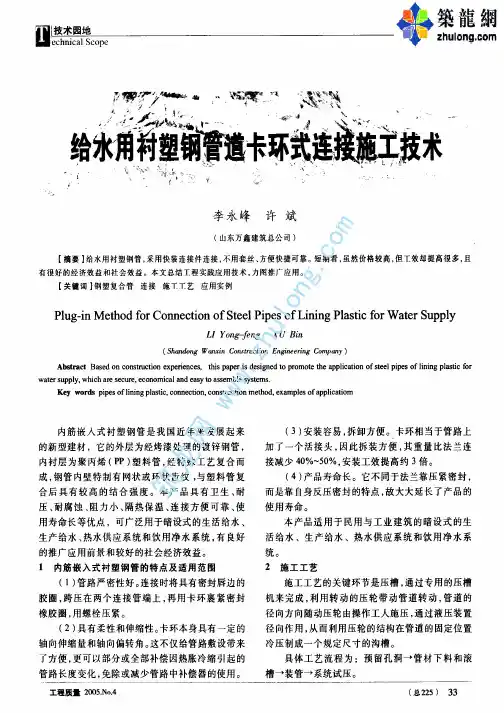

给水用衬塑钢管道卡环式连接施工技术p
工程 质量 ２００５．Ｎｏ．４
囵 Ｉ ｅ垫ｃｈ ｎｉｃ旦ａ ｌＳｃｏｐｅ
维普资讯
（１）一 般 规 定
盘螺栓时应对角同时紧固，防止偏斜造成密封不
① 管道 系统安装 间断 或完毕 的 敞 Ｅｌ处 ，应及 时 严 。
给水用衬塑钢管 。具有不变形 、耐碰撞 、无老
化、耐侯耐压 、清洁卫生 、保温性能强 、安装方便等 优点 。因其采用 了特殊 工艺 ，大大增 加 了外 层金 属 管与内层塑料段间的摩擦力 ，有效减少了内、外管 之间热膨胀不一致现象 ，使用寿命是镀锌钢管的 ５ 倍 ，而且采用快装连接件 连接 ，不用套丝 、方便快 捷 ，从短期看 ，虽然价格稍高 ，但工效却提高很多 ， 其经济效益和社会效益都是 比较好的。 ５ 应 用实例
（２）管材 下料和 滚槽 ①切断时根据现场测量的实际管材长度 ，用专 用滚槽机断管。保证断Ｅｌ断面与管材垂直 ，切斜度 ＤＮ５０以 下管 材 不 大 于 ２。，ＤＮ６５以上 管 材 不 大 于 １．５。，并去 掉 毛刺 、飞边 。 ②压槽时根据压槽机使用说 明书的要求 ，按不 同规格 的管材选 择相应 的滚轮 ，并按压 槽 尺寸表滚 出沟槽 。槽距以预装完卡环 、垫圈、密封环无缝隙 为理想槽 距 。 ③ 压槽 和切 断 时 ，进 刀不 能太 快 ，手 柄每 转 进 分量 不大于 ０．２ｍｍ。如 果进刀太 快 ，可 能导致个 别 管材 出现变形 和破裂 。 ④压槽后的管子表面可能会有损伤 ，有可能造 成渗漏 ；端面 有伤痕 在组装 时有 可能划伤 密封 圈 ， 因此要 对端 面 、表 面进行修 磨 。 （３）装管 ①装管前必须去掉管材连接部位的复膜层 ，检 查接 头各部件 是否 齐全 。 ②对 ＤＮ５０以下管件 ，按图 １所示顺序 ，将螺 母 、卡环 、垫圈 、径 向密封圈依次装在管材上 ，端向 密封 圈置人 管件 承插孔 底部 ，然 后将管 材插人 承插 孔 ，最后用板手将螺母拧紧 ；对 ＤＮ６５以上的大管 件连接时 ，先将接 口、卡环 、垫圈 、密封圈套在管材 上 ，然后与接头法兰盘连接 ，拧紧螺栓 ，拧紧法兰
衬塑钢管的连接方式
衬塑钢管的连接方式嘿，咱来唠唠衬塑钢管的连接方式哈。
我跟你们讲讲我在一个管道安装现场看到的事儿。
那时候，工人们正在安装衬塑钢管，那场面就像在搭建一个特殊的管道“乐高”。
一种连接方式是卡环连接。
就好像给两根钢管戴上一对“小卡子”。
我看到工人先把两根钢管的接口对齐，那对齐的过程就像给两个小伙伴找好站位。
然后拿出卡环，这卡环有点像个小铁圈，但它可有弹性了。
工人把卡环卡在接口处，再用专门的工具把卡环收紧。
我当时就盯着看，那卡环一点点地把两根钢管紧紧抱住，就像给它们系上了一条牢固的“腰带”。
有一次，一个工人不小心把卡环的位置放偏了一点，他马上调整过来，说这可不能马虎，不然可能会漏水。
还有一种是螺纹连接。
这就像给钢管拧上螺丝一样。
钢管的一端有螺纹，就像一圈一圈的小螺旋。
工人把另一根钢管带有内螺纹的一端和它对接。
然后拿着扳手，“咔咔”地开始拧。
那扳手就像一个神奇的小工具，让两根钢管慢慢地旋在一起。
我看到有个工人力气特别大，他拧得特别快，就像在和钢管比赛一样。
但他也很小心，确保螺纹都对齐了，要是螺纹没对齐，就像穿错了螺纹的衣服，肯定不行。
另外一种是法兰连接。
这就像给钢管安装了一对“大耳朵”。
在钢管的两端装上法兰盘，那法兰盘就像两个大圆盘。
然后把两个法兰盘面对面，中间加上密封垫，这密封垫就像给它们之间铺上了一层小毯子，防止漏水。
再用螺栓穿过法兰盘上的孔，用螺母拧紧。
我记得有一次，工人们在安装的时候，一个螺栓有点拧不紧，他们就一起帮忙，有的扶着螺栓，有的拧螺母，就像在齐心协力完成一件大事。
所以啊，衬塑钢管的连接方式就是这些啦。
就像我在现场看到的那些工人的操作一样，每一种连接方式都有它的技巧和要点，这样才能让管道连接得牢固又安全。
衬塑钢管卡箍连接施工技术总结

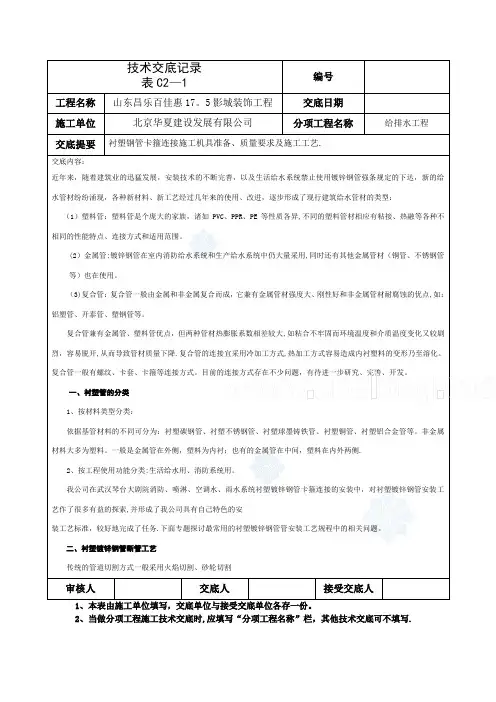

技术交底记录表C2—1编号工程名称山东昌乐百佳惠17。
5影城装饰工程交底日期施工单位北京华夏建设发展有限公司分项工程名称给排水工程交底提要衬塑钢管卡箍连接施工机具准备、质量要求及施工工艺.交底内容：近年来，随着建筑业的迅猛发展，安装技术的不断完善，以及生活给水系统禁止使用镀锌钢管强条规定的下达，新的给水管材纷纷涌现，各种新材料、新工艺经过几年来的使用、改进，逐步形成了现行建筑给水管材的类型：（1）塑料管：塑料管是个庞大的家族，诸如PVC、PPR、PE等性质各异,不同的塑料管材相应有粘接、热融等各种不相同的性能特点、连接方式和适用范围。
(2）金属管:镀锌钢管在室内消防给水系统和生产给水系统中仍大量采用,同时还有其他金属管材（铜管、不锈钢管等）也在使用。
（3)复合管：复合管一般由金属和非金属复合而成，它兼有金属管材强度大、刚性好和非金属管材耐腐蚀的优点,如：铝塑管、开泰管、塑钢管等。
复合管兼有金属管、塑料管优点，但两种管材热膨胀系数相差较大,如粘合不牢固而环境温度和介质温度变化又较剧烈，容易脱开,从而导致管材质量下降.复合管的连接宜采用冷加工方式,热加工方式容易造成内衬塑料的变形乃至溶化。
复合管一般有螺纹、卡套、卡箍等连接方式。
目前的连接方式存在不少问题，有待进一步研究、完善、开发。
一、衬塑管的分类1、按材料类型分类：依据基管材料的不同可分为：衬塑碳钢管、衬塑不锈钢管、衬塑球墨铸铁管、衬塑铜管、衬塑铝合金管等。
非金属材料大多为塑料。
一般是金属管在外侧，塑料为内衬；也有的金属管在中间，塑料在内外两侧.2、按工程使用功能分类:生活给水用、消防系统用。
我公司在武汉琴台大剧院消防、喷淋、空调水、雨水系统衬塑镀锌钢管卡箍连接的安装中，对衬塑镀锌钢管安装工艺作了很多有益的探索,并形成了我公司具有自己特色的安装工艺标准，较好地完成了任务.下面专题探讨最常用的衬塑镀锌钢管管安装工艺规程中的相关问题。
二、衬塑镀锌钢管断管工艺传统的管道切割方式一般采用火焰切割、砂轮切割审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
浅谈给水衬塑复合钢管卡箍连接施工要点
３）管 道 内壁 光 滑 、提 高输 送 效 率 ，表面 防 蚀 措 施 完善 、美观 ，使用 寿命 长 。
２施 工 工 艺 流 程
安 装 准 备一 绘 制安 装 施 工 图一 管道 及 管 件 加 工一 支 吊架 制作 、安装一 管 道安 装敷 设一 管 道 水 压 试 验一 管道冲 洗一 系统 通水 调试＿＋管 道保 温防 腐 。
的大 直径 衬 塑复 合钢 管 的端 部进 行沟 槽加 工 ，然后
压 槽和 切 断 时 ，应依 据 管道 直 径大 小 选择 进 刀
将 一根 待连 接管 道 的一 端套பைடு நூலகம்上橡 胶 密封 圈 ，密封 圈 速度 。进 刀不 能 太快 ，滚 槽 机手 柄 每轮 进 给量 不 大
的另一 端套 上 另一根 待 连接 管道 的端 部 ，对 准 后在 于 ０．２ ｍｍ。如 果进 刀 太快 ，可 能导 致个 别 管材 出现 接 口位 置橡 胶 密封 圈 的外侧 安 上卡 箍 ，并将 卡 箍 凸 变 形和 破裂 。衬塑 复合 钢管 管材 切断 时，根 据现场 测
管 继 承 了钢管 和 塑料 管 的优 点 ，其 防腐 措 施合 理 科 ３．３管道 及管 件 的加 工
学 ．连 接方 式 方 便 快 捷 ，应 用 在 给 水领 域 具 有突 出
将 专用 滚槽 机 固定 在 操 作 台上 ，以方便 管 道 加
的优 势 。施 工 中利 用专 用 的滚槽 机将 切 割 、打 磨好 工 。按管 道安 装施 工 图配管 并且 进行 管线 预组 装 。
浅谈 给水衬塑 复合钢 管卡箍连接施 工要 点
内衬塑钢管安装工艺.
内衬塑钢管安装工艺施工中应注意的问题：1、需切割的管道端口整齐、放置水平避免管道松落；2、沟槽深度要严格要求，过深导致衬塑层脱落，太浅不符合施工标准，采用专人操作在滚槽机上作出明显的标志，以控制沟槽的深度。
3、安装工艺：安装必须遵循先装大口径、总管、后装小管径、支管的原则。
安装过程中不可跳装、分段装，必须按顺序连续安装，以免出现段与段之间连接困难和影响管路整体性能。
1）、支架制作安装根据现场弧度现场定制安装，采用零件比较多的部位应相应增加支架，原则上两个支架之间不允许有两个以上的卡箍零件。
2）、准备好符合要求的沟槽管段，配件和附件。
3）、检查橡胶密封圈是否损伤，将其套上一根钢管的端部。
4）、将另一段钢管靠近已套上橡胶密封圈的钢管端部，两端处应留有1~2mm间隙。
5）、将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其中间涂抹润滑剂。
6）、检查管道中轴线。
7）、在接口位置橡胶密封圈外侧安上下卡箍，并将卡箍凸边卡进沟槽内。
8）、用手力压紧上下卡箍的耳部，并用木榔头锤紧卡箍凸缘处，将上下卡箍靠紧。
9）、在卡箍螺孔位置穿上螺栓，并均匀轮换拧紧螺母，防止橡胶密封圈起皱。
10）、检查确认卡箍凸边全圆周卡进沟槽内。
1范围：本工艺适用于内衬塑(镀锌)钢管管道安装，其工作压力≤1.0Mpa 的水系统管道;当管道的内衬塑材料为聚乙烯(PE)时,其工作温度为<40℃;当管道的内衬塑材料为辐照交联聚乙烯(PEX)时, 其工作温度-1-为<95℃。
4.3管道的丝口连接4.3.1管道切断4.3.1.1内衬塑钢管管道的切断，应使用电动锯条机进行；严禁使用砂轮切割机切断，以免损坏管道内衬塑料管管口，影响管道的使用质量和寿命。
4.3.1.2管端端口,应按照内衬塑镀锌钢管衬塑厚度的1/2进行内倒角，用专用刮刀或塑料管用铰刀进行，并且用木挫刀或砂纸将管端头（衬塑）部位的毛刺清除干净。
4.3.2管道的套丝4.3.2.1应使用配套的电动套丝机进行管道进行锥形螺纹套丝。
大直径给水衬塑复合钢管卡箍连接施工工法
大直径给水衬塑复合钢管卡箍连接施工工法一、前言在建筑和市政工程领域，给水工程是必不可少的设施，给水管道的材料和连接方式直接关系到供水的质量和安全。
近年来，大直径给水衬塑复合钢管卡箍连接施工工法逐渐成为大型输水管道施工的主流技术。
本文将详细介绍该工法的特点、适应范围、施工工艺、机具设备、质量控制，安全措施以及经济技术分析。
二、工法特点在大径输水管道的连接中，衬塑复合钢管卡箍连接是一种比较新型、高效的连接方式，主要特点如下：1. 卡箍连接简便快捷，可节省连接时间和劳动力成本。
2. 该连接方式可实现全自动化生产，大大提高了生产效率。
3. 卡箍连接方式的耐压性和密封性能高，可耐受较高的压力和瞬间液压冲击，对垂直直管道的连接效果尤佳。
4. 衬塑复合钢管内表面光滑，阻力小，能够提高输水效率。
5. 卡箍连接方式下，衬塑复合钢管的耐腐蚀性更强，更加耐用。
6. 该连接方式可适用于各种类型的输水管道，包括大口径和小口径管道。
三、适应范围大直径给水衬塑复合钢管卡箍连接施工工法适用于以下场合：1. 大型水利工程、市政道路及建筑领域下水排放管道等输水管道的施工。
2. 具有安装条件限制的地方，卡箍连接方式可大大减少施工空间和条件。
3. 施工环境较为狭窄、管道连接难度大的地方。
四、工艺原理大直径给水衬塑复合钢管卡箍连接施工工法的主要原理是通过卡箍和衬塑复合钢管之间的咬合和密封实现管道连接。
施工过程中，需要采用压力力配合工具将卡箍和衬塑复合钢管有效地定位在一起。
卡箍和衬塑复合管之间形成密封，并在管道的进出口处使用法兰等管道连接方式来进一步确保密封性。
五、施工工艺1. 管道清洗和油漆处理：在开始施工之前，需要对管道内部进行清洗处理。
对于新建管道，要仔细清理内部钢管中的锈和其他杂物；对于整改管道，需要清洗出管道中的沉积物和腐蚀物，并对外壁喷涂油漆。
2. 制作卡箍：选用相应规格的卡箍，并使用相应材料制作。
3. 安装卡箍：将制作好的卡箍安装在需要连接的管道上，并采用定位钩将其精确定位。
管道施工技术总结
管道施工技术总结尊敬的领导、同事们：大家好！我是XX公司的管道施工技术员XXX。
在过去的一段时间里，我承担了各种管道施工技术工作，并积极参与项目的实施和管理。
现在我向大家总结一下我的工作经验和成果。
首先，在管道施工前，我注重对工程图纸和设计方案的审查和分析。
我仔细研究了相关的施工图纸，了解到位于不同环境和条件下的管道施工存在着不同的挑战和特点。
因此，在审查和分析阶段，我注重充分了解设计要求和特殊要求，确保施工方案的可行性和合理性。
同时，我与项目团队密切合作，共同探讨和优化施工方案，确保其符合安全、质量和进度要求。
其次，在施工过程中，我注重施工组织和协调。
我制定了详细的施工计划和工序安排，包括开挖、安装、焊接、试压等各个环节。
我协调施工人员和设备的调配，确保施工进度的准时达成。
在施工现场，我注重安全和质量的监督，制定了严格的施工规范和操作规程，确保施工的安全性和质量稳定。
同时，在管道焊接方面，我注重技术操作的精细和质量控制。
我对不同材质和不同口径的管道焊接工艺进行了深入的研究和掌握，熟悉各类焊接设备和工具的操作方法。
在焊接过程中，我严格执行相关的焊接标准和规范，采取有效的焊接控制措施，确保焊缝的质量和牢固度。
在工作中，我也遇到了一些挑战和问题。
例如，现场施工条件复杂、材料供应不及时等。
针对这些问题，我积极与相关部门和团队成员进行沟通和协作，找出解决方案，确保管道施工工作的顺利进行。
在今后的工作中，我将进一步加强自身的学习和能力提升，关注行业新技术和标准的变化，不断提高自己在管道施工技术方面的专业水平和操作技能。
同时，我也将注重团队协作，与其他相关部门紧密合作，共同推动项目的顺利进行。
总结一下，在过去的工作中，我努力履行了我的职责，取得了一定的成绩。
但我也深知自己还有很多需要提升和改进的地方。
我将继续努力，为公司的发展和项目的成功做出更大的贡献。
谢谢大家！！。
给水衬塑复合钢管卡箍连接施工过程监理控制要点分析
给水衬塑复合钢管卡箍连接施工过程监理控制要点分析隨着新技术的不断发展，新型水管材料不断出现，给水衬塑复合钢管逐渐成为人们广泛使用的一种水管型材。
本文主要针对给水衬塑复合钢管在卡箍连接施工中的施工工艺、控制要点展开讨论，以期提供给相关从业者以参考和借鉴。
标签：给水衬塑复合钢管；卡箍连接；施工引言：随着社会的不断发展，人们的环保意识和健康意识都逐渐增强，对于生活给水系统用材也有了更高的要求，再加上国家出台的禁止镀锌钢管应用于生活给水系统的相关政策，当前各种新型环保管材不断涌现。
这其中给水衬塑复合钢管作为一种新型型材，其兼具钢管和塑料管的优势，以其科学合理的防腐措施、简单便捷的施工工艺，在给水领域中逐渐得到了广泛地应用。
在施工过程中，将切割打磨完成的大直径给水衬塑复合钢管顶端运用专用滚槽机展开沟槽加工，将一根待连接管道套上橡胶密封圈，密封圈另一端套上另外一跟管道，再在接口位置密封圈的外部装上卡箍，通过各种配件的安装，完成整个给水衬塑复合钢管的安装过程。
1、给水衬塑复合钢管技术特点首先，衬塑复合钢管具有不低于钢管的抗压强度，力学性能极佳，同时又具有同塑料管一样的很好的抗腐蚀性，物理性能聊好，并且衬塑复合钢管各种规格、管件配套十分齐全，因此有着很广的应用范围。
其次，运用衬塑复合钢管可以防止水质二次污染，减缓水垢的结垢速度，防止微生物生长，保证水质健康无毒。
另外，运用衬塑复合钢管可以保证管道内壁光滑，从而使得输水效率大幅提升。
此外，因为其具有良好的抗腐蚀性，所以起使用寿命也大大延长。
2、衬塑复合钢管的施工流程首先需要实地勘察，做好安装准备，然后根据工程要求和施工环境绘制施工图纸，再对管道和管件做必要的加工处理，然后制作并且安装支吊架，展开管道安装，再进行管道水压试验，最后经过管道冲洗、通水调试，满足相关要求之后对管道保温防腐即可完成整个施工。
3、衬塑复合钢管施工质量控制要点（一）安装准备过程和施工图的绘制。
管道施工工作总结
管道施工工作总结在过去的一段时间里，我参与了一项重要的管道施工工作，我想借此机会对这次施工作出一个总结。
这次工作对于我来说是一次非常宝贵的经验，我在施工中遇到了一些困难，并通过努力克服了它们。
以下是我对此次管道施工工作的总结和反思。
一、工作流程在施工过程中，我们首先进行了详细的工程测量和勘测工作，确保了施工的准确性。
然后，我们根据设计图纸搭建了相应的施工架设，并开始了管道的铺设工作。
铺设过程中，我们特别注重了管道的准确对位以及沟槽的挖掘与填土，以确保管道的牢固性和稳定性。
最后，我们进行了管道的连接和测试，确保管道的正常运行。
二、团队协作这次施工中，我和我的团队成员紧密合作，相互支持和配合。
我们通过有效的沟通以及分工合作，有效地提高了施工效率。
每个人都非常负责地完成了自己的工作，并且愿意为了整个工程的顺利进行而付出努力。
团队的凝聚力和协作能力是我们能够成功完成这次施工的重要因素。
三、问题与挑战在施工过程中，我们也遇到了一些问题和挑战。
其中一个主要的问题是在铺设管道时，由于地面的变动导致管道的长度出现了一些误差。
为了解决这个问题，我们重新计算了管道的长度，并采取了适当的调整措施。
此外，施工现场的环境条件和天气变化也给我们工作带来了一些困难，但我们通过合理的安排和应对措施，成功地克服了这些困难。
四、安全问题在整个施工过程中，我们高度重视安全问题，确保施工场所的安全。
我们每天进行安全例会，并且实施了严格的安全措施，包括佩戴个人防护装备、设立警示标志等。
我们的努力得到了回报，整个施工过程中没有发生任何安全事故。
五、总结与展望通过这次管道施工工作，我深刻地认识到施工中的困难与挑战，以及团队协作和沟通的重要性。
同时，我也意识到了自己在技术和经验方面的不足之处，需要不断学习和提升自己的能力。
未来，我将更加努力地提高自己的专业知识和技术水平，以应对更多的工作挑战，并为提升施工质量做出更大的贡献。
总之，这次管道施工工作给予了我很多宝贵的经验和教训，让我更加深入地理解了专业工程施工的要求和困难。
大直径给水衬塑复合钢管卡箍连接施工工法-2
大直径给水衬塑复合钢管卡箍连接施工工法1. 前言随着人们环保和健康意识的不断提高以及国家出台有关生活给水系统禁止使用镀锌钢管的政策，新型环保给水管材层出不穷、日新月异。
而塑料管或多或少地存在诸如线性膨胀系数较大、室内明敷时热胀冷缩弯曲变形、耐温耐压能力随着被传输介质温度的升高和使用年限的增加逐渐下降、室外明敷时容易受阳光紫外线照射而加速老化等不足和缺点。
而给水衬塑复合钢管作为建设部科技成果推广项目继承了钢管和塑料管的优点，其防腐措施合理科学，连接方式方便快捷，应用在给水领域具有突出的优势。
但对于不适用于螺纹丝接的大直径给水衬塑复合钢管，若采用传统的法兰焊接连接方式不但质量不易控制，而且接口连接部分易锈蚀，不但会出现渗漏等质量通病，影响使用寿命，还会增加返修、保修成本。
为有效控制和提高大直径给水衬塑复合钢管的连接施工质量，更好地推广应用相关施工技术及其配套管理方法，我公司和南通海洲建设集团有限公司在工程应用实践的基础上联合开发、总结出“大直径给水衬塑复合钢管卡箍连接施工工法”。
该工法在省特种设备安全监督检验与操作培训实验基地、卓越SOHO综合楼和德盈国际广场等工程应用中取得理想效果，具有显著的经济效益、社会效益和环保效益。
其中省特种设备安全监督检验与操作培训实验基地工程获得2011年度XX市建筑优质示范工程，卓越SOHO综合楼工程获得2011年度江苏省新技术应用示范工程和2012年度XX市“金陵杯”优质工程。
本工法已批准为企业级工法。
本工法经科技查新，为国内首创。
2. 工法特点2.1衬塑复合钢管既有钢管的抗压强度等力学性能，又有塑料管的耐腐蚀性，物理性能优良，且其规格品种及管件、配件齐全，适用范围广。
2.2避免水质二次污染，卫生无毒、能缓结垢，不易生长微生物，保证水质质量。
2.3管道内壁光滑、提高输送效率，表面防蚀措施完善、美观，使用寿命长。
2.4安装工艺简单成熟，无需特别机具，不增加施工成本，连接安装快捷可靠，提高管道安装施工效率和安装质量水平。
钢管卡箍连接施工工艺
钢管卡箍连接施工工艺(一) 工艺流程(二) 施工准备施工设计图纸和其它技术文件准备齐全，并已进行技术交底；对安装所需的管材、管件和阀门等附件以及管道支承件、紧固件等核对其产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；施工前应了解建筑物的结构，并根据设计图纸和施工方案制订与土建工程及其它工程的配合措施；施工机具：金属锯、自动套丝机、标准螺纹规、专用绞刀、细锉、管钳、压槽机、手动液压泵、开孔机等。
(三) 沟槽加工（1）压槽原理（2）沟槽加工工作程序12（3）压槽工艺程序、去掉断口上的毛刺、钢管放入滚槽机和滚轮支架之、锁紧手动液压泵回油阀；、将对应管径塞尺塞入标尺确定滚槽深度；踏动滚槽机开关同时下压手动液压泵；、启动滚槽机转动滚槽到达标尺、检查密封面是否有损伤；(四) 管道安装（1）卡箍件安装、在管子端部和橡胶圈上涂上润、确认管卡已经卡住管子。
、拧紧螺栓，安装完成。
（2）法兰安装2、在管道上套上密封橡胶圈。
3、装上沟槽式法兰片。
4、紧固法兰片上的螺栓，固定法兰片。
（3）管件安装沟槽式连接管件备有成品同径三通、异径三通、90°弯头、45°弯头、大小头等以适应管路系统连接的不同要求，成品管件必须与管箍配套使用。
符号说明：1-机械三通；2-管箍；3-镀锌钢管符号说明：1-镀锌钢管；2-90°弯头；3-管箍（4）机械三通安装镀锌钢管（或衬塑钢管）安装机械三通，需要在管道上开孔，开孔必须使用专用的开孔机，不允许使用气割开孔，开孔后必须做好开孔断面的防锈处理。
管道开孔及安装机械三通节点详图如下：管道开孔及安装机械三通步骤如下：、开孔定位，锁紧钢管。
根据施、钻头定位，开孔机钻孔。
用链条将开孔机固定于管道预定开孔位置用水平尺调整管道至水平；、将机械三通卡入孔内（5）机械四通安装为了提高开孔精度保证安装质量，开孔时必须保证上下两孔对称，在管道上划平行线确定一点，在这点上划圆周线，旋转180°后再确定一点，以这两点为定位点，分别加工所需要的孔，两孔中心轴间距错位小于2mm，圆周方向弧长误差S1-S2小于6mm。
大直径给水衬塑复合钢管卡箍连接施工工法(2)
大直径给水衬塑复合钢管卡箍连接施工工法大直径给水衬塑复合钢管卡箍连接施工工法一、前言大直径给水衬塑复合钢管卡箍连接施工工法是一种常用于大直径给水系统的施工方法。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关工程实例。
二、工法特点大直径给水衬塑复合钢管卡箍连接施工工法具有以下特点：1. 简便快捷：采用卡箍连接方式，无需焊接，施工速度较快。
2. 管道可曲挠性：衬塑复合钢管具有较好的可曲挠性，适应地质条件变化较大的施工现场。
3. 抗腐蚀性强：衬塑材料具有良好的抗腐蚀性能，能够有效延长管道的使用寿命。
4. 施工成本低：相对于传统的钢管焊接连接方式，该工法施工成本较低。
三、适应范围大直径给水衬塑复合钢管卡箍连接施工工法适用于以下场景：1. 大直径给水系统的建设和改造。
2. 地质条件变化较大或存在管线曲线较多的施工现场。
3. 对管道防腐蚀性能有较高要求的工程项目。
四、工艺原理大直径给水衬塑复合钢管卡箍连接施工工法的工艺原理是通过卡箍将管道连接在一起。
具体工艺原理如下：1. 准备工作：对管道进行清洗、喷涂防腐层等处理。
2. 安装卡箍：将卡箍套在管道上，确保卡箍覆盖管道表面。
3. 紧固卡箍：使用扳手或电动工具将卡箍紧固在管道上，确保连接紧密。
4. 检验连接质量：通过压力测试等手段对连接进行质量检验。
五、施工工艺大直径给水衬塑复合钢管卡箍连接施工工法包括以下施工阶段：1. 准备工作：清理施工现场、准备所需材料、检查工具设备等。
2. 安装衬塑复合钢管：按照设计要求，将衬塑复合钢管沿线路敷设到位。
3. 安装卡箍：将卡箍套在管道上，确保卡箍覆盖管道表面。
4. 紧固卡箍：使用扳手或电动工具将卡箍紧固在管道上，确保连接紧密。
5. 进行质量检验：进行压力测试等质量检验，确保连接质量符合要求。
六、劳动组织在大直径给水衬塑复合钢管卡箍连接施工过程中，需合理组织作业人员和施工班组，确保施工进度和质量。
浅谈管道卡箍连接施工工艺
浅谈管道卡箍连接施工工艺【摘要】卡箍连接是一种新型的管道连接方式,也称沟槽式连接.与传统的管道螺纹连接、焊接、法兰连接相比，优点显著。
本文详述了卡箍式管接头连接的施工工艺,适用于工业与民用安装工程镀锌钢管连接以及无缝钢管的连接，对各种类似管道施工有一定的参考价值。
【关键词】管道卡箍安装滚槽压力响应式密封圈密封连接传统的管接头连接方法有焊接、螺纹连接、法兰连接都会破坏钢管的镀锌层,减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现.为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
一、工艺原理卡箍式管接头主要由滚好槽的钢管端头、沟槽式机械卡箍件、密封胶圈套、紧固件所组成。
安装前，先将所要安装的钢管的端头滚槽,把密封胶圈套在管道的端头上，在橡胶密封圈外侧再安装卡箍件。
由于密封胶圈的高度高于管和卡箍的高度,套好卡箍并拧紧螺栓.受卡箍内部空间的限制,胶圈被挤压，从而密封效果被增强.当管内介质进入胶圈内,利用介质的压力，使胶圈压紧在管端,从而阻止介质外漏.二、施工技术特点1。
操作简单、工作效率高、施工质量稳定。
采用工厂化生产的沟槽管件，将大量精细的技术部分以工厂化方式完成。
施工现场只需用沟槽管件将滚槽后的管道进行连接，操作简单,不需要特殊的专业技能，普通工人经过简单的培训即可操作，最大限度地简化了现场操作的技术难度，几分钟就能完成一处管件连接,既提高了工作效率,缩短工期，又能保证稳定的工程质量。
2.劳动强度小。
管道沟槽式连接的专用卡箍接头重量轻、螺栓数量少、操作工人劳动强度小，安装方便,施工工艺简单。
3。
工序简单、缩短工期。
传统的法兰连接，镀锌钢管与法兰的焊接处应二次镀锌,工序繁琐，在工程的现场施工中进行二次镀锌，一般情况下很难实现.而采用沟槽式连接，不需要焊接,从而省去二次镀锌、再组装的工序，提高安装速度，缩短工期。
4.环保性能显著。
衬塑钢管施工工艺及应注意的若干问题
衬塑钢管施工工艺及应注意的若干问题1.概述根据近几年施工图纸设计要求：生产、生活给水管采用衬塑钢管，连接方式采用丝扣连接。
衬塑钢管是最近几年市场上出现的一种新型管材，它继承了钢管和塑料管各自的优点，同时又摒弃了各自的缺点。
它是一种在钢管内壁衬一定厚度的塑料层复合而成的管子。
下面我对衬塑钢管丝扣连接的施工工艺，及在施工中应注意的问题做简单的介绍：1. 衬塑钢管特点：1.1. 卫生无毒，符合国家食品卫生标准的要求（GB/T17219）；1.2. 适用范围广泛：因为钢塑复合管具有钢管和塑料管的优越性；1.3. 内壁光滑，流体阻力小；1.4. 具有良好的耐腐蚀性能，不结垢。
（钢管内壁以塑料管PE、聚乙烯塑料为内衬，充分发挥了塑料的耐腐蚀性能，内衬的塑料是一种安全卫生、性能稳定的塑料，不含有毒物质，而且塑料层在钢管内壁，不易老化，更延长了其耐腐蚀寿命）1.5. 可靠的连接技术：衬塑钢管的连接方式有：螺纹连接、沟槽连接，法兰连接，1.6. 在地铁站给水系统中，一般采用螺纹连接，这种连接方法不仅安全可靠而且操作方便；1.7. 外层焊管壁厚设计合理；内层塑料管的壁厚合理，确保通径；1.8. 承压高，耐冲击，试压与普通的镀锌钢管相同。
2. 衬塑钢管进场验收及贮运：2.1. 进场时衬塑钢管的管材及管件应具备质量检验部门的质量合格证，并有明显标志注明规格和商标。
包装上应标有生产的名称、批号、数量、生产日期和检验代号；2.2. 须检查衬塑管及管件是否有损坏迹象，如发现有质量问题，应跟廠家及时联系办退货手续。
（例如：在杭州地铁1号线临平路站衬塑钢管送货时就发现管子有的被压弯曲的、管端不圆的，如果有这种管口不圆的管子是不能套丝，即使套出丝来安装上去也会漏水）；2.3. 搬运管材和管件时，应小心轻放；不得剧烈碰撞，抛摔滚拖；2.4. 管材和管件应存在通风良好的库房和货棚内，不得露天存放，与热源的距离不得小于1m；2.5. 管材应水平堆放在平整的地面或水平支垫物上。
内筋嵌入式衬塑钢管卡环式连接施工工法(2)
内筋嵌入式衬塑钢管卡环式连接施工工法内筋嵌入式衬塑钢管卡环式连接施工工法一、前言内筋嵌入式衬塑钢管卡环式连接施工工法是一种常用于地下管道工程的施工方法，通过嵌入内筋和衬塑钢管的方式，采用卡环式连接，能够有效增强管道的承载能力和抗压性能。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关的工程实例。
二、工法特点内筋嵌入式衬塑钢管卡环式连接施工工法的主要特点如下：1. 承载能力强：由于采用内筋嵌入和衬塑钢管卡环连接，可以有效增加管道的承载能力，提高管道的抗压能力。
2. 抗老化性能好：采用高密度聚乙烯衬塑，具有优异的耐久性和抗老化性能，能够有效延长管道的使用寿命。
3.安装方便快捷：采用卡环式连接，工艺简单，操作方便，能够提高施工效率，并且对现场环境的要求较低。
4. 适应性广：适用于地下管道工程中的给水、排水、电力、通信等不同类型的管线，能够满足各种工程的需求。
三、适应范围内筋嵌入式衬塑钢管卡环式连接施工工法适用于以下范围：1. 地下给水、排水管道工程；2. 电力、通信、燃气等管道工程；3. 工业园区、城市建设、道路交通等各类工程的管线施工。
四、工艺原理内筋嵌入式衬塑钢管卡环式连接施工工法的工艺原理如下：1. 内筋嵌入：在衬塑钢管中设有一定间距的内筋，用于增强管道的承载能力和抗压性能。
通过焊接或固定的方式将内筋与衬塑钢管紧密结合。
2. 衬塑钢管卡环式连接：衬塑钢管卡环的设计，能够确保管道连接的稳固性和密封性，防止漏水现象。
卡环的制作和固定方式可根据实际需要选用。
五、施工工艺内筋嵌入式衬塑钢管卡环式连接施工工法的施工工艺包括以下几个阶段：1. 设计和测量：根据施工需求，设计并确定管道的布置方案，进行测量和定位。
2. 开挖和基础处理：根据设计要求开挖管道沟槽，进行基础处理，保证管道的稳定和可靠。
3. 衬塑钢管制作和焊接：根据实际需要，制作和焊接衬塑钢管，确保管道的整体质量。
衬塑钢管卡环式连接施工方法
衬塑钢管卡环式连接施工方法
衬塑钢管卡环式连接施工方法
衬塑钢管卡环式连接施工方法提要：管道安装顺序：先将接口装入管材内，再将卡环装入滚好的槽内，然后依次装入挡圈和密封环，将装好附件的管材装入管接头内，拧紧法兰螺栓
更多资讯
衬塑钢管卡环式连接施工方法
本工程裙房和塔楼生活给水管道，当给水管道管径DN>50mm时，采用内筋嵌入式衬塑钢管卡环式连接。
1)根据施工需要长度切下所需管材，要求其端面与轴心线垂直，端口应倒毛刺，保持管道内外清洁、干净。
2)管口至滚槽的中心距离及槽深尺寸应符合安装说明书的规定。
3)管道安装顺序：先将接口装入管材内，再将卡环装入滚好的槽内，然后依次装入挡圈和密封环，将装好附件的管材装入管接头内，拧紧法兰螺栓。
4)当连接完一个系统后，可进行水压试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料大多为塑料。
一般是金属管在外侧，塑料为内衬；也有的金属管在中间，塑料在内外两侧。
我公司在武汉琴台大剧院消防、喷淋、空调水、雨水系统衬塑镀锌钢管卡箍连接的安装中，对衬塑镀锌钢管安装工
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3、普通断管器的不适应
普通的断管器通常是手动操作，
切口窄、断面整齐：电动锯床采用专用的环形锯片，有附属的专用支撑架，切割管道固定牢固、平直，所
效率高：电动锯床主传动装置采用涡轮减速机，由电机、皮带轮、驱动轮减速机转动，主动轮与减速机输出轴连接锯条安置在主动论和被动论上，驱动带锯条回转，以便实现切削运动，通过塔轮变换速度，以提高管道切割时的
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
用花纹状，取消原来滚槽模具的齿状结构，防止衬塑层被切破、碾碎
四、制作工艺流程及操作过程中应注意的问题
（一）滚槽施工流程：
、在钢管上放置水平仪，用水平仪量测，使钢管处于水平位置。
、将钢管端面与滚槽机止面贴紧，使钢管中轴线与滚槽机止面呈90
、启动滚槽机电机。
徐徐压下千斤顶，使上轮均匀滚压钢管至设定沟槽深度为止，具体参数见下表，停机。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
根据厂家衬塑钢管的说明，衬塑层的附着强度为0.2MPa，能少许弯曲，经现场测试，采用顶管衬塑层易脱采用顶管措施费用较高。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
、将另一段钢管靠近已套上橡胶密封圈的钢管端部，两端处应留有
、将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其中间涂抹润滑剂。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
用卡箍连接，其余管径的管道采用丝扣连接，但是目前市场上与衬塑钢管对应的卡箍零件并没有与之对应，只有涂塑卡
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
