矢量控制系统(FOC)基本原理
直流无刷电机的foc控制原理
直流无刷电机的foc控制原理直流无刷电机（BLDC）的矢量控制通常采用场向量控制（Field Oriented Control，FOC）技术。
FOC 控制可以通过控制电机的磁场方向和大小，以实现更高的效率和性能。
以下是直流无刷电机 FOC 控制的基本原理：
坐标变换：FOC 控制首先将电机的三相电流转换到两个坐标系下：静止坐标系（通常是 abc 坐标系）和转子坐标系（通常是 dq 坐标系）。
dq 坐标系转换：在 dq 坐标系中，d 轴（直流轴）与电机的磁通量方向保持一致，q 轴（正交轴）与磁场垂直。
这种变换可以简化电机的控制，因为电机的磁通量和转矩只与 d 轴电流有关，而与q 轴电流无关。
磁通量和转矩控制：在 dq 坐标系下，可以独立控制 d 轴电流和 q 轴电流。
通过控制 d 轴电流来控制电机的磁通量，通过控制q 轴电流来控制电机的转矩。
这样就可以实现对电机磁通量和转矩的精确控制。
转子位置估算：FOC 控制需要知道转子的位置信息才能进行有效的控制。
通常，这需要使用传感器（如编码器）来获取准确的转子位置信息，或者采用无传感器的方法来估算转子位置（如反电动势法或者观测器法）。
闭环控制：通常情况下，FOC 控制是以闭环方式实现的，通过反馈转子位置信息和电流信息来调节控制算法，以确保电机可以跟
踪给定的磁通量和转矩指令。
总的来说，FOC 控制通过将电机的控制问题简化到一个二维空间中（d 轴和 q 轴），从而实现对电机磁通量和转矩的精确控制，从而提高了电机的效率和性能。

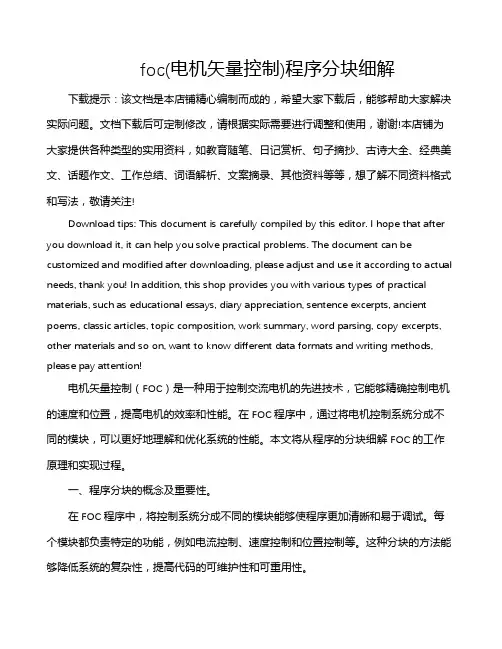

foc(电机矢量控制)程序分块细解
foc(电机矢量控制)程序分块细解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电机矢量控制（FOC）是一种用于控制交流电机的先进技术，它能够精确控制电机的速度和位置，提高电机的效率和性能。

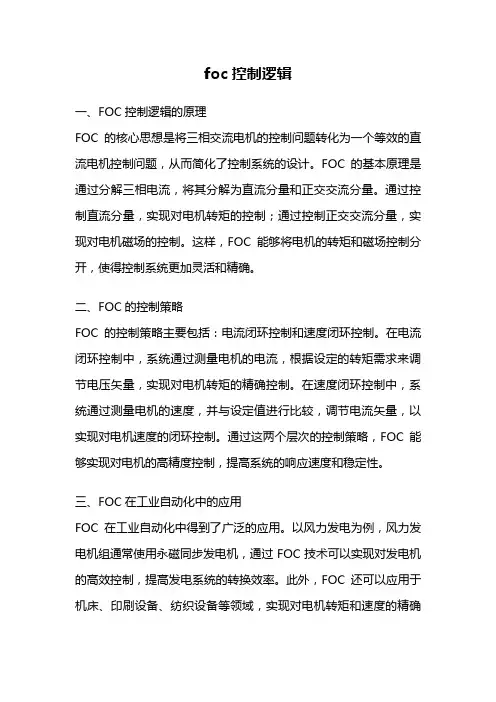

foc控制逻辑
foc控制逻辑一、FOC控制逻辑的原理FOC的核心思想是将三相交流电机的控制问题转化为一个等效的直流电机控制问题，从而简化了控制系统的设计。
FOC的基本原理是通过分解三相电流，将其分解为直流分量和正交交流分量。
通过控制直流分量，实现对电机转矩的控制；通过控制正交交流分量，实现对电机磁场的控制。
这样，FOC能够将电机的转矩和磁场控制分开，使得控制系统更加灵活和精确。
二、FOC的控制策略FOC的控制策略主要包括：电流闭环控制和速度闭环控制。
在电流闭环控制中，系统通过测量电机的电流，根据设定的转矩需求来调节电压矢量，实现对电机转矩的精确控制。
在速度闭环控制中，系统通过测量电机的速度，并与设定值进行比较，调节电流矢量，以实现对电机速度的闭环控制。
通过这两个层次的控制策略，FOC能够实现对电机的高精度控制，提高系统的响应速度和稳定性。
三、FOC在工业自动化中的应用FOC在工业自动化中得到了广泛的应用。
以风力发电为例，风力发电机组通常使用永磁同步发电机，通过FOC技术可以实现对发电机的高效控制，提高发电系统的转换效率。
此外，FOC还可以应用于机床、印刷设备、纺织设备等领域，实现对电机转矩和速度的精确控制，提高设备的生产效率和稳定性。
四、FOC在电动车领域的应用在电动车领域，FOC技术被广泛应用于电机控制系统。
通过FOC 技术，可以实现对电动车电机的高效控制，提高电池能量的利用率和电动车的续航里程。
同时，FOC还可以实现对电动车电机的高精度转矩和速度控制，提高电动车的行驶稳定性和安全性。
因此，FOC在电动车领域的应用具有重要的意义。
FOC作为一种先进的电机控制技术，具有精确控制、高效率、高稳定性等优点，在工业自动化和电动车领域发挥着重要的作用。
通过对FOC控制逻辑的深入理解和应用，我们能够更好地实现对电机的精确控制，推动工业自动化和电动车技术的发展。
相信随着科技的不断进步，FOC技术将在更多领域展现其无限潜力，并为人们的生活带来更多便利和舒适。

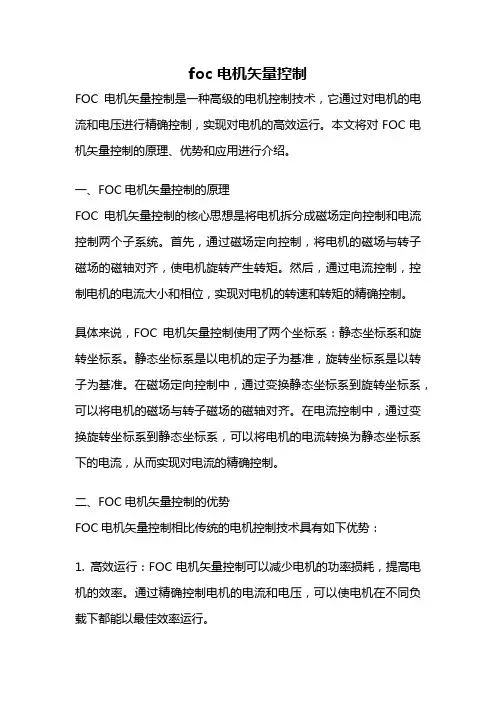

foc 电机矢量控制
foc 电机矢量控制FOC电机矢量控制是一种高级的电机控制技术，它通过对电机的电流和电压进行精确控制，实现对电机的高效运行。
本文将对FOC电机矢量控制的原理、优势和应用进行介绍。
一、FOC电机矢量控制的原理FOC电机矢量控制的核心思想是将电机拆分成磁场定向控制和电流控制两个子系统。
首先，通过磁场定向控制，将电机的磁场与转子磁场的磁轴对齐，使电机旋转产生转矩。
然后，通过电流控制，控制电机的电流大小和相位，实现对电机的转速和转矩的精确控制。
具体来说，FOC电机矢量控制使用了两个坐标系：静态坐标系和旋转坐标系。
静态坐标系是以电机的定子为基准，旋转坐标系是以转子为基准。
在磁场定向控制中，通过变换静态坐标系到旋转坐标系，可以将电机的磁场与转子磁场的磁轴对齐。
在电流控制中，通过变换旋转坐标系到静态坐标系，可以将电机的电流转换为静态坐标系下的电流，从而实现对电流的精确控制。
二、FOC电机矢量控制的优势FOC电机矢量控制相比传统的电机控制技术具有如下优势：1. 高效运行：FOC电机矢量控制可以减少电机的功率损耗，提高电机的效率。
通过精确控制电机的电流和电压，可以使电机在不同负载下都能以最佳效率运行。
2. 高精度控制：FOC电机矢量控制可以实现对电机转速和转矩的精确控制。
通过精确控制电机的电流大小和相位，可以实现对电机的精确控制，从而满足不同应用场景的需求。
3. 高动态响应：FOC电机矢量控制可以实现对电机的快速响应。
通过精确控制电机的电流和电压，可以实现电机的快速加速和减速，提高电机的动态响应性能。
4. 低噪音和低振动：FOC电机矢量控制可以减少电机的噪音和振动。
通过精确控制电机的电流和电压，可以减少电机的震荡和共振现象，从而降低电机的噪音和振动。
三、FOC电机矢量控制的应用FOC电机矢量控制广泛应用于各种领域的电机控制中，包括工业控制、家用电器、交通运输等。
在工业控制领域，FOC电机矢量控制可以用于驱动各种类型的电机，如交流电机、直流电机和步进电机。
矢量控制FOC基本原理
矢量控制(FOC)基本原理一、基本概念模型等效原则交流电机三相对称的静止绕组 A 、B 、C ，通以三相平衡的正弦电流时，所产生的合成磁动势是旋转磁动势F ，它在空间呈正弦分布，以同步转速ω1（即电流的角频率）顺着 A-B-C 的相序旋转。
这样的物理模型如图1-1a 所示。
然而，旋转磁动势并不一定非要三相不可，单相除外，二相、三相、四相…… 等任意对称的多相绕组，通以平衡的多相电流，都能产生旋转磁动势，当然以两相最为简单。
图1图1-1b 中绘出了两相静止绕组α 和 β ，它们在空间互差90°，通以时间上互差90°的两相平衡交流电流，也产生旋转磁动势F 。
再看图1-1c 中的两个互相垂直的绕组M 和 T ，通以直流电流M i 和T i ，产生合成磁动势F ，如果让包含两个绕组在内的整个铁心以同步转速旋转，则磁动势F 自然也随之旋转起来，成为旋转磁动势。
把这个旋转磁动势的大小和转速也控制成与图 1-1a 一样，那么这三套绕组就等效了。
三相--两相变换（3S/2S 变换）在三相静止绕组A 、B 、C 和两相静止绕组α、β之间的变换，简称3S/2S 变换。
其电流关系为111221022A B C ii i i i αβ⎡⎤⎡⎤--⎢⎥⎡⎤⎢⎥⎢=⎢⎥⎢⎥⎢⎣⎦⎢⎥-⎣⎦⎢⎦⎣（） 两相—两相旋转变换（2S/2R 变换）同步旋转坐标系中（M 、T 坐标系中）轴向电流分量与α、β坐标系中轴向电流分量的转换关系为cos sin 2sin cos M T i i i i αβϕϕϕϕ⎡⎤⎡⎡⎤⎤=⎢⎥⎢⎢⎥⎥-⎦⎣⎦⎣⎣⎦ （）矢量控制简介矢量控制是指“定子三相电流矢量控制”。
矢量控制理论最早为解决三相异步电机的调速问题而提出。
交流矢量的直流标量化可以使三相异步电机获得和直流电机一样优越的调速性能。
将交流矢量变换为两相直流标量的过程见图2。
图2图2的上图为静止坐标系下的定子三相交流矢量 图2的中图为静止坐标系下的等效两相交流矢量 图2的下图为旋转坐标系下的等效两相直流标量，T i 是转矩电流，M i 是励磁电流。
基于foc矢量控制的无刷直流电机控制器设计
基于foc矢量控制的无刷直流电机控制器设计文章标题：基于FOC矢量控制的无刷直流电机控制器设计探索序无刷直流电机（BLDC）在各种应用中都得到了广泛的应用，由于其高效率、低噪音和低维护要求，成为了许多行业的首选。
在BLDC电机的控制中，FOC矢量控制技术已经成为了一种重要的控制方法。
本篇文章将全面探讨基于FOC矢量控制的无刷直流电机控制器设计的相关内容，旨在帮助读者更深入地理解这一技术并应用于实际项目中。
一、FOC矢量控制技术的概述在介绍基于FOC矢量控制的无刷直流电机控制器设计之前，首先我们需要了解FOC矢量控制技术的概念和原理。
FOC矢量控制是一种通过控制电机的电流和转子磁通实现对电机的高效、精准控制的技术。
在FOC矢量控制中，通过对电机的三相电流进行精准控制，可以实现电机的高效运行，降低能耗和提高性能。
1. FOC矢量控制的基本原理在FOC矢量控制中，电机的三相电流被分解为两个独立的分量：一个是沿着磁场转子磁通方向的磁通分量，另一个是与磁场垂直的转子电流分量。
通过对这两个分量进行独立控制，可以实现对电机的高精度控制，达到最佳的运行效果。
2. FOC矢量控制的优势相较于传统的直接转矩控制（DTC）技术，FOC矢量控制具有更高的控制精度和动态响应，能够更好地适应各种工况下的控制需求，对电机能效比提升和转矩波动降低等方面有着显著的优势。
二、基于FOC矢量控制的无刷直流电机控制器设计基于FOC矢量控制的无刷直流电机控制器设计是一个复杂而又具有挑战性的工程项目。
在设计过程中，需要考虑到电机的参数识别、闭环控制算法、硬件设计等多个方面的内容。
1. 电机参数识别在进行FOC矢量控制器设计之前，首先需要对电机进行参数识别。
这包括电机的定子电感、磁通链路和电阻等参数的准确测量和识别，这些参数的准确性将直接影响到FOC矢量控制的效果。
2. 闭环控制算法针对FOC矢量控制的无刷直流电机控制器设计，闭环控制算法是非常关键的一部分。
矢量控制(FOC)基本原理
矢量控制(FOC）基本原理2０14、05、１5一、基本概念１、１模型等效原则交流电机三相对称得静止绕组 A 、Ｂ、C ,通以三相平衡得正弦电流时，所产生得合成磁动势就是旋转磁动势Ｆ，它在空间呈正弦分布,以同步转速ω1(即电流得角频率）顺着Ａ－B-C 得相序旋转。
这样得物理模型如图1－1a所示。
然而,旋转磁动势并不一定非要三相不可,单相除外,二相、三相、四相……等任意对称得多相绕组，通以平衡得多相电流,都能产生旋转磁动势,当然以两相最为简单。
图１图1-１b中绘出了两相静止绕组α与β，它们在空间互差90°,通以时间上互差９０°得两相平衡交流电流,也产生旋转磁动势F 。
再瞧图1－1ｃ中得两个互相垂直得绕组M 与 T，通以直流电流与,产生合成磁动势 F ，如果让包含两个绕组在内得整个铁心以同步转速旋转,则磁动势 F 自然也随之旋转起来,成为旋转磁动势。
把这个旋转磁动势得大小与转速也控制成与图 1-1ａ一样,那么这三套绕组就等效了。
三相－-两相变换(3S/2Ｓ变换）在三相静止绕组A、B、C 与两相静止绕组α、β之间得变换，简称３S/2S 变换。
其电流关系为两相—两相旋转变换（2Ｓ/2Ｒ变换)同步旋转坐标系中(Ｍ、T坐标系中）轴向电流分量与α、β坐标系中轴向电流分量得转换关系为１、2矢量控制简介矢量控制就是指“定子三相电流矢量控制”。
矢量控制理论最早为解决三相异步电机得调速问题而提出。
交流矢量得直流标量化可以使三相异步电机获得与直流电机一样优越得调速性能。
将交流矢量变换为两相直流标量得过程见图２。
图2图2得上图为静止坐标系下得定子三相交流矢量图2得中图为静止坐标系下得等效两相交流矢量图2得下图为旋转坐标系下得等效两相直流标量,就是转矩电流,就是励磁电流。
经图2得变换后,定子三相交流矢量变为了旋转得两相直流标量。
进而可以把异步电机瞧作直流电机,分别控制励磁电流与转矩电流。
变换公式即式(１)与式(2）。
无感FOC控制原理
无感FOC控制原理
FOC（Field-Oriented Control）即磁场定向控制，是一种电机矢量
控制方法。
它通过将三相交流电机的控制转化为两个独立轴的控制，分别
是磁场轴和扭矩轴，从而实现电机的高性能控制。
FOC的基本原理是将三相交流电机的磁场定向到一个轴上，再根据需
要的扭矩进行控制，从而实现电机的高效、精准控制。
FOC的控制过程主要包括四个步骤：磁场转换、磁场定向、电流控制
和速度/位置控制。
首先，在磁场转换阶段，三相交流电流经过变换，被转换到一个以磁
场轴为方向的直流电流上。
这一步骤是为了将三相交流电机的控制转化为
直流电机的控制。
然后，在磁场定向阶段，经过磁场转换后的直流电流被分解为两个分量，一个是磁场轴上的电流（Id），另一个是扭矩轴上的电流（Iq）。
磁
场轴的电流控制电机的磁通，扭矩轴的电流控制电机的转矩。
接下来，在电流控制阶段，通过对磁场轴和扭矩轴上的电流进行控制，来达到对电机磁通和转矩的控制。
通常采用PID控制算法来实现电流控制，根据反馈信号和期望值之间的差异来调节输出信号。
最后，在速度/位置控制阶段，根据需要对电机的速度或位置进行控制。
通常通过对电机角度或速度进行反馈，结合PID控制算法来实现。
FOC控制的优点在于能够实现高效、高精度的电机控制，具有较低的
谐波失真和较高的输出效率。
同时，FOC控制还可以实现电机的快速动态
响应和较低的转矩波动。
总的来说，FOC控制是一种能够实现电机高性能控制的方法，通过将电机的磁场定向到一个轴上，并根据需要控制扭矩和速度/位置，实现电机精准、高效的控制。
foc电机控制原理
foc电机控制原理FOC电机控制原理引言：FOC（Field Oriented Control）电机控制原理是一种常用的电机控制方法，它通过将电机控制系统分解为独立的磁场定向和电流调节两个环节，能够实现精确控制电机的转速和转矩。
本文将介绍FOC 电机控制原理的基本概念、工作原理以及其在工业和汽车领域的应用。
一、基本概念FOC电机控制原理是在空间矢量PWM控制基础上发展起来的一种控制方法。
它通过将电机控制系统转换为一个旋转坐标系，在该坐标系中，电机的磁场和电流可以分别在d轴和q轴上进行控制，从而实现电机控制的独立性和精确性。
二、工作原理FOC电机控制原理的核心是磁场定向和电流调节。
首先，通过传感器获取电机的转子位置信息，然后将该信息转换为电机的电气角度。
接着，根据所需的转速和转矩，计算出d轴和q轴的参考电流。
通过对参考电流进行控制，使得电机的转子磁场与参考磁场保持一致，从而实现磁场定向。
最后，通过控制电流的大小和相位，将电机的转速和转矩控制在所需的范围内。
三、实现方法FOC电机控制原理可以通过两种方式实现：传统的PID控制和现代的矢量控制。
传统的PID控制方法通过对电流进行闭环控制，根据电流与参考电流之间的误差进行调节。
而矢量控制方法则是在电流控制的基础上，对电机的磁场进行闭环控制，从而实现更精确的转速和转矩控制。
四、应用领域FOC电机控制原理在工业和汽车领域有着广泛的应用。
在工业领域，FOC电机控制可以用于驱动各种类型的电机，如交流电机、直流电机和步进电机等，实现精确的运动控制。
在汽车领域，FOC电机控制可以用于电动汽车的驱动系统，实现高效节能和低噪音的驱动效果。
结论：FOC电机控制原理是一种基于磁场定向和电流调节的控制方法，通过将电机控制系统转换为旋转坐标系，实现了电机控制的独立性和精确性。
FOC电机控制在工业和汽车领域有着广泛的应用前景，可以实现精确的转速和转矩控制，提高电机的效率和性能。
随着科技的进步和应用的推广，FOC电机控制将在未来发展中发挥更重要的作用。
矢量控制基本原理
矢量控制基本原理矢量控制（FOC，Field-Oriented Control）是一种电机控制技术，旨在通过控制电机的磁场方向和大小，实现高效、高性能的运动控制。
它广泛应用于交流电机（AC）驱动系统中，如感应电机（IM）和永磁同步电机（PMSM）。
矢量控制的基本原理是将三相交流电机的控制转换为两个独立的控制回路：磁场定向控制回路和磁场强度控制回路。
磁场定向控制回路用于控制电机的磁场方向，使其与转子磁场同步，从而实现高效的转矩产生。
磁场强度控制回路用于控制电机的磁场大小，以实现所需的转矩和速度。
矢量控制的第一步是通过电流传感器或估算方法测量电机的三相电流。
然后，使用Clarke和Park变换将三相电流转换为直角坐标系中的磁场分量。
Clarke变换将三相电流转换为αβ坐标系，其中α轴与电流矢量之和对齐，β轴与电流之差对齐。
Park变换将αβ坐标系转换为dq坐标系，其中d轴对齐于转子磁场方向，q轴垂直于d轴。
在磁场定向控制回路中，通过控制q轴电流为零，使电机的磁场与转子磁场同步。
这样，电机的转子磁场就可以有效地与定子磁场相互作用，从而产生所需的转矩。
磁场定向控制通常使用PID控制器来控制q轴电流，并根据速度和转矩需求调整PID控制器的参数。
在磁场强度控制回路中，通过控制d轴电流来控制电机的磁场大小。
磁场强度控制可以通过PID控制器来实现，其中PID控制器的输出是d轴电流的参考值。
根据转矩需求和电压限制，可以调整PID控制器的参数。
为了实现矢量控制，需要使用电机控制器来计算和控制磁场定向和磁场强度。
电机控制器通常使用高性能数字信号处理器（DSP）或微控制器来执行复杂的计算和控制算法。
电机控制器还需要与电机驱动器和其他外部设备进行通信，以接收传感器反馈和发送控制信号。
矢量控制的优点是能够实现高效的电机控制，提供高转矩和高响应性能。
它还可以通过控制电机的磁场方向和大小来实现高精度的位置和速度控制。
矢量控制还可以在低速和零速时提供高转矩，提高电机的起动和停止性能。
foc控制方案
foc控制方案FOC控制方案引言FOC（Field Oriented Control）是一种向量控制方法，用于交流电机的高精度转速和转矩控制。
本文将介绍FOC控制方案的基本原理、优势以及实现方式。
基本原理FOC控制方案的基本原理是将交流电机的定子坐标系与磁场矢量的空间坐标系进行转换，从而实现独立控制转子的磁场定向和转矩生成。
FOC控制方案主要包括两个步骤：1. 空间矢量分解：将交流电机的三相输入电流分解为两个正交的分量，即磁场定向分量和转矩分量。
2. 矢量控制：通过控制磁场定向分量和转矩分量的大小和相位关系，控制电机的转速和转矩。
优势相比于传统的方波控制和直接转矩控制，FOC控制方案具有以下优势：1. 高效性：FOC控制方案可以最大限度地提高交流电机的效率，减少能量损耗。
2. 高精度性：FOC控制方案可以实现对交流电机转速和转矩的精确控制，满足各种应用场景的要求。
3. 高动态性：FOC控制方案具有较快的动态响应能力，能够在较短的时间内实现电机的快速启停和转速调节。
4. 低噪音：FOC控制方案可以减少交流电机的噪音，提供更为安静的工作环境。
实现方式实现FOC控制方案需要以下几个主要组成部分：1. 磁编码器或霍尔传感器：用于测量电机的转速和转子位置，提供反馈信号给控制器。
2. 传感器信号处理：对传感器测量到的信号进行滤波和增强，提高信号质量。
3. 电流控制环：负责控制电机的磁场定向分量，通过调节电流大小和相位实现。
4. 速度/位置控制环：负责控制电机的转速和转子位置，通过调节磁场定向分量和转矩分量实现。
5. 逆变器：将直流电源转换为交流电源，并控制输出电流大小和频率。
FOC控制方案的应用FOC控制方案广泛应用于各种交流电机驱动系统，特别是需要高精度控制的领域，如：1. 电动车：FOC控制方案可以实现电动车的高效率、高速度和高可靠性。
2. 机器人：FOC控制方案可以提供机器人的高精度运动和动态控制性能。
矢量控制(FOC)基本原理
矢量控制(FOC)基本原理一、基本概念1.1模型等效原则交流电机三相对称的静止绕组 A 、B 、C ，通以三相平衡的正弦电流时，所产生的合成磁动势是旋转磁动势F ，它在空间呈正弦分布，以同步转速ω1（即电流的角频率）顺着 A-B-C 的相序旋转。
这样的物理模型如图1-1a 所示。
然而，旋转磁动势并不一定非要三相不可，单相除外，二相、三相、四相…… 等任意对称的多相绕组，通以平衡的多相电流，都能产生旋转磁动势，当然以两相最为简单。
图1图1-1b 中绘出了两相静止绕组α 和 β ，它们在空间互差90°，通以时间上互差90°的两相平衡交流电流，也产生旋转磁动势F 。
再看图1-1c 中的两个互相垂直的绕组M 和 T ，通以直流电流M i 和T i ，产生合成磁动势F ，如果让包含两个绕组在内的整个铁心以同步转速旋转，则磁动势F 自然也随之旋转起来，成为旋转磁动势。
把这个旋转磁动势的大小和转速也控制成与图 1-1a 一样，那么这三套绕组就等效了。
三相--两相变换（3S/2S 变换）在三相静止绕组A 、B 、C 和两相静止绕组α、β之间的变换，简称3S/2S 变换。
其电流关系为111221022A B C i i i i i αβ⎡⎤⎡⎤--⎢⎥⎡⎤⎢⎥⎢=⎢⎥⎢⎥⎢⎣⎦⎢⎥-⎣⎦⎢⎦⎣（） 两相—两相旋转变换（2S/2R 变换） 同步旋转坐标系中（M 、T 坐标系中）轴向电流分量与α、β坐标系中轴向电流分量的转换关系为cos sin 2sin cos M T i i i i αβϕϕϕϕ⎡⎤⎡⎡⎤⎤=⎢⎥⎢⎢⎥⎥-⎦⎣⎦⎣⎣⎦ （）1.2矢量控制简介矢量控制是指“定子三相电流矢量控制”。
矢量控制理论最早为解决三相异步电机的调速问题而提出。
交流矢量的直流标量化可以使三相异步电机获得和直流电机一样优越的调速性能。
将交流矢量变换为两相直流标量的过程见图2。
图2图2的上图为静止坐标系下的定子三相交流矢量图2的中图为静止坐标系下的等效两相交流矢量图2的下图为旋转坐标系下的等效两相直流标量，T i 是转矩电流，M i 是励磁电流。
矢量控制系统(FOC)基本原理
矢量控制(FOC)基本原理2014.05.15 duquqiubai1234163.一、基本概念1.1模型等效原则交流电机三相对称的静止绕组 A 、B 、C ，通以三相平衡的正弦电流时，所产生的合成磁动势是旋转磁动势F ，它在空间呈正弦分布，以同步转速ω1（即电流的角频率）顺着 A-B-C 的相序旋转。
这样的物理模型如图1-1a 所示。
然而，旋转磁动势并不一定非要三相不可，单相除外，二相、三相、四相…… 等任意对称的多相绕组，通以平衡的多相电流，都能产生旋转磁动势，当然以两相最为简单。
图1图1-1b 中绘出了两相静止绕组α 和 β ，它们在空间互差90°，通以时间上互差90°的两相平衡交流电流，也产生旋转磁动势F 。
再看图1-1c 中的两个互相垂直的绕组M 和 T ，通以直流电流M i 和T i ，产生合成磁动势F ，如果让包含两个绕组在的整个铁心以同步转速旋转，则磁动势F 自然也随之旋转起来，成为旋转磁动势。
把这个旋转磁动势的大小和转速也控制成与图 1-1a 一样，那么这三套绕组就等效了。
三相--两相变换（3S/2S 变换）在三相静止绕组A 、B 、C 和两相静止绕组α、β之间的变换，简称3S/2S 变换。
其电流关系为111221022A B C ii i i i αβ⎡⎤⎡⎤--⎢⎥⎡⎤⎢⎥⎢=⎢⎥⎢⎥⎢⎣⎦⎢⎥-⎣⎦⎢⎦⎣（） 两相—两相旋转变换（2S/2R 变换）同步旋转坐标系中（M 、T 坐标系中）轴向电流分量与α、β坐标系中轴向电流分量的转换关系为cos sin 2sin cos M T i i i i αβϕϕϕϕ⎡⎤⎡⎡⎤⎤=⎢⎥⎢⎢⎥⎥-⎦⎣⎦⎣⎣⎦ （）1.2矢量控制简介矢量控制是指“定子三相电流矢量控制”。
矢量控制理论最早为解决三相异步电机的调速问题而提出。
交流矢量的直流标量化可以使三相异步电机获得和直流电机一样优越的调速性能。
将交流矢量变换为两相直流标量的过程见图2。
foc控制算法及原理详解
foc控制算法及原理详解FOC（field-oriented control）为磁场导向控制，又称为矢量控制（vector control），是一种利用变频器（VFD）控制三相交流马达的技术，利用调整变频器的输出频率、输出电压的大小及角度，来控制马达的输出。
其特性是可以个别控制马达的的磁场及转矩，类似他激式直流马达的特性。
由于处理时会将三相输出电流及电压以矢量来表示，因此称为矢量控制。
达姆施塔特工业大学的K. Hasse及西门子公司的F. Blaschke分别在1968年及1970年代初期提出矢量控制的概念。
Hasse提出的是间接矢量控制，Blaschke提出的是直接矢量控制。
布伦瑞克工业大学的维尔纳·莱昂哈德（Leonhard further）进一步开发磁场导向控制的控术，因此交流马达驱动器开始有机会取代直流马达驱动器。
当时微处理器尚未商品化，但已经出现泛用的交流马达驱动器。
当时相较于直流马达驱动器，交流马达驱动器的成本高、架构复杂，而且不易维护。
而当时的矢量控制需要许多传感器及放大器等元件，因此无法将矢量控制应用在交流马达驱动器中。
派克变换一直被用在同步马达及感应马达的分析及研究，是了解磁场导向控制最需要知道的概念。
这个概念是罗伯特·派克（Robert Park）在1929年的论文中提出的。
派克变换被列为二十世纪发表电力电子相关论文中，第二重要的论文。
派克变换的重要性是可以将马达有关的微分方程，由变系数微分方程变成“时不变”系数的微分方程。
矢量控制可以适用在交流感应马达及直流无刷马达，早期开发的目的为了高性能的马达应用，可以在整个频率范围内运转、马达零速时可以输出额定转矩、且可以快速的加减速。
不过相较于直流马达，矢量控制可配合交流马达使用，马达体积小，成本及能耗都较低，因此开始受到产业界的关注。
矢量控制除了用在高性能的马达应用场合外，也已用在一些家电中VFD-VE系列的向量控制核心技术是FOC（（Field Oriented Control），也就是业界通称的磁场导向控制或磁束向量控制。
foc 矢量
foc 矢量随着现代科技的不断发展，越来越多的人开始意识到“foc 矢量”的重要性。
Foc 矢量，是一种用于控制电机的矢量控制技术，主要应用于现代变速器和电机控制系统中。
因此，本文将围绕“foc 矢量”这一主题展开详细解析，介绍其基本概念、原理、应用及未来发展方向等方面的内容。
一、基本概念Foc 矢量，全称为 Field Oriented Control Vector（磁场定向矢量控制），是一种基于磁场方向来控制电机转速和转矩的控制技术。
它最早应用于交流感应电机，后来逐渐得到广泛推广，已成为现代变速器和电机控制系统的核心技术之一。
其主要思想是将电机转子的电压和电流同时控制在一个磁场方向上，以实现较高效率和精确的转速控制。
二、原理Foc 矢量控制技术的核心原理包括两部分：磁场定向和矢量控制。
在磁场定向过程中，需要通过反馈器件来检测电机转子的位置和角度，进而确定电机磁场的方向；而在矢量控制过程中，则需要基于磁场方向来定向电流，从而控制电机的转速和转矩。
三、应用由于 Foc 矢量控制技术的优点，它已经被广泛应用于现代变速器和电机控制系统中。
例如，在传统的直流电机控制系统中，需要使用 PWM 调制技术来调节电流，但这种技术无法实现较高能效的控制，而 Foc 矢量控制技术则可以在不引入过多参数的情况下，实现更高效、更精准的电机控制和驱动。
此外，由于该技术能够快速适应不同负载和应用场景，因此也应用于轨道交通、工业机械等领域。
四、未来展望随着经济社会的快速发展，电机控制技术需要不断更新和改善。
正因如此，Foc 矢量控制技术在未来的发展中也将会继续得到扩展和应用。
例如，随着电机控制技术的不断优化，Foc 矢量控制将更有可能被应用于更多领域，如风电、电动汽车、无人驾驶等。
除此之外，Foc 矢量也将会继续得到改善和升级，提高其能够应对不同环境和应用场景的能力。
总之，Foc 矢量作为目前电机控制技术中的核心技术之一，其应用不仅提高了电机的运行效率和精度，还为各种电机现代化控制技术提供了新的思路和支持。
foc控制算法及原理详解
foc控制算法及原理详解FOC（field-oriented control）为磁场导向控制，又称为矢量控制（vector control），是一种利用变频器（VFD）控制三相交流马达的技术，利用调整变频器的输出频率、输出电压的大小及角度，来控制马达的输出。
其特性是可以个别控制马达的的磁场及转矩，类似他激式直流马达的特性。
由于处理时会将三相输出电流及电压以矢量来表示，因此称为矢量控制。
达姆施塔特工业大学的K. Hasse及西门子公司的F. Blaschke分别在1968年及1970年代初期提出矢量控制的概念。
Hasse提出的是间接矢量控制，Blaschke提出的是直接矢量控制。
布伦瑞克工业大学的维尔纳·莱昂哈德（Leonhard further）进一步开发磁场导向控制的控术，因此交流马达驱动器开始有机会取代直流马达驱动器。
当时微处理器尚未商品化，但已经出现泛用的交流马达驱动器。
当时相较于直流马达驱动器，交流马达驱动器的成本高、架构复杂，而且不易维护。
而当时的矢量控制需要许多传感器及放大器等元件，因此无法将矢量控制应用在交流马达驱动器中。
派克变换一直被用在同步马达及感应马达的分析及研究，是了解磁场导向控制最需要知道的概念。
这个概念是罗伯特·派克（Robert Park）在1929年的论文中提出的。
派克变换被列为二十世纪发表电力电子相关论文中，第二重要的论文。
派克变换的重要性是可以将马达有关的微分方程，由变系数微分方程变成“时不变”系数的微分方程。
矢量控制可以适用在交流感应马达及直流无刷马达，早期开发的目的为了高性能的马达应用，可以在整个频率范围内运转、马达零速时可以输出额定转矩、且可以快速的加减速。
不过相较于直流马达，矢量控制可配合交流马达使用，马达体积小，成本及能耗都较低，因此开始受到产业界的关注。
矢量控制除了用在高性能的马达应用场合外，也已用在一些家电中VFD-VE系列的向量控制核心技术是FOC（（Field Oriented Control），也就是业界通称的磁场导向控制或磁束向量控制。
九号foc矢量电机控制器参数
九号foc矢量电机控制器参数九号foc矢量电机控制器是一种电机控制装置，用于驱动和控制交流电机。
它基于磁通定向控制（FOC）技术，并具备矢量控制特性。
以下是九号foc矢量电机控制器的一些相关参考内容。
1. 矢量控制原理九号foc矢量电机控制器采用磁通定向控制技术，实现对电机的精确控制。
该控制器通过将电机的三相电流分解成磁场定向分量和磁场垂直分量，使得电机能够按照期望的方向和大小来输出力矩。
矢量控制能够提高电机的动态响应和输出效能，同时降低电机的电流失真。
2. 九号foc矢量电机控制器的特点九号foc矢量电机控制器具有以下特点：- 高性能：九号foc矢量电机控制器采用先进的控制算法和技术，能够实现高效的电机控制，并提供卓越的性能和动态响应。
- 多功能性：九号foc矢量电机控制器支持多种控制模式和编码器反馈模式，满足不同应用的需求。
- 易于调试和安装：九号foc矢量电机控制器提供友好的用户界面和参数调整接口，便于用户进行调试和安装。
- 高度集成：九号foc矢量电机控制器集成了多种保护功能和电机控制相关的电路，减少外部电路的复杂度和成本。
3. 控制器参数设置九号foc矢量电机控制器的参数设置包括以下方面：- 电机基本参数：包括电机额定电压、额定电流、极数等，用于计算电机转速和转矩的关系。
- 控制模式选择：包括速度控制模式、位置控制模式和力矩控制模式等，根据实际应用需求选择合适的控制模式。
- 编码器设置：包括选择编码器类型（绝对式编码器或增量式编码器）、编码器线数、编码器反馈模式等，用于获取电机转速和位置信息。
- 控制参数设置：包括速度环参数（比例增益、积分时间常数）、位置环参数（比例增益、积分时间常数）等，用于调节电机控制的精度和动态性能。
- 保护参数设置：包括过流保护参数、过温保护参数等，用于保护电机和控制器的安全运行。
以上是九号foc矢量电机控制器的相关参考内容。
九号foc矢量电机控制器通过磁通定向控制技术，实现了对交流电机的高性能控制，具备多功能性、易于调试和安装的特点，适用于各种应用场景。
foc 三相电流 转 正交电流原理 -回复
foc 三相电流转正交电流原理-回复FOC 三相电流转正交电流原理引言：现代工业中，交流电驱动技术在各个领域得到了广泛的应用，其中三相交流电机是最常用的一种。
而针对三相交流电机驱动的控制技术中，FOC （Field-Oriented Control）技术便是最为先进和有效的一种。
本文将重点介绍FOC技术的基本原理——三相电流转正交电流原理。
一、三相电流的表述在FOC技术中，我们首先需要对三相交流电流进行准确的描述和表述。
通常情况下，我们可以用矢量的形式表示三相电流，如下所示：I_abc = [I_a, I_b, I_c]^T其中，I_a、I_b、I_c分别代表A、B、C相的电流值，而^T则表示对矢量进行转置。
通过这种表示方式，我们可以将三相电流转化为一个矢量。
然而，这样的表示方式并不能直接用于三相电机的控制。
二、坐标转换为了适应三相电机的控制需求，需要将三相电流通过坐标转换的方式转换为正交坐标系下的电流，即αβ坐标系。
αβ坐标系与直角坐标系类似，其中α轴与A相电流相位一致，β轴与A相电流形成90度夹角。
转换的方式称为Parker变换，通过如下的矩阵运算可将三相电流转换为αβ坐标系下的电流：I_alpha_beta = T * I_abc其中，I_alpha_beta = [I_alpha, I_beta]^T，T为用于转换的矩阵，其形式如下：T = [(2/3)*cos(theta), (2/3)*cos(theta-2*pi/3),(2/3)*cos(theta+2*pi/3);-(1/3)*sin(theta), -(1/3)*sin(theta-2*pi/3),-(1/3)*sin(theta+2*pi/3)]其中，theta为转换角度，通常取电流的平均相位。
通过这样的坐标转换，我们可以将三相电流转化为正交坐标系下的电流。
三、矢量控制在FOC技术中，我们将正交坐标系下的电流分为磁场定向轴（d轴）电流和磁场正交轴（q轴）电流。
foc 电机 大转动惯量
FOC电机与大转动惯量的探讨在现代工业与自动化领域中，电机的应用日益广泛，而对其性能的要求也随之提高。
其中，FOC（Field-Oriented Control，也称为矢量控制）电机以其卓越的控制性能而备受关注。
然而，在实际应用中，当FOC 电机面临大转动惯量的负载时，其性能表现与控制策略就需要进行更为深入的探讨。
一、FOC电机的基本原理FOC电机控制是一种先进的电机控制技术，它通过独立控制电机磁场和转矩来实现高效、精确的电机运动控制。
与传统的电机控制方式相比，FOC控制能够显著提高电机的动态响应速度和稳态精度，降低能耗和噪音，提升整体系统性能。
在FOC控制中，电机的电流被分解为产生磁场的励磁电流和产生转矩的转矩电流。
通过独立控制这两个电流分量，FOC控制实现了对电机磁场和转矩的解耦控制，从而能够精确控制电机的运动状态。
二、大转动惯量的挑战转动惯量是描述物体旋转运动惯性的物理量，它与物体的质量、形状和转动半径有关。
在电机控制中，负载的转动惯量对电机的动态性能和稳态精度有着重要影响。
当FOC电机驱动大转动惯量的负载时，由于负载的惯性作用，电机的启动、加速和停止过程都会变得更为缓慢和困难。
这不仅降低了电机的动态响应速度，还可能导致系统的不稳定和控制精度的下降。
三、FOC电机在大转动惯量下的控制策略为了克服大转动惯量带来的挑战，FOC电机控制需要采取一系列针对性的控制策略：1. 增加启动转矩：在电机启动时，通过增加转矩电流分量来提供更大的启动转矩，从而克服负载的惯性阻力，实现快速启动。
2. 优化加速过程：在电机加速过程中，根据负载的转动惯量和设定的加速度要求，动态调整励磁电流和转矩电流的比例，以实现平稳、快速的加速过程。
3. 引入前馈控制：通过引入负载转动惯量的前馈控制信号，对电机的控制算法进行补偿，从而提高系统对大转动惯量的适应性。
4. 采用智能控制算法：如模糊控制、神经网络控制等智能控制算法，能够根据系统的实时运行状态自动调整控制参数，实现对大转动惯量负载的高效控制。
