电气专业设计图纸符号大全
电气图纸符号大全
电气图纸符号大全电气图纸是电气工程中不可或缺的一部分，它是电气工程设计和施工的重要依据。
图纸中使用了许多符号来表示不同的电气元件和设备。
本文将为您介绍一些常见的电气图纸符号。
1. 电源符号：电源符号是电气图纸中最基本的符号之一，表示电气设备的供电来源。
常见的电源符号有直流电池符号和交流电源符号。
2. 开关符号：开关符号用于表示开关的位置和类型。
常见的开关符号有单刀单掷开关符号、双刀双掷开关符号和压力开关符号等。
3. 电灯符号：电灯符号用于表示电气系统中的灯具。
常见的电灯符号有白炽灯符号、荧光灯符号、LED灯符号等。
4. 插座符号：插座符号用于表示电气系统中的插座或电源插座。
常见的插座符号有三楔插座符号、两楔插座符号等。
5. 感应电动机符号：感应电动机符号用于表示电气系统中的感应电动机。
常见的感应电动机符号有三相感应电动机符号和单相感应电动机符号等。
6. 变压器符号：变压器符号用于表示电气系统中的变压器设备。
常见的变压器符号有单相变压器符号和三相变压器符号等。
7. 断路器符号：断路器符号用于表示电气系统中的断路器。
常见的断路器符号有空气断路器符号、油浸式断路器符号等。
8. 熔断器符号：熔断器符号用于表示电气系统中的熔断器。
常见的熔断器符号有玻璃管熔断器符号、瓷熔断器符号等。
9. 可调电阻符号：可调电阻符号用于表示电气系统中的可调电阻。
常见的可调电阻符号有电位器符号和电阻箱符号。
10. 电容符号：电容符号用于表示电气系统中的电容器。
常见的电容符号有极板电容器符号和电解电容器符号等。
11. 电感符号：电感符号用于表示电气系统中的电感器。
常见的电感符号有线圈电感符号和铁芯电感符号等。
12. 微动开关符号：微动开关符号常见于控制电路中，用于表示微动开关。
常见的微动开关符号有常闭型微动开关符号和常开型微动开关符号。
以上是一些常见的电气图纸符号，了解这些符号的含义对于理解电气图纸和进行电气设计非常重要。
掌握这些符号，能够轻松读懂电气图纸，为电气工程的设计和施工提供帮助。
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
电气图纸符号大全
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4 芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1 ）类别：H——市内通信电缆HP配线电缆HJ局用电缆（2）绝缘：Y――实心聚烯烃绝缘Y泡沫聚烯烃绝缘Y泡沫/实心皮聚烯烃绝缘（3）内护层：A――涂塑铝带粘接屏蔽聚乙烯护套S――铝，钢双层金属带屏蔽聚乙烯护套V――聚氯乙烯护套（4）特征：T――石油膏填充G 咼频隔离C——自承式（5）外护层：23 ---- 双层防腐钢带绕包销装聚乙烯外被层33――单层细钢丝铠装聚乙烯被层43――单层粗钢丝铠装聚乙烯被层53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜（铝）芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆（电线）BV -铜芯聚氯乙烯绝缘电缆（电线）BLV铝芯聚氯乙烯绝缘电缆（电线）BVR铜芯聚氯乙烯绝缘电缆（电线）BVV^铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90铜芯耐热90 C聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V 及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A 、B 、C 、D 四类, 例如：WDZD-VY WDZA -YJY WDZB- YJ V23 WDZC-B Y WDZ-BVY WDZB-KY JY WDZC-KVV23 供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
(完整版)电气图纸符号大全
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气设计图纸符号

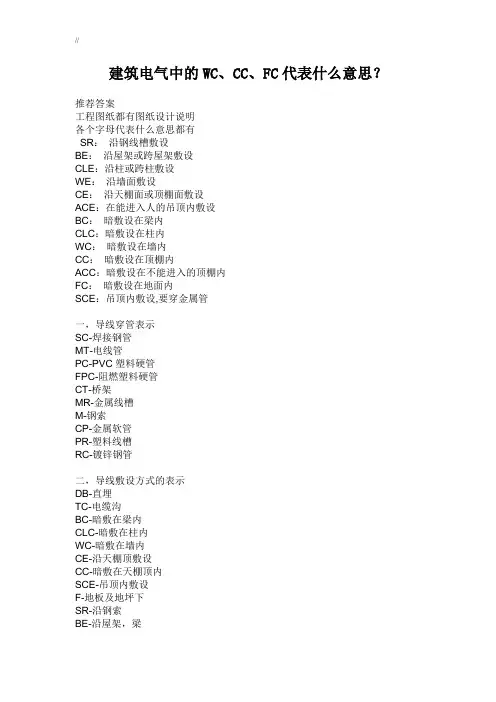

建筑电气中的WC、CC、FC代表什么意思？推荐答案工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC**************************************************型号含义：R－连接用软电缆（电线），软结构。
图纸中的电气符号大全
• 铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 • PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32 • 4芯-6芯-8芯-9芯------6 • 型号含义： • R－连接用软电缆（电线），软结构。 • V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 • B－平型（扁形）。
• 三、灯具安装方式的表示 • CS-链吊 • DS-管吊 • W-墙壁安装 • C-吸顶 • R-嵌入 • S-支架
• 穿焊接钢管敷设：SC • 穿电线管敷设：MT • 穿硬塑料管敷设：PC • 穿阻燃半硬聚氯乙烯管敷设：FPC • 电缆桥架敷设：CT • 金属线槽敷设：MR • 塑料线槽敷设：PR
• 一、导线穿管表示 • SC-焊接钢管 • MT-电线管 • PC-PVC塑料硬管 • FPC-阻燃塑料硬管 • CT-桥架 • MR-金属线槽
• 二、导线敷设方式的表示 • DB-直埋 • TC-电缆沟 • BC-暗敷在梁内 • CLC-暗敷在柱内 • WC-暗敷在墙内 • CE-沿天棚顶敷设
60oC~250oC连接软电线 • 2、规格表示法的含义 • 规格采用芯数、标称截面和电压等级表示 • ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称
截面）， 0.6/1KV，
•③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T， 如：4×25-T
转自：/dp/12/
• 导线敷设部位的标注 • 沿或跨梁（屋架）敷设：AB • 暗敷在梁内：BC • 沿或跨柱敷设：AC • 暗敷设在柱内：CLC • 沿墙面敷来自：WS • 暗敷设在墙内：WC
• HSM8-63C/3P • DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， • HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A
电气图纸符号大全(实用借鉴)
配电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一，导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二，导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷三，灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
电气图纸代号字母大全
电气图纸符号图例大全一、字符，符号SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)三相线(火线):A项(黄) B项(绿) C项(红)KV:(电压)千伏BV:散线MEB:总等电位LEB:局部等电位二、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设1、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设2、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内3、照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4、配电线路的标注方法a——b(c×d)e——f例：WDZ-BYJ-3*2.5-PVC20-WC其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位5、照明灯具标注方法灯具吸顶安装标注方法：其中：a--灯数，b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯三、室内配电线路的表示方法1、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。
塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线 VC/ PR钢管配线 DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC软管 RG/ 瓷瓶配线CP/K 钢索配线S/M 电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号部位代号地面（板） D 墙 Q柱 Z 梁L 顶棚P4、导线的类型及代号：线芯材料：铜芯导线(一般不标注) T铝芯导线 L绝缘种类：聚氯乙烯绝缘V橡胶绝缘 X氯丁橡胶绝缘 XF聚乙烯绝缘Y内护套：聚氯乙烯套 V聚乙烯套Y其它特征：绝缘导线、平行B双绞线 S软线 R常见导线型号BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线导线的标注格式：c 导线根数d 导线截面 f敷设部位 e敷设管径b导线型号 a线路编号a-b-c×d-e-f例：N1- BV -2×2.5+PE2.5-DG20-QA其中： N1 表示导线的回路编号BV 表示导线为聚氯乙烯绝缘铜芯线2 表示导线的根数为22.5 表示导线的截面为2.5mm2PE2.5表示1根接零保护线，截面为2.5mm2dg20表示穿管为直径为20mm的钢管QA 表示线路沿墙敷设、暗埋四、照明电器的表示方法照明电器由光源和灯具组成。
电气图纸中常见电工电气符号大全汇总
电气图纸中常见电工电气符号大全汇总电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM A 电流A 模拟AC交流AUT 自动ACC 加速ADD 附加AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度. V 电压WH 白YE 黄。
(完整版)经典电气图形符号大全
×××电器符号大全×××序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130 手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中 C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV75-5-1(A、B、C）S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM1：代表单芯SYWV75-5-1S:射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM1：代表单芯例如：RVVP2*32/0.2RVV2*1.0BVRR:软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM1、型号、名称RV铜芯氯乙烯绝缘连接电缆（电线）AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
电气图符号大全（必备）电气图符号含义及图例
电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
图纸中的电气符号大全
SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3P；DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22；MKVV32；2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22；KVV32；KVVR22；2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22；RVVP-22；KVVRP-22；KVVP2-22；KVVRP2-22 2*0.5；3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22；ZR-KVV32；ZR-KVVR22；2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22；ZR-KVVRP22；ZR-KVVP2-22；ZR-KVVRP2-22；2*0.5,3*0.75,4*4,------37*1.5mm 铠装通信电缆;HYA22；HYA23；HYA53；HYV22；HYV23；5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22；HYAT23；NYAT53；5对,10对------800对；0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22；ZR-HYA23；ZR-HYA53；WDZ-HYA23；WDZ-HYA53；5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22；MHYV22；MHYA32；MHYV32；5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22；ZR-DJYVP22；DJYVRP22；DJYPV22；ZR-DJYPV22DJYPVR22；DJYPVP22；DJYPVRP22；ZR-DJYPVP22；ZR-DJYPVPR22；1*2*0.75 2*2*1.0 3*2*1.5------30*2*1.5mm铠装铁路信号电缆；PZY23；PTY23；PZY22；PTY22；PZYH23；PTYH23；PZYA23；PZYA22；PZYAH22；PTYAH22；PTYAH32；PZY32；4芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。
电气专业设计图纸符号大全
金属线槽敷设：MR P－编织屏蔽P2－铜带屏蔽电器符号大全P22塑料线槽敷设：PR －钢带铠装Y—预制型、一般省略，或用钢索敷设：M聚烯烃护套穿聚氯乙烯塑料波纹电线一，导线穿管表示FD焊接钢管—产品类别代号，管敷设：KPC指分支SC-电缆。
敷设：MT-电线管CP 将要颁布的建设部标穿金属软管准用FZ塑料硬管直接埋设：DB 表示，其实质相同PC-PVCYJ—交联聚乙烯绝缘FPC-阻燃塑料硬管电缆沟敷设：TC V—聚氯乙烯绝缘或护套CT-桥架导线敷设部位的标注ZR—阻燃型MR-金属线槽沿或跨梁（屋架）敷设：ABNH—耐火型M-钢索暗敷在梁内：BCWDZ—无卤低烟阻燃型沿或跨柱敷设：CP-金属软管ACWDN—无卤低烟耐火型CLC 暗敷设在柱内：PR-塑料线槽例如：SYV 75-5-1(A、沿墙面敷设：镀锌钢管RC- WS B、C）S: 射频暗敷设在墙内：WC二，导线敷设方式的表示Y:聚乙烯绝缘V:聚：CE BA直埋DB-：64编氯乙烯护套沿天棚或顶板面敷设：暗敷设在屋面或顶板内：128编TC-电缆沟编C：96CC5MM ：线径为欧姆BC-暗敷在梁内575SCE吊顶内敷设：：75 FC 地板或地面下敷设：1CLC-暗敷在柱内：代表单芯SYWV 75-5-13PHSM8-63C/ WC-暗敷在墙内W: Y: CE-沿天棚顶敷设聚乙烯绝缘S: 射频这两个应该是/DTQ30-322P聚氯乙烯护套暗敷在天棚顶内CC-物理发泡V:塑壳断路器两种的型号，线缆外径为：SCE-吊顶内敷设5欧姆75：753P HSM8-63C/适用于照明极开关，额定地板及地坪下F-回路中，为3：代表单芯5MM 10.2 63A电流为（/ SR-沿钢索例如：3联开关）RVVP2*32RVV2*1.0 BVR塑壳断路/DTQ30-32沿屋架，梁BE- 2P 也是P双层护套线VV:32A的一种，额定电流WE-沿墙明敷器，R: 软线屏蔽2极开关三，灯具安装方式的表示：每芯有32：2芯多股线其他那些符号都是关于导链吊CS-2每根铜丝直0.2根铜丝：线穿管和敷设方式的一些32管吊DS-0.2MM 径为你对照着查一下W-墙壁安装表示方法，0.12ZR-RVS2*24/*********************** C-吸顶*********************** S:双绞线阻燃嵌入R- R: 软线ZR:****：每芯有24 支架S-：2芯多股线2：每根铜丝根铜丝CL-柱上0.1224 型号含义：0.12MM －连接用软电缆（电线）RSR沿钢线槽：，直径为BE 沿屋架或跨屋架：软结构。
电气图纸符号表示大全
电气图纸符号表示大全在电气图纸中我们经常看到一些用英文符号表示方式，下面给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个是两种塑壳断路器的型号HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关1、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L 励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
电气图纸符号大全
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV-铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类,例如：WDZD-VY WDZA-YJY WDZB-YJV23WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
