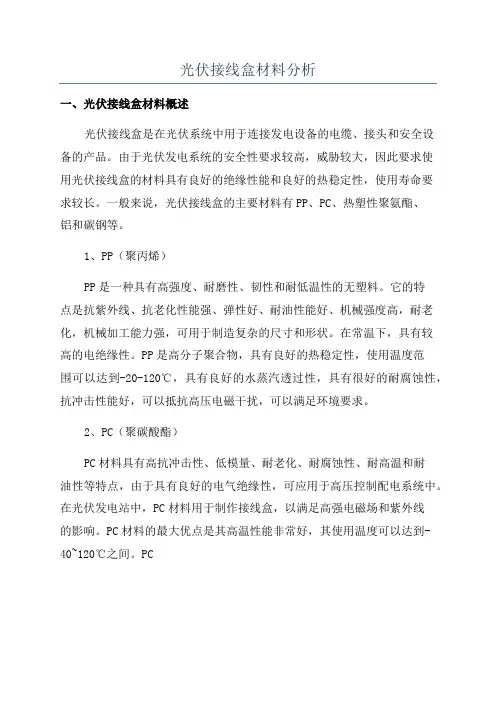

光伏接线盒材料分析
光伏接线盒材料分析
一、光伏接线盒材料概述
光伏接线盒是在光伏系统中用于连接发电设备的电缆、接头和安全设
备的产品。
由于光伏发电系统的安全性要求较高，威胁较大，因此要求使
用光伏接线盒的材料具有良好的绝缘性能和良好的热稳定性，使用寿命要
求较长。
一般来说，光伏接线盒的主要材料有PP、PC、热塑性聚氨酯、
铝和碳钢等。
1、PP（聚丙烯）
PP是一种具有高强度、耐磨性、韧性和耐低温性的无塑料。
它的特
点是抗紫外线、抗老化性能强、弹性好、耐油性能好、机械强度高，耐老化，机械加工能力强，可用于制造复杂的尺寸和形状。
在常温下，具有较
高的电绝缘性。
PP是高分子聚合物，具有良好的热稳定性，使用温度范
围可以达到-20-120℃，具有良好的水蒸汽透过性，具有很好的耐腐蚀性，抗冲击性能好，可以抵抗高压电磁干扰，可以满足环境要求。
2、PC（聚碳酸酯）
PC材料具有高抗冲击性、低模量、耐老化、耐腐蚀性、耐高温和耐
油性等特点，由于具有良好的电气绝缘性，可应用于高压控制配电系统中。
在光伏发电站中，PC材料用于制作接线盒，以满足高强电磁场和紫外线
的影响。
PC材料的最大优点是其高温性能非常好，其使用温度可以达到-
40~120℃之间。
PC。
光伏组件接线盒规范
竭诚为您提供优质文档/双击可除光伏组件接线盒规范篇一：光伏接线盒认证技术规范(初稿)cgc北京鉴衡认证中心认证技术规范cgc/gF00x：20xx地面用光伏组件接线盒技术要求和试验方法technicalspecificationsandtestmethodsofjunctionboxe susedinterrestrialpVmodules(备案稿)200x-x-xx发布200x-x-xx实施北京鉴衡认证中心发布目次前言................................................. (iii)标题：地面用光伏组件接线盒技术要求和试验方法 (1)1范围................................................. .. (1)2规范性引用文件................................................. (1)3术语和定义................................................. . (2)4技术要求................................................. (5)4.1概述................................................. (5)4.2电击防护................................................. .. (5)4.3接口及连接方法................................................. .. (6)4.4连接器................................................. . (6)4.5线缆................................................. (6)4.6抗老化................................................. . (6)4.7基本结构................................................. .. (6)4.8ip-防护等级................................................. .. (7)4.9耐压强度................................................. .. (7)4.10环境温度范围................................................. (7)4.11防拉拽装置................................................. .. (7)4.12机械强度................................................. (7)4.13电气间隙及爬电距离................................................. .. (7)4.14绝缘................................................. . (8)4.15绝缘材料-零件................................................. . (8)4.16带电零件及防腐蚀................................................. . (9)4.17密封装置................................................. (9)4.18旁路二极管说明................................................. (9)4.19通过机械敲击拆卸的隔爆式电缆引入装置 (9)4.20配有防拉拽装置的接线盒................................................. . (9)5试验方法................................................. (9)5.1概述................................................. (9)5.2待检样品的准备工作................................................. (9)5.3试验的实施................................................. . (10)6检验规则................................................. (19)6.1检验分类................................................. (19)6.2出厂检验................................................. (21)6.3型式检验................................................. (21)7标志、包装、运输、贮存................................................. . (21)7.1标志................................................. .. (21)7.2包装................................................. . (21)7.3运输................................................. . (22)7.4贮存................................................. . (22)附录a线缆防拉拽装置扭曲试验的典型布置 (23)附录b（规范性）警示：“禁止带电插拔”............................................... .24附录c（规范性）试验样品数量................................................. (25)前言xxcgc/gF00x：20xx地面用光伏组件接线盒技术要求和试验方法1范围本技术规范规定了光伏组件用接线盒的产品术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
光伏组件接线盒ppt课件
ppt课件完整
9
连接器主要特性： ● 有强烈的抗老化、耐紫外线能力 ● 符合于室外恶劣环境条件下的使用要求； ● 线缆的连接采用铆接与紧箍方式连接； ● 公母头的固定带有稳定的自锁机构，开 合自如.
四.接线盒的安装及工具 1.接线盒安装所需要的工具 M4一字螺丝刀
ppt课件完整
10
2.安装过程.
盒对准安装位置进行粘结。
ppt课件完整
11
4）电池板的接线 在左右两个接线端子的旁边有正负极标
志，它代表电池在工作状态下输出电压的正 负极，按照用电需求正极接正极，负极接负 极。
接线采用机械压紧方式，用M4一字螺丝 刀将接线柱的压紧卡簧旋开，将引出线穿过 卡簧密封接头，插入接线孔中，将线压紧。 电线接好后，将盒盖盖上，检查盒体和盒盖 是否咬合牢固。
1）接线盒盖的打开
将M4一字螺丝刀按照接线盒上的标示插入盒盖
上的安装孔内，将其一脚轻轻抬起，如此这般先
将边上四角抬起，即可打开盒盖。将其提起则可
看到三个接线端子。
2）检查
检查接线盒各部件是否完全齐备，检查二极管
是否符合技术使用要求以及正负极位置
3）操作人员将粘结剂均匀连续涂抹在接线盒的
底面，并根据粘结剂的物化性及使用要求将接线
ppt课件完整
6
2）最高反向工作电压 加在二极管两端的反向电压高到一定值时，会 将管子击穿，失去单向导电能力。为了保证使用 安全，规定了最高反向工作电压值。 3）反向电流 反向电流是指二极管在规定的温度和最高反向 电压作用下，流过二极管的反向电流。反向电流 越小，管子的单方向导电性能越好。值得注意的 是反向电流与温度有着密切的关系，大约温度每 升高10，反向电流增大一倍。
ppt课件完整
光伏接线盒国家标准
光伏接线盒国家标准光伏接线盒是太阳能光伏发电系统中的重要组成部分，其作用是将光伏组件之间、光伏组件与逆变器之间的电气连接进行安全可靠地实现。
为了规范光伏接线盒的设计、制造和使用，中国国家标准化管理委员会发布了《光伏接线盒国家标准》（以下简称《标准》），该标准于2019年3月1日正式实施，对光伏接线盒的生产和使用提出了严格的要求。
首先，《标准》对光伏接线盒的基本要求进行了规定。
光伏接线盒应具有防火、防水、防腐蚀、防电弧和防雷击等基本防护功能，以确保光伏系统的安全运行。
同时，光伏接线盒的材料选择、外壳防护等方面也做出了详细的规定，以保证光伏接线盒在恶劣环境下的可靠性和耐久性。
其次，《标准》对光伏接线盒的电气性能进行了严格的规定。
光伏接线盒应具有良好的电气绝缘性能和导电性能，能够承受光伏系统的额定电压和电流，同时还要能够抵御电弧和过电压等异常工况，确保光伏系统的安全稳定运行。
此外，光伏接线盒的接线端子应具有良好的接触性能和导电性能，以确保光伏组件之间、光伏组件与逆变器之间的电气连接质量。
另外，《标准》还对光伏接线盒的外观设计和安装要求进行了详细规定。
光伏接线盒的外壳应具有良好的防水、防尘性能，能够在户外恶劣环境下长期稳定工作。
同时，光伏接线盒的安装位置、安装方式、接地要求等方面也做出了明确规定，以确保光伏接线盒的安全可靠使用。
最后，《标准》还对光伏接线盒的标识和质量检验进行了规定。
光伏接线盒应在外壳上清晰标识产品型号、额定电压、额定电流等重要信息，以便用户正确选择和使用。
同时，光伏接线盒的生产企业应建立健全的质量管理体系，对产品进行全面的质量检验，确保产品的质量符合国家标准的要求。
综上所述，《光伏接线盒国家标准》对光伏接线盒的设计、制造和使用提出了严格的要求，以确保光伏系统的安全可靠运行。
作为光伏系统的重要组成部分，光伏接线盒的质量和性能直接影响着光伏系统的发电效率和运行安全性。
因此，生产企业和用户在选择和使用光伏接线盒时，应严格按照国家标准的要求进行生产和使用，确保光伏系统的安全稳定运行。
光伏的接线盒原理
光伏的接线盒原理
光伏组件的接线盒主要起到以下作用:
1. 接线盒内部连接组件内所有电池片串联或并联。
2. 接线盒提供正负两端的引出端子,连接外部电路。
3. 接线盒内有避雷器保护内部连接线和电池片。
4. 接线盒内部填充树脂封装,保护内部连接不受外界环境影响。
5. 接线盒上有排水孔,可以排出内部积水。
6. 接线盒盖板有透气孔,防止内部起雾和积水。
7. 接线盒外壳采用耐高温和强UV材料,使用寿命长。
8. 接线盒采用快插式端子,方便安装维护。
9. 接线盒与组件铝框可靠接地,确保安全。
10. 接线盒位置固定,方便后期系统的接线和检修。
接线盒的好坏直接影响组件的发电性能和使用寿命。
设计和制作需要确保其可靠性。
光伏接线盒介绍
太阳能光伏接线盒简介太阳能光伏接线盒，英文名字为：PV JUNCTION BOX ，是安装在光伏组件背面的一个防水接线盒，通过它可以十分方便地与外电路连接。
附图如下：光伏接线盒组成连接系统太阳能光伏接线盒其实就是直流汇线盒，在一个太阳能组件中，把单个电池串联起来，以获得更高的电压。
如下图为内部电路结构：加装二极管的作用主要是：防止反向充电损坏光电池；防止一个光电池断路整个光电池组都无法使用举例200W左右的光伏接线盒一般技术指标：●外壳有强烈的抗老化，耐紫外线能力（一般为GE公司专用的PPO材料）；●符合于室外恶劣环境条件下的使用；●根据需要可以任意内置2～6个接线端子；●所有的连接方式采用插入式连接主要技术规格：●最大工作电流16A●最大耐压1000V●使用温度-40～90℃●最大工作湿度5%～95%（无凝结）●防水等级IP65●连接线规格4mm需要符合的标准和认证：国外的著名品牌,如瑞士的MC,德国的Tyco,日本的Yukita等。
在光伏组件认证领域，德国莱茵TÜV具有着很高的知名度和认可度。
为了避免重复测试以及为客户节省认证费用，对于光伏组件中所应用到的光伏零部件，德国莱茵TÜV可以为其出具相关的认证证书。
对于光伏零部件厂商而言，在取得德国莱茵TÜV颁发的认证证书之后，其产品可以被多个组件厂家所采用而不用增加额外的测试；对于光伏组件厂商而言，选用德国莱茵TÜV认证过的光伏零部件，可以节省其认证费用，同时降低认证中可能的失败风险。
PV电线电缆认证要求：1、德国– VDE Mark, Germany Baurat Mark1）电线电缆，DKE/AK 411.2.3 Leitungen für PV-Systeme ;2）连接器, DIN V VDE V 0126-3 Connector for photovoltaic systems – Safety requirements and tests;3）接线盒, DIN V VDE V 0126-5 Junction boxes for photovoltaic modules;2、美国– UL Mark1) 电线电缆，UL 4703 Outline for Photovoltaic Wire;2) 控制器及连接设备，UL 1471 Inverters, Converters, Controllers andInterconnection System Equipment for Use With Distributed Energy Resources;太阳能成品安全标准：1、IEC 61215, Crystalline Silicon Terrestrial Photovoltaic Modules - DesignQualification and Type Approval (陆地用晶体硅太阳能组性能测试标准)；2、IEC 61646, Thin-film Terrestrial Photovoltaic Modules — Design Qualification andType Approval (陆地用薄膜型太阳能组性能测试标准)；3、IEC 61730, Photovoltaic Module Safety Qualification (太阳能组件安全及性能测试标准)4、UL 1703, Flat-Plate Photovoltaic Modules and Panels (平板型太阳能组件安全认证标准)；认证标记图示：2009-07-03吴江华安电器有限公司。
接线盒的构造及各部分功能
接线盒的构造及各部分功能接线盒是指用于连接和管理电缆、线缆以及安装电器设备的电气构件。
它通常由外壳、连接器、接线端子、密封件等组成，每个部分都具有特定的功能。
1.外壳接线盒的外壳通常采用耐高温、阻燃、绝缘性能良好的工程塑料或金属材料制成。
它的功能是固定和保护内部的连接器、接线端子以及电缆线路等，以防止机械损坏、灰尘、水分、腐蚀等对内部部件的影响。
2.连接器连接器是接线盒的重要组成部分，它主要用于连接电缆、线缆和外部电器设备。
根据具体需求，连接器可以采用插拔式、螺纹式、夹紧式、压接式等不同形式。
它的功能是提供电气连接和交换信号，确保电流的传输和正常工作。
3.接线端子接线盒内部的接线端子用于连接电缆和线缆，它的主要功能是实现电气连接和固定电缆。
通常，接线端子具有优良的导电性能、机械强度和耐腐蚀性能，以确保连接的可靠性和长时间工作的稳定性。
4.密封件为了防止接线盒内部的电气部件受到水、湿气、灰尘等外界环境的侵入，接线盒通常使用密封件进行密封。
密封件可以采用橡胶、硅胶、硬胶等材料制成，它的功能是防水、防尘、防湿气，以保证内部电气连接的安全和可靠。
5.接地螺柱接地螺柱是接线盒的重要组成部分之一，它的功能是将接线盒与地线连接，实现接地保护。
接地螺柱通常由导电材料制成，具有良好的导电性能和机械强度。
6.按钮开关一些接线盒还配备有按钮开关，用于控制电气设备的开启和关闭。
按钮开关通常安装在接线盒的外壳上，操作方便，具有防水、防雾、防尘等特性，以确保开关的可靠性和安全性。
以上是接线盒的主要构造及各部分的功能，它们共同作用于电器设备的安全和可靠运行。
根据特定的电气需求和环境要求，接线盒的具体构造和功能也会有所不同。
光伏接线盒参数
光伏接线盒参数一、引言光伏接线盒是光伏发电系统中的关键组件之一，用于连接光伏电池组件之间和与逆变器之间的电路。
它在保护光伏电池组件和逆变器、提供电气连接和信号传输方面发挥着重要的作用。
本文将详细介绍光伏接线盒的参数及其重要性。
二、光伏接线盒参数的意义光伏接线盒的参数是指与光伏发电系统相关的技术指标和功能要求。
定义和测量这些参数的目的是为了保证光伏接线盒在运行过程中能够发挥预期的效果，并保证系统的安全性和可靠性。
光伏接线盒的参数包括但不限于以下几个方面：1. 防护等级（IP等级）防护等级是用来表示光伏接线盒的防尘、防水性能的指标。
一般采用IPXX的形式表示，其中第一个X表示防尘等级，第二个X表示防水等级。
例如，IP65表示光伏接线盒具有较高的防尘性能和防喷水性能。
2. 额定电压和额定电流光伏接线盒的额定电压和额定电流是工作时所能承受的最高电压和电流。
光伏接线盒应能够适应光伏电池组件和逆变器输出的电压和电流，并保证系统的正常运行。
3. 温度范围光伏接线盒的温度范围是指在该范围内能够正常工作的温度区间。
光伏接线盒应能够适应不同环境下的温度变化，确保系统的稳定性和可靠性。
4. 过压和过流保护光伏接线盒应具备过压和过流保护功能，以保证在系统遇到异常情况时能够及时切断电路，避免损坏光伏电池组件和逆变器。
5. 绝缘电阻绝缘电阻是指光伏接线盒在正常工作条件下，不同接线和触点之间的电气隔离程度。
良好的绝缘电阻能够防止电气故障和触电风险，提高系统的安全性。
三、光伏接线盒参数的选择和应用光伏接线盒的参数选择与具体应用场景和要求密切相关。
在选型过程中，应根据光伏电池组件的额定电压和电流、系统的环境条件和设计要求等综合因素进行考虑。
1. 根据光伏电池组件的额定电压和电流选择光伏接线盒的额定电压和额定电流应大于或等于光伏电池组件的相应数值，以确保光伏接线盒能够正常工作并承受光伏电池组件输出的电压和电流。
2. 根据环境条件选择防护等级和温度范围根据光伏发电系统所处的环境条件选择合适的防护等级和温度范围。
ul6703标准
ul6703标准
UL 6703是美国标准实验室（Underwriters Laboratories）制定的关于太阳能电池板接线盒（Photovoltaic (PV) Junction Boxes）的标准。
UL 6703标准主要针对太阳能电池板接线盒的安全性、可靠性和性能进行规范。
这些接线盒通常安装在太阳能电池板上，用于连接太阳能电池板的输出端与其他电气设备，如逆变器或电阻负载。
它承担着重要的功能，如电气连接、电流传输和防护绝缘。
根据UL 6703标准，太阳能电池板接线盒需要满足一系列要求，包括但不限于以下方面：
1. 安全要求：接线盒应设计和制造符合安全标准，保证在正常使用条件下不会引起火灾、电击等危险。
2. 电气性能：接线盒应能够有效传输电流，具备良好的电气连接功能，并确保在高温、高湿和恶劣环境下的可靠性。
3. 防护等级：接线盒应具备防水、防尘和防腐蚀等特性，以保护内部电气元件免受外部环境的影响。
4. 温度耐受能力：接线盒应能够在太阳能电池板工作温度范围内正常运行，不受过热或过冷的影响。
UL 6703标准的遵守和认证对于确保太阳能电池板接线盒的安全性和可靠性非常重要。
制造商和使用者可以参考该标准来进行产品选择、安装和使用，以确保相关设备的质量和性能达到符合要求的水平。
PV接线盒入门须知
机械性能
连接器插拔结构 连接器密封结构 电缆的耐拉性 接线盒散热装置
J-box 电气性能
端子固定处接触电阻 连接器插拔接触电阻
电气性能
二极管电气参数 电缆的的电气参数 接线盒绝缘电阻
Tyco J-box
接线盒检测项目
密封性检测 耐候性能检测 端脚紧固性能检测 连接器插拔可靠性检测 二极管结温检测 接触电阻检测
焊接
二极管作用—防止热斑效应
光伏电缆生产厂家产品性能参数
项 导体 结构 外径 目 标称截面 mm2 n/mm mm MC 2.5 56/0.30 2.7 6.4 4.75 5级镀锡铜线 TPE/TPU双层绝缘 电子束交联聚烯烃 电子束交联 无卤素聚烯烃 5×D 5.7 Tyco 4.0 Yukita 4.0 56/0.30 2.6 6.2 5.09 镀锡退火软铜线 XLPE 电子束交RADOX1 电子束交叉链 RADOX1 5×D H+S 4.0 56/0.30 2.5 6.05 5.09
接线盒失效
1、二极管烧毁； 2、接线盒功耗增大； 3、盒体破裂； 4、水汽侵入；
Thank you!
PV Junction Box
J-box 各部件及其作用
保护内部电气件
盒体及其端子锁紧结构
防止惹斑效应
电 缆
接线盒
二 极 管
电流输出载体
连接器
外部连接接口
接线盒在系统中的作用
H+S J-bo 接线盒盖
J-box 机械性能
盒体机械结构强度 端子锁紧装置 盒体密封结构
电缆参考外径 mm 电阻R 欧姆/km 导线材料 绝缘材料
外层材料 最小弯曲直径 额定电压 额定电流 工作温度
PVC 6×D
VDE_0126-3&5_PV连接器和接线盒标准介绍
TÜV SÜD Group
TEC
12 March 2009
V DIN V VDE V 0126-3:2006
V DIN V VDE V 0126-3:2006 Connectors for photovoltaic systems – Safety requirements and tests PV
R2
R1
150%
5m +R1
TÜV SÜD Group
TEC
12 March 2009
V DIN V VDE V 0126-3:2006
E
E1 • • E2 IP • • IP • E3 • •
(
)
IEC 60529
10N
IEC 60529 IP55
2000V + 4
50/60Hz
TÜV SÜD Group
TÜV SÜD Group
TEC
12 March 2009
V DIN V VDE V 0126-3:2006
B4 • • • • • • • • • >0.75mm2, 20N; 90° 45° 300mm 0.75mm2, 10N; 60 / 100 90°
TÜV SÜD Group
TEC
12 March 2009
TÜV SÜD Group
TEC
12 March 2009
V DIN V VDE V 0126-3:2006
h)
ambient temperature range -40°C - +85°C upper limiting temperature (ULT) limiting temperature (LLT): +100°C;
光伏组件接线盒焊接机的介绍
光伏组件接线盒焊接机的介绍光伏组件接线盒焊接机是太阳能电池组件生产线的核心设备之一，它主要用于生产光伏组件的接线盒的焊接过程。
接线盒焊接机的作用是将电池组件上的电池条与接线盒上的金属触点连接，并保证连接的可靠性和稳定性。
下面，我们将对光伏组件接线盒焊接机进行详细介绍。
光伏组件接线盒焊接机采用的是喷锡技术。
其工作原理是将预先加工好的接线盒与电池组件的导电条紧密对接，然后通过向金属触点内部注入高温的喷锡合金，使其在接触处融化并润湿电池组件的导电条。
在冷却过程中，喷锡合金形成了一层坚固的保护层，将导电条与接线盒内部的电路连接在一起。
1.精度高光伏组件接线盒焊接机可以在非常短的时间内完成接线盒与电池组件的高精度对接，并确保接触面积最大化。
由于其高精度的特点，可以有效减小因焊接不良而产生的电量损失，增加光伏组件的发电效率。
2.速度快光伏组件接线盒焊接机可以同时焊接多个接线盒，每分钟可以完成180个接线盒的焊接工作。
这种高效率的工作方式可以大大提高光伏组件的生产效率，降低成本，提高利润。
3.自动化程度高光伏组件接线盒焊接机具有高自动化程度，可以自动检测接线盒与电池组件的位置，并自动完成对接。
这种自动化的程度大大降低了人工操作的难度和风险，提高了工作效率和安全性。
4.稳定性强光伏组件接线盒焊接机采用的是高品质的零部件，经过多次的实验和调试，能够保证其长期的稳定运行。
其具有良好的抗干扰能力和故障自诊断功能，能够快速发现问题并及时解决。
三、使用注意事项1.操作人员必须接受专业培训，并熟练掌握机器的操作方法和安全注意事项。
2.机器工作过程中，必须保持室内通风良好，以防止有害气体对操作人员的影响，同时机器的周围必须保持干燥和清洁。
3.机器使用前必须认真检查，确保机器本身的安全性能和各个部件的完好程度。
4.机器使用过程中，必须保持机器的各个部位清洁和润滑，以保证机器的稳定性和寿命。
5.在机器出现故障或异常情况时，应及时停机并进行排除处理，不得私自进行维修操作，以免危及人员安全和机器性能。
光伏接线盒介绍范文
光伏接线盒介绍范文
太阳能光伏接线盒介绍
太阳能光伏接线盒是利用太阳能光伏技术所制作的,专为在太阳能光伏系统中用来接线和保护系统电路的一种机械组件。
它有多种规格，可以满足不同场合的需求。
太阳能光伏接线盒一般由有机玻璃树脂、绝缘子、接地母线等部件组成，以及合金或铝合金等外壳。
以下介绍太阳能光伏接线盒的功能、用途和特点：
一、功能：
太阳能光伏接线盒主要功能有：
1、布线：将太阳能光伏组件、控制器、电池等的输入输出电线进行安全可靠的连接；
2、保护：确保电线的安全，防止电线的毛刺、接触不良、短路等问题的发生；
3、传输：利用接线盒的多种方式，便于通过电缆把电力从晶体管传输至用电设备。
二、用途：
太阳能光伏接线盒主要用于太阳能光伏系统，可用于固定控制器、接受电池输出和传输电力等。
三、特点：
1、阻燃性能强：太阳能光伏接线盒采用特殊材料对绝缘子的阻燃性能进行优化，具有很强的阻燃性能；
2、结构紧凑：太阳能光伏接线盒的外壳具有紧凑耐用的结构，减少空间；
3、防止短路：采用高品质的绝缘材料，能有效防止短路；
4、安全耐用：采用高热级电缆。
光伏接线盒全面解析
光伏接线盒全⾯解析光伏接线盒全⾯解析前⾔在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚⾄整个光伏系统崩溃。
俗话说得好，“切莫因⼩失⼤”。
作为太阳能电池组件的⼀种连接器，光伏接线盒主要的作⽤就是将太阳能电池模块产⽣的电能经电缆导出。
由于太阳能电池使⽤场合的特殊性和其本⾝的昂贵价值，光伏接线盒必须经过特殊设计才能满⾜太阳能电池组件的使⽤要求。
⼀、功能光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产⽣的电流引出并产⽣功率。
附加功能为保护组件引出线，防⽌热斑效应。
1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作⽤。
接线盒内部通过接线端⼦和连接器将太阳能组件产⽣的电流引出并导⼊到⽤电设备中。
为了尽量减⼩接线盒对组件功率的损耗，接线盒所⽤的导电材料要求电阻⼩，和汇流带引出线的接触电阻要⼩。
1.2保护接线盒的保护作⽤包括三部分，⼀是通过旁路⼆极管防⽌热斑效应，保护电池⽚及组件；⼆是通过特殊材料密封设计防⽔防⽕；三是通过特殊的散热设计降低接线盒的⼯作温度，减⼩旁路⼆极管的温度，进⽽降低其漏电流对组件功率的损耗。
⼆、性质2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应⽤于室外经受⽓候的考验，如光照、冷热、风⾬、细菌等造成的综合破坏，其耐受能⼒叫耐候性。
接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，⽬前最常⽤的材料为PPO（聚苯醚），它是世界五⼤通⽤⼯程塑料之⼀。
具有刚性⼤、耐热性⾼、难燃、强度较⾼、电性能优良等优点。
另外，聚本醚还具有耐磨、⽆毒、耐污染等优点。
PPO的介电常数和介电损耗在⼯程塑料中是最⼩的品种之⼀，⼏乎不受温度、湿度的影响，可⽤于低、中、⾼频电场领域。
PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。
2.1.1耐⾼温⾼湿组件的⼯作环境⾮常恶劣，有的⼯作在热带地区，⽇平均温度⾮常⾼；有的⼯作温度⾮常低，如⾼海拔地区、⾼纬度地区；有的昼夜温差⾮常⼤，如沙漠地区。
户外运行光伏组件之接线盒失效分析
D O I :10.3969/j.i s s n .1003-0972.2024.02.005 文章编号:1003-0972(2024)02-0165-04户外运行光伏组件之接线盒失效分析韩会丽1,2,3,彭祁军2,朱灯林1*(1.河海大学力学与材料学院,江苏南京210000;2.浙江鑫辉光伏科技有限公司,浙江乐清325600;3.信阳师范大学建筑节能材料河南省协同创新中心,河南信阳464000)摘 要:针对光伏组件用光伏接线盒在大型光伏电站现场使用过程中出现的失效现象进行分析研究㊂通过对光伏接线盒的外观检测㊁电流-电压(I -V )特性分析以及进一步的解剖测试分析,在二极管解剖出的芯片表面保护环位置发现多处烧熔点,确定是雷击造成的二极管击穿导致接线盒失效㊂关键词:光伏组件,接线盒;失效分析;二极管中图分类号:T P 391 文献标识码:A开放科学(资源服务)标识码(O S I D ):F a i l u r e A n a l ys i s o f t h e J u n c t i o n B o x U s e d f o r P h o t o v o l t a i c M o d u l e S e r v i c e d O u t d o o r H A N H u i l i1,2,3,P E N G Q i j u n 2,Z H U D e n gl i n 1*(1.C o l l e g e o f M e c h a n i c s a n d M a t e r i a l s ,H o H a i U n i v e r s i t y ,N a n j i n g 210000,C h i n a ;2.Z h e j i a n g X i n h u i P V T e c h n o l o g y ,Y u e q i n g 3256000,C h i n a ;3.E n e r g y -S a v i n g B u i l d i n g Ma t e r i a l s I n n o v a t i v e C o l l ab o r a t i o n C e n t e r o f H e n a n P r o v i nc e ,X i n y a n g N o r m a l U n i v e r s i t y ,X i n y a n g 464000,C h i n a )A b s t r a c t :T h e f a i l u r e p h e n o m e n o n o f t h e j u n c t i o n b o x u s e d f o r p h o t o v o l t a i c m o d u l e s i n a l a r ge -s c a l e p h o t o v o l t a i c p o w e r s t a t i o n w a s i n v e s t i g a t e d .T h i s i n v e s t i g a t i o n i n v o l v e d t h e v i s u a l i n s p e c t i o n of t h e j u n c t i o n b o x ,a n a l ys i s o f i t s v o l t a g e -c u r r e n t (I -V )c h a r a c t e r i s t i c s ,a n d f u r t h e r d i s s e c t i o n t e s t i n g a n d a n a l y s i s .U l t i m a t e l y,t h e b u r n m a r k s w e r e d i s c o v e r e d o n t h e p r o t e c t i o n r i n g po s i t i o n o f t h e d i o d e s s u r f a c e a f t e r d i s s e c t i o n .T h e f a i l u r e o f t h e j u n c t i o n b o x w a s a t t r i b u t e d t o d i o d e b r e a k d o w n i n d u c e d b y l i gh t n i n s t r i k e .K e y wo r d s :p h o t o v o l t a i c m o d u l e ;j u n c t i o n b o x ;f a i l u r e a n a l y s i s ;d i o d e 0 引言近年来,随着成本的不断降低,光伏发电在新型电力系统中逐步走向主力能源㊂组件产品作为光伏电站最核心的发电设备,其安全性与可靠性将直接影响电站乃至新型电力系统的长久稳定运行[1]㊂在此趋势下,光伏器件与组件技术持续往高效率㊁大功率方向发展,相关能耗及物料成本逐渐下降,在提质降本与光伏产品多样化㊁大规模应用的过程中,确保组件产品的品质可靠,是保障发电系统安全的核心要素,也是护航终端客户价值的关键所在㊂光伏组件用接线盒作为太阳能电池组件的一个重要部件,是介于太阳能电池组件构成的太阳能电池方阵和太阳能电池充电控制装置之间的连接器,是一门集电气设计㊁机械设计和材料科学相结合的跨领域综合性设计[2-4],为用户提供了太阳能电池组件的组合连接方案㊂所以,接线盒是连接光伏组件和系统的唯一电路通路,只有接线盒长期可靠的工作,系统才能稳定可靠发电㊂光伏组件用接线盒经历长期户外运行也会出现性能衰退甚至失效的现象㊂然而接线盒的性能衰退主要表现为材料结构性能的衰退,在实际应用中并不容易观测到,因此接线盒失效现象是光伏电站运维过程中常见的问题[5]㊂根据光伏组件户外使用情况,有研究者[6]统计出了接线盒常见失效模式的占比,如图1收稿日期:2023-07-05;修回日期:2023-10-22;*.通信联系人,E -m a i l :h a n h u i l i 107@126.c o m ;19911107@h h u .e d u .c n 基金项目:国家自然科学基金项目(12105239);河南省自然科学基金项目(242300420357) 作者简介:韩会丽(1985 ),女,河南漯河人,讲师,博士,主要从事太阳能电池组件性能的研究㊂ 作者简介:韩会丽,彭祁军,朱灯林.户外运行光伏组件之接线盒失效分析[J ].信阳师范学院学报(自然科学版),2024,37(2):165-168.H A N H u i l i ,P E N G Q i j u n ,Z HU D e n g l i n .F a i l u r e A n a l y s i s o f t h e J u n c t i o n B o x U s e d f o r P h o t o v o l t a i c M o d u l e S e r v i c e d O u t d o o r [J ].J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y (N a t u r a l S c i e n c e E d i t i o n ),2024,37(2):165-168.561信阳师范学院学报(自然科学版) J o u r n a l o f X i n y a n g N o r m a l U n i v e r s i t y第37卷 第2期 2024年4月N a t u r a l S c i e n c e E d i t i o n V o l .37N o .2A pr .2024所示㊂接线盒失效的主要表现有二极管击穿㊁二极管的短路或失效㊁组件正负极引出线虚接㊁接线盒开裂等[7-8]㊂其中旁路二极管烧毁是接线盒失效的主要模式,占比超过50%,而其主要原因是系统过载,根本原因则是温度过高或内部直流电弧导致[9-10]㊂如果接线盒选取不当,就可使电池板烧毁,从而影响整个光伏系统性能㊂图1 接线盒常见失效模式统计图F i g.1 S t a t i s t i c a l c h a r t o f c o m m o n f a i l u r e m o d e s o f t h e ju n c t i o n b o x e s 目前,市场上接线盒的品牌较多,产品质量也是参差不齐,接线盒在系统应用中出现的问题也越来越多(图1)㊂本研究针对某大型光伏发电站运行期间出现的部分接线盒失效现象,对接线盒进行一系列分析,研究接线盒失效的根本原因㊂1 现象描述及样品抽查建设在广东湿热气候环境下的某大型地面光伏电站正常运行近一年,雷雨天气之后,突然发现相邻多个组串出现无电压现象㊂经查验,发现这些组串中的光伏组件没有玻璃破裂㊁背板破坏㊁电池损坏㊁接线盒烧毁等明显的外观缺陷,组件接线盒的接头线缆也没有发现异常灼烧现象㊂但是,部分组件接线盒盒盖出现凸凹不平的经高温灼烧的痕迹㊂为了验证接线盒性能,随机抽取4个接线盒不良样品进行实验室性能测试与分析,分别将不良接线盒编号为A ㊁B ㊁E ㊁G (图2)㊂图2 不良接线盒外观图F i g .2 T h e a p p e a r a n c e o f t h e p o o r ju n c t i o n b o x 接线盒的分析样品外观如图2所示㊂可以看到,部分接线盒外壳已经变形,初步判断局部高温所致㊂打开接线盒盒盖,观察接线盒内灌封胶情况(图3)㊂从图3可以看出,A ㊁B 接线盒内灌封胶大面积均出现黄变现象,尤其是二极管附近灌封胶已经开始焦化;而E ㊁G 接线盒内灌封胶只是在中间位置二极管附近出现黄变㊂为了进一步查验接线盒内二极管的焊接是否良好,将灌封胶去除,露出内部二极管(A 1㊁A 2㊁A 3为接线盒A 内二极管,B 1㊁B 2㊁B 3为接线盒B 内二极管,E 1㊁E 2㊁E 3为接线盒E 内二极管,G 1㊁G 2㊁G 3为接线盒G 内二极管)㊂可见光条件下,查看接线盒内二极管焊接点情况,只发现A 接线盒内二极管A 3(接线盒A 右侧边缘处二极管)焊接脱落,其他接触正常㊂图3 接线盒内部灌封胶焦化(上)及二极管焊接情况(下)F i g .3 T h e p o u r i n g s e a l a n t (t o p)a n d t h e d i o d e s (d o w n )i n t h e ju n c t i o n b o x 2 测试与数据分析2.1 导通性测试与二极管外观检查为测试接线盒的电性能,首先采用万用表接入接线盒引出线正负极测试其导通电阻㊂测试结果显示:A 接线盒接触不好,时而导通㊁时而不导通,导通时测得电阻较大为MΩ级;B 和C 接线盒不导通;D 接线盒导通电阻为1.4Ω,更换正负极接入测得导通电阻大小接近;E 和G 接线盒导通电阻为0.2Ω,更换正负极接入电阻变化不大;为了排除引出线原因,将接线盒内部灌封胶去除后,再次用万用表接入接线盒输出端㊂电导通性测试结果和引出线端测试结果相同㊂进一步将每个样品接线盒内部二极管取出,对其进行外观检测,结果显示所有样品二极管并无出现损伤㊁零部件缺损等缺陷,具体如图4所示㊂2.2 二极管I -V 特性分析接线盒中二极管不论在旁路工作还是反向截止状态,都会产生热㊂特别是随着组件输出电流越来越大,接线盒中二极管工作时的发热量通常也会越来越大㊂据相关研究显示,有些接线盒内二极管旁路导通工作时,二极管的表面温度达到了170ħ661第37卷 第2期信阳师范学院学报(自然科学版) h t t p ://j o u r n a l .x yn u .e d u .c n 2024年4月或更高随着温度升高[11],这种高温工作会导致二极管出现燃烧的可能性㊂为了测试二极管性能,对每一个二极管进行I -V 特性测试㊂测试结果如图5所示,所有样品二极管均呈现出击穿二极管的反向特性曲线㊂图4 二极管外观检查F i g .4 T h e v i s u a l a p pe a r a n c e of t h e d i o d e s 图5 二极管I -V 特性F i g.5 T h e I -V c h a r a c t e r i s t i c s o f t h e d i o d e s 从二极管I -V 特性测试的结果来看,抽取的不良接线盒内的二极管均失去二极管特性,不再有防反作用㊂2.3 解剖分析采用化学试剂将二极管进一步解剖至焊接件,进行确认分析,如图6所示㊂二极管焊接件的光学外观未发现异常㊂进一步将焊接件解剖至芯片,并在光学显微镜下观察芯片表面,其微观形貌如图7㊂从芯片的微观形貌图可以看出,芯片A 3表面有明显的较大烧熔点,可能是热应力导致硅边缘缺角所致,芯片B 3表面也出现多个烧熔点,应该是雷击所致,芯片E 1㊁E 2㊁E 3㊁G 1㊁G 3表面也都有比较明显的烧熔点,而且烧熔点几乎都出现在芯片的保护环边缘位置,应该可以确定二极管是受到了极大的电能量引起芯片多部位击穿烧伤㊂图6 焊接件外观图F i g .6 T h e v i s u a l a p p e a r a n c e o f w e l d a s s e m b ly图7 光学显微镜下二极管芯片的外观F i g .7 T h e v i s u a l a p p e a r a n c e o f t h e c h i ps u n d e r a l i g h t m i c r o s c o pe 另一方面,接线盒内部二极管全部失效,也没有出现局部发热的痕迹,由此可以断定二极管是瞬761韩会丽,彭祁军,朱灯林.户外运行光伏组件之接线盒失效分析间失效的㊂这种高能量在瞬间出现多个高峰的情况,只有雷击才具备㊂该批组件运行在空旷环境且雷雨天气之后出现接线盒失效现象,因此,可判断二极管失效是雷击造成的㊂3结论对该批接线盒抽样样品的外观检查发现,多个接线盒外壳被烧变形而且内部灌封胶出现大面积焦化现象,初步断定是由于接线盒内部高温所致㊂二极管的I-V特性测试表明,二极管反向波形为S h o r t状态,说明接线盒内部二极管已经被击穿㊂二极管的进一步解剖分析显示,二极管芯片表面出现多个不同大小的烧熔点,其中二极管编号B3㊁E3㊁G1㊁G3缺陷为典型的雷击失效模式,其中B3二极管芯片边缘出现连续的烧熔点,G1㊁G3二极管芯片边角出现烧毁现象,均是典型的雷击造成的,而且该批接线盒为批次损坏且电气位置和地理位置集中,可判断该批失效二极管主要是雷击导致电流反灌,引起芯片局部高温击穿所致,同时高温引起灌封胶的焦化和二极管热氧变形㊂接线盒失效是影响光伏电站发电量的一个重要因素,本文分析了户外接线盒的失效原因,可为电站的户外可靠运行提供数据支撑和质量保证㊂参考文献:[1]张栋兵,孟庆法.户外光伏组件接线盒鼓包失效分析[J].太阳能,2023(4):84-88.Z HA N G D o n g b i n g,M E N G Q i n g f a.B u l g e f a i l u r e a n a l y s i s o f o u t d o o r P V m o d u l e j u n c t i o n b o x[J].S o l a r E n e r g y,2023(4):84-88.[2]李荣,刘飞,贺国顺,等.光伏组件接线盒二极管的击穿失效分析[J].太阳能,2019(6):76-78.L I R o n g,L I U F e i,H E G u o s h u n,e t a l.F a i l u r e a n a l y s i s o f d i o d e b r e a k d o w n o f P V m o d u l e j u n c t i o n b o x[J].S o l a rE n e r g y,2019(6):76-78.[3] L A U K AM P H,B O P P G,G R A B R,e t a l.P V f i r e h a z a r d-a n a l y s i s a n d a s s e s s m e n t o f f i r e i n c i d e n t s[C]//E u r o p e a nP h o t o v o l t a i c S o l a r E n e r g y C o n f e r e n c e a n d E x h i b i t i o n,P a r i s:E U P V S E C,2013:4304-4311.[4]杜晓华,张定军.光伏发电站大回线中雷电感应过电压研究[J].电瓷避雷器,2017(4):109-114.D U X i a o h u a,Z HA N G D i n g j u n.S t u d y o f l a r g e l o o p s l i g h t n i n g i n d u c e d o v e r v o l t a g e s i n p h o t o v o l t a i c i n s t a l l a t i o n s[J].I n s u l a t o r s a n d S u r g e A r r e s t e r s,2017(4):109-114.[5]J O R D A N D C,S I L V E R MA N T J,WOH L G E MU T H J H,e t a l.P h o t o v o l t a i c f a i l u r e a n d d e g r a d a t i o n m o d e s[J].P r o g r e s s i n P h o t o v o l t a i c s:R e s e a r c h a n d A p p l i c a t i o n s,2017,25(5):318-326.[6] C HA N G M a o y i,C H E N C,H S U E H C H,e t a l.T h e r e l i a b i l i t y i n v e s t i g a t i o n o f P V j u n c t i o n b o x b a s e d o n1GWw o r l d w i d e f i e l d d a t a b a s e[C]//2015I E E E42n d P h o t o v o l t a i c S p e c i a l i s t C o n f e r e n c e(P V S C),N e w O r l e a n s:I E E E, 2015:1-4.[7]王颖亭,竺江峰,胡晓飞,等.关于光伏接线盒散热性影响因素的研究[J].大学物理实验,2019,32(1):76-79.WA N G Y i n g t i n g,Z HU J i a n g f e n g,HU X i a o f e i,e t a l.A r e s e a r c h o f t h e f a c t o r s i n f l u e n c i n g t h e h e a t d i s s i p a t i o n o f p h o t o v o l t a i c j u n c t i o n b o x[J].P h y s i c a l E x p e r i m e n t o f C o l l e g e,2019,32(1):76-79.[8]王会晓,麻超,张向前,等.光伏组件用接线盒失效分析[J].科技创新导报,2019,16(3):114,116.WA N G H u i x i a o,MA C h a o,Z HA N G X i a n g q i a n,e t a l.F a i l u r e a n a l y s i s o f j u n c t i o n b o x d i o d e u s e d f o r P V m o d u l e[J].S c i e n c e a n d T e c h n o l o g y I n n o v a t i o n H e r a l d,2019,16(3):114,116.[9]钟泰军,康慨,李慧.大面积光伏旁路二极管击穿事故分析研究[J].太阳能,2018(12):53-60.Z HO N G T a i j u n,K A N G K a i,L I H u i.A n a l y s i s o f l a r g e a r e a P V b y p a s s d i o d e b r e a k d o w n a c c i d e n t[J].S o l a r E n e r g y, 2018(12):53-60.[10] WU T a n g q i n g,Z HO U Z h a o f e n,X U S o n g,e t a l.A c o r r o s i o n f a i l u r e a n a l y s i s o f c o p p e r w i r e s u s e d i n o u t d o o r t e r m i n a lb o x e s i n s u b s t a t i o n[J].E n g i n e e r i n g F a i l u r e A n a l y s i s,2019,98:83-94.责任编辑:张钰861第37卷第2期信阳师范学院学报(自然科学版)h t t p://j o u r n a l.x y n u.e d u.c n2024年4月。
9 光伏组件八大材料详解
• EVA降解本质是化学键断裂，大分子链是否断裂、被氧化取决于分子化学键 键能和所吸收光波的能量，一般来说，UV（200-400nm）能量高于EVA键 的断裂能，因此该波段的UV显著加速EVA的老化。当有氧气存在时，氧对 光降解过程起着很大的促进作用，降解过程将会更加复杂化，降解产生的乙 酸会腐蚀组件中的金属部件。
• 结束阶段。EVA 固化完成。先是上室抽真空，撤去压力，然后 下室充气，开盖。
EVA(乙烯／乙酸乙烯酯共聚物)
EVA(乙烯／乙酸乙烯酯共聚物)
EVA 的固化曲线：
EVA(乙烯／乙酸乙烯酯共聚物) EVA交联机理：
EVA(乙烯／乙酸乙烯酯共聚物)
EVA的老化
• EVA作为高分子材料在户外长期使用的情况下，不可避免会受到光、人、水、 化学介质、与生物侵蚀等因素的组合作用，产生降解而老化，性能逐渐下降。 根据EVA无规共聚的结构特点，决定了其在光热作用下降解而产生变色，导 致透光率及输出功率下降。
(2)试剂 二甲苯 A.R级)
(3)试样制备 取胶膜一块,将TPT/胶膜/胶膜/玻璃叠合后,按平时一次固化工艺固化交联,（或者按厂家工艺要求固化交联）将已交联好的胶膜剪成
小碎片待用.
EVA(乙烯／乙酸乙烯酯共聚物)
(4)检验步骤
将不锈钢丝网袋洗净、烘干、称重为W1(精确到0.01g). 取试样0.5g±0.01g,放入不锈钢丝网袋中,称重为W2(精确到0.01g).
固化后的EVA能承受大气变化且具有弹性，它将晶体硅片组“上盖下垫”， 将硅晶片组包封，并和上层保护材料玻璃，下层保护材料TPT（聚氟乙烯复合 膜），利用真空层压技术粘合为一体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏组件接线盒
一.功能介绍
光伏组件接线盒主要由接线盒与连接器两部分组成，主要功能是连接并保护太阳能光伏组件，同时将光伏组件产生的电流传导出来供用户使用。
接线盒应和接线系统组成一个封闭的空间，接线盒为导线及其连接提供抗环境影响的保护，为带电部件提供可接触性的保护，为与之相连的接线系统减缓拉力。
二.接线盒的主要特性：
1、外壳有强烈的抗老化、耐紫外线能力；
2、符合室外恶劣环境条件下的使用要求；
3、自锁功能使连接方式更加便捷、牢固；
4、必须应有防水密封设计，科学的防触电保护，具有更好的安全性能
引出线卡口
密封圈二极管
太阳能电池组件接线盒应为用户提供安全、
快捷、可靠的连接解决方案。
产品必须通过TUV 、IEC认证和国家认证。
主要技术规格：（以160-185W组件接线盒为主）额定电流：16A
额定电压：DC 1000V
使用温度：-40℃～+85℃
安全等级：calss Ⅱ
防水等级：IP65
连接线规格：4平米电缆;
电缆尺寸：90MM长；
原材料：美国GE或其它的PPO材料，具有抗紫外线的能力；
三.接线盒的零部件分析：
1.接线盒二极管
二极管的主要参数
1）额定正向工作电流
是指二极管长期连续工作时允许通过的最大正向电流值。
因为电流通过管子时会使管芯发热，
温度上升，温度超过容许限度（硅管为140℃左右，锗管为90℃左右）时，就会使管芯过热而损坏。
所以，二极管使用中不要超过二极管额定正向工
作电流值。
2）最高反向工作电压
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。
为了保证使用安全，规定了最高反向工作电压值。
3）反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。
2.接线盒的连接器
太阳能电池组件线缆连接器
该连接器采用内鼓形簧片接插，公母头插拨带有自锁机构，使电气接触与连接更加可靠。
连接器主要技术规格：
●最大耐压：1000V
●最大工作电流：16A
●使用温度：-40℃～+90℃●安全等级：Class Ⅱ
●防水等级：IP65
●连接线规格：4mm2
连接器主要特性：
●有强烈的抗老化、耐紫外线能力
●符合于室外恶劣环境条件下的使用要求；
●线缆的连接采用铆接与紧箍方式连接；●公母头的固定带有稳定的自锁机构，开合自如.
四.接线盒的安装及工具
1.接线盒安装所需要的工具
M4一字螺丝刀
2.安装过程.
1）接线盒盖的打开
将M4一字螺丝刀按照接线盒上的标示插入盒盖上的安装孔内，将其一脚轻轻抬起，如此这般先将边上四角抬起，即可打开盒盖。
将其提起则可看到三个接线端子。
2）检查
检查接线盒各部件是否完全齐备，检查二极管是否符合技术使用要求以及正负极位置
3）操作人员将粘结剂均匀连续涂抹在接线盒的底面，并根据粘结剂的物化性及使用要求将接线盒对准安装位置进行粘结。
4）电池板的接线
在左右两个接线端子的旁边有正负极标志，它代表电池在工作状态下输出电压的正负极，按照用电需求正极接正极，负极接负极。
接线采用机械压紧方式，用M4一字螺丝刀将接线柱的压紧卡簧旋开，将引出线穿过卡簧密封接头，插入接线孔中，将线压紧。
电线接好后，将盒盖盖上，检查盒体和盒盖是否咬合牢固。
五.接线盒的总技术参数为：
IP65—6表示无灰尘进入，5表示防护水的喷射项目说明
工作电压1000V DC
工作电流16A
防护等级IP65
连接电阻＜5mΩ
主要材料户外工程塑料；磷青铜镀银
温度范围-40℃～85℃
焊带宽度2-5mm
电缆尺寸4mm 2
连接器抗拉力100N
六.接线盒的要求常规检验程序
要求：
1.在离地面50cm～80cm自由落体后不应损坏
2.接线盒在开播三次后仍需专用工具才能打开
3.引线应插入卡口0.7～1cm
4.引线于卡口的咬合力大于40N
5.连接器抗拉力大于100N
检验程序：
1.检查接线盒型号
2.检查外观：外观缺陷、标识、线缆规格
3.检查二极管数量及规格要求，以及接线盒内部标识是否正确
4.将接线盒和硅胶做匹配性试验
THANK YOU!。
