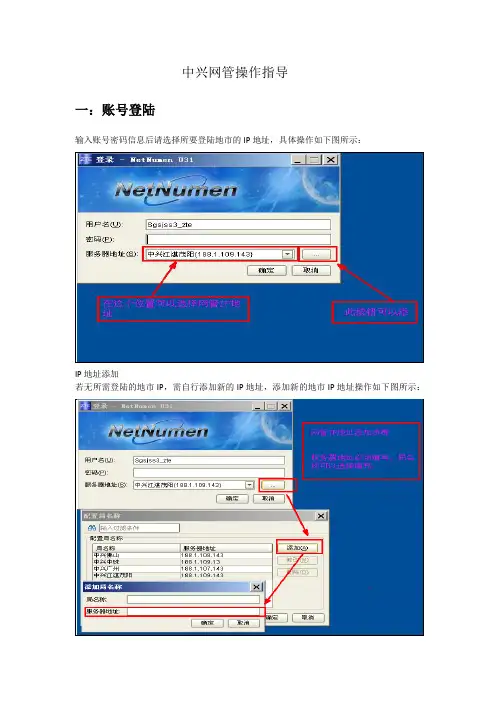

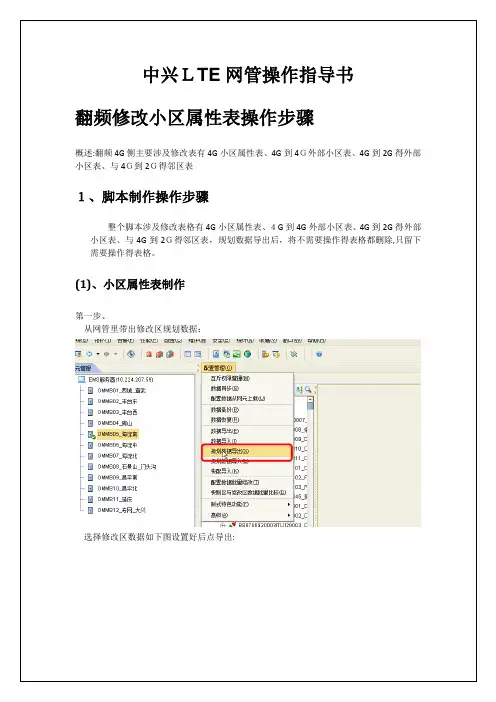

中兴LTE网管操作指导手册

1.勾选需要操作的网元，在[AISG设备]命令组中，双击「AISG

2.0

批量查询天线设备数据」命令，AISG协议2.0和1.1版本是分开

的，如所示。

图-双击『AISG2.0批量查询天线设备数据』命令

. 选择AISG设备，点击「运行」按钮，弹出[选择AISG设备数据域]对话框，选择需要查询的信息。根据需要将公共参数和电调天线参数中的相应项勾选上，但是一般情况下只需要选择电调天线参数的前4项，如和所示。

图-[选择AISG设备数据域]对话框

图-选择电调天线参数的前4项

. 点击[确定]按钮，开始查询AISG设备数据，当查询完成后，在操作执行详细信息栏中，可以看到AISG设备数据，包括：天线型号、频带等信息，如所示。

图-查询结果

校准RET

初次创建AISG设备，天线芯片中存储的是厂家设置的默认下倾角（12°/2°）。应先进行校准，再执行查询及设置RET倾角等操作。如果安装时，手动调整了天线倾角，通过RET不能查询到天线实际的倾角。所以开局时，一般要校准RET，然后通过OMC/LMT做设置倾角等其它操作。

. 在上方的搜索栏中，输入关键词“RET”，即可筛选出有关RET的命令。在[AISG 设备]命令组中，双击「校准RET」命令，如所示。

图-双击「RET校准」命令

. 点击「运行」按钮，出现以下操作结果界面，如所示。

提示:

当操作结果显示成功，代表电调可以校准，在这种情况下设置电调下倾角一般不会有问题。

图-RET校准结果

设置RET倾角

. 在[AISG设备]命令组中，双击「设置RET倾角」命令，如所示。

图-双击「设置RET倾角」命令

. 点击「运行」按钮，弹出[设置]对话框框，将『倾角（度）』的属性值输入为“需要设置的电调下倾角数值”，如所示。

图-设置电调下倾角数值

. 点击[确定]按钮，进行RET的倾角设置。在操作结果列表中，“操作结果”为成功代表天线电调的下倾角已设置成功，如所示。

图-设置下倾角结果

查询RET倾角

. 在[AISG设备]命令组中，双击「查询RET倾角」命令，然后点击「运行」按钮，在在操作结果列表中，显示查询的RET倾角度数，如所示。

图-查询RET倾角

. 确认倾角是否跟设计图纸上的一致，若一致，则表明设置电调下倾角完成；若不一致，则需要重新设置下倾角角度，直到与设计图纸一致。

图-验证下倾角

CA开通指导

CA功能参数列表

表-CA功能参数列表

序号参数名称

（中文）

参数名称（英文）示意图

1信道选择

PUCCH1b

的信道数

NumberofPUCCHFormat1b图2-10

->FS（1,1,3）]，点击（编辑）按钮配置，如2-3所示，然后点击（保存）按钮保存。

图-修改FS单板信息

(1)进行X2+IP配置：选择[修改区->传输网络->TD-LTE->X2+IP配

置（FDD）]，点击按钮配置，如5-3所示，然后点击（保

存）按钮保存。

图-X2+IP配置

此处若仅为板间数据交互，该IP地址可随意填写，只要满足合法性约束即可。若是站间数据交互，则需要根据实际规划数据配置。

邻区关系配置

目的

创建完成两小区间邻区关系的配置

前提条件

完成两个独立小区的站点配置

过程

. 点击【制式特色功能】——【邻区调整工具】；进入邻区调整工具配置界面

图-配置PUCCH1b信道数配置

注意:上述两个步骤是针对20M小区的配置；如果小区是10M小区，还需要以下步骤

将“PUCCHformat2/2a/2b使用的RB数目”设置为2；如图2-10所示；

图-PUCCHformat2/2a/2b使用的RB数配置

结果

完成上行PUCCH资源配置；包括20M和10M小区；

1.提示

完成上述步骤配置后增量同步数据至前台,此后只要支持所配置的Band组合CA的UE在接入时都会为其配置辅小区，即可正常进行CA测试。

配置CA切换的相关门限

注意如下参数并非测试中必须修改的参数，一般地使用版本默认参数即可正常测试。仅供当需要根据实际情况，修改相关测量门限时参考

目的

配置UE系统内参数，完成CA切换的相关门限的设置

前提条件

在配置步骤和配置内容上，TDD/FDD产品制式完全相同。本文档以TDDSON策略参数配置截图为例，说明ANR策略参数配置步骤。

功能激活

配置ANR功能总开关

进入EMS客户端，在中单击【MOSDRSONConfigurationApplication】，进入SONManagementTree界面（）。

图-MOSDRSONConfigurationApplication界面

图-SONManagementTree界面

在SONManagementTree界面，双击【SONPolicyTemplate】菜单，显SONPolicyTemplate界面（）。

图-SONPolicyTemplate界面

在PolicyTree树形菜单栏中，双击【TDDSONControl】菜单，显示TDDSONControl 界面（）。

图-TDDSONControl

在TDDSONControl控制界面中，单击按钮，弹出TDDSONControl界面，设置ServiceType为ANR，ServiceSwitch为Open，创建ANR功能总开关（）。
