频谱心电图临床应用
利用心电图波形进行心脏疾病诊断和监测的应用与研究
利用心电图波形进行心脏疾病诊断和监测的应用与研究心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动的变化来诊断和监测心脏疾病的常用方法。
它通过测量心脏电活动的时间和振幅，反映出心脏的节律和传导状态，能够提供丰富的信息，辅助医生进行临床诊断和治疗决策。
近年来，随着心电图仪器的发展和算法的进步，利用心电图波形进行心脏疾病诊断和监测的应用逐渐得到了广泛关注和研究。
心电图波形是由心脏电活动引起的电信号在时间和振幅上的变化表现。
常见的心电图波形包括P波、QRS波群和T波。
P波代表心房的去极化和复极化，QRS 波群代表心室去极化和复极化，T波表示心室的复极化。
这些波形的形态、幅度和时间间隔的异常变化，可以提示不同类型的心脏疾病。
心电图波形在心脏疾病诊断中的应用主要包括以下几个方面。
首先，心电图能够辅助诊断心律失常。
心律失常是指心脏节律发生异常，包括心动过速、心动过缓、心房颤动等。
通过心电图波形的变化特点，可以判断心律失常的类型和严重程度，指导治疗方案的制定。
其次，心电图波形可以用于诊断心肌梗死。
心肌梗死是冠心病的一种严重并发症，其诊断需要通过心电图的ST段抬高和Q波增宽等表现来确认。
这些异常波形的出现提示心脏发生了缺血和坏死，以便及时采取紧急治疗措施。
此外，心电图波形也能够帮助诊断心室肥厚、心肌炎、心包炎等心脏疾病。
心室肥厚的波形特点包括QRS波群增宽和振幅增高，心肌炎和心包炎的波形特点则表现为ST段抬高和T波倒置等。
除了心脏疾病的诊断，心电图波形还可以用于心脏疾病的监测。
例如，通过长时间的心电图监测，可以诊断并监测心房颤动、心室颤动等持续性心律失常，指导药物治疗和手术治疗的效果。
近年来，随着人工智能和机器学习等技术的发展，利用心电图波形进行心脏疾病诊断和监测的研究也取得了很大进展。
研究人员对大量的心电图数据进行分析和挖掘，发现了一些新的心电图特征，提出了一些新的算法模型。
这些模型可以在较高的准确度下，自动诊断和监测心脏疾病，为临床决策提供参考。
超声心电图在急危重症的应用您需要知道些什么
超声心电图在急危重症的应用您需要知道些什么超声心电图是一项非侵入性诊断技术，对人体相对无害，对心脏疾病能提供可靠的诊断信息，已被广泛应用于临床。
大概有四分之一的监护室患者虽然没有明显的心脏疾病证据，表现也是非心血管的症状，但是存在潜在的心血管异常。
而对于存在心血管临床表现的患者，超声心电图检查的应用更常常可以为临床决策提供很好的依据。
实践表明，在急诊或重症监护室的患者，超声心电图可以对缺氧、低血压、休克、胸痛等状况进行评估。
因而急重症心超越来越得到急诊室、监护室的重视和依赖。
一、检查的适应证在危重病人中进行超声心动图检查的适应证包括：①具有重要临床意义而急需明确诊断的心脏瓣膜病，如二尖瓣返流、修复瓣膜功能失调等；②感染性心内膜炎；③低血压和血容量的具体评价；④病情危重状态下左、右心室功能评价；⑤心源性栓塞的病因诊断；⑥明确低氧血症者有无经未闭卵圆孔的右向左分流；⑦胸痛的鉴别诊断，特别是对主动脉夹层和心肌梗塞后并发症的鉴别；⑧心包积液、心包占位性病变及纵隔出血的诊断；⑨胸部外伤时心脏的并发症诊断等。
二、临床应用：1．心脏外伤：心脏穿孔比较容易识别，但是心脏挫伤诊断较为困难。
这需要超声心动图随访跟踪。
2．低血压和休克：鉴别是否心源性休克或低血压。
重症心脏病患者低血压常见于低血容量、心源性休克、右心室梗塞、严重二尖瓣返流、肺栓塞、心包积液等。
一旦低血压发生，如不能及时明确病因并采取适当治疗措施，病情将会迅速加重，以至危及病人生命。
此时最为重要的是明确有无血容量的不足，在使用机械通气的危重病人准确判断血容量是非常困难的。
超声心动图可较为准确地估算出病人实际血容量，为治疗选择提供依据。
美国Mayo Clinic医学中心的大系列研究显示，在危重病人中，超声心动图检查的最多的临床应用是评价休克综合征。
48％的危重患者由经胸超声心动图对病因做出了正确诊断，而另外52％病人则需进一步进行经食管超声心动图检查，才能获取诊断资料。
心电图信号处理及其临床应用
心电图信号处理及其临床应用心电图是一种常见的诊断手段，通过记录心脏电活动的波形，可以了解心脏的生理状态、心律是否正常以及是否存在心脏病等情况。
而心电图信号处理则是一种分析、处理和解释心电图信号的技术手段，它可以为临床医生提供更加准确的诊断依据，实现更好的临床应用。
一、心电图信号处理的基本原理心电图信号处理利用计算机技术和数学方法对心电图信号进行处理和分析。
其基本原理是将原始心电图信号进行数字化，然后利用数字信号处理算法对其进行滤波、去噪、分析和识别，最终得到具有临床意义的信息。
具体来说，心电图信号处理包括以下几个方面的内容：1、数字信号处理数字信号处理是将模拟信号（比如心电图信号）经过采样和量化后，在计算机中用数值进行表示和处理。
具体步骤包括：（1）采样：将连续的模拟信号转换为离散的数字信号。
（2）量化：将采样到的信号转换为数字形式，即利用有限个数字代表信号的幅度。
（3）编码：将量化后的信号进行编码，用二进制表示信号幅度。
2、滤波心电信号处理中，滤波是必不可少的一个环节。
首先对于心电波形信号来说，其频率范围广泛，包括0.05 Hz到100 Hz的范围，因此需要选择合适的滤波器进行有效滤波，以便于减小胸腔、肌肉等噪声的影响。
3、特征提取从滤波后的心电图信号中提取有用的特征，是心电图信号处理的重要任务。
一般来说，可以从三个方面考虑心电信号的特征提取：（1）时域特征：包括平均值、方差、斜率等。
（2）频域特征：包括频谱分析、功率谱等。
（3）时频域特征：包括小波变换、短时傅里叶变换等。
4、分类与识别通过对心电信号的特征提取后，还需要对不同的信号进行分类与识别。
一般来说，可以从以下几个方面进行信号分类：（1）根据心脏疾病的类型分为房颤、心房扑动、心脏传导阻滞等。
（2）根据心电图的形态特征，分为P波、QRS波群、T波等不同类型的波形。
5、应用与评估通过对心电图信号的分类和识别，可以获得有效的临床信息，如不同疾病类型的特征、心率、心律不齐、心电图形态的变化等，这些信息可用于临床诊断、预后评估等领域。
心电图的临床应用
心电图的临床应用
1、有极大帮助,甚至有决定性诊断价值；
（1）心律失常;包括传导阻滞。
(2）急性心肌梗死，并能估计梗死部位、范围、观察其演变过程。
（3）当心脏肥大时、分辨左或右心室肥厚。
2、有较大诊断意义：
(1)心包炎、心肌炎
（2）心绞痛（发作时）
（3)血钾过高或过低
（4)洋地黄、套尼丁等药物中毒
3、有一定的辅助诊断价值：
(1）急性或慢性肺原性心脏病
（2）慢性冠状动脉供血不足
4、心电图对心脏病诊断的局限性
（1）心电图主要反映心脏电兴奋过程，不能反映心脏功能及瓣膜情况.
(2）某些心脏病变，心电图可以正常，如瓣膜病早期或双侧心室肥厚，故正常心电图并不能排除心脏病变的存在。
(3)一些心电图改变并无特异性，同样的心电图改变可见于多种心脏病,如心律失常心室肥厚,ST-T改变等。
总之，心电图在疾病的诊断上有一定价值，但也有局限性,在做出心电图诊断时，必须结合其他临床资料，方能作出比较正确的判断.。

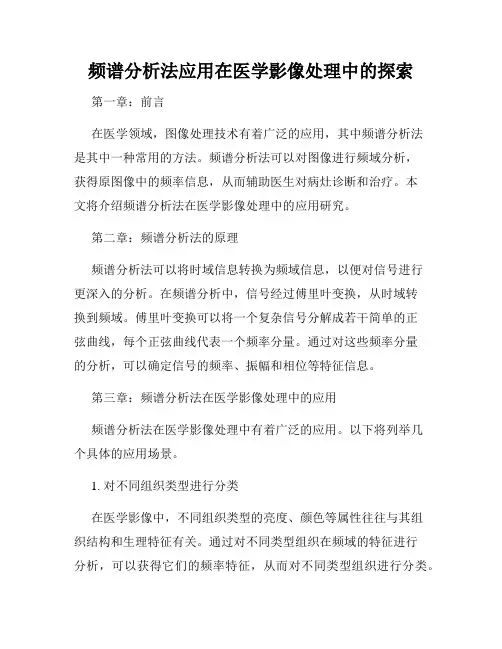

频谱分析法应用在医学影像处理中的探索
频谱分析法应用在医学影像处理中的探索第一章：前言在医学领域，图像处理技术有着广泛的应用，其中频谱分析法是其中一种常用的方法。
频谱分析法可以对图像进行频域分析，获得原图像中的频率信息，从而辅助医生对病灶诊断和治疗。
本文将介绍频谱分析法在医学影像处理中的应用研究。
第二章：频谱分析法的原理频谱分析法可以将时域信息转换为频域信息，以便对信号进行更深入的分析。
在频谱分析中，信号经过傅里叶变换，从时域转换到频域。
傅里叶变换可以将一个复杂信号分解成若干简单的正弦曲线，每个正弦曲线代表一个频率分量。
通过对这些频率分量的分析，可以确定信号的频率、振幅和相位等特征信息。
第三章：频谱分析法在医学影像处理中的应用频谱分析法在医学影像处理中有着广泛的应用。
以下将列举几个具体的应用场景。
1. 对不同组织类型进行分类在医学影像中，不同组织类型的亮度、颜色等属性往往与其组织结构和生理特征有关。
通过对不同类型组织在频域的特征进行分析，可以获得它们的频率特征，从而对不同类型组织进行分类。
2. 分析病灶的形态特征在医学影像中，病灶的形态特征可以通过频谱分析来进行分析。
病灶通常具有不同于正常组织的频率特征，通过对其频域特征进行分析，可以发现病灶的潜在形态特征。
3. 诊断疾病频谱分析法在医学中的应用还包括疾病诊断。
例如，通过对脑电图（EEG）信号进行频谱分析，可以诊断癫痫等神经疾病。
通过对心电图（ECG）信号进行频谱分析，可以诊断心律失常等心脏疾病。
第四章：频谱分析法在医学影像处理中的优缺点频谱分析法在医学影像处理中具有以下优点：1. 可以获得原始图像中的频域信息，从而辅助医生进行诊断和治疗。
2. 可以对不同的病灶和组织类型进行分类和分析，为医生提供更多信息。
3. 可以较为直观地展示图像中的频率信息，非专业人士也能进行初步的分析。
频谱分析法在医学影像处理中也存在以下缺点：1. 需要较高的数学知识和专业技能，不易掌握。
2. 可能因为信号过度处理而失去一定的信息。
频谱心电图的诊断和指标价值
频谱心电图的诊断和指标价值摘要：频谱心电图（freguency spectrum ECG,FS-ECG）是将心电信息由常规的时间信号，采用FFT技术转换成频率数据进行分析的一种检查方法，也即常规心电图的功率谱上0.2~25Hz的频率。
是借助其它科学高新技术在心电信号综合开发的诊断方面的又一种手段，在时间和空间获取更多的信号量，对于冠心病，心功能方面的检测有一定的参考价值。
关键词：频谱心电图；诊断；指标价值频谱心电图(frequency spectrum ECG,FS-ECG)是将心电信息由常规的时间信号,采用FFT技术转换成频率数据进行分析的一种检查方法，也即常规心电图的功率谱上0.2~25Hz的频率。
它包括单导联心电信号的自功率谱和相关函数，以及两个导联信号之间关系的互相关函数，类比工程特性的脉冲响应和传递函数，并给出心电信号频域特征图—FCG。
特点是信息量大、敏感性高、多参量、多指标、动态相关；能检测出ECG不能反映的变化，突破了时间域的分析概念，是诊断冠状动脉供血不足和检测心脏功能的又一种简便手段。
1 波形采集用心电工作站点击FCG，采集Ⅱ、Ｖ5导联波形30s。
2 函数图名称GXX（V5导自功率谱）；GYY（Ⅱ导自功率谱）；QXY（传递函数相频）；HXY（传递函数副频）；RY（相干函数）；PIH（脉冲响应）；VXX（V5导自相关函数）；VYY（Ⅱ导自相关函数）；VXY（V5－Ⅱ互相关函数）。
3 记分标准①1∶2基－谐比异常，赋值分5分；②BG1～4峰值超限，赋值分GXX 5分，GYY 2分；③IN基波低，赋值分5分；④N3－4峰值低，赋值分5分；⑤TU谱峰多、颤动、赋值分GXX 5分，GYY 2分；⑥5～10高次谐波多，赋值分GXX 5分，GYY 2分（以上6项在GXX、GYY函数图计算，且分别计算）；⑦7D相移超限，赋值分5分；⑧W波折过多，赋值分5分；⑨D＋W相移超限加波折过多，赋值分5分（以上3项在QXY、HXY函数图计算）；⑩CP基波相干异常，赋值分2分；(11)CT传递频副极大值异常，赋值分2分；(12)CB1相干高频波动，赋值分5分，上3项在RF函数图计算；(13)PV主峰倒置赋值分5分；(14)MI多峰，赋值分2分；(15)M2M型峰，赋值分3分；(16)M3主峰平顶，赋值分3分（上4项在PIH函数图计算）；(17)RV R1倒向，赋值分5分；(18)RD RI 偏移，赋值分5分；(19)RF、RT段平坦，赋值分5分；(20)NWR1出现负波，赋值分5分；（以上4项在VXY函数计算）；(21)RHR1过高，赋值分5分；(22)RLR1过低，赋值分5分；(23)FPXRX平坦，赋值分2分；(24)FPYRY平坦，赋值分2分；(25)TVX反向峰（VXY上现出），赋值分5分；(26)TVY反向峰（VYY 上出现）赋值分5分（以上6项在VXX、VYY函数图计算）。
心电图波形的标准特征及其临床意义
心电图波形的标准特征及其临床意义心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动来反映心脏功能状态的常用临床检查方法。
根据心电图的特征波形，可以了解心脏的正常或异常电活动，从而帮助医生诊断心脏病变。
本文将介绍心电图波形的标准特征，以及这些特征在临床上的意义。
1. P波：P波是心脏的右心房除极所产生的波形。
它通常应该是正常的、单一的、向上的波峰，并且持续时间应在0.06-0.12秒之间。
如果P波形态改变或持续时间延长，可能意味着心房肥厚或房性逸搏。
2. QRS波群：QRS波群是心室除极的电活动所形成的波形。
正常情况下，QRS波群应该是由一个Q波、一个R波和一个S波组成，其中R波是最高峰。
持续时间应在0.06-0.1秒之间。
Q波的存在可能意味着心肌缺血或坏死，而QRS波群增宽可能是心室传导延迟的表现。
3. ST段：ST段是QRS波群结束至T波起始之间的水平线段。
正常情况下，ST段应该在同一水平线上与基线平行。
ST段的抬高或压低可能是急性心肌梗死、心包炎或心肌炎的表现。
4. T波：T波是心室复极过程中产生的波形。
正常情况下，T波是向上、向下或平坦的，与P波的方向相反。
T波的倒置可能与心肌缺血、电解质紊乱或心肌病有关。
5. U波：U波是在T波之后产生的小波峰。
正常情况下，U波通常不可见或仅在特定心电图导联上出现。
U波增高可能与低钾血症或其他电解质紊乱有关。
这些心电图波形的标准特征在临床上具有重要的意义，可以帮助医生做出正确的诊断和治疗决策。
例如，心电图可以用来诊断心律失常。
根据不同类型心律失常的特征波形，例如房颤、室上性心动过速或室性心动过速，医生可以针对性地采取相应的治疗措施，例如药物治疗或电复律。
心电图还可以用来评估心肌缺血。
当心肌供血不足时，心电图可以显示出ST段的改变，帮助医生判断是否存在心肌梗死的风险，并及时采取急救措施。
此外，心电图还可以用来监测心脏各部分的功能状态，例如心房与心室的收缩与舒张情况，心室传导速度以及心电轴的方向等。
高频心电图(HFECG)及其临床应用简介
:
的应用 除 以 常规
,
ECG
作对 比 外 目前 已 采用与
,
,
单光子发射计 算机断 层 ( S
。 、
P E C T ) 作 对 比研 究
与有 创性 心功能 检查 的对 比 以
、
的 临床研 究提高到新的水平
,
高频心 电图可用 于对 早期冠心病 临床症状不典型 的可疑冠心病 或对 以心力衰竭 心律失 常为 主 要表现 的冠 心病 患者可明确诊 断 对
4
、
紊乱 ( 细微 阻滞 处 传导变慢
:
由于 心 室 肥 大 电流 紊乱增 加 ;
H FE CG
不均 等性 心 室 肥大 至 于正常人 出现少量高频
。 ,
成分 的可能原 因 凡能影响 心肌 代谢和 心 肌 电传导变化 的 因 素均能 影 响高频 成分的产生 高频心 电图的临床 应 用 近年 来由 于 广 泛开展 选 择性冠状 动脉造 影 ( C 便将
, 、 、 、
,
E CG
、
血清酶谱暂 无明显 改变 的早 期急性 心 肌梗塞 患者可 作 出诊断 经 皮腔 内
, 、 、 、 、
,
冠状 动脉成形术后 冠状动脉搭桥术后 导管 消融 治疗 后 以 及 心 肌梗 塞后再灌注治疗可提供 疗效指标 ; 此外对 心肌 炎 心 肌缺 血 心肌损伤 心 脏神 经 官能 症 肺原性 心脏 病 高 血 压 心室肥大 糖尿病性心肌 受累 胆心综合 症提 供参考诊断 依据 ; 对运动员 飞行 员 字航员等特种人 员的心脏功能评价提供 可靠依据
高频心电 图
全 国 高 频 心 电图培 训 中 心 南 京 中 国 人 民 解放 军
ri n
,
心电图临床应用范围
• 电轴重度右偏——见于极度右室肥大,也可
见于正常人.
心脏钟向转位
心脏钟向转位概念
心脏在胸腔内沿其长轴顺钟向或逆钟向旋转称为 心脏钟向转位。常以V3的QRS波群改变为准，从心尖 部到心底部方向观察。
V1 V3 V5
测量心脏转位
测量方法： 自心尖向心底（沿心脏长轴）观察， 心脏沿长轴出现的转位。
逆 钟 向 转 位
出现在V1或V2
出现在V5或V6
顺 钟 向 转 位
R
正常见于V3或V4
S
3、临床意义
1) 正常人也可见，解释心电图波形的正常变异。 2) 顺钟向转位：V3波形出现在V5、6导联，可
见于右室肥大。 3) 逆钟向转位：V3波形出现在V1、2导联，可
心电图各波段的组成与命名
心电图波段 P波
PR间期 QRS波群 ST段与T波
相应心电活动
心房除极波
房室传导时间
心室除极波 心室复极的 缓慢期与快速期
QRS波群的命名原则
R波：首先出现的位于参考水平线以上的正向波 Q波：R波之前的负向波 S波：R波之后的第一个负向波 R’波：S波之后的正向波 S’波： R’ 波之后的负向波 QS波：QRS波只有负向波 振幅小可称为q、r、s、r’、s’
• 分别测出Ⅰ导联和Ⅲ导联QRS波群振幅代数
和，查心电轴表 .
3.平均心电轴临床意义：
心电轴偏移的影响因 素:
心脏解剖位置、左 右心室质量、传导系 统功能、激动传导状 态、年龄、体型等.
• 电轴左偏-----左心室肥大、左前分支阻滞、
右心室起源的室速、横位心脏、大量腹水、 肥胖、妊娠等。
超声心动图临床应用的常见误区
超声心动图临床应用的常见误区_山东大学齐鲁医院_葛志明迄今为止，超声心动图如同心电图技术一样，业已成为临床诊断各种心血管疾病的常规和必需的客观检查手段。
随着超声心动图技术的飞速发展和临床应用的广泛开展，依据技术原理、检查对象、诊断目的和应用地点的不同，超声心动图学已逐步派生出许多分支：例如依据技术原理不同而分为M型、二维、三维静态和动态（四维）超声心动图、脉冲波和连续波多普勒超声心动图、彩色多普勒血流显像、组织多普勒显像、声学密度测定、彩色动态显像、数字化超声心动图等；依据检查对象不同而分为成人、儿童和胎儿超声心动图等；依据诊断目的不同而分为经胸、经食管、血管内、心脏内、心外膜、手术中、负荷、对比和小型化手提超声心动图等。
另外，超声心动图依据地点不同而广泛应用于超声室、病床旁、心导管室、手术室、心脏监护病房和急症科等许多场所。
伴随超声心动图应用领域的迅速不断扩大以及临床诊断需求的日益增高，如何提高超声心动图诊断心血管疾病的准确性、减少误诊、避免漏诊、远离误区，已成为心血管病专科医生和超声心动图工作者所面临的重大挑战。
在临床实践中，要求心血管病专科医生和超声心动图工作者勇于应对这种挑战，严格遵循指南原则，在实践中增长才干，努力提高超声心动图诊断的准确性、减少误诊、避免漏诊和远离误区。
远离或避免误区首当其冲的任务是熟知、掌握和严格按照超声心动图相关应用指南来指导和规范超声心动图的临床应用。
1998年至今已发表的相关指南包括：《美国超声心动图学会（1998年）负荷超声心动图应用指南》、《美国超声心动图学会和美国麻醉师学会（1999年）术中经食管超声心动图检查应用指南》、《美国超声心动图学会（1999年）急症医学中的超声心动图》、《美国超声心动图学会（2000年）对比超声心动图的应用标准和指南》、《欧洲心脏学会（2001年）经食管超声心动图应用建议指南》、《美国超声心动图学会（2001年）对比超声心动图应用指南》、《美国超声心动图学会和美国心血管麻醉师学会（2001年）围术期超声心动图培训指南）、美国超声心动图学会（2002年）多普勒超声心动图定量诊断建议》、《美国超声心动图学会（2002年）手提式心脏超声装置：新技术的应用建议》、《美国心脏协会（2002）心脏切面影像的标准心肌节段分类法和命名》、《美国心脏病学院、美国心脏协会和美国超声心动图学会（2003年）超声心动图临床应用指南修订版》、《美国心脏病学院和美国心脏协会（2003年）超声心动图应用能力声明》、《美国超声心动图学会（2003年）应用二维和多普勒超声心动图评价自体瓣膜反流程度的建议》、《美国超声心动图学会（2004年）胎儿超声心动图应用指南和操作标准》、《美国超声心动图学会（2004年）超声心动图在临床试验中应用建议》、美国超声心动图学会（2005年）数字超声心动图应用指南和建议》、《美国超声心动图学会（2005年）儿童获得性或先天性心脏病经食管超声心动图应用指征和指南》等10余项。
临床心电图基础知识
振幅：低于同导联T波。
第三节 异常心电图
*心脏肥大 **心肌缺血及心肌梗死
***心律失常 ****电解质紊乱
*****药物影响
一、心脏肥大
ECG仅有辅助检查的价值，有一定
局限性，需要结合临床综合分析。
ECG反映的是综合电量的相对变化
。
影响因素多
（一）
三、正常心电图波形 特点和正常值 (成人)
1、P波：（正常窦性P波）
意义：代表两心房除极的电位变化。 方向：PⅠ、Ⅱ、V4、V5、V6直立，PaVR倒臵。 形态：钝圆形，可有小切迹，其峰距<0.04s。 时间（时限、宽度）：<0.12s 振幅（电压、高度）：肢体导联，P<0.25mv 胸导联，P<O.20mv
（2）右室导联变成主波向上(如：aVR
导联R/Q≥1, V1、V2导联R/S≥1), （3）左室导联变成主波向下,如:Ⅰ、V5、
V6导联R/S≤1。
2. 右室电压增高: RaVR ≥0.5mv, RV1 ≥1.0mv, RV1+SV5 ≥1.05-1.20mv 3. 可有心电轴右偏, ≥+90゜. 4. 右室导联ST-T变化。
S-T段（S-T
Segment） 左、右心室缓 慢复极过程； T波（T Wave） 左、右心室快速复极 过程； Q-T间期（Q-T Interval） 心室除极 和复极的全过程； U波（U Wave） 发生机理不明，可能 是心室复极后的舒张期振荡电位。
三、心电图的导联系统
导联（Lead）：在体表不同的两个部位放
5 、 T波： 意义：代表心室的快速复极过程的电位变化。 形态：圆钝高大，前后双肢不对称，前肢长、 缓升，后肢短、陡降。 振幅：一般在R波为主的导联上，T波应大于R 波的1/10。
频谱心电图临床应用
频谱心电图频谱心电图简介FCG是有中科院工程院士封根泉八十年代创立的,其依据成熟的生物工程自动控制原理,把心脏搏动类比为工程自动控制系统,对心电信号振幅功率在时域和频域上的变化进行分析;经过三十多年临床应用证明,FCG对隐匿性心肌缺血、心肌损伤有较高敏感性,其为心肌病变、冠心病的早期诊断提供了一种简单无创的监测方法;频谱心电图工作原理频谱心电图是将人体V5导联和Ⅱ导联心电信号,通过计算机用快速傅立叶变换,将心电信号转化成各个频率成分功率大小分布图,而且还将这种相对关系引申到2个导联心电信号的相互比较,并由计算机计算,绘制成9幅函数图及32项分析参数,形成频谱心电图;采用V5导联和标准Ⅱ导联的心电信号,进行功率、频域、时域三维分析,其中包括： 1, 心电功率谱、2,传递函数相移、3,脉冲响应、4,相干函数、5,相关函数如下图：功率图：正常功率图特征：心电功率谱是由一组间距相等的波峰称为谱线组成的,P1称为基波,P2、P3、P4等称为谐波,心电功率谱的正常图形有以下特征：1、前4条谱线较为明显清晰,谱线为尖锐的单峰,奇数谱线一般高于其后的偶数谱线；2、谱线等间距；3、功率谱第一峰称为基波,它与受检者的心率相对应,因此可按第一峰出现的位置而确定心率;心率＝基波频率×604、功率谱由第一峰基波和第二、三、四等高次谐波所组成;直流分量加上基波,二、三、四次谐波,占心电总功率的90%以上;正常功率图功率谱的具体指标1、R21 P2波与P1波之比Ratio of 2 by 1正常值定义：P2/P1 <R 2/1指标阳性功率谱图形P5波或以后的波与P1波之比 Ratio of 5 by 1正常值定义：MAXP5,P6,P7,…/P1 <LO1指标阳性功率谱图形4. LO3 P3波过低, Low 3正常值定义：P3 > mmLO3指标阳性功率谱图形. HIA P1至P4波过高, High All正常值定义：P1+P2+P3+P4 < 60 mm HIA指标阳性功率谱图形LOA P1至P4波过低, Low All正常值定义：P1+P2+P3+P4 > 10 mm LOA指标阳性功率谱图形临床意义常规心电图检查被认为是无创性检查心脏病的常规方法,但心电图也存在一定不足,只有当冠状动脉狭窄超过70%时,心电图才会出现缺血性ST-T改变,说明静态的或较短时间记录的心电图对心肌缺血诊断的敏感性和特异性不理想;临床心电图分析属时域分析,重点提取和利用心电信号的时间间期和幅度2种参数,而频谱心电图分析属频率域分析,通过对心电信号进行时间域、空间域及频率域的多域分析方法,显示心电信号的频率域特征,使原来在时域分析中不便提取的心电信号很灵敏地反映出来,对心血管疾病的诊断提供了一种更为精细、更为先进的手段,临床应用证明：频谱心电图可以把传统时域心电图的诊断率提高20%以上,尤其对心肌缺血定位及诊断的特异性和敏感性极大提高;频谱心电图判断标准判断标准：若相邻3个导联发生心电能量谱异常,判为该导联反映的心脏部位存在明显心肌缺血;其实频谱心电图的优势就是对于不明显的冠心病心肌缺血的症状能够很直观的反映出来,对于心电图能够诊断出的明显的冠心病,频谱心电图能够精确定位发病部位;。
心电图 临床应用
心电图临床应用
心电图是一种记录心脏电活动的方法，常用于临床诊断和
监测心脏病变。
以下是心电图在临床中的一些应用：
1. 心脏疾病诊断：心电图可以帮助医生诊断各种心脏病，
如心绞痛、心肌梗死、心律失常、心肌炎等。
通过分析心
电图的形态、心率和节律等指标，可以判断心脏的功能状
态和异常情况。
2. 心脏电解质紊乱：心电图可以检测到心脏电解质（如钾、钠、钙等）的异常情况，帮助医生判断心脏受到电解质紊
乱的影响程度，并及时采取干预措施。
3. 心脏手术前评估：心电图可以评估患者心脏手术前的心
脏功能和风险，包括冠心病、心肌缺血等。
这可以帮助医
生判断手术风险，选择合适的手术方案。
4. 心脏病治疗效果监测：心电图可以用于监测心脏病治疗效果，如冠心病患者冠脉搭桥手术后的恢复情况、心脏瓣膜疾病患者瓣膜置换后的效果等。
5. 突发性心脏事件监测：心电图可以用于监测患者的心脏电活动，在发生心脏事件（如心绞痛发作、心肌梗死等）时及时发现并采取处理措施。
总之，心电图在临床中具有广泛的应用价值，可以帮助医生诊断心脏病变、评估疾病风险、指导治疗方案，并对患者的病情监测和预后评估提供支持。
ecg信号频谱范围
ECG（心电图）信号频谱范围引言：心电图（ECG）是通过记录心脏电活动来评估心脏功能的非常重要的检测手段。
ECG信号在时间和频率域中都包含丰富的信息，对于诊断心脏疾病和监测心脏健康至关重要。
本文将详细介绍ECG 信号的频谱范围，深入探讨ECG信号的频率成分及其对心脏健康的意义。
一、ECG信号的基本原理ECG信号源于心脏肌肉收缩和放松过程中产生的电信号。
当心脏肌肉受到刺激时，电信号会从心脏的起搏点开始传播，通过心脏组织传导系统传递到各个部位。
这些电信号可以通过电极贴在皮肤上记录下来，并转化为心电图信号。
二、ECG信号的时域与频域表示1. 时域表示：ECG信号通常以时间作为横坐标，电压作为纵坐标进行绘制。
时域表示能够直观地反映出心脏电信号的波形特征，包括P波、QRS 波群和T波等。
通过时域分析可以检测心律失常、传导阻滞等心脏异常。
2. 频域表示：ECG信号也可以通过频域表示，将信号分解为不同频率的成分。
频谱分析能够揭示信号中不同频率成分的能量分布情况，有助于发现隐含在信号中的频率信息。
频谱范围描述了ECG信号中包含的不同频率成分的范围。
三、ECG信号的频谱范围ECG信号的频谱范围可以分为以下几个部分：1. 极低频（VLF）：0-0.04 Hz极低频范围内的信号主要来自于心脏的长期调节机制，如交感神经和副交感神经的调节。
这一频段的变化与自主神经系统的活动相关，对于评估心脏自律性和心脏健康状态具有重要意义。
2. 低频（LF）：0.04-0.15 Hz低频范围内的信号主要来自于心脏的血管调节机制，如交感神经对血管收缩的调节。
LF成分的变化与交感神经活动的调节相关，可以用于评估心血管功能和心脏健康状态。
3. 中频（MF）：0.15-0.5 Hz中频范围内的信号主要来自于心脏的呼吸同步机制，与呼吸运动相关。
MF成分的变化受到呼吸频率和深度的影响，对于评估心肺耦合和心脏健康状态具有一定意义。
4. 高频（HF）：0.5-5 Hz高频范围内的信号主要来自于心脏的交感神经调节和心脏本身的电活动。
运动心电图及其在临床上的应用
心 电图
电逆问题等相关研究领域 这 不仅改 变了传统心 电图的单一 其研究对象的状 态更趋台理 和科 学
整和具 有实际意义 的心电波形 ． 并对波形 分别标 Ｐ ｏ Ｒ 现或 不易发现的 临床意义和科研价值 ．而且从 现实意义上讲 Ｓ、Ｔ波 由此拉 开了现代心 电信 息技术的发展序幕 经过国 这一切都是对现代心 电技术的丰 富和发展。相对而言 运动 内外学者 在这 一领 域中大 约 １ ０年锲 而不 舍的追 求 使心电 心 电图发展较早 理论较完善 技术较成熟 使用方 式也较 ０ 技求得到了极 大的发展和完善 心 电检测 与分析已在临床上 规范 ． 一种将人体对象置于非平静状 态下 检测 其心 电信号 ． 是 广泛普及和应 用 并成 为诊 断心脏痪患或评价心 脏功能最基 然后加以分析 的研 究方法 其在科研及临床的应 用价值 已有 本和主要的依据 。心 电技术 随着 电子工程与信息处理技术的 相当体 现。对产生心 电的主体人 而言 ， 除了睡眠 休息 以外 ． 进步 对象 在其应用的深度和广度方面 日新 月异 动态心 电图 远 程心 电 以心 电为基本 几乎一刻不停 地处 于运动状态 而且心脏疾患最直 接和最严 心 化。所 以 从理论方 面理 解 ． 运动心 电图与常规心 电图相 比 已分化形成心 向量图 希氏束 图 心室晚 电位 频谱 重的临床表现 便是心 脏在负荷状恋下产生的一系列病理性变 胎儿心 电 心 电监护
Ｚ ＡＮＧ ｎｋ Ｈ Ｅ －ｅ，Ｃ ＡＯ ａ ￣ｉ Ｕ Ｘａ － Ｈ Ｍ ｏ ｎ， ／ｎ ｕ
－
吐Ａ ｌｃｌｔｃｄｇ ｍｈ ｉｅ ｏｓ ｃｌ ｎｔｔ ｅ ｏ ｈ ｅｒ ｉｅ ｍｓ ｎｏ ｈ ｔ ｔｅｃ ａ ｉ ｓｓｎｕｗｒ ｉｉ ｄ ｓ ｇ ｔ ｄ Ｔ ｏ 。ｂ ｏ ｅｏ ｔ ｈ ｉ ｅｒ ｒ ｒ ａｉｕｑ ｋｐ ｐ ａ ｉ ｍ ｈ ｓ ｅ ｆｅｔ ｃ ｅｆｅ ｅ ｏ ｏａ ｔ ｒ ｅ ｅｎ ｎ ｒ
频谱心电图、心电向量图、心室晚电位及高频心电图
20%以上，尤其对心肌缺血定位及诊断的特异性 和敏感性极大提高。判断标准：若相邻3个导联发 生心电能量谱异常，判为该导联反映的心脏部位 存在明显心肌缺血。 其实频谱心电图的优势就是 对于不明显的冠心病（心肌缺血）的症状能够很 直观的反映出来，对于心电图能够诊断出的明显 的冠心病，频谱心电图能够精确定位发病部位
频谱心电图注意事项
• 如果在检测过程中患者异位心搏较多，则
频谱心电图的诊断结果可靠性降低，因为 异位心搏信号会使频谱心电谱线紊乱，相 应的指标失去原有的意义。
心电向量图
• 心电向量能够全面、细致地反映出心脏的
除极方向、顺序以及立体空间的变化。一 部分心电图不能明确的问题，可以通过心 电向量图的检查得到进一步的判断。
心电向量的临床意义
• 1.心梗，尤其是对下壁、正后壁心梗的诊断
右帮助 • 2.束支阻滞，尤其是对分支阻滞诊断有帮助 • 3.对冠状窦心律、左房心律诊断有帮助 • 4.有助于WPW旁路的定位 • 5.对右心室肥大的诊断优于X线
心室晚电位产生机理
• 受损的心肌在动作电位第4相复极时，发生
K、Na、CL等离子异常的穿膜流动，产生多 个高频率，低振幅、不规则的电位，称为 碎裂电位，因其发生在心室动作电位晚期4 相复极时，又称室性晚电位
频信号，其与心肌坏死后瘢痕的产生和纤 维化有关
高频心电图临床应用
• 1.冠心病 • 2.心肌炎 • 3.高血压性冠心病 • 4.肺心病 • 5.糖尿病性心肌病
•
谢 谢
心室晚电位临床意义
• 室早引发室速、室颤是器质性心脏病尤其
冠心病患者的致死原因。大多数院外发生 的猝死也是突发室早、室速，然后恶化为 室颤致死所致。 • 心室晚电位是折返性室性心律失常发生的 重要机制，因此，心室晚电位检测为预防录到普通心电图记录不到的异常高
频谱心电图
正常功率谱图形
正常功率谱图的特征：
心电功率谱是由一组间距相等的波峰（称为谱 线）组成的，P1称为基波，P2、P3、P4等称为 谐波，心电功率谱的正常图形有以下特征： 1、前4条谱线较为明显清晰，谱线为尖锐的 单峰，谱线且逐渐衰减。 2、谱线等间距； 3、P1与心率相对应。心率＝基波频率×60 4、P1和 P2、P3、P4谐波。占心电总功率的 90%以上。
正常相干函数图
正常相干函数图的特征：
正常相干函数图，其相干曲线在起始部 有几次波折，以后曲线走向平稳，尤其 是高频段，即6Hz 以上RF 曲线的走向 和形态平稳，相干值接近1。
五，互相关函数 (Correlative function)
互相关函数
在频谱心电图中，互相关函数反映了V5和Ⅱ 导联信号的相互依赖性，是心脏不同部位的电 活动功能及它们相互匹配的反映。
高频异常信号
切迹（notching）： QRS波群斜率走向有正负变化。
扭结（beading）： QRS波群斜率坡度有改变，但小于45 度。
正常互相关函数图的特征
互相关函数曲线呈数个形态相似，间隔相 等的波峰，在图正中零位线上的波峰为R１， 其振幅较高，其余依次为R2、R3 幅度依交衰 减。
互相关函数两个R 峰之间称为PT 段，通常 应有二个或三个正向波。R1 在横坐标零位线 上，R1、R2、R3 间距相等，R 峰 之间有两 个正向小波，形态规则，幅值在正常范围内， 提示心电信号周期性，稳定性均好。
VLP产生机理
受损的心肌在动作电位第4相复极时， 发生K、Na、CL等离子异常的穿膜流动， 产生多个高频率、低振幅、不规则的电位 （电流），其称为碎裂电位（fragmented potential)。因其发生在心室动作电位晚期 4相复极时，故称为室性晚电位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱心电图临床应用
This model paper was revised by the Standardization Office on December 10, 2020
频谱心电图
频谱心电图简介
FCG是有中科院工程院士封根泉八十年代创立的，其依据成熟的生物工程自动控制原理，把心脏搏动类比为工程自动控制系统，对心电信号振幅（功率）在时域和频域上的变化进行分析。
经过三十多年临床应用证明，FCG对隐匿性心肌缺血、心肌损伤有较高敏感性，其为心肌病变、冠心病的早期诊断提供了一种简单无创的监测方法。
频谱心电图工作原理
频谱心电图是将人体V5导联和Ⅱ导联心电信号，通过计算机用快速傅立叶变换，将心电信号转化成各个频率成分功率大小分布图，而且还将这种相对关系引申到2个导联心电信号的相互比较，并由计算机计算，绘制成9幅函数图及32项分析参数，形成频谱心电图。
采用V5导联和标准Ⅱ导联的心电信号，进行功率、频域、时域三维分析，其中包括：
1, 心电功率谱、
2，传递函数相移、
3，脉冲响应、
4，相干函数、
5，相关函数
如下图：
功率图：
正常功率图特征：
心电功率谱是由一组间距相等的波峰（称为谱线）组成的，P1称为基波，P2、P3、P4等称为谐波，心电功率谱的正常图形有以下特征：
1、前4条谱线较为明显清晰，谱线为尖锐的单峰，奇数谱线一般高于其后的偶数谱线；
2、谱线等间距；
3、功率谱第一峰称为基波，它与受检者的心率相对应，因此可按第一峰出现的位置而确定心率。
心率＝基波频率×60
4、功率谱由第一峰（基波）和第二、三、四等高次谐波所组成。
直流分量加上基波，二、三、四次谐波，占心电总功率的90%以上。
正常功率图
功率谱的具体指标
1、R21 (P2波与P1波之比）
（Ratio of 2 by 1)
正常值定义：P2/P1 <
R 2/1指标阳性功率谱图形
(P5波或以后的波与P1波之比）（ Ratio of 5 by 1)
正常值定义：MAX(P5,P6,P7,…)/P1 <
LO1指标阳性功率谱图形
4. LO3 （P3波过低， Low 3）正常值定义：P3 > mm
LO3指标阳性功率谱图形
. HIA （P1至P4波过高， High All）
正常值定义：P1+P2+P3+P4 < 60 mm
HIA指标阳性功率谱图形
LOA （P1至P4波过低， Low All）
正常值定义：P1+P2+P3+P4 > 10 mm
LOA指标阳性功率谱图形
临床意义
常规心电图检查被认为是无创性检查心脏病的常规方法，但心电图也存在一定不足，只有当冠状动脉狭窄超过70%时，心电图才会出现缺血性ST-T改变，说明静态的或较短时间记录的心电图对心肌缺血诊断的敏感性和特异性不理想。
临床心电图分析属时域分析，重点提取和利用心电信号的时间间期和幅度2种参数，而频谱心电图分析属频率域分析，通过对心电信号进行时间域、空间域及频率域的多域分析方法，显示心电信号的频率域特征，使原来在时域分析中不便提取的心电信号很灵敏地反映出来，对心血管疾病的诊断提供了一种更为精细、更为先进的手段，临床应用证明：频谱心电图可以把传统时域心电图的诊断率提高20%以上，尤其对心肌缺血定位及诊断的特异性和敏感性极大提高。
频谱心电图判断标准
判断标准：若相邻3个导联发生心电能量谱异常，判为该导联反映的心脏部位存在明显心肌缺血。
其实频谱心电图的优势就是对于不明显的冠心病（心肌缺血）的症状能够很直观的反映出来，对于心电图能够诊断出的明显的冠心病，频谱心电图能够精确定位发病部位。
