电机型式试验之负载试验

合集下载

三相同步电机试验方法

三相同步电机试验方法

三相同步电机试验方法一、转速-负载特性试验方法:1.实验目的:通过测量同步电机在不同负载条件下的转速,了解其负载特性,包括转速-扭矩特性和转速-功率特性。

2.实验仪器和设备:3.实验步骤:(1)将负载装置连接到同步电机的轴上,并设置所需的负载条件。

(2)通电使同步电机开始运行,同时使用转速表测量转速。

(3)在运行过程中,将负载逐步增加,分别记录转速、电流和电压。

(4)根据测量数据绘制转速-扭矩曲线和转速-功率曲线。

4.实验注意事项:(1)确保负载装置和电机轴正常耦合,防止发生脱落或滑动。

(2)在测量电流和电压时,要保持测量仪器的准确性,避免误差。

(3)在增加负载时,要逐渐增加,以避免电机过载。

二、定子电流-磁极励磁特性试验方法:1.实验目的:通过测量同步电机在不同定子电流下的磁极励磁特性,了解励磁线圈的工作状态和磁链的变化。

2.实验仪器和设备:3.实验步骤:(1)将同步电机接通三相交流电源,并设置定子电流为初始值。

(2)通过电流表测量定子电流大小,通过电压表测量励磁电压。

(3)逐渐增加定子电流,同时记录电流值和电压值。

(4)根据测量数据绘制定子电流-磁极励磁特性曲线。

4.实验注意事项:(1)在增加定子电流时,要逐渐增加,并注意电流的稳定性。

(2)在测量电压时,要保持测量仪器的准确性,避免误差。

(3)在实验过程中,要注意电机和电源的安全运行,避免电流过大造成设备损坏或人身伤害。

三、短路试验方法:1.实验目的:通过短路试验,了解同步电机的短路特性,包括短路电流和短路阻抗等。

2.实验仪器和设备:3.实验步骤:(1)将同步电机接通三相交流电源,并设置适当的电压和频率。

(2)将短路装置连接到电机绕组上,使电机发生短路。

(3)通过电流表和电压表测量短路电流和短路电压,并记录数据。

(4)根据测量数据计算短路阻抗。

4.实验注意事项:(1)短路试验可能导致电机或设备损坏,因此在进行短路试验前必须确保安全措施完善。

电机型式试验用负载的区别

电机型式试验用负载的区别

电机型式试验用负载的区别引言:一般在给电机做试验时都要给其施加一个负载,但电机的负载根据实现原理的不同存在多种选择,那么该如何根据自身的需要给电机选择试验用的负载呢?电机在型式测试过程中常需要给其添加机械负载,模拟其不同负载工况,从而获取电机在不同工况下的性能数据,分析出电机的性能指标。

根据原理的不同,电机试验用的负载一般分为以下几种:磁粉制动器、磁滞制动器、电涡流制动器、电机对拖,本文将对其特性和应用进行简单介绍。

1.1 磁粉制动器特点:可以输出很大的扭矩,单一般只能运行在低转速下。

缺点:磁粉制动器是根据电磁原理和利用磁粉传递转矩的,它以磁粉为工作介质,以激磁电流为控制手段,达到控制制动或传递转矩的目的。

因此容易发热,需要加水冷设备。

且使用时间长了磁粉制动器会有掉磁现象,需要定期保养(补充磁粉)。

应用:大扭矩、低转速的电机测试场合。

根据选型不同,磁粉制动器可以输出几千Nm的扭矩值。

1.2 磁滞制动器特点:和磁粉相反,可以输出很高的转速,但输出扭矩收到很大的局限,只能输出小扭矩。

输出扭矩和转速无关,可以实现高精度的0扭矩~满量程扭矩输出控制。

缺点:输出扭矩太小,只能用于小功率电机、微电机的试验场合。

应用:小扭矩、高转速的电机测试场合。

在一些10,000~20,000RPM甚至更高转速的负载测试场合应用得非常广。

1.3 电涡流制动器特点:支持大扭矩、高转速的扭矩输出缺点:在转速为0时没有输出扭矩,因为无法支持电机的堵转试验;在低速运行时输出的效率低,温升高,需加水冷设备。

应用:大中型电机,尤其是高速电机的测试场合,速可以支持上万RPM的大功率、大扭矩电机测量。

1.4 电机负载1.4.1 异步变频电机+变频器(电力测功机)特点:支持电机对拖,可以把被试电机做的机械功率重新转换为电能回馈到电网,达到节约能源的目的。

缺点:负载的输出能力等于该异步变频电机的输出性能,一般在低速时无法输出大扭矩。

应用:大功率、特大功率电机试验1.4.2 伺服电机+控制器特点:兼备电力测功机方案的优势,同时还具备控制精度高、控制速度快、自带PID调节功能等特点,可模拟被试电机负载的连续工况变化的情况。

电机型式试验

电机型式试验

电机型式试验电机型式试验是电力测试的重要组成部分,它的目的是为了衡量电机的性能特征。

它也是确定电机的实际性能和质量的基本工具。

电机型式试验结合了实验和理论知识,可以更准确地理解电机及其系统的性能特征。

电机型式试验采用多种方法,根据需要,进行不同的试验,主要包括:静转换率试验,动态转换率试验,实际输出试验,热效率试验,噪声试验等。

1.转换率试验:静转换率试验是检测电机效率的重要指标。

它是指在恒定输入电压和频率下,电机输出功率与其输入功率之比。

它可以反映电机和系统之间的能量转换以及损耗情况。

2.态转换率试验:动态转换率试验主要是检测电机空载和负载状态时的变化。

动态转换率的测定可以帮助正确选择不同的调速器和驱动系统,这样可以提高系统的运行效率。

3.际输出试验:实际输出试验是检测电机实际功率输出情况的重要指标。

它可以检测电机的输出功率,角度,电压和测试零负载电流等参数,以及电机的故障情况。

4.效率试验:热效率试验是检测电机的能量转换效率的重要方法。

它用于衡量一个电机在实际应用时的实际效率,以及电机及其系统的损耗。

5.声试验:噪声试验是对电机空载和负载状态下的噪声水平进行测量的重要指标。

它可以反映电机的实际性能和质量,以及在高压电路中的安全性能。

电机型式试验是通过测量电机的性能参数来确定电机性能特征的有效方法。

这些试验可以为电机及其系统提供有效的信息,从而帮助用户更好地理解他们的系统,确保设备的安全可靠运行。

因此,电机型式试验有重要的意义,应该受到重视。

总的来说,电机型式试验是衡量电机性能特性的重要工具,其不仅可以帮助我们更好地理解电机及其系统的性能特征,而且可以帮助我们确保设备的安全可靠运行。

因此,对电机型式试验的重视和开展将有助于提高电力电气设备的安全性能,改善设备的可靠性,提高设备的效率,减少能源消耗,从而起到有效保护环境的作用。

双馈异步风力发电机负载试验方法

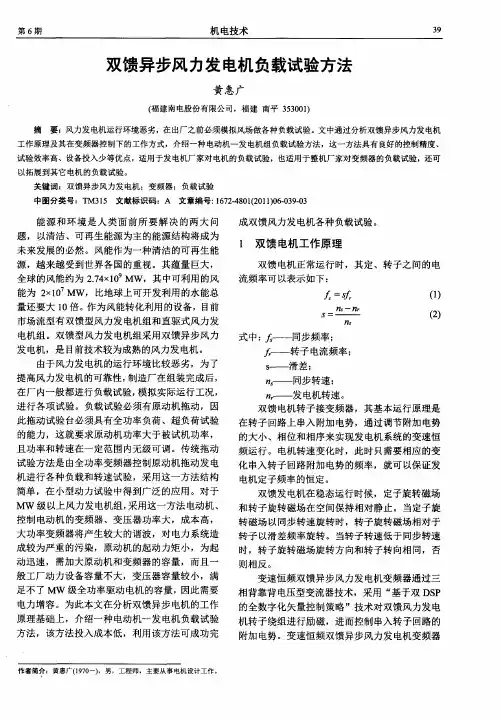

双馈异步风力发电机负载试验方法

发 电机转 速 。
双 馈 电机转 子接 变频 器 ,其基 本运 行 原理是 在 转子 回路 上 串入 附加 电势 ,通 过调节 附加 电势 的大 小 、相 位和 相序 来 实现 发 电机 系 统 的变速恒 频 运行 。电机转 速变 化 时 ,此 时 只 需要 相应 的变 化 串入 转子 回路 附加 电势 的频 率 ,就可 以保 证 发 电机 定 子频率 的恒 定 。
Mw 级 以上风力发 电机组, 采用这一方法 电动机 、 控 制 电动机 的变 频器 、变压器 功 率大 ,成 本高 ,
大 功率 变频 器将 产生 较 大 的谐 波 ,对 电力 系统 造 成 较为 严重 的污 染 ,原动 机 的起 动力矩 小 ,为 起 动 迅速 ,需加大 原动 机和 变频 器 的容量 ,而且 一
部 分通 过转 子变 流器 转差 功率 回馈 到 电网;对 于
力 发 电机 的各项试 验 ,并模 拟 风机 的功 率 曲线进 行 不 同转 速 和功 率下 的 负载试 验 ,取得 较好 的效 果 ,厂用 电变 压器 容量 只需 60k A。 0 V
双 馈 电动机 ,从 电机 定子 和转 子获 得 的功率 均 转 化 成轴 上 的机 械 功率输 出 。
定义。
t 0 ●‘ 0
软件 和 电动机控 制 软件 。双 馈发 电机 变频 器在 国 内已大 量 上市 ,是较 为成 熟 的产 品 ,设备 价格低 ,
运行 可靠 ;
I1) t-P (sI
Pt I1 I
_ |
I( g 】 ‘i )I 。P
2 )变频器容量仅为试验电机容量的 1 ; / 3
第6 期
机 电技术
3 9
双馈异步风 力发 电机 负载试验方法

电机型式试验项目及其详细操作流程

电机型式试验项目及其详细操作流程

电机型式试验项目及其详细操作流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言电机型式试验是对电机进行性能测试和验证的重要步骤,通过对电机进行型式试验可以确保其符合相关的标准和规定。

电机负载试验试验方法

电机负载试验试验方法

电机负载试验试验方法电机是工业中的重要装置之一,为了确保电机的正常运转以及性能稳定,需要对电机进行负载试验。

电机负载试验是制定最高效的电机控制策略,了解电机的实际负载能力,并检查电机是否达到所要求的技术规范。

一般电机负载试验需要考虑试验电路的结构、试验对象的选择、负载试验的方法等因素,本文将从这些方面介绍电机负载试验的方法。

一、试验电路的结构电机负载试验的测量电路需要建立高准确性、高稳定性、高精度的测量电路,该测量电路需要确保测量电机各参数的真实数据,并确保测量系统的精度、稳定性和高频响应等性质。

二、试验对象的选择电机负载试验的对象一般包括电机本身和电机驱动装置。

在进行电机负载试验前,需要确定选定电机或电机驱动装置的各种技术指标和特性。

例如:负载试验时需要确定电机的额定功率;负载试验的负载情况需要是一种典型的负载方式,以确保负载试验的数据可比性。

三、试验方法负载试验的方法有静态试验和动态试验。

静态试验是指在实验过程中,电机转速和负载都是恒定的。

测试的目的是测量电机的静态参数,如电机功率、效率和功率因数等。

电机负载试验的方法从基本原理上讲有两种方法,分别是直接测量法和间接测量法。

直接测量法是将直接从电机中采集其所需测试的参数值,例如测量电机的输出功率,可以在电机输入端接上负载,然后测量负载的重量、速度和时间,从而计算电机的输出功率。

间接测量法是通过数字仪表来采集电机所需测试的参数值,数字仪表会基于其内部程序来计算电机的电流、电压、转速和功率等参数,例如可以使用功率计来测量电机的输出功率。

四、数据处理和分析1. 数据精度和可靠性:检查数据的准确性,确保数据处理算法的精度和可靠性。

2. 方法的适用范围:分析试验结果的适用范围和限制,以免将测试结果误解为普适结论。

3. 整合数据:整合测试结果,对试验过程的各个阶段进行分析。

4. 结果的解释:提供对负载试验结果的详细解释,并给出有关于改进建议。

电机负载试验是确保电机正常运转的关键之一。

电机 标准 型式试验

电机 标准 型式试验

电机标准型式试验电机标准型式试验。

电机是一种能够将电能转换为机械能的装置,它在现代工业生产中起着至关重要的作用。

为了确保电机的质量和性能符合国家标准和行业要求,需要进行标准型式试验。

首先,电机标准型式试验需要进行外观检查。

外观检查主要是检查电机的外观是否完好,是否有明显的损坏或缺陷。

同时还需要检查电机的铭牌和标识是否齐全清晰,以及是否符合相关的标准要求。

其次,电机标准型式试验需要进行绝缘电阻测试。

绝缘电阻测试是为了检查电机的绝缘性能是否良好,是否能够正常工作。

在测试过程中,需要测量电机的绝缘电阻值,并与标准数值进行比较,以确保其符合要求。

另外,电机标准型式试验还需要进行耐压测试。

耐压测试是为了检查电机在额定电压下是否能够正常工作,是否存在绝缘击穿或漏电现象。

通过施加一定的电压,观察电机是否能够正常运行,并检查其绝缘性能是否符合标准要求。

此外,电机标准型式试验还需要进行负载性能测试。

负载性能测试是为了检查电机在额定负载下的工作性能,包括额定功率、效率、转速等参数。

通过对电机进行负载测试,可以评估其工作性能是否符合标准要求。

最后,电机标准型式试验还需要进行温升试验。

温升试验是为了检查电机在额定工作条件下的温升情况,以评估其散热性能是否良好。

通过对电机进行连续工作,观察其温升情况,并与标准数值进行比较,以确保其符合要求。

总之,电机标准型式试验是确保电机质量和性能符合标准要求的重要手段。

通过外观检查、绝缘电阻测试、耐压测试、负载性能测试和温升试验等环节的全面检测,可以有效保障电机在实际工作中的安全可靠性,为工业生产提供坚实的保障。

负载试验报告分析

负载试验报告分析

负载试验报告分析总结我司所使用的B法负载试验,是在完成额定负载热试验.负载试验和空载试验后,测出总损耗,从中减去风摩耗,定子I2R 损耗,转子I2R损耗及铁耗之和,可确定出负载杂散损耗,确定电机效率的间接测量方法,且负载试验与负载热试验时间顺序相连,不须拆卸电机工装,方便操作。

试验方法(1)A法——输入——输出法;(2)B(B1)法——损耗分析及输入—输出法间接测量杂散损耗;(3)C(C1)法——损耗分析及回馈法间接测量杂散损耗;(4)E法——损耗分析及直接法测量负载杂散损耗;(5)E1法——损耗分析及推荐负载杂散损耗;(6)F法——等值电路及直接法测量负载杂散损耗;(7)F1法——等值电路及推荐负载杂散损耗;(8)G法——降低电压负载法及直接法测量负载杂散损耗;(9)G1法——降低电压负载法及推荐负载杂散损耗;(10)H法——圆图法;负载试验过程:Ⅰ进入热稳定过程:用合适的设备(如测功机,陪试电机等)给电动机加负载,负载机械与电机轴线应对中并保证安全。

被试电机在额定电压和额定频率下作电动机运行,辅助电机在额定电压和低于额定频率下作发电机运行。

调节辅助电机侧电源频率将被试电机的负载调节至额定值,运行至被试电机达热稳定状态。

Ⅱ负载取点过程:加负载的过程是从最大负载开始,逐步按顺序降低到最小负载。

在在不小于25%到100%额定负载之间(包括100%额定负载)大致均匀取四个负载点,在大于100%但不超过150%额定负载之间适当选取2个负载点。

试验应尽可能快地进行,以期减少试验过程中电机的温度变化。

Ⅲ修正过程:调高辅助电机侧电源频率,使其在额定电压但高于额定频率下作电动机运行,此时,被试电机仍保持在额定电压和额定频率下作发电机运行。

被试电机各负载点的设置及所需测取的量值与第一部相同。

进行上述第一步和第二步试验时,测量仪表及互感器的接线位置均不变。

由于功率反向流动,所有仪表的校正误差可减至最小。

仪用互感器的相角误差是积累的,精确校正相角误差极为重要,因为这种误差将使求得的损耗小于其真实值。

电机修理后检测和试验标准

电机修理后检测和试验标准

电机修理后检测和试验标准电机修理是维护电机性能和延长使用寿命的重要工作,而电机修理后的检测和试验是确保修理效果和电机安全运行的关键步骤。

在电机修理完成后,需要进行一系列的检测和试验,以保证电机的性能和质量符合标准要求。

以下是电机修理后检测和试验的标准和要求:1. 绝缘电阻测试:修理后的电机应进行绝缘电阻测试,以检测电机的绝缘性能。

测试时应使用绝缘电阻测试仪,按照标准要求进行测试,确保电机的绝缘电阻符合要求。

2. 绝缘电压测试:绝缘电压测试是检测电机的绝缘强度的重要方法。

测试时应根据标准要求,对电机施加一定的电压,检测电机的绝缘性能是否符合要求。

3. 负载试验:负载试验是检测电机的输出功率和效率的重要方法。

修理后的电机应进行负载试验,以验证电机的输出功率和效率是否符合标准要求。

4. 运行试验:运行试验是检测电机运行是否正常的重要方法。

修理后的电机应进行运行试验,检测电机的运行状态和运行性能是否符合要求。

5. 温升试验:电机在运行过程中会有一定的温升,修理后的电机应进行温升试验,检测电机的温升是否符合要求,以确保电机在运行过程中不会因为过热而损坏。

6. 震动试验:电机在运行过程中会产生一定的震动,修理后的电机应进行震动试验,检测电机的震动水平是否符合要求,以确保电机在运行过程中不会因为过大的震动而损坏。

7. 噪音试验:电机在运行过程中会产生一定的噪音,修理后的电机应进行噪音试验,检测电机的噪音水平是否符合要求,以确保电机在运行过程中不会因为噪音过大而影响使用。

综上所述,电机修理后的检测和试验是确保电机质量和安全运行的重要环节,只有符合标准要求的电机才能保证正常运行和延长使用寿命。

电机修理机构应严格按照标准要求进行检测和试验,确保电机的质量和性能符合要求,为电机的正常运行和使用提供保障。

电动机负载试验的可行性探讨

电动机负载试验的可行性探讨
源设备 。在 一些专业 尚未协调完善 、一体化 电 源设备 的检 验、维护 、管理 尚未形成 一致意见 时,不宜 急于采用一体 化 电源设备 。不同厂家 的不 同专业 产品拼凑组 合 ,没有 统一的权威性 技术支持的 ,不能算是一体化 电源 设备 。 3 ) 一体化 电源 设备是供 多个 专业使用 的公 共 电源设备 ,所 以,该 电源设备 的职 能分工 、 技术管理 、正常维护界 面及其应用环 境条件应 由各使用部 门共 同协商确定 。
大容易产生误导 ,要使用先进的光 电式检测仪器 进行。在测量完成后,才可对数据进行一定的处 理与分析,一般有电脑处理与手工绘制两种 ,前 者是在计算机上编程,在程序中设定相应参数, 计算机 自动绘制相应趋势 图,进行相应对 比,得 出与出厂数据 的差异;后者是利用手工计算绘制 相应的数据参 数图 ,进行 人为 比较得 出分析 结 果。两者都可 以得出一定 的结果,但计算机能够 降低一定误差 ,并且计算时间短,速度快 ,是未 来选择的一种趋势。 3 . 2电动机负载试验选取的线路 各个 电机都必 须在一定的 电压下使用 ,对 于电机试验 中负载导致 的电压变化,可 以用 负 反 馈来进行调 节,一般有可控硅 电装置反馈 、 具有升压机 的反馈 以及直流 负载反馈试验 ,通 过反馈试验调 节,在进行 负载试验时 ,可 以使 电压在一个微 小的范 围内变 化,能够满足恒 定 的要求 。一般情 况下 ,在方法选 用上是 以国际 或 者是 国家标 准为 主 ,但也 可以采取一些 国外 先 进的方法进 行。 ( 1 ) 直 流负载 反馈法 是通过 被测量 的 电机 带动一个发 电机作 为负载进 行,对 电机负载进 行 调节时需要调节 发 电机 的电阻。这样 的负载 试 验,只针对容量 不大的 电机 , 由于其测定参 数 便利 ,并且 与实际的情况差别 小,能够测 定 到 真实 的数据 ,适合 选用 。 ( 2 ) 具有升 压机反 馈试验 是将两个相 同型号 的直流 电机进行一定 结合 ,发挥不 同作 用的现象 。一般 一个发挥发 电机 的作用 ,另一个 发挥 电动机 的作用 ,使发 电机作 为 电动机 的负载来运行 ,其装置为开环 系 统,先通过 电动机 来带动发 电机 运行 ,发 电 机又通 过连接 的线路 传递给 电动机 动力 。其工 作 原理 是依据升压机 的励磁来控制 ,先在没有 励磁 的情况下运行 ,得到空载 电流 ,后在有励 磁 的情 况下 ,调节进 行负载试验 的测量,在进 行 负载 试验时 ,只需要对 电压进行 控制,就可 以起到 改变负载 的 目的。这样要 比前面提到的 直流 负载节省 电能 ,试验的耗损 只是两 个 电机 的 耗损 ,此 方 法 比较 经济 ,但 会 产生 较 大的 噪音 ,其维 修 费用也不 小 。 ( 3 ) 可 控硅装 置反 馈 是在 线路 系 统 中,利 用 电压 的 负反 馈来 进 行 调节 ,使 电机 在 进行 试验 时保 持一 定 的恒 定 电压 ,为了避免在 电机 启动的瞬 间产 生的瞬 时 电流损 坏元件 ,线路设 计为 闭合体系 ,具有 自动调节 的功能 ,只对其 端 口电压进行 改变来 调节负载 ,不需要改变系 统中的其它元件 。在 该系统 中,试 验进行时 ,设定恒定 电压 ,当 电 压 由于干扰等 情况发生不稳 时, 闭合系 统会通

电机负载试验课程设计

电机负载试验课程设计

电机负载试验课程设计一、课程目标知识目标:1. 学生能理解电机负载试验的基本原理,掌握电机在不同负载下的性能变化规律。

2. 学生能掌握电机负载试验的相关参数计算方法,如效率、功率因数等。

3. 学生能了解电机负载试验在实际工程中的应用,如节能减排、设备优化等。

技能目标:1. 学生能独立操作电机负载试验设备,完成试验流程。

2. 学生能运用所学知识对试验数据进行处理和分析,提出优化建议。

3. 学生能运用电机负载试验结果,评估电机在不同工况下的性能。

情感态度价值观目标:1. 学生通过参与电机负载试验,培养对物理实验的兴趣和热情。

2. 学生在试验过程中,学会团队合作、相互尊重,培养良好的职业道德。

3. 学生能关注电机负载试验在节能环保方面的意义,增强社会责任感。

课程性质分析:本课程为实践性较强的学科,结合理论知识与实际操作,培养学生解决实际工程问题的能力。

学生特点分析:高二年级学生对电机原理有一定了解,具备基本的物理知识和实验技能,但需加强实际操作和数据处理能力的培养。

教学要求:1. 教师需引导学生将理论知识与实际操作相结合,提高学生的实践能力。

2. 教师应关注学生在试验过程中的合作与交流,培养其团队协作能力。

3. 教学过程中,注重培养学生的节能环保意识,使其成为具有社会责任感的人。

二、教学内容本课程教学内容主要包括以下几部分:1. 电机负载试验原理:介绍电机负载试验的基本概念、目的和意义,分析电机在不同负载下的性能变化规律。

2. 试验设备与操作:讲解电机负载试验所涉及的设备及其功能,指导学生进行实际操作,包括试验设备的检查、接线、调试等。

3. 数据采集与处理:学习如何采集电机负载试验数据,运用相关公式计算电机效率、功率因数等参数,并对数据进行整理和分析。

4. 试验结果分析与应用:分析试验结果,探讨电机性能与负载之间的关系,提出优化措施,应用于实际工程中。

教学内容安排与进度:第一课时:电机负载试验原理及意义第二课时:试验设备介绍与操作指导第三课时:数据采集与处理方法第四课时:试验结果分析与应用教材章节及内容列举:第一章:电机原理- 电机负载试验基本概念- 电机在不同负载下的性能变化第二章:电机试验设备与方法- 电机负载试验设备功能与操作- 试验设备接线与调试第三章:电机试验数据处理- 数据采集与计算方法- 效率、功率因数等参数分析第四章:电机试验结果应用- 电机性能与负载关系分析- 优化措施及应用案例教学内容科学性和系统性相结合,旨在帮助学生掌握电机负载试验的相关知识和技能,提高解决实际工程问题的能力。

电机型式试验之负载试验

电机型式试验之负载试验

3.6 负载试验⑴试验目的根据时能否直接测取被试电机的输出功率和对电机效率求取方法的规定不同,负载试验的目的也有所不同,但是最终目的都是为了求取被测电机的满载或者规定负载的效率,功率因数,电流,转矩及其转差率或者转速,对于要求效率的求取采用直接测定法,负载试验的目的则是为了测取可直接用于计算效率的输入及其输出功率。

另外还有用于计算满载功率因素的定子输入电流及其绘制工作曲线的其他有关数据,对于不能直接显示被试电机输出功率或者输出载距的负债设备。

或者不论采用任何负载设备但是效率要求采用间接测定法,负载试验的目的则是为了准确求得被试电机的效率,功率因素及其转差率等而测取一些有关数据,一般为额定电压和额定频率时的若干组不同输出功率或者输入功率下的定子电流,三相输入功率,转差率或者定子电阻等。

⑵试验接线图图3-11负载试验接线图⑶试验方法—额定电压负载法①实验设备可以直接显示被试电机输出功率或者输出转矩时所用设备可以直接显示时,让被试电机在额定频率,额定电压及额定负载下运行到温升稳定,然后调节负载,在1.5到0.25倍额定功率范围内测取6个点读数,允许增加点的测量个数,测量越多对准确度越好,每个点都应该测取三相线电流,输入功率,输出功率或者输出载距,转速,定子绕组,直流电阻(无条件时,可最后停机时尽快测量得到)或者温度,试验过程中,每个点都应该保持被试电机定子电压和频率为额定值。

上述实验方法可用下列流程图显示:1.5P N开始保持U=U N 测取I1,P1,P2,s或n,R1 6—9个点0.25P N 断电停电测取R1②当实验设备不能显示输出机械功率或者转矩时所用设备不能直接心事输出机械功率或者输出载矩,则使被试电机在额定电流,额定电压及额定功率下运行到温升稳定后,调节负载,在1.5—0.5倍额定电流之间测取6点读数,读数包括三相电流,输入功率及转差率或者转速,定子直流电阻或者温度,试验中,各测点都应该保持被试电机所加电压及频率为额定值。

电动轮椅电机测试实验报告二—模拟负载实验

电动轮椅电机测试实验报告二—模拟负载实验

电动轮椅电机测试实验报告二——模拟负载实验一.实验概述通过改变磁粉测功机的励磁电流为电动轮椅电机施加可控的模拟负载,在本次实验中所施加的励磁电流分别为20A、40A、60A、80A、100A,通过不同的模拟负载,观察电动轮椅电机在配套控制器作用下转矩和功率负载特性曲线的变化情况。

二. 实验内容及分析1、实验1实验步骤:电机朝某个方向全速转动,然后突然按下控制器开关按钮,使控制系统关闭,观察此时电机转速、转矩和功率变化,多做几次实验并记录数据和图像。

图1-图5所显示的曲线分别为励磁电流分别为20A、40A、60A、80A、100A时电机特性曲线,其中横坐标为转速,紫色曲线为转矩,粉色曲线为功率(下同);图6-图10分别为励磁电流为20A、40A、60A、80A、100A时转矩和转速随时间的变化曲线;表1为采样数据;表2为电机在最大转矩点的数据;表3为电机在最大输出功率点的数据;表4为电机在最高效率点的数据。

图1 励磁电流为20A情况下的电机负载特性曲线图2 励磁电流为40A情况下的电机负载特性曲线图3 励磁电流为60A情况下的电机负载特性曲线图4 励磁电流为80A情况下的电机负载特性曲线图5 励磁电流为100A情况下的电机负载特性曲线表1 电机实验数据图6 电机转矩与转速随时间变化的特性曲线(励磁电流20A)图7 电机转矩与转速随时间变化的特性曲线(励磁电流40A)图8 电机转矩与转速随时间变化的特性曲线(励磁电流60A)图9 电机转矩与转速随时间变化的特性曲线(励磁电流80A)图10 电机转矩与转速随时间变化的特性曲线(励磁电流100A)表2 电机在最大转矩点的数据表3 电机在最大输出功率点的数据表4 电机在最高效率点的数据曲线分析:(1)通过曲线可以看出,在这五种负载情况下,通过手柄驱动电机朝某个方向全速转动至平稳时,打开软件进行测试,转矩和功率曲线骤然上升。

当突然按下控制器开关按钮,使控制系统关闭时,转矩随着转速的减小以极小的斜率减小,功率随着转速的减小而呈线性减小。

电机型式试验

电机型式试验

电机型式试验电机型式试验是指将电动机置于有特定负载的试验台上,按照正常的使用条件进行试验,通过测量和记录电机的电性能、动态性能和热性能等来评价电机的质量的科学的、系统的方法。

它完整的、全面的反映了电机的质量水平,从而根据不同应用环境的要求对电机型式进行合理的选择,以充分满足客户对电机性能要求。

一般来说,电机型式试验的内容有电磁参数试验、电气性能试验、动态性能试验、机械性能试验、热性能试验、用电参数试验和安全可靠性试验等,各项试验都要求有严格的标准。

首先,电磁参数试验包括绕组容性测量、电感测量、可靠性测试和故障检测等,这些试验可以检测电机绕组的容性及绝缘品质,从而掌握电机的磁特性,可以有效防止绕组短路及开路等故障的发生,保证正常运行。

其次,电气性能试验包括温升测量、电压响应测试和电流响应测试等,这些试验可以用来衡量电机在负载条件下的功率、频率、转矩等电气性能,从而验证电机在电气条件下的性能是否满足要求。

再次,动态性能试验包括振动测量、噪声测量、瞬态反应测试和频率响应测试等,这些试验可以测量电机在负载变化和频率变化情况下的性能,从而判断电机的运行是否稳定,运行效率是否合理。

此外,机械性能试验包括温度测量、碳刷测量、旋转油测量、轴承测量和转速测量等,这些试验可以测量电机零部件的温度及润滑油量,以确保电机的长期使用寿命。

此外,热性能试验包含热效应测量、热工作测量和冷却效应测量等,这些试验可以检测电机的散热能力,并确定电机是否符合客户要求的使用温度范围,以保证正常使用。

再次,用电参数试验包括线圈电流测量、电流和电压比例测量和电功率测量等,这些试验可以测量电机在某一特定频率下的额定电流和额定电压,以验证设备符合政府安全规定下的要求。

最后,安全可靠性试验包括绝缘测量、低压测量和峰值值测量等,这些试验可以检测电机的绝缘质量和控制系统的安全性,以确保电机的安全可靠性。

由此可见,电机型式试验是提高电机质量和性能水平以及减少产品缺陷的重要手段,对整个电机行业的发展至关重要。

电机对负载实验的原理与实施

电机对负载实验的原理与实施

电机对负载实验的原理与实施电机对负载实验的原理与实施一、引言电机是现代工程中至关重要的设备之一,在各个领域都有广泛的应用。

为了确保电机的运行效果和质量,对其进行各种实验是必不可少的。

其中,电机对负载实验是一种常见的测试方法,旨在评估电机在不同负载条件下的性能和稳定性。

本文将深入探讨电机对负载实验的原理与实施,以帮助读者更好地理解这一主题。

二、原理解析1. 负载的作用负载是指电机运行时所承受的阻力或负荷。

在实际应用中,电机通常需要驱动各种负载来完成工作任务。

不同负载条件下,电机的输出特性和性能表现会有所不同。

通过对电机在不同负载下的实验研究,可以更全面、准确地评估电机的性能和适用范围。

2. 实验参数的选择在进行电机对负载实验时,需要选择适当的实验参数,并对其进行精确测量。

常用的实验参数包括电机的转速、输出功率、扭矩、电流等。

这些参数可以通过传感器和测量设备来获取。

通过准确测量这些参数,我们可以对电机在负载实验中的性能进行全面评估。

3. 实验方案的设计电机对负载实验的设计需要考虑到实际应用需求以及实验目的。

一般来说,可以通过改变负载的大小、形式和工作条件来模拟实际应用中的不同工作情况。

可以改变电机所驱动的机械装置的负载大小,或者改变电机的转速和电压等参数。

通过设计不同的负载情况,可以得到电机在不同工作状态下的性能曲线和工作特性。

三、实施步骤1. 准备实验设备和工具在进行电机对负载实验之前,需要准备相应的设备和工具。

包括电机本身、负载装置、传感器、测量设备和数据采集系统等。

确保所有设备和工具都处于正常工作状态,并进行相应的校准。

2. 确定实验参数和负载情况根据实验目的和研究需求,确定实验所需的参数和负载情况。

可以选择一系列不同的负载大小或工作条件,并测量电机在不同负载下的性能参数。

3. 进行实验并记录数据根据实验方案所设计的负载情况,进行实验并记录相关数据。

通过传感器和测量设备,准确测量电机的转速、输出功率、扭矩和电流等参数。

电机负载测试方法

电机负载测试方法

电机负载测试方法嘿,你问电机负载测试方法?那咱就来好好聊聊。

要测试电机负载啊,首先得准备好工具。

像电流表、电压表、功率计啥的都不能少。

就像你做饭得先把锅碗瓢盆准备好一样。

然后呢,可以用一个重物来模拟负载。

比如说挂个沙袋啊,或者用个滑轮吊点东西啥的。

根据电机的功率大小,选择合适重量的东西。

不能太轻也不能太重,太轻了测不出来效果,太重了把电机给弄坏了可不行。

接着,把电机接上电源,让它转起来。

这时候就可以观察电流表、电压表和功率计的读数了。

看看电流、电压和功率是不是在正常范围内。

如果不正常,就得赶紧停下来检查检查。

就像你开车的时候得看着仪表盘,要是有啥不对劲的地方就得赶紧停车。

在测试的过程中,要注意听电机的声音。

如果有异常的响声,那可能是有问题了。

就像你听自行车的声音,如果有咯吱咯吱的响声,那就得检查一下是不是哪里坏了。

还有啊,可以用手摸一摸电机的外壳。

如果感觉很烫,那也可能是负载太大了。

就像你摸一个热炉子,会觉得很烫。

这时候就得减轻负载,或者让电机休息一会儿。

另外,可以通过改变负载的重量来测试电机的性能。

慢慢增加负载,看看电机能承受多大的重量。

就像你举重一样,一点一点增加重量,看看自己的极限在哪里。

我给你讲个事儿吧。

我有个朋友,他修电机的。

有一次他要测试一个电机的负载,一开始他不知道怎么弄,就随便挂了个重物上去。

结果电机转了一会儿就冒烟了。

后来他请教了别人,按照正确的方法测试,终于找到了电机的问题所在。

所以啊,测试电机负载要准备好工具,用重物模拟负载,观察仪表读数,听声音,摸外壳,改变负载重量。

只要你细心点,就能测试出电机的负载情况。

加油吧!。

直流电动机修复后如何做简易的负载试验?

直流电动机修复后如何做简易的负载试验?

直流电动机修复后如何做简易的负载试
验?
不论是直流发电机还是直流电动机修复后均要做负载试验。

直流电动机作发电机负载试验在于不需要较大功率的直流枢电源以及较大的机械负载。

较简便的发电机负载试验是用一台大于直流电动机功率的三相交流异步电动机(较好是整流子调速电动机)作原动机,拖动待试的直流电动机作它励发电机运行,用一定浓度的盐溶液作负载电阻。

具体试验是这样:在发电机的输出端并联一只直流电压表,串联一只带分流器的直流电流表,将输出端正、负极浸入盛有盐溶液的陶缸中,移动、调节两正负极的相对距离或深度,直至电流表读数为额定电流值,并观察电压表读数及换向器表面火花,如果2~3min内,电压下降幅度不太大,火花正常,则电机通过该实验。

电机型式试验用负载简介

电机型式试验用负载简介

接口实现自动控制。
02 磁粉制动器
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。磁粉制动器具有激磁电流和传递转矩基本成 线性关系。在同滑差无关的情况下能够传递一定的转矩,具有响应速度快、结构简单、无污染、无噪 音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。磁粉制动器广泛应用于 各种机械中不同目的的制动、功率测试加载、放卷张力的控制等。磁粉制动器广泛用于缓冲起动、过 载保护、调速、卷绕系统中收卷的张力控制等。
二 制动器
制动器可以分两大类,工业制动器和汽车制动器。汽车制动器又分为行车制动器(脚刹),驻车制 动器(手刹)和平衡增力制动器。在行车过程中,一般都采用新型的平衡增力制动器,因为平衡增力制 动器在行驶过程中配合螺旋凹槽刹车鼓会使汽车在整个行驶过程中保持平衡状态,并且刹车的稳定性 也是国内汽车制动器最好的一种,对重载汽车的驾驶员有着很好的保驾护航的作用。而作为电机试验 负载一般为电涡流制动器、磁粉制动器、磁滞制动器。
03 磁滞制动器
磁滞制动器是一种优越的力矩控制部件。它利用磁滞原理,通过控制输入的励磁电流,产生一定 的扭矩。控制电流和输出扭矩有较好的线性关系。它能提供光滑、无级可调、与转速无关的转矩控 制。除了轴承以外,系统内无其它摩擦,具有稳定可靠、使用转速高噪音小、使用寿命长,维护成本 低等优点。
01 电涡流制动器
电涡流制动器是一种性能优越的自动控制元件,它是利用涡流损耗的原理来吸收功率的。其输出 转矩与激磁电流呈良好的线性关系。并具有响应速度快、结构简单等优点。 电涡流制动器广泛应用于测功机的加载。即测量电机、内燃机、减变速机等动力及传动机械的转 矩、转速、功率、效率、电流、电压、功率因数时,用电涡流制动器作为模拟加载器。并可与计算机

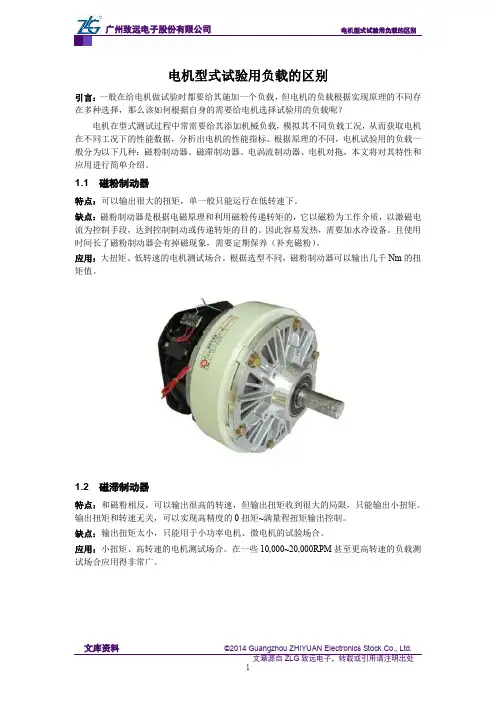

电机型式试验用负载的简介

电机型式试验

电机型式试验

电机型式试验
电机型式试验是一种重要的质量检验手段,它可以确定电机的性能特征,进而确定产品质量。

电机型式试验的目的是评估电机的能力,以确保其性能达到设计要求或质量标准。

电机型式试验由几个阶段组成,分别是准备阶段、控制阶段、实验阶段和总结阶段。

在准备阶段,有三个任务。

第一是检查试验设备、材料和测量仪器,确保其处于可用状态,测量仪器范围内准确;第二是定义实验条件,包括室温、室湿度,工作电压、电流、转速等;第三是准备实验报告,记录实验结果和分析结果。

控制阶段是确定电机的性能,包括绝缘阻抗测量、空载试验、负载试验、振动测量、噪声测量等,结果可用于确定电机设计的可行性,并为决定电机的使用条件提供参考。

实验阶段是根据控制阶段的结果,将电机置于规定的实验条件下进行测试。

一般电机型式试验包括负载试验和空载试验,主要作用是测量电机的功率、电流、电压和效率等参数,以检验其是否符合设计要求或标准。

总结阶段是整个实验的最后一步,是进行实验数据分析并归纳总结的过程。

首先,要收集实验数据,包括控制阶段和实验阶段测得的参数;其次,要分析实验数据,包括性能曲线、功率因数、谐波指数等;最后,要根据实验结果,得出结论,总结出电机的状况和性能指标。

电机型式试验是评估电机能力的重要手段,它不仅可以检查原材料、设备和测量仪器,而且能够快速准确的测量电机的指标,确定电机的实际性能,从而保证电机质量。

因此,电机型式试验在电机安全使用、质量控制和可靠性预测等方面都具有重要的意义。

电机试验的分类

电机试验的分类

电机试验的分类
根据电机试验的目的、操作对象和方法,可以将电机试验分为以下几个分类:
1. 效能试验:用于评估电机的效能和性能,包括转速、功率、效率、功率因数、输出扭矩等参数的测量。

2. 负载试验:用于测试电机在负载条件下的性能表现,如耐压测试、工作负载下的温升试验等。

3. 稳态试验:通过连续运行电机一段时间,观察电机在稳定状态下的性能表现,如电机的温升、振动、噪音等。

4. 动态试验:模拟真实工作环境下的电机运行特性,测试电机在不同工作状态下的响应速度、转速控制等能力。

5. 故障诊断试验:通过对电机进行故障模式模拟和测试,以提前预警电机可能出现的故障,保证电机的正常运行。

6. 绝缘试验:对电机绝缘系统进行测试,包括绝缘电阻测量、耐压测试、局部放电测试等,以确保电机的安全可靠性。

7. 环境试验:对电机在不同环境条件下的性能进行测试,如温度、湿度、海拔等,以评估电机在不同环境中的适应性和稳定性。

8. 耐久性试验:通过长时间运行电机,测试电机的使用寿命、耐久性和可靠性,以评估电机的长期性能。

9. 特殊试验:根据特定的需求和行业标准,进行特殊性能测试,如高速运行试验、大功率试验、防爆试验等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

3.6 负载试验
⑴试验目的
根据时能否直接测取被试电机的输出功率和对电机效率求取方法的规定不同,负载试验的目的也有所不同,但是最终目的都是为了求取被测电机的满载或者规定负载的效率,功率因数,电流,转矩及其转差率或者转速,对于要求效率的求取采用直接测定法,负载试验的目的则是为了测取可直接用于计算效率的输入及其输出功率。

另外还有用于计算满载功率因素的定子输入电流及其绘制工作曲线的其他有关数据,对于不能直接显示被试电机输出功率或者输出载距的负债设备。

或者不论采用任何负载设备但是效率要求采用间接测定法,负载试验的目的则是为了准确求得被试电机的效率,功率因素及其转差率等而测取一些有关数据,一般为额定电压和额定频率时的若干组不同输出功率或者输入功率下的定子电流,三相输入功率,转差率或者定子电阻等。

⑵试验接线图
图3-11负载试验接线图
⑶试验方法—额定电压负载法
①实验设备可以直接显示被试电机输出功率或者输出转矩时
所用设备可以直接显示时,让被试电机在额定频率,额定电压及额定负载下运行到温升稳定,然后调节负载,在1.5到0.25倍额定功率范围内测取6个点读数,允许增加点的测量个数,测量越多对准确度越好,每个点都应该测取三相线电流,输入功率,输出功率或者输出载距,转速,定子绕组,直流电阻(无条件时,可最后停机时尽快测量得到)或者温度,试验过程中,每个点都应该保持被试电机定子电压和频率为额定值。

上述实验方法可用下列流程图显示:
1.5P N开始保持U=U N 测取I1,P1,P2,s或n,R1 6—9个点
0.25P N 断电停电测取R1
②当实验设备不能显示输出机械功率或者转矩时
所用设备不能直接心事输出机械功率或者输出载矩,则使被试电机在额定电流,额定电压及额定功率下运行到温升稳定后,调节负载,在1.5—0.5倍额定电流之间测取6点读数,读数包括三相电流,输入功率及转差率或者转速,定子直流电阻或者温度,试验中,各测点都应该保持被试电机所加电压及频率为额定值。

当对试验的准确度要求十分严格,可在上述试验结束后,尽快停机测出定子绕组的直流电阻,对热试验后立即进行本项饰演者,可不测,而用热试验后测的电阻值代替。

上述实验方法可用下列流程图显示:
1.5P N开始保持U=U N ,f=f N 测取I1,P1,s或n,R16—9
个点0.5I N 断电停电测取R1
⑷直接负载法—降低电压负载法
首先使被试电机在额定频率,1/2额定电压和1/2额定电流下运行到接近热稳定状态,然后保持额定频率和1/2额定电压不变,在0.6倍额定电流至空载电流范围内测取6—7个点,每个点读数包括三相线电流,输入功率、转差率。

上述实验结束后,立即停机测取定子直流电阻。

上述实验方法可用下列流程图显示:
0.6I N开始保持U=0.5U N ,f=f N 测取I1,P1,s或n,R16—7
个点I0 断电停电测取R1
⑸试验结果的计算
①求出各测量点的三相线电流平均值I1。

②将试验前测的的冷态(温度为θ0)定子直流电阻(三线电阻平均值)Rt 修正到规定温度θj时的线电阻值R1,下式子用于铜线绕组,若为其他材料的绕组,式子中的常数235将改变,例如铝绕组为225
R1 = R t 235+θj
235+θ0(3-12)
在国家标准GB/T 1032—2005中,将环境温度确定为一个固定值,一般为25℃,此时上式中的θj应该更换为
θj= θN—θA+25
其中θN—额定负载热试验结束时测的的定子绕组最高温度,℃
θA—额定负载热试验结束时的冷却介质温度,℃
③用修正到规定温度θj时的线电阻值R1和各个试验点的定子线电流I1计算各试验点的定子铜耗P Cu1(W)
P Cu1 = 1.5 I12 R1
④转差率s的求取
求取各个试验点的转差率S t:当试验不是采用仪表直接测的各点的转差率时,则应根据实际试验测量法求取。

交流异步电机的转差率是一个非常重要的参数,它是电子转子转速n与定子旋转磁场的转速n s(成为异步电机的同步转速)之差占定子旋转磁场转速的百分数。

用式子表示即为
S= n s-n
n s×100%
(3-13)
对各个试验点转差率s t进行温度修正:将用仪器直接测的或者通过其他途径求得的各个点转差率值修正到规定温度,其意义和方法与定子绕组直流电阻的修正相同,修正公式如下
S r = K+θj
K+θ2·s t (3-14)
式中s r
——修正到规定温度时的转差率率
S t—试验时测得或求得的转差率
K—电阻温度常数
θj—规定温度。


θ2—规定转差率时,转子绕组温度(℃)。
