综合布线系统施工技术交底
建筑智能化施工技术交底记录综合布线系统)
综合布线系统技术交底内容：一、一般规定1.1、电力线缆的信号线缆严禁在同一线管内敷设；二、施工准备2.1、施工前应将各系统的桥架、线管进行综合布置、安排，经深化设计后应绘制智能化系统施工图，并经业主、监理、设计及施工各方共同会审批准后实施。
2.2、施工单位应配合工程总包单位和设计单位完成各专业综合管路布排设计（强电/弱电线管、桥架、消防管、水管、风管），减少混乱现象。
2.3、材料准备应符合下列规定：整；绝缘导管及配件应完好、表面应有阻燃标记。
说明：材料进场验收首先是感观检查，包括尺量、称重、敲击；其次检查质量证明文件，包括质量合格证、检测报告等，质量证明文件要纳入工程技术文档；检验工作应有施工单位和监理工程师参加，并经监理工程师确认，检验结论要有书面记录。
三、桥架、管路安装3.1、桥架安装应符合下列规定：（文后附桥架及桥架和金属管安装示意图）在桥架外侧，桥架接口应平直、严密，盖板应齐全平整；保护地线和桥架内线缆应留补偿余量。
直线段每超过50米设置20mm-30mm 的伸缩缝；距离不应小于0.05m，桥架与电力电缆间距不宜小于0.5m；3.2、支吊架安装应符合下列规定：处应无卷边、毛刺；3.3线管安装应符合下列规定：管卡间最大距离管外径的6倍；当暗管外径大于50mm时弯曲半径不应小于该管外径的10倍；小于25mm，并列敷设的线管间距不应小于25mm;管上口宜高出楼面10mm～30mm，套管下口应与楼面平齐；入落地式箱、柜时，宜高出箱、柜内底面50mm；道上；接线，跨接线截面积不应小于4mm2；；得加热弯曲；应少于2个；设于硬质路面下时，应加钢套管，人、手孔井应有排水措施；‰,；3.4线盒安装应符合下列规定：接，且应锁紧，内壁应光洁便于穿线；2，当长度超过30m时，应增设固定用拉线盒；说明：采用超五类线时，没有问题，现普遍采用超6类、7类线缆，兼做过线盒时网络模块将无法安装，弯曲半径也严重不足；四、线缆敷设、机柜/机架/配线架的安装、信息插座和光缆终接4.1线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰准确，推荐使用标签打印设备制作的标签；4.2管内线缆间不应拧绞，不得有接头；接头应放在接线盒内，便于日后维修；电缆最小允许弯曲半径4.4线管出线口与设备接线端子之间，应采用金属软管连接，金属软管长度不宜超过2m，不得将线裸露；4.5桥架内线缆应排列整齐，不得拧绞；在线缆进出桥架部位、转弯处应绑扎固定；垂直桥架内线缆绑扎固定点间隔不宜大于1.5m。
弱电综合布线施工技术交底
弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。
在建筑项目中，弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。
因此，对弱电综合布线施工技术的交底显得尤为重要，只有掌握了正确的施工技术，才能保证工程的质量。
二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线，包括但不限于电视传输、电话线、室内网络、安防监控等系统。
2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类，主要可以分为以下几类：电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。
3. 弱电综合布线的施工要求在进行弱电综合布线施工时，需要严格遵循以下要求：- 符合相关国家规范和标准；- 尽量避免强电干扰；- 根据需求进行合理布线，考虑布线路径和布线长度；- 采用合适的布线材料和设备；- 进行必要的测试和验收。
三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中，需要详细介绍弱电综合布线的工程方案，包括布线路径、布线长度、布线材料选用等内容。
同时，还需说明和解释针对不同系统的布线方案和特殊要求。
2. 弱电综合布线的施工流程交底中，需要详细讲解弱电综合布线的施工流程，包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。
同时，还需指导施工人员如何进行现场布线、接线、标识等操作步骤。
3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。
在交底中，需要说明施工中的质量控制要点，包括合格材料的选用、正确的接线操作、测量和测试的方法等。
4. 弱电综合布线的安全措施施工过程中，需要特别强调安全措施。
交底时，要详细交代施工人员在弱电综合布线过程中应遵守的安全规定，如佩戴安全帽、穿戴防护手套等。
5. 弱电综合布线的验收标准在交底中，还需说明弱电综合布线的验收标准和方法，包括对布线质量、设备运行状态和接线连接等的验收方法和要求。
综合布线技术交底
2.2.4.2箱体（柜架”卜壳表面应平整、不变形并无裂损、发翘、发潮、锈蚀现象。
箱体（柜架）表面涂层应完整无损，无挂流、裂纹、起泡、脱落和划伤等缺陷，箱门开启、关闭或外罩装卸灵活。
整体应密封防尘和防潮。
2.2.4.3箱内的接续模块或接线端子及零部件（配件）应装配齐全（或符合设计、合同要求）。
2.2.4.4配线设备的各项电气性能指标，包括机架外壳接地装置等，均应符合现行国家标准。
2.2.5测试仪表和工具的检验应符合下列规定：2.2.5.1应事先对工程中需要使用的仪表和工具进行测试或检查，缆线测试仪应附有检测机构的证明文件。
2.2.5.2测试仪表应能测试相应布线等级的各种电气性能及传输特性，其精度应符合相应要求。
测试仪表的精度应按相应的鉴定规程和校准方法进行定期检查和校准，经过计量部门校验取得合格证后，方可在有效期内使用，并应符合下列规定：①测试仪表应具有测试结果的保存功能并提供输出端口：②可将所有存贮的测试数据输出至计算机和打印机，测试数据不应被修改；③测试仪表应能提供所有测试项目的概要和详细的报告；④测试仪表家提供汉化的通用人机界面。
施工前对剥线器、光缆切断器、光纤熔接机、光纤磨光机、光纤显微镜、卡接工具等电缆或光缆的施工工具应进行检查，合格后方可在工程中使用。
电缆及光纤布线系统的现场测试仪表除符合上述之规定外，尚应符合表&3.1的规定并能向下兼容。
2.3主要机具2.3.1施工机具：电焊机、切割机、剥线钳、打线钳、光纤熔接机、对讲机等。
2.3.2测试机具：线缆认证测试仪、万用表、示波器、低频信号发生器等。
2.4技术准备2.4.1施工图纸齐全。
2.4.2施工方案编制完毕并经审批。
2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的施工前培训及安全、技术交底。
四、施工工艺4.1施工工艺流程线槽、桥架敷设一电缆敷设一信息插座模块安装一配线架（机柜）安装一接地一光缆接续（连接）一系统测试4.2信息插座模块安装4.2.1信息插座模块、多用户信息插座、集合点配线模块安装位置和高度应符合设计要求。

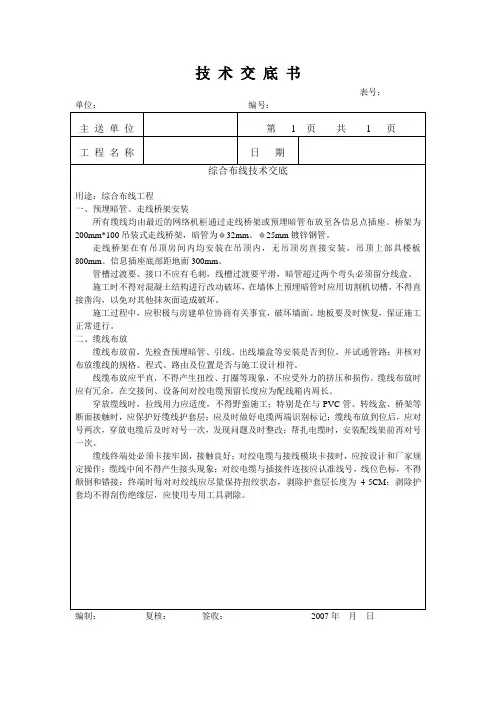

综合布线技术交底书
施工时不得对混凝土结构进行改动破坏，在墙体上预埋暗管时应用切割机切槽，不得直接凿沟，以免对其他抹灰面造成破坏。
施工过程中，应积极与房建单位协商有关事宜，破坏墙面、地板要及时恢复，保证施工正常进行。
二、缆线布放
缆线布放前，先检查预埋暗管、引线、出线墙盒等安装是否到位，并试通管路；并核对布放缆线的规格、程式、路由及位置是否与施工设计相符。
技术交底书
表号：
单位：编号：
主送单位
第1页共1页
工程名称
日期
综合布线技术交底
用途：综合布线工程
一、埋暗管、走线桥架安装
所有缆线均由最近的网络机柜通过走线桥架或预埋暗管布放至各信息点插座。桥架为200mm*100吊装式走线桥架，暗管为φ32mm、φ25mm镀锌钢管。
走线桥架在有吊顶房间内均安装在吊顶内，无吊顶房直接安装，吊顶上部具楼板800mm。信息插座底部距地面300mm。
缆线终端处必须卡接牢固，接触良好；对绞电缆与接线模块卡接时，应按设计和厂家规定操作；缆线中间不得产生接头现象；对绞电缆与插接件连接应认准线号，线位色标，不得颠倒和错接；终端时每对对绞线应尽量保持扭绞状态，剥除护套层长度为4-5CM；剥除护套均不得刮伤绝缘层，应使用专用工具剥除。
编制：复核：签收：2007年月日
线缆布放应平直，不得产生扭绞、打圈等现象，不应受外力的挤压和损伤。缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度应为配线箱内周长。
穿放缆线时，拉线用力应适度，不得野蛮施工；特别是在与PVC管、转线盒、桥架等断面接触时，应保护好缆线护套层；应及时做好电缆两端识别标记；缆线布放到位后，应对号两次，穿放电缆后及时对号一次，发现问题及时整改；帮扎电缆时，安装配线架前再对号一次。

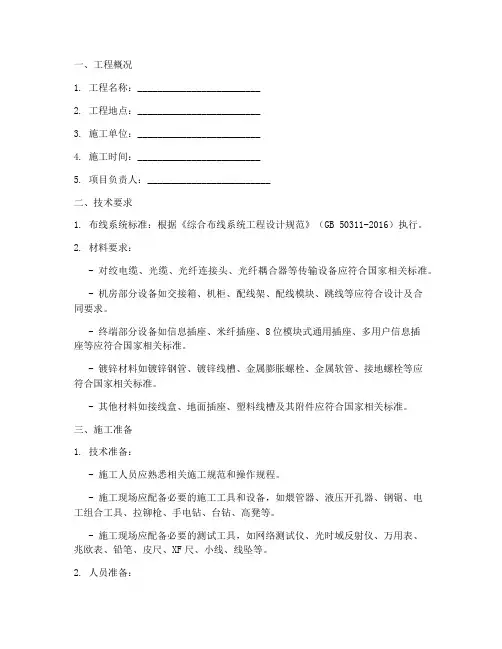

综合布线安全__技术交底模板
一、工程概况1. 工程名称：_________________________2. 工程地点：_________________________3. 施工单位：_________________________4. 施工时间：_________________________5. 项目负责人：_________________________二、技术要求1. 布线系统标准：根据《综合布线系统工程设计规范》（GB 50311-2016）执行。
2. 材料要求：- 对绞电缆、光缆、光纤连接头、光纤耦合器等传输设备应符合国家相关标准。
- 机房部分设备如交接箱、机柜、配线架、配线模块、跳线等应符合设计及合同要求。
- 终端部分设备如信息插座、米纤插座、8位模块式通用插座、多用户信息插座等应符合国家相关标准。
- 镀锌材料如镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓等应符合国家相关标准。
- 其他材料如接线盒、地面插座、塑料线槽及其附件应符合国家相关标准。
三、施工准备1. 技术准备：- 施工人员应熟悉相关施工规范和操作规程。
- 施工现场应配备必要的施工工具和设备，如煨管器、液压开孔器、钢锯、电工组合工具、拉铆枪、手电钻、台钻、高凳等。
- 施工现场应配备必要的测试工具，如网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、XF尺、小线、线坠等。
2. 人员准备：- 施工人员应经过专业培训，了解综合布线系统的安装和维护知识。
- 施工人员应熟悉施工现场的安全操作规程，确保施工安全。
四、施工步骤及注意事项1. 施工步骤：- 按照设计图纸进行现场放线，确保线路的准确性和合理性。
- 安装线槽、线管等布线设备，确保其固定牢固，无松动。
- 按照规范进行电缆、光缆的敷设，确保线路整洁、无扭曲。
- 进行接续和测试，确保线路连接正确，性能达标。
2. 注意事项：- 施工过程中应严格按照操作规程进行，确保施工质量。
- 施工现场应保持整洁，防止杂物堆积。
综合布线系统技术交底
综合布线系统技术交底技术交底记录表C2-1综合布线系统技术交底编号：工程名称：施工单位：交底提要：交底日期：分项工程名称：一、材料设备要求1.在施工前，应检查工程所使用的设备型式、规格、数量、质量，并确保它们符合设计要求，无出厂检验证明材料与设计不符者不得在工程中使用。
2.经检验的设备应做好记录，对于不合格的器件应单独存放，以备核查与处理。
3.工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4.备品、备件及各类资料应齐全。
5.各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
6.预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。
7.管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。
8.管道采用水泥管路时，应按通信管道工程施工及验收中相关规定进行检验。
9.各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、毛刺、断裂或破损。
10.设备的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。
二、缆线的要求：1.工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
2.电缆所附标志、标签内容应齐全、清晰。
3.电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的技术指标。
4.电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出loom长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
5.光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
6.综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度，测试时要求如下：1) 衰减测试：宜采用光纤测试仪进行测试。
测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
长度测试要求对每根光纤进行测试，确保测试结果一致。
综合布线施工安全技术交底2
参加单位
参加人员
复核人:
记录人:
年月日
10.对所处的施工区域、作业环境等，必须认真检查，发现隐患及时处理，整改满足安全要求后方可施工。
11.在施工中，应保证地下管道、管线、电缆及高低压架空线、通讯设备的安全，遇有问题应及时向建设单位取得联系，采取保护措施。
12.在登高施工中，必须遵守安全规程，同时•，施工中应做好防止伤害的措施,正确连接接地线，可靠接地。
6、发生生产安全事故，导致人员伤亡时，立即启动应急救援预案，开展救援工作。
7、未经安全生产教育培训和无证人员，不得上岗作业。
8.开工前应对施工机械、工器具及安全防护设施进行检查，并符合相关规定的要求。
9.根据工作性质应配齐施工现场的个人安全防护用品，并督促施工人员正确使用安全防护用品和劳动保护用品。
综合布线施工安全技术交底
工程名称
承包单位
交底单位
交底人
接收单位
接收人
交接部位
交底日期
交底内容:
为了贯彻“安全第一、预防为主”安全方针，确保工程项目安全顺利进行。根据工作需要，就XXXXXXXXX建设项目进行现场安全技术交底。
1.必须认ቤተ መጻሕፍቲ ባይዱ执行党和国家有关安全生产法规，加强安全管理，确保安全施工。
2.认真执行《中华人民共和国安全生产法》、《中华人民共和国建筑法》、《中华人民共和国合同法》以及《建设工程安全生产管理条例》建设部《施工现场临时用电安全技术规范》(JGJ46-2005)、《建筑施工安全检查标准》(JGJ59-2021)和关于外包工程、临时工的安全管理规定等有关安全规程制度。
13.严禁使用未成年工和不适应现场安全施工要求的老、弱、病、残人员进行施工，否则由此造成的后果由乙方负责。参加施工的特种作业（操作）人员，必须经过有关部门的安全技术培训，经考试合格，持证上岗。
综合布线施工安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 工程地点：[填写工程地点]3. 工程规模：[填写工程规模]4. 施工期限：[填写施工期限]5. 施工单位：[填写施工单位名称]6. 监理单位：[填写监理单位名称]二、施工技术要求1. 布线标准：按照《建筑与建筑群综合布线系统工程验收规范》（GB 50311-2016）执行。
2. 材料要求：所有材料须符合国家标准，并经过严格检验合格。
3. 施工方法：采用暗埋、明敷、吊装等方式进行布线。
三、安全技术措施1. 施工前的准备工作- 对施工人员进行安全技术培训，确保每位施工人员熟悉施工安全规程。
- 检查施工现场的电气设施，确保安全可靠。
- 对施工工具和设备进行检查和维护，确保其安全性能。
2. 施工过程中的安全措施- 严格执行操作规程，确保施工过程中的安全。
- 施工现场应设置安全警示标志，提醒施工人员注意安全。
- 在施工过程中，应保持施工现场的整洁，防止绊倒、滑倒等事故发生。
- 严禁在施工现场吸烟、使用明火，防止火灾事故。
3. 个人防护- 施工人员应穿戴符合国家标准的安全帽、安全带、防护眼镜等个人防护用品。
- 严禁施工人员酒后作业，确保施工安全。
4. 电气安全- 施工现场电气线路应规范布设，防止漏电事故发生。
- 使用电气设备时，应确保设备接地良好，防止触电事故。
- 严禁私拉乱接电线，确保电气安全。
5. 高空作业安全- 高空作业时，必须系好安全带，并使用安全绳。
- 高空作业平台应稳固可靠，防止坠落事故。
- 高空作业区域应设置安全警戒线，防止无关人员进入。
四、应急处理1. 发生安全事故时，应立即停止施工，组织人员抢救伤员。
2. 保护现场，防止事故扩大。
3. 立即报告监理单位、施工单位和相关部门。
五、验收标准1. 工程完成后，由监理单位组织验收。
2. 验收标准应符合《建筑与建筑群综合布线系统工程验收规范》（GB 50311-2016）的要求。
3. 验收合格后，方可交付使用。
综合布线技术交底
2、光纤测试 光纤在架设，熔接完工后就是测试工作，使用的仪器主要是 OTDR 测试仪，用 FTB—100B 便携式 中文彩色触摸屏 OTDR 测试仪（动态范围有 32/31、37。5/35、40/38、45/43db），可以测试,光纤断 点的位置；光纤链路的全程损耗；了解沿光纤长度的损耗分布；光纤接续点的接头损耗。为了测试 准确,OTDR 测试仪的脉冲大小和宽度要适当选择，按照厂方给出的折射率 n 值的指标设定.在判断故 障点时，如果光缆长度预先不知道，可先放在自动 OTDR,找出故障点的大体地点，然后放在高级 OTDR。将脉冲大小和宽度选择小一点,但要与光缆长度相对应，盲区减小直至与坐标线重合，脉宽 越小越精确，当然脉冲太小后曲线显示出现噪波，要恰到好处.再就是加接探纤盘，目的是为了防止 近处有盲区不易发觉.关于判断断点时，如果断点不在接续盒处，将就近处接续盒打开，接上 OTDR 测试仪，测试故障点距离测试点的准确距离，利用光缆上的米标就很容易找出故障点。利用米标查 找故障时，对层绞式光缆还有一个绞合率问题,那就是光缆的长度和光纤的长度并不相等,光纤的长度 大约是光缆长度的 1.005 倍，利用上述方法可成功排除多处断点和高损耗点。
⑦ 光纤固定。将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径 越大，弧度越大，整个线路的损耗越小.所以一定要保持一定的半径，
3
使激光在纤芯里传输时，避免产生一些不必要的损耗。 光 纤 熔 接 连 接 ， 其 最 小 回 损 对 多 模 为 20dB, 对 单 模 为 26dB. 按 照 ANSI/EIA/TIA ?55—107 标准测试。
⑤ 放置光纤。将光纤放在熔接机的 V 形槽中，小心压上光纤压板和光纤 夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩，即可 自动完成熔接，只需 11 秒。
综合布线系统安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________二、安全技术交底目的为确保综合布线系统的施工安全，预防事故发生，特制定本安全技术交底，使全体施工人员充分了解施工过程中的安全风险及相应的预防措施。
三、施工安全注意事项1. 施工人员安全- 施工人员必须穿戴符合规定的安全帽、工作服、安全鞋等个人防护用品。
- 施工现场应设置安全警示标志，施工人员必须严格遵守安全操作规程。
- 施工人员应接受安全教育培训，了解并掌握本工程的安全风险及预防措施。
2. 现场安全管理- 施工现场应设置安全通道，确保施工人员、材料和设备运输畅通。
- 施工现场应配备必要的安全设施，如安全网、防护栏杆等。
- 施工现场应定期进行安全检查，及时发现并消除安全隐患。
3. 材料设备安全- 施工材料、设备应符合国家相关标准，确保质量合格。
- 材料和设备应按照设计要求进行储存、运输和安装。
- 施工过程中，应避免材料、设备的损坏和浪费。
4. 施工操作安全- 施工操作人员应熟悉施工工艺，严格按照操作规程进行施工。
- 施工过程中，应避免使用不合格的工具、设备。
- 施工过程中，应避免操作不当导致的安全事故。
四、具体安全措施1. 施工人员安全措施- 定期对施工人员进行安全教育培训，提高安全意识。
- 加强施工现场安全检查，确保施工人员遵守安全操作规程。
- 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 现场安全管理措施- 施工现场设置安全通道，确保施工人员、材料和设备运输畅通。
- 配备必要的安全设施，如安全网、防护栏杆等。
- 定期进行安全检查，及时发现并消除安全隐患。
3. 材料设备安全措施- 严格按照设计要求采购施工材料、设备，确保质量合格。
- 按照规定进行材料、设备的储存、运输和安装。
综合布线技术交底精选全文
会签人员：
技术负责人：交底人：接交人：
技术交底记录
编号：003
工程名称
XX项目综合布线系统安装工程
交底名称
操作工艺-工艺流程及器材检验
交底部位
XX层/区
交底日期
年月日
交底内容：
操作工艺
一、工艺流程：
器材检验→管路敷设→盒箱稳注→设备安装→线缆敷设→线缆终端安装→系统调试→竣工核验
二、器材检验：
4各种镀锌铁件表面处理和镀层应均匀完整，表面光洁，无脱落、气泡等缺陷。
5接插件：各类跳线、接线排、信息插座、光纤插座等型号规格，数量应符合设计要求，其发射、接收标志明显，并应有产品合格证。
6配线设备，电缆交接设备的型号规格应符合设计要求，光电缆交接设备的编排及标志名称应与设计相符。各类标志名称统一，标志位置正确、清晰。并应有产品合格证及相关技术文件资料。
6缆线的弯曲半径应符合下列规定：
a非屏蔽4对对续电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。
b屏蔽对绞电缆的弯曲半径应至少为电缆外径的6～10倍。
c主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
d光缆的弯曲半径应至少为光缆外径的l.5倍，在施工过程中应至少为20倍。
7缆线布放，在牵引过程中，吊挂缆线的支点相隔间距不应大于1.5m。
会签人员：
技术负责人：交底人：接交人：
技术交底记录
编号：008
工程名称
3接线端子各种标志应齐全。
三、各类接线模块安装要求：
1模块设备应完整无损，安装就位、标志齐全。
2安装螺丝应拧牢固，面板应保持在一个水平面上。
四、接地要求：
安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
综合布线系统工程技术交底记录
综合布线系统工程技术交底记录一、项目背景:综合布线系统工程是指在建筑物内为各类信息设备提供高速、可靠、安全的通信网络的工程。
该项目将涉及到线缆的选择与敷设、机柜的安装与管理、网络设备的配置与管理等一系列工作。
为了确保工程顺利进行，特此进行技术交底。
二、布线系统设计方案：1.线缆选择与敷设：对于局域网应用来说，常用的线缆有双绞线、光纤和同轴电缆。
根据具体需求，选择合适的线缆进行敷设工作，光纤适用于需要高速传输和远距离传输的场合，而双绞线适用于传输距离相对较短的场合。
在敷设线缆时，需遵循规范进行标准化敷设，并做好管理。
2.机柜的安装与管理：机柜是综合布线系统中重要的组成部分，用于安装和管理各种网络设备。
在机柜的选择上，要考虑到设备数量和机柜的大小匹配，同时要保证机柜的散热性和可靠性。
在机柜的安装过程中，要确保机柜固定可靠，接地良好，并留出足够的通风空间。
3.网络设备的配置与管理：网络设备包括交换机、路由器、网关等。
在设备的配置上，需要根据具体需求进行合理设置，包括网络拓扑结构、IP地址规划、VLAN划分等。
在设备管理方面，需要定期进行设备的巡检和维护，确保设备的正常运行，包括软件的更新、故障的处理等。
三、工程实施方案：1.材料准备：根据设计方案确定所需材料清单，确保所采购材料的质量和数量准确。
包括线缆、插座、机柜、网络设备等。
2.设备安装：按照设计方案中的要求，安装机柜并进行固定和接地，安装插座和面板，并连接线缆。
在安装设备时，要特别注意设备的放置位置、通风条件和电源接入等。
3.网络配置：根据设计要求进行网络设备的配置，包括IP地址规划、VLAN设置等。
并进行设备之间的连接测试，确保网络连接正常。
4.工程验收：在工程完成后，进行全面的验收工作，包括线缆的测试、网络设备的功能测试以及系统的稳定性测试等。
确保综合布线系统能够满足设计要求和使用需求。
四、质量控制措施：1.严格按照相关标准进行施工，确保各项工作符合规范要求。
(完整版)综合布线技术交底
弱电施工技术交底记录圌山温泉度假村弱电安装工工程编号09CSWQ-B01-032工程名称程交底日期2013 年 10 月 20 日施工单位五冶公司上海有限公司机电分项工程综合布线系统施工自动化分公司名称交底大纲综合布线系统施工页数共十二页交底内容：一、编制依照：1、《智能建筑施工及查收规范》（GB50303-2011）2、《建筑工程施工技术操作规程》（DGJ32/40-2006）3、《综合布线工程查收规范》（GB50312-2007）4、深圳赛为智能股份有限公司深入设计施工图纸5、本工程弱电施工技术方案二、施工准备1、作业条件1）线缆沟、槽、管、箱、盒施工达成。
2）土建装修工程竣工，线路全部贯串。
3）配线间、设施间的环境温度、湿度、照度等均应吻合设计要求，通风优异，且室内无危险物品，消防器材齐全。
2、资料设施要求1）传输部分：对绞电缆、光缆、光纤连接头、光纤耦合器等。
2）机房部分：交接箱、机柜、各种配线架、配线模块、跳线等。
3）终端部分：信息插座、光纤插座、 8 位模块式通用插座、多用户信息插座。
4）上述设施资料的规格、型号、数量应吻合设计及合同要求，并附有出厂质量检验合格证、性能检验报告及 "CCC"认证表记等。
电缆所附标志、标签内容应齐全、清楚。
5）镀锌资料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管、接地螺栓。
6）其他资料：接线盒、地面插座、塑料线槽及其附件。
塑料线槽其敷设场所的环境温度不得低于 -15 ℃，其阻燃性能氧指数不应低于 27％。
3、主要机具1）安装器具：煨管器、液压开孔器、套丝机、钢锯、电工组合工具、射钉枪、拉铆枪、手电钻、台钻、高凳等。
2）测试器具：网络测试仪、光时域反射仪、万用表、兆欧表、铅笔、皮尺、水平尺、小线、线坠等。
3）专用工具：剥线器、压线工具、光纤熔接机、显微镜、切割工具、玻璃磨光盘、烘干箱。
二、质量要求1、主控项目1）线缆敷设和端接的检测要求：对以下各项进行检测，要求检测结果吻合现行国家标准《综合布线系统工程验收规范》 (GB 50312-2007) 中第 5． 1．1、6．O．2、6．O．3 条的规定：3②线缆的波折半径。
综合布线安全技术交底记录模板
工程名称：____________________施工单位：____________________编制人：____________________交底人：____________________交底日期：____________________一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 工程规模：____________________4. 工程类型：____________________二、技术要求1. 综合布线系统工程应按照《建筑与建筑群综合布线系统工程验收规范》及相关国家标准、行业标准执行。
2. 工程应采用符合国家标准、行业标准的布线产品，确保布线系统的安全、稳定、可靠。
3. 工程施工过程中，应严格按照施工图纸、技术规范和施工方案进行。
三、施工准备1. 材料准备：确保所有材料符合国家标准、行业标准，并附有出厂质量检验合格证、性能检验报告及“CCC”认证标识等。
2. 工具准备：施工人员应配备必要的施工工具，如剥线器、压线工具、网络测试仪、光时域反射仪、万用表、兆欧表等。
3. 人员准备：施工人员应具备相应的专业技能和操作能力，并进行安全技术培训。
四、施工工艺及注意事项1. 布线施工前，应对施工现场进行清理，确保施工环境整洁、安全。
2. 布线过程中，应遵循“先强电后弱电”的原则，避免强电对弱电的干扰。
3. 布线应采用明敷或暗敷方式，敷设路径应合理，避免交叉、扭曲、挤压等。
4. 电缆敷设时，应保持电缆的弯曲半径，避免损坏电缆绝缘层。
5. 光缆敷设时，应采用专用光缆敷设工具，避免光缆受损。
6. 接头制作：电缆、光缆接头应严格按照规范要求进行，确保接头质量。
7. 测试：施工完成后，应对布线系统进行测试，确保系统性能满足设计要求。
五、安全措施1. 施工现场应设置安全警示标志，提醒施工人员注意安全。
2. 施工人员应佩戴安全帽、手套等防护用品。
技术交底记录(综合布线系统)
—线槽接头处；—每间距3m 处；—离开线槽两端出口0.5m处；—转弯处。
9、穿过墙体或楼板时，应有防火措施；
10、线槽必须用螺栓固定在支架上；
（六）预埋线槽和暗管敷设：
1、线槽路由交叉、转弯时，应设置过线盒。
2、对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。
全塑电缆线
对数量（对）
400
600
1200
1800
电缆芯线径（mm）
0.4
0.5
0.6
0.4
0.5
0.6
0.4
0.5
0.4
0.5
接续开口长度（mm）
432
432
432
432
432
432
432
432
483
483
直接头直径（mm）
66
74
79
79
89
97
107
114
137
145
分歧接头直径（mm）
69
81
8、电缆芯线接续，必须按色谱顺序施工。电缆全程接续完毕后，应达到电缆的标称对数。如遇有障碍线对，且无法修复时，应用预备线对替换，并应做好标记，严禁差对拼揍连接，以免产生传输质量低劣的后果。
9、电缆芯线接续应采用接线子接续，不允许采用剥离电缆芯线绝缘层的导线直接钮绞接续方法。电缆芯线接续应色谱正确、松紧适度、接线子接续后，应排列整齐，绑扎妥善，每个单位束的色谱扎带应缠紧，保留在单位束的根部，用以今后备查检验和方便维修。
6、螺栓：GB产品，表面光滑、无锈迹、毛刺。
7、设备机柜：型号规格符合图纸要求，油漆完好无脱落现象，标志齐全。
综合布线系统技术交底
21.1 施工准备21.1.1 技术准备1.施工行进行图纸会审。
2.施工前应编制施工组织设计（施工方案），并报上一级技术负责人审查赞同。
3.施工前应进行技术交底，明确施工方法及质量标准。
21.1.2 资料准备1.主要资料：信息插座、光缆、铜缆、机柜、配线零件、桥架、管材、型材、铁件等。
2.缆线（1）工程中使用的对绞电缆和光缆的型号、规格及数目应切合设计中的规定和合同要求。
（2）依据资料运单比较检核对绞电缆和光缆的包装标记或标签，要求内容应齐备，笔迹应清楚。
外包装应注明电缆或光缆的型号、规格、线径或芯数、端别、盘号和盘长等状况，并要与出厂产质量量合格证一致。
（3）电缆和光缆的外包装应无外面损坏，对缆身应检查外护套能否完好无损，有无压扁或裂纹等现象，如发现有上述现象，应做记录，以便抽样测试。
电缆和光缆均应附有出厂质量查验合格证，还应附有本批量电缆电气性能查验报告和测试记录。
（ 4）关于电缆或光缆有端别要求时，应剥开缆头，分清A、 B 端别，并在电缆或光缆的两头外面标记出端别和序号，以便敷设时予以辨别。
（5）依据光缆出厂产质量量查验合格证和测试记录，审查光纤的几何、光学和传输特征及机械物理性能能否切合设计要求。
光缆开盘后，同时检查光缆表面有无损害，光缆端头封装能否优秀。
3.型材、管材和铁件（ 1）各样型材的材质、规格、型号均应切合设计文件的规定，要求表面应圆滑、平坦，不得变形（如明显歪曲）、无断裂、损坏现象。
（2）钢管和硬聚氯乙烯塑料管要查验其管身能否圆滑、均匀、无伤痕和变形，管内壁圆滑、孔径和壁厚均应切合设计要求。
（ 3）各样铁件的材质和规格均应切合邮电部公布的通讯行业标准《架空通讯线路铁件》（～29）等标准中规定的质量要求，知足安装施工要求，不得有倾斜、歪曲、断裂、毛刺和损坏等缺点。
（ 4）铁件的表面办理和镀锌层应均匀完好、光洁，坚固地附着在铁件表面，不该有气泡、零落、砂眼、裂纹、针孔和锈蚀斑痕，其安装部位与其余接合处也不该有锌渣或锌瘤残余，免得影响安装施工质量。
综合布线系统工程技术交底记录
综合布线系统工程技术交底记录本次综合布线系统工程技术交底记录旨在对综合布线系统工程进行详细的说明和交底，以确保所有参与人员对工程的要求和技术细节有充分的了解和理解。
一、项目背景二、工程范围1.网络布线：包括水平布线、垂直布线和配线架的安装，保证数据传输的质量和速率。
3.电视信号布线：包括电视信号线缆的敷设、电视信号插座的安装。
三、技术要求1.布线系统应符合TIA/EIA-568标准的要求。
2.线缆的敷设应符合规范，避免与电源线、电缆等干扰源的交叉。
3.配线架和插座的安装要牢固可靠，保证使用寿命。
4.布线系统应具备防火、防潮、耐候等性能。
5.布线系统应做好地线的接地和接通工作，确保安全。
四、工程步骤1.进场前准备：确认设计文件、材料和工具的准备情况，确保工程的顺利进行。
2.敷设线缆：按照设计文件要求进行线缆的敷设，注意预留余量和弯曲半径的控制，避免破损。
3.安装配线架：按照设计文件和标准要求进行配线架的安装，确保牢固可靠。
4.安装插座：按照设计文件和标准要求进行插座的安装，确保正常使用和方便维护。
5.连接测试：对布线系统进行连接测试，确保各项指标符合标准要求。
6.安装端面：对连接部分端面进行清洁和保护，避免灰尘和污染影响数据传输质量。
7.系统验收：按照设计要求进行综合布线系统的验收，确保工程质量符合要求。
五、安全注意事项1.在施工过程中，要保持工作区域的整洁，防止材料和工具的乱堆乱放。
2.操作人员要佩戴好个人防护装备，如安全帽、工作手套等。
3.在进行高空施工时，必须使用安全防护设备，如安全带等。
4.严禁在施工过程中吸烟或使用明火。
5.施工过程中，应遵守相关规定，确保工程施工的安全。
六、技术交底人员及签字1.技术交底人员：XXX2.技术交底时间：XXXX年XX月XX日3.参与人员：XXX、XXX、XXX、XXX4.签字：技术交底人员签字，参与人员签字以上是本次综合布线系统工程技术交底记录的详细内容，希望能够对参与人员对工程的要求和技术细节有充分的了解和理解，确保工程的顺利进行和质量的保证。
综合布线系统施工技术交底
综合布线系统施工技术交底(2) 配线架安装要求①采用下出线方式、架底位置应与电缆上线孔相对应。
②各直列配线架垂直倾斜误差不应大于2mm。
③接线端子各种标志应齐全，如下图1.1.3-3。
图1.1.3-3 配线架安装图(3) 各类配线部件安装要求①各部件应完整无损，安装就位、标志齐全。
②装螺丝应拧牢固，面板应保持在一个水平面上。
(4) 接地要求安装机架，配线设备及金属钢管、线槽、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
接地体电阻小于4Ω。
4) 线缆端接(1) 缆线端接的一般要求：①缆线在终接前，必须检查标签颜色和数字含义，并按顺序终接。
②缆线中间不得有接头。
③缆线终端处必须卡接牢固、接触良好。
④缆线终端安装应符合设计和产品厂家安装手册要求。
⑤对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
(2) 对绞电缆插座和连接硬件的端接应符合下列要求：①使用专用剥线工具剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态，避免因弯曲等造成线对的发散、分离。
② 对绞线与信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接，不能将T568A/T568B 两种标准混用，本工程采用T568B 打接线缆和模块，然后采用专用打线工具进行端接后再安装插座帽，T568A/T568B 如图1.1.3-4所示。
③ 对绞电缆与RJ45信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。
图1.1.3-4 线缆模块端接示意图④ 对绞电缆与接线模块(IDC ，RJ45)卡接时，应按设计和厂家规定进行操作。
(3) 光缆芯线终接应符合下列要求：① 光纤融接处加光缆接续专用热缩套管加以保护，使用连接器以便于光纤的跳接。
② 连接盒面板应有标志。
③ 光纤耦合器为ST 接口。
④ 光缆跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求，光端盒如下图1.1.3-5所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统施工技术交底
(2) 配线架安装要求
①采用下出线方式、架底位置应与电缆上线孔相对应。
②各直列配线架垂直倾斜误差不应大于2mm。
③接线端子各种标志应齐全，如下图1.1.3-3。
图1.1.3-3 配线架安装图
(3) 各类配线部件安装要求
①各部件应完整无损，安装就位、标志齐全。
②装螺丝应拧牢固，面板应保持在一个水平面上。
(4) 接地要求
安装机架，配线设备及金属钢管、线槽、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。
接地体电阻小于4Ω。
4) 线缆端接
(1) 缆线端接的一般要求：
①缆线在终接前，必须检查标签颜色和数字含义，并按顺序终接。
②缆线中间不得有接头。
③缆线终端处必须卡接牢固、接触良好。
④缆线终端安装应符合设计和产品厂家安装手册要求。
⑤对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。
(2) 对绞电缆插座和连接硬件的端接应符合下列要求：
①使用专用剥线工具剥除电缆护套，注意不得刮伤绝缘层，且每对对绞线应尽量保持扭绞状态，避免因弯曲等造成线对的发散、分离。
② 对绞线与信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接，不能将T568A/T568B 两种标准混用，本工程采用T568B 打接线缆和模块，然后采用专用打线工具进行端接后再安装插座帽，T568A/T568B 如图1.1.3-4所示。
③ 对绞电缆与RJ45信息插座的卡接端子连接时，应按先近后远，先下后上的顺序进行卡接。
图1.1.3-4 线缆模块端接示意图
④ 对绞电缆与接线模块(IDC ，RJ45)卡接时，应按设计和厂家规定进行操作。
(3) 光缆芯线终接应符合下列要求：
① 光纤融接处加光缆接续专用热缩套管加以保护，使用连接器以便于光纤的跳接。
② 连接盒面板应有标志。
③ 光纤耦合器为ST 接口。
④ 光缆跳线软纤的活动连接器在插入适配器之前应进行清洁，所插位置符合设计要求，光端盒如下图1.1.3-5所示。
图1.1.3-5 光端盒
(4) 跳线的连接
B类
A类G(Green)-绿；BL(Blue)-蓝；BR(Brown)-棕；W(White)-白；O(Orange)-橙BR W-G T568A
W-BL BL G W-O 4321O W-BR 8
76521346G 2O 1W-O 534W-G BL W-BL T568B 21378W-BR BR
4
①各类跳线缆线和插件间接触良好，接线无误，标志齐全。
跳线选用类型应符合设计要求。
②各类跳线长度应依据设备现场情况确定，一般对绞电缆不应超过5m，光缆不应超过10m，光纤跳线采用ST-LC型号。
5) 面板安装
综合布线面板采用双口信息面板，一个数据点，一个语音点，面板需要有标识安装位，并具有防尘装置。
(1) 一般应安装与店铺内的吊顶上方，靠近店铺分配电箱30cm处，有柱靠柱，无柱靠梁，无梁无柱的需要增加吊杆，模块和面板固定在底盒上，避开空调风管，以便于通过检修口进行维护。
(2) 对于分割面积较大(超过150㎡)的独立店铺，需要额外增加点位数，依照每150㎡增加一组线缆(即2个语音和2个数据)的原则进行增加；并均匀分布；以便于将来重新分割时，有足够的点位可供使用。
(3) 开放中岛铺位：若租赁范围内没有柱，则于租赁范围内安装地插座；若有柱且由承包商进行包柱装饰的，则安装于柱上，离地30cm；若有柱且由租户进行包柱装饰，则安装于柱的吊顶上方，吊顶留检修口。
图1.1.3-6 信息地插
3 综合布线系统调试
1) 综合布线系统测试包括：电缆系统电气性能测试及光纤系统性能测试(测试仪器具有存储测试记录功能，并可自动输出打印记录)。
2) 电缆、光缆测试仪表必须经过计量部门校验，并取得合格证后，方可在工程中使用。
3) 测试仪应能测试3-6类对绞电缆和光纤链路。
4) 测试仪表应有输出端口，以将所有的测试数据存储，并随时输出至电脑和打印机进行维护。
