液晶显示器高压板维修及其代换方法MID平板电脑修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上.然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了.有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V 的情况是,可以直接合并.多余的脚怎么办呀??让他空着好了,不用理它.高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。
维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V 偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。
笔记本电脑维修技术专家实践经验分享
笔记本电脑维修技术专家实践经验分享笔记本电脑已经成为我们日常生活和工作中不可或缺的工具。
然而，由于其复杂性和易损性，很多人在面对电脑故障时常常束手无策。
作为一名笔记本电脑维修技术专家，我积累了丰富的实践经验，通过本文，我将与大家分享一些维修技巧和注意事项，以帮助大家更好地解决电脑问题。
1. 了解硬件结构和功能首先，作为一名电脑维修技术专家，了解笔记本电脑的硬件结构和各个部件的功能是非常重要的。
笔记本电脑通常包括处理器、内存、硬盘、显卡、键盘、显示器等多个组件。
了解它们的位置和作用，能够更准确地判断问题所在，并快速进行维修。
2. 掌握常见故障排查方法在实践中，笔记本电脑的故障种类繁多，我们需要善于运用各种排查方法来快速找出问题。
根据经验，我将故障分为软件故障和硬件故障两大类。
对于软件故障，我们可以通过重装操作系统、清理病毒、修复损坏的文件等方法来解决。
而对于硬件故障，我们可以通过检查硬件连接是否松动、更换不工作的组件等方法来修复。
此外，我还收集了一些常见故障和对应的排查方法，便于我在实践中更快地找到问题的源头。
3. 注意维修中的安全问题在进行笔记本电脑维修时，安全问题是需要我们高度重视的。
首先，我们需要确保电脑处于关闭状态，并拔掉电源线和电池，以避免电流和电磁辐射对人身安全的伤害。
此外，接触内部零件时，要注意防静电措施，如佩戴ESD防护手套等，以免静电损坏电脑内部的电子元件。
4. 充分利用维修工具和软件在实践中，我还发现使用一些专业的维修工具和软件能够更好地帮助我们进行维修工作。
例如，万用表可以用来检测电流、电压和电阻，确保电路的正常工作；航嘉笔记本电脑故障排查卡则可以用来读取、分析电脑的故障代码，帮助我们更准确地判断问题所在。
此外，利用一些维修软件，我们可以对硬件进行自检和监测，及时发现问题并采取相应的措施。
5. 持续学习和实践最后，作为一名电脑维修技术专家，持续学习和实践是必不可少的。
随着科技的不断进步，新的笔记本电脑型号和技术不断涌现，我们需要不断学习和掌握新的维修方法和技巧。
液晶显示器高压板维修代换实例
液晶显示器高压板维修代换实例液晶显示器在现代生活中越来越普遍，但是常常遇到的问题之一就是高压板的故障，导致屏幕黑屏或者显示异常。
高压板是液晶显示器中一个非常关键的部件，它负责把直流电转换为高频交流电，提供驱动信号给液晶屏幕，因此它的正常工作对于液晶显示器的显示效果至关重要。
当出现高压板的故障时，我们可以选择维修或者代换高压板。
接下来我们就来了解一下液晶显示器高压板维修代换实例。
一、高压板维修如果你的高压板出现了故障，那么第一步就是需要确定问题出在哪里。
常见的高压板故障有：高压板输出电压不稳定；输出信号出现抖动；音频输出异常等等。
大多数高压板故障都是由于电容、电阻、晶振等元器件失效或者损坏所致。
1.高压板常见故障维修如果高压板的元器件损坏或者失效，可以先使用万用表进行检测，确定是哪个元器件出了问题。
比较常见的故障是电容和电阻，如果检测到这两个部件失去响应或者短路，那么就需要进行更换。
首先需要将高压板取下来，可以使用螺丝刀将高压板固定的螺丝拆下，拆下高压板后，需要小心的将液晶显示屏幕的前面板拆下来，此时需要注意，不能用力过大，否则容易损坏显示屏幕。
当高压板完全暴露后，可以用万用表进行检测。
找到电容或者电阻元件，使用万用表分别测试电容或电阻的电阻值是否有异常；如果电容无响应，或者电阻短路，可以考虑更换。
2.高压板批量修复如果需要大规模维修高压板，可以考虑将维修作业分批进行。
先将高压板找出来，按照故障排列组合，进行分类。
如：按照信号线的故障或者按照输出高压部分的故障，分别进行分类维修。
这样有利于提高维修效率和准确性，尤其是在工厂或者维修点进行批量维修时。
二、高压板代换如果你对高压板的维修不是很熟悉，或者没有相对应的工具和技术，那么可以考虑进行高压板的代换。
一般情况下，高压板维修相对来说比较麻烦，如果不小心操作不当，还有可能导致更大的问题。
因此，如果你不是专业技术人员，就可以考虑将高压板进行代换。
1.高压板型号选择在高压板代换的过程中，需要注意高压板的型号和规格，不同型号适用于不同的设备或型号。
通用笔记本电路维修图1
通用笔记本电路维修图1系统板供电电路3.3.1 整机系统供电方框图：如图3-20所示图3-20 整机系统供电方框图3.3.2 保护隔离电路1．典型MAX1632公版电路：如图3-21所示图3-21 MAX1632公版电路图2．三点定位修保护电路：如图3-22所示图3-22 典型保护隔离电路（1） MAX1632工作过程如图3-21/2所示，插上电源适配器，16V电压来到了第③点分几路，一路来到Q1的漏极，二路通过10Ω电阻来到22脚，三路来到Q3的漏极，这时芯片不工作，当23脚接到高电平（3.3V－5V）或直接通过电阻连于电源时，芯片开始待机，待机时将产生如下电压21脚VL5V, 9脚为基准电压2.5V，VL5V电压分成几路分别到给芯片自身及其它芯片作为待机电压，一路给1.8V/2.5V产生电路作为其待机电压，二路给CPU核心电压产生电路作为其待机电压，三路给了充电电路，四路通过D1、D2给了芯片BST端，作为内部高端驱动器的电源，五路经内部给了低端驱动器作为工作电源，这时机器处于一触即发的准备工作状态，待机状态各引脚的待机电压如下：16V；当（7）（28）接收到3.3V或5V高电平且保持不变时，芯片VL5V开始正常工作，内部 V 的四个驱动器输出方波脉冲去SHDN 大于或等于3.3V推动外部所接的4个场效应管导通工作，这时4个BST 4.7V 场效应管相当4只可变电阻进行分压，输出3.3V 、5V、DL5V电压，当输出电压或负载电流发生变化，其变化会通REF 2.5V 经CSH、CSL、FB引脚反馈给芯片内部，内部自动调整方波幅度及脉宽大小，最终达到3.3V、5V电压的稳压输出，当负载过压或过流时，其反馈会让芯片自动切断输出，最终达到保护负载及电源本身的目的。
（2）MAX1632正常工作时部分引脚电压：(3) MAX1632的好坏判断：如图3-23所示图3-23 MAX1632好坏判断流程图（4）MAX1632阻值法测好坏：（注非在线测量）如图3-24所示TPS2052图3-24 MAX1632阻值测量示意图(5) MAX1632检修流程图：如图3-25所示图3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义：如图3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路，检测定时器的多用引脚，过流停机保护也通过这些引脚实现。
笔记本电脑外设电路及接口电路怎么维修

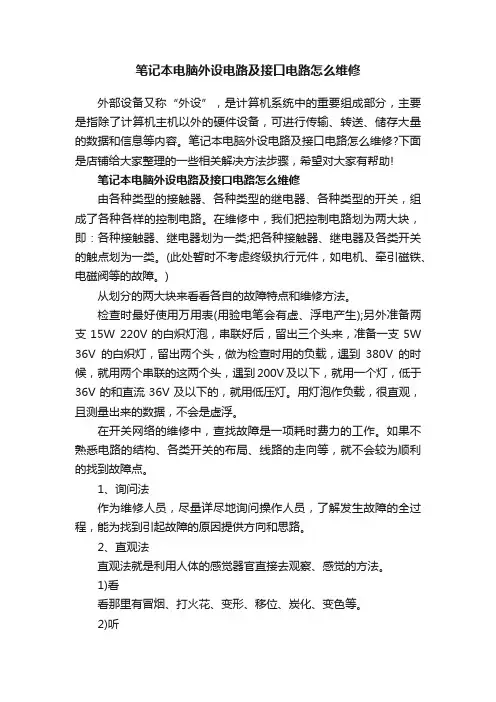

笔记本电脑外设电路及接口电路怎么维修外部设备又称“外设”，是计算机系统中的重要组成部分，主要是指除了计算机主机以外的硬件设备，可进行传输、转送、储存大量的数据和信息等内容。
笔记本电脑外设电路及接口电路怎么维修?下面是店铺给大家整理的一些相关解决方法步骤，希望对大家有帮助!笔记本电脑外设电路及接口电路怎么维修由各种类型的接触器、各种类型的继电器、各种类型的开关，组成了各种各样的控制电路。
在维修中，我们把控制电路划为两大块，即：各种接触器、继电器划为一类;把各种接触器、继电器及各类开关的触点划为一类。
(此处暂时不考虑终级执行元件，如电机、牵引磁铁、电磁阀等的故障。
)从划分的两大块来看看各自的故障特点和维修方法。
检查时最好使用万用表(用验电笔会有虚、浮电产生);另外准备两支15W 220V的白炽灯泡，串联好后，留出三个头来，准备一支5W 36V的白炽灯，留出两个头，做为检查时用的负载，遇到380V的时候，就用两个串联的这两个头，遇到200V及以下，就用一个灯，低于36V的和直流36V及以下的，就用低压灯。
用灯泡作负载，很直观，且测量出来的数据，不会是虚浮。
在开关网络的维修中，查找故障是一项耗时费力的工作。
如果不熟悉电路的结构、各类开关的布局、线路的走向等，就不会较为顺利的找到故障点。
1、询问法作为维修人员，尽量详尽地询问操作人员，了解发生故障的全过程，能为找到引起故障的原因提供方向和思路。
2、直观法直观法就是利用人体的感觉器官直接去观察、感觉的方法。
1)看看那里有冒烟、打火花、变形、移位、炭化、变色等。
2)听仔细听，那里有异常的声音等。
3)嗅仔细嗅，那里有异常的气味等。
4)手触感觉用手去触摸，那里有松动、发热引起的变形、炭化黑粉、温度等。
利用这些方法，能较快地找到有此现象的故障点。
3、分段检查法在控制电路中，接触器、继电器是上承指令(各控制开关发出的指令)，下带负载(负载有终级执行元件、下一级的控制信号输出等)的重要转换点，因此，又往往是以接触器、继电器为中心展开故障的查找。
笔记本维修思路及上电时序

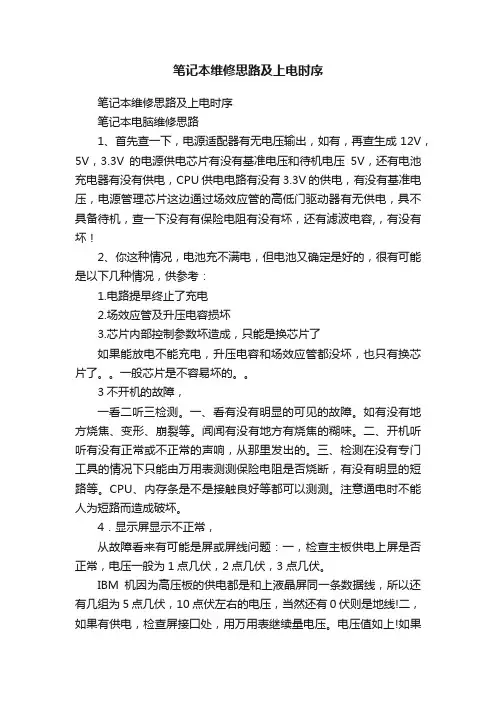

笔记本维修思路及上电时序笔记本维修思路及上电时序笔记本电脑维修思路1、首先查一下，电源适配器有无电压输出，如有，再查生成12V，5V，3.3V的电源供电芯片有没有基准电压和待机电压5V，还有电池充电器有没有供电，CPU供电电路有没有3.3V的供电，有没有基准电压，电源管理芯片这边通过场效应管的高低门驱动器有无供电，具不具备待机，查一下没有有保险电阻有没有坏，还有滤波电容,，有没有坏！2、你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几种情况，供参考：1.电路提早终止了充电2.场效应管及升压电容损坏3.芯片内部控制参数坏造成，只能是换芯片了如果能放电不能充电，升压电容和场效应管都没坏，也只有换芯片了。
一般芯片是不容易坏的。
3不开机的故障，一看二听三检测。
一、看有没有明显的可见的故障。
如有没有地方烧焦、变形、崩裂等。
闻闻有没有地方有烧焦的糊味。
二、开机听听有没有正常或不正常的声响，从那里发出的。
三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。
CPU、内存条是不是接触良好等都可以测测。
注意通电时不能人为短路而造成破坏。
4．显示屏显示不正常，从故障看来有可能是屏或屏线问题：一，检查主板供电上屏是否正常，电压一般为1点几伏，2点几伏，3点几伏。
IBM机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为5点几伏，10点伏左右的电压，当然还有0伏则是地线!二，如果有供电，检查屏接囗处，用万用表继续量电压。
电压值如上!如果现在没有电压了就肯定是屏线故障。
换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。
如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存在确定到屏的电压正常,现在女生所谓的“男朋友”，则要修屏了。
在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。
只能用示波器看这块芯片处理之后的波形是否正确，分两部走(一)如果不合，就换块同型号芯片即可。
笔记本改高压板方法
笔记本显示器改高压板
1；原厂板6个接触点1和2是主供电19.5伏。
3是控制信号3.3伏。
4是亮度调节新号最亮时3.3伏最暗时0.25伏。
5和6是接地点。
2；通用一体高压板分两种一种是是19伏的另外一种是5伏的。
通用一体板只有3个接触点分别是19.5主供电和3.3控制信号还有接地点。
3；把原厂的1和2接到通用的19.5 3接到3.3伏5和6接到地上。
不要4的亮度调节。
通用板上最上面的两个点是接地线比较粗。
下面那个点是控制新号线比较细。
笔记本短路
1；笔记本查上适配器不按开机待机电压2点几以上证明主板内有固件短路
2；打开机器拿出主板把适配器电压调到最小然后接上主板在慢慢往上调看到待机电压到1左右时不在往上调。
然后找那个固件发热。
找到后把那个固件翘起一端在检察后即是否有电容短路。
笔记本电路图及维修方法
笔记本电路图及维修方法笔记本CPU供电芯片MAX1718及周边电路图笔记本系统供电芯片MAX1631及周边电路图笔记本南桥控制信号电压时序图IBM错误代码解释以及解决方法159：硬盘密码与SuperVisor密码不相同--设置硬盘密码与SuperVisor密码相同161：电池失效--检测备用电池，系统主板。
163：时间和日期未设置--设置时间和日期。
173：设备数据丢失--在屏幕上选择OK，然后设置时间和日期。
174：设置错误-先进行检测安装的设备列表，再改变FRU部件，设备配置，硬盘驱动器，系统主板。
183：提示输入SuperVisor密码时输入错误--输入正确的SuperVisor密码184：开机密码检验错--进入BIOS设置中重置开机密码185：非法的启动顺序--进入BIOS设置中重置启动顺序186：系统主板1701: 硬盘控制器失败1780, 1790: 硬盘0出错1781, 1791: 硬盘1出错硬盘驱动器，系统主板0175：CRC1错, 停止了POST任务. EEPROM 校验错。
系统主板0188：非法的RFID 连续信息区域或CRC2错。
EEPROM校验错。
系统主板0189：非法的RFID 连续信息区域。
EEPROM校验错系统主板0193：RF天线被移除，输入supervisor (超级)密码0200：硬盘错，该硬盘非工作中--安装该硬盘(拆卸)，在BIOS设置工具中恢复缺省设置。
硬盘驱动器，系统主板。
021x：键盘错-运行交互式的键盘和辅助输入设备的测试。
0220：监视器类型错误，监视器类型与CMOS定义的不匹配--在BIOS设置工具中恢复缺省设置。
0230：映射内存错，映射内存在offset nnnn出错。
系统主板0231：系统内存错，系统内存在offset nnnn出错。
内存，系统主板0232：扩展内存错，扩展内存在offset nnnn出错。
内存，系统主板0250：系统电池错，系统电池损坏--更换备用电池，运行IBM BIOS设置工具重置日期和时间。
液晶显示器高压板维修代换实例
/p-61226964.html液晶显示器高压板维修代换实例脚为DIM，3脚为POW(高压启动端)，8、9脚为GND，10、11脚为12V。
其中1、2脚都和亮度调节有关系，暂时不能确定正确接法。
把新高压板除亮变调节插针外其他一一对应接好，插好背光灯插头。
开机显示器点亮，将新高压板亮度控制端脚接驱动板DIM端，调节亮度无变化，但调节对比度图像亮暗变化完全可以接受。
将新高压板亮度控制端接驱动板LPWM端，亮度可以进行调节，且变化幅度与原机基本一致。
由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。
安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。
至此代换完毕，开机一切正常。
由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。
安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。
至此代换完毕，开机一切正常。
【例2】 LG 1510S液晶显示器，黑屏(无背光有图像)。
分析与检修：根据故障现象，初步判断为高压板及连线、灯管有故障。
用灯管测试板检查灯管无问题，更换高压板故障依旧，经过仔细检查高压板连线接口，发现BI，端电压时有时无，ADJ电压0V，怀疑连线断线。
用万用表测量，果然断线，更换连线后，故障排除。
【例3】 AOC LM1520液晶显示器，打开后屏幕闪亮一下后黑屏。
图例3高压启动控制电路实测Q12的基极有3V电压，其集电极的电压接近0V；Q10的发射极有12V电压，但Q10的集电极无电压，判断Q10损坏。
该晶体管为贴片晶体管，看不清型号，试用SO1550代替，故障排除。
【例4】飞利浦150S3液晶显示器故障，黑屏，指示灯显示为绿色。
分析与检修：通电开机，在日光灯下发现有很暗的图像，估计是高压板或灯管坏，如果是灯管坏，一般不会两个灯管同时坏，故障应该是在高压板。
该机的高压板为双灯宽口型，从电源板来的12V经过一个贴片保险电阻送到高压板，为高压板供电。
笔记本电脑维修实例详细讲解分析概要
笔记本维修实例(PC97551不开机维修实例BenqS53加电不开机(本机常见病本机开机芯片(EC 用的PC97551,测其供电+3.3.V 正常,PC97551供电的测量方法,一般测第45脚电压,因为+3VALW 供电脚基本都是并联的,测一个就能说明问题。
测32.768KHZ 晶振波形也正常,按压SW1开机键的3.3V 能有高低高的变化,测PC97551第2脚也有高低高电平变化,但171脚没有高低高电平变化(正常有3.3V 按开机键会有高低高的变化此信号是给南桥的开机信号。
根据以上测试,基本判断PC97551没有正常工作,这种电路结构BIOS 是参与触发的,正常情况下,在待机状态BIOS 到EC的引脚能测到波禁止复制形,如果测不到波形可以肯定BIOS 和EC 没有正常,是不能开机的,本机测试待机时BIOS 第21、22、24脚没有波形,重写BIOS 还不行。
进一步检查PC97551工作条件,测量第29脚的ACIN 信号电压为0V 不正常,正常时有2.5-3V 的电压,查找ACIN 来源,最终查出是PD6禁止复制二极管开路损坏,更换PD6后实测ACIN 电压2.6V ,测量待机时BIOS 已有波形,按开机键,机器可触发点亮。
装机全方位测试OK ,本机维修结束。
HpV2000(CT3不开机维修本机故障不开机,测PQ44无输出,G 极为高电平,说明保护电路动作,测量电路并无明显短路故障,决定用强制上电办法试一下,(新手慎用,以免扩大故障短路PQ44输入输出端,待机电压马上有了,但电流很大,高达300多MA ,迅速手摸电路板,发现PC97551发烫,换掉PC97551再上电,待机已降到0.01,拆除PQ44短路线,G 极还是接近输入电压的高电平使得PQ44不能导通,还是没输出,说明还有故障,禁止复制进一步分析电路得知,PQ44控制极的信号受控于MAX1772充电管理IC 的ACOK 信号,而ACOK 信号的正常要首先保证MAX1772DCIN 电压和ACIN 电压的正常,实测DCIN19V 正常,ACOK 无,ANIN 电压无,顺电路查找来源,发现给MAX1772提供ACIN 电压的二极管PD26短路了,更换后,依然侧不到ACIN电压,禁止根据电路分析,MAX1772损坏,也会导致无ACIN 电压,更换MAX1772再测试,ACIN 电压2.9V ,PQ44G 极电压6.8V ,PQ44已导通,按开机键能开机点亮,装机测试都已正常。
换笔记本屏幕及高压板
Acer 宏基笔记本换高压板（图）发表于2010-9-23 11:04 AM |只看该作者|倒序浏览|打印其实拆卸液晶屏是个很简单的事情，自己动动手就很容易搞定啦。
【拆机图解】液晶屏拆卸步骤：找到橡胶垫的位置准备拆下他们2010-9-23 11:01 AM 上传下载附件(29.98 KB)下橡胶垫再卸下里面的螺丝2010-9-23 11:01 AM 上传下载附件(6.85 KB)2010-9-23 11:01 AM 上传下载附件(6.59 KB)拆屏框，也就是我们常说的B壳，这个一定要用巧劲，慢慢的一点一点的拆出。
另外注意，拆屏框的时候注意屏钩。
2010-9-23 11:01 AM 上传下载附件(6.5 KB)2010-9-23 11:01 AM 上传下载附件(7.02 KB)下屏框以后就剩下最后简单的处理了。
这个时候屏幕大体就出现在你眼前了。
2010-9-23 11:02 AM 上传下载附件(29.34 KB)意看左图中，红色圈圈的位置。
这里的螺丝都要拆掉。
2010-9-23 11:02 AM 上传下载附件(29.04 KB)2010-9-23 11:02 AM 上传下载附件(28.93 KB)屏幕从屏轴上脱离下来以后。
就容易多了。
2010-9-23 11:02 AM 上传下载附件(29.36 KB)后，拔掉屏线和高压灯管线。
大功告成。
换上新屏一切搞定。
2010-9-23 11:02 AM 上传下载附件(6.08 KB)2010-9-23 11:02 AM 上传下载附件(6.98 KB)。
笔记本维修案例记录
笔记本维修案例记录1.~~~~~dell 710m 键盘报错，不认键盘。
~~~~~此板采用DBM南桥。
这个板子南桥易虚汗，加焊南桥OK..另外该机器故障最高的地方是喇叭没声音，喇叭在屏的下方，连线非常容易断IBM R51待机电流.014客户送修一台IBM R51机器来时客户说不开机，拆机测3V电感对地阻值不正常，只有25欧。
先是全板子各个单元供电电感测了下对地阻值。
只有3V电感对地阻值25欧。
正常阻值应该在100欧。
25欧先简单测了下3V供电MOS管。
这个是个复合管。
管子正常。
测稳压二极管也正常。
测到这里。
按照经验，3V对地阻值33欧很可能是南桥挂了。
于是乎测南桥背面电容，有个小电容阻值刚好25欧。
呵呵真的是南桥挂了。
BGA拔掉南桥。
测阻值回来啦。
103欧。
接上可调电源。
晕了。
待机还是0.14。
郁闷了。
手摸1631超烫、换了个1631还是烫。
于是测1631旁边的电容。
发现21脚VL的电容对地阻值只有18欧、摘掉1631阻值一样18欧、拿出法宝（点位图）。
查了下连VL的线。
有一条线到分组供电1845的、仔细看了下1845。
原来这板子被人修过。
1845脚上有连焊（焊盘连了）。
去掉连焊，待机0.03了。
开机跑码。
接屏测试。
IBM的logo出来了、2.~~~~~旭日125暗屏~~~~~~~客户送来联想旭日125机器一台。
测试故障现象为暗屏。
拆掉B壳。
用一块好屏上去测试还是暗屏。
说明故障非灯管故障。
可能是高压问题。
那就改个高压试试吧。
通用高压是3针高压。
找到供电19V，接地后接到原来高压的接口上。
中间亮度控制直接从原来高压板的2个控制线并起来连过来。
开机测试发现还是暗屏。
于是测原来高压板接口4个脚上的电压。
供电19V正常，接地正常，中间2个控制信号线，一个0V，一个3.3V。
原来2个线并起来，3.3v电压被另外一根线拉低了。
所以高压板不工作。
于是我去掉那个OV的控制线，只练一个3,3V的控制线。
这次屏亮了。
笔记本电脑维修技术专家实战心得分享指南全攻略
笔记本电脑维修技术专家实战心得分享指南全攻略随着科技的发展和普及，笔记本电脑已经成为人们生活和工作中不可或缺的一部分。
然而，由于硬件故障、软件问题或者人为操作失误，笔记本电脑的维修需求也随之增加。
作为一名笔记本电脑维修技术专家，我总结了一些实战心得，希望能够在本文中与大家分享，提供一些维修笔记本电脑的指导原则和技巧。
一、硬件维修笔记本电脑的硬件问题在维修过程中经常遇到，比如屏幕故障、键盘失灵、电源问题等。
以下是一些实用的硬件维修心得：1. 了解硬件结构：在进行维修工作之前，我们首先要熟悉笔记本电脑的硬件结构和组件位置，这样有助于快速定位和解决问题。
2. 有效使用工具：正确选择和使用维修工具，例如螺丝刀、夹子等，以避免对笔记本电脑造成额外损坏。
3. 小心连接线：在拆卸和装配笔记本电脑时，要小心处理各种连接线，确保连接牢固可靠。
4. 优化散热系统：发热是笔记本电脑常见问题之一，及时进行散热系统的清理和维护，可以有效降低硬件故障的发生概率。
二、软件维修除了硬件问题，笔记本电脑的软件故障也屡见不鲜。
下面是一些软件维修的经验分享：1. 熟悉操作系统：不同的操作系统有各自的特点和应用场景，作为一名笔记本电脑维修技术专家，我们需要熟悉各种操作系统的基本原理和故障排除方法。
2. 数据备份与恢复：在进行软件维修之前，务必提醒用户备份重要数据。
同时，掌握数据恢复的技巧和工具，可以帮助用户减少数据丢失的风险。
3. 病毒防治：病毒或者恶意软件是导致笔记本电脑软件故障的主要原因之一，因此，学会使用杀毒软件并及时进行病毒扫描是非常重要的。
4. 操作系统优化：通过清理无用文件、关闭不必要的自启动程序和优化注册表等操作，可以有效提高笔记本电脑的运行速度和性能。
三、用户交流和服务作为一名维修技术专家，与用户的良好沟通和提供优质的售后服务同样重要。
以下是一些建议：1. 聆听用户需求：及时与用户交流，了解他们遇到的问题以及期望的解决方案。
笔记本维修思路与方法
笔记本维修思路与方法一.显示屏故障：笔记本的显示屏看不到显示屏盖打开，屏背对着阳光，如果能看到东西，屏是好的。
说明是灯管坏，不亮或者屏坏。
灯管需要：400V-1000V的供电高压板对外150或200元对内就30或50元。
屏线断了会出现白屏，屏线接触不良会出现屏一闪一闪出竖条等。
屏线分：14针、20针、30针。
如果14针屏线没有可以把20针屏线改为14针正常可用。
进水的笔记本会出现屏有不正常，可能是聚光板的问题.二.笔记本主板：电路保护隔离电路是故障区：若损坏，插上适配器装上电池则自动隔离切断电池供电开不了机系统供电电路出来3个电压3.3v 5v 12v 供给各个电路板供电电路系统供电芯片一般通常见到的是MAX1632芯片通常大部分都可以互换外引脚两面腿有的背光灯电路5v供电是由系统供电电路供给-系统供电单元电路常用芯片：A:MAX1632 MAX1635 MAX1631 MAX1634 MAX1904 LTC1628 MAX785 MAX786等键盘芯片M38857 M38867 M38869 H8/3434 H8/3437 H8/2147 H8/2149 H8/2169 PC87570 PC87591等损坏开不了机等其他原因!CPU温度监控芯片：MAX1617、AD1030A、AD1020A、CM8500等（如果损坏风扇一直转或不转）PC卡芯片 PCIBUS、R5C552、R5C476、R5C472等PC卡供电芯片 TPS2205 TPS2206 TPS2216 TPS2211 TPV2211M2563A M2564A作用：最早使用目的为扩展内存，现在可连接网卡、猫、光驱、软驱、硬盘、存储卡、CDMA 声卡、传真卡等。
声卡芯片：ESS19215 4299-JQ 4297A-JQ CS4239-KQ 等有的和台式机主板的声卡一样。
功放芯片：ESS19805 ACL8810 TPA0202 8552TS 854ZTS BA7786I/O芯片：pc87371 pc87392 pc87393 pc97338 smsc fdc57n869 fdc37n958 lpc47n267 lpc47n227串口芯片：MAX3243 AAX213 ADM213 HIN213 SP3243 MCI45583等充电原理：当电池电压低于内部设定值时，MAX1645内部振荡开机起振工作。
联想显示器无背光用通用高压板代换维修实例
联想显示器无背光用通用高压板代换维修实例
液晶显示器屏幕可以分为LCD屏幕和LED屏幕。
请注意，LED和LCD的区别仅仅是它们的背光类型不一样：LED 背光和CCFL背光（也就是荧光灯），分别是二极管和冷阴极灯管。
LED显示器的液晶面板依然是传统的LCD显示屏。
我们视频中讲的这个换背光高压板就是LCD液晶显示器的主要配件，LCD屏幕的背光高压是比较容易损坏的部位，修机器原装的板子，费时、费力，有时候还有缺配件的尴尬，换改装板子，换好了一样用。
换板子，也就是接四根线，有的图省事的直接三根线，把亮度调节（ADJ）这根线都给省略掉了，也不会有事情的，就是客户调机器亮度是没有反应了，电源正负一般都是不会接错的，背光开启和亮度这两根线接反以后，会出现开机幕亮的时序出现问题，对调回来就好了。
最后，换好以后，固定好就可以了。
高压板电路常见电路维修技巧
高压板电路常见故障的检修(l)电源指示灯亮，但黑屏这种故障在比较老的机型中表现为电源指示灯可以由$(或红色)转变为绿色，但黑屏；在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色。
出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致。
检修此种故障时，先检查BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果有火花就检查代换CCFL、高压输出电容：反之，则检查高压形成电路。
专家点拔：由高压板形成的黑屏和曲电源故障形成的黑屏是有一定区别的，电源电路出现故障时，整机无电，屏幕上什么都看不到，是真正意义上的黑屏；高压板出现故障时，显示器工作时仔细观察屏幕，发现会有微弱的图像，因此，这种黑屏严格来说应称为“暗屏”，但一般习惯上仍称为“黑屏”。
(2)开机瞬间显示器可以点亮，然后黑屏这种故障多出现在多灯显示器中(15in以上)，因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动。
如果是高压输出元器件损坏(包括接触不良)，须断电后查找，维修时一般需要代换CCFL来判断。
(3)屏幕图像发黄或发红，亮度降低这种故障多为CCFL老化所致，换上同规格新品可解决问题。
(4)使用一段时间后黑屏，关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大，长期工作造成虚焊所致，通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断，找到故障点后补焊即可。
(5)屏幕闪烁这种故障主要是背光灯管老化引起，极少数是因为高压电路不正常所致。
(6)开机后屏幕亮度不够或随后黑屏，高压板部位有“吱吱”响声这种故障主要是由于升压变压器绕组存在匝间短路所致，理论上更换升压变压器即可解决。
高压板电路维修技巧(1)高压板电路类似于CRT显示器的行输出电路，它把输入的低压直流电压(一般为12V)转换成500V～1kV的高频高压电，供给背光灯管使用。
任何电压短路都能解决，师傅详解电脑维修“烧机大法”，新手必备
任何电压短路都能解决，师傅详解电脑维修“烧机大法”，新手必备为什么写这篇帖子呢？在店里实习的一个大兄弟一个月了，居然还在问我烧机怎么烧？刚出去没实战过的一些入门基础老是听别人说的那么简单，但是对原理不是很懂的新手来说好多入门的东西确实也不是听别人说就会的。
没错包括当初刚出来混的我一样，我当初也是看不懂迅维论坛好多烧机的帖子说的，因为这些东西太简单，大家都一笔带过，导致对新手来说最简单的东西却不能轻松的掌握。
•什么是烧机大法？烧机大法可用于某个电压短路，范围包括笔记本主板中可见到的绝大多数电压（公共点19V，待机3、5V，二级电压，内存供电，桥供电，总线供电，CPU供电，显卡供电，某个芯片的供电输入输出等等....），可以说只要是短路都能使用烧机大法去维修（有很少一部分特殊的烧机烧不出来）。
•下面结合实例看一下，具体的操作步骤：【机器型号】联想G480【故障现象】线路不通，大短【维修方式】烧机大法（新手指路版）•烧机大法的使用（19V为例）：1，电流表电压档调到相应电压（如短路的是19V公共点这个电压就是19V），电流先限流1A，烧机线（其实就是普通电源线），正极接到19V短路点，负极接地（有些人说烧机就是接到电容的正负极，这个新手有时候理解不了，其实所接的电容正极和19v是同一个意义，因为这个电容本来就是给19V滤波的，肯定一头接19V一头接地）。
2，有些人喜欢把电压限到1V、1.5V等等，电流不管，接线法和第一种没区别，这样也可以烧。
烧机需要注意的是如果有隔离点最好把隔离点断开，打下值看看是隔离点前面短路还是隔离点后面短路，这样可以更准确更快速的找到短路点，如下图：电流表限制电压19V，电流1A摸主板没发现发烫的地方，2A还是没有，3A发现这里有电容发烫，（其他电压也一样比如烧桥供电1.05V，电压1.05限制到，电流1、2、3A慢慢往上试）如图：•小技巧：拆贴片电容的时候可以先给电容两端上有铅锡，直接用风枪温度调到能吹下来电容就好，不要太高，吹下来的电容镊子夹走容值也不会变，同样给要换电容的主板用有铅锡处理下焊盘，很低的温度就可以换好，从来没出过问题（我一般拆的时候直接吹不管，回焊的主板才上低温锡）•需要注意的是：不是所有的短路都能烧出来有些短路烧的时候是没有温度的，拿到板先看看能不能看出来哪里短了，看不出来再烧，烧不出来只能拆了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 高压板就是一个开关电源，只不过相对于 普通的开关电源来说，它少了后级的整流 滤波部分，而侧重于高频高压的变换。它 将主板上的低压直流电，通过开关变为高 频交变电流，然后通过高频变压器升压， 以达到点亮灯管的电压。
换高压板应注意：
• １、高压板的供电电压要和原高压板的 • 电压一样。 • ２、新高压板的大小应能放进原高压板的 • 位置。
图中，圈起来的位置，螺丝都要拆掉。
屏幕从屏轴上脱离下来
拔掉屏线和高压灯管线，大功告成。 换上新屏 一切搞定
第八节 高压板单元电路
笔记本高压板电路
• 高压电源板负责给LCD的灯管供电，它将 直流低压电源变换为高频高压电源以点亮 灯管，属于功率变换器件，容易发热，也 比较容易坏。有很多客户的屏暗，以为屏 损坏，或是主机出了毛病，其实就是高压 板损坏！
• 高压板的电源和信号来自于主板，一般与 主板相连的有：电源V+，电源地G，开关 信号S，亮度信号F（有的没有）。
笔记本换高压板（图）
【拆机图解】 液晶屏拆卸步骤： 找到橡胶垫的位置 准备拆下他们
2010-9-23 11:01 AM 上传
下橡胶垫 再卸下里面的螺丝
拆屏框，也就是我们常说的B壳，这个一定要 用巧劲，慢慢的一点一点的拆出。另外 注 意，拆屏框的时候注意屏钩。
拆下屏框以后，屏幕就出现在眼前了。
笔记本高压板维修方法和原理
• 作用： • 把主板提供的低压直流电转变成４0０至 • 1０００V的高压交流电从而把灯管点亮。 • 高压板的直流供电电压有５V（东芝）、１２V、
１６V（IBM DELL）、１９ V(东芝DELL)、 ２0V等。
• 高压板的工作条件：
• １、供电。一般在供电处都接有供电保险。
• 当电脑开机后，电源供电，开关信号S启动 开关振荡电路，开关管进行工作，变压器 进行电压提升，点亮灯管。
• 因此，高压板上的易坏器件有：振荡电路、 开关管、变压器。
• 需要说明的是，维修过程中，很多屏暗现 象并不是由于高压板本身引起的，有的是 由于与主板的连线损坏，导致屏暗。有的 是主板本身损坏，不能给高压板供电。所 以大家在遇到屏暗现象的时候一定要注意！
• ２、地线。
• ３、显卡送来的开启信号。正常工作电压：
•
3.3V――5V
• ４、亮度调节信号。正常工作电压：
•
1.5V――3.3V。
• 其实要点亮灯管只需具备前三ห้องสมุดไป่ตู้条件即可。
• 在实际维修中，修理高压板除了简单的元 器件如变压器、电容、二极管、三极管等 损坏可以更换以外，其它元件即使找到了 故障点也可能因没有配件而无法修理，所 以，常需要改高压板或换高压板。
改装高压板：
• １、测高压供电保险处的供电电压。 • ２、找到高压板的亮度信号线。调节亮度开关
（FN+ ）,电压随之变化的是亮度信号线。 • ３、找到开启信号线。在亮度信号线上或下一根，
电压为3.3V—5V的是信号开启线。
• ４、找一个供电、大小和机器高压板相 • 似的OEM高压板。 • ５、找出代换高压板的供电线和地线，并 • 接上外接可调电源。 • ６、用3.3V去碰触剩下的线，能够点亮灯 • 管的是开启信号线，另一根就是亮度 • 调节线。 • ７、把机器高压板上供电、地线、二根 • 信号线和代换高压板上线一一对应焊 • 上，即可通电开机测试。
