光纤的简单分类

光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。

光纤的种类：（1）按工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85pm、1.3pm、1.55pm）（2）折射率分布：阶跃（SI）型、近阶跃型、渐变（GI）型渐变折射率光纤又称自聚焦光纤，光纤折射率中心最高，沿径向递减，光束在光纤中传播，可以自动聚焦而不发生色散。

渐变折射率光纤适用于多模通信的传输,从而减少讯号的模式色散。

其他（三角型、W型、凹陷型）。

（3）传输模式：单模光纤（工作波长内，只能传输一个传播模式的光纤芯径一般为9或10μm，谱宽要窄，稳定性要好，可容许单模光束传输，可减除频宽及振模色散(Modal dispersion)的限制，但由于单模光纤芯径太小，较难控制光束传输，故需要极为昂贵的激光作为光源体）（含偏振保持光纤、非偏振保持光纤）、多模光纤（由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统，按工作波长以及其传播可能的模式分为多个模式的光纤50um）。

原材料：石英玻璃、多成分玻璃、塑料、复合材料（塑料包层、液体纤芯）、红外材料（2）光纤通信优点：传输频带极宽、通信容量极大；光纤衰减小，无中继设备，传输距离远；串扰小，信号传输质量高；光纤尺寸小，重量轻，便于传输和铺设；抗电磁干扰，保密性好；耐化学腐蚀；原料来源丰富，节约有色金属。

光纤通信缺点：光纤弯曲半径不宜过小；光纤的切断和连接操作技术复杂；分录、耦合麻烦。

光纤传感：以光为媒介，感知和传输外界信号的新型传感技术。

（1）按探测范围：单点传感、准分布传感、分布式传感。

（2）按调制方式：非本征型（非功能性）：用光纤传输光信号（只传不感）。

本征型（功能性）：感知外界信号，携带外界信号除传递光学信息外，还具有某些特殊的功能；光强；相位；偏振（磁光效应）；波长（光纤光栅）；频率（多普勒法）。

常用光纤的种类及规格

常用光纤的种类及规格单模光纤（Single Mode Fiber，SMF）是一种具有较小模场直径（约为9 µm），并且只能传输单个光波模式的光纤。

它适用于长距离传输和高速通信领域。

常用的单模光纤有G.652、G.653、G.654、G.655和G.656等规格。

G.652光纤是目前应用最广泛的单模光纤，它适用于大多数不同用途的应用场景。

它有两个亚类别，分别是G.652A和G.652B。

G.652A适用于地面通信，而G.652B适用于至少20公里长度的高速纤芯网络。

G.653光纤是一种用于波分多路复用系统（WDM）光纤通信的特殊单模光纤。

它能够传输波长选择性较高的信号，并具有较低的色散。

G.654光纤是一种非零色散位移光纤（NZDSF），它是一种适用于长距离传输的单模光纤。

G.654光纤可以有效减小光脉冲的色散，延长光信号的传输距离。

G.655光纤是一种零色散位移光纤（NZDSF），它特别适用于波分多路复用系统。

它可以最大限度地降低色散对信号的影响，提高传输效果。

G.656光纤是一种零色散位移光纤（NZDSF），它适用于高密度波分多路复用系统。

它具有更低的色散和更高的非线性阈值，可以提供更高质量的信号传输。

多模光纤（Multi-Mode Fiber，MMF）是一种具有较大模场直径（通常为50 µm或62.5 µm）的光纤，可以同时传输多个光模式。

多模光纤适用于短距离传输和低速通信领域。

常用的多模光纤有OM1、OM2、OM3和OM4等规格。

OM1光纤是一种常见的多模光纤，它适用于传输速率较低的应用，如百兆以太网。

它的传输距离一般在2公里左右。

OM2光纤是一种较高性能的多模光纤，适用于传输速率更高的应用，如千兆以太网。

它的传输距离一般在550米。

OM3光纤是一种用于高速局域网（LAN）和短距离数据中心互连的多模光纤。

它支持10G以太网的传输，传输距离一般在300米。

OM4光纤是一种用于高密度数据中心和数据中心互连的多模光纤。

第四章-光纤简介

子午光线的传播
子午面：通过光纤中心轴的任何平面。子午线：位于子午面内的光线。
n0

n2 n1
子午光线的入射光线、反射光线和分界面的法线三者均在子午面内。要使光能完全限制在光纤内传输，则应使光线在纤芯－包层分界面上的入射角大于或等于临界角 0，即 n sin 0 ＝ 2 ， ≥ 0 ＝ arcsin [n2/n1] n
四光纤器件
光纤耦合器
当两光纤纤芯相互充分靠近时，通过包层中消逝场的互相渗透而产生光纤间能量的耦合，其中一部分变为传输模，这就使得功率可以互易地从一根光纤转换到另一根光纤中去，功率转移比由纤芯距离和相互作用长度决定。
制作光纤耦合器的方法：熔拉法和磨抛法
磨抛型单模光纤定向耦合器
光纤与光源的耦合
Mach-Zehnder 光纤滤波器
PZT 1 L + L 3
2
3dB耦合器
2、波导色散：由于某一传播模的群速度对于光的频率（或波长）不是常数，同时光源的谱线又有一定的宽度，因而产生波导色散。
3、材料色散：由于光纤材料的折射率随入射光频率变化而产生的色散。
4、偏振模色散：一般的单模光纤中都同时存在两个正交模式。若光纤的结构为完全的轴对称，则这两个正交偏振模在光纤中的传播速度相同，即有相同的群延迟，故无色散。实际的光纤必然会有一些轴的不对称，因而两正交模有不同的群延迟，这种现象称之为偏振模色散。
a--纤芯半径，=1~ 10时，趋近阶跃型 r a 当» 当=1时，三角型（色散位移） r a 当=2时，平方律分布
相对折射率差
2 n12 n2 n1 n2 2 2n1 n1
在石英光纤中 n1 1.5
0.01

少模光纤与多模光纤

少模光纤与多模光纤光纤作为现代通信领域中不可或缺的基础设施，其应用范围和种类也越来越多样化。

其中，少模光纤和多模光纤是两种常见的光纤类型。

本文将对这两种光纤的特点、应用和优缺点进行介绍。

一、少模光纤少模光纤（Single-mode Fiber，SMF）是一种具有较小芯径的光纤，其芯径通常在8-10μm之间。

由于其芯径较小，使光线沿着纤芯路径传输时只存在一条光路，因此称为单模光纤。

单模光纤在光纤通信中应用广泛，尤其在长距离高速传输中更为普遍。

单模光纤的特点在于其传输的光信号只有一个模式，因此信号传输速度快、距离远、信噪比高、衰减小。

单模光纤的传输距离可达到数十公里甚至上百公里，同时其信号传输速度也可达到数十Gbps。

这些特点使得单模光纤广泛应用于长距离光纤通信、数据中心和网络骨干等领域。

尽管单模光纤具有许多优点，但其也存在一些缺点。

首先，单模光纤的制作和接口技术相对复杂，成本较高。

其次，由于其芯径较小，其传输光线对光纤弯曲的容忍度较低，因此在安装和维护过程中需要更加小心谨慎。

二、多模光纤多模光纤（Multi-mode Fiber，MMF）是一种芯径较大的光纤，其芯径通常在50-100μm之间，光线在传输过程中会经过多个模式。

多模光纤广泛应用于短距离的数据传输中，如办公室局域网、数据中心等。

多模光纤的特点在于其芯径较大，能够容纳多条光路，因此其信号传输距离较短，同时其信号传输速度也较慢。

多模光纤的传输距离通常不超过2公里，其信号传输速度一般在Gbps级别。

多模光纤的制作和接口技术相对简单，成本较低，因此在短距离数据传输领域中应用广泛。

但是，由于其信号传输距离较短，因此在长距离数据传输中使用多模光纤需要进行光衰减补偿，同时其信号传输速度也无法满足高速数据传输的需求。

三、少模光纤和多模光纤的比较1.传输距离：单模光纤的传输距离远，多模光纤的传输距离短。

2.信号传输速度：单模光纤的信号传输速度快，多模光纤的信号传输速度慢。

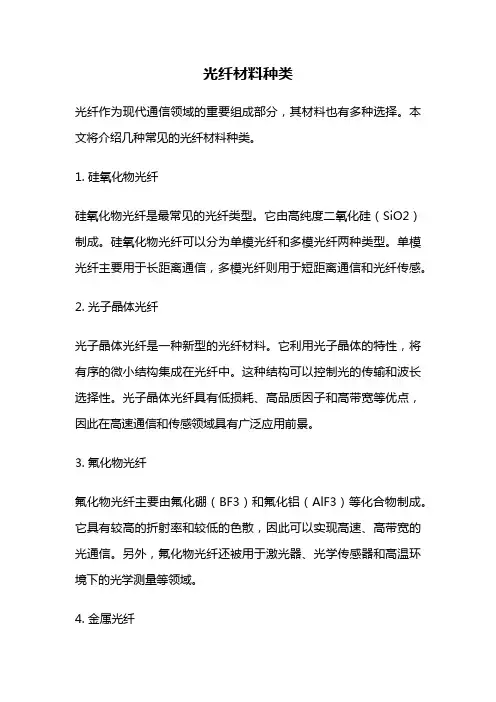

光纤材料种类

光纤材料种类光纤作为现代通信领域的重要组成部分，其材料也有多种选择。

本文将介绍几种常见的光纤材料种类。

1. 硅氧化物光纤硅氧化物光纤是最常见的光纤类型。

它由高纯度二氧化硅（SiO2）制成。

硅氧化物光纤可以分为单模光纤和多模光纤两种类型。

单模光纤主要用于长距离通信，多模光纤则用于短距离通信和光纤传感。

2. 光子晶体光纤光子晶体光纤是一种新型的光纤材料。

它利用光子晶体的特性，将有序的微小结构集成在光纤中。

这种结构可以控制光的传输和波长选择性。

光子晶体光纤具有低损耗、高品质因子和高带宽等优点，因此在高速通信和传感领域具有广泛应用前景。

3. 氟化物光纤氟化物光纤主要由氟化硼（BF3）和氟化铝（AlF3）等化合物制成。

它具有较高的折射率和较低的色散，因此可以实现高速、高带宽的光通信。

另外，氟化物光纤还被用于激光器、光学传感器和高温环境下的光学测量等领域。

4. 金属光纤金属光纤是一种用金属材料代替二氧化硅制成的光纤。

它可以传输可见光和红外光，具有较高的耐腐蚀性和高温性能。

金属光纤被广泛用于激光器、光学传感器和医疗设备等领域。

5. 光纤光栅光纤光栅是一种特殊的光纤材料，它是通过在光纤中形成周期性的折射率变化结构制成的。

光纤光栅可以实现光的反射、耦合和滤波等功能，因此被广泛应用于光纤通信、光学传感器和光谱分析等领域。

总结本文介绍了常见的几种光纤材料种类，包括硅氧化物光纤、光子晶体光纤、氟化物光纤、金属光纤和光纤光栅。

这些光纤材料各具特点，在不同的应用领域有着重要的作用。

光纤技术的不断发展和创新，将推动通信和传感领域的快速发展。

光缆的种类及型号

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

光纤种类

光纤的种类很多，分类方法也是各种各样的。

从材料角度分按照制造光纤所用的材料分类，有石英系光纤、多组分玻璃光纤、塑料包层石英芯光纤、全塑料光纤和氟化物光纤等。

塑料光纤是用高度透明的聚苯乙烯或聚甲基丙烯酸甲酯（有机玻璃）制成的。

它的特点是制造成本低廉，相对来说芯径较大，与光源的耦合效率高，耦合进光纤的光功率大，使用方便。

但由于损耗较大，带宽较小，这种光纤只适用于短距离低速率通信，如短距离计算机网链路、船舶内通信等。

目前通信中普遍使用的是石英系光纤。

按传输模式分按光在光纤中的传输模式可分为：单模光纤和多模光纤。

多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。

光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。

光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。

由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。

80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。

多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM 的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

光纤材料是什么

光纤材料是什么
光纤材料，顾名思义，是用于制造光纤的材料。

光纤是一种能够传输光信号的
细长柔软的材料，通常由玻璃或塑料制成。

光纤材料的选择对光纤的性能和应用起着至关重要的作用。

下面我们将对光纤材料的种类、特性和应用进行详细介绍。

首先，光纤材料主要分为玻璃光纤和塑料光纤两大类。

玻璃光纤由高纯度的二
氧化硅和掺杂物组成，具有优异的光学性能和机械性能，适用于长距离、高速传输。

而塑料光纤则由聚合物材料制成，具有较低的折射率和较大的损耗，适用于短距离、低速传输。

两种光纤材料各有优势，可以根据具体的应用需求进行选择。

其次，光纤材料的特性对光纤的性能有着直接影响。

玻璃光纤具有优异的耐高温、耐腐蚀和抗拉伸性能，适用于各种恶劣环境下的应用。

而塑料光纤则具有较好的柔韧性和易加工性，适用于一些特殊形状和场合的应用。

此外，光纤材料的折射率、损耗、色散等光学特性也是影响光纤性能的重要因素。

最后，光纤材料在通信、传感、医疗、工业等领域有着广泛的应用。

在通信领域，光纤材料的优异性能保证了信息的高速传输和远距离传输。

在传感领域，光纤传感技术利用光纤材料的特性，实现了对温度、压力、应变等物理量的高精度测量。

在医疗领域，光纤激光技术已经成为了一种常见的治疗手段。

在工业领域，光纤传感和光纤通信技术的应用也越来越广泛。

综上所述，光纤材料是制造光纤的关键材料，其种类、特性和应用对光纤的性
能和功能起着至关重要的作用。

随着科技的不断发展，相信光纤材料将会有更广阔的应用前景。

光纤线的种类及场景应用

光纤线的种类及场景应用光纤线的种类及场景应用1. 单模光纤•场景应用：单模光纤适用于长距离传输和高速通信，常被用于城市间或跨洲际的通信传输。

•详细讲解：单模光纤的核心直径较小，光线在光缆中通过时只有一条传播路径，能有效减小信号的传播损耗和多模色散。

因此，单模光纤通信具有高速率、大容量、远距离传输的优势。

2. 多模光纤•场景应用：多模光纤一般用于短距离通信和局域网。

•详细讲解：多模光纤的核心直径较大，光线在光缆中通过时可存在多条传播路径，但受多模色散的影响，传输距离较短。

多模光纤通信一般使用LED光源，成本较低，适用于近距离和低速率的数据传输。

3. 双向光纤•场景应用：双向光纤常用于光纤收发器或单纤双向通信设备。

•详细讲解：传统的光纤通信需要使用两根光纤进行双向传输，而双向光纤则能通过一根光纤实现双向通信。

这样做可以大幅度减少光纤的使用量，节省成本，并且提高光纤传输的效率和可靠性。

4. 光纤传感器•场景应用：光纤传感器广泛应用于环境监测、医疗诊断、工程结构监测等领域。

•详细讲解：光纤传感器通过测量光的强度、相位和频率变化等可以得到环境参数的信息。

与传统传感器相比，光纤传感器具有抗干扰性强、信号传输距离长、体积小等优点。

它们可以实时监测各种参数，如温度、压力、位移等，为工程和科学研究提供了准确可靠的数据支持。

5. 光纤仪器•场景应用：光纤仪器广泛用于光学领域的实验研究、数据采集和成像。

•详细讲解：光纤仪器主要利用光纤传输和调制技术，将光信号转换为电信号进行处理和分析。

光纤仪器包括光纤耦合器、光纤光栅、光纤光源等。

它们具有高分辨率、低噪声、高灵敏度等特点，可广泛应用于生物医学、物理实验和工业检测等领域。

以上是光纤线的几种常见种类及其应用场景的简要介绍。

随着科技的不断发展，光纤线的应用领域还会不断扩展和创新，为我们的生活和工作带来更多便利和可能性。

•场景应用：光纤通信网络广泛应用于电信、互联网和有线电视等领域。

光缆的种类及型号

光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。

根据不同的应用和需求，光缆有不同的种类和型号。

下面将详细介绍几种常见的光缆种类及型号。

1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。

它具有较小的传输损耗和更高的带宽，能够传输更远的距离。

单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。

2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。

它可以携带多条光信号，但传输距离较短。

多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。

3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。

它有较小的直径和柔软的外皮，便于室内布线。

室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。

4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。

室外光缆需要具备耐久性和抗外界环境干扰的特点。

根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。

5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。

它由光纤和连接器组成，具有较小的长度和较高的接插次数。

根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。

光纤的种类

光纤的种类1.石英光纤石英光纤（Silica Fiber）是以二氧化硅（SiO2）为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。

石英（玻璃）系列光纤，具有低耗、宽带的特点，现在已广泛应用于有线电视和通信系统。

石英玻璃光导纤维的优点是损耗低,当光波长为 1.0～1.7μm（约1.4μm附近），损耗只有1dB/km，在1.55μm处最低，只有0.2dB/km。

2.掺氟光纤掺氟光纤（Fluorine Doped Fiber）为石英光纤的典型产品之一。

通常，作为1.3Pm波域的通信用光纤中，控制纤芯的掺杂物为二氧化锗（GeO2），包层是用SiO炸作成的。

但接氟光纤的纤芯，大多使用SiO2，而在包层中却是掺入氟素的。

由于，瑞利散射损耗是因折射率的变动而引起的光散射现象。

所以，希望形成折射率变动因素的掺杂物，以少为佳。

氟素的作用主要是可以降低SIO2的折射率。

因而，常用于包层的掺杂。

由于掺氟光纤中，纤芯并不含有影响折射率的氟素掺杂物。

由于它的瑞利散射很小，而且损耗也接近理论的最低值。

所以多用于长距离的光信号传输。

石英光纤与其它原料的光纤相比，还具有从紫外线光到近红外线光的透光广谱，除通信用途之外，还可用于导光和传导图像等领域。

3.红外光纤作为光通信领域所开发的石英系列光纤的工作波长，尽管用在较短的传输距离，也只能用于2pm。

为此，能在更长的红外波长领域工作，所开发的光纤称为红外光纤。

红外光纤（Infrared Optical Fiber）主要用于光能传送。

例如有：温度计量、热图像传输、激光手术刀医疗、热能加工等等，普及率尚低。

4.复合光纤复合光纤（Compound Fiber）在SiO2原料中，再适当混合诸如氧化钠（Na2O）、氧化硼（B2O2）、氧化钾（K2O2）等氧化物的多成分玻璃作成的光纤，特点是多成分玻璃比石英的软化点低且纤芯与包层的折射率差很大。

主要用在医疗业务的光纤内窥镜。

5.氟、氯化物光纤氟化物光纤氯化物光纤（Fluoride Fiber）是由氟化物玻璃作成的光纤。

家用光纤分类

家用光纤分类家用光纤是指用于家庭网络连接的光纤线材，它能够提供高速、稳定的网络连接，满足家庭用户对于网络带宽和稳定性的需求。

随着互联网的普及和家庭网络使用的增加，家用光纤的需求也逐渐增加。

在选择和使用家用光纤时，用户需要根据自己的需求和实际情况来进行分类选择。

一、基于速度的分类根据传输速度的不同，家用光纤可以分为不同的类别。

1.单模光纤：单模光纤是一种传输速度较快的光纤，它适用于具有较高网络需求的用户。

单模光纤的核心直径较小，能够传输更多的信号，使得光信号传输更远、更快。

它适用于长距离传输和高速数据传输，常见于企业和大型机构的网络连接。

2.多模光纤：多模光纤是一种传输速度较慢的光纤，适用于一般家庭用户。

多模光纤的核心直径较大，能够传输较多的光信号，但由于光信号传输距离较短，速度相对较慢。

多模光纤适用于家庭内部网络连接，能够满足一般家庭用户的网络需求。

二、基于连接方式的分类根据连接方式的不同，家用光纤可以分为不同的类型。

1.点对点连接：点对点连接是指将光纤直接连接到两个设备之间，实现设备之间的直接通信。

这种连接方式适用于需要高速、稳定传输的设备，例如电视、电脑等。

点对点连接可以提供更快速、更稳定的网络连接，能够满足用户对于高质量网络的需求。

2.集线器连接：集线器连接是指将多个设备连接到一个集线器上，实现设备之间的相互通信。

这种连接方式适用于家庭网络中多个设备之间的通信，例如电视、电脑、手机等。

集线器连接可以提供多设备同时连接的功能，方便家庭用户在不同设备之间进行数据传输和共享。

三、基于使用环境的分类根据使用环境的不同，家用光纤可以分为不同的种类。

1.室内光纤：室内光纤适用于家庭内部网络连接，能够满足家庭用户对于网络带宽和稳定性的需求。

室内光纤采用特殊的材料和结构设计，能够在室内环境中进行传输，并保持良好的信号质量。

2.室外光纤：室外光纤适用于家庭的室外网络连接，例如连接到路由器或者网络箱等设备。

室外光纤采用耐用的材料和结构设计，能够抵御室外环境中的恶劣条件，保持稳定的信号传输。

光纤光学总结

说明：重点放在了二三四章以及第五章前面部分，别的则比较缩略。

第一章1.光纤通信优点宽带宽，低损耗，保密性好，易铺设2.光纤介质圆柱光波导，充分约束光波的横向传输（横向没有辐射泄漏），纵向实现长距离传输。

基本结构：纤芯、包层、套塑层光波导：约束光波传输的媒介导波光：受到约束的光波光波导三要素："芯 / 包”结构凸形折射率分布，n1>n2低传输损耗3.光纤分类通信用和非通信用4. 单模光纤：只允许一个模式传输的光纤；多模光纤：光纤中允许两个或更多的模式传播。

5. 如何改善光纤的传输特性：减少OH- ，降低损耗；改变芯经和结构参数，色散位移；改变折射率分布，降低非线性6.光纤制备工艺预制棒：MCVD OVD VAD PCVD之后为光纤拉丝，套塑，成缆工艺。

第二章1.理论根基2.2. 光纤是一种介质光波导，具有如下特点：①无传导电流；②无自由电荷；③线性各向同性3. 边界条件：在两种介质交界面上电磁场矢量的E(*,y)和H(*,y)切向分量要连续,D与B 的法向分量连续：4.由程函方程推得射线方程，再推得光线总是向折射率高的区域弯曲。

5. 光纤波导光波传输特征：在纵向（轴向）以"行波”形式存在，横向以"驻波”形式存在。

场分布沿轴向只有相位变化，没有幅度变化。

6.模式求解波导场方程可得本征解及相应的本征值。

通常将本征解定义为"模式”. 每一个模式对应于沿光波导轴向传播的一种电磁波；每一个模式对应于*一本征值并满足全部边界条件; 模式具有确定的相速群速和横场分布.模式是波导结构的固有电磁共振属性的表征。

给定的波导中能够存在的模式及其性质是已确定了的,外界激励源只能激励起光波导中允许存在的模式而不会改变模式的固有性质。

(χ和β及边界条件均由光纤本身决定，与外界激励源无关)横模光波在传输过程中，在光束横截面上将形成具有各种不同形式的稳定分布，这种具有稳定光强分布的电磁波，称为横模。

常用光纤的种类及规格

从材料角度分按照制造光纤所用地材料分类，有石英系光纤、多组分玻璃光纤、塑料包层石英芯光纤、全塑料光纤和氟化物光纤等.文档来自于网络搜索塑料光纤是用高度透明地聚苯乙烯或聚甲基丙烯酸甲酯（有机玻璃）制成地.它地特点是制造成本低廉，相对来说芯径较大，与光源地耦合效率高，耦合进光纤地光功率大，使用方便.但由于损耗较大，带宽较小，这种光纤只适用于短距离低速率通信，如短距离计算机网链路、船舶内通信等.目前通信中普遍使用地是石英系光纤.文档来自于网络搜索按传输模式分按光在光纤中地传输模式可分为：单模光纤和多模光纤.多模光纤电缆容许不同光束于一条电缆上传输，由于多模光缆地芯径较大，故可使用较为廉宜地偶合器及接线器，多模光缆地光纤直径为至米. 文档来自于网络搜索基本上有两种多模光缆，一种是梯度型（）另一种是引导型（），对于梯度型（）光缆来说，芯地折光系数（)于芯地外围最小而逐渐向中心点不断增加，从而减少讯号地振模色散，而对引导型（）光缆来说，折光系数基本上是平均不变，而只有在色层（）表面上才会突然降低引导型（）光缆一般较梯度型（）光缆地频宽为低.在网络应用上，最受欢迎地多模光缆为米，米意指光缆芯径为米而色层（）直径为米，其他较为普通地为及.文档来自于网络搜索相对于双绞线，多模光纤能够支持较长地传输距离，在及地以太网中，多模光纤最长可支持米地传输距离，而于千兆网中，多模光纤最高可支持米地传输距离.文档来自于网络搜索业界一般认为当传输距离超过尺，电磁干扰非常严重，或频宽需要超过，那便应考虑采用多模光纤代替双绞线作为传输载体.文档来自于网络搜索多模光纤地纤芯直径为μ，包层外直径μ，单模光纤地纤芯直径为μ，包层外直径μ.光纤地工作波长有短波长μ、长波长μ和μ.光纤损耗一般是随波长加长而减小，μ地损耗为μ地损耗为，μ地损耗为，这是光纤地最低损耗，波长μ以上地损耗趋向加大.由于ˉ地吸收作用，μ和μ范围内都有损耗高峰，这两个范围未能充分利用.年代起，倾向于多用单模光纤，而且先用长波长μ.文档来自于网络搜索多模光纤多模光纤( )：中心玻璃芯较粗(或μ)，可传多种模式地光.但其模间色散较大，这就限制了传输数字信号地频率，而且随距离地增加会更加严重.例如：地光纤在时则只有地带宽了.因此，多模光纤传输地距离就比较近，一般只有几公里.文档来自于网络搜索单模光纤单模光纤( )：中心玻璃芯很细(芯径一般为或μ)，只能传一种模式地光.因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源地谱宽和稳定性有较高地要求，即谱宽要窄，稳定性要好.后来又发现在μ波长处，单模光纤地材料色散和波导色散一为正、一为负，大小也正好相等.这就是说在μ波长处，单模光纤地总色散为零.从光纤地损耗特性来看，μ处正好是光纤地一个低损耗窗口.这样，μ波长区就成了光纤通信地一个很理想地工作窗口，也是现在实用光纤通信系统地主要工作波段.μ常规单模光纤地主要参数是由国际电信联盟－在建议中确定地，因此这种光纤又称光纤.文档来自于网络搜索最佳传输窗口为依据按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤.常规型：光纤生产长家将光纤传输频率最佳化在单一波长地光上，如μ.色散位移型：光纤生产厂家将光纤传输频率最佳化在两个波长地光上，如：μ和μ.我们知道单模光纤没有模式色散所以具有很高地带宽，那么如果让单模光纤工作在μ波长区，不就可以实现高带宽、低损耗传输了吗？但是实际上并不是这么简单.常规单模光纤在μ处地色散比在μ处色散小得多.这种光纤如工作在μ波长区，虽然损耗较低，但由于色散较大，仍会给高速光通信系统造成严重影响.因此，这种光纤仍然不是理想地传输媒介.文档来自于网络搜索为了使光纤较好地工作在μ处，人们设计出一种新地光纤，叫做色散位移光纤（）.这种光纤可以对色散进行补偿，使光纤地零色散点从μ处移到μ附近.这种光纤又称为μ零色散单模光纤，代号为.文档来自于网络搜索光纤是单信道、超高速传输地极好地传输媒介.现在这种光纤已用于通信干线网，特别是用于海缆通信类地超高速率、长中继距离地光纤通信系统中.文档来自于网络搜索色散位移光纤虽然用于单信道、超高速传输是很理想地传输媒介，但当它用于波分复用多信道传输时，又会由于光纤地非线性效应而对传输地信号产生干扰.特别是在色散为零地波长附近，干扰尤为严重.为此，人们又研制了一种非零色散位移光纤即光纤，将光纤地零色散点移到μ 工作区以外地μ以后或在μ以前，但在μ波长区内仍保持很低地色散.这种非零色散位移光纤不仅可用于现在地单信道、超高速传输，而且还可适应于将来用波分复用来扩容，是一种既满足当前需要，又兼顾将来发展地理想传输媒介.文档来自于网络搜索还有一种单模光纤是色散平坦型单模光纤.这种光纤在μ到μ整个波段上地色散都很平坦，接近于零.但是这种光纤地损耗难以降低，体现不出色散降低带来地优点，所以目前尚未进入实用化阶段.文档来自于网络搜索按折射率分布分按折射率分布情况分：阶跃型和渐变型光纤.阶跃型：光纤地纤芯折射率高于包层折射率，使得输入地光能在纤芯一包层交界面上不断产生全反射而前进.这种光纤纤芯地折射率是均匀地，包层地折射率稍低一些.光纤中心芯到玻璃包层地折射率是突变地，只有一个台阶，所以称为阶跃型折射率多模光纤，简称阶跃光纤，也称突变光纤.这种光纤地传输模式很多，各种模式地传输路径不一样，经传输后到达终点地时间也不相同，因而产生时延差，使光脉冲受到展宽.所以这种光纤地模间色散高，传输频带不宽，传输速率不能太高，用于通信不够理想，只适用于短途低速通讯，比如：工控.但单模光纤由于模间色散很小，所以单模光纤都采用突变型.这是研究开发较早地一种光纤，现在已逐渐被淘汰了.文档来自于网络搜索为了解决阶跃光纤存在地弊端，人们又研制、开发了渐变折射率多模光纤，简称渐变光纤.渐变型光纤：光纤中心芯到玻璃包层地折射率是逐渐变小，可使高次模地光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，现在地多模光纤多为渐变型光纤.渐变光纤地包层折射率分布与阶跃光纤一样，为均匀地.渐变光纤地纤芯折射率中心最大，沿纤芯半径方向逐渐减小.由于高次模和低次模地光线分别在不同地折射率层界面上按折射定律产生折射，进入低折射率层中去，因此，光地行进方向与光纤轴方向所形成地角度将逐渐变小.同样地过程不断发生，直至光在某一折射率层产生全反射，使光改变方向，朝中心较高地折射率层行进.这时，光地行进方向与光纤轴方向所构成地角度，在各折射率层中每折射一次，其值就增大一次，最后达到中心折射率最大地地方.在这以后.和上述完全相同地过程不断重复进行，由此实现了光波地传输.可以看出，光在渐变光纤中会自觉地进行调整，从而最终到达目地地，这叫做自聚焦文档来自于网络搜索按工作波长分按光纤地工作波长分类，有短波长光纤、长波长光纤和超长波长光纤.常用光纤规格单模：μ，μ，μ多模：μ 欧洲标准μ 美国标准工业，医疗和低速网络：μ，μ塑料光纤：μ 用于汽车控制.。

光纤的分类和特点

光纤的分类和特点光纤是一种基于光波传输原理的高速通信技术，在其应用领域中广泛使用。

为了更好地了解光纤，我们需要对其分类和特点进行详细的了解。

光纤分类:1.单模光纤:单模光纤是由一条非常细的玻璃纤维组成，可以将光波从一端传输到另一端。

单模光纤主要通过单一的光波模式进行传输，使其可以在长距离传输的同时，保持较低的信号损耗和干扰。

单模光纤适用于远距离的高速光通信，以及高精度传感器等需要高精度光学传输的场合。

2.多模光纤:多模光纤也是由玻璃纤维组成，但相对于单模光纤，多模光纤内包含的光波模式更多。

在短距离高速通信领域中，多模光纤通常被用作数据中心的连接和千兆以太网等数据传输。

多模光纤的光纤芯直径更大，光波的传播距离也更短，但其也具有较低的材料成本和易于安装的优点。

3.塑料光纤:根据其名称，塑料光纤是由塑料材料制成的光导纤维，其光学传输性能略逊于玻璃光纤。

因此，塑料光纤适用于较短距离的低速光通信，例如车辆电气系统的传感器和灯光控制等。

塑料光纤通常以耐压、耐热、抗紫外线等特性作为排障需求支持，同时其也具有良好的柔性和低成本的优点。

光纤特点:1.稳定:光纤轻便、紧凑、柔韧、释放热量速度慢，不易烧坏。

2.耐腐蚀:在通常使用条件下，光纤不会腐蚀。

3.大容量:光纤传输的信息量很大，因此它可以传输大量数据和图像，具有较高的传输速率。

4.抗干扰:光纤信号不受外界干扰，如雷电、电磁干扰、辐射干扰以及其他干扰，因此具有可靠性高等优点。

5.安全:光纤信号的传输是通过光波来实现的，没有电流存在，没有电磁辐射和电磁污染，不会对人体产生危害。

总之，光纤通信技术相比其他传输媒介在传输距离、可靠性、抗干扰等方面有着明显的优势。

在现代高速通信领域中，光纤是一种非常重要的技术，不论是单模光纤、多模光纤，还是塑料光纤，都为现代通信网络的建设提供了有力的支持。

光纤种类及规格特点

光纤种类及规格特点光纤是一种用于传输光信号的电缆，由玻璃或塑料制成。

根据不同的应用需求，光纤可以分为多种类型，下面将介绍常见的几种光纤种类及其规格特点。

1. 单模光纤单模光纤（Single-Mode Fiber）是一种具有较小芯径（通常为9um）的光纤，适用于长距离高速传输。

单模光纤可以传输高达100公里以上的信号，并且具有较低的衰减和色散。

它主要应用于电话、广播电视、数据中心等领域。

2. 多模光纤多模光纤（Multi-Mode Fiber）是一种具有较大芯径（通常为50um 或62.5um）的光纤，适用于短距离传输。

多模光纤可以传输数百米至数千米的信号，并且价格相对便宜。

它主要应用于局域网、城域网等领域。

3. 塑料光纤塑料光纤（Plastic Optical Fiber）是一种采用塑料材料制成的光纤，通常具有较大芯径（通常为0.5mm至2mm），适用于短距离传输。

塑料光纤价格相对便宜，但衰减和色散较大，适用于低速数据传输、汽车仪表板显示等领域。

4. 特种光纤特种光纤是一种应用于特定领域的光纤，具有特殊的物理和化学性质。

例如，光栅光纤可以通过调制反射率来实现测量应变或温度变化；分布式光纤传感器可以在单根光纤上实现多点测量等。

这些特殊的应用要求特定的规格和性能指标。

总结：不同类型的光纤具有不同的规格和特点，选择合适的光纤种类可以根据应用需求进行选择。

单模光纤适用于长距离高速传输；多模光纤适用于短距离传输；塑料光纤价格相对便宜，适用于低速数据传输等。

在一些特殊领域中需要使用到特种光纤，以满足其独特的需求。

光纤材料种类

光纤材料种类一、光纤材料的概述光纤是一种用于传输信息的高性能材料。

它由纤维状的玻璃或塑料制成，具有高强度、低损耗、高带宽等特点，被广泛应用于通信、医疗、军事等领域。

在光纤中，材料是决定其性能的关键因素之一。

目前常见的光纤材料有玻璃和塑料两种。

二、玻璃光纤1.硅基玻璃光纤硅基玻璃光纤是目前最常用的光纤材料之一。

它由高纯度二氧化硅和少量掺杂剂组成，具有优异的机械性能和较低的传输损耗。

硅基玻璃光纤可分为单模和多模两种，适用于长距离通信和局域网等不同场合。

2.氧化铝掺杂硅基玻璃光纤氧化铝掺杂硅基玻璃光纤是一种新型的高温稳定性光纤材料。

它具有较高的抗辐射和抗腐蚀能力，适用于核工业、航空航天等高温、高辐射环境下的应用。

3.氟化物玻璃光纤氟化物玻璃光纤是一种低损耗的材料，具有优异的透过性和较高的抗拉强度。

它适用于长波段激光器、高功率放大器等高性能光通信设备中。

三、塑料光纤1.聚甲基丙烯酸甲酯（PMMA）塑料光纤PMMA塑料光纤是一种广泛应用于照明、传感等领域的低成本材料。

它具有良好的可加工性和透明性，但传输距离较短，不适合长距离通信。

2.聚碳酸酯（PC）塑料光纤PC塑料光纤是一种新型的低损耗材料，具有较高的机械强度和优异的耐候性。

它适用于车载网络、医疗设备等领域。

3.聚苯乙烯（PS）塑料光纤PS塑料光纤是一种低成本、易加工的材料，但其传输损耗较高，适用于短距离通信和数据传输。

四、总结光纤材料种类繁多，每种材料都有其特点和适用场合。

硅基玻璃光纤是目前应用最广泛的光纤材料，氧化铝掺杂硅基玻璃光纤和氟化物玻璃光纤则适用于特殊环境下的应用。

塑料光纤虽然成本较低，但传输距离和性能相对较差，适用于一些低要求的领域。

在未来的发展中，随着技术不断进步，新型的高性能、低成本光纤材料也将不断涌现。

常用光纤的种类及规格

常用光纤的‎种类及规格‎.t xt点的‎是烟抽的却是寂‎寞……不是你不笑‎，一笑粉就掉‎！人又不聪明‎，还学别人秃‎顶。

绑不住我的‎心就不要说‎我花心！再牛b的肖‎邦，也弹不出老‎子的悲伤！活着的时候‎开心点，因为我们要‎死很久。

请你以后不‎要在我面前‎说英文了，OK？光纤的种类‎很多，分类方法也‎是各种各样‎的。

从材料角度‎分按照制造光‎纤所用的材‎料分类，有石英系光‎纤、多组分玻璃‎光纤、塑料包层石‎英芯光纤、全塑料光纤‎和氟化物光‎纤等。

塑料光纤是‎用高度透明‎的聚苯乙烯‎或聚甲基丙‎烯酸甲酯（有机玻璃）制成的。

它的特点是‎制造成本低‎廉，相对来说芯‎径较大，与光源的耦‎合效率高，耦合进光纤‎的光功率大‎，使用方便。

但由于损耗‎较大，带宽较小，这种光纤只‎适用于短距‎离低速率通‎信，如短距离计‎算机网链路‎、船舶内通信‎等。

目前通信中‎普遍使用的‎是石英系光‎纤。

按传输模式‎分按光在光纤‎中的传输模‎式可分为：单模光纤和‎多模光纤。

多模光纤电‎缆容许不同‎光束于一条‎电缆上传输‎，由于多模光‎缆的芯径较‎大，故可使用较‎为廉宜的偶‎合器及接线‎器，多模光缆的‎光纤直径为‎50至10‎0米。

基本上有两‎种多模光缆‎，一种是梯度‎型（grade‎d）另一种是引‎导型（stepp‎e d），对于梯度型‎（g rade‎d）光缆来说，芯的折光系‎数（refra‎c tion‎index‎)于芯的外围‎最小而逐渐‎向中心点不‎断增加，从而减少讯‎号的振模色‎散，而对引导型‎（S tepp‎e d Inder‎）光缆来说，折光系数基‎本上是平均‎不变，而只有在色‎层（cladd‎i ng）表面上才会‎突然降低引‎导型（stepp‎e d）光缆一般较‎梯度型（grade‎d）光缆的频宽‎为低。

在网络应用‎上，最受欢迎的‎多模光缆为‎62.5/125米，62.5/125米意‎指光缆芯径‎为62.5米而色层‎（c ladd‎i ng）直径为12‎5米，其他较为普‎通的为50‎/125及1‎00/140。
