脚手架尺寸构造要求
脚手架搭设要求及规范
脚手架搭设要求及规范在建筑施工中，脚手架是一种至关重要的临时结构，为施工人员提供了安全的作业平台和便捷的通道。
然而，要确保脚手架的安全可靠，就必须严格遵循一系列的搭设要求和规范。
接下来，让我们详细了解一下脚手架搭设的相关知识。
一、脚手架材料的选择1、钢管脚手架所使用的钢管应符合国家标准，通常选用外径为 48mm，壁厚为 35mm 的焊接钢管。
钢管表面应光滑，无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道等缺陷。
2、扣件扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准的规定。
扣件在使用前应进行质量检查，有裂缝、变形或螺栓出现滑丝的扣件严禁使用。
3、脚手板脚手板可以采用钢、木、竹材料制作。
钢脚手板的材质应符合国家标准，其表面应平整，不得有裂纹、开焊、硬弯等缺陷。
木脚手板应采用杉木或松木制作，厚度不应小于 50mm，宽度不宜小于 200mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。
竹脚手板应采用毛竹或楠竹制作，拼接螺栓间距不应大于600mm，螺栓孔径与螺栓应紧密配合。
二、脚手架的基础脚手架的基础必须坚实可靠，能够承受脚手架的自重和施工荷载。
在搭设脚手架前，应先对基础进行平整、夯实，并做好排水措施。
对于土质松软的基础，应采取加固措施，如铺设垫板、浇筑混凝土基础等。
三、脚手架的搭设高度和间距1、搭设高度脚手架的搭设高度应根据施工需要和建筑物的高度进行确定，但不得超过规范规定的最大允许高度。
一般来说，单排脚手架的搭设高度不应超过 24m，双排脚手架的搭设高度不应超过 50m。
当需要搭设超过规定高度的脚手架时，应采取分段搭设、分段卸荷等措施，并进行专门的设计和计算。
2、间距脚手架立杆的间距应根据荷载、架体高度、立杆承受能力等因素进行确定。
一般来说，立杆的纵距不应大于 2m，横距不应大于 15m。
横杆的步距不应大于 18m。
四、脚手架的构造要求1、立杆立杆应垂直立于基础之上，底部应设置底座或垫板。
各类脚手架的搭设要求
一、总说明本文总结了包括外脚手架、里脚手架、满堂脚手架、电梯井架等，适用于建筑、装饰工程中的脚手架工程。
脚手架搭设、拆除及所用构件，必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》要求。
二、落地式外脚手架1、架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等；脚手架基础应釆取有组织排水，四周设置排水沟。
构造说明：1）立杆下部150mm 处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。
2）脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm2、杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm,不得有空隙和探头板、飞跳板;操作面外侧应设一道护身栏杆和一道20cm 高的挡脚板；内立杆与建筑物距离大于150mm 时必须进行封闭;脚手架施工层操作面下方净空距离超过时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固，封闭严密，并与架体固定。
构造说明：1)架体阴阳转角处应设置4 根立杆，大横杆应连通封闭。
2) 内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆。
3) 立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。
4)剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。
3、剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件，剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。
构造说明：1)每道剪刀撑应跨越5-7 根立杆，与地面夹角为45 -60°，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。

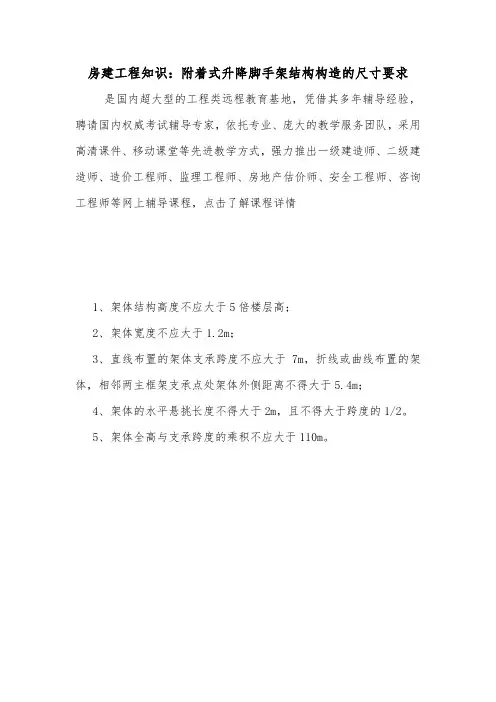

房建工程知识：附着式升降脚手架结构构造的尺寸要求.doc
房建工程知识：附着式升降脚手架结构构造的尺寸要求是国内超大型的工程类远程教育基地，凭借其多年辅导经验，聘请国内权威考试辅导专家，依托专业、庞大的教学服务团队，采用高清课件、移动课堂等先进教学方式，强力推出一级建造师、二级建造师、造价工程师、监理工程师、房地产估价师、安全工程师、咨询工程师等网上辅导课程，点击了解课程详情
1、架体结构高度不应大于5倍楼层高；
2、架体宽度不应大于1.2m；
3、直线布置的架体支承跨度不应大于7m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；
4、架体的水平悬挑长度不得大于2m，且不得大于跨度的1/2。
5、架体全高与支承跨度的乘积不应大于110m。
脚手外架的形式、特点和构造要求
脚手外架的形式、特点和构造要求1立杆：横距1.0米，纵距1.5米，里立杆距外墙距离为300mm（距离计算按杆件中心进行计算，并铺设一块竹脚手板）。
首层立杆的接头在同一的平面内,并靠近二楼的楼面（首层的脚手架很快拆除，此种做法可以使以后的挑架外形整齐）。
以上的立杆的接头，相临杆要错开，并布置于不同的步距内，接头距大横杆小于0.4米。
立杆与大横杆必须用直角扣件扣紧（大横杆对立杆起约束作用，对确保立杆承载能力的关系很大），不得隔步设置或遗漏。
立杆的垂直偏差不大于架高的1/300，同时控制其绝对偏差值：当架高≤20米时，为不大于50毫米。
2大横杆：步距为1.8米。
上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大于纵距的1/3。
同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50毫米。
相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。
3小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。
在每一立杆与横杆交接处，用一小横杆连接。
小横杆的基本长度为1.35、1.7米（用于与建筑物的拉接），相邻立杆之间加设1根小横杆。
在任何情况下，均不得拆除作为基本构架结构杆件的小横杆。
杆配件脚手板的质量检验要求和允许偏差：构配件的允许偏差4剪刀撑：沿脚手架两端和转角处起，每7～9根立杆设一道，每片架子不少于三道，且联系3—4根立杆，与地面夹角为45~60。
根据脚手架验收新规范，对于架高高与24米的脚手架剪刀撑应沿架高连续满铺布置。
剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加2～4个扣结点。
5连墙件：可按二步三跨设置，呈梅花型布置。
且连墙件一般应设置在框架梁或楼板附近等具有较好抗水平力作用的结构部位。
6护栏和挡脚板：在铺脚手板的操作层上必须设2道护栏和挡脚板。
作业层的脚手架满铺脚手板，外侧边缘必须设置1.2m高防护栏杆和0.18m高挡脚板（或用栏杆代替）。
钢管脚手架构造要求
钢管脚手架构造要求1、水平杆、立杆、剪刀撑均选用φ48.3×3.6mm的钢管，钢管不能选用已经长期使用发生变形的，锈蚀严重的钢管不得使用；立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；确保每个扣件和钢管的质量满足要求，每个扣件的拧紧力矩都要控制在45-65N.m；2、严格按照设计尺寸搭设，立杆和水平杆的接头均应错开在不同的框格层中设置；梁和楼板荷载相差较大时，采用不同的立杆间距，只纵距变而横距不变；3、在立杆底部必须加200×200×50木垫块。
距离立杆底部200mm 按照纵下横上加设扫地杆，梁板下立杆顶端均采用双钢管主楞与可调托撑节点，立杆伸出顶层水平杆至模板支撑点长度不得大于400mm，螺杆伸出钢管顶部不得大于200mm，螺杆外径与立杆钢管内径的间隙不得大于3mm。
安装时应保证上下同心。
4、钢管立杆纵横向间距详见计算书，步距为1500mm。
5、立杆接长采用对接扣件连接，在同一水平高度内相邻立杆连接套管接头的位置错开，错开高度不小于500mm。
6、梁和板的立柱，其纵横向间距应相等或呈倍数设置；柱边立杆与柱用钢管形成整体连接。
7.确保立杆的垂直偏差和横杆的水平偏差小于《建筑施工扣件式钢管脚手架安全技术规范》的要求；8、立杆支撑于混凝土楼板上。
立杆离地面200mm高内沿纵横水平方向须设一道纵下横上扫地杆。
立杆地步垫木方或模板块，立柱顶端应沿纵横向设置一道水平拉杆。
9、当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向底处延长两跨与立杆固定。
立杆各层各部的接头必须采用对接扣件连接，立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，且对接接头沿竖向错开的距离不宜小于500mm；各接头中心节点距主节点不宜大于步距的1/3；模板支架四边与中间每隔四排立杆应设置一道纵向剪刀撑，每四排立杆从顶开始向下每隔2步设置一道水平剪刀撑以保证整体稳定。
10、剪刀撑的施工构造要求A、在架体外侧周边及内部纵、横向每4跨（且不大于5m），应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为4跨；B、中部可根据需要并依构架框格的大小，每隔中心距5m设置,根据本工程的具体情况,本方案要求在主要轴线间的跨内按纵横双向设置剪刀撑。
建筑工程施工脚手架搭设规范要求
未按照《中材国际作业安全防护标准2021版》涂刷黑黄相间警示色，每发现一处扣10分。
窑尾框架、烧成窑头、生料磨框架、水泥磨框架、煤磨框架、原料配料站框架、水泥配料站框架、库体滑模及回笼梯必须上报脚手架专 项施工方案。
土建脚手架施工规范要求
规范要求
①搭设高度<24m时，应在脚手架外侧转角及中间间距不大于15m的立面上设置由底至顶连续剪刀撑。 ②搭设高度≥24m时，应在脚手架外侧全立面由底至顶设置连续剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m。宽度小于4跨或者小 于6m的，应设置斜撑。 ③剪刀撑和斜撑的斜杆与地面的倾角为45︒-6。剪刀撑斜杆的接头采用搭接，搭接长度不小于1m。并采用3个旋转扣件均匀固定。杆端 外露长度≥100mm。 ④开口型脚手架的两端必须设置横向斜撑，由底至顶层连续设置。 ⑤满堂脚手架高度<8m时。架体四周及内部纵横向每隔6~8m连续设置竖向剪刀撑，同时应在架体顶部设置连续水平剪刀撑。满堂脚手架 高度≥8m时。应在架体底部、顶部和竖向间隔不超过8m 设置连续水平剪刀撑。水平剪刀撑设置在竖向剪刀撑交点处。 ⑥满堂支撑架普通型，架体周边及纵横跨每5m-8m，应由低至顶设置连续竖向剪刀撑。架体顶部设置连续水平剪刀撑。在竖向剪刀撑顶 部交点平面设置连续水平剪刀撑。 ⑦满堂支撑架加强型，立杆间距0.9*0.9m~1.2*1.2m,架体外侧周边及内部纵横跨每4跨设置连续竖向剪刀撑。剪刀撑宽度应为4跨。立杆 间距0.6*0.6m~0.9*0.9m，架体外侧周边及内部纵横跨每5跨且不小于3m设置连续竖向剪刀撑，剪刀撑宽度应为5跨。立杆间距 0.4*0.4m~0.6*0.6m，架体外侧周边及内部纵横跨每3-3.2m设置连续数相关剪刀撑。剪刀撑宽度应为3-3.2m。水平剪刀撑间距不应大于 6m。
脚手架的构造要求
脚手架的构造要求1、基本构造扣件钢管脚手架有单排架和双排架两种，双排扣件式钢管脚手架搭设高度不宜超过50m，横向立杆间距为1.5m，纵向立杆间距≤1.5m，小横杆间距≤1.0m，大横杆步距1.6-1.8m，小横杆排向墙面的悬壁长0.40m。
2。
、构造需求（1）立杆基础地基土夯实找平。
并做等于排水，底座下加上宽不小于200mm，厚50-60mm且面积不小于底座面积3倍的木垫板、在架体附近或下部不得随意进行挖掘作业，如需挖掘、应制订架体的加固措施，并报技术主管部门批准实施。
（2）立杆纵距高度在30m以下，用单立杆，立杆纵距为1.8m。
高度在30-50m：用单立杆，30-40m立杆纵距1.5m。
40-50m立杆纵距1.0m。
用双立杆：立杆纵距为1.8m。
（自立杆顶部、算起，往下30m 用单根钢管，再往下至地面部分，里处外立杆均用双根钢管，顺纵墙并列组成并用扣件紧固）（3）杆件的连接与偏差①立杆的连接立杆除在顶层时可采用搭接形式处，其余连接点必须采用对接对接时扣件相互应交错布置，也就是相领两立杆的连接点不应设在同步同跨上，相邻两立杆的连接点在高度方向，应错开不小于500mm，且连接点距离大小横杆不大于步距的1/3。
②纵向水平杆的连接对接时连接点应交错布置，里外大横杆的连接点应相互错开，水平距离不小于500mm，且距离立杆的水平距离不大于1/3的柱距，也即对连接点不应处在跨中部分，纵向水平杆一般，不采用搭接，若采用搭接形式则搭接长度不小于1000mm，且用3个扣件等距连接。
③剪口撑的连接剪刀撑钢管的连接应采用搭接形式搭接长度应不小于1000 mm，且用不少于2个扣件紧固当采用对接形式时，应双管并联使用，且双管连接点，不能同时出现在同步同跨内。
④杆件搭设的允许偏差A、立杆垂直度偏差：当架高≤30m时纵向不大于H/200，且不大于100mm；横向不大于H/400且不大于50mm。
当架高730m时，纵向不大于H/400，且不大于100mm；横向不大于H/600，且不大于50mm。
脚手架工程的基本要求
脚手架工程的基本要求建造工程安全问题至关重要，那末在建造工程施工中对脚手架工程有什么基本要求?我们一起来了解一下!对搭设在楼面等建造结构上的脚手架，应对支撑架体的建造结构进行承载力验算，当不能满足承载力要求时应采取可靠的加固措施。
每根立杆底部宜设置底座或者垫板。
立杆垫板或者底座底面标高宜高于自然地坪 50mm~100mm。
垫板应采用长度不少于 2 跨、厚度不小于 50mm、宽度不小 200㎜的木垫板。
地基应无积水，底座应无松动，立杆应无悬空。
《建造施工扣件式钢管脚手架安全技术规范》 (JGJ130-2022)：6.3.2 脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距钢管底端不大于 200mm 处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
《建造施工碗扣式脚手架安全技术规范》 (JGJ166-2022)：6.1.4 双排脚手架首层立杆应采用不同的长度交织布置，底部纵、横杆作为扫地杆距地面高度应小于或者等于 350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或者固定底座。
6.2.1 模板支撑架底部纵、横杆作为扫地杆距地面高度应小于或者等于 350mm，严禁施工中拆除扫地杆，立杆应配置可调底座或者固定底座;《建造施工承插型盘扣式钢管支架安全技术规程》 (JGJ231—2022)：6.1.6 模板支架应设置扫地水平杆，可调底座调节螺母离地高度不得大于 300mm，作为扫地杆的水平杆离地高度应小于 550mm。
《扣件式脚手架》 6.9.1 条满堂支撑架立杆伸出顶层水平杆中心线至支撑点的长度 a 不应超过0.5m。
《碗扣式脚手架》 6.2.1 条立杆上端包括可调螺杆伸出顶层水平杆的长度不得大于 0.7m。
《盘扣式支架》 6.1.5 条模板支架立杆可调托座的`伸出顶层水平杆的悬臂长度严禁超过 650mm。
扣件式钢管脚手架、支撑架分别符合 JGJ130-2022 规范 6.6、6.9.3 要求;6.6.1 双排脚手架应设置剪刀撑与横向斜撑，单排脚手架应设置剪刀撑。
各类脚手架的搭设要求
各类脚手架的搭设要求一、总说明本文总结了包括外脚手架、里脚手架、满堂脚手架、电梯井架等，适用于建筑、装饰工程中的脚手架工程.脚手架搭设、拆除及所用构件，必须符合脚手架相关标准以及“项目所在地相关建设工程安全防护标准”的规定，架体搭设应编制、验收等应符合《危险性较大的分部分项工程安全管理办法》要求。
二、落地式外脚手架1、架体基础落地式外脚手架基础必须垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等;脚手架基础应釆取有组织排水，四周设置排水沟。
构造说明:1）立杆下部150mm 处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连.2)脚手架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m,靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
2、杆件布置脚手架施工操作面必须满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板；操作面外侧应设一道护身栏杆和一道20cm 高的挡脚板；内立杆与建筑物距离大于150mm 时必须进行封闭；脚手架施工层操作面下方净空距离超过3。
0m 时，必须设置一道水平安全网，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；架体必须用密目安全网沿外架内侧进行封闭，安全网之间必须连接牢固,封闭严密,并与架体固定。
构造说明：1）架体阴阳转角处应设置4 根立杆,大横杆应连通封闭。
2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆必须设置小横杆.3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。
4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除，严禁后搭或先拆。
3、剪刀撑及横向斜撑设置剪刀撑是对脚手架起着纵向稳定，加强纵向刚性的重要杆件,剪刀撑必须随架子的搭设高度不断增高及时加设，并且要连续设置到顶、不留间隙，斜杆底部要落在垫板上。
构造说明：1）每道剪刀撑应跨越5—7 根立杆，与地面夹角为45°-60°，杆件接长采用搭接，剪刀撑的两根斜杆均与立杆或相近的小横杆相连。
满堂脚手架构造规范
满堂脚手架构造规范要求1.满堂脚手架1.1 常用敞开式满堂脚手架结构的设计尺寸，可按表1。
1采用表1.1 常用敞开式满堂脚手架结构的设计尺寸1.最少跨数应符合规范附录C表C—1的规定2脚手板自重标准值取0。
35kN/㎡3 地面粗糙度为B类，基本风压4立杆间距不小于1.2m×1.2m，施工荷载标准值不小于3kN/㎡时，立杆上应增设防滑扣件，防滑扣件应安装牢固,且顶紧立杆与水平杆连接的扣件.1.2 满堂脚手架搭设高度不宜超高36m;满堂脚手架施工层不得超过1层.1。
3 满堂脚手架立杆的构造应符合规范6.3。
1条-—-第6.3。
3条的规定；立杆接长接头必须采用对接扣件链接。
立杆对接扣件布置应符合规范第6.3.6条第1款的规定。
水平杆的连接应符合规范第6。
2.1条第2款的有关规定，水平杆长度不宜小于3跨。
1。
4 满堂脚手架应在架体外侧四周及内部纵、横像每6m至8m由底至顶设置连续竖向剪刀撑。
当架体塔设高度在8m以下时，应在架顶部设置连续水平剪刀撑；当架体塔设高度在8m及以上时，应在架体底部、顶部及竖向间隔不超过8m分别设置连续水平剪刀撑。
水平剪刀撑宜在竖向剪刀撑斜杆相交平面设置。
剪刀撑宽度应为6-8m. 1。
5 剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm.1。
6 满堂脚手架的高宽比不宜大于3，当高度比大于2时，应在架体的外侧四周和内部水平间隔6m-9m、竖向间隔4—6m设置连墙件与建筑结构拉结，当无法设置连墙件时，应采取设置钢丝绳张拉固定等措施。
1。
7 最少跨数为2、3跨的满堂脚手架，宜按规范第6。
4节的规定设置连墙件。
6。
4 连墙件6.4。
1 脚手架连墙件设置的位置、数量应按专项施工方案确定。
6。
4.2 脚手架连墙件数量的设置除应满足本规范的计算要求外，还应符合表6.4.2的规定。
6.4.3 连墙件的布置应符合下列规定：1 应靠近主节点设置，偏离主节点的距离不应大于300mm;2 应从底层第一步纵向水平杆处开始设置,当该处设置有困难时，应采用其他可靠措施固定;3 应优先采用菱形布置，或采用方形、矩形布置。
脚手架的一般规定构造和设置要求
脚手架的一般规定构造和设置要求脚手架的构架设计应充分考虑工程的使用要求、使用环境、各种实施条件和因素.并符合以下各项规定1、构架尺寸规定(1)双排结构脚手架和装修脚手架的立杆纵距和平杆步距应≤2.0m.(2)外脚手架作业层铺板的宽度不应小于75Omm.里脚手架不小于500mm o2、连墙点设置规定当架高≥6m时，必须设置均匀分布的连墙点，其设置应符合以下规定：(1)门式钢管脚手架：应进行计算确定连墙点设置间距，并且满足表1要求：连墙件最大间距或最大覆盖面积表1序号脚手架搭设方式脚手架高度连墙件间距(m)每根连墙件覆盖血积m2(m)竖向水平向1≤403h3L≤40落地、密目式安全网全封闭22h3L≤273>404悬挑、密目式安全网全封闭≤403h3L<4052h3L≤2740〜606>602h2L≤20注：1.序号4~6为架体位于地面上高度;2 .按每根连墙件覆盖面积选择连墙件设置时.连墙件的竖向间距不应大于6m;3 .表中h为步距.L为跨距。
(2)其他落地(或底支托)式脚手架:当架高≤20m时,不大于40m一个连墙点，且连墙点的竖向间距应≤6m;当架高＞20m时,不大于30m一个连墙点,且连墙点的竖向间距应≤4m0(3)脚手架上部未设置连墙点的自由高度不得大于6m o(4)单片或非连续的脚手架两端连墙点应加密设置。
(5)架体高度≤20m时，连墙件必须采用可同时承受拉力和压力的构造，采用拉筋必须配用顶撑;架体高度＞20m时，连墙件必须采用刚性构造形式。
(6)当设计位置及其附近不能装设连墙件时，应采取其他可行的刚性拉结措施予以弥补。
3.整体性拉结杆件设置规定脚手架应根据确保整体稳定和抵抗侧力作用的要求,按以下规定设置剪刀撑或其他有相应作用的整体性拉结出牛：(1)周边交圈设置的单、我排扣件式钢管脚手架.当架高为6〜24m时，应于夕M则面的两端和其间按≤15m的中心距并自下而上连续设置剪刀撑；当架高＞24m时.应于夕面满设剪刀撑。
脚手架的搭设要求
脚手架的搭设要求1、立杆：除顶层可以搭接外，其余各接头必须采用对接扣件连接，对接扣件应交叉布置，相邻立杆接头不可设在同步同跨内，错开距离不小于500MM，立杆的搭接长度不小于1M，不少于两个扣件固定。
立杆的横距在1.05－1.3M之间为宜，纵距在1.5－1.8M间为宜。
2、水平杆（大横杆）：纵向水平杆应设置在立杆内侧，其长度不宜小于3跨，可以搭接或对接，搭接时，搭接长度不小于1M，等间距设置3个旋转扣件固定，对接时，接头不可设置在同步同跨内，横向水平杆（小横杆）应设置在纵向水平杆的下侧，主结点处必须设置横向水平杆，用直角扣件扣接，靠墙一侧的外伸长度不大于500MM，作业层的小横杆应等距离设置，且不大于纵距的1/2，即900MM左右。
3、剪刀撑：每道剪刀撑跨立杆的宽度在5-7根为宜，且不小于6米，斜杆与地面的倾角在45度－60度之间，脚手架外侧面必须在两端各设一道剪刀撑，中间各道剪刀撑之间的净距不大于15M，剪刀撑斜杆宜采用搭接，且长度不小于1M，不少于2个旋转扣件固定，剪刀剪必须随立杆和水平杆同步搭接，其下端必须支承在垫板上。
4、横向斜撑：高度24M以上的脚手架横向斜撑应至少每隔6跨设置一道，两端必须设置一道，在同一节里，由底到顶层呈之字型连续设置。
5、连墙件：脚手架连墙件是防止脚手架失稳的重要保证，它可以采用柔性拉结和刚性拉结，柔性拉接是在建筑结构内预埋钢筋环，用小横杆顶住墙面，并在立杆与小横杆交叉点附近用钢筋绕住立杆与钢筋环绑牢，形成一支撑一拉结，拉筋应采用4MM以上的钢丝拧成一股，不少于2股拉紧，柔性连接一般仅能用在高度25M 以下的脚手架上。
钢性拉结：一般采用钢管、扣件组成的刚性连接杆，在窗洞口或砼柱上，采用钢管与扣件拉结，扣件不宜少于2个，每个连墙件覆盖面积应小于 40M2，且竖向间距在3个步距以内，水平步距应在3个纵距以内。
6、脚手板铺设的要求：施工作业层应满铺脚手板，可采用木板、竹片板等，脚手板两端与水平横杆固定，接头长度不宜大于150MM。
脚手架尺寸构造要求
搭设材料
平台支架采用φ48×3.0钢管及可锻铸铁扣件搭设；mm~3.0mm之间，则立杆间距相应减少300mm。
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求
设计示意图
24m~30m
立杆纵距1.2m立杆横距1.2m，底部扫地杆以上4步立杆步距1.6m，其余步距1.8m。脚手架搭设高度为30m，立杆上端伸出至模板支撑点的长度为0.1m，平台底钢管间距离为300mm，水平杆与立杆连接采用双扣件。施工均布荷载2kN/m2。
备注：从搭设高度最高处以下24m步距可为1.8m。
中庭满堂脚手架搭设构造尺寸参数表附表2搭设高度中庭满堂脚手架装修用中庭满堂脚手架24m以下立杆纵距12m立杆横距12m18m脚手架搭设高度为24m立杆上端伸出至模板支撑点的长度为01m平台底钢管间距离为300mm水平杆与立杆连接采用双扣件
外墙钢管落地脚手架搭设尺寸参数表（有点式玻璃幕墙位置）
附表1
搭设高度
设计示意图
30m~40m
立杆纵距1.2m立杆横距1.2m，顶部向下30m以下部分采用双立杆，步距1.6m，脚手架搭设高度为40m，立杆上端伸出至模板支撑点的长度为0.1m，平台底钢管间距离为300mm，水平杆与立杆连接采用双扣件。施工均布荷载2kN/m2。
备注：从搭设高度最高点以下24m步距可为1.8m。
外墙钢管落地脚手架
脚手架在玻璃幕墙内
30m以下
双排脚手架，大横杆在上，搭设高度为30m,采用单立杆。搭设尺寸：立杆纵距1.5m，立杆的横距为0.60m～0.80m，立杆步距不大于1.8m，连墙件采用三步二跨，竖向间距5.4 m，水平间距3.0 m，施工均布荷载3kN/m2，同时施工1层，脚手板铺设7层。基本风压为0.45kN/m2（根据所处地区环境取值计算）。
脚手架搭设要求及规范
脚手架搭设规范(一)施工方案1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。
2、脚手架的搭设高度超过规范规定的要进行计算。
（1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。
但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。
（2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。
如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。
（3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。
（4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。
3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。
二）立杆基1、脚手架立杆基础应符合方案要求。
（1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为2m时垂直于墙面放置；长度大于3m时平行于墙面放置。
（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。
（3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。
2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。
钢管脚手架搭设规范
钢管脚手架搭设标准一、一般规定1、脚手架地基与根底的施工，必须按照脚手架搭设高度、搭设场地土质情况与现行国家标准《地基与根底工程施工及验收标准》（GBJ202）的有关规定进展。
2、脚手架底座底面标高宜于自然地坪50MM。
3、脚手架根底经历收合格后，应按施工组织设计的要求放线定位。
4、钢管外径应为48-51MM，壁厚3-3.5MM，长度以4-6.5M和2.1-2.8M为宜，有严峻锈蚀、弯曲、压扁或裂纹的不得使用。
5、钢管、扣件应有出厂合格证明，脆裂，变形、滑丝的不得使用。
6、钢管脚手架的立杆，应按设计要求，垂直稳放在金属底座或垫木上，立杆底座的排水要保持畅通，禁止长期浸泡在水中。
7、钢管立杆、大横杆的接头应错开，搭接长度不小于1M，承插式的管接头不得小于5CM，水平承插或接头应穿销，并用扣件连接，拧紧螺栓，不得用铁丝绑扎。
8、挑式脚手架的斜撑上端必须连接结实，下端应固定在立柱或建筑物上。
9、立杆上的对接扣件应交错位置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的间隔不应小于500MM；各接头中心至主节点的间隔不宜大于步距的1/310、用钢管搭设井架、相邻两低杆接头错开不得少于50CM，横杆和剪刀撑应同时安装，滑轨必须垂直，两轨间距误差不得超过10MM。
11、脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采纳直角扣件固定在距底座上方不大于20MM处的立杆上。
12、当立杆根底不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低茶不应大于1M。
靠边坡上方的立杆轴线到边坡的间隔不应小于500MM。
13、剪刀撑斜杆的接长宜采纳搭接，搭接长度不应小于1M，应采纳不少与2个旋转扣件固定。
14、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的间隔不宜大于150MM。
15、三级以上高处作业使用的脚手架应安装避雷装置。
附近有配电线路时，应予切断电源或采取其他平安措施。
脚手架搭设构造要求及技术措施
脚手架搭设构造要求及技术措施
八层以下采用搭设双排架的方式，双排架搭架子距离结构外皮300mm,立杆间距15米，排距0.8米，步距1.8米。
脚手杆必须要放置在稳固的基础上，搭设高度为17.4m0地下部分脚手架等外部防水施工完毕之后立即拆除，进行基槽的回填土施工。
1脚手架连墙点构造形式：
1、脚手架连墙点的竖向距离为2.9m,水平距离不宜大于4.5m,主楼结构非商业部分，在结构层板面标高的板面预埋钢管，脚手架与钢管进行连接。
2地上脚手架剪刀撑构造形式
剪刀撑的设置要求整个外观基本一致，所有剪刀撑的夹角基本上一致，主要采用角度大致为60。
，剪刀撑斜杆搭接长度大于IOOOnInI,剪刀撑需用油漆上红白相间的安全防护标识，其余脚手架钢管为黄色标识。
布置如下图所示。
≤15m。
脚手架的构造与搭设的一般常识
脚手架的构造与搭设的一般常识（一）钢管扣件式脚手架钢管扣件式脚手架目前得到广泛应用，虽然其一次性投资较大，但其周转次数多，摊销费低，装拆方便，搭设高度大，能适应建筑物平立面的变化。
1.钢管扣件式脚手架的构造要求钢管扣件式脚手架由钢管、扣件、脚手板和底座等组成，如图6.1所示。
钢管一般用φ48mm或φ51mm、壁厚3.5mm的焊接钢管。
用于立柱、纵向水平杆和支撑杆（包括剪刀撑、横向斜撑、水平斜撑等）的钢管长宜4～6.5m；用于横向水平杆的钢管长度以2.2m为宜。
扣件用于钢管之间的连接。
立柱底端立于底座上，以传递荷载到地面上。
脚手板可采用冲压钢脚手板、钢木脚手板、竹脚手板等，如图6.2所示。
每块脚手板的重量不宜大于30kg。
钢管扣件式脚手架的基本形式有双排、单排二种。
单排和双排一般用于外墙砌筑与装饰。
各主要组成部分的要求如下：（1）纵向水平杆。
纵向水平杆应水平设置，其长度不应小于2跨，两根纵向水平杆的对接接头必须采用对接扣件连接。
该扣件距立杆轴心线的距离不宜大于跨度的1/3，同一步架中，内外两根纵向水平杆的对接头应尽量错开一跨；上下两根相邻的纵向水平杆的对接头也应尽量错开一跨，如确实错不开一跨，错开的水平距离不应小于500mm；凡与立杆相交处均必须用直角扣件与立杆固定。
（2）横向水平杆。
凡立杆与纵向水平杆的相交处必须设置一根横向水平杆，严禁任意拆除。
该杆距立杆轴心线的距离应在500到150mm之间；跨度中间的横向水平杆宜根据支承脚手板的需要等间距设置；双排脚手架的横向水平杆，其两端均应用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆一端应用直角扣件固定在纵向水平杆上，鼍一端插入墙内的长度不应小于180mm。
（3）脚手板。
脚手板一般城门尖采用三支点支承。
当脚手板长度小于2m时，可采用两支点支承，但应将两端固定，以防倾翻，脚手板宜采用对接平铺，其外伸长度应大于100mm，小于150mm（如图6.3a所示）。
脚手架构造要求及措施
脚手架构造要求及措施一、单排脚手架搭设高度不应超过24m;双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。
二、纵向水平杆、横向水平杆、脚手板1纵向水平杆的构造应符合下列规定纵向水平杆应设置在立杆内侧，单根杆长度不应小于3 跨;2 纵问水平杆接长应采用对接扣件连接或搭接，并应符合下列规定:1)两根相邻纵向水平杆的接头不应设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不应大于纵距的1/3。
搭接长度不应小于1m，应等间距设置3个旋转扣件固定;2)端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小丁100mm。
3当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上;当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。
三、横向水平杆的构造应符合下列规定:1 作业层上非主节点处的横问水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2;2当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;单排脚手架的横向水平杆的一端应用直角扣件固定在纵向水平杆上，另一端应插人墙内，插人长度不应小于180mm;3 当使用竹笆脚手板时，双排脚手架的横向水平杆的两端应用直角扣件固定在立杆上;单排脚手架的横向水平杆的一端应用直角扣件固定在立杆上，另一端插人墙内，插人长度不应小于180mm.四、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
五、脚手板的设置应符合下列规定1作业层脚手板应铺满、铺稳、铺实。
2 冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。
当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严防倾翻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
搭设材料
平台支架采用φ48×3.0钢管及可锻铸铁扣件搭设；栏杆自重为0.15kN/m。
脚手架钢管如壁厚为2.8mm~3.0mm之间，则立杆间距相应减少300mm。
外墙钢管落地脚手架搭设尺寸参数表（有点式玻璃幕墙位置）
附表1
搭设高度
外墙钢管落地脚手架
脚手架在玻璃幕墙内
30m以下
双排脚手架，大横杆在上，搭设高度为30m,采用单立杆。搭设尺寸：立杆纵距1.5m，立杆的横距为0.60m～0.80m，立杆步距不大于1.8m，连墙件采用三步二跨，竖向间距5.4 m，水平间距3.0 m，施工均布荷载3kN/m2，同时施工1层，脚手板铺设7层。基本风压为0.45kN/m2（根据所处地区环境取值计算）。
搭设材料
脚手架采用φ48×3.0钢管及可锻铸铁扣件搭设；连墙件采用双扣件。
脚手架钢管如壁厚为2.8mm~3.0mm之间，则立杆间距相应减少300mm。
中庭满堂脚手架搭设构造尺寸参数表
附表2
搭设高度
中庭满堂脚手架
装修用中庭满堂脚手架
24m以下
立杆纵距1.2m立杆横距1.2m，立杆步距1.8m，脚手架搭设高度为24m，立杆上端伸出至模板支撑点的长度为0.1m，平台底钢管间距离为300mm，水平杆与立杆连接采用双扣件。施工均布荷载2kN/m2。
设计示意图
24m~30m
立杆纵距1.2m立杆横距1.2m，底部扫地杆以上4步立杆步距1.6m，其余步距1.8m。脚手架搭设高度为30m，立杆上端伸出至模板支撑点的长度为0.1m，平台底钢管间距离为300mm设高度最高处以下24m步距可为1.8m。
设计示意图
30m~40m
双排脚手架，大横杆在上，搭设高度为40m,顶部向下30m以下部分采用双立杆。搭设尺寸：立杆纵距1.2m，立杆的横距为0.60m～0.80m，立杆步距不大于1.8m，连墙件采用三步二跨，竖向间距5.4 m，水平间距2.4m，施工均布荷载3kN/m2，同时施工1层，脚手板铺设7层。基本风压为0.45kN/m2（根据所处地区环境取值计算）。
设计示意图
30m~40m
立杆纵距1.2m立杆横距1.2m，顶部向下30m以下部分采用双立杆，步距1.6m，脚手架搭设高度为40m，立杆上端伸出至模板支撑点的长度为0.1m，平台底钢管间距离为300mm，水平杆与立杆连接采用双扣件。施工均布荷载2kN/m2。
备注：从搭设高度最高点以下24m步距可为1.8m。
