数控机床设备安装与调试
数控机床的安装与调试
数控机床故障诊断与维修
机床连接
▪ 部件组装完成后就进行电缆，油管和气管的 连接，机床说明书中有电器接线图和气、液压管 路图,应据此把有关电缆和管道按标记对号接 好，连接时特别要注意清洁工作和可靠的接触及 密封,并检查有无松动和损坏，电缆插上后一定 要拧紧紧固螺钉,保证接触可靠。
数控机床故障诊断与维修
电源电压波动范围是否在数控系统的允许范围之内，一般日本的数控系统允
许在电压额定值的85%-110 %范围内波动,而欧美的一些系统要求较高一些,
否则需要外加交流稳压器，对于采用晶闸管控制元件的速度控制单元和主轴
控制单元的供电单元,一定要检查相序，相序检查方法有两种：一种是用相
序表测量；另一种是用双线示波器来观察二相之间的波形。
范围在±5% ,因它是供给逻辑电路用的。
数控机床故障诊断与维修
数控机床的连接与调试
▪ 确认数控系统各种参数的设定
▪
确认设定系统参数（包括PLC参数等）目
的,是当数控装置与机床相连接时,能使机床具
有最佳的工作性能，即使是同一种数控系统,
其参数设定也随机床而异，随机附带的参数表
是机床的重要技术资料,应妥善保管,不得遗失,
机床连接
▪ 油管、气管连接中要特别防止异物从接口进入管路，造成整个液压系统故 障,管路连接时每个接头都要拧紧，否则在试车时,尤其在一些大的分油器上如 有一根管子渗漏油,往往需要拆下一批管子,返修工作量根大，电缆和油管连接 完毕后,要做好各管线的毓位固定,防护霓壳的安装,保证整齐的外观。
▪ 按机床说明书要求给机床润滑油箱，润滑点灌注规定的油液和油脂,清洗液 压油箱及过滤器,经过过滤灌入规定标号的液压油。
▪ 然后按机床说明书中介绍把组成机床的各大部件分别在地基上 吊装就位，就位时,垫铁、调整垫板和地脚螺性等也应相应对号入 座。
数控机床安装和调试的步骤
数控机床安装和调试的步骤以数控机床安装和调试的步骤为标题，写一篇文章。
一、安装前的准备工作在进行数控机床的安装和调试之前，需要做好一些准备工作，以确保安装过程的顺利进行。
首先，需要对安装场地进行评估和准备，确保场地平整、稳固，并具备良好的通风条件。
其次，要检查机床所需的电源、气源等设备是否满足要求，并进行必要的改造和安装。
最后，需要准备好安装所需的工具和设备，包括吊装设备、测量工具等。
二、机床的安装1. 安装基础：根据机床的尺寸和重量，选择合适的基础方式，如地脚螺栓固定、水泥基础等。
在安装基础过程中，要确保基础的平整度和稳固性。
2. 安装主体：根据机床的结构和要求，进行主体部分的安装。
首先安装床身和立柱，然后安装工作台和滑台等。
在安装过程中，要注意各个部件之间的配合和对中，确保机床的精度和稳定性。
3. 安装附件：根据机床的功能和要求，安装相应的附件，如刀库、液压系统等。
在安装附件过程中，要严格按照相关的安装说明进行操作，确保附件的正确安装和连接。
三、机床的调试1. 电气调试：进行机床的电气连接和调试。
首先，检查机床的电源连接是否正确，是否符合电气图纸的要求。
然后，进行电气系统的调试，包括各个电气元件的连接和功能测试，以及电气系统的保护和安全装置的调试。
2. 机械调试：进行机床的机械部分的调试。
首先，检查机床各个运动部件的润滑和传动装置的工作情况。
然后，进行机床的手动操作和自动循环运行，测试各个运动部件的精度和稳定性。
同时，进行机床的各项功能测试，如刀具换位、自动送料等。
3. 数控系统调试：进行数控系统的连接和调试。
首先，检查数控系统的连接和通信是否正常。
然后，进行数控系统的参数设置和功能测试，包括各轴的运动范围、速度和加减速度的设置，以及程序的编辑和运行等。
四、安全检查和验收在机床安装和调试完成后，还需要进行安全检查和验收。
首先，对机床的各项安全装置进行检查和测试，确保其正常工作。
然后，对机床的各项功能和性能进行全面测试，包括精度、重复定位精度、加工质量等。

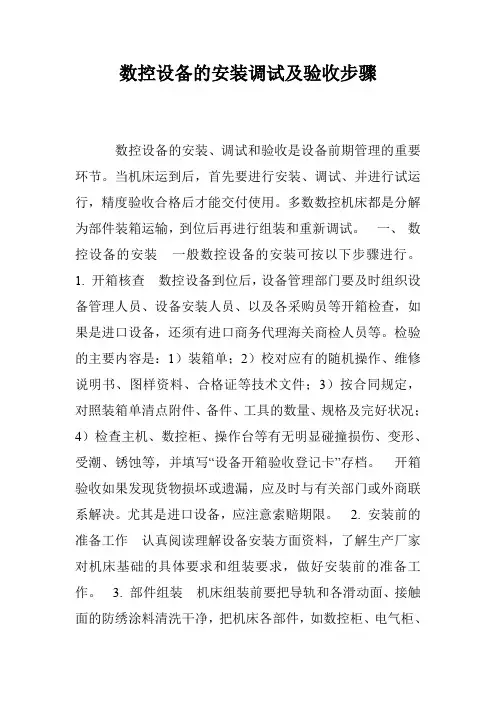

数控设备的安装调试及验收步骤
数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。
当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。
多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。
一、数控设备的安装一般数控设备的安装可按以下步骤进行。
1. 开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。
检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况；4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。
开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。
尤其是进口设备，应注意索赔期限。
2. 安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。
3. 部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。
组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。
4. 油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。
连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。
油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。
电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。
5. 数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。

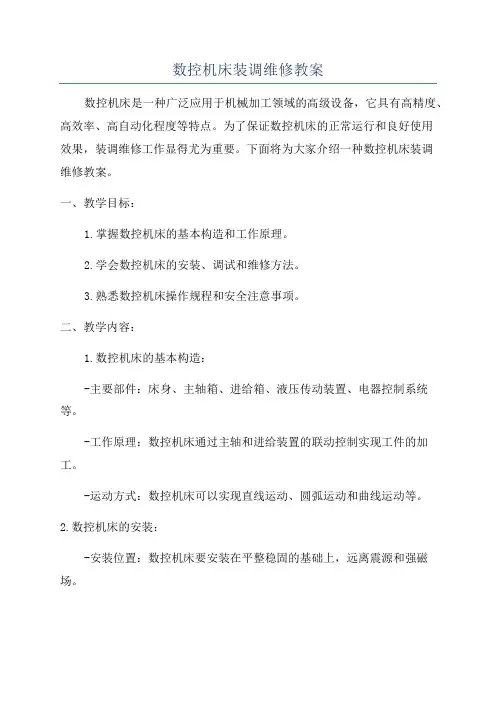

数控机床装调维修教案
数控机床装调维修教案数控机床是一种广泛应用于机械加工领域的高级设备，它具有高精度、高效率、高自动化程度等特点。
为了保证数控机床的正常运行和良好使用效果，装调维修工作显得尤为重要。
下面将为大家介绍一种数控机床装调维修教案。
一、教学目标：1.掌握数控机床的基本构造和工作原理。
2.学会数控机床的安装、调试和维修方法。
3.熟悉数控机床操作规程和安全注意事项。
二、教学内容：1.数控机床的基本构造：-主要部件：床身、主轴箱、进给箱、液压传动装置、电器控制系统等。
-工作原理：数控机床通过主轴和进给装置的联动控制实现工件的加工。
-运动方式：数控机床可以实现直线运动、圆弧运动和曲线运动等。
2.数控机床的安装：-安装位置：数控机床要安装在平整稳固的基础上，远离震源和强磁场。
-安装调平：使用水平仪对数控机床进行水平调整，确保各轴的平行度和垂直度符合要求。
-安装附件：安装机床的配套装置，如冷却系统、刀库、卡具等。
3.数控机床的调试：-连接电源：将数控机床与电源连接，并检查电源线路的接线是否正确。
-系统启动：按照数控机床的启动顺序，逐一打开电源、操作台和控制柜，并进行系统自检和故障排除。
-参数设置：根据加工要求，设置数控机床的相关参数，如进给速度、切削速度等。
-运动校准：使用专用工具对数控机床的各轴进行一次性的机械校正，确保运动精度。
4.数控机床的维修：-故障排除：根据故障现象和报警信息，确定故障原因，并采取相应的维修措施。
-零部件更换：对于损坏或失效的零部件，可以根据维修手册和设备文档进行更换。
-润滑保养：定期对数控机床的润滑系统进行检查和维护，并根据要求添加润滑油。
-定期保养：定期对数控机床进行全面检查和保养，确保各部件的正常工作。
三、教学方法：1.理论授课：介绍数控机床的基本知识和装调维修方法，讲解相关原理和操作技巧。
2.实践操作：组织学生进行数控机床的实际操作，熟练掌握安装、调试和维修技能。
3.案例演练：结合实际案例，让学生分析和解决数控机床的故障问题，提高应变能力。
数控机床安装与调试
数控机床安装与调试数控机床的安装与调试是使机床恢复和达到出厂时的各项性能指标的重要环节。
数控机床的安装与调试的优劣直接影响到机床的性能。
一、数控机床的安装；数控机床的安装一般包括基础施工、机床柴箱、吊装就位、连接组装以及试车调试等工作。
数控机床安装时应严格按产品说明书的要求进行。
小型机床的安装可以整体进行，所以比较简单。
大、中型机床由于运输时分解为几个部分，安装时需要重新组装和调整，因而工作复杂得多。
现将机床的安装过程分别予以介绍。
1．基础施工及机床就位;机床安装之前就应先按机床厂提供的机床基础图打好机床地基。
机床的位置和地基对于机床精度的保持和安全稳定地运行具有重要意义。
机床的位置应远离振源，避免阳光照射，放置在干燥的地方。
若机床附近有振源，在地基四周必须设置防振沟。
安装地脚螺栓的位置做出预留孔。
机床拆箱后先取出随机技术文件和装箱单，按装箱单清点各包装箱内的零部件、附件等资料是否齐全，然后仔细阅读机床说明书，并按说明书的要求进行安装，在地基上放多块用于调整机床水平的垫铁，再把机床的基础件（或小型整机）吊装就位在地基上。
同时把地脚螺栓按要求安放在预留孔内。
2．机床连接组装;机床连接组装是指将各分散的机床部件重新组装成整机的过程。
如主床身与加长床身的连接，立柱、数控柜和电气柜安装在床身上，刀库机械手安装在立柱上等等。
机床连接组装前，先清除连接面和导轨运动面上的防锈涂料，清洗各部件的外表面，再把清洗后的部件连接组装成整机。
部件连接定位要使用随机所带的定位销、定位块，使各部件恢复到拆卸前的位置状态，以利于进一步的精度调整。
3．试车调整机床试车调整包括机床通电试运转的粗调机床的主要几何精度。
机床安装就位后可通电试车运转，目的是考核机床安装是否稳固，各传动、操纵、控制、润滑、液压、气动等系统是否正常灵敏可靠。
通电试车前，应按机床说明书要求给机床加注规定的润滑油液和油脂，清洗液压油箱和过滤器，加注规定标号的液压油，接通气动系统的输入气源。
数控机床的安装、调试与验收
ＯＣＣＵＰＡＴＩＯＮ2011 3128数控机床的安装、调试与验收文/张 一随着数控机床技术的发展，数控行业对从业人员的能力要求也在不断发生变化。
体现在除了对数控机床操作、编程有一定要求外，对于数控机床的使用和安装调试也有相关规定。
一、数控机床的安装与调试１．数控机床的初就位和组装在数控机床的初就位和组装过程中主要包括基础施工及机床就位：地基、防震沟的设施的建设；电力系统的供给机床的连接组装：机床机械、电气部分的组装。
２．数控系统的连接和调整第一，外部电缆的连接。
第二，电源线的连接。
第三，输入电源电压、频率及相序的确认：输入电源电压和频率的确认；电源电压波动范围的确认；输入电源电压相序的确认；确认直流电源输出端是否对地短路；接通数控柜电源，检查各输出电压；检查各熔断器。
第四，参数的设定和确认，短路棒的设定，参数的设定。
第五确认数控系统与机床间的接口。
３．通电试车通电试车前给机床加注规定的润滑油液和润滑脂，清洗液压油箱和过滤器，加注规定标号的液压油，接通气动系统的输入气源。
４．机床精度和功能的调试小型数控机床，整体刚性好，对地基要求也不高。
对大中型设备或加工中心，不仅要调整水平，还需对一些部件进行精确调整。
具体包括：精调机床床身水平；调整机械手与主轴、刀库的相对位置；工作台自动交换时平稳、可靠、正确；试验各种主要操作功能、安全措施、常用指令执行情况；辅助功能及附件的正常工作。
５．机床试运行带一定负荷条件下经过一段时间的自动运行。
二、数控机床的验收 １．开箱检验和外观检查检验的主要内容是：装箱单；核对应有的随机操作、维修说明书、图样资料、合格证等技术文件；按合同规定，对照装箱单清点附件、备件、工具数量、规格及完好情况；检查主机、数控柜、操作台等有无明显的碰撞损伤、变形、受潮、锈蚀，并逐项如实填写“设备开箱验收登记卡”存档。
２．机床性能及数控功能的检验（１）机床性能的检验。
第一，主轴系统性能。
可做低、中、高速运转。
《数控机床电气控制系统安装与调试》课程标准
《数控机床电气控制系统安装与调试》课程标准1前言1.1课程基本信息本课程总课时数为60学时。
为学练一体教学课程。
适用于3年制中职后高职学生。
1.2课程性质本课程是数控设备应用与维护专业的专业实践课程。
通过本课程的学习，通过本课程学习巩固和加强在机电一体化教学计划中所学理论知识和实验技能，基本掌握常用机床的电气控制线路，机床电气控制线路的故障排除和一般机床的传动过程。
本课程开设前，学生通过《电工电子应用技术》课程的学习获得对电路理论和电子技术基础知识，然后进入本课程的学习。
本课程学习中获得的知识与技能又为后续的《数控系统连接与调试》、《数控机床PLC控制与调试》等课程学习过程中关于机床调试运行所涉及的电气控制系统准备了知识与技能基础。
1.3设计思路本课程是根据数控设备应用与维护专业岗位群定位，依据“数控设备应用与维护专业工作任务与职业能力分析表”中的工作项目设置的。
其总体设计思路是：根据《数控机床电气控制系统安装与调试》课程的职业能力培养目标和机床电气控制电路的认知规律，以数控机床电气装调为主线，按照“元器件认知一基本回路电气图识读一典型机床电气控制线线路识读与安装一整机装调一技术文档整理”的思路，进行学习单元架构。
课程教学在知识体系安排上，按照从简单到复杂，由单一到整体，以技术应用为主、理论知识为辅，组织各教学单元内容。
2课程目标1.1总体目标本课程的教学目标是巩固和加强在数控设备应用与维护教学计划中所学理论知识和实验技能，基本掌握模块一中的常用机床的电气控制线路，机床电气控制线路的故障排除,和一般机床的传动过程，或基本掌握模块二中的电力整流电路、电动机调速电路的原理、调试及维护工作，为以后从事生产和科研工作打下一定的基础。
1.2具体目标课程目标描述一览表实施建议4.1教材参考书选用教材选用本校教师俞秀金、丁明军主编的自编教材《机电设备控制技术》，参考机械工业出版社出版的由赵明和许缪老师主编的《工厂电气控制设备》。
数控机床的安装调试及保养维修
二、 数控机床的故障诊断
自诊断方法
１．启动诊断 ２．在线诊断
３．离线诊断
三、 数控机床的故障处置
１．故障的种类
（１） 系统当时处于何种方式。 （２） 在发生故障时如系统没有显示报警，这时需通过诊断画面检查系统 处于何种状态。 （３） ＣＲＴ 上是否有报警，报警号是什么。 （４） 定位误差超差情况。 （５） 如故障是刀具轨迹超差，那么此时的机床速度是多少等。
二、 新机床数控系统的连接与调整
（１） 数控系统的开箱检查。 （２） 外部电缆的连接。 （３） 数控系统电源线的连接。 （４） 设定的确认。 （５） 输入电源电压、频率及相序的确认。 （６） 确认直流电源的电压输出端是否对地短路。 （７） 数控柜通电，检查各输出电压。 （８） 确认数控系统各种参数设定系统（包括 ＰＬＣ）参数设定。 （９） 确认数控系统与机床侧的接口。 （１０） 纸带阅读机光电放大器的调整。
３．ＣＮＣ 电箱通电
４．ＭＤＩ（手动数据输入）试验
５．ＥＤＩＴ（编辑）功能试验
６．自动（ＡＵＴＯ）状态试验
７．外围设备试验
第2 节 数控机床的保养维修
一、 数控机床保养的概念
１．系统的可靠性
衡量系统可靠性的两个基本参数是故障频次和相关运行时间。
２．数控机床的利用率
３．数控系统的日常维护
（１） 制定数控系统日常维护的规章制度。 （２） 应尽量少开数控柜和强电柜的门。 （３） 定时清扫数控柜的散热通风系统。 （４） 数控系统输入／输出设备的定期维护。 （５） 定期检查和更换直流电动机电刷。 （６） 经常监视数控系统用的电网电压。 （７） 定期更换存储器用电池。 （８） 数控系统长期不用时的维护。 （９） 备板的维护。 （１０） 做好维修前的准备工作。
第一章机床的安装调试和维护
8、刀库不能往前换刀
气压过低；气阀损坏
检查、调整气源压力；换气阀；
第二章 机床的安装、调试和维护
二、数控机床的调试：
数控机床的调试包括：几何精度和加工精度的调整以及机床功能调试 1、机床精度调整 机床的几何精度一般在出厂前已经经过了调试和检验，特别是对于小 型机床，由于运输和安装过程中不需要进行部件的拆装，因此只要在安装 机床时能够保证床身的水平，机床的几何精度一般都能保证。床身的水平 可以通过调整垫铁和地脚螺栓来调整。 对于大、中型机床，由于要进行部件的拆装，因此在安装时不但要保 证床身的水平外，还要注意在组装部件时要保证组装的精度，才能保证机 床的几何精度。 ２、机床功能调试： 调试前，先检查数控系统的参数和PLC的参数是否与随机手册中的参数 一致。然后试验各主要操作功能、安全措施、运行行程以及常用指令执行 情况等，如手动操作方式、点动方式、编辑方式（EDIT）、数据的输入方 式（MDI）、自动运行方式、软硬限位以及主轴挂档指令和各级转速指令是 否正确。最后检查机床辅助功能及附件的工作情况，如照明、冷却防护罩
0.01/300
14
主轴轴线和Y轴的垂直度
0.015/300
0.011/300
00上为0.012/300
a) 0.015 b) 0.01/300
第二章 机床的安装、调试和维 护
序号 16 检验项目 工作台面和X轴的平行度 允许误差
0.030
实际误差
第二章 机床的安装、调试和维护
数控功能：
（1）指令功能——指令的功能实现及准确性。
（2）操作功能——检验回原点、执行程序、进给倍率、急停等功能的准确性。 （3）CRT显示功能——检验位置、程序、各种菜单显示功能。
第二章 机床的安装、调试和维护
数控车床驱动系统的安装与调试指导书
数控车床驱动系统的安装与调试指导书一、引言数控车床是一种装备有数控装置的机床，能够通过数字编程来控制刀具在工件上的运动，实现自动加工工序的机床。
而数控车床驱动系统是数控车床的核心部件之一，负责控制刀架和刀具的运动。
本指导书旨在向用户提供数控车床驱动系统的安装与调试指导，以确保系统的正确安装和可靠运行。
二、安装前的准备工作1. 确保车床和驱动系统都处于关机状态，并断开电源。
2. 提前准备好所需的安装工具和设备，如扳手、螺丝刀、电缆等。
3. 仔细阅读驱动系统的产品说明书和安装手册，了解系统的组成和安装要求。
三、安装步骤1. 解包并检查设备：将驱动系统从包装箱中取出，检查是否有任何损坏或缺陷。
请务必保存所有包装材料和配件，以备之后的维修和保养。
2. 安装电源线：将驱动系统的电源线插入电源插座，并确保插头牢固连接。
3. 连接信号线：使用所提供的信号线将驱动系统与数控控制器连接。
依据系统的连接图和说明书，逐一连接各个信号线。
4. 安装驱动模块：根据系统的结构和布局，将驱动模块安装到指定位置。
使用所提供的螺丝和螺母将驱动模块牢固固定。
5. 连接电机：根据车床与驱动系统的配合，将电机与驱动系统连接。
确保连接正确无误，且电机固定可靠。
6. 接通电源：检查所有连接点是否牢固，并确保电源线与插座连接稳定。
接通电源，启动驱动系统，并观察指示灯是否亮起，以确认系统是否正常启动。
四、调试步骤1. 检查连接：仔细检查所有连接点，确保电机和控制器之间的连接正确稳定。
2. 参数设置：根据车床的具体参数和加工要求，在数控控制器上进行参数设置。
确保速度、行程、加速度等参数设置符合实际需求。
3. 轴向校准：采用数控控制器的校准功能，对车床的各个坐标轴进行校准。
校准时需注意安全，避免车床在校准过程中受到损坏。
4. 运行测试：在调试模式下，通过数控控制器发送指令，观察刀架和刀具的运动是否符合预期。
根据测试结果，对系统进行必要的调整和校准。
数控机床和安装及调试
(二）卧式数控车床几何精度检验
定位精度的检验
数控机床的定位精度是测量机床各坐标轴在数控系统控制下 所能达到的位置精度。
1、直线运动定位精度 这项检测一般在空载条件下进行，对所测的每个坐标轴在全
行程内，视机床规格，分每20mm、50mm或l00mm间距 正向和反向快速移动定位，在每个位置上测出实际移动距 离和理论移动距离之差。
几何精度检验，又称静态精度检Байду номын сангаас，是综合反映机床关键 零部件经组装后的综合几何形状误差。 数控机床的几何精度的检验工具和检验方法类似于普通机床， 但检测要求更高。
几何精度检测测试条件：
1、地基完全稳定、地脚螺栓处于压紧状态下进行。
2、机床各坐标轴往复运动多次，主轴按中等的转速运转 十多分钟后进行。在预热状态下进行。
1、外圆车削
试件长度取床身上最大车削直径的1／2，或最大车削长度 的1／3，最长为500mm，直径大于或等于长度的1／4。
精车后圆度小于0.007mm，
直径的一致性在200mm测量长度上小于0.03mm(机床加 工直径小于或等于800mm时)。
2、端面车削
试件外圆直径最小为最大加工直径的1／2。精车后检验其 平面度，300mm直径上为
数控系统的验收
CFTN为“1”表示正在执行M、S、T功能; CMTN为 "1"表示正在执行自动运行指令; CDWL为 "1"表示正在执行暂停; CINP为 "1"表示正在进行到位检测; COVZ"l"表示倍率为0%; CITL为"1"表示互锁信号接通; CSCT为 "1"表示等待主轴速度到达信号接通
太高。
5、回转工作台的定位精度
数控机床典型线路的安装与调试
机电设备电气安装与调试
01 数控机床典型线路的安装与调试
558型数控机床电源保护线路如图6-1-8所示
图6-1-8 总电源保护电路
由漏电保护器QS1、保险丝FU1、组合旋转开关QS2、空气开关QS3等元件组 成。漏电保护器、保险丝组、组合旋转开关、空气开关串行连接，组成电源保护电 路。漏电保护器、保险丝组、空气开关形成三重保护，对电气设备供电进行保护， 确保万无一失。空气开关QS3输出端输出三相380V电压，作为总电源为所有电气 设备供电。组合旋转开关对电源通断进行控制，控制电气设备的上电控制。
1.技能目标 ➢ 会识读数控机床电源线路原理图 ➢ 会分析数控机床电源线路工作原理 ➢ 会安装与调试数控机床电源线路
01 数控机床典型线路的安装与调试
【Hale Waihona Puke 务准备】1.认识三相四线插座
（1）三相四线插座的功能
三相四线插座，是一种为企业工厂设备提供380V相电压专用的电源插座。三相四
线插座外观见图6-1-1所示。
01 数控机床典型线路的安装与调试
2.认识数控电源电路中各元器件
（1）常用电气元件
1）低压电器选型的一般原则： ◆ 低压电器的额定电压应不小于回路的工作电压，即Ue≥Ug。 ◆ 低压电器的额定电流应不小于回路的计算工作电流，即Ie≥Ig。 ◆ 设备的遮断电流应不小于短路电流，即Izh≥Ich ◆ 热稳定保证值应不小于计算值。 ◆ 按回路起动情况选择低压电器。如，熔断器和自动空气开关就需按起动 情况进行选择。
01 数控机床典型线路的安装与调试
（2）认识变压器降压线路
由于数控机床电气元件种类多，各个元件需要不同电压供电。以558型数控 机床为例，数控系统供电电压为24V，伺服驱动供电电压为三相220V等。为了 满足所用设备供电要求，需要对总电源进行变压，满足所需电压要求。图6-1-9 为558型数控机床变压器电路
数控设备的安装调试及验收步骤
数控设备的安装调试及验收步骤数控设备的安装、调试和验收是设备前期管理的重要环节。
当机床运到后，首先要进行安装、调试、并进行试运行，精度验收合格后才能交付使用。
多数数控机床都是分解为部件装箱运输，到位后再进行组装和重新调试。
一、数控设备的安装一般数控设备的安装可按以下步骤进行。
1.开箱核查数控设备到位后，设备管理部门要及时组织设备管理人员、设备安装人员、以及各采购员等开箱检查，如果是进口设备，还须有进口商务代理海关商检人员等。
检验的主要内容是：1）装箱单；2）校对应有的随机操作、维修说明书、图样资料、合格证等技术文件；3）按合同规定，对照装箱单清点附件、备件、工具的数量、规格及完好状况; 4）检查主机、数控柜、操作台等有无明显碰撞损伤、变形、受潮、锈蚀等，并填写“设备开箱验收登记卡”存档。
开箱验收如果发现货物损坏或遗漏，应及时与有关部门或外商联系解决。
尤其是进口设备，应注意索赔期限。
2.安装前的准备工作认真阅读理解设备安装方面资料，了解生产厂家对机床基础的具体要求和组装要求，做好安装前的准备工作。
3.部件组装机床组装前要把导轨和各滑动面、接触面的防绣涂料清洗干净，把机床各部件，如数控柜、电气柜、立柱、刀库、机械手等组装成整机。
组装时必须使用原来的定位销、定位块等定位元件，以便保证调整精度。
4.油管、气管的连接根据机床说明书中的电气接线图和气、液压管路图，将有关电缆和管道按标记一一对号接好。
连接时特别要注意可靠的接触及密封，否则试机时，漏油、漏水，给试机带来麻烦。
油管、气管连接中要特别防止异物从接口中进入管路，造成整个液压、气压系统故障。
电缆和管路连接完毕后，做好各管线的固定，安装防护罩壳，保证整齐的外观。
5.数控系统的连接1）外部电缆的连接主要指数控装置与MDI/CRT单元、强电控制柜、机床操作面板、进给伺服电动机和主轴电动机动力线、反馈信号线的连接等，这些连接必须符合随机提供的连接手册的规定。
数控机床安装与调试考核要求
数控机床安装与调试考核要求一、理论知识考核要求1.考核内容：包括数控机床的基本构造、工作原理、主要技术参数等。
2.考核形式：书面考试，要求考生能够详细解答相关问题。
3.考核标准：理论知识掌握准确、全面，能够理解并解释数控机床的相关概念。
二、机床安装考核要求1.考核内容：包括机床的基础安装、主轴装配、液压系统的安装等。
2.考核形式：实际操作，要求考生能够独立完成机床的安装工作。
3.考核标准：机床安装准确、牢固，各部件连接可靠，符合机床的安装规范和要求。
1.考核内容：包括机床各轴的平行度、垂直度的调试，刀具测量，加工程序的输入等。
2.考核形式：实际调试，要求考生能够独立完成机床的调试工作。
3.考核标准：机床调试准确、有效，各轴运动平稳，各功能正常，加工程序输入正确无误。
四、安全操作考核要求1.考核内容：包括机床的操作安全知识、安全操作规程等。
2.考核形式：口头答辩，要求考生能够对机床操作过程中的安全问题进行合理解释和回答。
3.考核标准：考生对机床操作安全知识了解全面，能够正确运用安全操作规程，有效避免事故发生。
五、实际加工考核要求1.考核内容：根据规定的工件图纸和加工要求，对机床进行实际加工操作。
2.考核形式：实际操作，要求考生能够独立完成规定的加工任务。
3.考核标准：加工零件尺寸精度符合要求，加工表面质量好，工艺流程正确，能够独立完成整个加工过程。
以上是数控机床安装与调试考核要求的基本内容，通过考核能够明确人员的素质能力，提高工作质量和效率，确保数控机床的安全和正常运行。
数控机床调试知识点总结
数控机床调试知识点总结一、数控机床调试概述数控机床调试是指在数控机床安装、调试及使用过程中的一系列工作，目的是使数控机床能够正常运转，并且满足工件加工的要求。
数控机床调试是数控机床的重要环节，对于提高数控机床的加工精度和效率具有重要作用。
数控机床调试工作主要包括机床设备及附件的安装、电气系统的调试、传感器及执行机构的调试以及数控系统的参数设置和调试等内容。
二、数控机床调试技术要点1.数控机床设备及附件的安装数控机床设备及附件的安装是数控机床调试的第一步。
正确的安装可以有效地保障数控机床的正常运行。
在安装过程中，必须按照数控机床的安装图纸进行布置，确保每个零部件的位置准确无误。
另外，需要特别注意的是在安装过程中要进行合理的设备传动、夹具的安装，以及床身的水泥基础的浇筑，这些都是数控机床正常运行所必需的。
2.电气系统的调试数控机床的电气系统包括主要电路、控制电路、辅助电路等。
在调试电气系统时，需要对电气柜内电路进行检查，确保各种电缆连接正确，不互相搭线、短路、断路等现象。
此外，还需要对电气元件如接触器、断路器、继电器等进行检查和调试。
在电气系统调试完成后，还需要进行电气故障预防性测试，确保数控机床在运行过程中不会发生电气故障。
3.传感器及执行机构的调试传感器及执行机构是数控机床的重要组成部分，对于数控机床的精度、稳定性和可靠性有重要影响。
在调试这些部分时，需要仔细检查各种传感器的接线是否正确，传感器的灵敏度是否适当。
对于执行机构如伺服电机、液压执行机构等，需要进行调试以确保其运转准确、平稳。
4.数控系统的参数设置和调试数控系统是数控机床的核心部分，通过对数控系统的参数设置和调试可以有效地提高数控机床的加工精度和效率。
在进行数控系统的参数设置和调试时，需要根据具体的工件加工要求设置数控系统的加工参数，如进给速度、主轴转速、加工路径等。
此外，还需要对数控系统的各个功能进行测试，确保各种功能可以正常运行。
数控机床的安装调试与验收教案
数控机床的安装调试与验收教案第一篇：数控机床的安装调试与验收教案【课题编号】—项目五【课题名称】数控机床的安装调试与验收【教学目标与要求】一、知识目标1.了解数控机床安装的前期准备工作和正确安装知识。
2.了解数控机床调试流程及调试项目，和有关检测仪器的使用方法。
3.了解数控机床验收流程及验收项目。
二、能力目标1.能按机床说明书要求，熟悉正确安装数控机床的流程，并能用必要的仪器检测调试项目。
2.能够按调试项目验收并修整数控机床，达到安装的精度要求。
三、素质目标1.了解正确安装数控机床对提高机床使用精度的影响，重视数控机床的安装与调试工作。
2.了解数控机床的调试项目和使用的仪器、设备，以及调试流程。
四、教学要求1.了解数控机床安装的准备工作内容和安装环境要求。
2.了解数控机床的安装过程、调试项目和调试流程。
3.通过检测项目所达到的精度要求，能够判断机床安装能否达到使用的合格要求。
【教学重点】1.数控机床的调试项目和调试流程。
2.检测调试项目的精度及修正。
【难点分析】对调试的项目做修整，达到说明书的精度要求。
【分析学生】安装调试机床是一件非常重要的工作，数控机床在生产时已经达到了各项精度指标，但是如果得不到正确的安装，将可能达不到机床出厂前的精度要求，导致机床不能正常的工作，或缩短机床的使用寿命，所以要十分重视数控机床的安装和调试工作。
验收数控机床时，要严格按调试项目逐一检测，不要嫌麻烦。
验收机床的责任重大。
【教学思路设计】用多媒体教学资源演示数控机床检测项目和使用的仪器设备，或到现场示范教学。
【教学安排】8学时【教学过程】一、安装数控机床前期准备工作1.选择场地检查设备安装场地是否具备数控机床工作的基本条件，包括：电源、温度、湿度、光线、振动、信号干扰等。
2.开箱检查数控机床注意开箱时需要有相关人员到场后才可打开包装，应由卖方工厂人员开箱，保证设备合格。
注意检查：合格证、出厂进度检测证明、说明书、图样资料、附件和检查机器外形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床设备安装与调
试
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
数控机床安装调试数控机床的安装和调试
无论是数控机床还是一些仪器产品，在使用之前都需要进行安装调试。
安装调试是否正确合理在很大程序上决定了这台数控机床能否发挥正常的经济效率以及它本身的使用寿命，这对数控机床的生产厂和用户厂都是必须面对的事情。
当一台数控机床运到工厂后，必须通过安装、调试和验收合格后，才能投入正常的生产。
故数控机床的安装、调试和验收是机床使用前期的一个重要环节。
数控机床在生产厂家生产出来后，已经对机床进行了各项必要和检验，检验合格后才能出厂。
对于中、大型数控机床，由于机床的体积较大，不方便运输，必须解体后分别运输到用户后再重新组装和调试，方可使用。
而对于小型机床，在运输的过程中无须对机床进行解体，故机床的安装、调试和验收工作相对来讲是比较简单。
机床运到用户后，进行简单的连线、机床水平调整和试切后，就可正式投入使用，所需的工具也比较简单。
下面就介绍一下小型数控机床的安装、调试和验收要求。
安装调试不仅要有理论知识，更重要的是有一定的经验的积累，理论赋予实践，实践才是关键。
只有真正的操作了才能发现这里面的大学问，
一数控机床的初步安装内容包括：
1、根据机床的要求，选择合适的位置摆放机床。
2、阅读机床的资料，以保证正确使用数控机床。
二电线连接
这部分内容主要是机床的总电源连接，这个步骤虽然十分简单，但若此步做得不好，会引起不必要的麻烦，甚至会产生严重的后果，下面介绍一下电源连接时的注意事项： 1、输入电源电压和频率的确认。
目前我国电压的供电为：三相交流380V；单相220V。
国产机床一般是采用三相380V,频率50Hz供电,而有部份进口机床不是采用三相交流380V,频率50Hz供电,而这些机床都自身已配有电源变压器,用户可根据要求进行相应的选择,下一步就是检查电源电会的上下波动,是否符合机床的要求和机床附近有无能影响电源电源电的大型波动,若电压波动过大或有大型设备应加装稳不器.电源供电电不波动大,产生电气干扰,机床会影响机床的稳定性. 2、电源相序的确认,当相序接错时,有可能使控制单元的保险丝熔断,检查相序的方法比较简单,用相序到接下图测量,当相序表顺时针旋转,相序相正确,反之相序错误,这时只要将U V W 三相中任二根电源线对调即可.
三、数控机床调试与性能检验完成上面所述的电源连接，再参照机床机床说明书，给机床各部件加润滑油。
接着可以进行机床调试环节。
机床调试可按以下几个步骤进行：
1、机床几何精度的调试
在机床摆放粗调整的基础上，还要对机床进行进一步的微调。
这方面主要是精调机床床身的水平，找正水平后移动机床各部件，观察各部件在全行程内机床水平的变化，并相应调整机床，保证机床的几何精度在允许范围之内。
2、机床的基本性能检验
（1）机床/系统参数的调整
主要调整根据机床的性能和特点去调整。
①各进给轴快速移动速度和进给速度参数调整。
②各进给轴加减整常数的调整。
③主轴控制参数调整。
④换刀装置的参数调整。
⑤其它附助装置的参数调整。
如：液压系统、气压系统
（2）主轴功能
①手动操作选择低、中、高三档转，主轴连续进行五次正转反转的起动、停止，检验其动作的灵活性和可靠性，同时检查负载表上的功率显示是否符合要求。
②手动数据输入方式（MDI）使主轴由低速开始，逐步提高到允许的最高速度。
检查转速是否正常，一般允许误差不能超过机床上所示转速的土10%，在检查主轴转速的同时观察主轴噪声、振动、温升是否正常，机床的总噪声不能超过80Db。
③主轴准停连续操作五次以上，检查其动作的灵活性和可靠性。
（3）各进给轴的检查
①手动操作对各进给轴的低、中、高进给和快速移动，移动比例是否正确，在移动时是否平稳、畅顺，有无杂音的存在。
②手动数据输入方式（MDI）通过G00和G01F指令功能，检测快速移动和各给速度。
（4）换刀装置的检查
检查换刀装置在手动和自动换刀的过程中是否灵活、牢固。
①手动操作检查换刀装置在手动换刀的过程中是否灵活、牢固。
②自动操作检查换刀装置在自动换刀的过程中是否灵活、牢固。
（5）限位、机械零点检查
①检查机床的软硬限位的可靠性。
软限位一般由系统参数来确定；硬限位是通过行程开关来确定，一般在各进给轴的极限位置，因此，行程开关的可靠性就决定了硬限位的可靠性。
②回机械零用回原点方式，检查各进给轴回原点的准确性和可靠性。
（6）其它附助装置检查如、液压系统、气压系统、冷却系统、照明电路等的工作是否正常。
3、数控机床稳定性检验
数控机床的稳性也是体现数控机床性能的重要指标。
若一台数控机床不能保持长时间稳定工作，加工精度在加工过程中不断变化，在加工过程中要不断测量工件修改尺寸，造成加工效率下降，从而体现不出数控机床的优点。
为了全面地检查机床功能及工作可靠性，数控机床在安装调试后，应在一定负载或空载下进行较长一段时间的自动运行考验。
自动运行的时间，国家标准GB9061-88中规定：数控机床为16h以上（含16h），要求连续运转。
在自动运行期间，不应发生任何故障（人为操作失误引起的除外）。
若出现故障，故障排除时间不能超过1 h，否则应重新开始运行考验。
4、机床的精度检验
（1）机床的几何精度检验机床的几何精度是综合反映该设备的关键机械零部件和组装后几何形状误差。
数控机床的基本性能检验与普通机床的检验方法差不多，使用的检测工具和方法也相似，每一项要独立检验，但要求更高。
所使用的检测工具精度必须比所检测的精度高一级。
其检测项目主要有：①X、Y、Z 轴的相互垂直度。
②主轴回转轴线对工作台面的平行度。
③主轴在Z轴方向移动的直线度④主轴轴向及径向跳动。
（2）机床的定位精度检验
数控机床的定位精度是测量机床各坐标轴在数控系统控制下所能达到的位置精度。
根据实测的定位精度数值判断机床是否合格。
其内容有：
①各进给轴直线运动精度。
②直线运动重复定位精度。
③直线运动轴机械回零点的返回精度。
（3）机床的切削精度检验
机床的切削精检验，又称为动态精度检验，其实质是对机床的几何精度和定位精度在切削时的综合检验。
其内容可分为单项切削精度检验和综合试件检验①单项切削精度检验包括：直线切削精度、平面切削精度、圆弧的圆度、圆柱度、尾座套筒轴线对溜板移动的平行度、螺纹检测等②综合试件检验：根据单项切削精度检验的内容，设计一个具有包括大部分单项切削内容的工件进行试切加工，来确定机床的切削精度。
内容来源网络，由深圳机械展收集整理！
更多相关内容，就在深圳机械展！。
