第六章 隧道钻爆法开挖施工技术

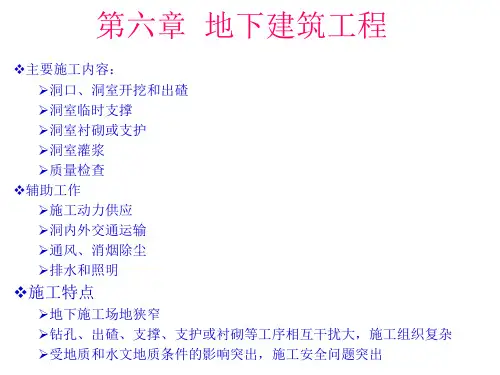

水利工程施工 第六章 地下建筑工程
2.2 爆破开挖轮廓控制
2.3 钻孔爆破循环作业
第六章地下建筑工程
一. 平洞与大断面洞室开挖－平洞/先拱后墙/先墙后拱/ 先加固后开挖 二. 新奥法施工与TBM－支护原理/支护形式/TBM 三. 案例：大型地下工程－奥林匹克地下体育场/那不勒 斯地铁/广州地铁 一.地下工程施工 1.特点 施工于地下，场地受限制，干扰大，施工组织 复 杂，安全问题突出，受不良地质条件影响极大 2.工作项目 洞室开挖，出渣，临时支撑，衬砌支护， 洞室灌浆，质量检查 3.危险 塌方，涌水，流砂，地热，有害气体
主要内容
1. 2. 3. 4. 5. 6. 地下建筑工程的施工顺序 钻孔爆破法开挖 (重点) 掘进机开挖 衬砌施工 喷锚支护 (难点) 地下工程施工辅助作业
1 地下建筑工程的施工顺序
1.1 1.2 1.3 1.4 平洞施工工作面 平洞施工的程序 (重点) 大断面洞室的施工程序 竖井的施工程序 (难点)
二.围岩分类
根据洞室围岩性质，判断围岩是否稳定，确定山岩压力，提出支护设计 方案和确定施工方法。目前我国地下工程施工设计中经常采用的围岩分类主 要有六种： （1）水工技术规范中的围岩分类。SDJ 212—83 （水工建筑物地下工程施工技 术规范》围岩分类；SDJ134—84《水工隧洞设计规范》围岩分类。 （2）国家标准中的围岩分类。GBJ86—85《锚杆喷射混凝土支护技术规范》， 冶金、煤炭工业系统多采用该规范中围岩分类法。 （3）普氏分类法。普罗托奇雅可诺夫根据岩石坚固系数t和岩体弱化系数A，对 围岩进行分类，坚固岩体中大多采用普氏分类法。 （4）比耶涅夫斯基岩体地质力学分类。该分类法的优点是综合考虑岩石的单轴 抗压强度、RQD、节理状态、节理间距、地下水等五个综合因素，确定围岩 等级，再根据节理产状进行修正，最后确定将围岩分成五个等级，具有工程 意 （5）巴顿分类。挪威著名人士N.巴顿根据岩石质量对围岩进行定量评价、分类。 我国很多工程多采用巴顿围岩分类法。 （6）水电地下工程围岩分类法。该方法首先根据洞室围岩变形破坏基本类型、 形式、岩体完整性、岩石强度、岩体结构和地下水等综合因素影响，定性评 价围岩分类，然后再根据围岩稳定性及其变形破坏等有关要素指标对围岩进 行定量分类。不同的是对水文地质的影响考虑更进一步，对地下水渗透量、 涌水状态、压力水头值都深入研究。
钻爆法隧道施工技术
大管棚
三 、洞口工程
三 、洞口工程
隧道洞口工程一般包括洞口边、仰坡开挖、防护，端墙、翼墙、 挡墙等洞门圬工；洞口边仰坡排水系统；洞口检查设备安装、洞口 加强段及缓冲结构等。
隧道洞口地段一般地质条件差，且地表水汇集，施工时要结合洞 外场地和相邻工程的情况，全面考虑、妥善安排、及早施工。隧道 洞口和洞口段施工时要制定完善的进洞方案——高风险点！
（2）软弱围岩及不良地质隧道应由设计单位进行专项超前地质 预报设计，及时收集分析预报资料，完善设计方案并指导施工。
二 、超前支护
二 、超前支护
1、常用超前支护型式
Ø超前锚杆
常用超前支护型式
Ø超前小导管 Ø超前管棚；
二 、超前支护
2、超前锚杆
(1)、概要
在隧道开挖前，沿隧道拱部开 挖轮廓线按一定外插角度安设直径 20～25mm、长度3～5m的钢筋 ，进行围岩加固。
四 、开挖方法
3、环形开挖预留核心土法
环形开挖预留核心土法是先开挖上部弧形导坑、留核心土上平台， 再开挖下部两侧边墙、中部核心土的隧道开挖方法（根据地质条件、 断面大小，可采用两或三台阶开挖），是在特殊条件下采用的一种 工法。
2~3 m
2~3 m
2~3 m
四 、开挖方法
3、环形开挖预留核心土法
四 、开挖方法
耗工费时，目前现场一般使用很少！
二 、超前支护
3、超前小导管
(1)、概要
是在隧道开挖前，沿隧道拱部开挖轮廓线按一定外插角度设直 径32～60mm、长度2.5～6m的钢管，与钢架联合使用并连成一 体，必要时利用小导管注浆对围岩超前加固的支护方式。
一般用于Ⅳ～Ⅵ级围岩、软弱破碎围岩或断层及其影响带、浅 埋和洞口等地段。对岩爆控制作用明显！
钻爆法隧道施工方法
钻爆法隧道施工方法钻爆法是一种常用的隧道施工方法，其特点是利用钻机进行钻孔，然后通过爆破将岩石炸碎，最后清除碎石进行隧道开挖。
以下是关于钻爆法隧道施工方法的相关参考内容：一、钻爆法隧道施工的流程及步骤1. 剖沟定线：首先根据规划要求，在地表上进行剖沟，确定隧道的位置和走向。
2. 钻孔预判：根据地质情况和设计要求，通过调查、取样和地质勘察等手段，对待施工区域的岩石性质和特征进行预判。
3. 钻孔布距：按设计要求和地质情况，合理布置钻孔位置和孔距。
4. 钻孔施工：使用钻机进行钻孔作业，根据地质情况，选择合适的钻头和钻具进行钻孔操作。
5. 填充装药：在钻孔中注入爆炸药物，用以破碎岩石。
6. 爆破作业：由专业爆破工程师进行爆破作业，按照设计要求执行爆破方案。
7. 清理碎石：爆破完成后，使用挖掘机和运输车等设备进行碎石清理，将炸碎的岩石搬运出隧道。
8. 衬砌施工：在隧道开挖完成后，对施工区域进行衬砌，以确保隧道的结构牢固和安全。
9. 其他工序：根据具体施工情况，可能还需要进行其他工序，如排水、通风、电气等。
二、钻爆法隧道施工方法的优缺点1. 优点：- 适用范围广：钻爆法适用于各种不同岩石类型和地质情况，包括软岩、硬岩、砂岩等。
- 施工速度快：相比其他隧道施工方法，钻爆法具有较快的施工速度，能够在短时间内完成大量的隧道开挖。
- 工艺可控：通过调整钻孔布距、爆破参数等，可以对施工过程进行精确控制，以应对复杂的地质情况。
- 经济效益好：钻爆法施工工艺简单，设备成本较低，同时施工速度快，因此具有较好的经济效益。
2. 缺点：- 环境污染：钻爆法施工过程中会产生大量噪音、粉尘和振动，对周围环境和居民产生一定的影响。
- 安全风险：爆破作业存在一定的安全风险，对施工人员和周围环境需要进行严格的安全措施和防范措施。
三、钻爆法隧道施工的注意事项1. 合理布局孔距和孔深：根据地质情况和设计要求，合理布置钻孔位置和孔距，以确保施工质量和安全。
第六章隧道钻爆法开挖施工技术
第六章隧道钻爆法开挖施工技术6。
1 隧道爆破的基本概念隧道开挖爆破是单自由面条件下的岩石爆破,爆破条件往往是很差的，要求的爆破技术较高。
特点是:爆破自由面少，一般只有一个自由面，而且是大致与炮眼方向垂直。
炮眼数目与炸药消耗量多.隧道开挖爆破涉及的主要名词如下：掏槽、光面爆破、预裂爆破。
循环进尺：一次开挖爆破的隧道进尺。
炮眼间距：同一并排两相邻炮眼的中心距离。
抵抗线：药包中心至自由面的最小距离.炮眼利用率:实际循环进尺与炮眼深度之比。
掏槽眼：开挖断面中部偏下，最先起爆的炮眼。
辅助眼：掏槽眼之外、周边眼之内的所有炮眼。
周边眼：周边轮廓线上的炮眼。
底板眼：隧道底边上的炮眼。
炸药的敏感度。
爆力和猛度。
炸药爆炸的稳定性。
6.2。
1.1 全断面开挖法适用条件：岩石坚固性中等以上、裂隙节理不发育、围岩整体性较好、断面小于100M2。
优点：可采用深孔爆破、空间大、通风容易、宜采用大型机械。
6。
2。
1.2 台阶开挖法适用条件：岩石坚固性中等以下、裂隙节理发育、围岩整体性较差。
台阶开挖法又分为:正台阶开挖法反（倒）台阶开挖法6。
2.1。
3 导洞开挖法导洞开挖法：根据主导洞位置分为上导洞、下导洞、侧导洞。
6.2.2 影响开挖方法的因素一、地质条件二、洞室的断面面积三、洞室的支护形式四、装运条件五、施工队伍与设备条件6.3 隧道爆破技术工作面的炮眼根据不同的功能分为：（1）掏槽眼（又名掏心眼）（2）辅助眼（又名崩落眼）(3)周边眼。
6。
3。
1 爆破参数隧道掘进爆破技术主要包括以下几个问题：正确确定爆破参数；选择合理的炮眼排列方式；采用有效的控制轮廓措施；解决施工操作中的安全问题。
一、爆破参数的确定原则其主要标志应当是：炮眼利用率高,应在90％以上；巷道断面轮廓合乎规格，超欠挖量不大，对围岩破坏小;岩堆比较集中，岩块大小合适，有利于装岩运输;炮眼数目少,爆破材料消耗少。
二、爆破参数爆破参数是指爆破工作中的主要技术指标。
它包括：炸药消耗量、炮眼直径、炮眼深度、炮眼数目、炮眼利用率、最小抵抗线等.6.3。
隧道钻爆法施工作业
隧道钻爆法施工作业隧道钻爆法施工的主要工序有开挖、出碴、支护和衬砌。
它的施工过程是在地层中挖出土石，以形成符合设计的隧道断面轮廓，并进行必要的支护和衬砌，以控制围岩的变形，确保隧道长期安全使用。
为了保证主要工序的进行，尚需配备必要的动力和机械设备，以及其它必要的通风、照明、防排水、防尘等设施。
第一节钻爆开挖钻爆开挖作业是隧道钻爆法施工中首要的一项，它是在岩体上钻凿出一定孔径和深度的炮眼，并装上炸药进行爆破，从而达到开挖的目的。
开挖作业占整个隧道施工工程量的比重较大，造价约占20％～40％，是隧道施工中较关键的基本作业。
对于开挖作业应做到以下要求。
1．按设计要求开挖出断面（包括形状、尺寸、表面平整、超欠挖等要求）；2．石碴块度（石碴大小）适中，抛掷范围相对集中，便于装碴运输；3．钻眼工作量少，掘进速度快，少占作业循环时间，并尽量节省爆破器材；4．爆破在充分发挥其能力的前提下，减小对围岩的震动破坏，以保证围岩的稳定；5．减少对施工用机具设备及支护结构的破坏，减少对周围环境的破坏（特别是隧道洞口地段爆破时）。
一、爆破破岩作用机理及有关概念炸药的爆破反应是有机物的氧化还原反应，具有高温、高压和高速度的特点。
炸药的爆炸过程是爆轰波的传播过程，也是爆炸生成气体和初始做功的过程，当炸药在岩(土)体中爆炸时，爆轰波轰击岩面，以冲击波形式向岩体内部传播，形成动态应力场。
冲击波作用时间极短，能量密度极高，使炮孔周围岩石产生粉碎性破坏。
爆炸气体静压和膨胀做功，有使岩石质点作远离药包中心运动的倾向，岩体受切向拉力，其强度达到岩石抗拉强度时，则岩石破坏，产生径向裂隙。
在爆炸结束的瞬间，随着温度的下降，气体逸散，介质又为释放压缩能而回弹，从而又可能产生环向裂缝。
在爆破力作用下，在偏离径向450的方向上还可能产生剪切裂缝。
在这些裂缝的交错切割和剩余爆破力的作用下，岩石即被破碎和移位。
（一）无限介质中的爆破作用假定将药包埋置在无限介质中进行爆破，则在远离药包中心不同的位置上，其爆破作用是不相同的。
隧道钻爆法施工方法
隧道钻爆施工方法1 全断面开挖法地下工程断面采用一次开挖成型(主要是爆破或机械开挖)的施工方法叫全断面开挖法。
该法的优点是可以减少开挖对围岩的扰动次数，有利于围岩天然承载拱的形成；工序简单，便于组织大型机械化施工；施工速度快，防水处理简单。
缺点是对地质条件要求严格，围岩必须有足够的自稳能力。
另外，机械设备配套费用也较大。
1.1 施工顺序全断面开挖法施工主要工序：使用移动式钻孔台车，首先全断面一次钻孔，并进行装药连线，然后将钻孔台车后退到50m以外的安全地点，再起爆，一次爆破成型，出渣后钻孔台车再推移至开挖面就位，开始下一个钻爆作业循环。
同时，施作初期支护，铺设防水隔离层(或不铺设)，进行二次模筑衬砌。
全断面开挖法施工顺序:①全断面开挖；②喷锚支护；③灌注衬砌。
开挖顺序见下图3.1-1所示。
图3.1-1 全断面开挖法施工顺序全断面开挖法施工作业程序及各工序合理间距如下图所示(单位：m)。
图3.1-2 全断面开挖作业程序及间距1.2 施工工艺流程全断面开挖工艺流程见下图3.1-3所示。
注：1．钻孔；2．装药、爆破；3．初喷；4．装渣；5．量测；6．局部挂网；7．复喷；8．挖沟、铺底超前；9．铺防水板；10．模筑衬砌。
图3.1-3全断面开挖工艺流程1.3 施工要点(1)开挖断面大，炮眼数量多，炮眼深度一般为3.5～5m，宜均匀布置每台凿岩机任务，使钻眼作业同时完成。
(2)钻爆和装运顺序作业，工序安排必须紧密配合，衬砌与开挖间距应能满足台车退避到安全地点和爆破不损坏圬工等要求。
(3)加强运输调度工作和合理配备装运机械，并宜采用连续装碴作业设施。
(4)当顶部围岩破碎时，应及时支护，先初喷后复喷，并增加机械手进行复喷作业，以利于稳定地层和加快施工进度。
(5)尽可能采用衬砌模板台车，配合混凝土浇注机或输送泵施工将拱墙一次完成；铺底混凝土必须提前施作，且不滞后200m；当地层较差时铺底应紧跟，这是确保施工安全和质量的重要做法。
