梁结构应力分布ANSYS分析(业界借鉴)
Ansys工字梁建模与应力分析
工字梁建模与应力分析所示为一工字钢梁，两端均为固定端，其截面尺寸为，。
试建立该工字钢梁的三维实体模型，并在考虑重力的情况下对其进行结构静力分析。
其他已知参数如下：弹性模量（也称杨式模量）E= 206GPa；泊松比；材料密度；重力加速度；作用力Fy作用于梁的上表面沿长度方向中线处，为分布力，其大小Fy=-5000N 四、步骤（二）单元类型、几何特性及材料特性定义1定义单元类型。
点击主菜单中的“Preprocessor>ElementType >Add/Edit/Delete”，弹出对话框，点击对话框中的“Add…”按钮，又弹出一对话框（图26），选中该对话框中的“Solid”和“Brick 8node 45”选项，点击“OK”，关闭图26对话框，返回至上一级对话框，此时，对话框中出现刚才选中的单元类型：Solid45，如图27所示。
点击“Close”，关闭图27所示对话框。
注：Solid45单元用于建立三维实体结构的有限元分析模型，该单元由8个节点组成，每个节点具有X、Y、Z方向的三个移动自由度。
2．定义材料特性。
点击主菜单中的“Preprocessor>Material Pro ps >Material Models”，弹出窗口如图28所示，逐级双击右框中“Structural\ Linear\ Elastic\ Isotropic”前图标，弹出下一级对话框，在“弹性模量”（EX）文本框中输入：，在“泊松比”（PRXY）文本框中输入：，如图29所示，点击“OK”按钮，回到上一级对话框，然后，双击右框中的“Density”选项，在弹出对话框的“DENS”一栏中输入材料密度：7800，点击“OK”按钮关闭对话框。
最后，点击图2-31所示窗口右上角“关闭”该窗口。
（三）工字钢三维实体模型的建立1．生成关键点。
所示的工字钢梁的横截面由12个关键点连线而成，其各点坐标分别为：1（,0,0）、2（,0,0）、3（,,0）、4（,,0）、5（,,0）、6（,,0）、7（,,0）、8（,,0）、9（,,0）、10（,,0）、11（,,0）、12（,,0）。
梁结构应力分布ANSYS分析
J I A N G S U U N I V E R S I T Y 先进制造及模具设计制造实验梁结构应力分布ANSYS分析学院名称：机械工程学院专业班级：研1402学生姓名：XX学生学号：S14030622015年5 月梁结构应力分布ANSYS分析（XX，S1403062，江苏大学）摘要：本文比较典型地介绍了如何用有限元分析工具分析梁结构受到静力时的应力的分布状态。
我们遵循对梁结构进行有限元分析的方法，建立了一个完整的有限元分析过程。
首先是建立梁结构模型，然后进行网格划分，接着进行约束和加载，最后计算得出结论，输出各种图像供设计时参考。
通过本论文，我们对有限元法在现代工程结构设计中的作用、使用方法有个初步的认识。
关键词：梁结构；应力状态；有限元分析；梁结构模型。
Beam structure stress distribution of ANSYSanalysis（Dingrui, S1403062, Jiangsu university）Abstract: This article is typically introduced how to use the finite element analysis tool to analyze the stress of beam structure under static state distribution. We follow the beam structure finite element analysis method, established the finite element analysis of a complete process. Is good beam structure model is established first, and then to carry on the grid, then for constraint and load, calculated the final conclusion, the output of images for design reference. In this article, we have the role of the finite element method in modern engineering structural design, use method has a preliminary understanding.Key words: beam structure; Stress state; The finite element analysis; Beam structure model.1引言在现代机械工程设计中，梁是运用得比较多的一种结构。
用ANSYS分析钢筋混凝土梁的应力
!E.92 /=& O! E.92 /=& BEF^]DR /=& OB EF^]DR /=& OB E^F9R CC
%&
广东科技
ＧＵＡＮＧＤＯＮＧＫＥＪＩ
广东科技
工程管理
科技 ・ 企业 ・ 管理
/(3 梁的 # 方向应力
/;3 梁的 $% 平面剪力
/03 梁的 $ 方向应力
/,3 梁的 % 方向应力
沿梁高度 四条边进行划分， 沿梁宽度方向分为 I 等份， 方向分为 F! 等份。在 ;$%=$5>%<<5$3/%<@S556 定为映射网格， 单元为四边形单元， 划分后的截面如图
. 所示。
在 ;$%=$5>%<<5$ 23/5-%601P 23T=%$&+% 2 3)*+$,-%
#G4W4 软
件计算值
算例 "、
图 ! 是一个简支混凝土梁模型。梁截面 ?! 梁长 8ADBBBCC 。 设混凝土的弹 @A!BBCC !9BBCC ， 性模量为 .EB !FB 9GHCC !， 梁的跨中有一向下的集中荷 载 FBBBBG 。比较经典材料力 学 方 法 与 有 限 元 方 法 计 算的结构跨中挠度与简支梁的最大、 最小应力。 图 " 梁截面的网格划分
图 ! 梁的应力分布
从表 ! 可以看到，用 "#$%$ 与材料 力 学 公 式 计 算的简支梁 & 方向最大拉应力比较接近，但 & 向最大 压应力、 最大与最小剪应力的结果却相差较大。 以最大 压应力为例 ， 考 察 图 ’( 可 以 发 现 ， 最大压应力发生在 集中荷载作用的附近区域，该区域由于应力集中导致 了最大压应力的产生。而采用材料力学计算公式计算 的应力值则不能反映出这种应力集中的存在。 同样， 最 大与最小剪应力也是发生在集中荷载的附近。从表 ! 还可以看到， 两种方法计算的最大挠度非常接近， 证明 了 "#$%$ 中 采 用 $)*+,-’ 模 拟 混 凝 土 单 元 计 算 是 适 当的。 另外， 采 用 "#$%$ 还 可 以 得 到 简 支 梁 . 方 向 /图 或者是第一主应力与 ’0 1与 2 方向 /图 ’, 3的应力分布，
ansys工程实例(4经典例子)
输气管道受力分析（ANSYS建模）任务和要求：按照输气管道的尺寸及载荷情况,要求在ANSYS中建模，完成整个静力学分析过程。
求出管壁的静力场分布。
要求完成问题分析、求解步骤、程序代码、结果描述和总结五部分。
所给的参数如下：材料参数：弹性模量E=200Gpa; 泊松比0.26；外径R₁=0.6m；内径R₂=0.4m；壁厚t=0.2m。
输气管体内表面的最大冲击载荷P为1Mpa。
四.问题求解（一）．问题分析由于管道沿长度方向的尺寸远大于管道的直径，在计算过程中忽略管道的端面效应，认为在其长度方向无应变产生，即可将该问题简化为平面应变问题，选取管道横截面建立几何模型进行求解。
（二）．求解步骤定义工作文件名选择Utility Menu→File→Chang Jobname 出现Change Jobname对话框，在[/FILNAM] Enter new jobname 输入栏中输入工作名LEILIN10074723，并将New log and eror file 设置为YES，单击[OK]按钮关闭对话框定义单元类型1)选择Main Meun→Preprocessor→Element Type→Add/Edit/Delte命令，出现Element Type 对话框，单击[Add]按钮，出现Library of Element types对话框。
2）在Library of Element types复选框选择Strctural、Solid、Quad 8node 82,在Element type reference number输入栏中出入1，单击[OK]按钮关闭该对话框。
3. 定义材料性能参数1）单击Main Meun→Preprocessor→Material Props→Material models出现Define Material Behavion 对话框。
选择依次选择Structural、Linear、Elastic、Isotropic选项，出现Linear Isotropic Material Properties For Material Number 1对话框。

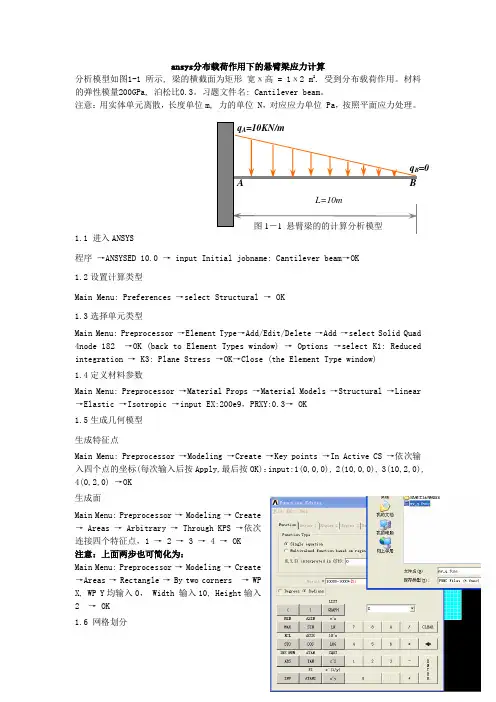

ansys分布载荷作用下的悬臂梁应力计算
ansys 分布载荷作用下的悬臂梁应力计算分析模型如图1-1 所示, 梁的横截面为矩形 宽х高 = 1х 2 m 2. 受到分布载荷作用。
材料的弹性模量200GPa, 泊松比0.3。
习题文件名: Cantilever beam 。
注意：用实体单元离散，长度单位m, 力的单位 N ，对应应力单位 Pa ，按照平面应力处理。
1.1 进入ANSYS 程序 →ANSYSED 10.0 → input Initial jobname: Cantilever beam →OK1.2设置计算类型Main Menu: Preferences →select Structural → OK1.3选择单元类型Main Menu: Preprocessor →Element Type→Add/Edit/Delete →Add →select Solid Quad 4node 182 →OK (back to Element Types window) → Options →select K 1: Reduced integration → K3: Plane Stress →OK→Close (the Element Type window)1.4定义材料参数Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX:200e9，PRXY:0.3→ OK1.5生成几何模型生成特征点Main Menu: Preprocessor →Modeling →Create →Key points →In Active CS →依次输入四个点的坐标(每次输入后按Apply,最后按OK)：input:1(0,0,0), 2(10,0,0), 3(10,2,0), 4(0,2,0) →OK生成面Main Menu: Preprocessor → Modeling → Create→ Areas → Arbitrary → Through KPS →依次连接四个特征点，1 → 2 → 3 → 4 → OK注意：上面两步也可简化为：Main Menu: Preprocessor → Modeling → Create→Areas → Rectangle → By two corners → WPX, WP Y 均输入0， Width 输入10, Height 输入2 → OK1.6 网格划分=0Main Menu: Preprocessor →Meshing →Mesh Tool→(Size Controls) lines: Set →拾取长边: OK→input NDIV: 50→Apply→拾取短边: →input NDIV: 10 →OK →(back to the mesh tool window)Mesh: Areas, Shape: Quad, Mapped →Mesh →Pick All (in Picking Menu) → Close( the Mesh Tool window)1.7 模型施加约束给左边施加固定约束Main Menu: Solution →Define Loads →Apply →Structural→Displacement → On lines →选左边线→OK →select 第一行: ALL DOF →第四行 VALUE 选 0: → OK给梁的上边施加线性分布载荷ANSYS 命令菜单栏: Parameters →Functions →Define/Edit→1) 在下方的下拉列表框（第三行）内选择X作为设置的变量；2) 在Result窗口中出现{X},写入所施加的载荷函数（力的单位：N）：10000-1000*{X}；3) File → Save 输入my_q(文件扩展名：func) →返回：Parameters →Functions →Read from file：将需要的my_q.func文件打开，任给一个参数名qq， Local coordinatesystem id for (x,y,z) 栏选0→OKUtility menu → plotctrls → Symbols → Show pres andconvect as 表框内的Face outline下拉改为 arrowsMain Menu: Solution →Define Loads →Apply →Structural →Pressure →On Lines →拾取梁的上层线→OK →在下拉列表框中选择：Existing table →Apply →选择需要的载荷参数名qq→OKsolution→load step opts→write LSFile输入文件名（注意：显示的载荷箭头应当沿着长度有长短不同）1.8 分析计算Main Menu: Solution →Solve →Current LS →OK(to close the solve Current Load Step window) →OK1.9 结果显示Main Menu: General Postproc →Plot Results →Deformed Shape… → select Def + Undeformed →OK (back to Plot Results window)→Contour Plot →Nodal Solu…→select: Stress → X Component of stress → OK1.10 退出系统ANSYS Utility Menu: File →Exit→ Save Everything→ OK。
ansys应力分布曲线
ansys应力分布曲线
在ANSYS中，绘制应力分布曲线的一般步骤如下：
1. 设置路径：选择深度方向的节点，进行应力随深度分布曲线的绘制。
2. 利用命名选择在最大塑性变形区域创建某一点的命名选择，例如命名为p1。
3. 创建p1点的应力图，同时选中该点的应力应变，利用菜单home中的chart命令创建应力应变图表。
X轴设置为总应变，输出设置为最大应力，最小应力、应变设置为omit，不显示。
4. 通过查看图表中的应力应变，可以验证其是否与材料BIH双线性各项同性硬化曲线基本一致。
少量误差可能是由于网格划分不够细致引起。
5. 选中model，利用path命令可创建路径曲线，并查看该路劲线上的应力情况。
混凝土箱梁日照温度场温度应力ansys分析结果
SimWe仿真论坛»C06：ANSYS--实例赏评»混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁在日照和气温变化等气象因素作用下，会在截面内产生非线性温度分布，引起较大的纵向、横向温度应力，在超静定结构中还会引起温度次应力。
应力大小往往会超过列车或汽车荷载效应，特别是横向温度应力对混凝土箱梁纵向裂纹的出现有很大的贡献。
下面首先发几张混凝土箱梁日照温度场ANSYS分析结果的图片，希望对这方面感兴趣的网友在此讨论。
Ⅰ：夏季日照温度场。
由于，桥轴线走向和纬度的关系，腹板在夏季腹板几乎不受日照，因此截面温度梯度主要在竖向。
peregrine2007-7-14 15:07夏季，t=10:00的温度场peregrine2007-7-14 15:09夏季，t=14:00的温度场[[i] 本帖最后由 peregrine 于 2007-7-14 15:15 编辑 [/i]]peregrine2007-7-14 15:15回复 #3 peregrine 的帖子夏季，t=03:00，夜间负温差peregrine2007-7-14 15:19Ⅱ：冬季温度场。
本箱梁冬季腹板也会受到一定的日照。
冬季，t=16:00bridge-7-18 21:481、底板温度基本是处于均匀温度状态原来做过实桥试验，上下底板也是相差很大的，是不是所处环境不同了2、“夏季，t=03:00，夜间负温差”跟实测也是差的很远，基本上是处于均匀温度状态。
3、希望提供你的计算思路，偶们好学习一下。
peregrine2007-7-19 20:15回复 #6 bridge5209 的帖子回楼上我这是根据多年气象资料计算的最不利状况下的温度分布，与楼上在某一座桥的实测数据有出入，是正常的。
1、底板温差主要受气温变化和地面或水面对太阳辐射的反射率影响，地面太阳辐射发射率随环境变化很大，难以准确确定，计算时一般偏于不利考虑，取较小值，因此计算的底板上下温差比较小，在本算例中为℃（14:00)2、夜间负温差看起来很大，但要注意的是，最高温度出现在箱梁梗胁加厚处的内部，而最低温度出现在悬臂端部板厚最薄处，特别是在悬臂端部，在很小的范围内温度降低很多，因为这个部位不仅尺寸小，而且夜间呈三面放热的状态，温度下降自然比结构主体要大得多。
Ansys梁分析实例
工程介绍：某露天大型玻璃平面舞台的钢结构如图1所示，每个分格（图2中每个最小的矩形即为一个分格）x 方向尺寸为1m ，y 方向尺寸为1m 。
列数为8，行数为5。
钢结构的主梁（图1中黄色标记单元）为高140宽120厚14的方钢管，其空间摆放形式如图3所示；次梁（图1中紫色标记单元）为直径60厚10的圆钢管（单位为毫米），材料均为碳素结构钢Q235；该结构固定支撑点位于左右两端主梁和最中间（如不是正处于X 方向正中间，偏X 坐标小处布置）的次梁的两端，如图2中标记为xyz xyz U R 处。
主梁和次梁之间是固接的。
玻璃采用四点支撑与钢结构连接（采用四点支撑表明垂直作用于玻璃平面的面载荷将传递作用于玻璃所在钢结构分格四周的节点处，表现为点载荷；试对在垂直于玻璃平面方向的42/KN m 的面载荷（包括玻璃自重、钢结构自重、活载荷（人员与演出器械载荷）、风载荷等）作用下的舞台进行有限元分析。
（每分格面载荷对于每一支撑点的载荷可等效于1KN 的点载荷）。
作业提交的内容至少应包括下面几项：（1） 屏幕截图显示该结构的平面布置结构，图形中应反映所使用软件的部分界面，如图2； （2） 该结构每个支座的支座反力；（3） 该结构节点的最大位移及其所在位置；（4） 对该结构中最危险单元（杆件）进行强度校核。
图1图2图3题目分析：本操作中选用的单位为：（N，mm，MPa）。
具体操作及分析求解：1．更该工作文件和标题。
如图1.1-1.5所示图1.1图1.2图1.3图1.4图1.5图1.62.选择单元类型。
根据题目要求，选择单元类型为beam-3D-2node-188单元。
执行Main Menu→Preprocessor →Element Type→Add/Edit/Delete →Add ，选择beam-3D-2node-188。
如图2.1所示。
图2.13．定义材料属性该钢结构材料为碳素结构钢Q235，则将弹性模量设置为200GPa，泊松比设置为0.3。
ANSYS基础教程——应力分析报告
ANSYS基础教程——应力分析关键字：ANSYS 应力分析 ANSYS教程信息化调查找茬投稿收藏评论好文推荐打印社区分享应力分析是用来描述包括应力和应变在内的结果量分析的通用术语，也就是结构分析，应力分析包括如下几个类型:静态分析瞬态动力分析、模态分析谱分析、谐响应分析显示动力学，本文主要是以线性静态分析为例来描述分析，主要内容有：分析步骤、几何建模、网格划分。
应力分析概述·应力分析是用来描述包括应力和应变在内的结果量分析的通用术语，也就是结构分析。
ANSYS 的应力分析包括如下几个类型:●静态分析●瞬态动力分析●模态分析●谱分析●谐响应分析●显示动力学本文以一个线性静态分析为例来描述分析步骤,只要掌握了这个分析步骤，很快就会作其他分析。
A. 分析步骤每个分析包含三个主要步骤:·前处理–创建或输入几何模型–对几何模型划分网格·求解–施加载荷–求解·后处理–结果评价–检查结果的正确性·注意！ANSYS 的主菜单也是按照前处理、求解、后处理来组织的；·前处理器(在ANSYS中称为PREP7)提供了对程序的主要输入；·前处理的主要功能是生成有限元模型，主要包括节点、单元和材料属性等的定义。
也可以使用前处理器PREP7 施加载荷。
·通常先定义分析对象的几何模型。
·典型方法是用实体模型模拟几何模型。
–以CAD-类型的数学描述定义结构的几何模型。
–可能是实体或表面，这取决于分析对象的模型。
B. 几何模型·典型的实体模型是由体、面、线和关键点组成的。
–体由面围成，用来描述实体物体。
–面由线围成，用来描述物体的表面或者块、壳等。
–线由关键点组成，用来描述物体的边。
–关键点是三维空间的位置，用来描述物体的顶点。
·在实体模型间有一个内在层次关系，关键点是实体的基础，线由点生成，面由线生成，体由面生成。
·这个层次的顺序与模型怎样建立无关。
ANSYS有限元分析——ANSYS梁问题实例
41
荷载 加施 梁给
束 约 的 向 方 y和 x加 施1 点 节 给
51
61
KO→ smeti llA tceles → ulos noitcaer→ stluseR tsil→ corptsoP lareneG :uneM niaM SYSNA 力束约、01
71
KO→ demrofednU + feD tceles → …epahS demrofeD→ stluseR tolP→ corptsoP lareneG :uneM niaM SYSNA 图形变的构结、11
2
。 切 剪 虑 考 不 般 一 � 梁 称 对 面 截 等 性 弹 维 二 、2 。移位角的轴Z绕及移位线的向方y,x沿即�度由自 个 三 有 点 节 个 每 的 元 单 。 元 单 轴 单 的 用 作 弯 、 压 、 拉 受 承 可 、1 3MAEB •
3
。 切 剪 虑 考 不 般 一 � 梁 称 对 面 截 等 性 弹 维 三 、2 。移位角的轴个三z,y,x绕 和 移 位 线 的 向 方 个 三 z 、y 、 x � 度 由 自 个 六 有 上 点 节 个 每 在 元 单 种 这 。 元 单 力 受 轴 单 的 扭 、 弯 、 压 、 拉 受 承 于 用 可 种 一 是 、1 4MAEB •
11
KO→ 02:VIDN tupni→ teS :labolG )slortnoC eziS( → looT hseM→ gnihseM→ rossecorperP :uneM niaM SYSNA 元单分划、7 KO→ )0,02(2 ,)0,0(1�点键关个两接连次依→ senil thgiartS→ senil→ seniL→ etaerC→ gniledoM→ rossecorperP :uneM niaM SYSNA 梁成生 KO→)0,02(2,)0,0(1:tupni�标坐的点个两入输次依→ SC evitcA nI→ stniopyeK→ etaerC→ gniledoM→ rossecorperP :uneM niaM SYSNA 点键关成生 型模何几成生6
ansys梁的受力分析
在整个体的范围内划分网格。
方便对比，考虑将集中力都加载在端点中心处的情况。 如图
CUST
网格划分效果图
Element Type Beam Shell Solid
Umax[mm] 0.20000 0.20061 0.19898
CUST
2.在板壳和实体模型中，加载不同的节点上的情况。
3.实体模型上拉下压的 情况：
CUST
梁承受均布载荷：1.0e5 Pa
10m
w1=0.1，w2=0.1，w3=0.2, t1=0.0114 ，t2=0.0114，t3=0.007 弹性模量为2.2e11Pa,泊松比为0.3
CUST
• 最左端节点加约束 ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement → On Nodes →pick the node at (0,0) → OK → select UX, UY,UZ,ROTX → OK • 最右端节点加约束 ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Displacement → On Nodes →pick the node at (10,0) → OK → select UY,UZ,ROTX → OK • 施加y方向的载荷 ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure → On Beams →Pick All →VALI:100000 → OK
CUST
1.分析问题。
分析该物理模型可知，截面边长/梁长度=0.1是一个较小的
AnsysWorkbench工程实例之——梁单元静力学分析
AnsysWorkbench工程实例之——梁单元静力学分析本文可能是您能在网络上搜索到的关于Ansys Workbench梁单元介绍最详细全面的文章之一。
梁单元常用于简化长宽比超过10的梁与杆模型，比如建筑桁架、桥梁、螺栓、杠杆等。
Workbench中的梁单元有Beam188（默认）与Beam189两种，Beam188无中节点，Beam189有中节点。
在全局网格设置下，梁单元的中节点设置Element MIdside Nodes默认为dropped(无中节点），即默认使用Beam188单元，如果改为kept(有中节点)，则将改变为Beam189单元。
类型单元形状中节点自由度形函数Beam188 3D梁无 6 线性Beam189 3D梁有 6 二次Beam188Beam1891 梁单元分析概要1.1 建模与模型导入线框模型可在DM中创建，也可导入stp/igs等模型。
以下分别介绍通过DM创建与通过CAD软件创建导入过程。
1.1.1 梁线体的创建方法1，简单的线体模型可以在DM中创建，一般在XY平面绘制草图或点，再通过Concept——Lines From Sketches、Lines From Points或3D Curve等创建。
区别在于Lines From Sketches是提取草图所有的线条，如果线条是相连接的，提取的结果为一个线几何体。
Lines From Points或3D Curve用于将草图的点（可以是草图线条的端点）连接成为线体，结合Add Frozen选项，可以创建多个线几何体。
操作3次后多个线条可以通过From New Part功能组合为一个几何体，组合后两条线共节点，相当于焊接在一起。
选中后右击方法2，通过CAD软件创建后导入。
如果读者使用的是creo建模，可在草图中创建点，退出草图后选择基准——曲线——通过点的曲线。
操作3次后输出时需要注意，可另存为stp或igs格式，在输出对话框中必须勾选基准曲线和点选项。
如何在ANSYS中查看内部的应力分布(工作平面切片法)
如何在ANSYS中查看内部的应力分布（工作平面切片法）
该方法是以工作平面作为查看内部应力分布的切面，用工作平面切出一个切面来，查看该面上的结果。
首先，将工作进行平面转动和移动，到想要切割的位置上；
选择PlotCtrls菜单，选Style，选Hidden Line Option，在Type of Plot后选Capped hidden，在Cutting plane is后选Working plane确定后,就会以工作平面切割结构，将被切的部分移除，显示切平面上的结果。
命令流为
!按切平面现实控制程序
WPSTYL,DEFA !将工作平面置于初始位置
WPROTA,0,0,90 !旋转工作平面，具体参数参考帮助或相关资料WPOFFS,,,72 !平移工作平面，具体参数参考帮助或相关资料
/TYPE,1,5 !对应Type of Plot操作
/CPLANE,1 !对应Cutting plane is操作
这是自己做的一个楼盖结构的应力云图：
执行完该命令后，结果如下：
可以看到用工作平面切片后第二跨主梁截面上的应力结果。
ANSYS中分析梁问题
ANSYS中分析梁结构的问题1 在ANSYS中如何显示梁截面通过输入/eshape命令行即可.需要说明的是,一般的梁杆单元都可以通过/eshape命令显示截面,但是其截面均为根据输入的实常数所换算出的等效矩形截面,只有诸如beam44之类的单元可以保存通过Sections定义的截面形状并通过/eshape显示出来.2 ANSYS中梁的铰接处理通常,梁单元之间通过公用节点使得相邻的单元表现为固接形式,相当于在公用节点处约束全部自由度,而对于铰接的表现形式(约束平动自由度和释放转动自由度),可以通过在铰接处建立2个keypoint,使得网格划分时在1点存在2个重合节点,而后在2个节点处通过Preprocessor>Coupling Ceqn>Couple DOFS指定所有平动自由度相互耦合(释放了转动自由度),这样即可模拟铰接.3 ANSYS中梁问题的弯矩图绘制在用ANSYS分析梁问题时,无法通过General Postproc>Plot Results>Contour Plot查看弯矩结果,但可以通过定义etable实现.首先需要明确想要查看的结果对应于所使用单元的编号(help中各单元信息的Item and Sequence Numbers表格),然后在General Postproc>Eiement Table中定义相应的单元表,item为smisc,在箭头所示框内加入smisc中的项目编号.注意help中的?x,y,z?方向为单元局部坐标.最后在General Postproc>Plot Results>Contour Plot>Line Element Res中分别选择I,J节点的elementtable,即可绘制弯矩图.4 ANSYS梁问题截面方向定义在分析梁问题时,有时需要定义梁截面的方向,可以在Preprocessor>Meshing>Mesh Attributes中定义,选择其中的Pick Orientation Keypoint(s),点击确定后可以通过选择Keypoint 定义网格划分后的截面方向.5 使用完全积分单元时的剪力自锁问题及其解决方法梁弯曲的基本特征见图 1.当梁受弯时,轴向应变在厚度方向(竖直方向)上呈线性变化,厚度方向上无应变,也没有剪应变.如图2所示,1阶完全积分4节点四边形单元弯曲时,轴向应变通过积分点的水平长度变化,厚度方向应变通过积分点的垂直长度变化,而剪应变则是水平线与垂直线之间夹角的变化.单元中存在的剪应变与实际情况明显不符,这是由单元的数学描述而产生的.单元边不能弯曲使得原本不存在的剪应力出现,且使得单元变形表现为剪切变形而非弯曲变形,称为剪力自锁现象.。
基于ANSYS Workbench的板梁结构抗震分析
１ ． ２ 地震响应谱的选取 参照 “ 建 筑抗震设 计规范 （ Ｇ Ｂ ５ ０ ０ １ １ －２ ０ １ ０ ） ” ， 依据 郑州地 区的场 地特征周期 、 水平地震影响 系数及结 构的阻尼 比， 得 到加 速度频率 响应 谱如 图１ ． ２ 所示， 其 中郑州地 区的场 地特 征周期在 中国地 震动参数 区划 图（ Ｇ Ｂ １ ８ ３ ０ ６ －２ ０ ０ １ ） 中查取 。
１ ｌ ｅ —ｌ ３
５
．
１ ７ ｅ —ｌ ２
４ ． ７ ４ ｅ －２
３ ． ２ ９
７ ． ２ ８ ｅ －１ ２
不同截面形 状的板 粱结 构的等 效应 力等参数 ， 得 出环形 截面积下， 圆形 的等效应 力最 大， 回形的次 之， 圆环形 的最小 ； Ｘ 方向最大位移、 速度也 满足此规 律 ， Ｘ 方向最大加
７ ８－７ ９ ．
／
［ ６ 】 王德玲 ， 沈 疆海， 张系 斌． Ａ Ｎ Ｓ Ｙ Ｓ 在结构动力学和工程抗震教学中的 应用［ Ｊ 】 ． 水利与建筑工程学报， ２ ０ １ ０ ， ８ （ １ ）：３ ９ — ４ １ ．
表１ ． １各梁截面尺寸（ 单位 ： ｍ ｍ）
参 考文献
［ 】 】 傅 学怡 ． 实用高层建 筑 结构 设计ｆ Ｍ】 ． 北 京： 中国建 筑工 业 出版
ａ ） － 层板梁结构图
５
ｂ ） 网格示意图
社 ． ２０ １ ０．
图’ ． １几１ 可 模型及网格分布示意 图
混凝土箱梁日照温度场温度应力ansys分析结果
SimWe仿真论坛»C06：ANSYS--实例赏评»混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁日照温度场、温度应力ANSYS分析结果混凝土箱梁在日照和气温变化等气象因素作用下，会在截面内产生非线性温度分布，引起较大的纵向、横向温度应力，在超静定结构中还会引起温度次应力。
应力大小往往会超过列车或汽车荷载效应，特别是横向温度应力对混凝土箱梁纵向裂纹的出现有很大的贡献。
下面首先发几张混凝土箱梁日照温度场ANSYS分析结果的图片，希望对这方面感兴趣的网友在此讨论。
Ⅰ：夏季日照温度场。
由于，桥轴线走向和纬度的关系，腹板在夏季腹板几乎不受日照，因此截面温度梯度主要在竖向。
peregrine2007-7-14 15:07夏季，t=10:00的温度场peregrine2007-7-14 15:09夏季，t=14:00的温度场[[i] 本帖最后由 peregrine 于 2007-7-14 15:15 编辑 [/i]]peregrine2007-7-14 15:15回复 #3 peregrine 的帖子夏季，t=03:00，夜间负温差peregrine2007-7-14 15:19Ⅱ：冬季温度场。
本箱梁冬季腹板也会受到一定的日照。
冬季，t=16:00bridge-7-18 21:481、底板温度基本是处于均匀温度状态原来做过实桥试验，上下底板也是相差很大的，是不是所处环境不同了2、“夏季，t=03:00，夜间负温差”跟实测也是差的很远，基本上是处于均匀温度状态。
3、希望提供你的计算思路，偶们好学习一下。
peregrine2007-7-19 20:15回复 #6 bridge5209 的帖子回楼上我这是根据多年气象资料计算的最不利状况下的温度分布，与楼上在某一座桥的实测数据有出入，是正常的。
1、底板温差主要受气温变化和地面或水面对太阳辐射的反射率影响，地面太阳辐射发射率随环境变化很大，难以准确确定，计算时一般偏于不利考虑，取较小值，因此计算的底板上下温差比较小，在本算例中为℃（14:00)2、夜间负温差看起来很大，但要注意的是，最高温度出现在箱梁梗胁加厚处的内部，而最低温度出现在悬臂端部板厚最薄处，特别是在悬臂端部，在很小的范围内温度降低很多，因为这个部位不仅尺寸小，而且夜间呈三面放热的状态，温度下降自然比结构主体要大得多。
基于ANSYSWorkbench的板梁结构抗震分析
基于ANSYSWorkbench的板梁结构抗震分析【摘要】利用有限元分析软件ANSYS Workbench作为仿真平台，对郑州地区的板梁结构进行抗震分析。
比较相同截面积下不同截面形状的板梁结构的等效应力等参数，得出环形截面的板梁结构变形最小。
研究结果可为板梁结构的抗震设计提供依据。
【关键词】ANSYS Workbench；板梁结构；抗震设计引言由梁和板组成的钢筋混凝土梁板结构如楼盖、屋盖、阳台、雨篷和楼梯等，在建筑中应用十分广泛。
因此，板梁结构选型和布置的合理性以及计算和构造的正确性，对建筑的安全使用有着非常重要的意义。
地震是一种常见的自然灾害，地震波从震源传播至地表层引起地面变形，地面变形进一步引起建筑结构及设备的变形。
地震荷载以动态荷载的作用方式作用于建筑结构及设备，为了确保建筑系统的安全和稳定运行，必须对建筑结构进行抗震设计以保证地震时装置安全地运行。
本文通过响应谱法的计算原理及模拟方法，分析了相同截面积下不同截面形状的板梁结构的等效应力等参数，得出环形截面为最优形式。
1.有限元模型的建立1.1物理模型及网格划分本文研究的对象为三层板梁结构的简化模型，对四种不同梁截面形状的板梁结构进行分析。
板面为正方形，边长为600mm，板厚度为3mm，板间隔为600mm。
梁截面分别为相同面积的正方形、回形、圆形、环形。
四种梁截面尺寸如表1.1。
利用ANSYS软件对板梁结构进行建模，其几何模型见图1.1（a）。
对面体划分四边形网格，网格节点数67920，单元数592400。
网格分布如图1.1（b）。
1.2地震响应谱的选取参照“建筑抗震设计规范（GB50011—2010）”，依据郑州地区的场地特征周期、水平地震影响系数及结构的阻尼比，得到加速度频率响应谱如图1.2所示，其中郑州地区的场地特征周期在中国地震动参数区划图（GB18306—2001）中查取。
2.结果分析通过对不同截面梁进行响应谱分析，计算结果如表2.1所示。
ansys梁结构受力分析
ANSYS梁结构受力分析介绍ANSYS是一款功能强大的工程仿真软件，可用于多种工程领域的仿真分析，包括结构、流体、电磁和系统仿真。
在结构仿真方面，ANSYS可用于实现复杂的受力分析，帮助工程师设计更具稳定性和安全性的结构。
本文将介绍如何使用ANSYS进行梁结构受力分析。
环境准备在进行梁结构受力分析前，需要先准备好以下环境：•安装ANSYS软件•准备梁结构的CAD模型步骤导入CAD模型将准备好的梁结构CAD模型导入到ANSYS软件中。
在ANSYS主界面上，选择“File”->“Import”->“Geometry”->“From File”选项，选择对应的CAD文件进行导入。
定义材料属性在ANSYS软件中，需要对材料的物理性质进行定义，以便进行受力分析。
在ANSYS主界面上，选择“Engineering Data”->“Material Libraries”选项，可以在材料库中选择对应的材料属性进行定义。
若需要自定义材料属性，则选择“Add”选项，输入材料密度、弹性模量等相关参数，即可添加自定义材料属性。
定义边界条件在进行梁结构受力分析前，需要确定结构的受力边界条件。
在ANSYS软件中，选择“Modeling”->“Analysis Settings”->“Define Loads”选项，可以定义梁结构受力的边界条件。
具体的边界条件包括：•约束条件：对某些点或线进行约束，避免发生移动或旋转现象；•荷载条件：施加上升、下降、顺时针或逆时针扭矩力等负载形式。
进行受力分析在定义好材料属性和边界条件后，即可进行受力分析。
在ANSYS软件中，选择“Modeling”->“Solution”->“Solve”选项，即可进行受力分析计算。
在计算完成后，可以通过“Solution”->“Results”选项查看分析结果。
分析结果解读在查看分析结果时，需要关注以下几个方面：•不同点和线上的应力和变形情况：可以通过选中不同的点或线，查看其在不同负载情况下的应力和变形情况；•材料本身的应力和变形情况：可以通过选择材料，查看其在不同负载情况下的应力和变形情况；•结构总体稳定性：根据分析结果，判断结构在不同负载情况下的稳定性，以便对结构进行优化和改进。
