电流表、电压表估读专题

合集下载

电流表和电压表的读数知识讲解

读数：0.70A
1
2
0
3
V
读数：2.40V
凡最小分度值是2或5个单位的，有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。若用0~0.6安量程，其精度为0.02安，说明测量时只能准确到0.02安，不可能准确到0.01 安，因此误差出现在安培的百分位（0.01安），读数只能读到安培的百分位，以估读最小分度半小格为宜，当指针指在小于半小格位置则舍去，指针正对半小格则取为0.01安，指针超过半小格时则算一小格即0.02安
电流表和电压表的读数
如图1所示伏特表指针位置，若用0-3V量程时，
读数为2.50V 如图2所示安培表指针位置，若用0-3A量程时，
读数为1.60A
图1
图2
2、电流表和电压表的读数
原则：凡最小分度值是一个单位的，有效数字的末位都在精度的下一位，即需要估读，若无估读，则在精度的下一位补“0”
1
2
0.2
.0 4
0
0.6
A
读数：0.14A
0.2
.0 4
0
0.6
A
读数：0.37A
5
10
0
15
V
读数：10.5V
5
10
0
15
V
读数：9.5V
当电压表在15伏档位，表盘的最小分度值为0.5 伏／格，虽能准确读到0.5伏，但误差仍出现在最小分度值的同一数位上，即伏特的十分位。其估读法则是：将最小分度分为五等分仍按不足半等分舍去，等于或超过半等分算一个等分。
如图3所示伏特表指针位置，若用0-15V量程时，读数为12.5V。
图3
如图4所示安培表指针位置，若用0-0.6A量程时，读数为0.32A

电流表、电压表估读

练习
读数为：0.40A
读数为：0.50A
Байду номын сангаас
练习
读数为：0.22A
读数为：0.51A
练习
如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6” 两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为 _____。在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V _____ 0 3 V，则表的示数为_____。
练习
指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V 若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或 10.3V，或10.4V，即使是指在正中央，也不能读做 10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则.

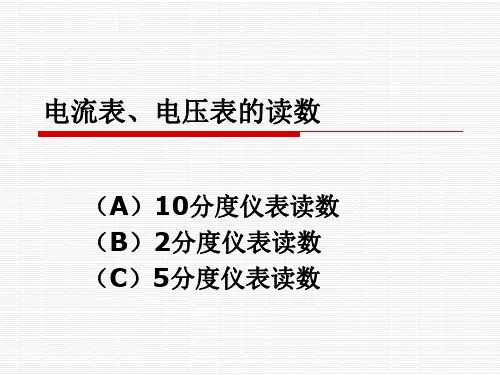

电流表、电流表、电压表的读数
（A）10分度仪表读数）分度仪表读数（B）2分度仪表读数）分度仪表读数（C）5分度仪表读数）分度仪表读数
(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01、 0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09，末尾数可能为，0、1、2、3、4、5、6、7、8、9。 (2) 量程为15 V的电压表，其最小分度为0.5 V, 如果估读到最小分度的十分之一，估读值为0.05、0.010、0.015、 0.020、0.025、0.030、0.035、0.040、0.045，误差有绝大部分与最小分度同位，所以读数要估读到最小分度。因此最后读数如果以伏特为单位，小数点后面只有一位，尾数可能为 0、1、2、3、4、5、6、7、8、9。 (3) 量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读到最小分度的十分之一，估读值为0.002、0.004、0.006、 0.008、0.01、0.012、0.014、0.016、0.018，误差有半数与最小分度同位，所以读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3、4、 5、6、7、8、9。

高考物理实验读数练习专题电流表,电压表电阻箱天平秒表刻度尺

高考物理实验读数练习专题（4）——电流表、电压表电阻箱天平秒表刻度尺一、电流表、电压表的读数规则电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。

如图1所示：图1因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。

下面是不同表，不同量程下的读数规则：电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。

如图所示，电压表读数为1.88V，电流表读数为0.83A。

若指针恰好指在2上，则读数为2.00V（或A）。

电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。

如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。

电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。

如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。

练习1、图1 图2U = 2.62 V I = 0.52 A练习2、读出下列电表的测量值．⑴ ⑵ 接0~3V 量程时读数为_______V ．接0~3A 量程时读数为_______A ．接0~15V 量程时读数为______V ．接0~0.6A 量程时读数 A ．答案： 2.16V 10.5V 0.79A 0.16A练习3、（1）读出下列电表的测量值。

电流表和电压表的估读方法

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~ ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为 V 和 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为 A 的电流表，其最小分度值为 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~量程，其精度为，说明测量时只能准确到，不可能准确到，因此误差出现在安培的百分位（），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为 V, 为5分度表，读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为／格，虽能准确读到，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

例如：1、若是0~档，最小分度值为，半格为，图中读数应为若是0~3A 档，最小分度值为，半格为，图中读数应为 A2、若是0~3V 档，最小分度值为，半格为，图中读数应为若是0~15V 档，最小分度值为，半格为，通常可估读为或（因有效数字出现在以V 为单位的十分位上）图中读数应为 11. 2V 或注：除电流表和电压表外，实验用的弹簧测力计、酒精温度计通常也采用上述方法。

电压表和电流表的误差和读数专题培训课件

读数示例
0.27A 0.57A
最小分度
测量误差（每次）
0.1A
0.075A
半格值 0.05A
读数示例
1.70A 2.00A
最小分度
测量误差（每次）
0.1V
0.075V
半格值 0.05V
读数示例
1.41V 2.00V
最小分度
测量误差（每次）
0.5V
0.375V
半格值 0.25V
读数示例
8. 1V 12.0V
电压表和电流表的误差和读
数
实验室中的电压表和电流表由于自身制造的原因存在较大的误差，根据技术标准为2.5级表，规定每次测量电表自身最大允许误差不超过量程的2.5%。
即:最大误差≤量程X2.5%
例如：在描绘小灯泡伏安特性曲线实验中，电压表和电流表的示数如实物图所示。电压表的读数为____v，电流表的读数为___A。
学以致用
思考：对于较为精密的电表，如图达到0.5级。按照前面讲过的道理，想一想应该怎样读数呢？
A
V AC B
S120 05 Nhomakorabea10
3 15
V
-
+
最小分度 0.1V
测量误差（每次）
0.075V
半格值 0.05V
读数示例 1.45V
说明：如果按“1/10估读”，0.01V，与自身最大误差相比，读数就失去意义了。
最小分度 0.02A
测量误差（每次）
0.015A
半格值 0.01A
读数示例 0.23A
说明：如果按“1/10估读”，0.002A，与自身最大误差相比，读数就失去意义了。
最小分度 0.1A

电流表和电压表的估读方法

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0～0.6A ～ 3A,内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧～几十欧）.2、电压表：图2，学生实验中用的直流电压表的量程为0～3V ～15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0。

1 A ，为1分度表，读数要估读到最小分度值的十分之一.若无估读,则在精度的下一位补“0” ,因此最后读数如果以V （A)为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数)，若无估读不需补“0”。

若用0~0。

6A 量程，其精度为0。

02A ，说明测量时只能准确到0.02A ，不可能准确到0。

01A ，因此误差出现在安培的百分位（0。

01A),读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜,将最小分度分为二等分，把不足半等分的舍去,等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V, 为5分度表，读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位,小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格，虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位。

其估读法则是:将最小分度分为五等分，即为0。

1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读,只将最小分度值分为2等份作估读。

电流表和电压表的估读方法

电流表和电压表的估读方法认识电表：(以实验室学生用表为例)1、电流表:图1，学生实验中用的直流电流表的量程为0～0。

6A ~ 3A ，内阻一般在1Ω 以下。

(毫安表的内阻一般在几欧~几十欧)。

2、电压表：图2,学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表,其最小分度值为0。

1 V 和0.1 A ，为1分度表，读数要估读到最小分度值的十分之一。

若无估读，则在精度的下一位补“0" ，因此最后读数如果以V （A)为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0。

6 A 的电流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位(含估读数），若无估读不需补“0"。

若用0～0。

6A 量程，其精度为0。

02A,说明测量时只能准确到0。

02A,不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V, 为5分度表, 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格,虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是:将最小分度分为五等分,即为0。

1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读.例如:1、若是0~0.6A 档，最小分度值为0.02A,半格为0。

高考电流表、电压表估读专题

练习
读数应为 V
练习
读数为： A
读数为：
A
练习
读数为： A
读数为：
A
一句话总结
最小分度为“1”的，估读到下一位最小分度为“2”、“5”的，估读到本位
读到小数点后两位
2、最小分度是“2”或“5”的仪器
测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．
最小分度是0.02A的电流表（量程为0.6A）读到小数点后2位最小分度为0.5V的电压表（量程为15V）读到小数点后1位
练习
如图所示，电压表读数为 V，电流表读数为 A。若指针恰好指在2上，则读数为（或A）。Biblioteka 针式多用电表数字式多用电表
电表的读数
测量仪器的读数规则为：测量误差出现在哪一位，读数就相应读到哪一位，在中学阶段一般根据测量仪器的最小分度来确定读数误差出现的位置，对于常用的仪器可按下述方法读数：
1、最小分度是“1”的仪器
测量误差出现在下一位，下一位按十分之一估读. 最小分度是0.1A的电流表（量程为3A）最小分度为0.1V的电压表（量程为3V）

电流表.电压表的读数

电流表.电压表的读数电流表、电压表的读数，属基本仪器的使用，同时也是高考的热点。

电流表、电压表的读数方法，目前我们常见到的各种教辅资料中，都给出了相应的讲解。

但这些讲解与实际应用中及高考试题中出现的读数方法略有不同，在此提出供大家参考。

不妥之处，请不吝赐教。

各种教辅资料中给出的讲解是这样的：根据最小分度确定有效数字位数。

（1）最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。

例如，电流（压）表的最小分度是0．1A （V ）时，读数若以A （V ）为单位，则应保留到小数点后第2位。

（2）最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。

例如，若电压表的最小分度为0．5V ，读数以V 为单位时，应保留到小数点后第1位，因为0．1V ，0．2V ，0．3V ，0．4V 等电压值就只能估读出来，也就是在小数点后第1位上就出现了不可靠数字。

同样的，若电流表的最小分度为0．02A ，读数以A 为单位时，应保留到小数点后第2位，因为这样的电流表能精确测量电流值只能是0．02A 的整数倍，而对于0．01A ，0．03A ，0．05A ，……，电流值就只能估读出来，也就是在小数点后第2位上就出现了不可靠数字。

在实际应用中，对于最小分度是“2”的仪器，读数往往读到其最小分度的下一位。

请看下面几个例题。

【例1】（2019年，宁夏卷，22）I ．下图为一正在测量中的多用电表表盘。

（1）如果是用×10（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

【答案】（1）60 （2）7．18 （3）3．59【例2】（2019年, 安徽卷,21）Ⅰ．用多用电表进行了几次测量，指针分别处于a 、b 的位置，如图所示。

若多用电表的选择开关处于下面表格中所指的档位，a 和b 的相应读数是多少？请填在表格中。

档测量电阻，则读数为。

电压表和电流表的读数方法

电流表若用0-0.6A量程
读数为__0_.4_0_A__
读数为_0_._2_2_A__ 读数为__0_._5_1_A_
（3）仪器的选择
对实验仪器的选择，在进行正确测量的前提下，一般遵循以下原则：
⑴安全性原则：要保证所用仪器的安全，注意考虑电源的电压、电表的量程、滑动变阻器允许通过的最大电流等。
1
2
0
3
V
量程为3V的电压表
12
0
3
V
电压表读数为2.38V
量程为0.6A的电流表，最小分格为0.02A，指针偏转不够一个分格的部分用半格（1/2）估读法（不足半小格的舍去，超过半小格的按半小格估读），读数和最小刻度的小数位数相同。电流表读数为0.15A.
0.2 0.4
0
0.6
A
量程为0.6A的电流表
专题一：电流表和电压表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分用1/10格估读法，读数比最小刻度多一位小数。电流表读数为0.74A.
1
2
0
3
A
量程为3A的电流表
1
2
0
3
A
电流表读数为0.74A
量程为3V的电压表，最小分格为 0.1V，指针偏转不够一个分格的部分用1/10格估读法，读数比最小刻度多一位小数。电压表读数为2.38V.
※①在滑动变阻器作限流作用时，为使负载RX既能得到较宽的电流调节范围，又能使电流变化均匀，选择变阻器时，应使其总电阻，R0大于RX，一般在 2—5倍为好。
※②在滑动变阻器作为分压作用时，一般取滑动变阻器的总电阻R0在0.1RX— 0.5RX之间为好。
SUCCESS

电流表和电压表的估读方法

电流表和电压表的估读方法电流表和电压表的估读方法电流表和电压表的估读方法1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01～0.09，末尾数可能为0～9。

2) 量程为15 V的电压表，其最小分度为0.5 V, 误差与最小分度同位，以伏特为单位，最小分度为5的，估读到本位，小数点后面只有一位，估读值为0.1～0.9 V，尾数可能为0～9。

3) 量程为0.6 A的电流表，其最小分度为0.02 A，读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，最小分度为2的，估读到本位，小数点后面有两位，估读值为0.01～0.09 A，尾数可能为0～9。

总结：最小分度为1的，估读到下一位；最小分度为2或5的，估读到本位。

例题：如图甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____。

在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____。

解析：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

在乙图中，若选用的量程为15V，则最小分度为0.5V，读数应估读到其最小分度的1/5，所以读数为6.0V。

若选用的量程为3V，则最小分度为0.1V，读数应估读到其最小分度的1/10，所以读数为1.20V。

电流表和电压表的估读方法全集文档

电流表和电压表的估读方法全集文档(可以直接使用，可编辑实用优质文档，欢迎下载）电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表，读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。
