电力系统暂态复习

电力系统暂态分析复习

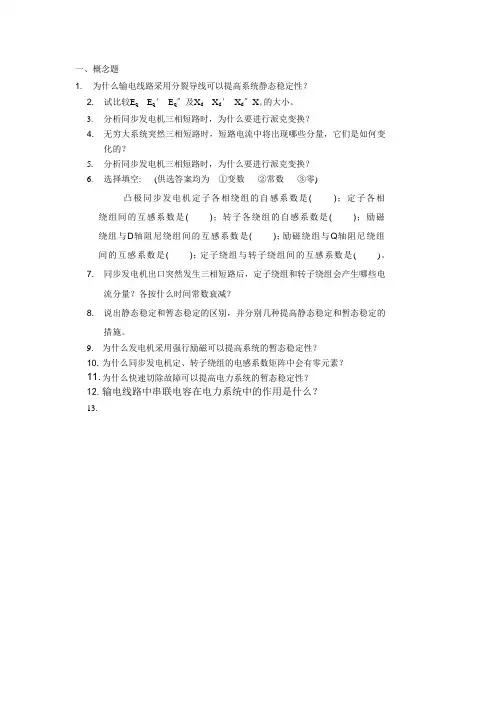

概念：

第一章

1．电力系统故障分为横向故障（短路）和纵向故障（断线）

短路类型断线种类

2、变压器的容量越小，其电抗标么值越大。（√）

3、短路电流包含什么分量，是否衰减？

4、冲击电流作用：主要用于检验电气设备和载流导体的动稳定。

5、冲击系数取值：冲击系数的取值范围是1~2，短路回路只有电阻时冲击系数取1。

6、冲击电流以及最大有效值电流均出现在短路发生后约半个周期。

7、近似计算中，一般取变压器的变比为各电压级的平均额定电压之比。

8、无限大功率电源（或系统）的内阻抗为零，能保持电压和频率的恒定。

第二章

1、同步发电机突然三相短路后，定子绕组和转子绕组中各有哪些短路电流分量？其对应关系如何？

同步发电机在三相突然短路后，定子电流中包括基频周期分量、非周期分量、倍频分量。

转子绕组中的电流包含强制直流分量、自由非周期分量和基频交流自由分量。d轴阻尼绕组中包含非周期自由分量和基频交流自由分量，q轴阻尼绕组中仅含基频交流分量。定子绕组中基频周期分量电流与d轴阻尼绕组中的非周期分量电流相对应，并随着转子励磁绕组中非周期自由分量和d轴阻尼绕组中非周期自由分量的衰减而最终达到稳态值（与转子励磁绕组中的强制直流分量相对应）；定子绕组中的非周期分量、倍频分量与转子绕组、阻尼绕组中的基频交流分量相对应，并随着定子绕组中的非周期分量、倍频分量衰减到零而衰减到零。

2、同步发电机的电抗x d＞x q＞x d’＞x d”。

3、派克变换

4、用a、b、c坐标系统和用d、q、0坐标系统表示的电压或电流是交、直流互换的。5．在abc坐标制下，同步发电机的基本方程是时变系数的微分方程。

6、d、q坐标系是与转子同步旋转的坐标系。

7、励磁调节装置对短路电流的影响。

第三章

1、网络中某一电源和短路点之间直接相连的电抗称为转移电抗。

2、用运算曲线法计算短路电流

第四章

1、对称分量法是分析电力系统不对称故障的有效方法。

在三相参数对称的线性电路中，各序对称分量具有独立性。

2、对称分量法适用于线性电路（其是一种叠加方法）。

3、当A、B相发生两相短路时，分析计算中基准相（特殊相）应取C相。

4、网络中，各点电压的不对称程度主要由负序分量的大小决定。

5、静止元件的正序电抗等于负序电抗。

6、当线路装设了避雷线后，其零序电抗将减小。

7、因平行线路间互阻抗的影响，双回输电线路的零序阻抗将比单回输电线路的大。

8、三相三柱式变压器的零序励磁电抗数值较小。

9、输电线路的零序电抗约为其正序电抗的3倍。

10、变压器的零序电抗

第五章

1、当发电机机端短路时，发电机向系统输送的功率为零。

2、越靠近电源点，网络中正序电压的数值越高。

3、单相接地短路电流小于三相短路电流。

4、电力系统发生三相短路时，零序电流为0。

5、短路电流最大的短路类型是三相短路

6、越靠近电源点，负序电压越低。

7、系统中发生单相接地故障时，零序回路中不包含电源电势

8、电力系统发生单相短路接地故障时，其复合序网是正、负、零序网串联。发生两相短路接地故障时，其复合序网是正、负、零序网并联。发生两相短路接地故障时，其复合序网是正、负序网并联。

9、可用正序增广定则计算短路故障。

10、根据正序等效定则，不对称短路故障可在短路点加入附加电抗ZΔ，对于三种不

对称短路故障，其附加电抗ZΔ=？

11、系统中发生单相短路接地故障时，故障点的短路电流的大小是其正序分量的3倍。注：单相短路接地时，电流的正序分量=负序分量=零序分量

第六章

1、电力系统静态稳定：电力系统在运行中受到微小扰动后，自动恢复到它原来的运

行状态的能力。

2、暂态稳定：电力系统受到大的扰动(各短路、切除输电线路等)后，保持稳定运行

或过渡到新的稳定状态的能力。

3、动态稳定：电力系统受到小的或大的扰动后，在自动调节和控制装置的作用下，

保持长过程的运行稳定性的能力。

第七章

1、电压崩溃：是指由于电力系统中无功功率短缺，电压水平低下，某些枢纽变电

所母线电压在微小的扰动下顷刻间发生电压大幅度下降的现象。

2、静态稳定判据

3、功角特性曲线的最大值称为极限功率。

4、有功功率储备系数K P，正常运行时应不小于15%~20%，在事故后的运行方式

下，应不小于10%。

5、分析电力系统静态稳定性的方法是小干扰法。

用小干扰法计算分析电力系统静态稳定的步骤是:

1）列出系统的非线性动态方程式;

2）给定初始运行方式，将非线性方程在运行点附近线性化，即认为系统的所有变量都在其初始方式下作微小变动，这是应用小干扰法前提；

3）在初始运行点将非线性方程按泰勒级数展开，得到系统线性化状态方程;

4）求系统状态方程矩阵A的特征值，判别系统的静态稳定性，还可进一步进行特性值灵敏度计算，分析系统参数对稳定性的影响。

6、提高静态稳定性的措施

思路：减小电抗。

1）采用自动调节励磁装置;

2)减少元件阻抗

从极限功率表达式P UG=U G U/X∑可知，减小输电线路电抗，便可提高极限功率.

a采用分裂导线

减小输电线路电抗，便可提高极限功率，从而能提高电力系统的静态稳定性。采用分裂导线能减少电抗值，故能达到目的。

b提高线路额定电压等级

c采用串联电容补偿

3）改善系统的结构和采用中间补偿设备

第八章

1、加速面积与减速面积相等是保证系统稳定的极限，这就是所谓的等面积定则。

2、摇摆曲线：δ－t关系曲线。摇摆曲线是判断暂态过程中暂态稳定性的重要标志。

3、极限切除角—能让系统保持稳定的最大切除角。

实际切除角小于极限切除角，系统稳定；反之，系统不稳定。
