模拟乘法器AD834的原理与应用

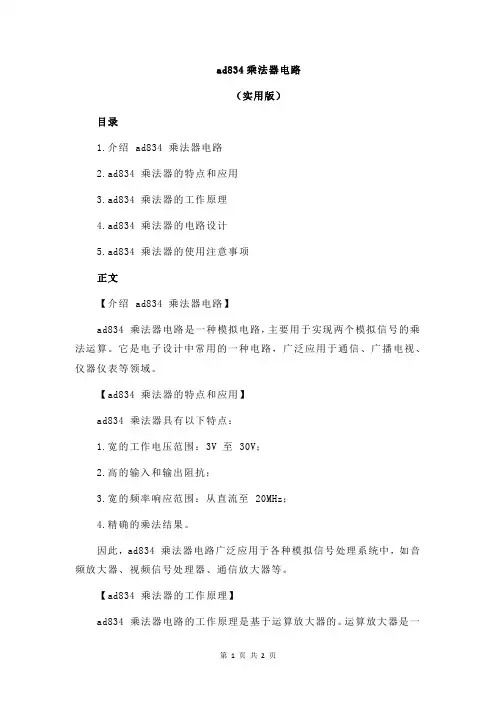

ad834乘法器电路
ad834乘法器电路
（实用版）
目录
1.介绍 ad834 乘法器电路
2.ad834 乘法器的特点和应用
3.ad834 乘法器的工作原理
4.ad834 乘法器的电路设计
5.ad834 乘法器的使用注意事项
正文
【介绍 ad834 乘法器电路】
ad834 乘法器电路是一种模拟电路，主要用于实现两个模拟信号的乘法运算。
它是电子设计中常用的一种电路，广泛应用于通信、广播电视、仪器仪表等领域。
【ad834 乘法器的特点和应用】
ad834 乘法器具有以下特点：
1.宽的工作电压范围：3V 至 30V；
2.高的输入和输出阻抗；
3.宽的频率响应范围：从直流至 20MHz；
4.精确的乘法结果。
因此，ad834 乘法器电路广泛应用于各种模拟信号处理系统中，如音频放大器、视频信号处理器、通信放大器等。
【ad834 乘法器的工作原理】
ad834 乘法器电路的工作原理是基于运算放大器的。
运算放大器是一
种模拟电路，用于实现两个输入信号的加法和减法运算。
在 ad834 乘法器电路中，两个输入信号分别为被乘数和乘数，输出信号为乘积。
【ad834 乘法器的电路设计】
ad834 乘法器的电路设计主要包括以下几个部分：
1.运算放大器：这是 ad834 乘法器电路的核心部分，用于实现两个输入信号的乘法运算。
2.电阻：用于设置运算放大器的增益和偏置电压。
3.电容：用于滤除输入信号中的高频噪声。
4.电感：用于滤除输入信号中的低频噪声。
模拟乘法器原理
模拟乘法器原理乘法器是一种电路设计，用于将两个输入数相乘，并输出它们的乘积。
乘法器常用于数字信号处理、计算机和通信系统中。
乘法器的原理基于布尔代数和逻辑门。
它通常由多个逻辑门和触发器组成，以实现乘法运算。
乘法器的设计要考虑精度和运算速度。
一种常见的乘法器设计是Booth乘法器，它使用偏置编码技术来减少部分乘积的计算。
另一种常见的设计是Wallace树乘法器，它通过级联多个片段乘法器来提高速度。
乘法器的操作原理是分别将两个输入数的每个位进行乘法运算，并将结果相加。
具体步骤如下：1. 将两个输入数分别展开为二进制形式，对应位分别相乘。
最低位乘积直接输入到第一级部分乘积的输入。
2. 对每一位乘积进行部分乘积运算。
部分乘积运算是将当前位乘积和之前的部分乘积相加，并将结果输出到下一级。
3. 重复步骤2，直到所有位的乘积都被计算出来。
4. 对所有部分乘积进行累加，得到最终的乘积结果。
乘法器还需要考虑进位和溢出的问题。
在每一位相乘时，会产生进位位和当前位的乘积。
如果乘积超过了位数的范围，就会产生溢出。
乘法器的性能可以通过速度和面积这两个指标来评估。
速度是指乘法器完成一次乘法运算所需的时间，面积是指乘法器所占据的芯片空间大小。
总结来说，乘法器是一种常见的电路设计，用于将两个输入数相乘。
乘法器的原理基于布尔代数和逻辑门，它的设计考虑了精度和运算速度。
乘法器的操作原理是对输入数的每一位进行乘法运算，并将结果累加得到最终的乘积。
乘法器还需要考虑进位和溢出的问题。
乘法器的性能可以通过速度和面积来评估。
模拟乘法器及其应用讲解
模拟乘法器及其应用摘要集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。
可用作宽带、抑制载波双边平衡调制器，不需要耦合变压器或调谐电路，还可以作为高性能的SSB乘法检波器，AM调制/解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多的数学运算，如乘法、除法、乘方、开方等。
The integrated analog multiplier is the second one of the analog integrated circuitoperational amplifier after the general linear integrated circuits, is a multi use. Can be usedas broadband, suppressed carrier double balanced modulator, does not require a coupling transformer or tuning circuit, also can be used as SSB multiplication detector of high performance, AM modulator / demodulator, FM demodulator, mixer, multiplier, the phasedetector, and it can also complete theamplifier combining mathematical operation many, such as multiplication division,involution, evolution, etc..一、实验目的1．了解模拟乘法器的工作原理2．掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。
ad834乘法器电路
ad834乘法器电路摘要：一、引言二、ad834 乘法器电路简介1.ad834 乘法器电路基本构成2.ad834 乘法器电路的工作原理三、ad834 乘法器电路的应用领域1.通信系统2.音频处理3.仪器测量四、ad834 乘法器电路的优缺点分析1.优点2.缺点五、结论正文：一、引言随着科技的不断发展，乘法器电路在各个领域中得到了广泛的应用。
其中，ad834 乘法器电路由于其独特的性能和优越的性价比，受到了广泛关注。
本文将对ad834 乘法器电路进行详细介绍。
二、ad834 乘法器电路简介1.ad834 乘法器电路基本构成ad834 乘法器电路主要由输入匹配网络、输出匹配网络和ad834 芯片组成。
其中，ad834 芯片是电路的核心部分，负责完成两路输入信号的乘法运算。
2.ad834 乘法器电路的工作原理当两路输入信号加到ad834 乘法器电路的输入端时，输入匹配网络负责将输入信号的幅度和相位匹配到ad834 芯片的工作要求。
ad834 芯片内部通过差分对结构实现两路输入信号的乘法运算，并将乘法结果输出到输出匹配网络。
输出匹配网络则负责将乘法结果进行功率放大和输出。
三、ad834 乘法器电路的应用领域1.通信系统ad834 乘法器电路在通信系统中主要应用于信号处理、调制解调等方面，具有高线性度、低失真和高稳定性的特点。
2.音频处理在音频处理领域，ad834 乘法器电路可应用于音频放大、音效处理等场景，能够提供高品质的音频输出。
3.仪器测量ad834 乘法器电路在仪器测量领域也有广泛应用，如频谱分析、示波器等仪器中，可以提高测量精度。
四、ad834 乘法器电路的优缺点分析1.优点（1）高输出功率：ad834 乘法器电路具有较高的输出功率，可以满足大部分应用场景的需求。
（2）低失真：ad834 乘法器电路采用差分对结构，能够有效降低失真，提高信号质量。
（3）高线性度：ad834 乘法器电路具有高线性度，能够在宽频范围内保持良好的性能。

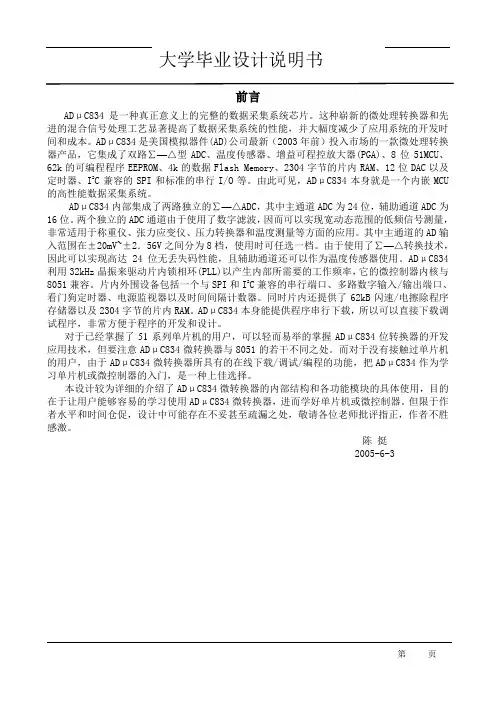

5毕业设计说明书_单片机AdμC834完整的数据采集系统芯片
前言ADμC834是一种真正意义上的完整的数据采集系统芯片。
这种崭新的微处理转换器和先进的混合信号处理工艺显著提高了数据采集系统的性能，并大幅度减少了应用系统的开发时间和成本。
ADμC834是美国模拟器件(AD)公司最新（2003年前）投入市场的一款微处理转换器产品，它集成了双路∑—△型ADC、温度传感器、增益可程控放大器(PGA)、8位51MCU、62k的可编程程序EEPROM、4k的数据Flash Memory、2304字节的片内RAM、12位DAC以及定时器、I2C兼容的SPI和标准的串行I/O等。
由此可见，ADμC834本身就是一个内嵌MCU 的高性能数据采集系统。
ADμC834内部集成了两路独立的∑—△ADC，其中主通道ADC为24位，辅助通道ADC为16位。
两个独立的ADC通道由于使用了数字滤波，因而可以实现宽动态范围的低频信号测量，非常适用于称重仪、张力应变仪、压力转换器和温度测量等方面的应用。
其中主通道的AD输入范围在±20mV~±2．56V之间分为8档，使用时可任选一档。
由于使用了∑—△转换技术，因此可以实现高达24位无丢失码性能，且辅助通道还可以作为温度传感器使用。
ADμC834利用32kHz晶振来驱动片内锁相环(PLL)以产生内部所需要的工作频率，它的微控制器内核与8051兼容。
片内外围设备包括一个与SPI和I2C兼容的串行端口、多路数字输入/输出端口、看门狗定时器、电源监视器以及时间间隔计数器。
同时片内还提供了62kB闪速/电擦除程序存储器以及2304字节的片内RAM。
ADμC834本身能提供程序串行下载，所以可以直接下载调试程序，非常方便于程序的开发和设计。
对于已经掌握了51系列单片机的用户，可以轻而易举的掌握ADμC834位转换器的开发应用技术，但要注意ADμC834微转换器与8051的若干不同之处。
而对于没有接触过单片机的用户，由于ADμC834微转换器所具有的在线下载/调试/编程的功能，把ADμC834作为学习单片机或微控制器的入门，是一种上佳选择。
基于模拟乘法器ADuC834的频谱变换实验
基于模拟乘法器ADuC834的频谱变换实验3Exper i m en ts of Spectru m Conversi on Ba sed onAna log M ulti pli er AD uC 834陈 英33 毛瑞明(电子科技大学电子工程学院 成都 610054) 摘要:ADuC834是目前速度最快、性能较好的四象限模拟乘法器芯片之一。
通过具体电路分析了利用ADuC834构成的频谱变换电路,讨论了其优点,阐述了所述电路实验教学所能达到的目的。
关键词:模拟乘法器;ADuC834;频谱变换中图分类号:G424131 文献标识码:B 文章编号:1672-4550(2005)03-0124-021 前言随着集成技术的发展,具频带宽、线性好、电路简单及使用方便等良好的性能的集成模拟乘法器,应用日益广泛。
可以说,它是继通用运放之后,用途最广的通用模拟集成电路之一。
电子学中的振幅调制、混频、倍频、同步检波、鉴频、鉴相、可控增益放大等,实质上是进行信号的频谱变换,而这一变换在理论分析中均可归结为两个信号相乘或包含相乘的过程。
理论和实践证明,利用集成模拟乘法器来完成这一频谱变换功能,性能更优越。
ADuC834是目前速度最快的四象限模拟乘法器芯片之一,其工作频率可以达到500MHz 。
ADuC834获得很高的速度,并不以牺牲精确度为代价,在乘法器工作模式中,其总的满幅度误差为015%。
而且具有极低的信号失真(输入端信号失真小于-60d B )、信号馈通(20MHz 时的典型值为-65d B )和相位误差(5MHz 时的典型值为0108°)。
ADuC834模拟乘法器芯片的封装形式有多种:8引脚的D I P 塑料封装、S O I C 封装、陶瓷封装等,可以满足不同应用的需求。
为了让学生更好地掌握如何应用模拟乘法器完成信号的频谱变换,本文设计了利用ADuC834及其他元件实现调幅、检波、混频、倍频功能的实验,通过这些实验使学生不仅直观地了解频谱变换的过程,而且对模拟乘法器的正确应用有了基本的了解。
模拟乘法器AD834的原理与应用
模拟乘法器AD834的原理与应用1.AD834的主要特性AD834是美国ADI公司推出的宽频带、四象限、高性能乘法器，其主要特性如下：●带符号差分输入方式，输出按四象限乘法结果表示；输出端为集电极开路差分电流结构，可以保证宽频率响应特性；当两输入X=Y=±1V时，输出电流为±4mA；●频率响应范围为DC～500MHz；●乘方计算误差小于0.5％;●工作稳定，受温度、电源电压波动的影响小；●低失真，在输入为0dB时，失真小于0.05％；●低功耗，在±5V供电条件下，功耗为280mW；●对直通信号的衰减大于65dB；●采用8脚DIP和SOIC封装形式。
2.AD834的工作原理AD834的引脚排列如图1所示。
它有三个差分信号端口：电压输入端口X=X1－X2和Y=Y1－Y2，电流输出端口W=W1－W2；W1、W2的静态电流均为8.5mA。
在芯片内部，输入电压先转换为差分电流(V－I转换电阻约为280Ω),目的是降低噪声和漂移；然而，输入电压较低时将导致V－I转换线性度变差，为此芯片内含失真校正电路，以改善小信号V－I转换时的线性特性。
电流放大器用于对乘法运算电路输出的电流进行放大，然后以差分电流形式输出。
AD834的传递函数为：W=4XY (X、Y的单位为伏特，W的单位为mA)3.应用考虑3.1 输入端连接尽管AD834的输入电阻较高(20kΩ)，但输入端仍有45μA的偏置电流。
当输入采用单端方式时，假如信号源的内阻为50Ω，就会在输入端产生1.125mV的失调电压。
为消除该失调电压，可在另一输入端到地之间接一个与信号源内阻等值的电阻，或加一个大小、极性可调的直流电压，以使差分输入端的静态电压相等；此外，在单端输入方式下，最好使用远离输出端的X2、Y1作为输入端，以减小输入直接耦合到输出的直通分量。
应当注意的是，当输入差分电压超过AD834的限幅电平(±1.3V)时，系统将会出现较大的失真。
混频器、倍频器的研究
实验内容
注意事项
经带通虑波器取出所需信号。
现代电子技术实验
实验目的
混频器功能示意图
实验原理
实验内容
注意事项
混频器频谱图
现代电子技术实验
实验目的
实验原理
实验内容
注意事项
本振电路图
现代电子技术实验
实验内容
注意事项
再用示波器分别观察输入端（TP8）、输 出端（TP9）的已调幅波的载波的波形并测试其 周期。
现代电子技术实验
2、将TP10与TP7间的连接断开，连接 A、C两点，进行倍频测试。
实验目的
实验原理
在TP8加入fS =465KHZ，VPP=2V的正弦 信号，连接D、E两点，用示波器在TP9观察输 出，调节W2观察其对输出波形的影响，当馈 通调节至最小时测出输出信号的频率。 改变输入信号频率，观测电路输出有 何变化，对应纪录两组数据并得出相应结论。 在TP8加入fS =232.5KHZ，VPP=2V的 正弦信号，连接G，D端，用示波器在TP9观 察输出，改变输入信号的频率，观测输出波 形有何变化？并得出相应结论。
实验内容
注意事项
现代电子技术实验
注意事项：
实验目的
观测调幅波时，使波形稳定应注意以 下几点： 1、选择合适的扫描速度（观测调幅波 时，扫描速度应比较低，测载波频率时，扫 描速度应比较高）。 2、适当调整触发电平（Level旋钮）。
实验原理
实验内容
注意事项
3、调整释抑时间（ holdoff，如使用的 是数字示波器，在Mode/Coupling菜单下调 节）。
2
实验内容
7.3 模拟乘法器及其在运算电路中的应用
′ uO
uI3
R2 100k R1 N uI1 10k P +A uI2 R1 R2
uO
ห้องสมุดไป่ตู้
§7.3
模拟乘法器及其 在运算电路中的应用
一、模拟乘法器简介
模拟乘法器有两个输入端，一个输出端， 模拟乘法器有两个输入端，一个输出端，输入 及输出均对“ 而言。 及输出均对“地”而言。模拟乘法器的符号如图所 输入的两个模拟信号是互不相关的物理量， 示。输入的两个模拟信号是互不相关的物理量，输 出电压是它们的乘积， 出电压是它们的乘积，即
uX uY uO
uo=kuXuY
理想模拟乘法器应具备的条件： 理想模拟乘法器应具备的条件： 1、 ri1和ri2为无穷大； 、 为无穷大； 2、 ro为零； 、 为零；
＋ ∆u X ro ＋ ∆uO －
＋ ∆uY － －
ri2
ri1
k ∆uX ∆uY
3、k值不随信号幅值而变化，且不随频率变化； 、 值不随信号幅值而变化 且不随频率变化； 值不随信号幅值而变化， 4、当uX或uY为零时， uo为零，电路没有失调电压、 、 为零时， 为零，电路没有失调电压、 电流和噪声。 电流和噪声。
i2 A + R3
uI2
uO
i1 = i2
′ uO kuI 2 uO uI 1 =− =− R1 R2 R2
R2 uI 1 uO = − kR1 uI 2
3、开方运算电路
在运算电路中， 在运算电路中，必须 R2 + － R1 保证电路引入的是负反 uI 馈。所以uI小于零。 所以 小于零。 i
′ uO
二、变跨导型模拟乘法器的工作原理（自学） 变跨导型模拟乘法器的工作原理（自学）
ADμC834在测量中的应用
ADμC834在测量中的应用
1 引言
在生产、科研和日常生活中需要使用不同的频率，实现频率测量的方法
较多，使用专用器件，其电路设计简单，易于调试，但成本高，使用不灵活。
本文介绍一种利用单片机ADμC834 实现的频率智能化测量方法，所需外
围元件少、扩展性强、测试准确。
2 频率测量原理
频率是指周期信号在单位时间内变化的次数，信号的频率测量一般是对
信号放大限幅、整形，利用计数器在1 s 的时间内用计数器对整形后形成的脉冲进行计数，用1 s 的时基信号作为计数门的控制信号，1 s 内对被测信号脉冲的计数值即是频率值。
3 频率测量电路
频率测量电路如ADμC834 单片机是美国ADI 公司推出的一款高性
能单片机，内部集成了高分辨率的A／D 转换器。
它内部含有8051 内核、2
路24 位和16 位∑-△A／D、12 位D／A、Flash／EE 存储器、WDT 看门狗电路、电源监控电路、温度传感器、SPI 和I2C 总线接口，体积小、功耗低，
因此，非常适用于开发高度智能化、低功耗应用。
其具体的特点如下：ADμC834 集成了2 个独立的A／D 转换通道(分辨率分别为24 位与16 位)，内含可编程增益放大器，在20 Hz／20 mV 范围内具有13 位有效分辨率；在20 Hz／2.56 V 范围内具有18 位有效分辨率。
此外内置的ADC 还具有数字滤波、可编程的数据转换速率等功能；
62 K 字节非易失性电可擦除程序存储器，4 K 字节的非易失性电可擦除数据存储器，2 304 字节的片上数据RAM。
程序存储器可配置成用于数据记录，。
模拟乘法器电路原理
模拟乘法器电路原理
乘法器电路是一种用于计算两个输入数的乘积的电子电路。
它由多个逻辑门和电子元件组成，能够将输入信号相乘得到输出信号。
在一个乘法器电路中，通常会有两个输入端和一个输出端。
输入端通常被标记为A和B，分别表示待乘数和乘数。
输出端通常被标记为P，表示乘积。
乘法器电路的工作原理是根据乘法的性质，将每一位的乘积相加得到最后的结果。
具体的实现方式可以有多种，下面介绍一种常见的实现方式。
乘法器电路通常被分为多个级别，每个级别负责计算某一位的乘积。
第一个级别接收A和B的最低位，通过逻辑门或触发器计算出对应的乘积，并将其存储为P的最低位。
然后，每个级别的输出和前一级别输出的进位信号经过逻辑门或触发器进行运算，得到当前级别的乘积和进位信号。
这个过程会一直进行，直到计算完所有位的乘积。
最后，所有级别的乘积和进位信号会被加和，得到最终的输出结果P，即A和B的乘积。
乘法器电路的实现可以使用多种逻辑门和元件，如AND门、OR门、XOR门、D触发器等。
具体的电路设计取决于要求的精度和速度。
需要注意的是，乘法器电路的设计和实现是一项复杂的任务，需要考虑多种因素，如延迟、功耗和精度等。
因此，在实际应用中，通常会使用专门的乘法器芯片，而不是自己设计和制造乘法器电路。
混频器、倍频器的研究
现代电子技术实验
设输入到混频器中的输入已调信号VS（t） 和本振电压VL （t）分别为：
实验目的
VL t VLm cos L t
Vs t Vsm cos s t
实验原理
这两个信号相乘后，其输出电压为：
Vo t KVLmVsm cos L t cos s t
实验内容
注意事项
V0 t KV
2 x
t
现代电子技术实验
实验目的
设Vx（t）为某一频率fs的信号电压 Vx（t），即Vx（t）＝ Vxmcosωst，则 输出电压为：
V0 t K Vsm cos s t
2
实验原理
1 2
KVsm 1 cos 2 s t
现代电子技术实验
混频器、倍频器的研究
实验目的
实验原理
实验内容
注意事项
现代电子技术实验
一、实验目的
实验目的 实验原理
1、学习集成模拟乘法器AD834实 现混频及倍频功能的原理。 2、了解乘积混频器及倍频器的电 路特点和性能特性。 3、学习测量混频增益原理
1、混频器
实验目的
现代电子技术实验
实验原理
混频，又称变频，是一种频谱的线性 搬移过程，它是使信号自某一个频率变换成 另一个频率。完成这种功能的电路称为混频 器(或变频器)。
实验内容
注意事项
混频是频谱的线性搬移过程。完成频 谱的线性搬移功能的关键是要获得两个输入 信号的乘积，能找到这个乘积项，就可完成 所需的线性搬移功能。
1 2 KVLmVSm cos L s t cos L s t
实验内容
注意事项
经带通虑波器取出所需信号。
模拟乘法器
模拟乘法器的原理与运用一．实验目的1． 了解模拟乘法器的构成和工作原理。
2． 掌握模拟乘法器在运算电路中的运用。
二．实验原理集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元。
1． 模拟乘法器的基本特性模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端，电路符号如图1所示。
图1 模拟乘法器的电路符号 若输入信号为x u , y u ,则输出信号o u 为：o u =k y u x u式中： k 为乘法器的增益系数或标尺因子，单位为V 1.根据两个输入电压的不同极性，乘法输出的极性有四种组合，用图2所示的工作象限来说明。
图2 模拟乘法器的工作象限若信号x u 、y u 均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号x u 、y u 中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器；若两个输入信号能适应四种极性组合，称为四象限乘法器。
2． 集成模拟乘法器集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。
下面介绍BG314集成模拟乘法器。
（1） BG314内部结构如图3所示，外部电路如图4所示：图3 内部结构图图4 外部结构图输出电压o u =k x u y u 式中 k=yx ox cR R I R 2为乘法器的增益系数。
（2） 内部结构分析a 当反馈电阻x R 和y R 足够大时，输出电压o u 与输入电压x u 、y u 的乘积成正比，具有接近于理想的相乘作用； b 输入电压x u 、y u 均可取正或负极性，所以是四象限乘法器；c 增益系数k 由电路参数决定，可通过调整电流源电流ox I 进行调节，BG314增益系数的典型值为k=0.1V 1;d k 与温度无关，因此温度稳定性较好。
模拟乘法器工作原理
模拟乘法器工作原理今天来聊聊模拟乘法器工作原理吧。
不知道你们有没有去过那种传统的菜市场。
菜贩在计算总价的时候，其实就有点像模拟乘法器在工作。
比如说菜的单价是每斤5元，你买了3斤，菜贩心里或者拿个小本子一算，就知道总价是15元，这个过程从数学上来说就是乘法：单价×重量= 总价。
模拟乘法器干的事呀，大体上是类似的，只不过它处理的可不是这种买菜算账的数，而是电信号。
模拟乘法器呢，最基本的它有两个输入信号。
这两个输入信号就像两首不同旋律的曲子同时在播放。
当你把这两个信号输入到模拟乘法器的时候，它能处理这两个信号，输出一个新的信号，这个新信号的值就是原来两个输入信号值相乘的结果。
打个比方，就像咱们厨师做菜，有两种食材，土豆和肉，把它们按照一定的比例搭配放入锅中翻炒，最后出锅就变成了一道融合这两种食材味道的新菜，这个新菜就相当于模拟乘法器的输出信号。
有意思的是，模拟乘法器要实现乘法的功能并不是那么简单，这就要说到它背后的电子电路原理了。
从比较基础的模拟乘法器来说，它利用了某些电子器件的特性。
例如，在那些采用了双极型晶体管的模拟乘法器里，是基于晶体管的电流- 电压等特性来实现乘法功能的。
不过，老实说，我一开始也不明白那些复杂的电路表达式到底怎么来的，像那些包含着各种电子元件参数的公式，看起来就像天书一样。
后来我慢慢学才明白，原来它是通过对不同电路部分的精心设计，让输入的电压或者电流信号进行特定的转换和组合，最终实现这个乘法结果的输出。
这就好比我们做一套复杂的手工，每个零部件看似单独存在，但按照特定的步骤组合在一起就能变成一个有新功能的东西。
实际应用案例也有不少呢。
在音频处理领域，模拟乘法器就大有用武之地。
比如说，在音频的调制和解调过程中，利用模拟乘法器的乘法特性，可以把原始的音频信号和一个载波信号相乘，从而实现将音频信号搭载到载波上（调制），或者从载波上把音频信号分离出来（解调）。
在使用模拟乘法器的时候也有一些注意事项。
ad834乘法器电路
ad834乘法器电路AD834是一款高性能乘法器电路芯片，广泛应用于射频（RF）和微波领域。
它使用先进的集成电路技术，能够实现高精度的模拟乘法功能。
下面我将从不同角度来介绍AD834乘法器电路。
1. 基本原理：AD834乘法器电路的基本原理是利用四象限乘法器实现信号的乘法运算。
它接受两个输入信号，分别称为X和Y，经过乘法运算后输出结果为Z。
乘法器的原理是将输入信号X和Y进行乘法运算，得到的结果与输入信号的幅度和相位相关。
2. 工作频率范围：AD834乘法器电路适用于宽频带的应用，其工作频率范围通常在几百MHz到几GHz之间。
这使得它在射频和微波系统中能够处理高频信号，并实现频率转换、调制解调、幅度调制等功能。
3. 电路结构：AD834乘法器电路采用集成电路技术，通常由多个功能模块组成。
其中包括输入缓冲放大器、四象限乘法器、输出缓冲放大器等。
这些模块相互配合，实现了高性能的乘法运算。
4. 特点和性能：AD834乘法器电路具有以下特点和性能：高线性度，能够实现高精度的乘法运算，输出结果与输入信号的幅度和相位关系准确。
宽动态范围，能够处理大幅度的输入信号，适用于各种信号强度情况。
低功耗，采用低功耗设计，适合用于电池供电或功耗敏感的应用。
高速响应，能够快速响应输入信号的变化，适用于高速数据处理和调制解调等应用。
5. 应用领域：AD834乘法器电路广泛应用于射频和微波系统中，包括无线通信、卫星通信、雷达、无线电广播、电视、航空航天等领域。
它在这些领域中扮演着重要的角色，实现了信号处理、频率转换、调制解调等功能。
总结：AD834乘法器电路是一款高性能的乘法器芯片，具有高线性度、宽动态范围、低功耗和高速响应等特点。
它在射频和微波系统中应用广泛，能够实现信号的乘法运算，并在无线通信、雷达、电视等领域中发挥重要作用。
模拟乘法器的原理及应用
模拟乘法器的原理及应用1. 引言模拟乘法器是一种电子器件，可以对输入的两个模拟信号进行乘法运算。
它在电子领域中具有广泛的应用，例如在模拟信号处理、功率管理、通信系统等方面。
本文将介绍模拟乘法器的原理和常见的应用场景。
2. 模拟乘法器的原理模拟乘法器的原理基于模拟电路中的乘法运算。
它通常由两个输入端和一个输出端组成。
输入端接收两个模拟信号，输出端输出两个输入信号的乘积。
模拟乘法器的核心部件是乘法单元。
乘法单元通常采用差分放大器、电流镜等元件构成，利用其特性进行模拟信号的乘法运算。
差分放大器可以将输入信号相乘，并输出其结果。
模拟乘法器还可能包含其他辅助元件，例如补偿电路、滤波器等。
补偿电路用于提高乘法器的线性度和带宽，滤波器用于滤除输出信号中的噪声和杂散信号。
3. 模拟乘法器的应用3.1 信号处理模拟乘法器在信号处理领域中有广泛的应用。
它可以用于信号调制、混频、频谱分析等方面。
例如，在无线通信系统中，模拟乘法器可以用于调制信号到指定的载波频率，实现信号的传输和接收。
3.2 功率管理模拟乘法器在功率管理中也扮演重要角色。
例如，它可以用于电源管理芯片中的电压调整功能。
通过控制乘法器的输入信号，可以实现对输入电压的调整和电源效率的优化。
3.3 通信系统在通信系统中，模拟乘法器常用于解调、调制和调节信号功率等功能。
例如，在调制解调器中，模拟乘法器可以将数字信号转换为模拟信号，并通过调制器将其传输到目标设备。
3.4 音频处理模拟乘法器在音频处理中也有一定的应用。
例如，在音频混合器中，模拟乘法器可以将多个音频信号进行混合和调整，实现音频效果的增强和处理。
4. 模拟乘法器的发展趋势随着电子技术的不断发展，模拟乘法器也在不断演进和改进。
在新一代模拟乘法器中，更加关注功耗和带宽的优化。
同时，模拟乘法器的精度和速度也在不断提高。
5. 结论模拟乘法器是一种重要的电子器件，具有广泛的应用领域。
本文介绍了模拟乘法器的原理和常见的应用场景。
AD834中文详解资料
AD834用于直流至500MHz应用：均方根-直流转换、电压控制放大器和视频开关简介AD834是目前最快的四象限乘法器，可用带宽为800MHz,相比之下，二象限乘法器AD539带宽为60MHz,四象限乘法器AD734带宽为10MHz,而四象限乘法器AD534带宽为1MHz.单芯片结构和高速度使AD834非常适合平衡调制和解调、功率测量、增益控制和视频开关等高频应用，此类频率早已超过模拟乘法器的范围。
AD834并未牺牲精度来实现速度。
与所有ADI乘法器一样，该器件在制造过程中使用激光调整对输入和输出失调执行零点校准，建立精确缩放。
典型应用中，总静态误差可保持在±0.5%以下。
它提供商用、工业和军用温度范围内的8引脚塑封DIP、SOIC和陶瓷封装，采用±5V电源供电。
使用AD834的主要挑战在于其电流模式输出级。
为了尽可能维持最高带宽，AD834输出采用开路集电极的差分电流对形式。
当需要较传统的接地基准电压输出时，这一形式很不方便。
因此，本应用笔记讨论将上述电流精确转换为单端接地基准电压的方法。
这些应用包括宽带均方检波器、均方根-直流转换器、双宽带电压控制放大器、高速视频开关和变压器耦合输出电路。
许多情况中，这些应用为用户提供了完整和成熟的解决方案，包括关键器件的建议电压源。
AD834概览AD834是ADI公司不断追求高精度模拟信号处理的成果，图1以框图形式提供其示意图。
具体而言，它融入了ADI二十年来在制造模拟乘法器方面的宝贵经验。
器件使用激光调整薄膜电阻，通过3GHz外延双极性晶体管工艺构建而成。
由于特别注重细微之处，失真和噪声异常低。
图2显示了较详细的简化电路示意图。
图1.AD834框图将X和Y输入应用于具有285跨阻和约25k小信号输入电阻的高速电压电流(V/I)转换器。
两个输入端的满量程输入电压为±1V.输入偏置电流通常为45-A.因此，差分对两个输入端的直流电阻必须相等，以便将失调电压降至最低，正如运算放大器一样。
电子信息工程技术《模拟乘法器基本原理》
12.5 模拟乘法器的基本原理
乘法器是又一种广泛使用的模拟集成电路，它可以实现乘、除、开方、乘方、调幅等功能，广泛应用于模拟运算、通信、测控系统、电气测量和医疗仪器等许多领域。
12.5.1 模拟乘法器电路的基本原理
模拟乘法器是一种能实现模拟量相乘的集成电路，设v O和v X、v Y分别为输出和两路输入
其中K为比例因子，具有的量纲。
模拟乘法器的电路符号如图12.5.1所示。
对于差动放大电路，电压放大倍数
如果用 v Y去控制I E，即I E∝v Y。
于是实现这一基本构思的电路如12.5.2图所示。
图12.5.1 模拟乘法器符号图12.5.2 模拟乘法器原理图
18.1.2 变跨导型模拟乘法器
根据图12.5.2的原理可以制成所谓变跨导模拟乘法器。
在推导高频微变等效电路时，将放大电路的增益写成为
只不过在式中的g m是固定的。
而图12.5.2中如果g m是可变的，受一个输入信号的控制，那该电路就是变跨导模拟乘法器。
由于v Y∝I E，而I E∝g m，所以v Y ∝g m。
输出电压为：
由于图12.5.2的电路，对非线性失真等因素没有考虑，相乘的效果不好。
实际的变跨导模拟乘法器的主要电路环节如图12.5.3所示。
图12.5.3 变跨导模拟乘法器。
高速四象限模拟乘法器AD834及其应用
高速四象限模拟乘法器AD834及其应用
邹涛; 全备; 等
【期刊名称】《《电子产品世界》》
【年(卷),期】2001(000)011
【摘要】ＡＤ８３４是ＡＤＩ公司推出的一种高速四象限模拟乘法器。
它的工作带宽已经超过５００ＭＨｚ，是目前已知的工作带宽最宽的模拟乘法器，广泛应用于混频、倍频、乘（除）法器、脉冲调制等领域。
本文简要介绍了ＡＤ７００８的结构、性能特点，并附有一个频率变换的应用实例。
【总页数】2页(P30-31)
【作者】邹涛; 全备; 等
【作者单位】国防科技大学长沙电子科学与工程学院
【正文语种】中文
【中图分类】TP342.22
【相关文献】
1.模拟乘法器AD834在差分频率电路中的应用 [J], 徐佩;刘俊;张文栋
2.多功能AB类四象限模拟乘法器 [J], 李志军;曾以成
3.模拟乘法器AD834的原理与应用 [J], 陈德煌
4.高速四象限模拟乘法器A D834及其应用 [J], 邹涛;全备;张翠;孙宏伟
5.一种基于NMOS差分对四象限模拟乘法器 [J], 王中文;宫在君;马芳;石广源
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟乘法器AD834的原理与应用
1.AD834的主要特性
AD834是美国ADI公司推出的宽频带、四象限、高性能乘法器，其主要特性如下：
●带符号差分输入方式，输出按四象限乘法结果表示；输出端为集电极开路差分电流结构，可以保证宽频率响应特性；当两输入X=Y=±1V时，输出电流为±4mA；
●频率响应范围为DC～500MHz；
●乘方计算误差小于0.5％;
●工作稳定，受温度、电源电压波动的影响小；
●低失真，在输入为0dB时，失真小于0.05％；
●低功耗，在±5V供电条件下，功耗为280mW；
●对直通信号的衰减大于65dB；
●采用8脚DIP和SOIC封装形式。
2.AD834的工作原理
AD834的引脚排列如图1所示。
它有三个差分信号端口：电压输入端口X=X1－X2和Y=Y1－Y2，电流输出端口W=W1－W2；W1、W2的静态电流均为8.5mA。
在芯片内部，输入电压先转换为差分电流(V－I转换电阻约为280Ω),目的是降低噪声和漂移；然而，输入电压较低时将导致V－I转换线性度变差，为此芯片内含失真校正电路，以改善小信号V－I转换时的线性特性。
电流放大器用于对乘法运算电路输出的电流进行放大，然后以差分电流形式输出。
AD834的传递函数为：
W=4XY (X、Y的单位为伏特，W的单位为mA)
3.应用考虑
3.1 输入端连接
尽管AD834的输入电阻较高(20kΩ)，但输入端仍有45μA的偏置电流。
当输入采用单端方式时，假如信号源的内阻为50Ω，就会在输入端产生1.125mV的失调电压。
为消除该失调电压，可在另一输入端到地之间接一个与信号源内阻等值的电阻，或加一个大小、极性可调的直流电压，以使差分输入端的静态电压相等；此外，在单端输入方式下，最好使用远离输出端的X2、Y1作为输入端，以减小输入直接耦合到输出的直通分量。
应当注意的是，当输入差分电压超过AD834的限幅电平(±1.3V)时，系统将会出现较大的失真。
3.2 输出端连接
采用差分输出，可有效地抑制输入直接耦合到输出的直通分量。
差分输出端的耦合方式，可用RC耦合到下一级运算放大器，进而转换为单端输出，也可用初级带中心抽头的变压器将差分信号转换为单端输出。
3.3 电源的连接
AD834的电源电压允许范围为±4V～±9V，一般采用±5V。
要求VW1和VW2的静态电压略高于引脚＋VS上的电压，也就是＋VS引脚上的电去耦电阻RS应大于W1和W2上的集电极负载电阻RW1、RW2。
例如，RS为62Ω，RW1和RW2可选为49.9Ω，而＋V=4.4V,VW1=VW2=4.6V，乘法器的满量程输出为±400mV。
引脚－VS到负电源之间应串接一个小电阻，以消除引脚电感以及去耦电容可能产生的寄生振荡；较大的电阻对抑制寄生振荡有利，但也会使VW1和VW2的静态工作电压降低；该电阻也可用高频电感来代替。
4.应用实例
AD834主要用于高频信号的运算与处理，如宽带调制、功率测量、真有效值测量、倍频等。
在某航空通信设备扩频终端机(如图2所示)的研制中，笔者应用AD834设计了扩频信号调制器和扩频信号接收AGC电路。
4.1 扩频调制器
扩频调制器在频率为2MHz伪随机码的调制下，将70MHz晶体振荡器输出的信号变换为带宽为4MHz的70MHz扩频信号，然后送到发射机变频与高频功放电路，形成发射信号。
采用AD834构成的扩频调制器电路如图3所示，实质上它是一个PSK调制器，调制码信号(TTL电平)经RC 耦合、分压后转换成±1V的双极性非归零码，加到X2输入端，X1经C16交流接地，R15作为控制失调电压的平衡电阻；卧式晶振输出的70MHz信号以C20、R19耦合到Y1输入端，Y2经C19交流接地，R16是输入端平衡电阻；AD834的差分输出信号经电容C22、C32耦合到中心频率为70MHz、带宽为4MHz的声表面波滤波器滤波(本级插入损耗为12dB)，然后加到MAX4178的缓冲输出级(本级电压放大倍数为1)。
70MHz扩频输出信号中心频率的稳定度取决于晶振的频率稳定度，信号带宽取决于调制码的频率。
该调制器电路的最终输出信号幅度为40mV。
4.2 AGC电路
本通信设备要求AGC的控制深度达70dB。
AGC电路对70MHz中放输出的信号取样，然后输出射频AGC电压和中频AGC电压，分别用于控制接收机高放和二中放的增益，以适应天线输入0.5μV～0.5V的动态范围。
由AD834构成的AGC电路如图4所示。
中频信号经C1、R1耦合到AD834的X2和Y1输入端，相乘后获得的直流分量经RC滤波后即是AGC电压；由NE5532(双运放)组成的有源滤波器，对AGC电压进行适当的放大与电平移动，其中A2∶B运放采用单端输入，设计的AGC电压放大倍数为100，以形成中放所需的中频AGC电压(动态范围为5.5～5V)； A2：A运放采用差动输入，电压放大倍数设计为130，以形成高放所需的射频AGC电压(动态范围为5.5～4V)。
电路中，电位器P1和P2分别用于调整射频AGC和中频AGC的静态电压，无信号输入条件下，射频AGC电压应为5.5V，中频AGC电压应为5.0V，此时接收机增益最大；随着中频输入信号的增强，射频AGC电压降低，中频AGC电压升高(因中放为反向型AGC控制)，接收机增益逐渐降低。
需要注意的是，AD834应用于高频电路时，电源需要良好的去耦滤波，滤波电容应采用高频瓷片电容，电容应紧靠芯片的电源引脚；电路板布局时，高频输入与输出线之间应尽量分离；电路布线应尽量短；并应良好接地。
