草袋围堰施工方案

挡水坝施工方案
目录1、编制依据及规标准
1．1、编制依据
2、工程概况
3、施工案
3.1、围堰尺寸
3.2、围堰的技术要求
3.3、施工步骤
3.4、草袋围堰施工案图
4、钢筋混凝土挡水坝及景堆砌施工
5、主要施工人员及机械设备
5.1、主要施工人员
5.2、主要施工机械设备
6、施工安全
6.1、安全教育
6.2、围堰施工安全技术保证措施
挡水坝施工案
1、编制依据及规标准
1．1、编制依据
（1）、现行施工设计标准
（2）、项目部土工试验报告
（3）、现行施工安全技术标准
（4）、设计施工图
2、工程概况
我公司承接**景观工程。

本标段路线全长250m。

该挡土坝在施工标段的中心位置，由现浇钢筋混凝土构成。

由于此河段为流水位置，因此该段在修筑挡水坝时，必须采取围堰能满足施工需求。

因本工程测设时水位高度不大于2m，流速2M/S,故暂按草袋围堰外挡防水布进行考虑，具体实施时再根据现场深度另行调整。

3、施工案

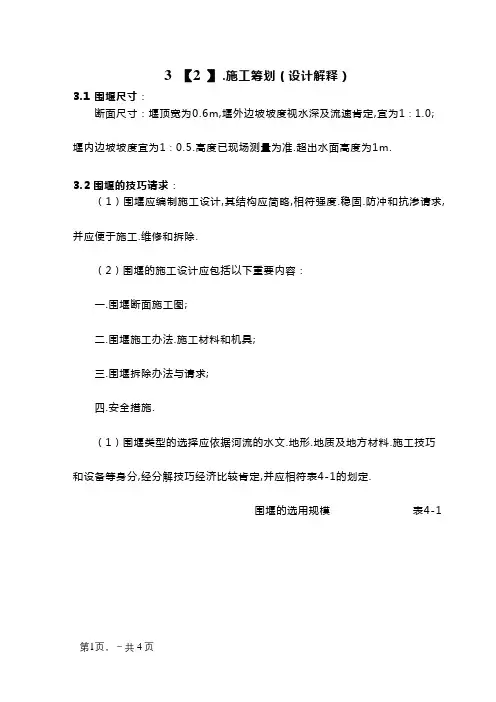

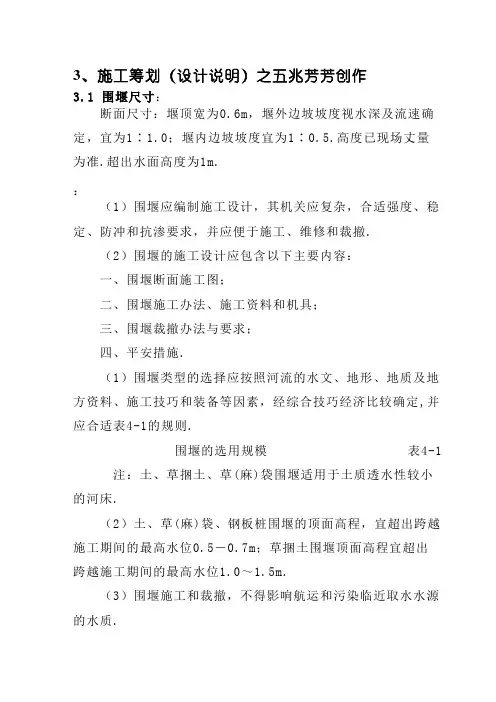

3.1 围堰尺寸：
断面尺寸：堰顶宽为0.6m，堰外边坡坡度视水深及流速确定，宜为1∶1.0；堰边坡坡度宜为1∶0.5。

高度已现场测量为准。

超出水面高度为1m。

3.2围堰的技术要求：
（1）围堰应编制施工设计，其构造应简单，符合强度、稳定、防冲和抗渗要求，并应便于施工、维修和拆除。

（2）围堰的施工设计应包括以下主要容：
一、围堰断面施工图；
二、围堰施工法、施工材料和机具；
三、围堰拆除法与要求；
四、安全措施。

（1）围堰类型的选择应根据河道的水文、地形、地质及地材料、施工技术和装备等因素，经综合技术经济比较确定,并应符合表4-1的规定。

围堰的选用围表4-1
注：土、草捆土、草(麻)袋围堰适用于土质透水性较小的河床。

（2）土、草(麻)袋、钢板桩围堰的顶面高程，宜高出施工期间的最高水位0.5－0.7m；草捆土围堰顶面高程宜高出施工期间的最高水位1.0～1.5m。

（3）围堰施工和拆除，不得影响航运和污染临近取水水源的水质。

3.3施工步骤
填筑施工便道→测定围堰的位置→清除堰底水下淤泥→围堰填筑→迎水
面编织袋铺设→围堰拆除
便道修筑：
根据现场实际情况，及施工部署，我部计划先施工挡水坝。

而该处挡水坝的修筑就必须采取草袋围堰能施工，因此我部计划修筑施工便道至施工段。

测量放样：
（1)用全站仪测量，并用灰线放出挡水坝中心线，同时规划出施工便道、开挖弃土的堆放位置、机具设备的作业场地等。

（2)通过控制桩将高程引至湖岸，并在湖岸的两侧各设一水准点（共6个控制点)以便基坑开挖时对深度进行控制。

（3)确定围堰位置。

然后参考挡水坝断面图中基坑开挖坡度、宽度以及河床表面需清淤层的面积、厚度等计算开挖土量，并确定围堰间的距离，计算时并考虑基坑塌、土回淤以及能够堆积的高度，确保开挖的淤泥能在围堰堆积，而且不会影响管道施工。

清除堰底淤泥：
根据现场测量，确定其位置后，对该段溪堤边及堰底的淤泥清除。

围堰填筑：
从上游距挡水坝3米处及下游距挡水坝4米处开始进行横向的式设置两条截水围堰，为保证围堰的质量和稳定性、有效抵抗河水的压力，堰堤应筑成向迎水面拱的斜坡，拱起高度为河宽的10％，并不小于1 米，在堰堤背水一侧边坡中打两排木桩加固。

木桩的稍径不小于10 厘米、长为2～3 米，排距1.5 米，桩距1.0 米交错排列；在木桩的侧用装满粘土的编织袋筑0.6 米宽的小堤，后摆放草袋。

在堰体迎水面满铺一层防水布,并铺往河床一侧不少于2 米，上下层防水布搭接长度为1 米，其余接头搭接为0.5 米，最后在防水布上覆盖一层编制袋装土。

围堰筑好后，迎水面上铺设防水雨布，下部深入淤泥层0.6m压实，以防大量渗水。

围堰高度则根据实际情况现场确定。

基坑一次性抽水，采用分段式抽水，配备1台20QW-15-6.5（Q＝20
m3/h，H＝15m，P＝6.5KW）排污泵排除基坑集水。

在挡水坝基础施工过程中还应注意基坑排水包括基础渗水、天然降水及施工弃水。

根据围堰地基渗水特性及各施工工作面用弃水情况估算。

选用1台20QW-15-6.5型进行经常性排水。

围堰拆除：
1、挡水坝主体工程结束后，进行围堰拆除施工。

围堰拆除应自上而下、由外向退挖。

围堰拆除由中间向两端进行。

填筑需注意事项：
（1）土、草(麻)袋围堰填筑前，应清除堰底处河床上的树根、块、
表面淤泥及杂物等。

（2）土、草(麻)袋围堰应采用松散的粘性土，不得含有块、垃圾、木料等杂物，冬期施工时不应使用冻土。

（3）土、草(麻)袋围堰施工过程中，对堰体应随时进行观察、测量，如发生滑坡、渗漏、淘刷等现象时，应分析原因,及时采取加固措施。

（4）迎水面粘土袋要求平放，上、下及外均要搭接错缝，用脚踩踏
平实，按设计坡度进行外码砌，特别注意靠侧粘土袋平稳、整齐。

（5）土、草捆土围堰填筑出水面后，或干筑土围堰时，填土应分层
压实。

（6）草(麻)袋围堰的施工应符合下列规定：
1）堰顶宽宜为0.5-1m，堰外边坡坡度视水深及流速确定，宜为1∶0.5～1∶1.0；堰边坡坡度宜为1∶0.2～1∶0.5。

2）草(麻)袋装土量宜为草(麻)袋容量的2/3，袋口应缝合，不得漏土。

3）土袋堆码时应平整密实，相互错缝。

4）草(麻)袋围堰可用粘土填心防渗。

在流速较大处，堰外边坡草(麻)袋可填装粗砂或砾，以防冲刷。

4、钢筋混凝土挡水坝：
4.1、基础土开挖采用机械开挖外运，人工清理的法施工。

4.2、混凝土模板采用木模，板材用12mm厚木芯板，龙骨采用40*60和60*100木，木间距为300mm，墙两侧模板用Ф12螺栓连接固定，支撑用圆木支撑。

4.3、钢筋施工前首先进行现场取样送检，经检验合格后根据施工图进行放样制作，制作好的钢筋进行分类堆放，钢筋安装前要先弹好两边线和轴线，并用红油漆做好标注，钢筋安装时应认真对照图纸的要求进行绑扎，钢筋的保护层采用预制砂浆块，并置入扎丝绑扎在钢筋骨架上。

4.4、混凝土采用商品混凝土，混凝土施工前对模板要进行浇水湿润，混凝土浇筑时必须分层振捣，振捣时做到不漏，确保混凝土的密实度，浇筑时必须有专人进行清理整平，混凝土浇筑完后，派专人进行浇水养护，
在高温季节施工时，要覆盖草袋进行养护。

4.5、模板拆除必须在混凝土达到规定的强度时可拆除模板，模板拆除时定要按顺序进行拆除，以免破坏混凝土的表面结构。

模板除后必须随时进行归堆存放，确保工完场清。

4.6、驳岸景：
（1）、景备料及施工：根据设计要求，对所用料要进行筛选，有口
面形状和较大符合要求的多选，料进入现场后，将料平摊在施工现场围待
选用：并将形状较好的面向上放置，备料吨位按设计吨位适当增加5T，施工用具要配备粗麻绳，杠棒、撬棍、铁榔头，人力车，并配备12T吊车一台。

（2）、头堆砌：根据设计意图，营造出凝重坚实，自然美观的艺术形象，在砌筑中，按相施工长安排，小头采用人工抬放，大块吊车就位，充分利用堆叠手法或安或连，或接或斗，或跨或拼，或悬或卡，力求重心平衡，堆叠中要注意安全随时察觉块稳固性，施工中可采用捆绑、支撑，
铁件固定等办法固定山，使其就位稳妥。

（3）、填肚勾缝：景接口有缺口部位，使连接两块景间成断裂状；没有整体感，就用水泥浆将缺口处填齐，用柳叶抹水泥砂浆勾缝，按艺术要求或明或暗，缝宽务必不超过2CM随形而勾。

5、主要施工人员及机械设备
5.1主要施工人员主要有：
现场施工员1名；技术员1名；工人10名。

5.2主要施工机械设备见（附表一）
6、施工安全
6.1安全教育
对每位施工人员讲安全课，讲安全操作规程和操作顺序和操作要领，所有施工人员考试合格后上岗，禁酒后上岗、带病上岗。

施工一直在围堰的防护下进行，围堰运行期；为确保围堰在施工期安全运行，将在适当地段，准备材料；预先制定切实的抢险措施，报现场监理工程师批准后实施。

6.2 围堰施工安全技术保证措施
组织机构
(1) 建立指挥机构，明确责任人。

(2)建立抢险队伍。

(3) 设立专职水情预报人员，随时和业主、监理及水电站取得联系，及时掌握水情情况，为工程施工安全提供详细的决策依据。

(4)随时检查、维护围堰的运行情况，确保基坑不进水。
