平法疑问解答(二)

问：1、梁的下部纵筋一定要在中间支座锚固吗？2、从03G101-1图集第54页的图中，两边钢筋的切断点都在中间支座上，可否理解为两边钢筋在中间支座搭接？3、不是说“能通则通”吗？支座两边直径相同的钢筋贯穿中间支座，不是可以降低支座处的钢筋拥挤程度吗？答：1、从03G101-1图集第54页的图中可以看出，框架梁的下部纵筋一般都在中间支座锚固。

其锚固长度同时满足两个条件：(1) ≥ LaE(2) ≥ 0.5hc + 5d （即是“超过柱中心线5d” ）2、第54页图中所示的“梁下部纵筋在中间支座的构造”，说的是“钢筋锚固”，而不是“钢筋搭接”。

“钢筋搭接”是两根钢筋之间的行为，“钢筋锚固”是一根钢筋对于支座的行为。

图中所标出的“锚固长度”是每根钢筋从支座边缘到切断点的距离。

按锚固长度两个条件之一的“≥LaE”来看，下部纵筋的切断点一般应该伸过支座的另一边了，而不是“在支座内部”了。

3、“能通则通”一般是对于梁的上部纵筋说的，梁的上部纵筋在中间支座上“能通则通”，而上部纵筋可以在上部跨中1/3跨度的范围内进行连接。

但是，梁的下部钢筋不能在支座上“能通则通”、而让钢筋在下部跨中进行连接。

因为，下部跨中是正弯矩最大的地方，钢筋是不允许在此范围内连接的。

再问：2005年10月21日听了陈青来教授的讲座：下部钢筋也能连通布置，可以在支座处1/3跨度的范围内连接（一般用机械连接）。

答：陈青来教授讲的是两点不同的意思：1、对于“非抗震框架梁”来说，可以在“支座处1/3跨度的范围内连接”，因为这里没有正弯矩。

——03G101-1图集也已经肯定了这一点。

2、如果采用一级机械连接，可以在任何位置上进行连接。

因为一级机械连接经过国家的多次试验，证明是相当可靠的（拉力试验的钢筋破坏点都不在机械连接处）。

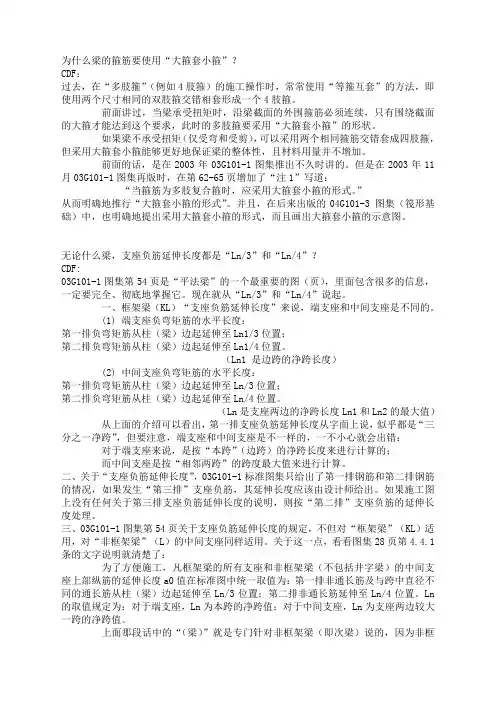

问：03G101-1图集第65页中间支座上部纵筋的延伸长度，只在第一排钢筋上面标注尺寸“Ln / 3” 。

现在工程中出现了中间支座第二排上部纵筋，其延伸长度如何处理？是否可按“框架梁”的“Ln / 4”来处理？答：答案是肯定的，非框架梁的中间支座上部纵筋的延伸长度同“框架梁”。

根据如下：03G101-1图集第28页第4节“梁支座上部纵筋的长度规定” 第4.4.1条：“为方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵筋的延伸长度a0值在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不同的通长筋从柱（梁）边起延伸至Ln / 3位置；第二排非通长筋延伸至Ln / 4位置。

”问：非框架梁L配筋构造：图集第65页1、中间支座的上部纵筋（支座负筋）延伸长度为Ln1 /3 。

2、端支座的上部纵筋延伸长度标注值为Ln1 /5 ，然而后面还跟着一个“（Ln1 /3）”。

非框架梁端支座的上部纵筋延伸长度取Ln1 /5 还是Ln1 /3？什么时候取Ln1 /5 ？什么时候取Ln1 /3 ？答：非框架梁L配筋构造：图集第65页1、一般情况下，梁端部上部纵筋取Ln1 /5 （Ln1为本跨的跨度值）。

2、图题“非框架梁L配筋构造”的下方有一附注“（括号内的数字用于弧形非框架梁）”。

所以，我们可以理解“Ln1 /5 后面跟着的一个（Ln1 /3）”的意义为：弧形非框架梁的梁端部上部纵筋取Ln1 / 3 （Ln1为本跨的跨度值）3、本页的“注1”指出：当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部纵筋取Ln / 3 ，Ln 为相邻左右两跨中跨度较大一跨的跨度值。

这一条必须注意。

当一道非框架梁两端支座的属性不同（例如一端为普通框架梁，另一端为剪力墙）的时候，这两个端支座上部纵筋的延伸长度是不同的。

有人要问：什么是“深梁”？（注：《混凝土结构设计规范》中找不到“深梁”的定义。

）《简明钢筋混凝土结构构造手册》中关于深梁的定义：对L0/h＜5的钢筋混凝土梁宜按深受弯构件进行设计。

其中L0/h≤2的钢筋混凝土简支梁和L0/h≤2.5的钢筋混凝土连续梁成为深梁。

此处，h 为梁截面高度；L0 为梁的计算跨度。

可取Lc和1.15 Ln两者中的较小值，Lc 为支座中心线之间的距离Ln 为梁的净跨问：03G101-1图集第65页“L配筋构造”，下部纵筋在端支座的锚固，图示尺寸为直锚“12 d （La）” 。

1、下部纵筋在端支座的锚固——标注“（La）”是做什么用的？2、03G101-1图集第35页的注3指出：“在任何情况下，锚固长度不得小于250mm”。

现在非框架梁下部纵筋“直锚12d”是不是太小了？答：1、注意看图题“非框架梁L配筋构造”下面括号内的标注“括号内的数字用于弧形非框架梁” 。

所以，“（La）”用于弧形非框架梁下部纵筋在端支座的锚固。

2、03G101-1图集第35页的表格题目是“受拉钢筋的最小锚固长度La”，所以，该表格的注3：“在任何情况下，锚固长度不得小于250mm” 指的是受拉钢筋的最小锚固长度。

由于在设计中非框架梁不考虑抗震作用，所以非框架梁的正弯矩只存在于跨中，在支座附近没有正弯矩。

这样，非框架梁下部纵筋在支座附近为“受压钢筋”，所以不受图集35页“受拉钢筋的最小锚固长度不得小于250mm”的制约，直锚12d 就足够了。

3、还有请大家注意本页的注6：“梁下部肋形钢筋的直锚长度见图注；当为光面钢筋时，梁下部钢筋的直锚长度为15d 。

” 这就是说，直锚长度12d用于螺纹钢筋，直锚长度为15d 用于光面钢筋（一级钢筋）。

问：1、03G101-1图集关于“梁变截面”有哪些规定？2、有的设计把一道梁的某跨尺寸改变得与其他跨大相径庭，不仅截面尺寸不一样，而且梁顶面标高也不一样，还不如另设一个“梁编号”。

3、“平法钢筋自动计算软件”是如何解决“梁变截面”问题的？答：1、“梁原位标注变截面”是03G101-1图集所允许的。

(1) 03G101-1图集第26页指出：当在梁上集中标注的内容（即梁截面尺寸、箍筋……）不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬挑部位，施工时应按原位标注数值取用。

(2) “梁原位标注变截面”在实际工程中是经常发生的。

2、“梁变截面”问题是一个相当复杂的问题。

(1) “梁变截面”可能变截面高度，也可能变截面宽度。

由此引起的相邻两跨梁的截面关系，可能有多种情况：上平下不平、下平上不平、左平右不平、右平左不平或者是上面几种情况的组合。

(2) 由此引起的“钢筋”问题，不仅是“箍筋”，而且更为难于判断和处理的是：变截面跨与相邻左右两跨梁的纵筋的走向处理。

（详见03G101-1图集第61页）第61页有7个节点构造图。

其实，第61页的构造做法的基本点的就是：能通则通：能伸入另一侧梁的纵筋的直锚长度为LaE （La）不能伸入另一侧梁的纵筋就进行弯锚，即伸至对边后弯钩15d ，其直锚水平段要求≥ 0.4 LaE （≥ 0.4 La ）〖注〗“能通则通”还表现在以下一点：当梁下部纵筋抬升的斜率≤1/6时：（节点⑥）支座两边相同直径的下部纵筋可连续布置即抬升穿越支座。

(3) 什么事情都有个“度”。

如果“梁变截面”变得太离谱了，造成某跨的截面长宽尺寸与邻跨大不相同，而且梁顶标高也不一样，那真的不明白把这样的两跨梁编成同一梁号还有什么意义？我以为，不同的各跨梁编成同一个梁号，是为了使梁的上部通长筋能够贯穿各跨。

如果连“梁顶标高”都不一致，则这样拼凑起来的“一根梁”还有什么意思？好不如分开编成两个不同的梁号算了。

3、我们的“平法钢筋自动计算软件”软件，先抓住最普遍的情况入手去解决“梁变截面”问题。

(1) 经过调查研究，实际工程中，最普遍的“梁原位标注变截面”方式是：只变“截面高度”——而截面宽度一般不变。

相邻两跨梁的截面关系是：上平下不平。

(2) 这样，处理起来就比较简单了：①变截面的“当前跨”——只需要把“箍筋尺寸”改变一下。

②整道梁的“上部通长筋”可以直通过去。

③而梁的“下部纵筋”可以采用“按跨锚固”的方法来解决。

(3) 在梁原位标注的属性框中有一栏的名称为“截面尺寸”。

这样，该栏可以接受以下格式的数据输入：300*700 ——加腋修正（当集中标注格式为300*700Y500*250时）300*700/600 ——悬挑端变截面（斜线前面为梁根的截面高度）300*600 ——（水平）变截面（当宽度与集中标注不同，要提示）【说明】“悬挑端变截面”还可能是“300*600/500”的格式，即梁根截面高度（600）不同于相邻跨的高度（700）。

问：“平法梁”的加腋构造有几种？在何处使用？答：1、综观03G101-1到04G101-3图集，“平法梁”的加腋构造有两大类，一类是垂直方向的加腋，另一类是水平方向的加腋（侧腋）。

2、03G101-1图集第60页“框架梁加腋构造”是垂直方向的加腋，具体说是在框架梁底部的加腋。

其构造特点是加腋部位的主筋伸进框架梁或框架柱内的长度≥LaE（≥La）。

这种加腋构造是设计指定的。

例如，在梁的集中标注中注写梁截面高度时标明300*700Y500*250其中“Y”后面的“500”表示腋长，“250”表示腋宽。

知道腋长和腋宽，就可以求出该直角三角形的斜边长度，加上直锚长度LaE，就可以计算出加腋主筋的长度。

此外，加腋部位的箍筋是变截面高度的。

框架梁加腋构造也可以在原位标注时标出，其注写格式同集中标注。

同时请注意，当在集中标注中规定了“梁加腋”的时候，如果在某跨梁的原位标注中注写相同尺寸的矩形截面（例如：300*700），则表示这跨梁取消“加腋”。

我们的“平法钢筋自动计算软件”具备在集中标注和原位标注中进行“加腋”标注的功能和钢筋计算功能。

3、04G101-3图集第33页和第38页分别为基础主梁和基础次梁的“梁高加腋构造”。

这也是垂直方向的加腋。

其加腋构造的特点与上述框架梁加腋构造相同，只是上下方向相反——“框架梁加腋构造”是在梁底部，而“基础梁加腋构造”是在梁顶部。

基础梁的“梁高加腋构造”也是设计指定的。

其集中标注和原位标注的方式同框架梁。

4、04G101-3图集第31页表示“基础主梁与柱结合部侧腋构造”。

这是水平方向的加腋构造。

值得注意的是，基础主梁的这种“加侧腋”的构造不在施工图上进行标注，施工图也不给出结构详图，施工人员和预算人员自己根据04G101-3图集图集进行施工和计算。

“基础主梁加侧腋”的条件是：当基础主梁的截面宽度≤柱截面宽度时，基础主梁在柱的附近就必须加侧腋，以实现“梁包柱”的构造要求。

问：1、什么时候执行“不伸入支座的梁下部纵筋”？2、不伸入支座的梁下部纵筋断点距支座边缘0.1 Ln1——由于它离开了支座，会使梁失去支座的支承吗？3、03G101-1图集规定不伸入支座的梁下部纵筋断点距支座边缘0.1 Ln1而00G101-1图集规定不伸入支座的梁下部纵筋断点距支座边缘0.05 Ln1，如果现在执行用00G101-1图集设计的旧施工图，我们是采用“0.05 Ln1”还是“0.1 Ln1”？答：1、“不伸入支座的梁下部纵筋”是由设计师指定的。
