齿轮啮合原理—端面齿轮传动
齿轮啮合原理讲解
齿轮啮合原理讲解齿轮是一种将旋转动力传递给其他轴的机械装置。
它由多个齿轮齿面的啮合组成,通过齿轮的啮合传递力矩和旋转速度。
齿轮的啮合原理关乎到许多机械设备的正常运转和效率,本文将详细讲解齿轮啮合原理的相关内容。
一、齿轮啮合类型齿轮按照齿形的不同可以分为直齿轮、斜齿轮、渐开线齿轮等类型。
其中,直齿轮是最常见的类型,其齿面与轴线平行。
斜齿轮的齿面则与轴线成一定角度,而渐开线齿轮则通过曲线来使齿轮啮合时传递力矩更平稳。
不同类型的齿轮在啮合时会有一些差异,但其核心原理并无本质区别,即齿轮的齿面通过啮合传递力矩和旋转速度。
二、齿轮啮合原理齿轮啮合原理主要通过两个因素来解释,分别是齿形和齿数比。
1. 齿形齿形是指齿轮齿面上的曲线。
不同齿形的齿轮啮合可以传递力矩和旋转速度,同时还能保持动力传递的平稳性和高效性。
直齿轮的齿形是一种简单的曲线,其齿面与轴线平行。
斜齿轮的齿形较为复杂,其齿面与轴线成一定角度。
渐开线齿轮的齿形则通过特殊的曲线来实现更平滑的啮合。
无论是哪种齿形的齿轮,在啮合时都会形成一种特定的啮合曲线,这种曲线能够保证齿轮间的正常啮合并传递力矩。
2. 齿数比齿数比是指两个啮合齿轮的齿数之比。
齿数比决定了齿轮系统的传动比率。
当两个齿轮齿数比为1时,即齿数相等,齿轮系统称为齿轮副。
齿数比大于1时,称为减速器,可以将高速旋转的输入轴的转矩增大,同时降低旋转速度。
齿数比小于1时,称为增速器,可以将输入轴的转矩减小,同时增加旋转速度。
齿数比的大小还会影响到齿轮系统的传动效率。
较小的齿数比能够提高系统的传动效率,但相应地会降低传动比率。
较大的齿数比则能够提高传动比率,但传动效率会受到一定影响。
三、齿轮啮合的优势和应用齿轮啮合原理的应用广泛,主要得益于其独特的优势。
1. 力矩传递和转速调节齿轮能够将动力源的旋转运动转换为其他轴上的旋转运动,并通过传递力矩实现力量的放大或减小。
通过调整齿数比和齿形,齿轮系统可以实现不同的力矩和转速需求。
齿轮传动工作原理
齿轮传动工作原理
齿轮传动是一种常见的机械传动形式,它通过两个或多个齿轮的相互啮合来传递动力和扭矩。
在齿轮传动中,一个齿轮作为驱动件,另一个齿轮作为从动件。
当驱动齿轮转动时,从动齿轮会随之转动,并将力量传递给相邻的机械装置。
齿轮传动的工作原理基于齿轮的啮合运动。
当两个齿轮的齿面接触时,它们之间会发生齿面间隙,这个间隙是为了容纳齿轮的啮合过程中所产生的各种误差和运动偏差。
当驱动齿轮转动时,齿轮之间的啮合点会不断变化,同时也会有齿面的相对滑动。
这种滑动产生了齿轮传动的一些特性,例如传动比、转速和扭矩的变化。
在齿轮传动中,齿轮的齿数是非常重要的参数。
两个齿轮之间的齿数比决定了传动比,即从动齿轮转速与驱动齿轮转速的比值。
传动比可以通过齿数比计算得出,例如如果驱动齿轮有20齿,从动齿轮有40齿,则传动比为2:1,表示从动齿轮转速是驱动齿轮转速的两倍。
除了传动比外,齿轮传动还可以改变扭矩的大小。
根据力矩守恒定律,驱动齿轮的扭矩与从动齿轮的扭矩之间存在一个反比关系,并且与它们的齿数比有关。
即驱动齿轮的扭矩乘以传动比等于从动齿轮的扭矩。
这意味着当传动比增大时,从动齿轮的扭矩会减小,反之亦然。
总之,齿轮传动通过齿轮的啮合运动来传递动力和扭矩。
它的工作原理基于齿轮之间的齿面接触和滑动,通过选择不同的齿
数比可以改变传动比和扭矩的大小。
齿轮传动在机械领域中得到广泛应用,它具有结构强度好、传动效率高等优点,因此被广泛应用于各种机械设备中。

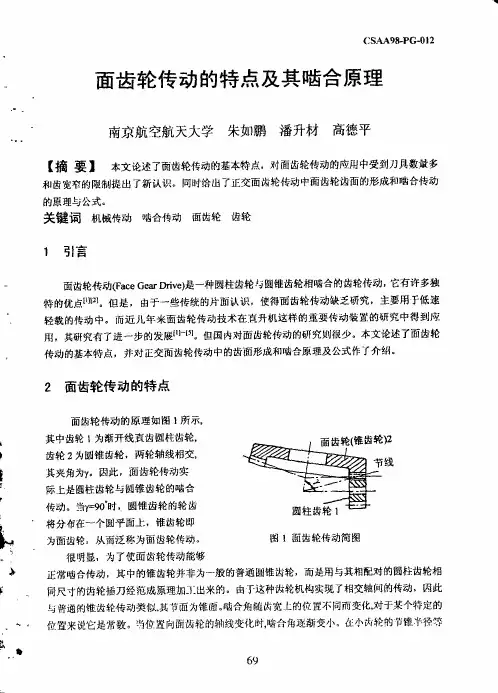

面齿轮传动的特点及其啮合原理
此面齿轮的齿宽受到一定的限制,影响承载能力。
通常情况下,面齿轮传动具有如下儿方面的优点:
1.小齿轮为渐开线圆柱齿轮,其轴向移动产生的误差对传动性能几乎没有影响。在普通圆
锥齿轮传动中,两锥齿轮的锥顶要重合,轴向误差将会引起严重的偏载现象。在一些重要的锥齿
轮传动中(如航空螺旋锥齿轮传动)还要专门进行防位错(即防止锥项分离)设计16J。 2.面齿轮传动比普通的锥齿轮传动具有较大的重台度。据有关文献中介绍Il】,理论上面齿
州纵织毗--mCO织S则№-。。s!m织妒,豳旷≯泓o I堋可得醋轮龋方程
10
0
0 lj
的展开式为
轳‰cos纯(sinrpo-T-细s驴蠡]
儿=飞bs洫删cos<oo)+…c。sq'2%]
(6)
22=吨。(cose口±谚sin够o)
4面齿轮传动中的啮合
如果在啮合传动中所用的小齿轮与加工面齿轮时的刀具相同,则啮合为线接触。但是, 由于备种误差的作用,线接触情况在实际中是不能实现的,其结果是出现偏载。因此,要将 面齿轮设计成局部接触。为了实现局部接触,啮合传动中可采用比刀具少l ̄3个齿的圆柱齿 轮。
于圆柱齿轮的基圆_、#径的位置时,啮合角变为0。。面齿轮的齿宽是不能到达啮合角等于O。的
位置。事实上,在这点之前,切削加工过程中刀具的刀顶过渡部分会切掉面齿轮的共轭齿廓,郎
产生根切现象。在小齿轮的节锥半径等于圆柱齿轮的分度圃半径处,其啮合角即为分度圆的压
力角。在离开面齿轮轴线愈远的位置,其啮合角愈大,齿顶厚愈小n到达一定位置处,面齿轮的 齿顶厚为O,产生尖项现象。从上述可知,由于面齿轮的轮齿一端易根切,另一端齿顶会变尖,因
本文分析了机械传动装置中能量流的传递方式及作用原理,在前人已有研究成果的基础上,对一种新型 连续作用机械无级变速器进行了较为详细的研究。这种新型机械无级变速器是基于啮合传动的,其能量流的 传递具有连续性。在一定程度上克服了原有机械式无级变速器存在的问题,具有广阔的发展前景。本文针对 输入功率为1.5KW,最大输出转速nmax=300rpm,额定输出转速nd=150rpm的无级变速器的设计要求,并考虑 到传动角及变速比等因素,在运动学仿真的基础上,对运动学参数进行了优化;本文对变换器连续作用的初 始装配条件进行了理论分析与研究,对输入、输出变换器作了结构尺寸的设计,并进行了强度校核计算;本 文还对变速器调速系统中主要传动构件在满足操作的灵敏度、精度、自锁性的基础上进行了结构设计;最后 采用WorkingModel3D软件,进行虚拟样机的计算机辅助仿真设计及运动学和动力学计算。仿真结果表明,设 计已达到了运动学设计要求,动力学性能得到了提高,达到了预期的目标。
齿轮啮合原理
齿轮啮合原理齿轮是一种常见的机械传动装置,其啮合原理是指两个或多个齿轮之间通过齿与齿之间的啮合来传递动力和运动的原理。
齿轮传动具有传动比稳定、传动效率高、传动平稳等优点,因此在各种机械设备中得到广泛应用。
本文将从齿轮的基本概念、齿轮的分类、齿轮的啮合原理等方面来详细介绍齿轮啮合原理。
首先,我们来了解一下齿轮的基本概念。
齿轮是由圆柱形或锥形的齿轮齿条组成的,它们通过啮合来传递动力和运动。
齿轮一般由齿轮轮毂和齿组成,齿轮轮毂是齿轮的中心部分,齿是齿轮的外部部分,齿轮的啮合就是指两个或多个齿轮的齿之间的啮合。
其次,齿轮按照其外形和结构可以分为直齿轮、斜齿轮、锥齿轮等不同类型。
直齿轮是最常见的一种齿轮,其齿轮齿条与齿轮轴线平行,适用于传递平行轴间的运动和动力。
斜齿轮的齿轮齿条与齿轮轴线呈一定夹角,适用于传递非平行轴间的运动和动力。
锥齿轮的齿轮轮毂呈圆锥形,适用于传递轴线相交的运动和动力。
最后,我们来详细介绍一下齿轮的啮合原理。
齿轮的啮合原理是指两个或多个齿轮之间通过齿与齿之间的啮合来传递动力和运动。
当两个齿轮啮合时,它们之间会产生一定的啮合力,这种啮合力会使齿轮产生转动,从而传递动力和运动。
齿轮的啮合原理是基于齿轮齿条的啮合,通过齿与齿之间的啮合来实现动力和运动的传递。
总之,齿轮啮合原理是一种常见的机械传动原理,它通过齿与齿之间的啮合来传递动力和运动。
齿轮按照其外形和结构可以分为直齿轮、斜齿轮、锥齿轮等不同类型,不同类型的齿轮适用于不同的传动场合。
通过了解齿轮的基本概念、齿轮的分类、齿轮的啮合原理等方面的知识,可以更好地理解和应用齿轮传动装置。
希望本文对大家有所帮助,谢谢阅读。

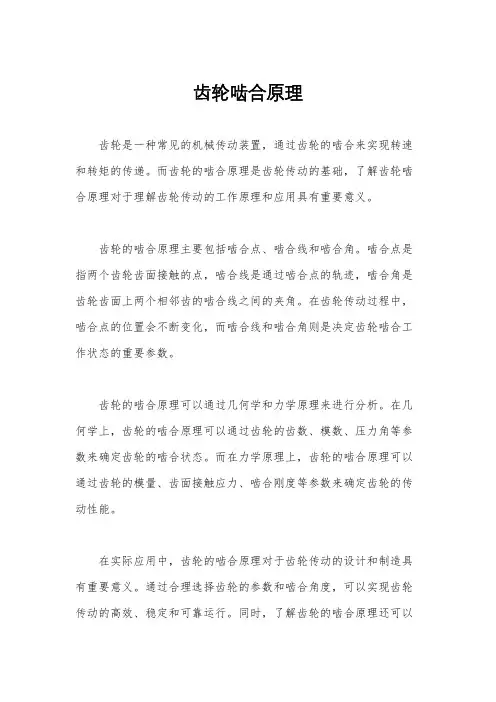

齿轮啮合原理
齿轮啮合原理
齿轮是一种常见的机械传动装置,通过齿轮的啮合来实现转速和转矩的传递。
而齿轮的啮合原理是齿轮传动的基础,了解齿轮啮合原理对于理解齿轮传动的工作原理和应用具有重要意义。
齿轮的啮合原理主要包括啮合点、啮合线和啮合角。
啮合点是指两个齿轮齿面接触的点,啮合线是通过啮合点的轨迹,啮合角是齿轮齿面上两个相邻齿的啮合线之间的夹角。
在齿轮传动过程中,啮合点的位置会不断变化,而啮合线和啮合角则是决定齿轮啮合工作状态的重要参数。
齿轮的啮合原理可以通过几何学和力学原理来进行分析。
在几何学上,齿轮的啮合原理可以通过齿轮的齿数、模数、压力角等参数来确定齿轮的啮合状态。
而在力学原理上,齿轮的啮合原理可以通过齿轮的模量、齿面接触应力、啮合刚度等参数来确定齿轮的传动性能。
在实际应用中,齿轮的啮合原理对于齿轮传动的设计和制造具有重要意义。
通过合理选择齿轮的参数和啮合角度,可以实现齿轮传动的高效、稳定和可靠运行。
同时,了解齿轮的啮合原理还可以
帮助工程师优化齿轮传动系统的结构和性能,提高齿轮传动的工作效率和可靠性。
总之,齿轮的啮合原理是齿轮传动的基础,了解齿轮的啮合原理对于理解齿轮传动的工作原理和应用至关重要。
通过深入研究齿轮的啮合原理,可以为齿轮传动的设计、制造和应用提供重要的理论指导和技术支持。
希望本文对于读者对齿轮啮合原理有所帮助。
齿轮啮合知识点总结
齿轮啮合知识点总结一、齿轮的基本概念1. 齿轮的定义:齿轮是一种机械传动装置,由两个或多个啮合的齿轮组成,通过齿轮之间的啮合传递动力和运动。
2. 齿轮的分类:按照齿轮的传动方式和结构特点,齿轮可以分为直齿轮、斜齿轮、蜗杆齿轮、内啮合齿轮等不同类型。
3. 齿轮的构成:齿轮主要由齿轮齿面、齿顶圆、齿根圆、齿间圆等部分组成,齿轮的形状和尺寸对齿轮啮合性能具有重要影响。
4. 齿轮的参数:齿轮的参数包括分度圆直径、模数、齿数、压力角、齿轮啮合角等,这些参数影响了齿轮的传动性能和使用特性。
二、齿轮啮合原理1. 齿轮啮合的基本原理:齿轮啮合是通过齿轮齿面的啮合来传递动力和运动,齿轮齿面的啮合形成了齿轮啮合副,实现了齿轮传动功能。
2. 齿轮啮合的传动方式:齿轮啮合可以实现直接啮合传动、斜齿轮啮合传动、蜗杆齿轮啮合传动等不同方式,每种方式都有其特点和适用范围。
3. 齿轮啮合的工作原理:齿轮啮合传动中,齿轮齿面的啮合形成了一个齿轮啮合副,通过齿面的啮合来传递动力和运动。
4. 齿轮啮合的受力分析:齿轮啮合传动中,齿轮齿面受到了一定的载荷和应力,需要进行受力分析和强度计算来确保齿轮的传动可靠性和使用寿命。
三、齿轮的设计和制造1. 齿轮的设计基础:齿轮的设计需要考虑齿轮的受力性能、传动效率、制造工艺、使用寿命等方面的问题,设计过程中需要充分考虑这些因素。
2. 齿轮的设计流程:齿轮的设计流程包括齿轮的选择、齿轮参数计算、齿轮齿面设计、齿轮传动系统设计等步骤,每个步骤都需要谨慎考虑。
3. 齿轮的制造工艺:齿轮的制造工艺有很多种,常见的有滚齿、铣齿、刨齿、磨齿等不同方式,每种方式都有其适用范围和特点。
4. 齿轮的精度要求:齿轮的精度要求对于齿轮的传动性能和使用效果都有重要影响,需要根据实际情况来确定齿轮的精度等级。
四、齿轮啮合的计算和分析1. 齿轮啮合的计算:齿轮啮合传动的计算包括齿轮参数计算、载荷计算、传动效率计算、齿轮强度计算等内容,需要进行全面而准确的计算。
齿轮啮合原理(一)
齿轮啮合原理(一)齿轮啮合原理1. 什么是齿轮啮合?•齿轮啮合是指两个或多个齿轮的齿顶和齿谷之间的正面接触,使得齿轮能够传递转矩和运动。
2. 齿轮的结构•齿轮由齿圈和齿柱组成。
齿圈是齿轮的外部圆柱形部分,齿柱则是齿圈上的齿状突起。
3. 齿轮的类型•齿轮根据其结构和用途可分为直齿轮、斜齿轮、锥齿轮等类型。
4. 齿轮啮合的基本原理•原理1:齿轮的啮合使得两个齿轮之间形成了准确的传动比。
例如,一个小齿轮传递给一个大齿轮,可以实现转速的降低但转矩的增加。
•原理2:齿轮啮合过程中,两个齿轮的齿面通过滚动或滑动方式接触,形成传递转矩的力。
•原理3:齿轮的齿顶和齿谷之间接触面积大,接触压力均匀分布,从而能够传递较大的转矩。
5. 齿轮啮合的应用•齿轮啮合广泛应用于机械传动系统,如汽车变速箱、工业机械、机器人等。
•齿轮还被用于时钟、钟表等领域,通过啮合方式实现精确的时间测量。
6. 齿轮啮合的优势和注意事项•优势:齿轮传动的效率高,传递效果稳定可靠,使用寿命长。
•注意事项:齿轮的制造和安装需要保持精度,以确保齿轮的准确啮合,避免因啮合不良造成的振动和噪音。
7. 齿轮啮合的未来发展•随着科技的发展,新材料和新制造技术的应用,齿轮啮合技术将不断进步和改进,以提高效率、降低噪音和延长使用寿命。
•齿轮啮合的自动化和智能化应用也将成为未来的发展方向,提高生产效率和精确度。
以上是对齿轮啮合原理的简要解释。
齿轮啮合作为一项重要的机械传动技术,其原理和应用对我们日常生活和工业制造有着重要的影响。
希望通过本文能够让读者对齿轮啮合有一个初步的了解。
8. 齿轮啮合的计算与设计•齿轮啮合的计算与设计是确保齿轮传动有效运行的重要环节。
•在计算过程中,需要考虑齿轮的模数、齿数、压力角、重合度等参数,并采用力学原理进行力和转矩的计算。
•齿轮啮合设计的目标是使得齿轮的使用寿命长、传动效率高,并且尽量减小噪音和振动。
9. 齿轮啮合的振动和噪音控制•齿轮啮合过程中,由于齿轮齿面的不完全匹配和啮合角度的误差,会产生振动和噪音。
面齿轮传动形式
面齿轮传动形式全文共四篇示例,供读者参考第一篇示例:面齿轮传动是一种常见的机械传动形式,它通过两个或多个齿轮的啮合来传递动力和转矩,被广泛应用于各种机械设备和工业生产中。
面齿轮传动具有传动效率高、传动精度好、传动比稳定等优点,因此被广泛应用于各种行业领域。
面齿轮传动分为直齿轮传动、斜齿轮传动和蜗杆传动等形式,不同形式的齿轮传动适用于不同的工况和需求。
下面我们就来详细介绍一下各种面齿轮传动形式的特点和应用。
1. 直齿轮传动直齿轮传动是最常见的一种面齿轮传动形式,它的传动效率高、传动精度好,适用于需要稳定传动比和高精度传动的场合。
直齿轮传动通常由两个垂直啮合的齿轮组成,其中一个为主动齿轮,另一个为从动齿轮。
直齿轮传动广泛应用于各种机械设备和工业生产中,如汽车、船舶、风力发电机等。
在汽车中,直齿轮传动被用于传动引擎动力到车辆的变速器或差速器,实现车辆的行驶和转向控制。
斜齿轮传动常被应用于需要大转矩传输的场合,如起重机、挖掘机等。
在起重机中,斜齿轮传动被用于传动动力到吊臂和起重钩,实现起吊和悬挂物体的操作。
3. 蜗杆传动蜗杆传动广泛应用于各种机械设备和工业生产中,如工厂搅拌设备、食品加工机械等。
在工厂搅拌设备中,蜗杆传动被用于传动电动机动力到搅拌器搅拌桶,实现搅拌物料的混合和搅拌操作。
第二篇示例:面齿轮传动形式是一种常见的机械传动形式,广泛应用于各种机械设备中。
面齿轮传动通过齿轮的啮合传递动力,实现不同转速和力矩的传递。
面齿轮传动形式可以分为直齿轮传动、斜齿轮传动、锥齿轮传动和蜗杆传动等多种类型。
直齿轮传动是最常见的一种面齿轮传动形式,它的齿轮齿面与轴线平行,传动方式简单直接,传递效率高。
直齿轮传动可以实现同向传动、反向传动和交叉传动,适用于各种场合。
直齿轮传动的主要优点是结构简单、传动效率高、使用寿命长,缺点是噪音大、振动大、容易产生冲击。
斜齿轮传动是直齿轮传动的一种改进形式,它的齿轮齿面倾斜于轴线,通过齿轮的滚动接触,可以减小啮合冲击和齿面磨损,传动效率更高。
齿轮传动的原理
齿轮传动的原理齿轮传动是一种常见的机械传动方式,广泛应用于各种机械设备中。
其原理是通过齿轮间的啮合来传递动力和扭矩,实现机械运动的转换和传递。
本文将从齿轮传动的结构、工作原理、优缺点以及应用领域等方面进行详细介绍。
一、齿轮传动的结构齿轮传动由两个或多个齿轮组成,其中一个齿轮为主动齿轮,另一个齿轮为从动齿轮。
主动齿轮通过电机、发动机等动力源带动,从动齿轮则与传动装置相连,实现动力的传递。
齿轮的结构通常由齿轮轴、齿轮齿、齿轮齿槽、齿轮齿面等部分组成。
齿轮轴是齿轮的支撑部分,通常由钢材等金属材料制成,具有足够的强度和刚性。
齿轮齿是齿轮的主要部分,其数量和形状不同,决定了齿轮的传动比和工作性能。
齿轮齿槽是齿轮齿的空间部分,用于与另一个齿轮的齿轮齿啮合。
齿轮齿面是齿轮齿与齿轮齿之间的接触面,决定了齿轮传动的摩擦和磨损。
二、齿轮传动的工作原理齿轮传动的工作原理基于齿轮间的啮合,通过主动齿轮带动从动齿轮实现动力的传递。
在齿轮传动中,主动齿轮旋转时,其齿轮齿会与从动齿轮的齿轮齿槽啮合,从而带动从动齿轮一起旋转。
齿轮传动的传动比可以通过齿轮齿的数量和大小来确定。
当主动齿轮的齿轮齿数量大于从动齿轮的齿轮齿数量时,传动比为减速传动。
反之,传动比为增速传动。
齿轮传动的传动比还可以通过改变齿轮齿的数量和大小来调整。
齿轮传动具有高效、稳定、可靠等优点,但也存在一些缺点。
例如,齿轮传动的噪音较大,需要进行噪声控制。
同时,在高速、高负荷、高温等环境下,齿轮传动容易出现磨损、断裂等故障。
三、齿轮传动的优缺点齿轮传动具有以下优点:1. 传动效率高。
齿轮传动的传动效率通常在95%以上,比其他传动方式高。
2. 传动稳定可靠。
齿轮传动的结构简单、强度高,传动过程稳定可靠,不易出现故障。
3. 传动比范围广。
齿轮传动的传动比范围广,可以通过改变齿轮齿的数量和大小来调整传动比。
4. 传动扭矩大。
齿轮传动的扭矩传递能力强,可以适用于大功率传动。
齿轮传动的原理
齿轮传动的原理齿轮传动是一种常见的机械传动方式,它通过齿轮的啮合来传递动力和运动。
齿轮传动具有传动比稳定、传动效率高、传动精度高等优点,在各种机械设备中得到了广泛的应用。
那么,齿轮传动的原理是什么呢?首先,我们来了解一下齿轮的基本结构。
齿轮是一种圆盘状的机械零件,表面上有一定数量的齿,齿轮的直径、齿数、模数等参数不同,可以实现不同的传动比。
在齿轮传动中,通常会有两个或多个齿轮相互啮合,其中一个齿轮连接着动力源,另一个齿轮则连接着被驱动部件。
齿轮传动的原理主要包括两个方面,啮合原理和传动原理。
首先是啮合原理,齿轮传动是通过齿轮的啮合来实现传递动力和运动的。
当两个齿轮啮合时,它们之间会产生一定的啮合力,这种力可以传递动力和运动。
齿轮的啮合是通过齿轮的齿形和齿数来实现的,不同的齿形和齿数可以实现不同的传动比和传动方式。
其次是传动原理,齿轮传动是通过齿轮的旋转来实现传递动力和运动的。
当一个齿轮旋转时,它会驱动另一个齿轮一起旋转,从而实现了动力和运动的传递。
在齿轮传动中,通常会有一个齿轮连接着动力源,另一个齿轮连接着被驱动部件,通过齿轮的旋转来实现动力的传递。
除了啮合原理和传动原理,齿轮传动还涉及到一些其他的原理,比如传动比原理、传动效率原理等。
传动比是指齿轮传动中输入轴和输出轴的转速比,它可以通过齿轮的齿数和齿轮的直径来计算。
传动效率是指齿轮传动中输入功率和输出功率的比值,它可以通过齿轮的摩擦损失和啮合损失来计算。
这些原理都是齿轮传动能够正常工作的基础,只有充分理解这些原理,才能正确地设计和使用齿轮传动。
总之,齿轮传动是一种常见的机械传动方式,它通过齿轮的啮合来传递动力和运动。
齿轮传动的原理主要包括啮合原理和传动原理,同时还涉及到传动比原理、传动效率原理等。
只有充分理解这些原理,才能正确地设计和使用齿轮传动,从而更好地发挥其传动功能。
齿轮啮合原理—端面齿轮传动
NS
插齿刀的齿数 压力角
0
17.5 端面齿轮齿面的方程
在 S 2 中的曲面族:
S
其中:
r2 (us , s , s ) M 2 s (s )r2 (us , s )
cos 2 cos s cos m sin 2 cos s sin 2 sin s cos m cos 2 cos s sin m cos s 0 0 0 0 1
M 2 s M 2 p M pm M ms cos 2 cos s cos sin sin m 2 s sin 2 cos s cos m cos 2 sin s cos m sin s 0 sin m sin 2 sin m cos 2 cos m 0
17.5 端面齿轮齿面的方程
( s 2) ( s ) (2) ( s ) (2) v v v ( w w ) rs ys (1 m2 s cos m ) zs m2 s sin m cos s ws( s ) xs (1 m2 s cos m ) z s m2 s sin m sin s m2 s sin m ( xs cos s ys sin s ) rs rs cos( os s ) s us ns sin( os s ) u s rs rs 0 s us ( s ) ( s 2) N v f (us , s , s ) 0
插齿刀的齿面
插齿刀齿槽的对称面为 xs 0
本处讨论范围仅限于 在端截面内具有渐开
齿轮啮合原理-面齿轮传动
