第七章：水利工程图
剖面图：需作多个剖面，以多种方式进行剖视： ➢ 沿不同方向剖； ➢ 沿折线或曲线剖；
➢ 展开剖视：沿剖切线切开并向剖切面投影，然后 将所得到的剖视图展开在一个平面上，图名后应 标注“展开”二字。
局部放大图（详图）
b Lb
m
n
A-A展开图
岸墙
支渠
N M
A
干渠
平面图
– 规定画法
对于构造相同且均布的孔洞，可按其外形画出少数孔 洞，其余用符号“+”表示其中心位置；
利用这种关系可画出同坡曲面上的等高线。
地形图
– 地形等高线
用假想水平面H截割山丘，可得到一条不规则的曲 线，该曲线上每个点的高程都相等，称之为等高线。
– 地形面的标高投影
用一组高差相等的水平面截割地形面，可得到一组 高程不同的等高线，这些等高线的水平投影，并注 明每条等高线的高程和画图比例，得到地形面的标 高投影。
标高投影法 (Topographical projection)：表 示地形图和复杂曲面的投影方法
– 用水平投影加注高度数值表示物体形状； – 高度数值称为高程或标高，以米为单位； – 一般采用与测量一致的标准海平面作为基准面； – 必须注明绘图比例或画出图示比例尺； – 需画出相关剖面图，以清晰、完整表示地形特
➢ 直线的方向用坡度和箭头表示 ➢ 箭头指向下坡
– 坡度与平距
坡度 i ：直线上两点的水平距离为1m时的高 度差 坡度 i = 高度差H/水平距离L=tga
平距 l ：直线上两点的高度差为1m时的水平距离 平距 l = 水平距离L / 高度差H =ctga=1/ tga=1/i 平距是坡度的倒数：平距 l = 1/i 已知直线上两点的高度差H和平距l，可求出两点间的水
➢ 展开剖视：沿剖切线切开并向剖切面投影，然后 将所得到的剖视图展开在一个平面上，图名后应 标注“展开”二字。
局部放大图（详图）
b Lb
m
n
A-A展开图
岸墙
支渠
N M
A
干渠
平面图
– 规定画法
对于构造相同且均布的孔洞，可按其外形画出少数孔 洞，其余用符号“+”表示其中心位置；
利用这种关系可画出同坡曲面上的等高线。
地形图
– 地形等高线
用假想水平面H截割山丘，可得到一条不规则的曲 线，该曲线上每个点的高程都相等，称之为等高线。
– 地形面的标高投影
用一组高差相等的水平面截割地形面，可得到一组 高程不同的等高线，这些等高线的水平投影，并注 明每条等高线的高程和画图比例，得到地形面的标 高投影。
标高投影法 (Topographical projection)：表 示地形图和复杂曲面的投影方法
– 用水平投影加注高度数值表示物体形状； – 高度数值称为高程或标高，以米为单位； – 一般采用与测量一致的标准海平面作为基准面； – 必须注明绘图比例或画出图示比例尺； – 需画出相关剖面图，以清晰、完整表示地形特
➢ 直线的方向用坡度和箭头表示 ➢ 箭头指向下坡
– 坡度与平距
坡度 i ：直线上两点的水平距离为1m时的高 度差 坡度 i = 高度差H/水平距离L=tga
平距 l ：直线上两点的高度差为1m时的水平距离 平距 l = 水平距离L / 高度差H =ctga=1/ tga=1/i 平距是坡度的倒数：平距 l = 1/i 已知直线上两点的高度差H和平距l，可求出两点间的水
工程制图--水利工程图
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
溢流坝面曲线坐标
水利工程图的阅读和绘制
一、读图
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：阅读标题栏及文字说明，了解建筑物的名称、作用、画图 的比例、尺寸单位、施工要求等。
平面图1：200或 1：200
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
一、标高标注
标高数字一律以米 为单位，注写到小数点
水面标高

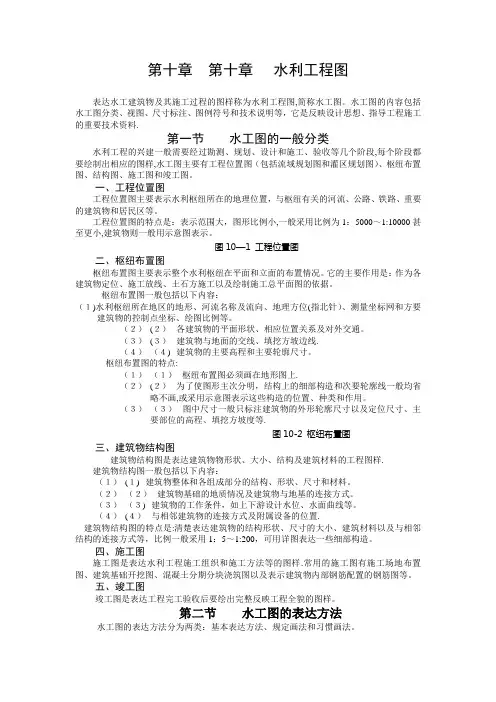

第十章 水利工程图
第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图,简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料.第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样,水工图主要有工程位置图（包括流域规划图和灌区规划图）、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。
图10—1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。
它的主要作用是：作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：（１)水利枢纽所在地区的地形、河流名称及流向、地理方位(指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２）(２）各建筑物的平面形状、相应位置关系及对外交通。
（３）(３）建筑物与地面的交线、填挖方坡边线.（４）（４)建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上.（２）(２）为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画,或采用示意图表示这些构造的位置、种类和作用。
（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等.图10-2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样.建筑物结构图一般包括以下内容：（１）(１)建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。
（３）（３)建筑物的工作条件，如上下游设计水位、水面曲线等。
12水利工程图(4)-专业PPT文档
合成视图
(3)剖面图（剖视图）
剖面图表达建筑物的内部结构形状及位置关系，高度尺寸，特征水位， 地形，地质情况及建筑材料。
（4）断面图
剖切平面平行于建筑物轴线或顺河流流向时所得的图，称为纵断面图。 剖切平面垂直于建筑物轴线或河流方向时所得的图，称为横断面图。 断面图表达建筑物组成部分的断面形状及建筑材料。
10.1.2水工图的表达方法
表达方法：基本表达方法和特 殊表达方法。 一、基本表达方法 包括平面图、立面图、剖面图、 断面图、详图等；
（1）平面图
主要表达建筑物的平面形状及布 置，反映建筑物的平面尺寸（长、宽） 及平面高程、剖面图的剖切位置及投 影方向。
平面图的布置与水有关：
1）对于挡水坝、水电站等挡水建筑物
标高数字一律注写在标高符号右边，单位以米计，注写到小数点后第三位。 在总布置图中，可注写到小数点后第二位。零点标高注成±0.000，正数标 高数字前一律不加“+”号，负数标高数字前必须加注“－”号，如－1.500。
(2)在平面图中，高程符号为细实线矩形线框，矩形线框的长、宽比约为 2：1，在其内注写标高数字。
三、高度尺寸的注法
建筑物立面图和垂直方向的剖视图、断面图中的主要高度常标注高程 。 (1)标高:标高符号及尺寸数字。 标高符号一般采用等腰直角三角形，用细实线绘制，其高度h约为数字 高度的2/3（3mm）。 水面标高（水位），水面线以下画三条渐短细实线。
h
45° 18.280
(a)
56.500
(b)
（八）展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可以将曲线展开成直线 后，绘制成视图（或剖视图）。在图名后注写“展开”二字，或写成 “展视图” 。
10.2 水利工程图的尺寸标注
(3)剖面图（剖视图）
剖面图表达建筑物的内部结构形状及位置关系，高度尺寸，特征水位， 地形，地质情况及建筑材料。
（4）断面图
剖切平面平行于建筑物轴线或顺河流流向时所得的图，称为纵断面图。 剖切平面垂直于建筑物轴线或河流方向时所得的图，称为横断面图。 断面图表达建筑物组成部分的断面形状及建筑材料。
10.1.2水工图的表达方法
表达方法：基本表达方法和特 殊表达方法。 一、基本表达方法 包括平面图、立面图、剖面图、 断面图、详图等；
（1）平面图
主要表达建筑物的平面形状及布 置，反映建筑物的平面尺寸（长、宽） 及平面高程、剖面图的剖切位置及投 影方向。
平面图的布置与水有关：
1）对于挡水坝、水电站等挡水建筑物
标高数字一律注写在标高符号右边，单位以米计，注写到小数点后第三位。 在总布置图中，可注写到小数点后第二位。零点标高注成±0.000，正数标 高数字前一律不加“+”号，负数标高数字前必须加注“－”号，如－1.500。
(2)在平面图中，高程符号为细实线矩形线框，矩形线框的长、宽比约为 2：1，在其内注写标高数字。
三、高度尺寸的注法
建筑物立面图和垂直方向的剖视图、断面图中的主要高度常标注高程 。 (1)标高:标高符号及尺寸数字。 标高符号一般采用等腰直角三角形，用细实线绘制，其高度h约为数字 高度的2/3（3mm）。 水面标高（水位），水面线以下画三条渐短细实线。
h
45° 18.280
(a)
56.500
(b)
（八）展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可以将曲线展开成直线 后，绘制成视图（或剖视图）。在图名后注写“展开”二字，或写成 “展视图” 。
10.2 水利工程图的尺寸标注
水利工程图简介(ppt 31张)
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一物体 的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一
个图形，称为合成视图。
9、分层画法 对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
纵横比例的标注
水利工程图的表达方法
二、规定画法和习惯画法
1、对称形体的省略画法
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并 在对称中心线的两端画出对称符号。 图形超出对称线时可不
画对称符号
水利工程图的表达方法
2、相同要素的简化画法 当形体内有多个完全相同且按一定规律排列的结构要素时，可 仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。 n个
水工图
建筑物结构图 施工图 竣工图
博阳河
105国道
导托堤 3.795 km
导托堤
德安县城 南面
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号
1、水流方向
2、指北针
水利工程图的表达方法
水利工程图演示文稿
2、省略画法
当图形对称时，可以只画对成的一半，但需 在对称线上加注对称符号，如图涵洞的平面图 所示。
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
一、基本规定
1、河流的上下游和左右岸
在水利水电工程中规定，河流以挡水建筑 物为界，逆水流方向在挡水建筑物上方的河流段 称为上游，在挡水建筑物下方的河流段称为下游。 还规定，视向顺水流方向，左边称为左岸，右边 称为右岸
在水工图中习惯将河流的流向布置成自上而 下（适用于挡水建筑物如挡水坝等）或自左而右 （适用于过水建筑物如水闸等）
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
注意要点：
• 规划图和布置图一般画有地形等高线、河 流及流向、指北针、各建筑物的相互位置、 主要尺寸等。采用图例的形式。
2、图线
水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意：
①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线
②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
3、符号 水工图中表示水流方向的箭头符号 指北针的绘制，其位置一般在图的左上
4、拆卸画法
13.1水利工程图概述
水利工程图水利工程图概述1、掌握水利工程图的分类、图示内容、表达方法；2、掌握水利工程图的规定画法及尺寸标注。
目的和要求水利工程图概述1. 水工图的一般分类水利工程的建造通常包括勘测、规划、设计、施工和验收等五个阶段，每个阶段都要绘制相应的图样。
图样的基本类型有：工程规划图、枢纽布置图、建筑物结构图、施工图、竣工图。
1. 水工图的一般分类1.1 工程规划图主要表达水利枢纽的位置及周围环境，并配合图表说明该项工程的主要服务对象及其内容。
这种图表示的范围大，绘制的比例小，一般在1：5000—1：10000之间。
1.水工图的一般分类1.2 枢纽布置图枢纽布置图的图示内容： (1)枢纽所在地的地形、河流及流向、地理方位（指北针）、交通、居民点及重要建筑物等。
(2)枢纽组成及各功能建筑物的形状和相互关系、交通干道以及建筑物与地面的交线。
(3)建筑物的主要轮廓尺寸、主要高程及工作条件。
枢纽布置图比例多为 1：200 — 1：5000。
图中只标建筑物的外形轮廓尺寸及定位尺寸，主要的控制高程，填、挖方的坡度等。
1.2 枢纽布置图1.水工图的一般分类1.3 建筑物结构图建筑结构图是以某一功能建筑物为表达对象的工程图，包括结构布置图、分部和细部的构造图。
建筑结构图的主要内容： (1) 建筑物的形状、尺寸，建造材料及建筑物的细部构造及附属设备的位置。
(2)建筑物的基础与地基的连接方式以及与相邻建筑物的连接方式。
(3)建筑物的工作条件如：各种特征水位和水面曲线等。
建筑结构图的比例在1:50—1:500之间。
1.水工图的一般分类1.3 建筑物结构图1.水工图的一般分类1.4 施工图施工图是用以表达施工组织和方法的图样，如反映施工场地布置的施工总平面图；反映施工导流的施工导流布置图；反映建筑物基础和料场的开挖图；反映钢筋配置、数量的钢筋图等。
1.水工图的一般分类1.4 施工总平面图1.水工图的一般分类上述水工图分类随着科学技术的进步，工程上将不断的采用新的施工方法和新型结构，图样将会出现新的类型，设计者应根据生产的需要，绘制出能满足生产要求的图样。
工程制图--水利工程图分析
的图形，可将两个视向相反的视 图或剖视图、断面图各画对称的 一半，并以对称线为界，合成一 个图形，称为合成视图。
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
9、分层画法
对于多层结构，可按构造层 次分层绘制，相邻层用波浪线分 界，并可用文字注写各层结构的 名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示 为了增强图样的直观性，水
工图中的曲面应用细实线画出若 干素线，斜坡面应画出坡线，如 右图所示。
曲面表示
水利工程图的表达方法
10、其他
详图 当物体的局部结构
由于图形比例较小而表 示不清或不便于注写尺 寸时，将这些局部结构 用较大的比例画出，所 得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
（4）综合整理：读懂建筑物各主要组成部分及细部结构后，再回到总图 阅读，以便弄清建筑物的总体结构形状。
水利工程图的阅读和绘制
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般 统一标注在图形上方，并在 图名下方绘一粗横线，其长 度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平面图
16水利工程图
2.1 视图配置及名称
★河流和建筑物的纵、横剖视图
当剖切平面平行于建筑物轴线或顺河流流向时，称 为纵剖视（或纵剖面图）。
2.1 视图配置及名称
★河流和建筑物的纵、横剖视图
当剖切平面垂直于建筑物轴线或河流流向时，称为 横剖视（或横剖面图）。
2.1 视图配置及名称
★立面图
正视图、左视图、右 视图、后视图一般统 称立面图。
• 施工总平面布置图 —— 反映施工现场场地布置 • 开挖图 —— 反映建筑物基础开挖和料场开挖情况 • 浇筑图 —— 反映大体积混凝土分期、分块浇筑情况 • 施工导流布置图 —— 反映施工导流方法 • 施工方法图 —— 反映建筑物施工方法和流程
竣工图
根据建筑物建成后的实际情况绘制而成的图样。
• 工程验收 • 技术资料、档案 • 技术交流
葛洲坝水利枢纽
冲砂闸
冲砂闸：用以排放水库泥沙的建筑物。
葛洲坝水利枢纽
葛洲坝水利枢纽
三峡水利枢纽
江都水利枢纽
江都水利枢纽 —— 南水北调东线源头
江都水利枢纽 —— 江都四站
江都水利枢纽 —— 江都四站
江都水利枢纽 —— 变电所
江都水利枢纽 —— 变电所
江都水利枢纽 —— 万福闸
江都水利枢纽 —— 太平闸
葛洲坝水利枢纽
拦河坝
拦河坝：挡水建筑物，用于拦截河流抬高上游水位，形成水库和落差。
葛洲坝水利枢纽
水电站
水电站：利用上、下游水位差和流量进行发电的建筑物。
葛洲坝水利枢纽
船闸 船闸
船闸：用以克服水位差产生的通航障碍的建筑物。
葛洲坝水利枢纽
泄水闸
泄水闸：用以排放上游水流，进行水位和流量调节的建筑物。
水利工程图
1、规划图
表示流域内一条或一条以上河流的 水利水电建设的总体规划、某条河流梯 级开发的规划、某地区农田水利建设的 规划等。 灌区规划图为例。
2、布置图
布置图主要表示整个水利枢纽的布置、 某个主要水工建筑物的布置等。 常见的水利枢纽如水库枢纽（包括挡水 坝、输水涵洞、溢洪道等），泵站枢纽（包 括泵站、进水闸等） 以水库枢纽为例。
2、图线 水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意： ①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线 ②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
3、符号 水工图中表示水流方向的箭头符号 指北针的绘制，其位置一般在图的左上 角，必要时可画在图纸的其它适当位置。
闸墩
溢流坝
二、锥面
• 1.锥面的形成 • 锥面是由一直线（母线）沿着一曲 导线并通过一导点运动而形成的。
1、两种画法： 在其反映轴线实长的视图中画若 干条有疏密之分的直素线 在反映锥底圆弧实形的视图中则 画若干条均匀的直素线。
2、在锥面的各视图中均画出若干条示坡线，注意 锥面素线和示坡线应指向锥顶。
三、渐变面
渐变面是有方（矩）形过渡到圆形或作相反 方向变化的逐渐变化面。
1、渐变面的形成 渐变面是由四个三角形平面和四个部分斜椭圆 锥面相切而形成的组合面，如图16（a）所示。其 中，方（矩）形的四个顶点 S1 、 S2 、 S3 、 S4 分别 为四个斜椭圆锥的顶点，圆周的四段圆弧分别为 四个斜椭圆锥的底面圆弧，圆心O与锥顶S1、S2、 S3 、 S4 的连线 OS1 、 OS2 、 OS3 、 OS4 分别为四个 斜椭圆锥的圆心连线。
5、分层画法
工程制图第十四章水利工程
2、展开视图
4、复合 剖视图
5、分层画法
下一页
6、拆卸画 法
7、假想画 法
8
、 连 接 画 法
9、规定 画法简化 画法
五、水工图中尺寸标注
1、基准面和基准点
施工坐标系： 由三个相互垂直的 平面构成三维空间 坐标系； 第一个坐标面是水 准零点的水平面， 称为高程基准面； 国标基准黄海零 点，图上不说明。 第二个坐标面是垂 直水平面的平面， 称为设计基准面； 过中心线。 第三个坐标面是 垂直设计基准面 的铅垂面。
05
添加标题
八、水工图的 绘制
06
添加标题
标尺寸、填标题栏
THANKS
2、点线面 的尺寸标 注
长度尺寸的标注 (k+m)
高度尺寸的标注 (高程符号)
5、规则变 化图形的尺 寸标注
列表法
（2）数学 表达式和列 表结合标注 曲线尺寸
（3）坐 标法标注 曲线尺寸
六、不同类型水工图尺寸标注
三． 详图：细部构造间的定位尺寸、结构图中
未标注的详细尺寸
二． 结构图：建筑物总体尺寸、结构物定形和
定位尺寸、相对位置尺寸。
枢纽布置图：基准点、高程、主要轮廓尺寸。
七、水工图中线性尺寸标注的特点
封闭尺寸（水工图要求 标注封闭尺寸） 重复尺寸（水工图可标 注重复尺寸） 对称结构尺寸标注 尺寸标注的合理性
01
添加标题
了解工程建筑概况、 设计参数、结构特 点
04
添加标题
用细实线打底稿
02
添加标题
定视图表达方案
3.建筑 结构图
4.施工图
三、水工图的表达方法
人站面向下游站立时， 左手称左岸右手称右岸
水利工程图讲解
水利工程图
§1 水利工程图概述 §2 水利工程图中的表达方法 §3 水利工程图中常见曲面的画法 §4 水利工程图的尺寸注法 §5 水利工程图的识读 §6 钢筋混凝土结构图
§1 水利工程图的概述
在河流上为了防洪、灌溉、发电和通航 等目的而修建的相应的水工建筑物，这些相 互联系的水工建筑物组成了水利枢纽。
2、省略画法
当图形对称时，可以只画对成的一半，但需 在对称线上加注对称符号，如图涵洞的平面图 所示。
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
在水工图中习惯将河流的流向布置成自上而 下（适用于挡水建筑物如挡水坝等）或自左而右 （适用于过水建筑物如水闸等）
2、图线
水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意：
①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线
②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
§1 水利工程图概述 §2 水利工程图中的表达方法 §3 水利工程图中常见曲面的画法 §4 水利工程图的尺寸注法 §5 水利工程图的识读 §6 钢筋混凝土结构图
§1 水利工程图的概述
在河流上为了防洪、灌溉、发电和通航 等目的而修建的相应的水工建筑物，这些相 互联系的水工建筑物组成了水利枢纽。
2、省略画法
当图形对称时，可以只画对成的一半，但需 在对称线上加注对称符号，如图涵洞的平面图 所示。
3、简化画法
对于图样中的一些细小结构，当其成规律分 布时，可以简化绘制，即只绘其中少数几个，其 余的用中心线或轴线表示其位置，如图中进水闸 的排水孔；
图样中的某些设备（如闸门起闭机、发电机 等），因属外构件或另有图纸表达，在建筑物结 构图中可简化绘制或省略不画。
以水库枢纽为例。
3、结构图
主要包括水工建筑物体型结构设计 图、钢筋混凝土结构图、钢结构图和木 结构图
以涵洞式进水闸结构图为例
4、施工图
表示施工组织和方法的图样，主要 包括施工布置图、开挖图、混凝土浇筑 图、导流图等
5、竣工图
工程施工过程中，对建筑物的结构 进行局部修改是难免的，竣工后建筑物 的实际结构与建筑物结构图存在差异。 因此，应按竣工后建筑物的实际结构绘 制竣工图，供存档和工程管理用。
在水工图中习惯将河流的流向布置成自上而 下（适用于挡水建筑物如挡水坝等）或自左而右 （适用于过水建筑物如水闸等）
2、图线
水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意：
①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线
②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
工程制图水利工程图
工程制图
水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。 相关规范《水利水电工程制图标准》（SL73-95）。 规划图 枢纽布置图
标 高 正常蓄水位
107.000
水面标高
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺
寸通常采用里程桩的标注方法，即 k + m，其中k为公里数，m为 米数。 起点桩号注成 0+000，反方向用“--”。
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
横剖面图
河流横剖面图
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。 相关规范《水利水电工程制图标准》（SL73-95）。 规划图 枢纽布置图
标 高 正常蓄水位
107.000
水面标高
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺
寸通常采用里程桩的标注方法，即 k + m，其中k为公里数，m为 米数。 起点桩号注成 0+000，反方向用“--”。
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
横剖面图
河流横剖面图
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
第18章 水利工程图
第十八章水利工程图§18.1 概述§18.2 水工图的表达方法§18.3 水工图的阅读和绘制水工建筑物（重力坝）水工建筑物（双曲拱坝）水工建筑物（无坝引水枢纽）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 渡槽）§18.1 概述◆水利工程图定义--表达水利工程建筑物及其设计施工过程的投影视图称为水利工程图，简称为水工图。
--是反映设计思想、指导施工的重要技术资料。
◆水工图的分类及特点--水利工程的建造通常包括规划、勘测、设计、施工和验收等几个阶段，每个阶段都要绘制相应的图样。
图样的基本类型有：规划示意图、枢纽布置图、建筑结构图和施工图。
§18.1.2 枢纽布置图--在水利工程中，由若干个水工建筑物有机组合互相协同工作的综合体称水利枢纽。
--枢纽布置图内容：(1)水利枢纽所在地区的地形、地物、河流、水流方向（用箭头表示），所用比例，地理方位（画指北针）、水准标高和主要建筑物的控制点（基准点）的测量坐标。
(2)各建筑物的平面形状及其相互位置。
(3)各建筑物与地形面相交的情况。
(4)各建筑物的主要高程及其它主要尺寸。
§18.1.3 建筑结构图--结构图是以某一对象的工程，根据受力安全需要而选用的材料结构布置图，如结构分部和细部构造图、钢筋混凝土图。
--建筑结构图的内容包括：(1) 建筑物整体的形状、大小、构造以及所选用的材料。
(2) 建筑物基础的地质情况及建筑物与地基的连接方法。
(3) 建筑物与相邻建筑物的连接情况。
(4) 建筑物工作条件，如上、下游各种设计水位、水面曲线等。
(5) 建筑物细部构造的形状、大小、结构、材料。
(6) 建筑上附属设备的位置。
§18.1.4 施工图--按照设计要求，用来指导工程施工的视图统称施工图。
--施工图的内容包括：(1)施工场地布置图。
(2)基础开挖图。
水利工程识图.
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
(1).表示方法
1).建筑物的表示：
各建筑物的结构形状、尺寸、材料；建筑物各分部和细部构造、尺 寸、材料；工程地质情况；与地基的连接方式；相邻建筑物的连接 方式；附属设备的位置；建筑物的工作条件。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽各组成部分的位置和形式及相互关系。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
①.一般构造图：形状、尺寸 外部结构尺寸：平面、立面、侧面 内部结构尺寸：剖面、断面
②.钢筋结构图：钢张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.4 建筑物结构图
表示枢纽中某一建筑物的图样：结构布置图、分部和细部构造详图。
(1).表示方法
1).建筑物的表示：
各建筑物的结构形状、尺寸、材料；建筑物各分部和细部构造、尺 寸、材料；工程地质情况；与地基的连接方式；相邻建筑物的连接 方式；附属设备的位置；建筑物的工作条件。
2).地物的表示：
枢纽附近的道路、河流、房屋、居民点等地形地物情况等。
3).其它要素的表示
绘图比例： 图纸序号和总张数：在每张图纸的右下角标题栏内。 标题栏：
3.3 枢纽布置图
表示整个枢纽在平面和立面的布置情况。
(1).表示方法
1).水利枢纽各组成部分的表示：
坐标系及指北针：表示方位。 各建筑物的平面布置：表示枢纽各组成部分的位置和形式及相互关系。
3.1 水利工程图的组成
施工图 竣工图
表达施工组织和施工方法，指导施工。 由竣工后实际工程绘制的图样。
工程位置图(灌溉区规划图) 枢纽布置图(总体布置图) 建筑物结构图
3.2 工程位置图
表示工程在整个灌溉区内的地理位置。
(1).表示方法
1).水利枢纽的表示：
坐标系及指北针：表示方位。 枢纽标注：表示枢纽的位置和形式。
①.一般构造图：形状、尺寸 外部结构尺寸：平面、立面、侧面 内部结构尺寸：剖面、断面
②.钢筋结构图：钢张数：在每张图纸的右下角标题栏内。 标题栏：
3.5 水利工程识图
(1).识图方法及步骤：
由枢纽布置图到建筑物结构图，由主要建筑物结构图到次要建筑物 结构图，由大轮廓图到小构件图。 读枢纽布置图时，以平面图为主。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
顺水流方向观察时，左边为左岸，右边为右岸。 布置水工图时，习惯上使水流方向为自上向下或自左向右。 当视图与水流方向有关时，顺水流方向时为上游立面图，逆水流 方向为下游立面图。
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
大概作用，以及有哪些规定画法和习惯画法，为深入读图做准 备。 （3）分析形体： 对建筑物的主要组成部分逐一分析识读 。
识读水工图，
除想象形状外，还有结构、大小、材料等项内容需一并加以识
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
对于多层结构，可按构造层次分层绘制， 相邻层用波浪线分界，并可用文字注写各层结 构的名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示
为了增强图样的直观性，
水工图中的曲面应用细实线画出
若干素线，斜坡面应画出坡线，
如右图所示。
曲面表示
水利工程图的表达方法
7、拆卸画法
当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，可假想将遮挡结构拆去或将 填上掀去，然后作被遮挡结构的投影。采用拆卸画法无需作任何说明和标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一 物体的图形，可将两个视向 相反的视图或剖视图、断面 图各画对称的一半，并以对 称线为界，合成一个图形， 称9、为分合层成画视法 图。
平面图1：200或 1：2 0 0
水利工程图的表达方法
二、规定画法和习惯画法 1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并在对称 中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法
当形体内有多个完全相同且按一定规律排列的结构要素时，可 仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般统一标注在 图形上方，并在图名下方绘一粗横线， 其长度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平 面 图
10、其他
详图
当物体的局部结
构由于图形比例较小而
表示不清或不便于注写
尺寸时，将这些局部结
构用较大的比例画出，
所得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
一、标高标注
标高数字一律以 米为单位，注写到 小数点以后第三位。 在总布置图中，可 注写到小数点后第 二位。
标高
水面标高 正常蓄水位 107.000
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、 尺寸及结构的图样称为水利工程图，简称水工图。
相关规范《水利水电工程制图标准》（73-95）。
不带坐标尺寸注法
溢流坝面曲线坐标
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：水阅利读标工题栏程及图文字的说阅明，读了解和建绘筑物制的名称、作用、
画图
一、读图 的比例、尺寸单位、施工要求等。
（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图， 剖
视图、断面图的剖切位置及投影方向，详图表达的部位，各视 图的
n个
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的形体， 可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺寸应按总长标注。
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺 寸通常采用里程桩的标注方法，即 k +- m，其中k为公里数，m为 米数。
起点桩号注成 0+000，反方向用“”。
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
水利工程图的表达方法
5、连接画法
当形体较长，图纸空 间有限，形体需全部表达 时，可采用连接画法分段 绘制，并标注连接符号和 字母表示图形的连接关系。
A A
A A
水利工程图的表达方法
6、展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展开成直线后，绘制成视图、 剖视图或断面图。这时应在图名后注写“展开”二字，或写成展视图。
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
规划图 枢纽布置图
水工图
建筑物结构图 施工图
竣工图
105国道
导托堤 3.795
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号 1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
特征水位应在
特征标水注位水是位指反的映基水础库上工作状态的水位,
是规划设计阶段确定主要水工建筑物尺
寸(加如坝注高特、征溢水洪位道宽名度称、。电站装机容
量等)及估算工程效益的基本依据。
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即。
Байду номын сангаас坡度标注
水利工程图的尺寸标注
河流的上下游和左右岸
剖切面平行于轴线或顺水流流 向——纵剖面图 剖切面垂直于轴线或水流流 向——横剖面图
横剖面图
河流横剖面图
大概作用，以及有哪些规定画法和习惯画法，为深入读图做准 备。 （3）分析形体： 对建筑物的主要组成部分逐一分析识读 。
识读水工图，
除想象形状外，还有结构、大小、材料等项内容需一并加以识
水利工程图的阅读和绘制
二、绘图
在制图课中，为了贯彻水工图识读及绘制的基本要求，常抄绘水工图。
（1）基本要求。在不改变建筑物结构及原图表达方案的前提下，另选比例 将原图抄绘于指定图纸上，或再补画少量视图。
对于多层结构，可按构造层次分层绘制， 相邻层用波浪线分界，并可用文字注写各层结 构的名称 。
相邻结构层用波浪线 分界，并注写各层结 构的名称。
水利工程图的表达方法
10、其他
曲面的表示
为了增强图样的直观性，
水工图中的曲面应用细实线画出
若干素线，斜坡面应画出坡线，
如右图所示。
曲面表示
水利工程图的表达方法
7、拆卸画法
当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，可假想将遮挡结构拆去或将 填上掀去，然后作被遮挡结构的投影。采用拆卸画法无需作任何说明和标注。
展开画法
水利工程图的表达方法
8、合成视图
对称或基本对称的同一 物体的图形，可将两个视向 相反的视图或剖视图、断面 图各画对称的一半，并以对 称线为界，合成一个图形， 称9、为分合层成画视法 图。
平面图1：200或 1：2 0 0
水利工程图的表达方法
二、规定画法和习惯画法 1、对称形体的省略画法
图形超出对称线时可不 画对称符号
在不致引起误解时，对具有对称性的形体，可只画1/2或1/4，并在对称 中心线的两端画出对称符号。
水利工程图的表达方法
2、相同要素的简化画法
当形体内有多个完全相同且按一定规律排列的结构要素时，可 仅在两端或适当位置画出其完整形状，其余部分以中心线或中心线 交点表示。
河流横剖面图
纵 1:1000 横 1:5000
150.00
纵横比例的标注
一个视图中铅垂和水平方向 采用不同比例时，应分别标 注纵横比例。
水工图中各视图图名一般统一标注在 图形上方，并在图名下方绘一粗横线， 其长度应以图名所占长度为准。
当整张图纸中只采用一种 比例时，比例应注写在标题栏 中，否则应和视图名称一起按 照如下形式注写： 平 面 图
10、其他
详图
当物体的局部结
构由于图形比例较小而
表示不清或不便于注写
尺寸时，将这些局部结
构用较大的比例画出，
所得的视图即为详图。
土坝结构图
水利工程图的尺寸标注
一、标高标注
标高数字一律以 米为单位，注写到 小数点以后第三位。 在总布置图中，可 注写到小数点后第 二位。
标高
水面标高 正常蓄水位 107.000
工程制图 水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、 尺寸及结构的图样称为水利工程图，简称水工图。
相关规范《水利水电工程制图标准》（73-95）。
不带坐标尺寸注法
溢流坝面曲线坐标
读图一般采用“总体──局部──细部──总体”的循环过程。
（1）概括了解：水阅利读标工题栏程及图文字的说阅明，读了解和建绘筑物制的名称、作用、
画图
一、读图 的比例、尺寸单位、施工要求等。
（2）分析视图表达：了解采用了哪些视图、剖视图、断面图和详图， 剖
视图、断面图的剖切位置及投影方向，详图表达的部位，各视 图的
n个
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的形体， 可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺寸应按总长标注。
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺 寸通常采用里程桩的标注方法，即 k +- m，其中k为公里数，m为 米数。
起点桩号注成 0+000，反方向用“”。
桩号的标注方法
水利工程图的尺寸标注
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
水利工程图的表达方法
5、连接画法
当形体较长，图纸空 间有限，形体需全部表达 时，可采用连接画法分段 绘制，并标注连接符号和 字母表示图形的连接关系。
A A
A A
水利工程图的表达方法
6、展开画法
当构件或建筑物的轴线（或中心线）为曲线时，可将曲线展开成直线后，绘制成视图、 剖视图或断面图。这时应在图名后注写“展开”二字，或写成展视图。
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
水利工程图的表达方法
（四）视图名称及比例标注
规划图 枢纽布置图
水工图
建筑物结构图 施工图
竣工图
105国道
导托堤 3.795
导托堤
德安县城 南面
博阳河
樟树陶村
前山水河
枢 纽 布 置 图
水利工程图的表达方法
一、基本表达方法
（一）常用符号 1、水流方向
2、指北针
水利工程图的表达方法
（二）视图名称
水工建筑物常用三视图表达，即平面图、立面图和侧面图。因其 许多部分被土层覆盖，且内部结构也较复杂，所以剖视图、断面图应 用也较多。
特征水位应在
特征标水注位水是位指反的映基水础库上工作状态的水位,
是规划设计阶段确定主要水工建筑物尺
寸(加如坝注高特、征溢水洪位道宽名度称、。电站装机容
量等)及估算工程效益的基本依据。
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即。
Байду номын сангаас坡度标注
水利工程图的尺寸标注
