《现代检测技术及仪表》孙传友高教出版社电子教案第11章第一篇：《现代检测技术及仪表》孙传友高教出版社电子教案第11章第11章成分与含量的电测法11.1 水分和湿度电测法11.1.1水分和湿度的定义及表示方法一、气体的湿度1、绝对湿度在一定湿度及压力条件下，每单位体积混合气体中所含的水蒸气量，其单位为g/m3。
2、相对湿度单位体积混合气体中所含的水蒸气量与同温度下饱和水蒸气量的比值的百分数，一般用符号%RH表示。
3、露(霜)点温度当空气的温度下降到某一温度时, 空气中的水蒸汽就凝结成露珠（或凝结成霜），这一特定温度称为空气的露点温度（或霜点温度）。
已测知空气的露点为Ta，待测空气所处温度为Tw，通过查表求得温度为Ta和Tw时水的饱和水蒸汽压，二者之比即为待测空气的相对湿度。
二、固体的湿度固体的湿度也称为含水量(或称水分)，通常以物质中所含水分质量(或重量)与总质量(或总重量)之比的百分数来表示。
11.1.2固体水分电测法一、红外式用易被水吸收和不被水吸收的两种波长的红外辐射轮流交替地透过被测固体，取其透过被测固体的辐射强度之比值来测定被测固体的水分。
二、电阻式图11-1-1 利用固体物质的电阻值随含水量的不同而不同的特性，可以测量其湿度。
三、电容式图11-1-2 根据物料介电常数与水分的关系，通过测量以物料为电介质的电容器的电容值即可确定物料的水分。
11.1.3气体湿度电测法一、测温式——干湿球湿度计图11-1-3 原理：根据所测得干球温度T1和湿球温度T2之差，确定空气的相对湿度。
1、传统方法――用水银温度计测量干湿球温度，查相应的表，确定气体的湿度。
2、用两个热电偶或两个热电阻测量干湿球温度差图10-2-10图10-2-113、“电子干湿式”湿度传感器图11-1-4二、电阻式通过测量湿敏电阻受湿度影响后的阻值即可测得相应的湿度。
(详见4.1.5节)三、电容式高分子湿敏电容的电容值与气体中相对湿度之间成线性关系。
现代检测技术基础Chapter one
人与简 单工具
动力机 与机械
自动测 量控制
智能机 械装置
…
4
一、检测的地位和作用
人与机器的机能对应关系：
5
一、检测的地位和作用
• 2. 信息流是客观世界的一个主流
• 物料流 • 能流 • 信息流
客观世界
6
一、检测的地位和作用
信息获取是信息流的一环
…
信息流
获取 传输 处理 控制
信息流组成
7
一、检测的地位和作用
办公商务：扫描仪：文档扫描---线阵CCD 红外传输数据：红外检测---光敏二极管、光敏三极管
医疗卫生：数字体温计：接触式---热敏电阻，非接触式---红外传感器 电子血压计：血压检测 --- 压力传感器 血糖测试仪、胆固醇检测仪 --- 离子传感器
18
一、检测技术的作用和地位
科学研究的先行官
➢ 诺贝尔奖获得者R. R. Ernst说“现代科学的进 步越来越依靠尖端仪器的发展” ➢ 俄国化学家门捷列夫指出“科学是从测量开始 的”
31
四、检测方法分类
1、直接测量与间接测量
• 直接测量：直接将被测量与标准量进行比较
标准量
标准计量单位（如米尺、光栅尺、 激光、……）
绝对测量
定值标准量（如某一固定尺寸）
相对测量
32
四、检测方法分类
-- 绝对测量： 采用仪器、设备、手段测量被测量，直接得到测量值 测量结果：20.1 mm
特点：简单、直观、明了； 测量精度不高 -- 相对测量： 将被测量直接与基准量比较，得到偏差值
风口
出铁口
热 风炉
燃气空气 换热器
烟气 预热器
助燃 风机
烟 囱
《现代检测技术及仪表》孙传友高教出版社电子教案第9章word精品文档10页

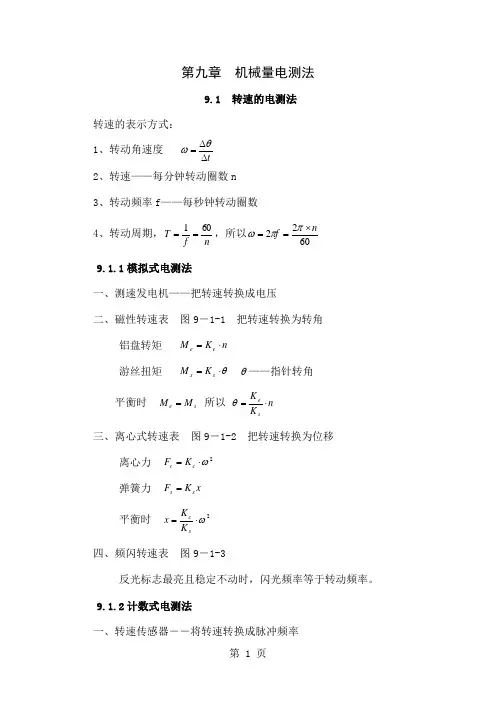

第九章 机械量电测法9.1 转速的电测法转速的表示方式： 1、转动角速度 t∆∆=θω 2、转速——每分钟转动圈数n 3、转动频率f ——每秒钟转动圈数 4、转动周期，n f T 601==，所以6022n f ⨯==ππω 9.1.1模拟式电测法一、测速发电机——把转速转换成电压二、磁性转速表 图9－1-1 把转速转换为转角铝盘转矩 n K M e e ⋅=游丝扭矩 θ⋅=s s K M θ——指针转角 平衡时 s e M M = 所以 n K K se⋅=θ 三、离心式转速表 图9－1-2 把转速转换为位移离心力 2ω⋅=c c K F 弹簧力 x K F s s = 平衡时 2ω⋅=scK K x 四、频闪转速表 图9－1-3反光标志最亮且稳定不动时，闪光频率等于转动频率。
