钾长石深加工及提纯结构图
钾长石的工艺流程 (3)
东北某钾长石试验工艺与试验指标一段：浮选除铁（云母），含铁由0.7%降至0.039%， 二段：浮选长石，K 2O + Na 2O 大于14%；粗 选（除铁）图1 长石浮选工艺流程扫 选（除铁）调浆原 矿磨矿-0.074mm占55-60%洗 矿（脱泥）泥含铁尾矿3调整剂/捕收剂3调整剂/捕收剂粗 选（长石）扫 选（长石）3调整剂/捕收剂3调整剂/捕收剂3精 选1长石精矿尾矿（石英）长石精矿主要元素分析结果K 2O Na 2O Al 2O 3 Fe SiO 2 10.374.0818.650.03965.41长石原矿主要元素分析结果%K2O Na2O Al2O3SiO2CaO MgO7.40 3.42 10.383 73.4860.626 0.941Fe Cu Pb Zn S P0.869 0.027 0.094 0.038 0.052 0.014两段浮选：○1一段浮选（除铁）：一粗一扫硫酸：10%浓度PH=4-6 (用量约2kg/t)12胺：2%浓度（12胺：醋酸=1：1，用50-60度热水溶解）○2二段选长石：一粗一扫两精硫酸：10%浓度PH=2.5-3.0 (用量约1kg/t)丙撑二胺：2%浓度(用量约200g/t)石油磺酸钠：7%浓度(用量约700kg/t)丙撑二胺与石油磺酸钠二者比例可在：1：3-------1：6之间进行调整药剂配置：二胺在搅拌槽内加入醋酸（比例1：0.5-1），并用热水进行溶解，制成2%浓度，用泵扬入药剂缓冲槽，通过数控加药剂机加入浮选调浆搅拌槽中。
石钠在搅拌槽中用热水直接配制，制成7.5%浓度，用泵扬入药剂缓冲槽。
通过数控加药剂机加入浮选调浆搅拌槽中。
硫酸稀释成10%浓度，通过数控加药剂机加入浮选调浆搅拌槽中。
钾长石长石是钾、钠、钙等碱金属或碱土金属的铝硅酸盐矿物，也叫长石族矿物。
钾长石[1]（KAlSi3O8）通常也称正长石，属单斜晶系，通常呈肉红色、呈白色或灰色。
钾长石选矿设备(附：钾长石钾离子提取方法)
钾长石选矿设备（附：钾长石钾离子提取方法）钾长石选矿生产线都需要哪些选矿设备？钾长石选矿设备如何配置和选型？我国可溶性钾资源贫乏，为了相应国家加大对钾矿资源开发利用的攻关力度，荥矿机械以先进的钾长石选矿工艺和钾长石选矿设备为支撑，提高钾长石矿资源的开发利用价值。
钾长石选矿设备：要实现从钾长石原矿中游离出钾离子，首先要把钾矿石从钾长石中分离出来。
钾长石选矿工艺根据矿石性质的不同可分为磁选工艺和浮选工艺。
磁选工艺是为了除掉伴生磁性矿物质，浮选工艺是为了分离钛、云母等共生矿物质。
钾长石破碎磨矿设备：选钾长石生产线，无论哪种选矿工艺，都需将钾长石进行破碎、研磨，破碎工艺选用两段一闭路，磨矿选用一段闭路，保证钾长石选矿生产线磁选或浮选工艺的粒度要求，提高选矿效率和质量。
破碎设备有粗、细鄂式破碎机，圆锥破碎机；磨矿设备有格子球磨机，棒磨机等。
钾长石磁选设备：磁选工艺流程比较简单，可与重选工艺相结合，先使钾矿石富集；还可配置洗矿脱泥设备，提高磁选效率和质量。
磁选设备有干式、湿式磁选机，强磁选、弱磁选等多种型号，需根据生产需求进行配置。
钾长石浮选工艺流程：为了更好满足浮选工艺的需求，钾长石破碎工艺往往采用两段一闭路破碎方法，通过双层振动筛，为使钾长石矿料粒度达到合理要求反复破碎，粗、细鄂式破碎机在破碎工艺中应用最为广泛，破碎比大，破碎效率高，操作、维修简单方便。
破碎矿料输送到高效节能格子球磨机（新型球磨机）再次研磨，输出矿浆经分级机分级，合格矿浆进入浮选机浮选，为了进一步提高浮选纯度和浮选效率，还可在浮选工艺前布置磁选工艺。
湿式强磁选机筒表平均磁感应强度为100～600mT，根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选。
本磁选机具有结构简单、处理量大、操作方便、易于维护等优点。
附：钾长石钾离子提取方法难溶性钾矿中的钾常以离子形式存在于钾长石矿物中，一般酸碱条件下很难将钾离子游离出来。
利用湿化学法、微生物法破坏钾长石矿物的晶格结构，使钾离子从难溶性钾矿中游离出来再提取是从难溶性钾矿中提取钾的基本思路。
钾长石提钾实验方案
钾长石提钾实验方案钾长石提钾实验方案方案一：NaCl熔盐浸取法本实验方案先参考钾长石提钾中的氯化物法，因为钾长石中主要组成为：K2O约7～11%，SiO2约65～75%，Al2O3约18～20%，还有部分微量杂质，与本实验的原料矿组成类似，而且实验所需药品及仪器易得，方法简单，先采用此方法做探索性实验，此方法中，破坏钾长石中的晶体结构是是制取钾肥的关键，而热分解时添加的助剂是必不可少的，本实验方案的是助剂NaCl（也可以采用CaCl2等其它助剂），实验开展的步骤为：先将矿与助剂按一定比例混合放在马弗炉中焙烧，取出冷却一段时间，浸取，过滤，定容，再用四苯硼钠重量分析法分析滤液中的钾含量，计算钾的溶出率，最后将钾钠分离，分步结晶。
实验的具体步骤如下：1.焙烧实验药品：原料矿；NaCl粉末实验仪器：分析天平；马弗炉；坩锅；烧杯；玻棒实验步骤：称取20g原料矿和20gNaCl粉末放入同一烧杯中，用玻棒将它们均匀混合后放入坩锅中，将坩锅放入马弗炉中加热，温度设定为800℃,加热为2h；其它条件不变，改变加热温度分别为850℃，900℃，950℃做三组单因素实验。
这个过程中，反应温度对熔出率有较大的影响，只有当温度高于氯化钠的熔点时，才能有较好的熔出率，NaCl的熔点是801℃，氯化钠与钾长石的配比和反应时间也有一定影响，最后根据钾的溶出率优化反应条件。
2.浸取分离实验步骤：取一定量水于烧杯中，将焙烧物放入水中，使可溶性组分转为液相，成为浸出液，然后抽滤，使浸出液与不溶性固体残渣分离。
3.钾离子的分析实验方法：分析方法为四苯硼酸钠重量法，四苯硼酸钠重量法是测钾的国标方法，也是目前土壤、肥料中钾含量测试应用最为广泛的一种分析方法。
其分析原理为：在碱性较弱的介质中，四苯硼酸钠溶液作为沉淀剂与待测溶液中的K+反应，形成白色的沉淀四苯硼钾，然后将所得沉淀进行过滤、洗漆、干燥并称重，根据沉淀的质量测得溶液中所含的钾含量。
酸浸除铁提纯钾长石粉的工艺试验

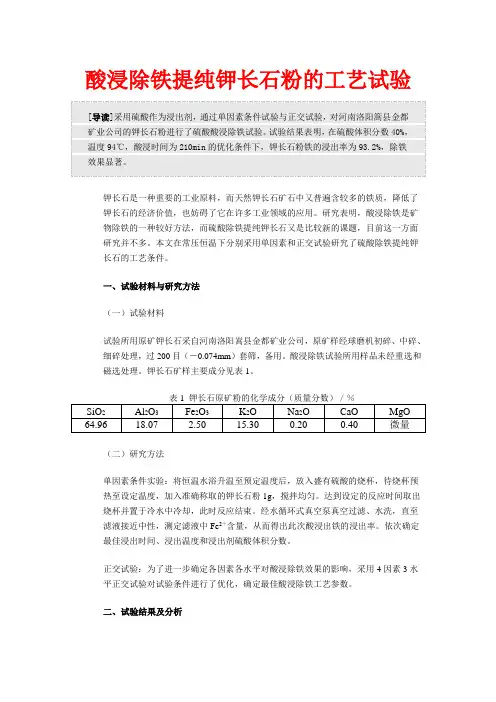

酸浸除铁提纯钾长石粉的工艺试验[导读]采用硫酸作为浸出剂，通过单因素条件试验与正交试验，对河南洛阳篙县金都矿业公司的钾长石粉进行了硫酸酸浸除铁试验。
试验结果表明，在硫酸体积分数40%，温度94℃，酸浸时间为210min的优化条件下，钾长石粉铁的浸出率为93.2%，除铁效果显著。
钾长石是一种重要的工业原料，而天然钾长石矿石中又普遍含较多的铁质，降低了钾长石的经济价值，也妨碍了它在许多工业领域的应用。
研究表明，酸浸除铁是矿物除铁的一种较好方法，而硫酸除铁提纯钾长石又是比较新的课题，目前这一方面研究并不多。
本文在常压恒温下分别采用单因素和正交试验研究了硫酸除铁提纯钾长石的工艺条件。
一、试验材料与研究方法（一）试验材料试验所用原矿钾长石采自河南洛阳嵩县金都矿业公司，原矿样经球磨机初碎、中碎、细碎处理，过200目（－0.074mm）套筛，备用。
酸浸除铁试验所用样品未经重选和磁选处理。
钾长石矿样主要成分见表1。
表1 钾长石原矿粉的化学成分（质量分数）／％SiO2Al2O3Fe2O3K2O Na2O CaO MgO 64.96 18.07 2.50 15.30 0.20 0.40 微量（二）研究方法单因素条件实验：将恒温水浴升温至预定温度后，放入盛有硫酸的烧杯，待烧杯预热至设定温度，加入准确称取的钾长石粉1g，搅拌均匀。
达到设定的反应时间取出烧杯并置于冷水中冷却，此时反应结束。
经水循环式真空泵真空过滤、水洗，直至滤液接近中性，测定滤液中Fe2＋含量，从而得出此次酸浸出铁的浸出率。
依次确定最佳浸出时间、浸出温度和浸出剂硫酸体积分数。
正交试验：为了进一步确定各因素各水平对酸浸除铁效果的影响，采用4因素3水平正交试验对试验条件进行了优化，确定最佳酸浸除铁工艺参数。
二、试验结果及分析（一）硫酸体积分数与除铁率的关系酸浸温度为94℃，酸浸时间为210min，研究了硫酸体积分数对除铁率的影响，结果见图1。
图1 硫酸体积分数与除铁率的关系由图1可见，除铁率随硫酸体积分数的增大呈递增趋势，但是硫酸体积分数增加到一定程度后除铁率增长不明显了。
低品位钾长石矿选矿提纯工艺试验研究
低品位钾长石矿选矿提纯工艺试验研究崔学茹(辽宁地质工程职业学院 辽宁丹东 118303)摘要：辽宁某钾长石矿原矿中K2O品位为5.21%，Na2O品位为3.07%，TFe2O3品位为1.09%，TiO2品位为0.054%，SiO2品位为69.47%，Al2O3品位为13.45%。
原矿K2O+Na2O=8.28%品位偏低，而杂质铁、硅含量偏高，不能直接用于高档陶瓷生产，需要采用选矿提纯技术对其中的铁、硅等杂质去除，提高K2O+Na2O的品位。
试验研究采用强磁-脱泥除铁，粗精矿进行长石-石英浮选分离的选矿提纯工艺，可获得K2O品位为6.23%、Na2O品位为4.07%，K2O+Na2O=10.30%，TFe2O3品位为0.28%，K2O回收率为79.37%，Na2O回收率为77.45％，精矿产率为65.36%长石精矿，满足高档陶瓷原料要求。
关键词：强磁除铁 脱泥除铁 长石-石英分离 磨矿细度 单体解离中图分类号：TD92文献标识码：A 文章编号:1672-3791(2023)12-0088-04 An Experimental Study on the Beneficiation and Purification Technology of Low-grade Potassium Feldspar OreCUI Xueru(Liaoning Geology Engineering Vocational College, Dandong, Liaoning Province, 118303 China) Abstract: In the raw ore of a potash feldspar ore in Liaoning Province,the grade of K2O is 5.21%, the grade ofNa2O is 3.07%, the grade of TFe2O3is 1.09%, the grade of TiO2is 0.054%, the grade of SiO2is 69.47%, and thegrade of Al2O3is 13.45%. The grade of K2O+Na2O=8.28% in the raw ore is low, and the content of impurity ironand silicon is high, which cannot be directly used in the production of high-grade ceramics, and it is necessary to use beneficiation and purification technology to remove impurities such as iron and silicon to improve the grade ofK2O + Na2O. The experimental study uses strong magnetism-desludging to remove iron, carries out the beneficia‐tion and purification technology of feldspar-quartz flotation separation to rough concentrate, and obtains the feld‐spar concentrate with the K2O grade of 6.23%, the Na2O grade of 4.07%, the K2O+Na2O grade of 10.30%, theTFe2O3grade of 0.28%, the K2O recovery of 79.37%, the Na2O recovery of 77.45%, and the concentrate yield of65.36%, which meets the requirements of high-grade ceramic raw materials.Key Words: Strong magnetic iron removal; Desliming and iron removal; Feldspar-quartz separation; Grinding fineness; Monomer separation我国钾长石矿资源丰富，但富矿少，贫矿多，且钛、铁等杂质含量高，不能直接用于高档瓷器的生产，严重制约了我国陶瓷工业的发展。
钾长石综合开发利用新方法
钾长石综合开发利用新方法3薛彦辉 张桂斋 胡满霞(山东科技大学,青岛 266510)摘 要 介绍一种低成本分解钾长石的新方法。
该法循环利用助剂作为催化剂分解钾长石,将分解温度降至90℃～140℃。
钾长石中钾元素用于制取复合肥,钾的提取率达到99%以上,副产物白炭黑和聚合硫酸铝(提取率达96%)分别作橡胶补强材料及水处理絮凝剂,助剂催化剂的回收率为90%～96%。
与已有的其他方法相比,该法具有较高的应用和经济价值。
关键词 钾长石 低温 助剂 复合肥 白炭黑 聚合硫酸铝New Method of Complex Utilization of Potassium FeldsparXue Y anhui Zhang Guizhai Hu Manxia(Shandong University of Science&Technology,Qingdao 266510)Abstract This thesis has introduced a new method to decompose potassium feldspar with low2cost.It recycled using flux as catalyzer to decom2 pose potassium feldspar,which can reduce the decompose temperature to90～140℃.From this,the extract rate of potassium is99%and used to pre2 pare potash fertilizer;the extract rate of by2product is96%,the white carbon as rubber’s reinforcing material,the polymerized Al2(SO4)3as water2dis2 posal flocculation;the recycle rate of flux is between90%～96%.Compared with other processes,the cost falls clearly and this method has great practi2 cal value and economic value.K ey w ords potash feldspar low2temperature flux compound2fertilizer white2carbon polymerized Al2(SO4)3 我国境内绝大部分钾资源,为水不溶性的钾长石矿。
钾长石深加工及提纯结构图
特性: 熔点低，熔融间隔时间长，熔融粘 加 2.烧结法
度高
工 技
石灰石和煤炭
粉碎
成球
锻烧
水溶性
(Al,Si)O2 的电荷, 所以电 理
钾长石化学结构极其稳定,所含钾是难溶 术
钾 长 石
价较低,半径较大的阳离 子 Na+,K+,Ca+等会填于骨
化 性 质
性的，钾长石及其他含钾硅酸盐岩石中的
化 学 钾,基本不能为植物所吸收,必须通过化
钾长石深加工结构图
颜色:肉红色、呈白色或灰色
1.选矿提纯
概述：钾长石是长石矿物
物 硬度:6
钾长石原料
手选
破碎
磨矿
的一种, 是一种富含钾的 硅酸盐矿物, 其分子式为
理 性
密度:2.54-2.57g/cm3
质 比重:2.56～2.59g/cm3
成品
脱水
分级
K[AlSi3O8], 组 成 三 维 网 状 结构。由 Si-O 和 Al-O 四面 体连成骨架,为了中和
3.高温熔融法
架的空隙中, 由于具有
性 学加工入钾长石
高温熔融
钙镁磷钾复合肥
Si-O 骨架, 所以具有一定
质
能作为钾肥使用
的稳定性,但在链单位内
4.水热法
部 Si-O-Si 链要比链间的分 布密,因而具有解理性。
钾长石制取钾肥的研究
KOH 溶液加压处理钾长石
缓释肥料
钾长石提纯
5.高炉冶炼法
钾长石防火硅酸钙板
石灰石、钾长石、铁矿石、萤石、焦炭 破碎
高温
产品
利用钾长石制取钾肥的同时制取白碳黑
应 陶瓷坯体配料 用 领 玻璃熔剂 域
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.高温熔融法
架的空隙中, 由于具有
性 学加工,使钾变成水溶性或枸溶性后,才
钙镁磷肥
i-O 骨架, 所以具有一定
质
能作为钾肥使用
的稳定性,但在链单位内
4.水热法
部 Si-O-Si 链要比链间的分 布密,因而具有解理性。
钾长石制取钾肥的研究
KOH 溶液加压处理钾长石
缓释肥料
钾长石深加工结构图
颜色:肉红色、呈白色或灰色
1.选矿提纯
概述：钾长石是长石矿物
物 硬度:6
钾长石原料
手选
破碎
磨矿
的一种, 是一种富含钾的 硅酸盐矿物, 其分子式为
理 性
密度:2.54-2.57g/cm3
质 比重:2.56～2.59g/cm3
成品
脱水
分级
K[AlSi3O8], 组 成 三 维 网 状 结构。由 Si-O 和 Al-O 四面 体连成骨架,为了中和
钾长石提纯
5.高炉冶炼法
钾长石防火硅酸钙板
石灰石、钾长石、铁矿石、萤石、焦炭 破碎
高温
产品
利用钾长石制取钾肥的同时制取白碳黑
应 陶瓷坯体配料 用 领 玻璃熔剂 域
陶瓷釉料
6.低温分解法 钾长石原料
粉碎
CaO 水浸泡 加温加压
产品
结晶、固液分离 Na2SO4 混合浸泡
搪瓷原料
特性: 熔点低，熔融间隔时间长，熔融粘 加 2.烧结法
度高
工 技
石灰石和煤炭
粉碎
成球
锻烧
水溶性
(Al,Si)O2 的电荷, 所以电 理
钾长石化学结构极其稳定,所含钾是难溶 术
钾 长 石
价较低,半径较大的阳离 子 Na+,K+,Ca+等会填于骨
化 性 质
性的，钾长石及其他含钾硅酸盐岩石中的
化 学 钾,基本不能为植物所吸收,必须通过化
