变频器的安装调试与维护
变频器的调试及注意事项
3变频器的保养和维护 由于变频器使用环境的变化，如温度、湿度、烟雾等的影响，以及变频器内部元器

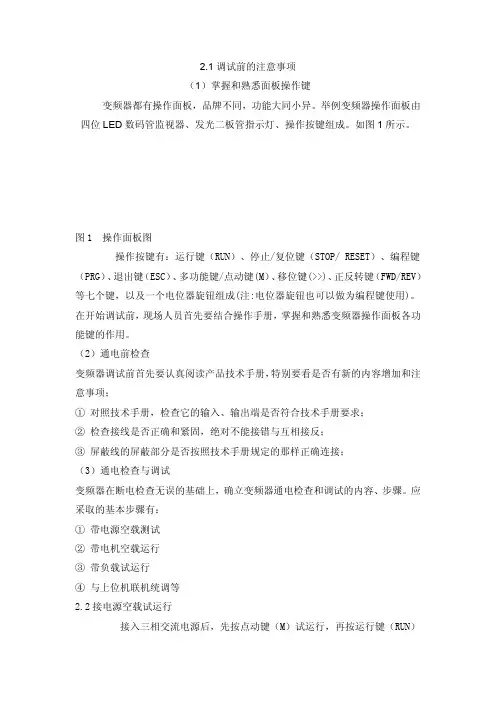

接入三相交流电源后，先按点动键（M）试运行，再按运行键（RUN）
运行变频器到 50HZ，用万用表测量变频器的三相输出（U/T1、V/T2、W/T3）， 相电压应平衡（370V～420V）；测量直流母线电压应在（500V～600V）。然后按 停止键（STOP/RESET），待频率降到 0HZ时，再接上电机线。 2.3带负载试运行 （1）设置电机的极数、额定功率、额定转速、额定电流，要综合考虑变频器的 工作电流； （2）选择参数自整定功能的执行方式： ① 静止参数自整定，在电机不能脱开负载的情况下进行参数自整定。 ② 旋转参数自整定，在电机可脱开负载的情况下进行参数自整定。 注：启动参数自整定时，请确保电机处于静止状态，自整定过程中若出现过流过 压故障，可适当延长加减速时间。 （3）设定变频器的上限输出频率、下限输出频率、基频、设置转矩特性； （4）将变频器设置为自带的键盘操作模式，按手动键、运行键、停止键，观察 电机是否反转，是否能正常地启动、停止； （5）熟悉变频器发生故障时的保护代码，观察热保护继电器的出厂值，观察过 载保护的设定值，需要时可以进行修改。 2.4系统调试 （1）手动操作变频器面板的运行、停止键，观察电机运行、停止过程以及变频 器的显示窗口，看是否有异常现象。如果有现象，相应的改变预定参数后再运行； （2）如果启动、停止电机过程中变频器出现过流保护动作，应重新设定加速、 减速时间。电机在加、减速时的加速度取决于加速转矩，而变频器在启、制动过 程中的频率变化率是用户设定的。若电机转动惯量或电机负载变化，按预先设定 的频率变化率升速或减速时，有可能出现加速转矩不够，从而造成电机失速，即 电机转速与变频器输出频率不协调，从而造成过电流或过电压。因此，需要根据 电机转动惯量和负载合理设定加、减速时间，使变频器的频率变化率能与电机转 速变化率相协调。
变频器安全操作规程
变频器安全操作规程一、变频器的安全操作原则1. 在操作变频器之前，必须具备相关的专业知识和技能，并严格遵守相关操作规程。
2. 在操作变频器时，必须严格按照操作手册中的要求进行操作，不得随意更改参数设置。
3. 在使用变频器过程中，应随时注意设备运行状态，及时发现并解决问题。
4. 在停止使用变频器后，应及时切断电源，并进行必要的维护和检修。
二、变频器的安装与调试1. 变频器的安装必须符合相关安全规定，包括电线接线、地线接地等。
2. 在安装变频器的过程中，应确保设备处于停电状态，避免触电等意外事故的发生。
3. 在安装完成后，必须进行必要的参数设置和校准，以确保设备正常运行。
4. 在调试变频器时，应注意设备的运行状态，确保各项参数设置正确。
三、变频器的日常操作1. 在操作变频器之前，应先确保设备正常运行，监测各项指标是否正常。
2. 在变频器运行过程中，应定期检查设备的温度、电流、电压等参数，及时发现异常情况。
3. 在操作变频器时，应遵守相关安全操作规程，严禁随意拆卸、改动设备。
4. 在设备异常停止运行时，应立即停止电源，并进行必要的维修和检修。
四、变频器的维护和保养1. 定期对变频器进行维护保养，包括清洁设备内部和外部的尘埃、杂物等。
2. 定期检查设备的电缆、插头、接线等情况，确保连接良好，防止松动或腐蚀。
3. 定期检查设备的散热器、风扇等部件，确保其正常运行，防止过热情况的发生。
4. 定期检查设备的电源、开关等部件，确保其正常工作，防止电气故障的发生。
五、变频器的故障处理1. 在设备故障发生时，应立即停止电源，并进行必要的检查和维护。
2. 在查找故障原因时，应遵循从外部到内部、从简单到复杂的原则，逐步排查。
3. 在处理故障时，必须由专业人员进行操作，不得随意拆卸设备。
4. 在故障处理完成后，应进行必要的测试和检验，以确保设备正常运行。
六、变频器的报废与处置1. 当变频器无法修复或达到使用寿命时，应按照相关规定进行报废处置。
电工维修技师论文-变频器的安装与维护
1变频器的安装与维护现代电力电子技术、计算机技术以及自动控制技术已在迅速发展，电气传动技术正面临一场历史性的革命。
交流传动逐渐成为电气传动的主流，异步电动机调速系统中，效率最高、性能最好的是变频调速系统。
性能最好的是变频调速系统。
变频器的出现，使得复杂的调速控制简单化，用变频器和交流鼠笼式感应电动机组合替代了大部分原先只能用直流电机完成的工作，缩小了体积，降低了维修率。
受益于节能减排、绿色新政，作为节能的重要设备，变频器产业的潜力非常巨大，是未来战略性产业之一。
因此保障变频器可靠运行，有效降低故障停机时间，保证企业生产效率。
变频器的安装与维护将起到重要的作用。
与维护将起到重要的作用。
1.1变频器的安装1.1.1安装环境1、变频器不易安装在震动的地方，振动加速度多被限制在0.30.3～～0.6G 以下。
以下。
因为变频器里面的主回路连接螺丝容易松动，有不少变频器谅是因为这样而损坏的。
损坏的。
2、安装场所的周围温度不能超过安装场所的周围温度不能超过（（-10-10℃至℃至℃至+40+40+40℃）℃）。
因为电解电容的环境温度每升高10度，寿命近似减半，而两个大的整流滤波电解电容，是变频器的核心重要组成部件；还会对变频器内部IGBT 模块的散热性能产生很大的影响，从而影响变频器的寿命。
响，从而影响变频器的寿命。
3、空气相对湿度≤、空气相对湿度≤90%90%90%，无凝露，避免变频器在太阳下直晒。
，无凝露，避免变频器在太阳下直晒。
，无凝露，避免变频器在太阳下直晒。
4、变频器要安装在清洁的场所。
不要在有油性、酸性的气体、雾气、灰尘、辐射区的环境使用变频器。
辐射区的环境使用变频器。
5、变频器背面要使用耐温材料。
变频器背面是散热片，温度会很高。
、变频器背面要使用耐温材料。
变频器背面是散热片，温度会很高。
6、安装在控制柜内时，可在柜内安装换气扇。
防止柜内温度超过额定值。
1.1.2安装要求1、变频器只能垂直并列安装，变频器只能垂直并列安装，上下间隙≥上下间隙≥上下间隙≥100mm 100mm 100mm。
变频器的维护检修规程
变频器旳维护检修规程维护、检查是防止装置发生偶发性故障旳有效手段。
为了有效进行维护、检查，应制作检查检查单，记录并保留装置固有旳特性变化和构成部件旳稳定性，防止发生故障，以及在发生故障时调查故障原因。
维护、检查分为平常检查和定期检查，在装置旳安装之初，应缩短检查周期，详细进行检查，防止发生初始故障，运转时间变长后，需要检查部件与否出现特性劣化等。
1、检查、维护作业时旳准备环节2、平常检查2.1检查周期：每月一次。
2.2检查项目：(1)确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；(2)确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；(3)确认有无异味、绝缘物旳气味及各电路元件特有旳气味；(4)确认设备内部脏污状况，根据脏污状况减少清洁周期；对于以上项目，以目测检查为中心实行，有异常时应立即进行维修。
3、定期检查3.1检查周期：按机组小修周期进行。
3.2检查旳项目如下：(1)柜内旳清洁；(2)设备内部旳清洁；(3)电路部件旳变色、变形，漏液（电容器电阻电抗器变压器等）确实认；(4)基板（电阻、电容器旳变色、变形，基板旳变色、变形、脏污、焊接旳老化等）确实认和清洁；(5)配线（有无因发热导致旳变色、腐蚀）确实认；(6)紧固部分（螺栓，螺帽，螺钉类旳松动）确实认；(7)进行装置旳主电路部分旳检查时，应在断开输入电源后，通过约5分钟以上，在验电后进行。
请注意：装置内部旳电容器在将输入电源断开后电荷仍会残留一段时间，会有触电旳危险。
此外，为防止发生触电事故，在设备运转旳状态下不要打开门。
4、维护重点4.1 主电路部及控制电路部旳清洁维护，检查旳第一步就是清洁。
清洁应根据设备旳状态实行。
清洁时，应在切断电源，确认主电路没有电压后，通过吸引或吹扫等将设备内旳尘埃取去。
注意：假如压缩空气旳压力太强，有也许会损坏部件和配线。
此外，吹扫无法除去旳附着物应用布擦掉。
清洁原则上从上部开始，在下部结束。
灰尘，金属旳切屑从上面落下，假如从先从下部检查，则无法发现和除去上面旳落下物。
变频器安全操作规程
变频器安全操作规程一、引言变频器是一种用于调节电机转速的装置，广泛应用于工业领域。
为了确保工作人员的安全和设备的正常运行，制定变频器安全操作规程是非常重要的。
本文将详细介绍变频器的安全操作规程，以保障工作人员的人身安全和设备的正常运行。
二、安全操作规程1. 变频器的安装1.1 在安装变频器前，必须确保设备处于停电状态，并使用合适的绝缘手套和绝缘工具进行操作。
1.2 变频器的安装位置应远离易燃、易爆物品，并保持通风良好。
1.3 安装变频器时，应遵循制造商提供的安装指南，并确保连接正确可靠。
2. 变频器的启动与停止2.1 在启动或停止变频器之前，必须确保工作区域内没有人员。
2.2 启动变频器时，应逐步增加转速，避免突然启动导致设备损坏或人员受伤。
2.3 停止变频器时，应先将负载卸载，然后逐步降低转速，最后将电源关闭。
3. 变频器的操作3.1 操作变频器时，必须穿戴符合安全要求的个人防护装备，如安全帽、防护眼镜、防护手套等。
3.2 操作人员应熟悉变频器的控制面板和功能，确保正确操作。
3.3 在操作过程中，应注意设备运行状态，如异常声音、异味或异常振动等，及时停机检查。
3.4 禁止擅自更改变频器的参数设置，如需调整应由专业人员进行。
4. 变频器的维护与保养4.1 定期检查变频器的连接线路和接地情况，确保电气连接可靠。
4.2 定期清洁变频器外壳和散热器，保持良好的散热效果。
4.3 定期检查变频器的冷却风扇和滤网，确保正常运转。
4.4 定期检查变频器的故障报警功能，确保及时发现并排除故障。
5. 变频器的紧急情况处理5.1 在发生紧急情况时，应立即切断变频器的电源，并采取相应的应急措施。
5.2 紧急情况处理人员应经过专业培训，熟悉紧急情况处理流程，并掌握相应的紧急救援设备和装置的使用方法。
6. 变频器的培训与教育6.1 所有操作人员必须接受变频器的安全操作培训，并持有相应的操作证书。
6.2 定期组织变频器的安全操作培训，提高操作人员的安全意识和操作技能。

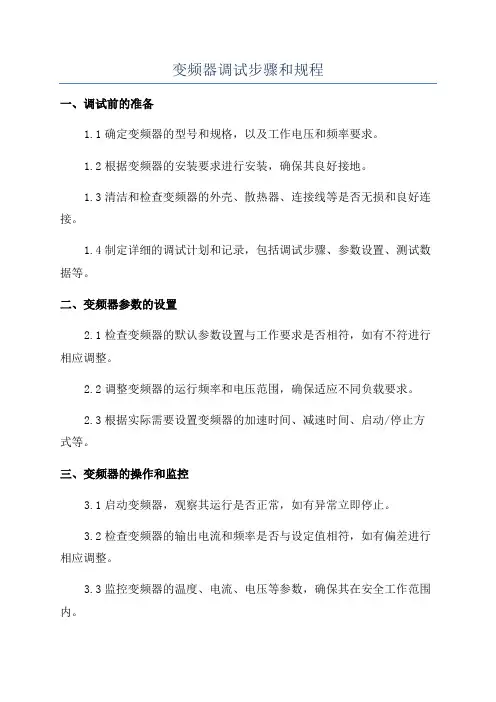

变频器调试步骤和规程
变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格，以及工作电压和频率要求。
1.2根据变频器的安装要求进行安装，确保其良好接地。
1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。
1.4制定详细的调试计划和记录，包括调试步骤、参数设置、测试数据等。
二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符，如有不符进行相应调整。
2.2调整变频器的运行频率和电压范围，确保适应不同负载要求。
2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。
三、变频器的操作和监控3.1启动变频器，观察其运行是否正常，如有异常立即停止。
3.2检查变频器的输出电流和频率是否与设定值相符，如有偏差进行相应调整。
3.3监控变频器的温度、电流、电压等参数，确保其在安全工作范围内。
四、加载测试4.1选择适合的负载设备，将其连接至变频器的输出端。
4.2开始加载测试，观察变频器的输出电流和频率是否稳定，温度是否正常。
4.3根据实际情况进行相应参数的调整，以达到最佳工作效果。
五、变频器保护功能测试5.1模拟过载情况，测试变频器的过载保护功能，确保其能够及时启动保护机制。
5.2模拟短路故障，测试变频器的短路保护功能，确保其能即时切断电源。
5.3测试变频器的过压保护、欠压保护、过温保护等功能，确保运行安全可靠。
六、调试结束6.1关闭变频器和负载设备，切断电源，进行设备的清洁和维护。
6.2根据调试记录整理、评估数据，如有不符合要求的地方，进行相应调整。
6.3编写变频器调试报告，总结调试情况和结果，提出改进措施。
1.进行安全检查，包括检查电源和设备连接是否牢固，确保无漏电和短路等问题。
2.确定变频器的工作要求，包括输入电压、输出电压、频率要求等。
3.根据变频器的型号和规格，进行参数设置，如输入电流、起始频率、加速时间等。
4.启动变频器，观察运行情况，如有异常情况，及时停止变频器并检查故障。
变频器安装方案
变频器安装方案一、概述变频器是将电动机的工作频率变化来控制电动机的转速，广泛应用于各类机械设备中。
本文将重点介绍变频器的安装方案。
二、安装前准备在安装变频器之前，需要确保以下几个条件满足：1.确保电源线、控制线的接线正确；2.将变频器接地；3.确保变频器的安装环境符合设备要求；4.在安装变频器之前，应阅读设备手册和使用说明。
三、安装步骤3.1 变频器的安装位置变频器应安装在干燥、通风良好的位置，并且要远离电磁干扰源。
同时，变频器的安装位置应符合以下要求：1.安装高度和方向要合适，方便运行和维护；2.变频器前面需要保留空间，以便进行设备的维护和检修；3.安装位置需要平稳，不能存在倾斜或摇摆的情况。
3.2 安装电机安装电机时需要注意以下几点：1.确保电机的接线正确；2.电机安装应牢固，避免抖动；3.电机绕组的相序需要正确；4.确保电机的地线接到变频器及电力柜等地。
3.3 安装变频器变频器安装应注意以下几个方面：1.安装之前需要准确确定电源电压和电机功率；2.确保变频器的参数设置正确；3.变频器的接线必须正确接地，且地线需独立于其它设备的地线；4.确保响应速度和控制精度满足设备要求。
四、验收及调试当变频器完成安装之后，需要进行以下方面的验收和调试：1.在设备无负载运行情况下，确认变频器的运行方向和转速符合设备要求；2.对设备进行负载试运转，需要对设备进行不同输出频率下的载荷测试；3.确认设备在不同负载情况下的响应速度和控制精度；4.确定设备的最大输出频率和额定输出频率。
五、安装后维护与注意事项在变频器安装完成后，需要注意以下方面的维护和注意事项：1.定期检查变频器的液晶显示屏和参数设定；2.定期备份变频器的参数设置；3.定期检查变频器的散热系统是否正常；4.遵守变频器的使用说明和相关规定。
六、总结本文主要介绍了变频器的安装方案。
在安装变频器之前，需要进行准备和确认安装位置等相关细节。
验收及调试需要严格按照设备要求进行，维护和注意事项需要长期进行。
变频器电机维护
变频器电机维护随着工业自动化的发展，变频器电机在各行各业中得到了广泛应用。
作为电力传动系统的核心设备，变频器电机的维护显得尤为重要。
本文将着重介绍变频器电机的维护方法和注意事项，以帮助读者正确、高效地进行变频器电机的维护工作。
一、清洁保养1. 定期清洁变频器电机的外表面，特别是散热器和风扇叶片。
定期除尘，避免积尘堵塞散热孔，影响变频器电机散热效果。
2. 检查连接线路、继电器和延时元件等部件，确保连接良好，杜绝松动现象的出现。
3. 定期检查电缆线路，发现磨损或老化的电缆要及时更换，避免因电缆故障导致变频器电机的无法正常工作。
二、温度控制1. 合理安装变频器电机，确保安装位置通风良好。
避免在高温、潮湿或有腐蚀性气体的环境中使用变频器电机。
2. 定期检查变频器电机工作时的温度，尤其是电机轴承、绕组等部件的温度。
如果温度异常高，应立即检查和处理，以避免损坏设备。
三、维修和更换部件1. 需要定期检查电机轴承的润滑情况，及时添加或更换润滑脂。
注意润滑脂的种类和使用寿命，选择适合的润滑脂以延长轴承的使用寿命。
2. 定期检查变频器电机的电容器和继电器等关键部件，确保其正常工作。
如发现故障或损坏，应及时维修或更换。
3. 对于电机绕组的维护，应根据电机绕组的材质和使用情况，定期检查和清洁电机绕组。
发现绕组脱落、烧毁等问题时，应立即维修或更换。
四、安全使用1. 在进行维护和保养时，应确保变频器电机已切断电源，并采取必要的安全措施，如戴好绝缘手套、穿戴防护眼镜等。
2. 严禁在变频器电机工作时随意触摸或碰触电机，避免触电事故的发生。
3. 在维修和更换部件时，应按照相关操作规程进行，避免操作不当导致的设备故障和人身伤害。
结语通过以上的维护方法和注意事项，我们可以确保变频器电机能够正常、高效地运行，从而提高设备的使用寿命和工作效率。
同时，我们也要时刻关注技术的发展和更新，学习新的维护方法和技巧，不断提升自己在变频器电机维护方面的专业能力。
变频器使用说明书
变频器使用说明书一、概述变频器是一种用于控制交流电机转速的电力电子设备。
它通过改变电源的频率和电压，实现对电机的精确调速，从而达到节能、提高生产效率和改善工艺控制等目的。
本说明书将详细介绍变频器的安装、操作、维护和故障排除等方面的内容，以帮助您正确使用和维护变频器。
二、安全注意事项在安装、操作和维护变频器之前，请务必仔细阅读并遵守以下安全注意事项：1、安装和维护工作应由专业人员进行，确保具备相关的电气知识和技能。
2、在操作变频器之前，请确保已切断电源，并等待至少 5 分钟，以使电容器放电。
3、变频器应安装在干燥、通风良好的环境中，避免阳光直射和潮湿。
4、严禁在变频器运行时触摸其内部电路和接线端子，以免触电。
5、按照变频器的额定参数进行接线和使用，不得超过其允许的电压、电流和功率范围。
6、在进行故障排除和维修时，应使用适当的工具和防护设备。
三、安装1、环境要求温度：变频器应安装在环境温度为－10℃至＋40℃的范围内。
湿度：相对湿度应小于 90%（无凝露）。
振动：应避免安装在强烈振动的场所。
2、安装位置变频器应垂直安装在坚固的平面上，周围应留出足够的空间以便散热和维护。
避免安装在易燃、易爆和腐蚀性气体的场所。
3、接线输入电源接线：将电源电缆连接到变频器的输入端子，确保相序正确。
电机接线：将电机电缆连接到变频器的输出端子，注意接线的正确性。
控制信号接线：根据需要连接控制信号线，如启动、停止、调速等。
四、操作1、面板操作变频器的面板上通常有显示屏、按键和指示灯，用于显示运行参数和进行操作。
通过按键可以设置频率、启动/停止电机、查看故障信息等。
2、外部控制可以通过外部的控制信号，如电位器、PLC 等，实现对变频器的调速和控制。
3、运行模式变频器通常具有多种运行模式，如手动模式、自动模式和远程模式等，根据实际需求进行选择。
五、参数设置1、基本参数频率设定：设置变频器的输出频率范围。
加速时间：电机从静止加速到设定频率所需的时间。
变频器的维修及保养方法
变频器的维修及保养方法1. 定期清洁：变频器在使用过程中会积累很多灰尘和杂物，影响散热和正常工作，因此需要定期清洁。
清洁时应先将变频器断电，并使用软刷或吹风机将灰尘和杂物清理干净，确保各部件的散热效果。
2. 维护电路板：变频器的电路板是其核心部件，需要定期检查和维护。
检查电路板是否有明显的损坏、锈蚀或烧毁现象，如有则需要及时更换或修复。
还需检查电路板上的连接器和插座是否松动，如有松动应及时加固。
3. 检查接线端子：定期检查变频器的接线端子，确保连接牢固并且没有松动现象。
接线端子的松动会导致电路不稳定和烧坏电器，因此需要经常检查和加固。
4. 校准参数设置：变频器在使用过程中，可能由于环境因素或其他原因导致参数设置出现偏差，影响正常使用。
因此需要定期对参数进行校准，确保其正常工作。
5. 更换易损件：变频器中有一些易损件，如电容器、电阻器等，需要定期更换以确保其正常使用。
定期更换易损件可以延长变频器的使用寿命，减少维修频率。
6. 做好防雷保护：变频器作为电子产品，对雷击比较敏感，因此需要做好防雷保护工作。
可以安装避雷器或者使用避雷器保护电路板，以减少雷击对变频器的损害。
7. 检查散热系统：变频器在工作时会产生一定的热量，因此需要有良好的散热系统来保证其正常工作。
定期检查散热系统是否通畅，风扇是否正常运行，以确保变频器正常散热。
8. 执行故障检修：当变频器出现故障时，需要及时进行检修。
对于一些简单的故障可以自行处理，如更换损坏的元件或重新连接接线；对于复杂的故障则需要找专业人员进行维修。
1. 定期检查：定期检查变频器的各个部件和连接线路，确保其正常工作。
特别要注意检查电路板、散热系统、风扇等重要部件，及时发现问题并处理。
2. 注意使用环境：变频器在使用过程中应放置在干燥、通风良好的环境中，远离潮湿和有腐蚀性气体的地方。
避免长时间在高温、潮湿、有腐蚀性气体的环境下使用，以免影响正常使用寿命。
3. 避免过载使用：变频器在使用过程中应按照其额定功率进行使用，避免过载使用。
变频器的安全事项及检修
变频器的安全事项及检修一、安全事项：1. 安装前的准备工作：变频器安装前，需要了解设备的电源接线，地线接线等有关安装知识，确保设备安装正确，电源接线牢固可靠。
2. 动力电路：变频器的动力电路中充满高压电，所以在接线和维修过程中，务必注意断电并断开电源开关，以免触电事故的发生。
3. 接线过程：接线时，必须遵循电气安全操作规程，并根据电路图正确接线。
特别是高电压接线，务必使用绝缘工具，并尽量避免触摸高压金属部件。
4. 维修时的安全操作：在维修过程中，需要事先将设备断电并断开电源开关。
在检修前，应先将主电源离开变频器，然后进行相关的检修工作。
为了避免电容放电危险，需要等待足够长的时间，保证电容已经完全放电后再进行检修。
5. 防止误操作：变频器的操作参数设置非常复杂，为避免误操作，应该仅由专业人员进行。
6. 温度控制：变频器在工作过程中会产生热量，因此需要保证设备周围的通风和散热。
如果变频器长时间工作在过高的温度下，可能会导致设备故障或者损坏。
7. 绝缘检测和维护：定期进行绝缘检测，并确保绝缘性能正常，以确保设备运行的安全性能。
如果绝缘降低，应及时维修或更换变频器进行保护。
8. 定期检查和维护：定期检查变频器的接线、接触点的状态和松动程度，确保变频器正常运行。
同时，定期对设备进行维护和保养，清洁设备，包括散热器，尘埃和杂物的积聚可能导致设备故障和火灾的发生。
9. 示波器接线的安全和注意事项：当使用示波器检测变频器时，需要明确的设备工作原理和操作方法，确保操作人员的安全。
10. 增加警示标志：在设备周围安装一些需要人员特别警惕的警示标志，以提醒人们注意设备的安全性。
二、变频器的检修：1. 故障的检查和排除：当设备故障发生时，需要首先对设备进行基本的检查和排除，查看设备的电源供应是否正常，设备是否有电，电源开关是否打开等。
2. 检查接线：检查设备的电缆接线是否正常，是否存在接线松动情况。
对电缆进行视检，如果发现电缆断裂、损坏或有明显的磨损，应及时更换新的电缆。
变频器基础与技能【项目六】 变频器的安装、调试与维护
（四）安装方法
3
4
5
二、变频器主电路接线 （一）电缆选择 由于主回路电压高、电流大，所以选择主回路连 接导线时，应考虑电流容量、短路保护、电缆压降等 因素。一般情况下，变频器输入电流的有效值比电动 机电流大。变频器变流回路的电路形式不同，输入功 率因数就不同，使用交流电抗器和直流电抗器的情况 下，也有不同的功率因数。
【项目六】 变频器的安装、调试 与维护
任务 1 变频器的安装及接线
一、变频器的储存与安装 （一）变频器的储存 变频器在未安装之前，需要储存一段时间。变频 器的储存需注意下列事项：
1
①必须臵于无尘垢、干燥的环境中。 ②环境温度在 -20 ～ +65 ℃ 范围内。 ③相对湿度在≤95% 范围内，且无结霜。 ④避免储存于含有腐蚀性气体、液体的环境中。 ⑤最好释放包装存放在架子或台面上。 ⑥长时间存放会导致电解电容的失效，所以必须 保证在 6个月内通一次电，通电时间至少 5 h以上，输 入电压必须用调压器缓缓升高至额定值。
18
19
四、变频器的干扰 变频器主要由电力电子器件和微电子器件组成， 变频器的输入侧是整流电路，输出侧是逆变电路，在 输入、输出侧的电压、电流中，不可避免地含有谐波 成分。由于逆变桥采用SPW M调制方式，其输出电压 为占空比按正弦规律分布的系列矩形波。又由于电动 机定子绕组的电感性质，其定子电流十分接近正弦波， 但其中与载波频率相等的谐波分量仍较大。
2
（二）装设场所 装设变频器的场所须满足以下条件：湿气少、无 水浸入；无爆炸性、无可燃性或腐蚀性气体和液体， 粉尘少；装臵易于搬入安装位臵；有足够的空间，便 于维修检查；备有通风口或换气装臵以排除变频器在 工作中产出的热量；与易受谐波和无线电干扰影响的 装臵分离。若安装在室外，必须按照户外配电装臵设 臵条件安装。 （三）使用环境
变频器的调试和调整技巧
变频器的调试和调整技巧随着现代工业自动化的发展，变频器作为一种调速电器，在工业生产中得到了广泛应用。
但是，变频器的调试和调整是一项非常重要的工作，其正确性关系到整个冲印机的正常运行和设备的寿命。
下面将介绍一些变频器的调试和调整技巧。
1. 变频器调试前的准备工作在开始变频器调试之前，需要对设备进行以下准备工作：（1）检查设备的线路和地线连接情况，确保线路可靠接地。
（2）检查设备是否处于停机状态，确认操作安全性。
（3）检查变频器的维护记录，确保维修情况良好。
（4）润滑设备，并清洁设备内部。
2. 变频器的调试（1）将变频器与电机连接并调整输出电压。
（2）通过变频器的面板，配置所需的调试参数。
（3）按照设备手册进行变频器参数调试，检查维护记录。
3. 变频器的调整（1）监测变频器的输出频率及工作状态，并按照设备手册进行调整。
（2）检查变频器的输出及电机工作状态，如出现问题，应及时进行调整。
（3）根据设备生产实际需求，进行相应的调整处理。
（4）保持设备的维护及检查记录，并及时进行设备的维护保养。
4. 变频器使用注意事项（1）使用变频器时应注意防潮，防止设备受潮受潮。
（2）使用变频器时，应定期进行清洗、检查和维护。
（3）变频器在使用过程中如出现异常要及时停机排查。
（4）在长期关闭的设备上，应定期开机进行运行和维护。
总结变频器的调试和调整是改善设备性能和减少设备故障的关键环节，正确的调试和调整方法可以提高整个系统的效率，降低运行成本，延长设备的使用寿命。
因此，在使用变频器时，应严格按照操作规程和设备手册进行调试和调整操作，从而确保生产效率和设备的稳定运行。
变频器安装与调试(修正版)
6. 运行过程中的过电压及过电流
雷击、电网不正常波动。特别是自发电的企业，发电机输出不稳， 会造成大面积变频器损坏。
第四章：变频器安装与调试
案例4 ： 变频器过热跳闸 案例现象：一台ABB ACS500/ 22kW变频器，在运行半小时左右跳“OH”。
分析与维修：因为是在运行一段时间后才出现故障，所以温度传感器 坏的可能性不大，可能变频器的温度确实太高。通电后发现风机转动 缓慢，防护罩里面堵满了很多棉絮(因该变频器是用在纺织行业)，将 防护罩清扫干净，开机风机运行良好，运行数小时后再没有出现跳闸 故障。
第四章：变频器安装与调试
故障检查处理：由于该用户从变压器引过来三根相线和一根中性线，只 把中性线接到“E”端子上，而地线没有和中性线相连，虽说控制线使 用了屏蔽线，屏蔽层也接到了接地螺钉，因没有和大地相连, 起不到 屏蔽作用，导致了变频器因干扰而失控。将变压器的中性线接地，变 频器地线接地，变频器工作正常。
第四章：变频器安装与调试
对ΔU的一般要求为 ΔU ≤（2 ~ 3）％UX
ΔU的计算为
ΔU
3I N R0 L 1000
上两式中，UX —电动机的最高工作电压，单位为V； IN —电动机的额定电流，单位为A； R0 — 单位长度导线电阻，单位为mΩ∕m； L— 导线长度，单位为m 。
第四章：变频器安装与调试
第四章：变频器安装与调试
案例5 ：奇怪的变频器故障 案例现象：有一包装材料厂，在流水线上用了20多台安川6166G-5.5KW变 频器。可运行不到一年就不断出现烧模块现象，而且一直查不出原因。 虽然厂家可以给保修，但严重影响生产，成为老板一大心病。 案例原因：经维修人员现场仔细检查，发现变频器装在震动很大的流水 线上，紧固模块的螺丁很多已经松动。由于模块散热不好而烧掉。 故障处理：变频器采取防震处理，在底部安装了防震橡胶，缓冲了变频 器的震动，故障排除。
利德华福变频器安装调试及维护手册
编号：BLH B01-070.6版本号：V.01HARSVERT系列变频调速系统安装调试及日常维护北京利德华福电气技术有限公司通讯地址：北京市昌平区阳坊镇阳坊工业南区北京利德华福电气技术有限公司邮政编码：102205电话：010-********传真：010-********一安装说明 (4)1.1 安装前的准备工作 (4)1.1.1现场清点货物 (4)1.1.2卸车 (4)1.1.3 存储 (4)1.1.4 安装环境 (4)1.1.5 地基 (5)1.2 机械安装 (6)1.2.1拆箱 (6)1.2.2柜体就位 (6)1.2.3 功率单元安装 (7)1.2.4风机及报警器安装 (8)1.3 电气连接 (10)1.3.1 变压器试验 (10)1.3.2 变压器柜接线 (10)1.3.3 功率柜接线 (12)1.3.4 风机及报警器的接线 (14)1.3.5柜间连线连接 (14)1.3.6变频器对外接口的连接 (15)1.3.7检查 (17)二系统调试 (19)2.1控制系统调试 (19)2.1.1调试前准备工作 (19)2.1.2送控制电 (19)2.1.3“参数”设置 (19)2.1.4“功能”参数设置 (20)2.1.5模拟量量程设置 (20)2.1.6控制系统调试 (21)2.1.7模拟带高压调试 (21)2.1.8与现场开关柜联锁 (22)2.2高压调试 (23)2.2.1上高压前检查 (23)2.2.2高压送电实验 (23)2.2.3投入运行 (24)2.3 矢量控制型变频器参数调试 (25)2.3.1变频器驱动异步电机 (25)2.3.2变频器驱动同步电机 (29)三常见故障处理 (33)3.1 轻故障分类与报警 (33)3.2 重故障分类与报警 (34)3.3变频器轻故障 (35)3.3.1 UPS输入掉电；直流电源掉电 (35)3.3.2 功率单元旁路(单独选购） (35)3.3.3变压器轻度过热 (36)3.3.4模拟给定掉线 (36)3.3.5控制器无响应 (36)3.3.6柜门未关严 (37)3.3.7现场报警输入有效 (37)3.4变频器重故障 (38)3.4.1变压器严重过热 (38)3.4.2 负载过载、负载过流、变频器过流 (38)3.4.3 功率单元重故障 (38)3.5 如何更换故障单元 (39)3.6 其他常见问题 (39)3.6.1不能调整运行频率 (39)3.6.2高压变频调速系统不能开机 (39)3.6.3故障时没有音响报警 (40)3.6.4报警但界面没有指示 (40)四变频调速系统的日常维护 (41)附录 (44)安全约定HARSVERT系列高压变频调速系统在设计时已充分考虑了安全问题，然而，它作为一种高压设备，设备内部及其连接电缆带有危险的高电压，同时因长时间运行发热，一些部件温度升高，直接触摸会灼伤人体。
第章变频器的安装与维护
常。
用（第2版）》第10章
10.4.3 定期检查
定期检查项目有： 1）输入、输出端子和铜排是否过热变色，变形。 2）控制回路端子螺钉是否松动，用螺丝刀拧紧。 3）输入R、S，T与输出U、V，W端子座是否有损伤。 4）R，S、T和U、V、W与铜排连接牢固否，用扳手拧紧。 5）主回路和控制回路端子绝缘是否满足要求。 6）电力电缆和控制电缆有无损伤和老化变色。 7）污损的地方，用抹布沾上中性化学剂擦，除粉尘，保
3 内部故障处理 如内部风扇断路或过热，熔断器断路，器件过热，存储器错误，CPU 故障等，可切换至工频运行，不致影响生产；待内部故障排除后，即可 恢复变频运行。 4. 功能参数设置不当的处理 修改功能参数，重新起动便可解决。
用（第2版）》第10章
本章小结
变频器储存和安装时须考虑场所的温度、湿度、灰尘、 振动等情况。
用（第2版）》第10章
10.2.2 变频器对电网影响的抑制
若电压畸变率高于5％，可以用接入交流电抗器或直流电抗器的方法抑制高次谐 波电流 。
图10-8 变频器接入交流电抗器XL 和直流电抗器DL
a) 接入电抗值小的XL
b) 接入电抗值大的XL c) 同时接入电抗值大的XL和DL
图10-9 接入XL 和DL后的电流波形
将给定频率设定在最大值，按“启动按钮”，使电动机的转速上升至生 产机械所要求的最大转速，测试内容： (1) 启动是否顺利？ (2) 启动电流是否过大？(3) 观察整个启动过程是 否平稳？ (4) 停机状态下是否旋转 ？ 3．全速停机试验：(1) 直流电压是否过高？(2)拖动系统能否停住？ 4．高速运行试验：(1) 电动机的带载能力？ (2) 机械运转是否平稳？
变频器维护和使用的注意事项
变频器维护和使用的注意事项变频器是一种常用的电力设备转换装置，广泛应用于工业自动化控制领域，能够将固定频率和电压的交流电转换为可调频率和电压的交流电。
为了确保变频器的正常维护和使用，需要注意以下几个方面：1.安全操作：使用变频器时，首先要确保安全操作。
操作人员应经过专业培训，了解变频器的使用方法、组成结构、工作原理等。
在操作过程中需遵循操作步骤，同时注意保持操作环境的干燥、清洁，防止灰尘、湿气等外界因素对变频器的影响。
2.环境适应：变频器应安装在通风良好、温度适宜的环境中，一般应避免阳光直射、高温、潮湿、腐蚀性气体等情况。
同时需要注意环境的清洁，防止灰尘等外物进入变频器内部，影响其正常运行。
3.电源线路：变频器的电源线路需符合相关电力标准，并配备过载保护装置以及可靠的接地设施，保障供电的安全可靠性。
在接线过程中，要遵循正确的接线方法，确保连接牢固、接触良好，防止发生电路短路、漏电等故障。
4.维护保养：定期进行变频器的维护保养是确保其正常运行的重要手段。
维护保养内容包括检查变频器整体的外观，观察是否有明显的损坏或松动，检查冷却风扇是否正常工作，清理灰尘等；检查电源线路和信号线路的连接情况，是否有损坏或接触不好的情况；检查变频器内部的散热器、电容器、继电器、电源模块等部件，确保其工作正常。
同时，需要注意定期更换损坏的部件，以保障变频器的持续稳定运行。
5.故障排除：当变频器发生故障时，应及时进行排除，以避免故障扩大、影响生产。
在进行故障排除时，首先应检查变频器显示的故障代码和报警信息，了解故障所在；然后按照变频器的说明书和维修手册，对可能出现问题的部件和连接进行检查和测试，找出故障原因并予以修复。
在进行故障排除时，需要确保停电、断电操作，防止电击和其他安全风险。
6.使用注意事项：在使用变频器时，应注意以下几点：首先，避免短时间重复启停变频器，以免对变频器和所控制的设备造成冲击；其次，要注意正确设定变频器的各项参数，确保其与所控制设备的匹配性；再次，避免变频器的过流、过压、过载等情况发生，保护电机和变频器本身；最后，在变频器工作状态下，不要随意拔除电缆和接头，以免引起电弧和电磁干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B-C为常闭触点，AC220V 0.3A,DC30V 0.3A。
Байду номын сангаас
4）运行状态输出信号： 晶体管输出：以集电极开路方式输出各种监控信号，容许负 荷为DC24V、0.1A。 运行状态信号： RUN为变频器正在运行；SU为频率到达；OL为过负载报警； IPF为瞬时停电； FU为频率检测； SE:输出公共端 注意： A、以上三个红色说明的公共端不能相互连接，更不能接地！ B、集电极开路输出，有输出时晶体管导通，输出为低电平； 无输出时晶体管截止，输出为高电平(必须外接負載）
C、加、减速方式：由功能码Pr.29设定，有以下三种（P138）： Pr.29：0 线性方式：频率与时间呈线性关系 Pr.29：1 S型A：在开始、结束阶段，加、减速较缓慢 Pr.29：2 S型B：在f1-f2频率之间，具有S型升降速曲线， 加、减速较缓慢，可防止货物的倒塌。
3）直流制动（DC制动） 直流制动——变频器向电动机输出直流电的制动方式。
• 预置可通过功能码 Pr.31-Pr.32、 Pr.33-Pr.34、Pr.35Pr.36、设定最多三个回避频率区域。见P136图7-7
2、启动、加減速、制动功能的设定 1）启动功能的设定：
启动频率（fs）：为了便于启动静摩擦转矩较大的负载，需 设定启动频率，用功能码 Pr.13 fs=0-60HZ设定。 2）加、減速功能的设定： A、加速时间：从生产率考虑，希望加速时间越短越好。
3）接地端子：不许使用其它设备的接地线，应与其它设备共一 点接地，接地电阻＜ 10Ω。
4）直流电抗器（改善功率因数）接线端子：“+”(或P）与P1 5）外部制动电阻接线端子: “+”（或P）与PR 2 控制电路接线：(P163表8-2） 1）外接频率给定端：（模拟量输入）
电压信号输入：由外接1KΩ电位器设定（接10，2，5端子） 端子10是变频器提供的DC+5V、端子5是0V、端子2信号端 电流信号输入：DC 4-20mA（接4，5端子） 输入必须使用屏蔽线 端子5:是模拟量输入公共端
• 直流制动的设置： A、动作频率fDB：（Pr.10： fDB=0-120HZ） 要求制动时间越短，动作频率fDB应越高。 B、制动电压UDB：（Pr.12：UDB=0，增益为30﹪电源电压） 负载惯性越大，UDB应越大。
5）脉冲输出端：FM可接频率表，作频率测量用 6）模拟量输出端：AM可接0-10V电压表，作监测用 7）PU通信接口：
采用RS-485通信方式，最大传送距离500m。 3、操作面板及键盘（如P132图7-4）
操作面板上分显示屏和键盘两大部分 1）LED显示屏：用于显示给定频率、运行电压、电流等参数;显
• 采用的方法：逆变电路中某些桥臂短时间连续导通，向电 动机输出直流电。旋转的转子切割这个静止磁场，产生制动
转矩。电机将动能转换成电能消耗于转子回路中。
• DC制动应用的场合： 用于准确停车控制；用于制动在启动前电动机由外因引起的不 规则自由旋转。如风机在停机时，有时因自然风的对流而反 转。这时启动，会造成过流故障。
但加速时间过短，频率上升过快，易产生“过流”；另外，有 些 负载（如电梯）加速度过大，人体感觉不好。 • 加速时间由功能码 Pr.7设定（t0=0-3600s或t0=0-360s）。 设定的基本原则：在启动电流不超过最大允许电流的条件下， 尽量缩短加速时间。 B、减速时间：从生产率考虑，希望减速时间越短越好。 但减速时间过短，电机处于动力制动，将电能反馈到直流电 路，使直流电压过压。 • 减速时间由功能码 Pr.8设定（t0=0-3600s或t0=0-360s）。 设定的基本原则：在直流电压不超过最大允许值的条件下， 尽量缩短减速时间。
2）开关量输入端：
PC：变频器输出的直流24V（24V，0.1A）
STF：正转控制端（ON为正转，OFF为停止）
STR：反转控制端（ON为反转，OFF为停止）
RH、RM、RL：多段速度选择端（通过三个端子的信号组合）
MRS：输出停止端
RES：复位控制端
SD：开关量输入公共端
3）故障信号输出端：
由端子A、B、C组成，继电器触点输出，A-C为常开触点、
的频率。 • 可通过功能码 Pr.1设定上限频率、Pr.2设定下限频率。
如： UG =0-5V，对应的基本频率0-50HZ。而设定的上限频率 fH=40HZ。当UG＞4V以后，频率达到40HZ就不再增加。
3) 回避频率（也称跳变频率）设定： 为了防止机械系统的实际振荡频率与固有频率相等，机械发 生共振，设置回避频率，使系统跳过共振发生的频率点
示屏右边有参数单位指示及状态指示（发光二极管指示）。 2）各键盘功能：（P133） 3）键盘控制过程：（详细参阅P169实验二）
4.1.2 变频器的功能结构及设置 • 功能码（表示各功能的代码）结构如 P134 表7-1所列 • 变频器运行时需设定基本参数和功能参数(详细P206）
基本参数：包括基本频率、上下限频率、加减速时间、转矩 补偿、电子热保护等 功能参数：如操作模式的选择、PID调节功能设置等 1、频率设定： 1）给定频率设定的方式分两类： 数字量给定：面板键盘给定；通信接口给定（PLC、计算机） 模拟量给定：电压信号输入UG（由外接电位器给定）
电流信号输入IG（4-20mA）
• 基本频率——指给定信号UG（或IG）从0-最大值所对应的最小 -最大频率。
• 频率起点坐标预置：由功能码Pr.902（UG输入）、Pr.903 （IG输入）设置； 终点坐标预置：由Pr.904、Pr.905设置。
2）上、下限频率设定： • 上、下限频率——生产机械所要求的最高、最低转速相对应
第四章 三菱变频器的安装、维护与调试
4.1 三菱FR-E500系列变频器 4.1.1 变频器的接线和操作面板（详见P162图8-4） 1、主电路接线： 1）输入端：
三相电源经断路器或交流接触器接变频器的输入端子L1、 L2、L3、(或R、S、T）接线时不管电源相序。 注意：变频器的启，停，应由控制电路操作 ，不允许由主电 路操控，否则电容充电电流过大会损坏变频器。 2）输出端：U，V，W 接电动机。（根据电机转向再调整相序）
