坡屋顶
简述坡屋顶的承重类型。
简述坡屋顶的承重类型。
摘要：一、坡屋顶概述二、坡屋顶的承重类型1.木结构坡屋顶2.钢结构坡屋顶3.混凝土结构坡屋顶4.混合结构坡屋顶三、各类承重结构的特点及适用场景四、选择合适承重类型的注意事项正文：坡屋顶是建筑物屋面的一种形式，以其优美的造型和实用的功能受到广泛喜爱。
在坡屋顶的构造中，承重结构是至关重要的组成部分。
根据所使用的材料，坡屋顶的承重类型可分为木结构、钢结构、混凝土结构和混合结构等。
1.木结构坡屋顶木结构坡屋顶采用木材作为主要承重材料，具有轻盈、抗震、施工简便等特点。
木材具有良好的抗拉强度和抗弯强度，能很好地承受屋顶的压力。
此外，木结构坡屋顶的保温性能优异，有利于节能降耗。
木结构适用于中小型住宅、别墅等场合。
2.钢结构坡屋顶钢结构坡屋顶以钢材为主要承重材料，具有强度高、自重轻、施工周期短等优点。
钢结构具有良好的抗拉、抗压、抗弯性能，能够满足大跨度、高层建筑的承重要求。
钢结构坡屋顶适用于大型公共建筑、高层住宅等场合。
3.混凝土结构坡屋顶混凝土结构坡屋顶采用混凝土及钢筋混凝土梁、板等构件作为承重体系，具有强度高、耐久性好等优点。
混凝土结构适用于各类建筑物的坡屋顶，特别适用于重型工业厂房、仓库等场合。
4.混合结构坡屋顶混合结构坡屋顶是将木结构、钢结构、混凝土结构等多种材料相结合的一种形式，充分发挥各种材料的优点，形成一种综合性强、适应性广的承重体系。
混合结构坡屋顶适用于各种不同类型的建筑物。
在选择坡屋顶承重类型时，应根据建筑物的用途、规模、地理位置等因素综合考虑。
例如，对于地处地震区的建筑，应优先选择具有较好抗震性能的钢结构或混凝土结构；对于小型住宅，可以考虑采用木结构以降低成本。
同时，还需注意以下几点：1.满足建筑物的功能需求，如保温、防水、通风等；2.考虑所选材料的可持续性和环保性；3.结合当地气候条件，选用适应性强、施工技术成熟的承重结构；4.确保结构安全、可靠，遵循相关设计规范。
总之，坡屋顶的承重类型繁多，各有特点和适用场景。
古建筑坡屋顶的组成
古建筑坡屋顶的组成古建筑坡屋顶是中国古代建筑中常见的屋顶形式，也是中国古代建筑特有的一种风格。
坡屋顶的组成主要包括屋顶结构、屋瓦材料和屋顶装饰。
一、屋顶结构古建筑坡屋顶的结构主要由梁架、椽子和屋面构成。
1. 梁架：梁架是支撑屋顶的主要结构，通常由檩椽和主梁组成。
檩椽安装在墙体上，起到支撑和固定作用。
主梁则位于檩椽和屋面之间，起到承重和分散屋面荷载的作用。
2. 椽子：椽子是连接梁架和屋面的横向构件，通常由木材制成。
椽子的作用是加强屋面的支撑力度，使整个屋顶结构更加稳固。
3. 屋面：屋顶的屋面是由屋瓦覆盖的部分。
屋面一般采用翘角瓦或筒瓦，通过瓦片的搭接和固定，形成一个坡度较大的屋面，使雨水能够顺利排除。
屋面下方还常常加有一层木板，起到隔热和保温的作用。
二、屋瓦材料古建筑坡屋顶所使用的屋瓦主要有翘角瓦和筒瓦两种。
1. 翘角瓦：翘角瓦是一种常见的屋瓦材料，它的特点是四周呈弯曲的形状，瓦面上有一条条的沟槽。
翘角瓦的边缘向上翘起，形成坡度，使雨水能够顺利流向屋檐。
翘角瓦通常由黄土烧制而成，色泽自然，质地坚硬，具有较好的防水性能。
2. 筒瓦：筒瓦是古建筑中常用的一种屋瓦材料，它的形状像一个个圆筒，瓦面上没有沟槽。
筒瓦的特点是具有较大的凸起，能够形成较大的坡度，使雨水顺利排除。
筒瓦通常由黄土或石灰烧制而成，色泽多样，质地坚硬，具有很好的防水性能。
三、屋顶装饰古建筑坡屋顶的装饰是其独特之处，也是古建筑的重要特色之一。
屋顶装饰主要包括屋檐、脊饰和角饰。
1. 屋檐：屋檐是坡屋顶的檐口部分，其作用是遮挡阳光和雨水，保护墙体和屋面。
屋檐的形状通常呈翘角状，常常加以彩绘和雕刻，使整个屋顶更加华丽和富有装饰性。
2. 脊饰：脊饰是坡屋顶顶部的装饰，通常位于屋面的最高点。
脊饰有直线型和弯曲型两种，其形状多样，可以是动物形象、花卉图案等。
脊饰的作用是起到装饰和加固屋顶的作用。
3. 角饰：角饰是屋顶四角的装饰，它的作用是使屋顶的转角更加柔和和流畅。
建筑构造—坡屋面
（3）泛水
在泛水处，油毡可沿基层与山墙的八字 坡铺贴，高度不小于250mm，铺贴前先做卷材 防水附加层，墙面上用镀锌钢板覆盖收头部 位，镀锌钢板用 钉固定在墙内木砖 上或直接用水泥钉钉 在墙上，上口与 墙之间的缝隙用 密封材料封严。
四、金属结构坡屋顶
以型钢或铝合金作为承重结构，上面铺设金 属压型屋面板、金属瓦或各种采光板，具有质轻、 高强、美观、抗震性好、施工方便等优点。
屋面在屋脊处采用镀 锌或不锈钢板做盖缝 板，用螺栓固定在结 构型钢上，
屋面在山墙处用镀锌 或不锈钢板包角收头，
玻璃在平行屋脊方向 上（横向）采用对接 （一字型连接），接 缝用镀锌或不锈钢板 压缝盖压密封固定，
（2）铝合金玻璃屋面
铝合金具有质量轻、耐腐蚀、色泽美观、易加工等 优点，用它作为骨架结构一般不用再装修。
缺点： 1.屋顶自重较大，造价高。 2.屋顶面比较难利用。 3.注意：一般来说坡屋顶应该坡度小于30度，否
则自重太大，而且屋顶整体过大（主要指低层。 高层的待考虑）。 4.不便维修。（设备安装不方便） 5.施工不方便
2、坡屋顶的形式
坡屋顶是一种沿用较久的屋面形式，种 类繁多，多采用块状防水材料覆盖屋面，故 屋面坡度较大，根据材料的不同坡度可取 10%～50%，根据坡面组织的不同，坡屋顶形 式主要有单坡、双坡及四坡、攒尖等。
梁架系统坡屋顶
这种有檩体系通常采用檩条或 檩上架椽支撑屋面的体系。对 木质构件来说，不用椽子时， 檩条间距约为700～900mm； 檩条上架设椽子时，檩条间距 可适当放大至1000～ 1500mm。
空间结构支承坡屋顶：大跨度建筑
无檩 体系
将屋面板 直接搁在 山墙、屋 架或屋面 梁上，瓦 主要起造 型和装饰 的作用
第三节坡屋顶构造
第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。
桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。
1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。
基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。
1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。
2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。
2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。
彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。
单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。
檩条间距视屋面板型号而定，一般为1.5～3.0m。
屋面板的坡度大小与降雨量、板型、拼缝方式有关。
一般不小于3°。
保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。
保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。
坡屋顶结构构造
钢结构的施工工艺
• 钢结构的施工工艺主要包括钢材的选购、加工、组装、焊接等步骤。在选购钢材时，应选择质量可靠的品牌和型号。加工 时需根据设计图纸进行切割、打孔、折弯等操作。组装时需确保各部件的位置准确，焊接时要选用合适的焊条和焊接方式， 确保焊接质量。
混凝土结构的施工工艺
• 混凝土结构的施工工艺主要包括模板制作、钢筋绑扎、混凝 土浇筑等步骤。在模板制作时，应选用合适的材料，设计合 理的模板结构。钢筋绑扎时要选用合适的钢筋型号和规格， 确保钢筋的位置和间距准确。混凝土浇筑时要控制好混凝土 的配合比和浇筑方式，确保混凝土的质量和强度。
04
防锈处理
定期对钢结构进行防锈处理， 保持其良好的外观和耐久性。
定期检查
检查钢结构的连接部位和支撑 结构，确保其牢固可靠。
避免碰撞
避免钢结构受到外力碰撞，以 免造成损坏。
及时修复
一旦发现钢结构有锈蚀、变形 等现象，应及时进行修复。
混凝土结构的维护与保养
防水处理
对混凝土结构进行防水处理， 以防渗漏和侵蚀。
注意连接部位
定期检查复合结构中的连接部位，确 保其牢固可靠，防止因连接松动而引 发安全问题。
及时处理问题
一旦发现复合结构出现异常情况，如 开裂、变形等，应及时进行处理，防 止问题扩大。
06 坡屋顶的发展趋势与未来 展望
新材料的应用与发展
轻质材料
如聚苯乙烯、聚氨酯等，具有质轻、 保温、隔音等优点，可有效减轻屋顶 重量，降低结构成本。
混凝土的特点与选择
总结词
强度高、耐久性好、成本低廉
详细描述
混凝土是一种常见的建筑材料，具有强度高、耐久性好、成 本低廉等优点。它可以制作出各种形状和结构，适用于各种 环境和气候条件。在选择混凝土时，需要考虑其配比和质量 ，以保证其性能和安全性。
建筑构造之坡屋顶的特点及组成
屋架承重可以形成较大的内部空间，多用 于要求有较大空间的建筑，如食堂、教学楼等。
3、梁架承重是我国的传统结构形式，
用柱与梁形成的梁架支承檩条，并利用檩条及 连系梁，是整个房间形成一个整体的骨架，墙 只是起围护和分隔作用，民间传统建筑中多采 用木柱、木梁、木枋构成的梁架结构。
（1）横墙承重是指按屋顶所要求的坡度， 将横墙上部砌成三角形，在墙上直接搁置檩条 来承受屋面重量的一种结构方式。这种承重方 式又称横墙承重或硬山搁檩。
横墙承重构造简单，施工方便、节约木材， 有利于屋顶的防火和隔音，适用于开间为4.5m 以内，尺寸较小的房间，如住宅。宿舍、旅馆 等。
2、屋架承重是指由一组杆件在同一
（3）屋架支撑体系
无檩体系
将大型屋面板直接放在山墙，屋架（屋面梁）上，屋架（屋 面梁）放在柱子（或者墙）上，构成装配式坡屋顶结构
有檩体系与无檩体系图示
有檩体系的三种结构形式
1、有檩体系坡屋顶的承重结构
（一）承重结构类型
有檩体系坡屋顶中常用的承重结构有山墙 承重、屋架承重和梁架承重。
块瓦的固定方式
块瓦
水泥砂 浆 块瓦
木挂瓦 条
块瓦
钢挂瓦 条
水泥砂浆卧瓦 木挂瓦条挂瓦 钢挂瓦条挂瓦
钢筋混 凝土板 瓦屋面
混凝土屋面板铺瓦
2.檐口构造
檐口按位置可分为纵墙檐口和山墙檐口。 （1）纵墙檐口
根据排水的要求可做成有组织排水和自由落水两种
纵墙檐口
（2）山墙檐口
山墙檐口构造
硬山 是将山墙与屋面平齐并且包住檐口 出山 是将山墙高出屋面包住檐口 悬山 将屋面挑出山墙
二、坡屋顶的支撑结构
屋面坡屋顶的最佳坡度
屋面坡屋顶的最佳坡度1. 坡屋顶的基本概念说到坡屋顶，大家可能会想起那些漂亮的别墅、农舍，或者在电影里出现的可爱小屋子。
坡屋顶，顾名思义，就是屋顶有一定倾斜度的结构。
这样设计的好处可多了，雨水能顺利流走，防止积水。
想象一下，如果屋顶是平的，雨水一来，整个屋顶就像变成了游泳池，真是个头疼的事儿。
再加上，坡屋顶的造型美观，搭配得当能让房子看起来更有层次感，简直就是点睛之笔！不过，坡屋顶的坡度可不是随便定的，得考虑很多因素呢。
首先，坡度过小，排水效果差，容易造成漏水；坡度过大，又会让施工变得复杂，还可能影响房屋的美观。
那么，最佳的坡度到底是多少呢？别着急，咱们慢慢说。
1.1 最佳坡度的标准一般来说，坡屋顶的最佳坡度一般在30度左右，差不多也就是6:12的比例。
听起来有点学术，对吧？但其实挺简单的。
这个坡度既能保证雨水顺畅流走，又不至于让屋顶看起来像是个高峰，给人一种压力山大的感觉。
像是坐过山车，刚开始的时候觉得刺激，等到坡太陡了，心里就开始发慌了。
想象一下，要是每次下雨，你的屋顶都在给你“带来惊喜”，那生活简直没法过了。
1.2 不同地区的考虑当然，不同地区的气候条件也影响着坡屋顶的坡度。
比如，在南方多雨的地方，坡度可以稍微大一些，这样能有效排水，避免积水的问题。
而在北方，尤其是那些冬天常下雪的地方，坡度则需要适当降低，以防雪堆积过多，给屋顶带来压力。
就像穿衣服一样，得根据天气来搭配，不能一味追求时尚而忽略了实用。
2. 设计与施工说完了坡度，接下来就是设计和施工了。
想要打造一个既好看又实用的坡屋顶，设计师的角色可就不可或缺了。
他们得在美观和功能之间找到平衡点。
就像做饭，太咸了不好吃，太淡了也没味道，得拿捏得当。
2.1 材料选择说到施工，材料的选择也是关键。
坡屋顶一般用的材料有瓦片、金属板、沥青等。
这些材料各有优缺点，比如瓦片防水性能好，但安装起来费时费力；金属板轻巧，施工简单，但隔热效果稍逊。
选错了材料，就像选错了朋友，后悔可就来不及了。
平屋顶和坡屋顶的划分标准
平屋顶和坡屋顶的划分标准平屋顶和坡屋顶是常见的建筑屋顶形式，它们在设计和施工过程中需要根据一系列标准来进行划分和规范。
以下是一份以中文描述的平屋顶和坡屋顶的划分标准：1. 结构形式：平屋顶：平坦的屋顶形式，通常由水泥、钢筋构成的混凝土板、砖等材料构成。
坡屋顶：顶部倾斜的屋顶形式，通常由木质或金属框架结构，覆盖着混凝土瓦、沥青瓦、金属瓦等材料。
2. 坡度标准：平屋顶：坡度小于3%，仅具备轻微倾斜，使水能够顺利排除。
坡屋顶：坡度大于3%，通常根据具体情况选择合适的坡度，以确保雨水迅速排除。
3. 施工材料：平屋顶：常用的材料包括水泥、沥青、橡胶等，用于涂层覆盖和防水处理。
坡屋顶：常用的材料包括混凝土瓦、金属瓦、沥青瓦等，用于覆盖屋顶和保护屋面。
4. 防水设计：平屋顶：需要进行防水处理，包括使用防水材料、设置排水系统等，以确保降雨时不会渗漏。
坡屋顶：由于坡度较大，排水较为顺畅，通常不需要额外的防水处理，但仍需确保屋面及周边的防水工作。
5. 构造要求：平屋顶：需要加强屋面结构的承重能力，以应对在平坦屋顶上可能产生的载荷。
坡屋顶：需要考虑结构的抗风和承重能力，以及适当的防护措施来防止滑坡、倒塌等问题。
6. 使用特点：平屋顶：通常用于建造商业建筑、工业建筑和居住建筑的一层或顶层，并且提供额外的空间供设备安装或休憩使用。
坡屋顶：常用于居住建筑，提供防水和防风功能，同时有助于在屋顶上收集雨水。
请注意，这里给出的划分标准只是提供了基本的概念和解释，实际情况会根据具体的建筑设计和当地的建筑规范可能会有所不同。
建议在实际项目中根据专业建筑师或工程师的指导进行具体设计和施工。
坡屋顶_精品文档
坡屋顶简介坡屋顶是一种常见的屋顶设计，通常用于住宅、商业建筑和工业建筑中。
坡屋顶的设计和建造可以根据不同的需求进行调整，使其适应不同的气候条件和建筑风格。
本文将介绍坡屋顶的定义、特点、优势以及常见的坡屋顶类型。
定义与特点坡屋顶是指具有倾斜或斜度的屋顶，相对于平屋顶来说，坡屋顶在设计和施工上更加复杂。
坡屋顶通常由屋顶骨架、屋面材料和排水系统等组成。
它的主要特点包括：1.排水性能好：坡屋顶的倾斜设计可以有效地导水，降低积水和漏水的风险。
2.防水性能强：坡屋顶采用大面积的屋面材料，可以提高防水能力，减少水渗透的可能性。
3.隔热性能好：坡屋顶倾斜的设计可以增加空气流通的空间，提高屋面对太阳辐射的反射和散射能力，从而降低室内的温度。
优势相对于其他类型的屋顶设计，坡屋顶具有许多优势，使其成为建筑领域中首选的屋顶设计之一。
以下是坡屋顶的主要优势：1. 提升建筑外观坡屋顶的设计可以为建筑物增添独特的外观和审美价值。
它可以帮助建筑在整体上显得更加立体和富有层次感，增加建筑的吸引力。
2. 耐久性强坡屋顶的设计和施工通常采用较为耐久的屋面材料，如瓦片、金属板等。
这些材料可以有效地抵御恶劣天气和自然灾害的影响，延长屋顶的使用寿命。
3. 优秀的适应性坡屋顶的设计非常灵活，可以根据不同的需求进行调整。
它可以适应不同的气候条件，如降雨量大、雪灾多发地区，以及高温干燥地区。
4. 便于维护和修理相比于其他屋顶设计，坡屋顶更容易进行维修和修理工作。
由于坡屋顶的倾斜设计，水和杂物不容易积聚，维护人员可以更加方便地进行检查和维修。
常见的坡屋顶类型坡屋顶可以根据不同的设计风格和需求，分为多种类型。
以下是一些常见的坡屋顶类型：1. 正房坡屋顶正房坡屋顶是一种传统的坡屋顶设计，通常用于住宅建筑中。
它的特点是坡度适中，采用瓦片、沥青瓦等材料进行覆盖。
2. 切棱坡屋顶切棱坡屋顶是一种现代化的坡屋顶设计，常见于商业建筑和现代风格的住宅建筑。
它的特点是具有明显的坡度和多个切棱，给建筑增添了几何美感。
坡屋顶知识总结大全
坡屋顶知识总结大全坡屋顶是一种常见的屋顶类型，特点是斜坡较大，使得屋顶可以充分排水，防止积水。
在建筑设计中，选择合适的坡屋顶结构和材料非常重要。
本文将对坡屋顶的知识进行总结，包括坡屋顶的功能、结构、材料选择以及常见问题等。
一、坡屋顶的功能1.排水功能：坡屋顶的主要功能是保护房屋免受雨水的侵蚀。
通过合适的设计，屋顶可以将雨水迅速排除，避免其对房屋结构和墙体造成损坏。
2.隔热功能：坡屋顶可以通过斜坡的设计减少阳光的直射面积，降低室内温度。
此外，由于屋顶斜坡的存在，还可以提供更好的通风效果。
3.防风功能：坡屋顶比平屋顶更能抵御强风，减少风力对房屋的冲击。
通过选择合适的坡度和材料，可以增强屋顶的风力抵抗能力。
二、坡屋顶的结构1.屋顶框架：坡屋顶的结构由屋梁、檩条和屋脊等构成。
屋梁是垂直于屋面的横梁，主要承受屋面重量和风压力。
檩条是连接屋梁和屋脊的水平横梁，起到加固作用。
屋脊是屋面的最高点，用于连接两侧的坡面，并起到排水的作用。
2.坡屋顶材料：常见的坡屋顶材料包括瓦片、石英砂、金属屋面等。
瓦片是一种传统的坡屋顶材料，具有良好的防水性能和美观度。
石英砂是一种人造材料，具有耐候性和防火性能较好。
金属屋面则具有耐久性和耐候性强的特点，适用于多种建筑类型。
3.屋面斜坡：坡屋顶的坡度取决于建筑设计的要求和地理位置。
一般而言，住宅建筑的坡度在20°至30°之间，商业建筑的坡度可以更大，以增加排水能力。
三、坡屋顶的材料选择1.瓦片：瓦片是传统的坡屋顶材料，有各种颜色和款式可选。
瓦片具有良好的防水性能和美观度，但需要定期维护，以防止瓦面的破损和渗水问题。
2.石英砂：石英砂是一种人造的坡屋顶材料，具有耐候性和防火性能较好。
石英砂的表面有颗粒状的纹理，可以增加屋面的防滑性能。
3.金属屋面：金属屋面可以采用铁皮、铝板或铜板等材料制成。
金属屋面具有耐久性和耐候性强的优点，且可以选用不同颜色和材质，为建筑增添美观度。
屋顶—坡屋顶构造(建筑构造)
一、坡屋顶的排水坡度
2
1、坡屋顶的类型
坡屋顶按所轻型坡屋面。瓦屋面又分成沥青瓦屋面、块瓦屋面（平瓦、小青瓦、筒瓦）、波形瓦屋面。
一、坡屋顶的排水坡度
3
一、坡屋顶的排水坡度
4
一、坡屋顶的排水坡度
5
注：装配式轻型坡屋面是指，以冷弯薄壁型钢屋架或木屋架为承重结构，轻质保温隔热材料、轻质瓦材等装配组成的坡屋面。
7
金属面绝热夹芯板、支承结构
8
三、坡屋顶的构造做法
1、块瓦屋面
块瓦分为平瓦、小青瓦、筒瓦。
（1）构造层次
从上到下一般为：块瓦、挂瓦条、顺水条、持钉层、防水层或防水垫层、保温层、结构层。持钉层是能够握裹固定钉的瓦屋面构造层，常用木板、人造板、细石混凝土。
9
三、坡屋顶的构造做法
10
三、坡屋顶的构造做法
6
一、坡屋顶的排水坡度
2、坡屋顶的防水等级
项目
坡屋顶防水等级
一级
二级
防水层设计使用年限
≥20年
≥10年
注：1、大型公共建筑、医院、学校等重要建筑屋面的防水等级为一级，其它为二级。 2、工业建筑屋面防水等级按使用要求确定。
3、坡屋顶的坡度
（《坡屋面工程技术规范》GB50693-2011）
18
三、坡屋顶的构造做法
19
三、坡屋顶的构造做法
20
三、坡屋顶的构造做法
（2）构造层次
21
三、坡屋顶的构造做法
（3）构造细节
檐沟
22
三、坡屋顶的构造做法
泛水
23
三、坡屋顶的构造做法
屋脊
24
三、坡屋顶的构造做法
变形缝
（2）主要施工步骤
坡屋顶名词解释
坡屋顶名词解释坡屋顶是指屋顶在纵向（长度）上的凹凸变化较大，但是屋面和室内地坪保持一致的屋顶。
坡屋顶外形美观大方，轻巧，空间跨度大，利于排水，并能增加平面面积。
屋面：指坡屋顶的表面，即整个坡屋顶所覆盖的建筑物和构筑物的顶部的外表。
分为两类：一是保温隔热层；二是防水层。
保温隔热层：坡屋顶必须有一定厚度的保温隔热材料做保护层。
常用材料为泡沫塑料瓦，外贴泡沫玻璃板等。
防水层：指防止雨水渗漏的层面。
其作法主要有四种：卷材防水，细石混凝土防水，钢板防水及涂膜防水。
卷材防水屋面的防水层必须铺满屋面，且不宜直接在屋面上铺设各种材料。
细石混凝土防水屋面的防水层可在现浇板或预制屋面板的基础上铺设，施工时注意防水层的找坡层要铺在坡屋面的最低处。
刚性防水屋面又称普通防水屋面，此类屋面在施工过程中无需找坡层。
而对于轻型屋面，特别是坡度小于3°的屋面，由于屋面面积较小，可省略找坡层，采用刚性防水屋面施工时，应采取保证防水质量的措施。
在选择防水材料时，也要考虑防水材料的耐老化年限。
2、拱肩：两个半圆形弧段组成的曲面构造。
它由屋面短边和另一条长边构成，两者半径不相等。
拱脚：拱肩与地面交接处。
从地面向下，拱脚根据坡屋面高度而决定。
屋面最低点到地面的垂直距离叫做屋面的坡度。
坡度分为三种： 1）正常坡度：指屋面坡度为1°、2°、3°、4°时的情况，斜线符号表示屋面坡度在1°～2°范围内波动，坡度数值大于或等于1°表示该坡屋面倾斜度过大，会引起屋面漏雨，甚至有倒塌的危险。
2）设计坡度：指屋面坡度为1°、2°、3°、4°中的任何一种情况，斜线符号表示屋面坡度在1°～2°范围内波动，坡度数值小于或等于1°表示该坡屋面倾斜度适中。
3）生活波度：生活波度指屋面坡度为3°～5°时的情况。
房屋建筑学坡屋顶知识
a. 卷材防水层 b.涂膜防水层 c.用作涂膜防水层附加层的胎体增强材料， 采用无纺 聚酯纤维布 d.密封膏
.
④保温隔热层和隔气层
（2）平瓦屋面
平瓦有黏土平瓦和水泥平瓦之分。黏土平瓦即黏土瓦又称机制平瓦，由 黏土焙烧而成。
平瓦屋面根据使用要求和用材不同，一般有以下几种 铺法。 （1）冷摊瓦屋面 在椽条上钉挂瓦条后直接挂瓦。构造简单，经济， 但是雨雪容易飘入，保温效果差，故北方应用较少。 （2）屋面板平瓦屋面 在檀条上铺钉15~20厚的木望板，望板可采用密 铺法和稀铺法。这种做法比冷摊瓦屋面的防水、保温 隔热效果要好，多用于质量较高的建筑物中。
四、坡屋顶的保温和隔热
1.坡屋顶的保温
保温层一般布置在瓦材与檀条之间或吊顶棚上面。保温材料可根 据工程具体要求选用松散材料、块体材料或板状材料。在一般的 小青瓦屋面中，采用基层上满铺一层黏土稻草泥作为保护层，小 青瓦片粘结在该层上。在平瓦屋面中，可将保温层填充在檀条之 间。在设有吊顶的坡屋顶中，常常将保温层设置在顶棚上，可收 到保温隔热双重作用。
3梁架承重
由柱和梁组成排架， 檀条置于梁间承受屋面荷 载并将各排架联系成一个 完整骨架。内、外墙均填 充在骨架之间，不承受荷 载，仅起分隔和围护作用。
三、坡屋顶的屋面
1.坡屋顶屋面的名称
正
天沟
山墙
檐口
内
2.坡屋顶屋面
坡 屋 顶 屋 面
基层为钢筋混凝土坡屋面的 构造组成及材料
平瓦屋面 钢筋混凝土板瓦屋面 波形瓦屋面
（3）钢筋混凝土挂瓦板平瓦屋面 挂瓦板是把檀条、屋面板、挂瓦条三 者的功能结合为一体的预制钢筋混凝土 构件，挂瓦板与山墙或屋架的固定，可 采用坐浆，用预埋于基层的钢筋套接。 构造简单，但易渗水，多用于要求不高 的建筑中。
坡屋顶结构构造
1.承重结构（坡屋顶承受全部荷载的骨架。） 2.屋面（坡屋顶的覆盖层，作为维护结构， 直接承受风、雨、雪、太阳辐射的影响。) 3.顶棚（遮挡屋盖结构、美化室内环境、改 善采光条件等）
坡屋顶结构构造
一、坡屋顶的承重结构
坡屋顶的承重结构用来承受屋面传来的荷 载，并把荷载传给墙或柱。
其结构类型有横墙承重、屋架承重和梁架 承重 。
坡屋顶结构构造
• 木望板平瓦屋面
木望板平瓦屋面是在檩条或椽木上 钉木望板，木望板上干铺一层油毡，用 顺水条固定后，再钉挂瓦条挂瓦所形成 的屋面。
坡屋顶结构构造
坡屋顶结构构造
•钢筋混凝土板平瓦屋面
钢筋混凝土板平瓦屋面是以钢筋混凝土板为屋 面基层的平瓦屋面。
钢筋混凝土板平瓦屋面的构造可分为以下两种：
灰泛水、小青瓦坐浆泛水、镀锌铁皮泛水。
• 悬山：是将屋面挑出山墙的构造做法。 • 常用檩条挑出山墙，用不封檐板封住，沿山墙
挑檐边的一行瓦，用水泥砂浆抹出披水线，进 行封固。
坡屋顶结构构造
坡屋顶结构构造
坡屋顶结构构造
(3) 互为相反的坡面在高处相交形成屋脊，屋脊
处应用V形脊瓦盖缝。 坡屋面两斜面相交形成斜天沟。斜天沟一般
坡屋顶结构构造
坡屋顶结构构造
坡屋顶坡度的形成及屋面支承系统
屋架支承坡屋顶
坡屋顶结构构造
木梁架承重
木梁架结构是我国古代建筑的主要结 构形式，它一般由立柱和横梁组成屋顶和 墙身部分的承重骨架，檩条把一排排梁架 联系起来形成整体骨架。
这种结构形式的内外墙填充在木构架 之间，不承受荷载，仅起分隔和围护作用。 构架交接点为榫齿结合，整体性及抗震性 较好；但消耗木材量较多，耐火性和耐久 性均较差，维修费用高。
坡屋顶形式及构成
• 引言 • 坡屋顶的形式 • 坡屋顶的构成 • 坡屋顶的应用 • 结论
01
引言
主题简介
坡屋顶形式
介绍坡屋顶的基本形式，包括单 坡、双坡、四坡等。
构成元素
阐述坡屋顶的构成元素，如屋面 、屋脊、檐口等。
坡屋顶的重要性
历史传承
强调坡屋顶在中国传统建筑中的历史 地位和传承价值。
功能与优势
分析坡屋顶在排水、保温隔热等方面 的功能和优势，以及在现代建筑中的 应用。
02
坡屋顶的形式
庑殿顶
总结词
庑殿顶是中国古代建筑中最高级的屋顶形式，特点是前后左右四个坡面均呈弧 形，且四个面全部为瓦面。
详细描述
庑殿顶由一条正脊和四条垂脊组成，正脊两端有龙吻，四条垂脊上装饰有仙人、 龙、凤、狮子等吉祥图案。这种屋顶形式常用于宫殿、庙宇等重要建筑，以显 示其庄重、肃穆的氛围。
能够实现能源的可持续利用。
绿色坡屋顶还具有良好的保温、 隔热性能，能够降低建筑能耗，
提高建筑的节能性能。
05
结论
坡屋顶的未来发展
绿色生态
随着环保意识的增强，坡屋顶在 未来将更加注重绿色生态设计， 采用环保材料和节能技术，降低 能耗和碳排放，提高建筑的可持
续性。
智能化
随着科技的进步，坡屋顶将与智 能化技术相结合，实现智能化控 制和管理，提高建筑的舒适度和
石板
天然石有铝板、钢板、铜 板等，具有良好的耐久性 和防水性能。
屋顶装饰
屋脊装饰
天窗
常见的有脊筒、脊瓦、脊雕等，起到 装饰和加固的作用。
增加室内采光，同时起到通风和装饰 的作用。
檐口装饰
常见的有檐口挂板、檐口滴水等，起 到装饰和排水的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造要点：屋顶防排水、保温隔热与通风
——土建1202 王明 铭

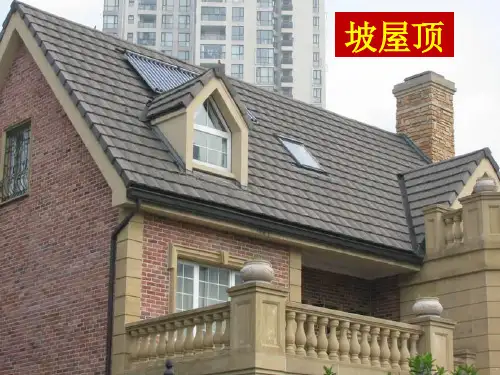

坡屋顶——是指坡度一般大于10°，通常取30°左右的屋顶。 形式和坡度主要取决于建筑平面、结构形式、屋面材料、气 候环境、风俗习惯和建筑造型等因素。 • 坡屋顶的形式
单坡 双坡 坡屋顶 四坡 攒尖
• 单坡屋顶
• 双坡屋顶
• （3）钢筋混泥土挂瓦板平瓦屋面，挂瓦板是把檩条、屋面板、挂瓦 条三者功能结合为一体的预制钢筋混凝土构件，挂瓦扳与山墙或屋架 的固定，可采用坐浆，用预埋与基层的钢筋套接。板缝一般用1:3水泥 砂浆嵌填。构造简单但易渗水，多用于标准要求不高的建筑中。
3 . 钢筋混凝土瓦屋面
• 预制钢筋混凝土空心板或现浇平板作为瓦屋面的基层。屋盖的方式有 两种：在找平层上铺油毡一层，用压毡条钉在嵌于板缝内的木楔上， 再钉挂瓦条挂瓦；在屋面板上直接粉刷防水水泥砂浆并贴瓦或陶瓷面 砖或平瓦。在仿古建筑中常常采用钢筋混凝土板瓦屋面。
4 . 波形瓦屋面
• 常见的波形瓦有：石棉水泥波形瓦、塑料波形瓦、玻璃钢波形瓦以及 彩色压钢板瓦等，有大 波瓦、中波瓦和小板瓦 3种规格。 波形瓦具有一定刚度， 可直接铺钉在檩条上，檩 条的间距要保证每张瓦至 少有3个支承点。瓦的上下 搭接长度不小于100mm， 左右方向也满足一定的搭 接要求，并应在适当部位 去角，以保证搭接处瓦的 层数不致过多。
• （3）防水层
1）卷材防水层
（a）合成高分子防水卷材。常用材料有聚氯乙烯防水卷材、聚化氯乙烯 防水卷材、氯化聚乙烯—橡胶共混防水卷材、氯磺化聚乙烯防水卷材。 材料厚度不应小于1.2mm。 （b）高聚物改性沥青卷材。常用材料有SBS改性沥青防水卷材、APP改 性沥青防水卷材、自粘聚酯胎改性沥青防水卷材。 材料厚度不应小于3.0mm（自粘聚酯胎改性沥青防水卷材厚度不 应小于2.0mm）。
• 四坡屋顶
• 攒尖屋顶
• 5.3.1 坡屋顶的组成
坡屋顶（一般组成）
承重结构 屋面
（必要时还有保温层、隔热层、以及顶棚等。）
荷载并传到墙或柱上，一般有椽 子、檩条、屋架或梁等。 屋面是屋顶上的覆盖层，包 括屋面盖料和基层，如挂瓦条、 顺水条和屋面板等。 顶棚屋顶下面的遮盖部分， 起遮蔽上部结构构件，使室内平 整，改变空间形状及其保温隔热 和装饰作用。 保温层或隔热层可设在 屋面层或顶棚层，有具体情 况决定。
（3）材料隔热（反射隔热） 通过改变屋面材料的物理性能实现隔热，如提高金属屋面板的反射效
率，采用低辐射镀膜玻璃、热反射玻璃等。
3.檐口构造
檐口按位置可分为纵墙檐口和山墙檐口。
（1）纵墙檐口
根据排水的要求可做成 有组织排水和自由落水 两种。
（2）山墙檐口 山墙檐口构造
硬山 出山
悬山
是将山墙与屋面平齐并且包住檐口
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于250mm，
铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖收头部位，镀锌
，垫毡搭接宽度不应小于50mm，接缝用LQ-冷玛脂粘结，油毡瓦先用LQ-冷
玛脂粘结后，再用油毡钉固定。 油毡瓦在混凝土基层上的铺设：
可直接铺于找平层上，也可在基层上先用改性沥青卷材做防水层，再将油毡瓦
热粘在防水层上，压实后用水泥钉固定。
油毡瓦的铺设
平行屋脊， 顺水搭接， 垂直屋脊， 顺凤搭接
返回
3）用作涂膜防水层附加层的胎体增强材料，采用无纺聚酯纤维布 。 4）密封膏。可选用聚氨酯密封膏、丙烯酸酯密封膏、聚氯乙烯（ 非焦油类）密封膏。 • （4）保温隔热层和隔汽层
2 . 平瓦屋面
平瓦有粘土平瓦和水泥平瓦之分。 粘土平瓦即粘土瓦又称机制平瓦，由粘土焙烧而成。
平瓦屋面根据使用要求和用材不同，一般有以下几种铺法。
山墙檐口
硬山或出山
水泥石灰麻刀砂 浆 小青瓦
水泥石灰麻刀砂 浆
悬山
水泥石灰麻刀砂 浆
木檩条 博风板
4.屋脊和天沟
平瓦屋面的屋脊可用 1：1：4（水泥：石灰：砂子）混凝砂浆铺贴脊 瓦。 天沟一般用镀锌铁皮制成，两边包钉在瓦下的木条上。对于钢筋混凝 土屋面板可在沟上做防水层。
天沟构造
天沟应有足够的断面积，其上 口宽度不宜<300～500mm
金属压型钢板
屋面保温
（3）采光屋顶的保温
可采用中空玻璃或PC中空板，以及用内外铝合金中间加保温塑料的新 型保温型材做骨架。
2.坡屋顶的隔热与通风
• 坡屋顶的隔热与通风有以下几种方法： • （1）通风屋面 把屋面做成双层，从檐口处进风，屋背处排风，利用 空气的流动，带走屋面的热量，以降低屋面的温度，其原理与平屋顶 的架空隔热板的隔热原理类似。 • （2）吊顶隔热通风 吊顶层与屋面之间有较大空间，通过在坡屋面的 檐口下、山墙处设置通风孔或屋面上设置通气窗(老虎窗)，使吊顶层 内空气有效流通，带走热量，不但能降低室内温度，还能起到驱潮防 腐的作用。
5.斜屋顶窗
大坡度的坡屋顶建筑中往往利用上部空间作房间，称为阁 楼，阁楼上设斜屋顶窗进行采光和通风。
斜屋顶窗本身应做好防水、排水外，更要做好洞口周围与
屋面之间的防水。
油 毡 瓦 屋 面
油毡瓦是以玻璃纤维为胎基经浸涂石油沥清后，面层热压天然各色彩砂，背
面撒以隔离材料而制成的瓦状片材。 瓦的形状有方形和圆形，尺寸为1000mm×333mm，厚度＞2.8mm。 油毡瓦屋面适用于坡度大于20%的屋面。 1.油毡瓦的铺设 油毡瓦在木板基层上的铺设： 基层上先铺一层玻璃纤维油毡，从檐口部往上用油毡钉铺钉，钉帽应在垫毡下
•
•
•
块瓦的固定方式
木挂瓦条 钢挂瓦条 块瓦
水泥砂浆 块瓦
块瓦
水泥砂浆卧瓦
木挂瓦条挂瓦
钢挂瓦条挂瓦
1.坡屋顶的保温
• • 位置：保温层一般布置在瓦材和檩条之间或吊顶上面。 保温材料可根据工程具体要求选用松散材料、块体材料或板状材料。在一般 的小青瓦屋面中 ，采用基 层上满 铺一层粘土稻草 泥作为保湿层， 小青瓦片 粘贴在 该层上。在平瓦 屋面中，可将保 湿层填充在檩条 之间。在设有吊 顶的坡屋顶中， 常常将保温层铺 设在顶棚上面， 可收到保温和隔 热双重作用。
• 其他类型坡屋顶的保温：
（1）钢筋混凝土结构坡屋顶 在屋面板下用聚合物砂浆粘贴聚苯乙烯泡沫塑料板保温层 在瓦材和屋面板之间铺设一层保温层 在顶棚上铺设保温材料，如纤维保温板、泡沫塑料板、膨胀珍珠岩等
钢筋混凝土 结构屋顶 保温构造
（2）金属压型钢板屋面
可在板上铺保温材料（如乳化沥青珍珠岩或水泥蛭石等），上面做防 水层。也可用金属夹心板，保温材料用硬质聚氨酯泡沫塑料。
坡屋顶的结构体系
有檩体系与 无檩体系图示
5.3.2
•
坡屋顶的承重结构（有檩系）
坡屋顶的承重结构系统分砖墙承重、屋架承重和梁架承 重等。
• 1.砖墙承重（硬山承重） 横墙间距较小（不大于4m）且具有分隔和承重功能的房屋，可将横墙 顶部做成坡形以支承檩条，即为砖墙承重。 • 2.屋架承重 屋架可根据排水坡度和空间要求，组成三角形、梯形、矩形、多边形 屋架。木制屋架跨度可达18m，钢筋混凝土屋架跨度可达24m，钢屋 架跨度可达36以上。当房屋顶为平台转角、纵横交接、四面坡和歇山 屋顶时，可制成异型屋架。 • 3.梁架承重 由柱和梁组成的排架，檩条置于梁间承受屋面荷载并将各排架联系成 为一完整骨架。内、外墙体均填充在骨架之间，不承受荷载，仅起分 隔和围护作用。
2.油毡瓦屋面的细部构造
（1）檐口 自由落水檐口：油毡瓦要伸出封檐板10∼20mm，首排应加倒铺油毡瓦 一层。 天沟排水檐口：油毡瓦要深入沟内10∼20mm。
（2）屋脊 铺设屋脊时，应将油毡瓦沿切槽剪开，分成四块作为脊瓦 与脊瓦的压盖不应小于脊瓦面积的1/2，并应顺年主导风向搭接。
是将山墙高出屋面包住檐口 将屋面挑出山墙
1）悬山：又称山墙挑檐。可用钢筋混凝土板出挑，平瓦在 山墙檐边隔块锯成半块，用1：2.5水泥砂浆抹成高80～ 100mm、宽100～120mm左右的封边，称“封山压边”或瓦出 线。
2）硬山和出山：合称山墙封檐 硬山：屋面和山墙平齐或者挑出一二皮砖，用水泥砂浆抹 瓦出线。 出山： 将山墙高出屋面，高度达500mm以上者可作封火墙 ，在山墙与屋面交接处做泛水 。
1.基层为钢筋混凝土屋面的构造组成及材料
• （1）基层
采用现浇钢筋混凝土板基层，由单项结构设计确定。并要注 意现浇屋面温度应力对下部结构特别是砖混结构的影响，采用相应的构造措 施防止裂缝产生。
• （2）找平层
1）铺设卷材或涂膜防水层的水泥砂浆找平层 构造要点：（a）在防水砂浆中掺入聚丙烯或尼龙—6纤维0.75~0.90kg/m3。 （b）找平层应设分隔缝，缝的纵横间距宜大于6m。 （c）找平层应充分养护。 2）钉铺块瓦挂瓦条或钉粘油毡瓦的细石混凝土找平层 构造要点：（a）找平层内敷设φ6钢筋网应骑跨屋脊并绷直与屋脊和檐口 （沟）部位的预埋φ10锚筋连牢（现浇屋脊除外）。 （b）找平层可设不分隔缝，但与屋面突出物相连处应留30mm 宽缝隙，缝内嵌填密封油膏封严。 （c）找平层应充分养护。
• 砖墙承重
• 屋架承重
• 梁架承重
• 空间结构支承坡屋顶：大跨度建筑
• 无檩体系
5.3.3 坡屋顶的屋面
• 5.3.3.1 坡屋顶屋面的名称
• 5.3.3.2坡屋顶屋面
近年来坡屋顶较常采用钢筋混凝土材料做基层，用防水材料防水的坡屋面。 坡屋顶屋面过去还采用各种瓦材，如平瓦、波形瓦、小青瓦等作为屋面防水 材料。也有不少采用金属瓦屋面、彩色压型钢板屋面等。
• （1）冷摊瓦屋面，即在椽条上钉挂瓦条后直接挂瓦，冷摊瓦屋面构 造简单、经济，但雨雪容易飘入，保温效果差，故北方应用较少。 • （2）屋面板平瓦屋面是在檩条上铺钉15~20mm厚的木望板（亦称屋 面板），望板可采取密铺法（不留缝）或稀铺法（望板间留20mm左 右宽的缝），这种做法比冷摊瓦屋面的防水、保温隔热效果要好，多 用于质量要求较高的建筑物中。
