排油烟风管截面的估算

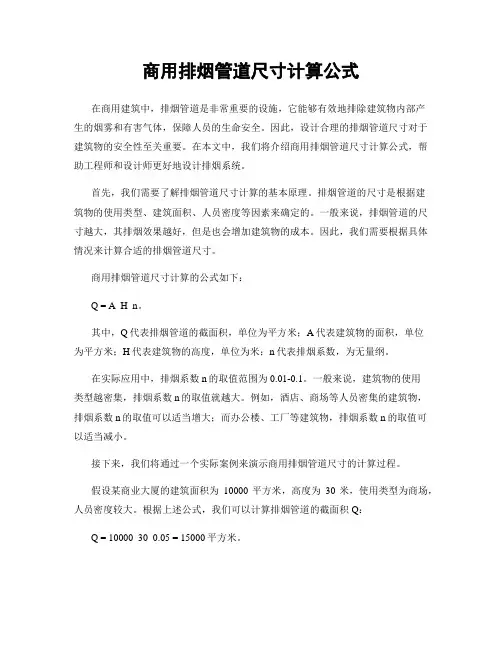

商用排烟管道尺寸计算公式

商用排烟管道尺寸计算公式在商用建筑中,排烟管道是非常重要的设施,它能够有效地排除建筑物内部产生的烟雾和有害气体,保障人员的生命安全。
因此,设计合理的排烟管道尺寸对于建筑物的安全性至关重要。
在本文中,我们将介绍商用排烟管道尺寸计算公式,帮助工程师和设计师更好地设计排烟系统。
首先,我们需要了解排烟管道尺寸计算的基本原理。
排烟管道的尺寸是根据建筑物的使用类型、建筑面积、人员密度等因素来确定的。
一般来说,排烟管道的尺寸越大,其排烟效果越好,但是也会增加建筑物的成本。
因此,我们需要根据具体情况来计算合适的排烟管道尺寸。
商用排烟管道尺寸计算的公式如下:Q = A H n。
其中,Q代表排烟管道的截面积,单位为平方米;A代表建筑物的面积,单位为平方米;H代表建筑物的高度,单位为米;n代表排烟系数,为无量纲。
在实际应用中,排烟系数n的取值范围为0.01-0.1。
一般来说,建筑物的使用类型越密集,排烟系数n的取值就越大。
例如,酒店、商场等人员密集的建筑物,排烟系数n的取值可以适当增大;而办公楼、工厂等建筑物,排烟系数n的取值可以适当减小。
接下来,我们将通过一个实际案例来演示商用排烟管道尺寸的计算过程。
假设某商业大厦的建筑面积为10000平方米,高度为30米,使用类型为商场,人员密度较大。
根据上述公式,我们可以计算排烟管道的截面积Q:Q = 10000 30 0.05 = 15000平方米。
因此,根据计算结果,我们需要设计一个截面积为15000平方米的排烟管道来满足商业大厦的排烟需求。
需要注意的是,商用排烟管道尺寸的计算还需要考虑排烟系统的布局、管道的材质、防火性能等因素。
在实际设计中,工程师和设计师还需要根据国家相关标准和规范来确定排烟管道的尺寸和材质,以确保排烟系统的安全性和可靠性。
总之,商用排烟管道尺寸的计算是一个复杂而重要的工程问题。
通过合理地应用排烟管道尺寸计算公式,工程师和设计师可以更好地设计和布局排烟系统,保障建筑物内部的安全和人员的生命安全。

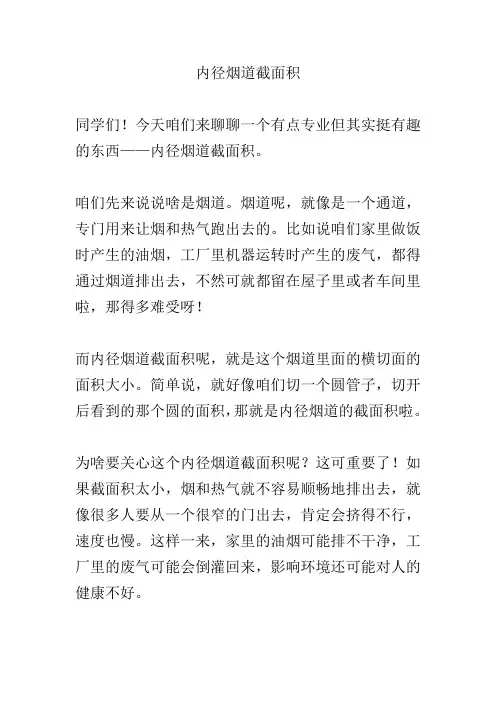

内径烟道截面积

内径烟道截面积同学们!今天咱们来聊聊一个有点专业但其实挺有趣的东西——内径烟道截面积。
咱们先来说说啥是烟道。
烟道呢,就像是一个通道,专门用来让烟和热气跑出去的。
比如说咱们家里做饭时产生的油烟,工厂里机器运转时产生的废气,都得通过烟道排出去,不然可就都留在屋子里或者车间里啦,那得多难受呀!而内径烟道截面积呢,就是这个烟道里面的横切面的面积大小。
简单说,就好像咱们切一个圆管子,切开后看到的那个圆的面积,那就是内径烟道的截面积啦。
为啥要关心这个内径烟道截面积呢?这可重要了!如果截面积太小,烟和热气就不容易顺畅地排出去,就像很多人要从一个很窄的门出去,肯定会挤得不行,速度也慢。
这样一来,家里的油烟可能排不干净,工厂里的废气可能会倒灌回来,影响环境还可能对人的健康不好。
那怎么算这个内径烟道截面积呢?这就得用到数学知识啦。
如果烟道是个圆形的,那截面积就等于圆周率(约3.14)乘以半径的平方。
半径就是从圆心到圆边的距离,一半的直径。
要是烟道是个方形的,那截面积就是长乘以宽。
举个例子哈,假如有个圆形烟道,直径是50 厘米,那半径就是25 厘米。
算截面积就是 3.14×25×25 = 1962.5 平方厘米。
要是方形烟道,长60 厘米,宽40 厘米,截面积就是60×40 = 2400 平方厘米。
在实际生活中,选择合适的内径烟道截面积很关键。
比如说,一个大饭店,每天做饭产生的油烟特别多,那就得用截面积大的烟道,不然油烟排不出去,整个饭店里都是油烟味,客人都不愿意来了。
工厂也是一样,如果生产过程中产生大量的热气和废气,就得根据排放量计算出需要多大截面积的烟道,才能保证正常排放,符合环保要求。
而且,内径烟道截面积还会影响到通风设备的选择。
如果截面积小,就得用功率大、风力强的通风设备,才能把烟和热气抽出去;要是截面积够大,普通的通风设备可能就够用了,还能省点电呢。
同学们,虽然内径烟道截面积这个概念听起来有点复杂,但其实和咱们的生活还是很有关系的。
商用厨房排烟量计算公式

商用厨房排烟量的计算涉及多个因素,包括厨房面积、厨房设备的数量和种类、烹饪方式、食物种类等。
以下是一个简单的商用厨房排烟量计算公式,供参考:
排烟量(m³/h)= 厨房面积(m²)×烟道截面积的系数×换气次数
这里解释一下每个参数的含义:
1. 厨房面积(m²):指厨房的平面面积,通常使用米(m)作为单位。
2. 烟道截面积的系数:该系数取决于厨房设备的种类和数量,烹饪方式以及食
物种类。
这个系数需要根据实际情况来确定,可以咨询专业工程师或参考当地相关标准和规范。
3. 换气次数:指在一小时内,厨房内空气的换新次数。
换气次数通常取决于厨房的使用频率和食品的种类,也需要根据实际情况进行合理的估计。
需要强调的是,商用厨房的排烟量计算是一个复杂的过程,涉及多个因素的综合考量。
为确保计算准确且符合当地的规范和安全标准,建议咨询专业的工程师或相关部门,以便进行详细的设计和规划。

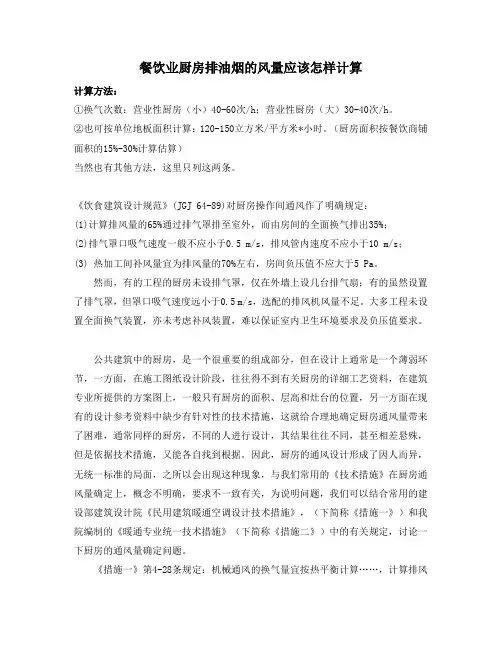

餐饮业厨房排油烟的风量详细计算说明

餐饮业厨房排油烟的风量应该怎样计算计算方法:①换气次数:营业性厨房(小)40-60次/h;营业性厨房(大)30-40次/h。
②也可按单位地板面积计算:120-150立方米/平方米*小时。
(厨房面积按餐饮商铺面积的15%-30%计算估算)当然也有其他方法,这里只列这两条。
《饮食建筑设计规范》(JGJ 64-89)对厨房操作间通风作了明确规定:(1)计算排风量的65%通过排气罩排至室外,而由房间的全面换气排出35%;(2)排气罩口吸气速度一般不应小于0.5 m/s,排风管内速度不应小于10 m/s;(3) 热加工间补风量宜为排风量的70%左右,房间负压值不应大于5 Pa。
然而,有的工程的厨房未设排气罩,仅在外墙上设几台排气扇;有的虽然设置了排气罩,但罩口吸气速度远小于0.5 m/s,选配的排风机风量不足。
大多工程未设置全面换气装置,亦未考虑补风装置,难以保证室内卫生环境要求及负压值要求。
公共建筑中的厨房,是一个很重要的组成部分,但在设计上通常是一个薄弱环节,一方面,在施工图纸设计阶段,往往得不到有关厨房的详细工艺资料,在建筑专业所提供的方案图上,一般只有厨房的面积、层高和灶台的位置,另一方面在现有的设计参考资料中缺少有针对性的技术措施,这就给合理地确定厨房通风量带来了困难,通常同样的厨房,不同的人进行设计,其结果往往不同,甚至相差悬殊,但是依据技术措施,又能各自找到根据。
因此,厨房的通风设计形成了因人而异,无统一标准的局面,之所以会出现这种现象,与我们常用的《技术措施》在厨房通风量确定上,概念不明确,要求不一致有关,为说明问题,我们可以结合常用的建设部建筑设计院《民用建筑暖通空调设计技术措施》,(下简称《措施一》)和我院编制的《暖通专业统一技术措施》(下简称《措施二》)中的有关规定,讨论一下厨房的通风量确定问题。
《措施一》第4-28条规定:机械通风的换气量宜按热平衡计算……,计算排风量的65%通过排气罩或屏幕等排除室外,而由房间的全面换气排出35%。

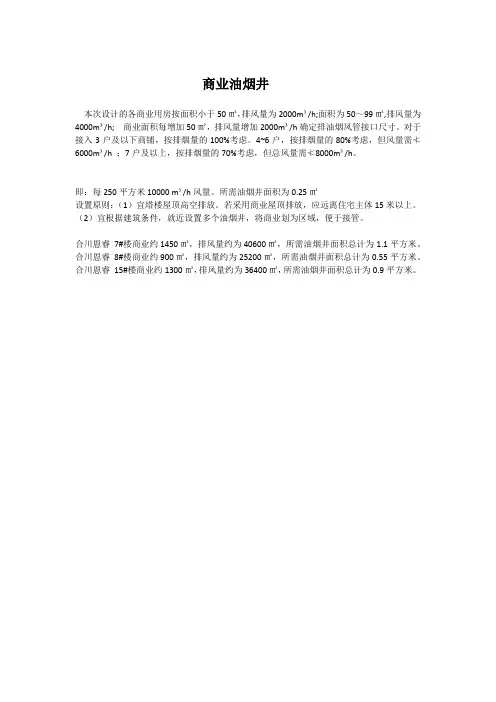

油烟管道计算设计

商业油烟井
本次设计的各商业用房按面积小于50㎡,排风量为2000m³/h;面积为50~99㎡,排风量为4000m³/h; 商业面积每增加50㎡,排风量增加2000m³/h确定排油烟风管接口尺寸。
对于接入3户及以下商铺,按排烟量的100%考虑。
4~6户,按排烟量的80%考虑,但风量需≮6000m³/h ;7户及以上,按排烟量的70%考虑,但总风量需≮8000m³/h。
即:每250平方米10000 m³/h风量。
所需油烟井面积为0.25㎡
设置原则:(1)宜塔楼屋顶高空排放。
若采用商业屋顶排放,应远离住宅主体15米以上。
(2)宜根据建筑条件,就近设置多个油烟井,将商业划为区域,便于接管。
合川恩睿7#楼商业约1450㎡,排风量约为40600㎡,所需油烟井面积总计为1.1平方米。
合川恩睿8#楼商业约900㎡,排风量约为25200㎡,所需油烟井面积总计为0.55平方米。
合川恩睿15#楼商业约1300㎡,排风量约为36400㎡,所需油烟井面积总计为0.9平方米。

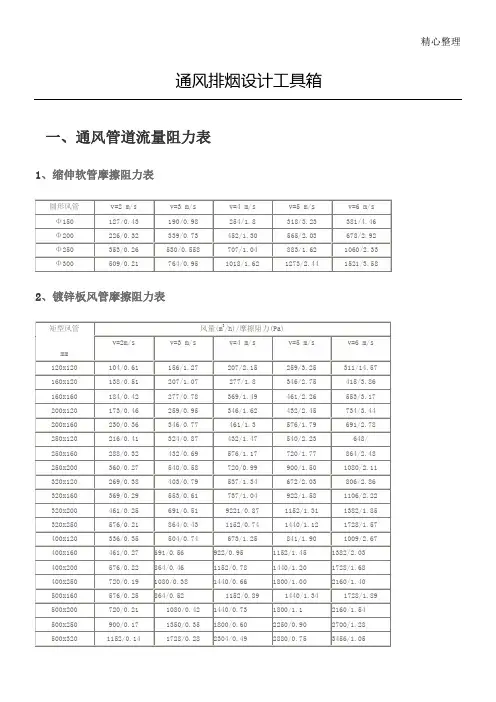

通风排烟风管及风口设计参数

精心整理通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表(3)与散流器的摩擦阻力:(4).保持风速必须的动压:当v=2m/s时, ΔP=2.4Pa;当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa;当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风方式的风量指标和室内平均流速ASHRAE2、低速风管系统的最大允许速m/s3、通风系统之流速m/s2、以噪音标准控制的允许送风流速m/s4、送风口之最大允许流速m/s6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s回风口应根据具体情况布置一般原则:(1)人不经常停留的地方; (2)房间的边和角; (3)有利于气流的组织。
2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202500450*450252500450*450为防止出风口结露,应使送风干球温度高于室内空气的露点温度2-3度。
5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。
6.1、厨房通风问题《饮食建筑设计规范》(JGJ64-89)对厨房操作间通风作了明确规定:(1)计算排风量的65%通过排气罩排至室外,而由房间的全面换气排出35%;(2)排气罩口吸气速度一般不应小于0.5 m/s,排风管内速度不应小于10 m/s;(3)热加工间补风量宜为排风量的70%左右,房间负压值不应大于5Pa。
然而,有的工程的厨房未设排气罩,仅在外墙上设几台排气扇;有的虽然设置了排气罩,但罩口吸气速度远小于0.5 m/s,选配的排风机风量不足。
大多工程未设置全面换气装置,亦未考虑补风装置,难以保证室内卫生环境要求及负压值要求。
风量风管的计算方法

风量风管的计算方法管道直径设计计算步骤,通风工程以假定流速法为例,其计算步骤和方法如下:1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。
管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。
2.确定合理的空气流速风管内的空气过滤器流速对通风、空调过滤器系统的经济性有较大的影响。
流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。
对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。
流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此,必须通过全面的技术经济比较选定合理的流速。
根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗?2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗?3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧空调工程风量风管计算方法。
一小时有3600秒,除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。
排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。
表6-2-1 一般通风系统中常用空气流速(m/s)类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6~144~122~82~61.5~3.51.5~3.02.5~3.52.0~3.05.5~6.55~6工业辅助及民用建筑自然通风机械通风0.5~1.05~80.5~0.72~50.2~1.02~4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60新风入口 3.5~4.0 4.0~4.5 5.0~6.0总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0 表6-2-3 除尘风管的最小风速(m/s)粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土(含水2%以下)15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘(木工磨床粉尘、烟草灰)8 10 煤尘11 13 焦炭粉尘14 18 谷物粉尘10 123.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。
排烟管道计算

层高和灶台的位置,另一方面在现有的设计参考资料中缺少有针对性的技术措施,这就给合理地确定厨房通风量带来了困难,通常同样的厨房,不同的人进行设计,其结果往往不同,甚至相差悬殊,但是依据技术措施,又能各自找到根据。
因此,厨房的通风设计形成了,因人而异,无统一标准的局面,我认为之所以会出现这种现象,与我们常用的《技术措施》在厨房通风量确定上,概念不明确,要求不一致有关,为说明问题,我们可以结合常用的建设部建筑设计院《民用建筑暖通空调设计技术措施》,(下简称《措施一》)和我院编制的《暖通专业统一技术措施》(下简称《措施二》)中的有关规定,讨论一下厨房的通风量确定问题。
《措施一》第4-28条规定:机械通风的换气量宜按热平衡计算……,计算排风量的65%通过排气罩或屏幕等排除室外,而由房间的全面换气排出35%。
另外,在第4-26条中,已规定了排气罩口的风速应控制在0.4~0.5m/s。
《措施二》第5•1•3条中规定:设有空调系统的厨房其机械通风的换气量,宜按热平衡及风量平衡计算,当热平衡计算确有困难时,可按下述两种方法中的一种计算,并以第一种方法,为优选方法。
1. L1=1800×F1 (F1为罩口面积) L2=10×F2 (F2为厨房面积)L=L1+L2 (L为总排气量) 2. 按60~80次/时换气计算,(厨房面积小于50㎡时取上限,大于50㎡时取下限)。
厨房排风中应有相当于3~5次/时换气次数的风量为全面换气设备排出,但不计入总风量。
从《措施一》《措施二》的规定中,我们似乎得到一个左右厨房通风量计算的一个概念。
那就是,在厨房的排气罩工作时,还应该有其它的排风机在同时工作,厨房内的排风不能仅从排气罩排出,而必须留有其它排风出路,并且要有一定的比例关系,或者占到全部排风量的35%或者占到相当于3~5次/时换气次数的风量。
如何保证这样的比例关系呢?,我们可以根据计算总通风量时可能遇到的几种情况具体分析设计过程。
排风管面积计算公式

排风管面积计算公式
排风管的面积是通过计算管的截面积来确定的。
根据排风管的形状不同,可以分为圆形、矩形和其他形状。
以下是计算这三种形状排风管面积的公式:
1.圆形排风管计算公式:
圆形排风管的截面面积可以通过下面的公式计算:
A=π*r²
其中,A是管的截面面积,π是圆周率(约等于3.14),r是圆的半径。
2.矩形排风管计算公式:
矩形排风管的截面面积可以通过下面的公式计算:
A=l*w
其中,A是管的截面面积,l是矩形的长度,w是矩形的宽度。
3.其他形状排风管计算公式:
对于其他形状的排风管,可以将其视为若干个基本形状的组合。
首先计算每个基本形状的截面面积,然后将这些面积相加得到整个管的截面面积。
对于以上的计算公式,需要注意单位的一致性。
如果给出的尺寸是以米为单位,那么计算得到的面积也会是以平方米为单位。
如果给出的尺寸是以毫米为单位,计算得到的面积将会以平方毫米为单位。
当然,在实际应用中,还需要考虑到排风系统的设计要求,如要求的风速、风量等,以此来确定适当的排风管面积。
同时还要考虑到排风管道的压力损失和流体动力学等因素,来确保排风系统的有效运行。
综上所述,排风管的面积计算公式是根据排风管的形状来确定的。
根据不同形状,公式会有所差异,但可以通过计算截面的面积得到排风管的面积。
在实际应用中,还需要考虑到其他因素,如风速、风量、压力损失等,来做出合理的设计。
排烟风管尺寸计算公式

排烟风管尺寸计算公式
排烟风管面积的计算公式如下:
A=Q/V
其中,A为烟道面积,Q为排烟系统的风量,V为烟道的气流速度。
在实际应用中,一般根据不同场所的排烟需求,确定需要的排烟风量Q。
例如,在一般商业建筑中,排烟量可以按照每平方米3立方米来计算。
然后,根据烟道的气流速度确定烟道面积。
一般建议烟道的气流速度
为10-15米/秒。
对于排烟系统中的主排烟管道,通常选取气流速度为10
米/秒。
例如,如果需要排烟系统的风量为5000立方米/小时,且烟道的气流
速度为10米/秒,则烟道面积计算如下:
A=5000/(10*1000/3600)=5.4平方米
根据此面积,可以选取相应的烟道尺寸,例如方形风管的尺寸可以选
择2.6m×2.1m。
需要注意的是,排烟系统中的烟道尺寸还要考虑其他因素,例如矩形
风管的长度不得超过6米,通道的曲线半径等。
此外,还需要结合排烟系统的具体情况,考虑烟道内的阻力损失、管
道材料的选择等因素。
排烟系统的设计和安装通常需要由专业的工程师进行,以保证系统的正常运行。
总结起来,排烟风管尺寸的计算可根据排烟系统的风量和气流速度来
确定,需要根据实际情况进行细致的设计和选择。
排烟管尺寸计算

一.排烟量的计算(L)1.当排烟风机担负一个防烟分区时或净空高度大于6.0m的不划防烟分区的房间,应按该防烟分区面积不小于60m3/(h·m2)计算。
单台风机最小排烟量不应小于7200 m3/h;当担负两个或两个以上防烟分区时,应按最大防烟分区面积不小于120m3/(h·m2)计算。
2.中庭的排烟量以其体积大小,按4~6次/h换气计算。
当室内中庭体积小于或等于17000 m3时,其排烟量按其体积的6次/h换气计算;中庭体积大于17000 m3时,其排烟量按其体积的4次/h换气计算,但最小排烟量不应小于102000 m3/h。
3.汽车库排烟风机的排烟量应按换气次数不小于6次/h计算确定。
二.排烟风管中风速的规定(V)1.规范要求混凝土风道风速不超15m/s2.规范要求金属风道风速不超20m/s3.我们一般计算主管道8-15 m/s,直管3-7 m/s三.风管截面积的计算(S)S=L/V因为S单位一般是m2, L单位一般算出来是m3/h,V的单位一般是m/s,小时(h)与秒(s)的转换是3600,所以上面的公式考虑单位因素后为:S=L/3600V举例如下:一个主管风管100m3/h,求风管尺寸?首先取主管风速8-15,每个人取值有差异,这里根据经验,我取10 m/sS=100/(3600*10)=0.28 m2风管大概就是1000mm*320mm的,这样实际截面积就是0.32m2再举例如下:一个支管风管4000m3/h,求风管尺寸?首先取直管风速3-7,每个人取值有差异,这里根据经验,我取6 m/sS=4000/(3600*6)=0.18 m2风管大概就是1000mm*200mm的,这样实际截面积就是0.2m2四.风管宽度和高度尺寸的问题1.在上面的主管例子中,我取了1000mm*320mm,而不是1000mm*300mm,那是因为巨型风管跟砖一样,有标准模数,大概是2500、2000、1600、1250、1000、800、630、500、400、320、250、200、160、120、100。
排烟管尺寸计算

排烟管尺寸计算一.排烟量的计算(L)1.当排烟风机担负一个防烟分区时或净空高度大于6.0m的不划防烟分区的房间,应按该防烟分区面积不小于60m3/(h·m2)计算。
单台风机最小排烟量不应小于7200 m3/h;当担负两个或两个以上防烟分区时,应按最大防烟分区面积不小于120m3/(h·m2)计算。
2.中庭的排烟量以其体积大小,按4~6次/h换气计算。
当室内中庭体积小于或等于17000 m3时,其排烟量按其体积的6次/h换气计算;中庭体积大于17000 m3时,其排烟量按其体积的4次/h换气计算,但最小排烟量不应小于102000 m3/h。
3.汽车库排烟风机的排烟量应按换气次数不小于6次/h计算确定。
二.排烟风管中风速的规定(V)1.规范要求混凝土风道风速不超15m/s2. 规范要求金属风道风速不超20m/s3.我们一般计算主管道8-15 m/s,直管3-7 m/s三.风管截面积的计算(S)S=L/V因为S单位一般是m2, L单位一般算出来是m3/h,V的单位一般是m/s,小时(h)与秒(s)的转换是3600,所以上面的公式考虑单位因素后为:S=L/3600V举例如下:一个主管风管10000m3/h,求风管尺寸?首先取主管风速8-15,每个人取值有差异,这里根据经验,我取10 m/sS=10000/(3600*10)=0.28 m2风管大概就是1000mm*320mm的,这样实际截面积就是0.32m2再举例如下:一个支管风管4000m3/h,求风管尺寸?首先取直管风速3-7,每个人取值有差异,这里根据经验,我取6 m/sS=4000/(3600*6)=0.18 m2风管大概就是1000mm*200mm的,这样实际截面积就是0.2m2四.风管宽度和高度尺寸的问题1.在上面的主管例子中,我取了1000mm*320mm,而不是1000mm*300mm,那是因为巨型风管跟砖一样,有标准模数,大概是2500、2000、1600、1250、1000、800、630、500、400、320、250、200、160、120、100。
计算风管截面积

计算风管截面积
根据风量风速怎么计算风管截面积?
风管算法 2009-12-16 21:56:08 阅读598 评论0 字号:
大中小订阅
根据风量风速怎么计算风管截面积?
怎么确定风口数量大小?
风管设计如何合理变径?
答:
风量/(流速*3600)=风管截面
风量=m3/h
风速=m/s
截面面积=m2
风口的计算也是这样,但是要注意风口的风速一般比较低而
且有个有效面积的问题
至于个数根据房间尺寸来均匀布置即可变径的话,可以假定风速不变,按照公式来算
变径的话,可以假定风速不变,按照公式来算
那么风量按照多少来算呢?
为啥要变径,就是因为风量变了阿
比如一个系统风量为1000,共2个风口,每个风量500 接了一个风口,剩余管道的风量自然就变成500了
风口的计算是:
(总风量/风口个数)/(流速*3600)= 风口截面。
风机出口管径截面积的计算方法

5、油漆房风机的出风管和排空管的管径计算
风机流量为22000~24000立方米/小时,连接到管道中,有负荷和阻力,流量按21000立方米/小时计是比较合理的。
取风速15、20、25、30、50、100m/s进行计算,可分别得出管径(内径)为:750、650、600、500、400、300。
实际上排风管是利用废砖烟囱其内空进口测得为280由于内有避雷针等加上其他原因造成堵积管径最多按270因此风机出口到烟囱内的风速会高达80?100ms风的破坏力很大相当危险短时间内砖混结构烟囱难以破坏因此必定会造成排风不赢会产生风倒灌最起码也会产生循环风即电机空转没有引风效果
厂内业务联系书
部门:技术部2012第D04-19号
风机倒风时,很容易引发前端电机倒转,产生发电机效应,非常容易起火、爆炸。
因此,出口管径应该大些,以便快速泄压,避免事故,但也要保证一定的压力,才能送得高,排空才有效果。经过计算,合适的管径是600~800,建议烟囱的内空取750。
经办人
主管经理
批准
主题内容
发出日期
2012-4-19
报
主送部门
抄送部门
离心风机的出口管径的截面积计算,可按如下公式计算:
(管径)2=流量/(3600*3.14*风速)
其中,风速是工程经验值,取值范围是15~25m/s。
具体到工程管道制作时,还要根据材料尺寸和实际情况校正。一般用圆管,制作简单,安装快速,省材料,综合成本低,阻力低,送风和引风的效果好。如果采用方管形式,需要在计算结果上放大10~20%。
热带低压:风ቤተ መጻሕፍቲ ባይዱ10.8~17.1m/s,风力6~7级;
废气处理风量风管计算方法

废气处理中风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82 所以风管尺寸为 1500*800 Q:1、例子中的3600是既定参数吗?2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗?3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧一小时有3600秒,除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。
排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。
管道直径设计计算步骤,专业制作与安装-铁皮风管-不锈钢风管,通风工程以假定流速法为例,其计算步骤和方法如下:1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。
管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。
2.确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。
对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。
流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此,必须通过全面的技术经济比较选定合理的流速。
根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
表6-2-1 一般通风系统中常用空气流速(m/s)类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6~1 44~12 2~82~61.5~3.51.5~3.02.5~3.52.0~3.05.5~6.55~6工业辅助及民用建筑自然通风机械通风0.5~1.05~80.5~0.72~50.2~1.02~4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60新风入口 3.5~4.0 4.0~4.5 5.0~6.0总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0表6-2-3 除尘风管的最小风速(m/s)粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土(含水2%以下)15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘(木工磨床粉尘、烟草灰)8 10煤尘11 13 焦炭粉尘14 18谷物粉尘10 123.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。
废气处理的风量风管计算方法

废气处理中风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗?2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗?3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧一小时有3600秒,除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。
排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。
管道直径设计计算步骤,专业制作与安装-铁皮风管-不锈钢风管,通风工程以假定流速法为例,其计算步骤和方法如下:1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。
管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。
2.确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。
对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。
流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此,必须通过全面的技术经济比较选定合理的流速。
根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速(m/s)类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6~1 44~12 2~82~61.5~3.51.5~3.02.5~3.52.0~3.05.5~6.55~6工业辅助及民用建筑自然通风机械通风 0.5~1.05~80.5~0.72~50.2~1.02~4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60新风入口 3.5~4.0 4.0~4.5 5.0~6.0总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0表6-2-3 除尘风管的最小风速(m/s)粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土(含水2%以下)15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘(木工磨床粉尘、烟草灰)8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。
废气处理风量风管计算方法

废气处理中风量风管计算方法风管:风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗?2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗?3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧一小时有3600秒,除以3600是因为计算公式前后的单位要统一。
这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。
排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。
管道直径设计计算步骤,专业制作与安装-铁皮风管-不锈钢风管,通风工程以假定流速法为例,其计算步骤和方法如下:1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。
管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。
2.确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。
流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。
对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。
流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。
对除尘系统流速过低会使粉尘沉积堵塞管道。
因此,必须通过全面的技术经济比较选定合理的流速。
根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。
除尘器后风管内的流速可比表6-2-3中的数值适当减小。
表6-2-1 一般通风系统中常用空气流速(m/s)类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6~1 44~12 2~82~61.5~3.51.5~3.02.5~3.52.0~3.05.5~6.55~6工业辅助及民用建筑自然通风机械通风 0.5~1.05~80.5~0.72~50.2~1.02~43 / 8表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60新风入口 3.5~4.0 4.0~4.5 5.0~6.0总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0表6-2-3 除尘风管的最小风速(m/s)粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土(含水2%以下)15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘(木工磨床粉尘、烟草灰)8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。
建筑物通风道面积计算方法及一般估算值

建筑物通风道面积计算方法及一般估算值通风道面积计算公式:S=L/3600*V(m2)式中:S——通风道面积(m2)L——通风量(m3/h)V——风道内风速(m/s)厨房通风:厨房的通风换气次数为40次/h,按厨房面积为6m2,层高2900mm计算,则通风量为696 m3/h,取风道内风速为8~10 m/s,则每个厨房的风道面积为0.02~0.024 m2。
卫生间通风:卫生间的通风换气次数为15次/h,按卫生间面积为6m2,层高2900mm计算,则通风量为261 m3/h,取风道内风速为8~10 m/s,则每个卫生间的风道面积为0.008~0.009 m2。
内走廊排烟:按规范要求,内走廊的排烟量按60 m3/h m2计算,但是不能小于7200 m3/h。
例如按10000 m3/h计算,取风道内风速为13 m/s,则内走廊排烟风道的面积为0.214 m2。
中庭排烟:按规范要求,中庭体积大于17000 m3时的最小排烟量为102000 m3/h,取风道内风速为13 m/s,则中庭的排烟风道的面积为2. 18 m2。
中庭体积小于17000 m3时的排烟量按6次/h换气计算。
由于建筑形式的特点,一般中庭都采用风机直接排烟的方式,而不采用排烟道。
正压送风:根据规范的要求,正压送风共有四种方式,下面分别列举:(风道内风速均取13 m/s)1.防烟楼梯间(前室不送风)的加压送风量:<20层:送风量25000~30000 m3/h,风道面积为0.54~0.64 m2。
20~32层:送风量35000~40000 m3/h,风道面积为0.75~0.86 m2。
2.防烟楼梯间及其合用前室的分别加压送风量:<20层:楼梯间:送风量16000~20000 m3/h,风道面积为0.342~0.43 m2。
合用前室:送风量12000~16000 m3/h,风道面积为0.26~0.342 m2。
20~32层:楼梯间:送风量20000~25000 m3/h,风道面积为0.43~0.54 m2。
排油烟风管截面的估算

排油烟风管截面的估算将一个商铺租给餐饮企业,就必须给该商铺预留排油烟管道(井),双方就排油烟管道截面做多大进行沟通时,就要计算排油烟风量,并估算出风管等效截面,作为餐饮商铺的基本工程条件。
本人根据相关规范和实际施工经验,总结出一个简单估算的方法:根据餐厨比估算出厨房面积,厨房面积*厨房高度*换气次数*65%= 排油烟风量;排油烟风量/3600/ 风速(10m/s)=风管截面(m2)饮食建筑规范JGJ64-89第3.1.3条100座及100座以上餐馆、食堂中的餐厅与厨房(包括辅助部分)的面积比(简称餐厨比)应符合下列规定:一、餐馆的餐厨比宜为1∶1.1;食堂餐厨比宜为1∶1;第4.2.3条通风一、厨房和饮食制作间的热加工间机械通风的换气量宜按热平衡计算,计算排风量的65%通过排风罩排至室外,而由房间的全面换气排出35%;二、排气罩口吸气速度一般不应小于0.5m/s,排风管内速度不应小于10m/s;三、厨房和饮食制作间的热加工间,其补风量宜为排风量的70%左右,房间负压值不应大于5Pa。
第4.2.4条蒸箱以及采用蒸汽的洗涤消毒设施,供汽管表压力宜为0.2MPa。
第4.2.5条厨房的排风系统宜按防火单元设置,不宜穿越防火墙。
厨房水平排风道通过厨房以外的房间时,在厨房的墙上应设防火阀门。
4.2.5厨房的排风系统宜按防火单元设置,不宜穿越防火墙。
厨房水平排风道通过厨房以外的房间时,在厨房的墙上应设防火阀门。
1. 根据厨房空间大小和排烟罩的布置情况选择风机所需要的风量计算方法如下:1、总体排风量、根据厨房空间、每小时换气40-60 次。
例如厨房总面积160 平米,高度3 米。
则需要通风量为160X3X60=28800m3/h 。
2、局部根据厨房排烟罩迎风面(排烟罩周长减去靠墙的长度),每秒风速在0.5 米左右。
比如厨房排烟罩周长25 米、其中靠墙长度为10 米。
则需要通风量为3600X (25-10 )X0.5= 27000m3/h.《建筑设计技术细则-设备专业》利用下面三种计算方法估算通风量17.1.5 按热平衡计算得到的通风量:其计算公式:L=Q/0.337(tp-ti) (1)式中:L--必须的通风量、m3/h ;Tp——室内排风计算温度,可采用下列数值:夏季35 ℃,冬季15 ℃;ti——室内通风计算温度,℃;Q——厨房内的总发热量(显热),W;Q=Q1+Q2+Q3+Q4 (2)式中:Q1——厨房设备散热量,按工艺提供数据计算,如无资料时,可参考文献,W;Q2 --操作人员散热量,W;Q3 --照明灯具散热量,W;Q4 --室内外围护结构的冷负荷,W。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
排油烟风管截面的估算
将一个商铺租给餐饮企业,就必须给该商铺预留排油烟管道(井),双方就排油烟管道截面做多大进行沟通时,就要计算排油烟风量,并估算出风管等效截面,作为餐饮商铺的基本工程条件。
本人根据相关规范和实际施工经验,总结出一个简单估算的方法:
根据餐厨比估算出厨房面积,
厨房面积*厨房高度*换气次数*65%=排油烟风量;
排油烟风量/3600/风速(10m/s)=风管截面(m2)
饮食建筑规范JGJ64-89
第3.1.3条100座及100座以上餐馆、食堂中的餐厅与厨房(包括辅助部分)的面积比(简称餐厨比)应符合下列规定:
一、餐馆的餐厨比宜为1∶1.1;食堂餐厨比宜为1∶1;
第4.2.3条通风
一、厨房和饮食制作间的热加工间机械通风的换气量宜按热平衡计算,计算排风量的65%通过排风罩排至室外,而由房间的全面换气排出35%;
二、排气罩口吸气速度一般不应小于0.5m/s,排风管内速度不应小于10m/s;
三、厨房和饮食制作间的热加工间,其补风量宜为排风量的70%左右,房
间负压值不应大于5Pa。
第4.2.4条蒸箱以及采用蒸汽的洗涤消毒设施,供汽管表压力宜为0.2MPa。
第4.2.5条厨房的排风系统宜按防火单元设置,不宜穿越防火墙。
厨房水平排风道通过厨房以外的房间时,在厨房的墙上应设防火阀门。
4.2.5厨房的排风系统宜按防火单元设置,不宜穿越防火墙。
厨房水平排风道通过厨房以外的房间时,在厨房的墙上应设防火阀门。
1.根据厨房空间大小和排烟罩的布置情况选择风机所需要的风量
计算方法如下:
1、总体排风量、根据厨房空间、每小时换气40-60次。
例如厨房总面积160平米,高度3米。
则需要通风量为160X3X60=28800m3/h。
2、局部根据厨房排烟罩迎风面(排烟罩周长减去靠墙的长度),每秒风速在0.5米左右。
比如厨房排烟罩周长25米、其中靠墙长度为10米。
则需要通风量为3600X (25-10)X0.5= 27000m3/h.
《建筑设计技术细则-设备专业》
利用下面三种计算方法估算通风量
17.1.5 按热平衡计算得到的通风量:
其计算公式:
L=Q/0.337(tp-ti) (1)式中:
L--必须的通风量、m3/h;
Tp——室内排风计算温度,可采用下列数值:夏季35℃,冬季15℃;
ti——室内通风计算温度,℃;
Q——厨房内的总发热量(显热),W;
Q=Q1+Q2+Q3+Q4 (2)式中:
Q1——厨房设备散热量,按工艺提供数据计算,如无资料时,可参考文献,
W;
Q2--操作人员散热量,W;
Q3--照明灯具散热量,W;
Q4--室内外围护结构的冷负荷,W。
17.2.3. 按罩口吸入风速计算得到的通风量
灶口平面尺寸应比炉灶边尺寸大100mm,排气灶下沿距炉灶面距离取0.8m-1.0m.排气罩深度不小于600mm.
局部排风量按罩口吸入风速计算,其最小排风量为:
L=1000P·H(3)式中:
L--排风罩排风量,m3/L;
P--罩子的周边长(靠墙的边长不计),m;
H--罩口至灶面的距离,m。
为了保证排气罩对油烟或水汽的捕集效果,罩口吸气速度一般不应小于0.5m/s。
最后的计算结果要根据罩口面积用这个条件校核。
17.2.7.初步设计时,厨房的排风量可按换气次数估算(按换气次数计算得到的通风量) 中餐厨房n=40-50次/h;
西餐厨房n=30-40次/h;
在该通风量中,局部排风量按65%考虑,全面排风量按35%考虑。
