计算机职称考试CAD2004

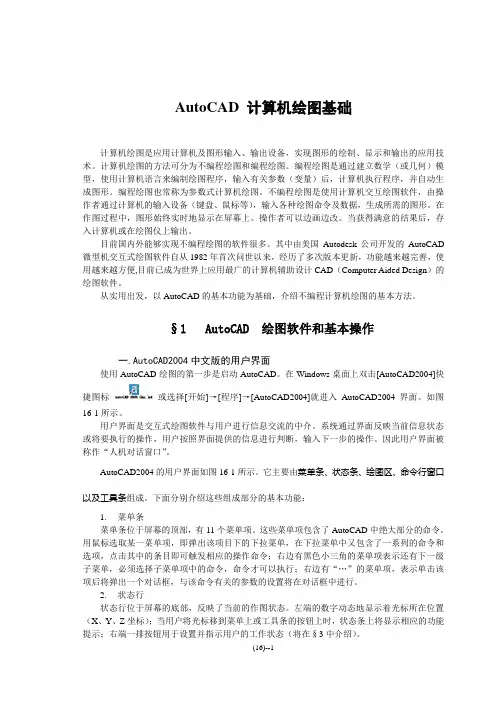

AutoCAD 2004制图软件考试大纲第1章AutoCAD 2004的基本操作一、内容提示AutoCAD 2004是目前应用最广的绘图软件之一，具有功能强大、使用灵活、接口方便等特点。

要熟练运用该软件，就必须掌握它的基础知识和基本操作方法。

本章主要介绍AutoCAD 2004的入门知识，包括其有效运行所必需的最低系统要求，系统的启动和退出方法、窗口操作方法、文件操作方法、绘图环境设置以及帮助功能的使用方法等。

二、考试基本要求（一）掌握的内容掌握AutoCAD 2004 的启动和退出方法；掌握菜单、工具栏、鼠标、对话框、命令窗口、状态栏等的基本操作方法；掌握图形文件的创建、保存、打开和关闭方法。

（二）熟悉的内容熟悉AutoCAD 2004中的打印输出操作；熟悉工具栏的布局操作；熟悉系统绘图环境的设置方法和系统帮助功能的使用方法。

（三）了解的内容了解工具选项板的基本操作方法；了解图形文件的密码保护方法。

第2章二维图形绘制命令一、内容提示AutoCAD 2004 提供了丰富的二维图形绘制命令，利用这些命令可以绘制出点、线、圆、圆弧、正多边形、椭圆等各种基本图形，还可以绘制多段线、样条曲线等较复杂图形。

本章主要介绍这些绘图命令的使用方法。

二、考试基本要求（一）掌握的内容掌握点、直线、多线、圆、圆弧、正多边形、矩形等基本图形的绘制方法；掌握二维图形的图案填充方法。

（二）熟悉的内容熟悉构造线、椭圆、多段线等图形的绘制方法。

（三）了解的内容了解射线、圆环、样条曲线的绘制方法。

第3章辅助定位操作、一、内容提示AutoCAD 2004提供了有效的图形辅助定位功能，利用这些功能可以提高绘图的效率和准确性。

本章主要介绍笛卡尔坐标系与世界坐标系的概念，并讲解栅格、捕捉、正交以及对象捕捉、对象自动追踪等图形辅助定位功能。

二、考试基本要求（一）掌握的内容掌握栅格和捕捉的设置、使用方法；掌握利用正交模式绘图的方法；掌握对象捕捉功能的设置和使用方法。

（二）熟悉的内容熟悉笛卡乐坐标系与世界坐标系的概念；熟悉用户坐标系的创建和使用方法。

（三）了解的内容了解极轴追踪与对象捕捉追踪功能；了解临时追踪点和捕捉自功能；了解自动追踪功能。

第4章图形显示控制一、内容提示利用AutoCAD 2004提供的图形显示控制功能，用户可以方便地观察绘图窗口中的图形。

本章主要介绍视图的缩放和平移方法、视口和命令视图的概念和使用方法，以及图形的刷新方法等。

二、考试基本要求（一）掌握的内容掌握视图的缩放和平移方法。

（二）熟悉的内容熟悉鸟瞰视图；熟悉命名视图的概念和使用；熟悉视口的创建、分割与合并；熟悉图形的重生成和重画方法。

第5章图层的使用和管理一、内容提示图层是用户组织和管理图形的强有力工具。

本章主要介绍AutoCAD 2004中创建、使用和管理图层的方法。

二、考试基本要求（一）掌握的内容掌握图层的创建和图层名称、颜色、线型、线宽的设置方法；掌握图层的开/关、冻结/解冻、锁定/解锁等操作方法；掌握切换当前图层、改变对象所在图层的方法；掌握利用图层特性进行图形绘制的方法。

（二）了解的内容了解过滤图层的操作方法。

第6章图形编辑一、内容提示单纯使用AutoCAD 2004提供的绘图命令，只能创建一些简单的图形对象，而利用图形编辑命令则可以高效地绘制较复杂的图形。

在编辑对象前，首先要选择对象，然后对其进行编辑操作。

本章主要介绍二维图形对象的选择和编辑方法、对象特性的编辑方法和图形数据的获取方法。

二、考试基本要求（一）掌握的内容掌握二维图形对象的选择方法；掌握二维图形的基本编辑命令，如删除、复制、镜像、偏移、阵列、移动、旋转、缩放、拉伸、拉长、打断、修剪、延伸、倒角、圆角等；掌握图案填充的编辑方法。

（二）熟悉的内容熟悉图形对象的分解命令；熟悉使用“特性”窗口编辑对象；熟悉距离、点坐标、面积和周长的查询方法。

（三）了解的内容了解利用夹点编辑图形对象的方法；了解多段线和样条曲线的编辑方法。

第7章块和块属性一、内容提示绘图时，如果图形中有大量相同或相似的内容，或者所绘图形与已有的图形文件相同，则可以把重复绘制的图形创建成块，供需要时插入，以提高绘图的准确性和绘图速度。

本章主要介绍创建和管理块及块属性的方法。

二、考试基本要求（一）掌握的内容掌握块的创建、插入和存储方法。

（二）熟悉的内容熟悉使用“特性”窗口编辑块的方法。

（三）了解的内容了解带块属性的块的创建和使用方法；了解属性定义的修改方法；了解块属性的编辑方法。

第8章文字标注一、内容提示文字对象是AutoCAD 2004中很重要的图形元素，也是工程图样中不可缺少的组成部分，用于标注图样中的非图形信息。

本章主要介绍AutoCAD 2004中文字的创建和编辑方法。

二、考试基本要求（一）掌握的内容掌握文字样式的设置方法；掌握单行文字、多行文字的创建和编辑方法；掌握文字控制符的使用方法。

（二）了解的内容了解文字显示的控制操作方法。

第9章尺寸标注一、内容提示尺寸标注是绘制工程图样的一项重要内容，用于准确说明工程对象各部分的实际大小、位置和精度。

本章主要介绍AutoCAD 2004中尺寸标注的方法。

二、考试基本要求（一）掌握的内容掌握各种尺寸的标注方法，如线性标、对齐标注、连续标注、基线标注、角度标注、半径标注、直径标注等；掌握尺寸标注的编辑方法。

（二）熟悉的内容熟悉尺寸公差的标注方法；熟悉尺寸标注的关联性，包括关联标注模式的设置、重新关联以及关联关系的查看方法。

（三）了解的内容了解快速引注的操作方法；了解形位公差的标注方法。

第10章外部参照和设计中心一、内容提示外部参照是把已有的图形文件以参照的形式插入到当前图形中。

在绘制图形时，如果一个图形需要参照其他图形来绘图，而又不希望占用太多的存储空间，这时就可以使用AutoCAD 2004的外部参照功能。

AutoCAD 2004设计中心提供了一个直观、高效的工具，与Windows资源管理器相类似，用户可以利用它方便地对图形文件进行各种管理。

本章主要介绍AutoCAD 2004外部参照及设计中心的使用方法。

二、考试基本要求了解的内容了解附着外部参照的方法和外部参照管理器的使用方法；了解利用设计中心查找文件、观察图形信息、保存和使用常用内容的方法；了解在文档中插入设计中心内容的方法。

CAD初学者提高绘图速度方法随着AutoCAD在现代各个行业中越来越广泛的应用，学习AutoCAD的朋友越来越多，但是在笔者所见的几个学AutoCAD的朋友只是达到了“会用”的程度，与在实际工作中的应用还有一定的差距，而这个差距主要体现在制图的速度上。

本文就初学者如何提高AutoCAD 的制图速度这个主题介绍一些经验和技巧。

一、硬件准备工欲善其事必先利其器，首先在硬件上我们应该有一台合适的电脑，当然能够正常的运行AutoCAD是必需的，当然，要想能够舒服的把图纸画出来还需要有趁手的鼠标和键盘，笔者认为最低要求是鼠标不能出现掉帧的情况;而就键盘来说，尽可能的选择按键有凹凸感且弹力较好的键盘。

二、使用快捷命令如果向一个AutoCAD绘图员提问这样一个问题：要想提高绘图速度最重要的一点是什么？我想很多绘图员会这样回答你：尽可能的利用快捷命令来解决问题。

下面让我们用实例来说明：如画一条直线有几种方法，许多初学者都是用鼠标点击工具栏上的直线工具再用鼠标在AutoCAD中的绘图区域绘制直线。

而专业的绘图员会用左手在键盘上输入画直线的快捷命令“L”，空格确认，然后鼠标在绘图区域绘制这条直线。

如果你是AutoCAD的初学者，那么我给你一个简单的建议，在学习AutoCAD的初期就尝试着使用快捷命令来绘制你练习用的图形。

也许有的朋友会提出在AutoCAD的文件夹下查找“acad.pgp”这个文件，修改成自己的喜好的快捷命令。

笔者并不建议初学者在开始就采用这种方法。

实际上，基础学习的时候，常用的快捷命令是非常简单易记的。

还拿绘制直线的命令来说吧，初学者在开始的时候记不住或不知道绘制直线的快捷命令是“L”，那么让我们把鼠标移动到绘图工具栏的直线按钮上，让鼠标在这个位置停一下，注意看你就会发现，在AutoCAD下方的状态栏会出现这样一行提示：创建直线段：LINE。

这里我们就知道直线的完整命令是“LINE”。

不要用鼠标点击工具栏上的直线按钮，而是直接在命令行尝试着输入该命令的首位字母“L”，敲击空格确认命令（想一想为什么我们用空格来确认命令）。

发现命令行提示：L LINE指定第一点。

这样我们就知道了绘制直线段的快捷命令是“L”，那么以后在遇到绘制直线段的时候我们都尝试着用键盘上的“L”+空格来代替鼠标的点击工具栏，你会发现反复几次我们就把这个快捷命令记住了。

同样的方法，我们可以通过这种方式得到绘制圆的快捷命令“C”，绘制圆弧的快捷命令“A”，偏移的快捷命令“O”，移动的快捷命令“M”……但是有的快捷命令无法通过这种方式找出来，例如绘制矩形的完整命令我们知道是“RECTANG”，但是我们输入“R”的快捷命令得到的命令却是“REDRAW”，尝试着再次输入“RE”得到的命令是“REGEN”，再次尝试着加一个“C”输入“REC”就得到了绘制矩形的快捷命令是“REC”，通过上面的方法我们可以找出构造线的快捷命令是“XL”，多段线的快捷命令是“PL”，阵列的快捷命令是“AR”等等。

这种在初期练习中的学习是非常快的，如果你是一个AutoCAD的初学者，那么就尽量可能的通过这种方法来做你的AutoCAD基础练习。

你会发现，只要你反复使用这种方法，你的AutoCAD绘图速度提高将是相当迅速的。

三、左右手各司其职这里所说的左右手各司其职指的就是：用你的左手控制键盘，右手控制鼠标（如果您的主导手是左手自然另当别论）。

并尽可能的在练习和今后的工作中保持这种状态。

那么上面的问题就有答案了：我们把左手放在“ASDF”的标准键位，拇指可以轻松的点击空格键确认命令，如果我们一定要点击回车确认命令就需要大幅度移动左手的位置，到底是哪种方式更快捷，不用我细说了吧？在这里再谈一个同样道理的例子：删除对象。

许多初学AutoCAD的朋友都在使用Delete键删除图形中的对象，而笔者的习惯是使用快捷命令“e”加空格来删除对象。

为什么呢？从数学角度讲也许在这里我们多了一次击键的动作，但是我们来看一看在键盘上这几个键的位置我们就可以做出取舍：如果我们把左手放在标准键位“ASDF”上，用中指点击“E”键，拇指点击空格是非常容易的一件事，但是Delete键距离我们左手的标准键位非常远，如果我们采用的方法是用左手或者右手点击这个键再把手复位，这个时间远远大于我们点击“E”再点击空格两个键的时间，这也就是我们为什么使用这两个键来代替Delete键操作的原因。
